JBL ON STAGE
400P
HIGH-PERFORMANCE SPEAKER DOCK
FOR iPhone AND iPod
iPhone not included/iPhone non inclus.
USER GUIDE
English............................... 3
Français .......................... 11
Deutsch........................... 19
Italiano ............................ 27
Español ........................... 35
Nederlands..................... 43
㘆#ສ
............................... 51
Dansk .............................. 59
Japanese ........................ 67
Ё᭛................................. 75
Русский
.......................... 83
Svenska .......................... 91
Suomi .............................. 99
Norsk ............................. 107
0067CSK - JBLOnStage400P UG ALL.indd 1 30/09/08 9:27:43
0067CSK - JBLOnStage400P UG ALL.indd 2 30/09/08 9:27:45
™*
JBL ON STAGE
400P
HIGH-PERFORMANCE SPEAKER DOCK
FOR iPhone AND iPod
iPhone not included
USER GUIDE
English............................... 3
French ............................. 11
German ........................... 19
Italian .............................. 27
Spanish ........................... 35
Dutch ............................... 43
Korean............................. 51
Danish ............................. 59
Japanese ........................ 67
Chinese ........................... 75
Russian ........................... 83
Swedish .......................... 91
Finnish ............................. 99
Norwegian.................... 107
0067CSK - JBLOnStage400P UG ALL.indd 3 30/09/08 9:27:46
4
IMPORTANT SAFETY INSTRUCTIONS
PLEASE READ THE FOLLOWING PRECAUTIONS BEFORE USE:
•
Read these instructions, heed all warnings and keep for future reference.
•
Do not use this apparatus near water.
•
Clean only with a dry cloth.
•
Do not block any ventilation openings; a minimum distance of 10mm around the entire apparatus is required for suffi cient ventilation.
•
No naked fl ame sources, such as lighted candles, should be placed on or near the apparatus.
•
Attention should be drawn to the environmental aspects of battery disposal.
•
The apparatus is to be used in moderate climates only.
•
Do not install near any heat sources such as radiators, heat registers, stoves or other apparatuses (including amplifi ers) that produce heat.
•
Do not defeat the safety purpose of the polarized or grounding-type plug. A polarizing plug has two blades with one wider than the other.
A grounding-type plug has two blades and a third grounding prong. The wide blade or third prong is provided for safety. If the provided plug does
not fi t into your outlet, consult an electrician for replacement of the obsolete outlet.
•
Protect the power cord from being walked on or pinched, particularly at the plugs and convenience receptacles, and at the point where they exit
from the apparatus.
•
Only use attachments/accessories specifi ed by the manufacturer.
•
Unplug this apparatus during lightning storms or when unused for long periods of time.
•
Refer all servicing to qualifi ed service personnel. Servicing is required when the apparatus has been damaged in any way, such as the power-supply
cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, or the apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
•
To be completely disconnected from the power input, the main plug of the AC/DC adapter shall be disconnected from the main.
•
The main plug of the AC/DC adapter should not be obstructed OR should be easily accessed during intended use.
•
The marking information is located at the bottom of the apparatus.
•
The battery shall not be exposed to excessive heat such as sunshine, fi re or the like.
•
The apparatus and AC/DC adapter shall not be exposed to dripping or splashing, and no objects fi lled with liquids, such as vases, shall be placed
on the apparatus and AC/DC adapter.
•
TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK). THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT.
PLEASE REFER SERVICING TO QUALIFIED HARMAN CONSUMER GROUP, INC., SERVICE PERSONNEL.
•
Never remove grille covers in order to service the speaker system. The speaker system does not contain any user-serviceable parts.
IMPORTANT NOTE FOR ALL ELECTRONIC PRODUCTS:
Before inserting or unplugging audio cables from the source device’s headphones or line-level output jacks, it is good practice to turn off the device
fi rst. This will prolong the life of your unit, help protect your device from static electricity and prevent potential damage.
4
JBL ON STAGE 400
P USER GUIDE
0067CSK - JBLOnStage400P UG ALL.indd 4 30/09/08 9:27:47
English
5
WWW.JBL.COM
5
FCC STATEMENT AND WARNING
FCC STATEMENT AND WARNING
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) this device may not cause harmful interference, and
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) this device may not cause harmful interference, and
2) this device must accept any interference received, including interference that may cause undesired operation.
2) this device must accept any interference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio
designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However,
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
following measures:
Reorient the receiving antenna.
Reorient the receiving antenna.
•
•
Increase the separation between the equipment and receiver.
Increase the separation between the equipment and receiver.
•
•
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•
•
Consult the dealer or an experienced radio/TV technician for help.
Consult the dealer or an experienced radio/TV technician for help.
•
•
Any special accessories needed for compliance must be specifi ed in the instruction manual.
Any special accessories needed for compliance must be specifi ed in the instruction manual.
MODIFICATIONS NOT EXPRESSLY APPROVED BY THE MANUFACTURER COULD VOID THE USER’S AUTHORITY TO OPERATE THE EQUIPMENT UNDER FCC RULES.
MODIFICATIONS NOT EXPRESSLY APPROVED BY THE MANUFACTURER COULD VOID THE USER’S AUTHORITY TO OPERATE THE EQUIPMENT UNDER FCC RULES.
CAUTION
WARNING: TO PREVENT FIRE OR
IMPORTANT:
RISK OF ELECTRIC
SHOCK — DO NOT OPEN
ELECTRICAL SHOCK HAZARD, DO NOT EXPOSE
THE APPROPRIATE ADAPTER MUST BE INSTALLED BEFORE
THE LIGHTNING
THIS PRODUCT TO RAIN OR MOISTURE.
THE EXCLAMATION
INSERTING YOUR iPod/iPhone INTO THE JBL
®
PRODUCT.
FLASH AND
CAUTION: TO REDUCE
ARROWHEAD
POINT WITHIN
MAKE SURE THAT THE CONNECTOR FOR THE iPod/iPhone IS
WITHIN THE
THE RISK OF SHOCK, DO
THE TRIANGLE IS
NOT REMOVE COVER. NO
A WARNING SIGN
WARNING: THE APPARATUS SHOULD
PROPERLY ALIGNED WITH THE JBL PRODUCT’S CONNECTOR
TRIANGLE IS A
WARNING SIGN
USER-SERVICEABLE PARTS
ALERTING YOU
NOT BE EXPOSED TO DRIPPING OR SPLASHING
WHEN INSTALLING YOUR iPod/iPhone. FAILURE TO DO SO
ALERTING YOU
INSIDE. REFER SERVICING
TO IMPORTANT
TO DANGEROUS
TO QUALIFIED SERVICE
INSTRUCTIONS
AND NO OBJECTS FILLED WITH LIQUID, SUCH AS
MAY CAUSE PERMANENT DAMAGE TO THE CONNECTOR FOR
VOLTAGE INSIDE
PERSONNEL.
ACCOMPANYING
THE PRODUCT.
VASES, SHOULD BE PLACED ON THE APPARATUS.
THE iPod/iPhone, RENDERING THE iPod/iPhone INOPERABLE.
THE PRODUCT.
0067CSK - JBLOnStage400P UG ALL.indd 5 30/09/08 9:27:47
6
™*
JBL ON STAGE
400P
HIGH-PERFORMANCE SPEAKER DOCK FOR iPhone AND iPod
The JBL On Stage
™*
®
400P high-performance speaker dock is the latest JBL
innovation. As a longtime leading brand in high-end,
professional component audio systems, JBL represents a unique audio heritage, incorporating continual research, to provide the
superior techn ologies built into the JBL On Stage 400P system.
This complete docking sound system for iPod/iPhone is the new centerpoint of your personal entertainment space. Imagine a combined
subwoofer and satellite sound system in one place, with no extra wires running across your table or desk surface. The compact
JBL On Stage 400P high-performance sound center is controllable by remote, up to 15 ft. away. Connected to your iPod/iPhone, MP3
player or any other music source with an audio jack, the system produces clean, powerful sound. Take complete control of your music
and videos with the JBL On Stage 400P speaker dock.
COMPATIBILITY
The JBL On Stage 400P system is compatible with all docking versions of the iPod/iPhone. A stereo mini jack connection also
allows you to enjoy high-quality audio from a variety of other devices, such as iPod shuffl e, MP3 and CD players, desktop computers
(all platforms), satellite radio and laptops.
REMOTE
Just a touch of the Volume controls increases or decreases the volume. Using the Navigation controls, browse songs and photos,
change tracks and settings, and more. With the JBL On Stage 400P remote, you have complete control of your iPod/iPhone, as though
it were in your hand.
EVERCHARGE TOPOLOGY
The unit charges your iPod/iPhone, even when not connected to the computer or when the system is off.
COMPACT DESIGN
The JBL On Stage 400P loudspeaker dock is a complete 2.1-channel audio system, in one easy-to-place footprint.
DIGITAL POWER AND DSP
The system delivers sound with a powerfully tuned digital audio path. The clean and compact digital amplifi cation, coupled with DSP
(digital signal processing) equalization, effi ciently provides the transducers with cool-running power.
6
JBL ON STAGE 400
P USER GUIDE
0067CSK - JBLOnStage400P UG ALL.indd 6 30/09/08 9:27:47
English
JBL
MENU
Power
Jack
Power
DC-In
Auxiliary
Switch
Port
JBL
Power
Audio-In
Power
DC-In
Audio-In
7
™*
UNPACKING YOUR JBL ON STAGE
400P
WWW.JBL.COM
7

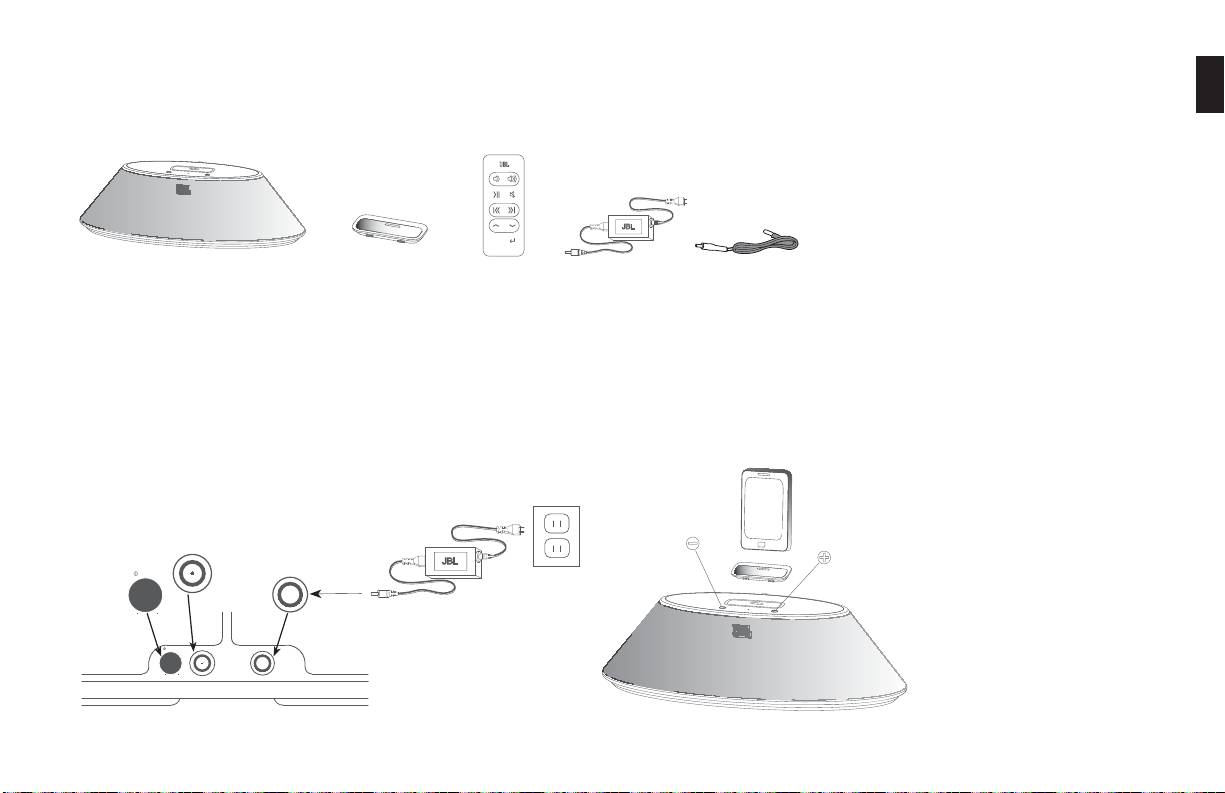

Carefully unpack your speaker system and identify all its components:
Carefully unpack your speaker system and identify all its components:
Adapters for
IR remote
Audio cable
iPhone and iPod
QUICK SETUP INSTRUCTIONS
•
Plug the barrel end of the power supply cord into the power jack and plug the other end into the wall.
Plug the barrel end of the power supply cord into the power jack and plug the other end into the wall.
•
Next, push the power switch; a green LED will light up, indicating that the unit is powered.
Next, push the power switch; a green LED will light up, indicating that the unit is powered.
•
Find the correct adapter for your iPod
Find the correct adapter for your iPod/iPhone
, then fi rmly place it into the docking area shown.
, then fi rmly place it into the docking area shown.
•
Next, place your iPod
Next, place your iPod/iPhone
into the dock, making sure your iPod
into the dock, making sure your iPod/iPhone
is fi rmly seated.
is fi rmly seated.
•
Adjust the volume, using (+) to increase and (–) to decrease. Press both to mute the JBL On Stage 400P unit.
Adjust the volume, using (+) to increase and (–) to decrease. Press both to mute the JBL On Stage 400P unit.
Press either button to unmute.
JBL On Stage
™*
400P Power supply
Press either button to unmute.
0067CSK - JBLOnStage400P UG ALL.indd 7 30/09/08 9:27:47
8
SPECIFICATIONS TROUBLESHOOTING
JBL ON STAGE
™*
400P SOUND QUALITY
Frequency Response: 40Hz – 20kHz
Symptom Possible Problem Solution Note
Power Consumption: 55 Watts maximum
No sound from the
No power to the unit. Make sure the wall power outlet or power
Is the LED on? If not,
JBL On Stage 400P unit.
strip has power. Make sure all switches for
power is not getting
JBL On Stage 400P Transducers: One Atlas
™
(45mm)
the outlet/power strip are on and that all
to your JBL On Stage
neodymium and four Odyssey
®
(25mm)
switches for the speaker system are on.
400P system; try the
solutions shown.
Power: 1 x 30 Watts (woofer)
Incorrect source selection. Make sure the iPod/iPhone is properly
2 x 15 Watts (tweeters), at 1% THD
docked or that the auxilary cable is prop-
erly connected to an external audio device.
Input Impedance: >10k Ohms
Turn up the volume. Check the system with
a known good source, such as your iPod/
Signal-to-Noise Ratio: >85dB
iPhone. Connect the Auxiliary Port cable to
the headphone jack on your iPod/iPhone.
Input Sensitivity: 250mV RMS for rated power output
Sound comes from one
iPod/iPhone or audio cable is
Make sure the iPod/iPhone or Auxiliary
If you are using a longer
Power (USA/Canada): 120 Volts, 60Hz AC
side/channel only.
not seated properly.
Port cable is seated all the way into the
cable, make sure it’s a
JBL On Stage 400P unit.
3.5mm mini-jack stereo
Power (Europe/UK): 220 – 240 Volts, 50Hz or 60Hz AC
male-to-male cable.
Power (Japan): 100 Volts, 50Hz or 60Hz AC
Distortion (static,
Noise may be caused
Turn monitor off to see whether noise is
crackling or
by interference from a
eliminated. Move JBL On Stage 400P unit’s
Power (Australia): 240 Volts, 50Hz or 60Hz AC
hissing sounds).
monitor, cell phone or
cables farther away from monitor.
other transmitting device.
UL/CUL/CE-Approved
Too much bass
JBL On Stage 400P is being
Make sure that the JBL On Stage 400P
Dimensions: 14-1/4
" x 7-3/16" x 3-3/4"
or treble.
overdriven by an amplifi ed
unit is connected to an appropriate source
audio source.
device.
(W x D x H) (362mm x 183mm x 95mm)
Make sure all signal cables are inserted
Weight: 3.8 lb (1.7kg)
snugly into receptacles.
Power Supply Manufacturer: JBL, Inc.
Volume level may be too high.
Check volume of source device.
Some devices will distort the output signal
Power Supply Model: 700-0084
if the volume is set to Maximum.
Check the EQ setting on your
iPod/iPhone or source device.
It is recommended that the source device
EQ be set to Flat or Off.
JBL On Stage 400P unit
Input cables are not plugged
Check input cable connection.
emits a loud hum or buzz-
in properly.
ing noise.
Speaker system experi-
Input cable may be picking up
Wrap up excess input cable, in order
ences radio frequency
interference.
to make it as short as possible.
interference or picks up a
radio station.
Error message: “Device is
iPhone has an old fi rmware
Upgrade iPhone fi rmware to latest version.
not iPhone Compatible” is
version.
displayed on iPhone after
Undock & re-dock iPhone in unit.
docking on the unit.
8
JBL ON STAGE 400
P USER GUIDE
0067CSK - JBLOnStage400P UG ALL.indd 8 30/09/08 9:27:49
English
9
TROUBLESHOOTING
CHARGING
Symptom Possible Problem Solution Note
iPod/iPhone will not charge. Wrong adapter is used. Make sure correct adapter is used for your specifi c
iPod
/iPhone model.
The iPod/iPhone is not making full contact
Make sure the iPod/iPhone is seated securely into the
with the docking station.
docking station.
DISPOSAL: Do not dispose of this product as unsorted municipal waste. Collection of such waste separately for special treatment is necessary.
IMPORTANT: Use UM4/AAA/LR03 alkaline-type nonrechargeable batteries only.
WWW.JBL.COM
9
0067CSK - JBLOnStage400P UG ALL.indd 9 30/09/08 9:27:49
JBL and Odyssey are trademarks of Harman International Industries, Incorporated, registered in the United States and/or other countries. Atlas is a trademark of Harman
International Industries, Incorporated.
*
The trademark On Stage is used with permission of OSA International, Inc.
iPod is a trademark of Apple Inc., registered in the U.S. and other countries. iPhone and Shuffl e are trademarks of Apple Inc. iPod and iPhone not included. “Made for iPod” means
that an electronic accessory has been designed to connect specifi cally to iPod and has been certifi ed by the developer to meet Apple performance standards. “Works with iPhone”
means that an electronic accessory has been designed to connect specifi cally to iPhone and has been certifi ed by the developer to meet Apple performance standards. Apple is not
responsible for the operation of this device or its compliance with safety and regulatory standards.
Harman Consumer Group, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4525 (USA only)
www.jbl.com
© 2008 Harman International Industries, Incorporated. All rights reserved.
Part Number
: 950-0253-001 Rev. C
0067CSK - JBLOnStage400P UG ALL.indd 10 30/09/08 9:27:49
™*
JBL ON STAGE
400P
Français
ENCEINTE D’ACCUEIL HAUTE PERFORMANCE
POUR iPhone ET iPod
iPhone non inclus.
MANUEL DE
L’UTILISATEUR
Français .......................... 11
0067CSK - JBLOnStage400P UG ALL.indd 11 30/09/08 9:27:49
12
INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
VEUILLEZ LIRE LES PRÉCAUTIONS NOTÉES CI-DESSOUS AVANT UTILISATION
•
Lisez ces consignes, observez-en tous les avertissements et conservez-les pour pouvoir les consulter plus tard.
•
N’utilisez pas l’appareil près de l’eau.
•
Utilisez uniquement un chiffon sec pour le nettoyer.
•
Ne bloquez par les ouvertures destinées à la ventilation ; un dégagement de 10 mm minimum sur tout le pourtour de l’appareil est nécessaire pour assurer une
ventilation suffi sante.
•
Ne placez jamais une fl amme nue (par exemple, une bougie allumée) sur ou à proximité de l’appareil.
•
Veillez à respecter l’environnement lors de la mise au rebut des piles.
•
N’utilisez l’appareil que dans des climats modérés.
•
Ne l’installez pas près d’une source de chaleur telle qu’un radiateur, une bouche de chauffage, une cuisinière ou autre appareil (y compris des amplis) qui produisent
de la chaleur.
•
Veillez à ne pas annuler la sécurité offerte par la prise polarisée ou avec mise à la terre. Une prise polarisée est équipée de deux broches, l’une plus large que l’autre.
Une prise avec mise à la terre est équipée de deux broches plus une troisième pour la mise à la terre. La broche plus large ou la broche de mise à la terre a pour but
d’assurer une meilleure sécurité. Si la broche de l’appareil ne peut pas être insérée dans la prise murale, consultez un électricien pour faire remplacer la vieille prise.
•
Protégez le fi l électrique pour qu’on ne puisse pas marcher dessus ni le pincer, tout particulièrement au niveau des prises murales ou des prises multiples, et là où le fi l
sort de l’appareil.
•
Utilisez uniquement les accessoires autorisés par le fabricant.
•
Débranchez l’appareil pendant les orages ou s’il ne va pas être utilisé pendant une longue période.
•
Faites effectuer l’entretien et les réparations par du personnel qualifi é. Il faut faire réparer l’appareil s’il a subi un dommage quelconque, par exemple si la prise ou le
fi l d’alimentation a été endommagé, si un liquide ou un objet quelconque est tombé dans l’appareil, s’il a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas
normalement ou s’il est tombé.
•
Pour que l’appareil soit complètement déconnecté de l’alimentation électrique, il faut débrancher la prise de l’adaptateur CA/CC.
•
Veillez à ce que l’accès à la prise principale de l’adaptateur CA/CC ne soit pas bloqué OU qu’il soit facile d’y accéder pendant l’utilisation.
•
Les informations sur l’appareil sont écrites sur la face inférieure.
•
N’exposez pas la pile à une température excessive, par exemple en plein soleil, dans un feu, etc.
•
Ne laissez pas de l’eau s’écouler sur ou éclabousser l’appareil et son adaptateur CA/CC. Ne placez pas d’objet rempli de liquide, comme par exemple un vase, sur
l’appareil ou sur l’adaptateur CA/CC.
•
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, N’OUVREZ PAS LE COUVERCLE (OU L’ARRIÈRE). L’APPAREIL NE CONTIENT AUCUNE PIÈCE POUVANT ÊTRE
REMPLACÉE OU RÉPARÉE PAR L’UTILISATEUR. SEULS LES TECHNICIENS QUALIFIÉS DE HARMAN CONSUMER GROUP, INC. SONT AUTORISÉS À EFFECTUER
L’ENTRETIEN OU LES RÉPARATIONS.
•
N’enlevez jamais les grilles pour faire l’entretien ou les réparations du système d’enceintes. Le système d’enceintes ne contient aucune pièce pouvant être remplacée
ou réparée par l’utilisateur
REMARQUE IMPORTANTE CONCERNANT TOUS LES APPAREILS ÉLECTRONIQUES :
Avant d’insérer ou de débrancher les câbles audio des prises de sortie casque ou ligne, il est recommandé d’éteindre d’abord l’appareil. La durée de
vie de l’appareil en sera prolongée, il sera protégé contre l’électricité statique et cela évitera des dommages potentiels.
12
JBL ON STAGE 400
P MANUEL DE L’UTILISATEUR
0067CSK - JBLOnStage400P UG ALL.indd 12 30/09/08 9:27:51
13
DÉCLARATION FCC ET AVERTISSEMENT
Français
Cet appareil est conforme aux dispositions de la partie 15 du règlement FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil
peut ne pas provoquer d’interférence nocive et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer
un fonctionnement indésirable.
Cet appareil a été testé et respecte les limitations d’un appareil numérique de classe B, conformément à la partie 15 du règlement FCC. Ces limitations
sont conçues pour fournir une protection raisonnable contre les interférences nocives dans un environnement résidentiel. Cet appareil génère, utilise et
peut diffuser des fréquences radio ; dans le cas d’une installation et d’une utilisation non conformes aux instructions, il peut provoquer des interférences
nocives avec les communications radio. Cependant, il n’existe aucune garantie qu’aucune interférence ne se produira dans une installation particulière.
Si cet appareil provoque des interférences nocives avec un récepteur radio ou un téléviseur, ce qui peut être détecté en mettant l’appareil sous et hors
tension, l’utilisateur peut essayer d’éliminer les interférences en appliquant au moins l’une des procédures suivantes :
•
Réorienter l’antenne de réception.
•
Augmenter la distance entre l’appareil et le récepteur concerné.
•
Brancher l’appareil sur une prise appartenant à un circuit différent de celui sur lequel est branché le récepteur concerné.
•
Consulter un distributeur ou un technicien radio/télévision qualifi é pour obtenir de l’aide.
Tout accessoire spécial requis pour la conformité de l’appareil doit être mentionné dans le manuel d’instructions.
TOUTE MODIFICATION NON EXPRESSÉMENT APPROUVÉE PAR LE FABRICANT PEUT ANNULER LE DROIT DE L’UTILISATEUR À UTILISER L’APPAREIL EN
CONFORMITÉ AVEC LE RÈGLEMENT FCC.
ATTENTION
AVERTISSEMENT : POUR RÉDUIRE
RISQUE DE CHOC ÉLECTRIQUE
LES RISQUES D’INCENDIE OU D’ÉLECTROCU-
IMPORTANT:
– NE PAS OUVRIR
TION, NE PAS EXPOSER CET APPAREIL À LA
L’ADAPTATEUR APPROPRIÉ DOIT ÊTRE INSTALLÉ AVANT
L’ÉCLAIR ET LA
ATTENTION : POUR RÉDUIRE
LE POINT
D’INSÉRER VOTRE iPod/iPhone DANS L’APPAREIL JBL
®
.
FLÈCHE DANS
PLUIE OU L’HUMIDITÉ.
LE TRIANGLE
LES RISQUES D’ÉLECTRO-
D’EXCLAMATION
ASSUREZ-VOUS QUE LE CONNECTEUR DE L’iPod/iPhone EST
EST UN SIGNAL
CUTION, NE PAS OUVRIR LE
DANS LE TRIANGLE
EST UN SIGNAL
AVERTISSEMENT : L’APPAREIL NE
CORRECTEMENT ALIGNÉ AVEC LE CONNECTEUR DE L’APPAREIL
D’AVERTISSEMENT
BOÎTIER. AUCUNE PIÈCE À
D’AVERTISSEMENT
DOIT PAS ÊTRE EXPOSÉ AU RUISSELLEMENT OU
VOUS INDIQUANT
L’INTÉRIEUR NE PEUT ÊTRE
VOUS INDIQUANT
JBL LORS DE L’INSTALLATION DE VOTRE iPod/iPhone. DANS LE
LA PRÉSENCE D’UNE
RÉPARÉE PAR L’UTILISA-
DES INSTRUCTIONS
AUX ÉCLABOUSSURES ET AUCUN OBJET REMPLI
TENSION DANGE-
CAS CONTRAIRE, CELA POURRAIT ENDOMMAGER LE CONNEC-
TEUR. S’ADRESSER AU
IMPORTANTES
DE LIQUIDE, COMME UN VASE, NE DOIT ÊTRE
REUSE À L’INTÉRIEUR
PERSONNEL QUALIFIÉ POUR
CONCERNANT
TEUR DE L’iPod/iPhone, RENDANT CELUI-CI INUTILISABLE.
DE L’APPAREIL.
LES RÉPARATIONS.
L’APPAREIL.
PLACÉ SUR L’APPAREIL.
WWW.JBL.COM
13
0067CSK - JBLOnStage400P UG ALL.indd 13 30/09/08 9:27:51
14
™*
JBL ON STAGE
400P
ENCEINTE D’ACCUEIL HAUTE PERFORMANCE POUR iPhone et iPod
L’enceinte d’accueil haute performance JBL On Stage
™*
400P est la dernière innovation de JBL
®
, leader de longue date dans la fabri-
cation de systèmes audio professionnels de haute qualité. L’héritage audio de JBL, combiné à une recherche permanente, a fourni les
technologies uniques intégrées au système JBL On Stage 400P.
Cette station d’accueil iPod/iPhone complète est le nouveau central de votre espace personnel de divertissement. Imaginez un système
combiné satellites et subwoofer tout-en-un, sans aucun fi l supplémentaire sur votre table ou votre bureau. Le centre musical JBL On
Stage 400P, à haute performance et compact, est piloté par une télécommande jusqu’à 4,5 mètres. Raccordé à votre iPod/iPhone, lecteur
MP3 ou à d’autres sources musicales avec un jack audio, le système délivre un son puissant et net. Contrôlez totalement votre musique et
vos vidéos avec l’enceinte d’accueil JBL On Stage 400P.
COMPATIBILITÉ
Le système JBL On Stage 400P est compatible avec toutes les versions à insertion de l’iPod/iPhone. Une connexion stéréo par mini-jack
vous permet également de profi ter d’un son audio de haute qualité en provenance d’une variété d’appareils, comme l’iPod shuffl e, les
lecteurs MP3 et CD, les ordinateurs de bureau (toutes plates-formes), les radios satellite et les ordinateurs portables.
TÉLÉCOMMANDE
Un simple appui sur les touches Volume augmente ou diminue le volume. Grâce aux touches Navigation, parcourez chansons et photos,
modifi ez pistes et réglages, et plus encore. Avec la télécommande du JBL On Stage 400P, vous contrôlez entièrement votre iPod/iPhone,
comme si vous le teniez dans votre main.
TOPOLOGIE CHARGEMENT PERMANENT
L’appareil recharge votre iPod/iPhone, même lorsqu’il n’est pas raccordé à l’ordinateur ou que le système est éteint.
DESIGN COMPACT
L’enceinte d’accueil JBL On Stage 400P est un système audio complet à 2.1 canaux, avec une surface d’encombrement facile à placer.
PUISSANCE NUMÉRIQUE ET DSP
Le système délivre le son avec un chemin audio numérique puissamment ajusté. L’amplifi cation numérique propre et compacte, associée
à une égalisation DSP (traitement numérique du signal), alimente effi cacement les transducteurs avec une puissance tranquille.
14
JBL ON STAGE 400
P MANUEL DE L’UTILISATEUR
0067CSK - JBLOnStage400P UG ALL.indd 14 30/09/08 9:27:51
JBL
MENU
Prise
d’alimentation
Interrupteur
DC-In
Port
marche-arrêt
auxilliaire
JBL
Power
Audio-In
Power
DC-In
Audio-In
15
™*
DÉBALLAGE DE VOTRE JBL ON STAGE
400P
WWW.JBL.COM
15
Déballez soigneusement votre système d’enceinte et identifi ez tous ses composants :
Français
Déballez soigneusement votre système d’enceinte et identifi ez tous ses composants :
Télécommande IR
JBL On Stage
™*
400P
Câble audioBloc d’alimentationAdaptateurs pour
iPhone et iPod
INSTRUCTIONS DE CONFIGURATION RAPIDE
•
Attachez l’extrémité ronde du cordon d’alimentation à la prise de l’appareil et branchez l’autre extrémité dans la prise murale.
•
Mettez l’interrupteur en position de marche. Un témoin lumineux vert s’allume pour indiquer que l’appareil est sous tension.
•
Port auxiliaire (pour d’autres lecteurs audio portables) : connectez le câble audio (fourni) à ce port et à la sortie pour casque du lecteur audio portable.
•
Sélectionnez l’adaptateur correspondant à votre modèle d’iPod/iPhone et enclenchez-le dans le socle comme illustré. Placez ensuite le iPod/iPhone
dans le socle. Assurez-vous que le iPod/iPhone est bien installé.
•
Réglez le volume avec (+) (plus fort) et (-) (moins fort). Appuyez sur les deux pour couper le son du système JBL On Stage 400P (Mute).
Appuyez sur l’un ou l’autre des boutons pour rétablir le son.
0067CSK - JBLOnStage400P UG ALL.indd 15 30/09/08 9:27:51
16
FICHE TECHNIQUE DÉPANNAGE
JBL ON STAGE
™*
400P QUALITÉ SONORE
Frequency Response: 40Hz – 20kHz
Symptôme Problème possible Solution Remarque
Power Consumption: 55 Watts maximum
Aucun son en provenance du
Appareil non alimenté Assurez-vous que la prise murale ou la fi che
Est-ce que le témoin
Transducteurs
JBL On Stage™* 400P.
d’alimentation est alimentée. Assurez-vous
lumineux est allumé ?
que toutes les prises murales et d’alimentation
Dans le cas contraire,
JBL On Stage
™*
400P : un Atlas
™
(45 mm) au
sont en marche et que tous les interrupteurs de
cela indique que votre
®
votre système d’enceinte sont activés.
JBL On Stage 400P n’est
néodyme et quatre Odyssey
(25 mm)
pas alimenté ; essayez les
solutions indiquées.
Puissance : 1 x 30 watts (woofer)
2 x 15 watts (tweeters) à 1 % THD
Sélection de source incorrecte Assurez-vous que l’iPod/iPhone est correcte-
ment inséré ou que les câbles auxiliaires sont
Impédance d’entrée : >10 k ohms
bien raccordés au dispositif audio externe.
Montez le volume. Vérifi ez le système avec une
Rapport signal/bruit : >85 dB
source reconnue, comme votre iPod/iPhone.
Branchez le câble Aux In à la prise Casque de
Sensibilité d’entrée : 250 mV RMS pour la puis-
votre iPod/iPhone.
sance de sortie nominale
Un seul côté/canal délivre
Le câble iPod/iPhone ou audio
Assurez-vous que le câble iPod/iPhone ou
Si vous utilisez une
du son
n’est pas correctement branché
Aux In est correctement inséré dans le JBL
rallonge ou un câble d’une
Alimentation: 120 volts, 60 Hz CA
On Stage 400P.
tierce partie, assurez-vous
qu’il s’agit bien d’un câble
(USA/Canada)
stéréo 3,5 mm mâle-mâle.
Alimentation : 220 – 240 volts, 50 Hz ou 60 Hz CA
Distorsion (bruits statiques,
Le bruit peut être provoqué par
Éteignez l’appareil pour voir si le bruit est
(Europe/Royaume-Uni)
craquements ou siffl ements)
des interférences en provenance
éliminé. Éloignez les câbles du JBL On Stage
d’un moniteur, d’un téléphone
400P loin du moniteur.
Alimentation (Japon) : 100 volts, 50 Hz ou 60 Hz CA
cellulaire ou d’un autre dispositif
de transmission
Alimentation (Australie) : 240 volts, 50 Hz ou 60 Hz CA
Trop de graves ou d’aigus Le JBL On Stage 400P est
Assurez-vous que le JBL On Stage 400P est
Homologué UL/CUL/CE
submergé par une source audio
raccordé à une source appropriée.
amplifi ée
Dimensions : 14-1/4” x 7-3/16” x 3-3/4”
Assurez-vous que toutes les fi ches des câbles
de signal sont fermement insérées dans
(L x P x H) (362 mm x 183 mm x 95 mm)
les prises.
Poids : 1,72 kg (3,8 lb)
Le niveau de volume est peut-être
Vérifi ez le volume de la source.
trop élevé
Fabrication de
Certains appareils distordent le signal de sortie
l’alimentation électrique : JBL, Inc.
si le volume est réglé au maximum.
Modèle d’alimentation
Vérifi ez le réglage EQ sur votre
Nous vous recommandons de régler le
iPod/iPhone ou votre source
paramètre EQ de la source sur Plat ou
électrique : 700-0084
Désactivé.
Le JBL On Stage 400P émet
Les câbles d’entrée ne sont pas
Vérifi ez le branchement du câble d’entrée.
un bourdonnement grave ou
branchés correctement
un bruit vrombissant
Les enceintes diffusent
Le câble d’entrée peut recevoir
Rangez l’excès de câble d’entrée pour qu’il soit
des interférences radio
des interférences
le plus court possible.
ou reçoivent une station
de radio
Message d’erreur :”Dispositif
iPhone a une ancienne version
Actualisez le rmware de l’iPhone à la dernière
incompatible avec l’iPhone”
de fi rmware.
version.
est affi ché sur iPhone après
fi xation sur le dispositif.
Décrochez & fi xez de nouveau l’iPhone dans
le dispositif.
16
JBL ON STAGE 400
P MANUEL DE L’UTILISATEUR
0067CSK - JBLOnStage400P UG ALL.indd 16 30/09/08 9:27:53
17
DÉPANNAGE
Français
RECHARGEMENT
Symptôme Problème possible Solution Remarque
L’iPod/iPhone ne se recharge
Utilisation d’un mauvais adaptateur Assurez-vous d’utiliser l’adaptateur correct pour
pas
votre modèle d’iPod/iPhone particulier.
L’iPod/iPhone n’est pas correctement
Assurez-vous que l’iPod/iPhone est correctement
inséré dans la station d’accueil
inséré dans la station d’accueil.
RECYCLAGE: Ne jettez pas this ce produit à la poubelle. Merci de le mettre dans les poubelles dédiées au recyclage
IMPORTANT: N’utilisez que des piles alkalines non rechargeables
WWW.JBL.COM
17
0067CSK - JBLOnStage400P UG ALL.indd 17 30/09/08 9:27:53
JBL et Odyssey sont des marques commerciales de Harman International Industries, Incorporated, déposées aux États-Unis et/ou dans d’autres pays. Atlas est une marque
commerciale de Harman International Industries, Incorporated.
*
La marque commerciale On Stage est employée avec la permission d’OSA International, Inc.
iPod est une marque commerciale de Apple Inc., déposée aux États-Unis et dans d’autres pays. iPhone et Shuffl e sont des marques commerciales de Apple Inc. iPod et iPhone non
inclus. « Made for iPod » signifi e que le dispositif électronique a été spécialement conçu pour se connecter à l’iPod et qu’il est certifi é par le développeur comme conforme aux
normes de performance Apple. « Works with iPhone » signifi e que le dispositif électronique a été spécialement conçu pour se connecter à l’iPhone et qu’il est certifi é par le dével-
oppeur comme conforme aux normes de performance Apple. Apple n’est pas responsable du fonctionnement de ce dispositif ou de sa conformité avec les normes de sécurité ou
réglementaires.
Harman Consumer Group, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4525 (USA only)
www.jbl.com
© 2008 Harman International Industries, Incorporated. All rights reserved. Tous droits réservés.
Document Number
: 950-0253-001 Rev. C
0067CSK - JBLOnStage400P UG ALL.indd 18 30/09/08 9:27:53
Оглавление
- JBL ON STAGE 400P
- JBL ON STAGE 400P
- JBL ON STAGE 400P
- JBL ON STAGE 400P
- JBL ON STAGE 400P
