JBL 400P: JBL ON STAGE 400P
JBL ON STAGE 400P: JBL 400P
™*

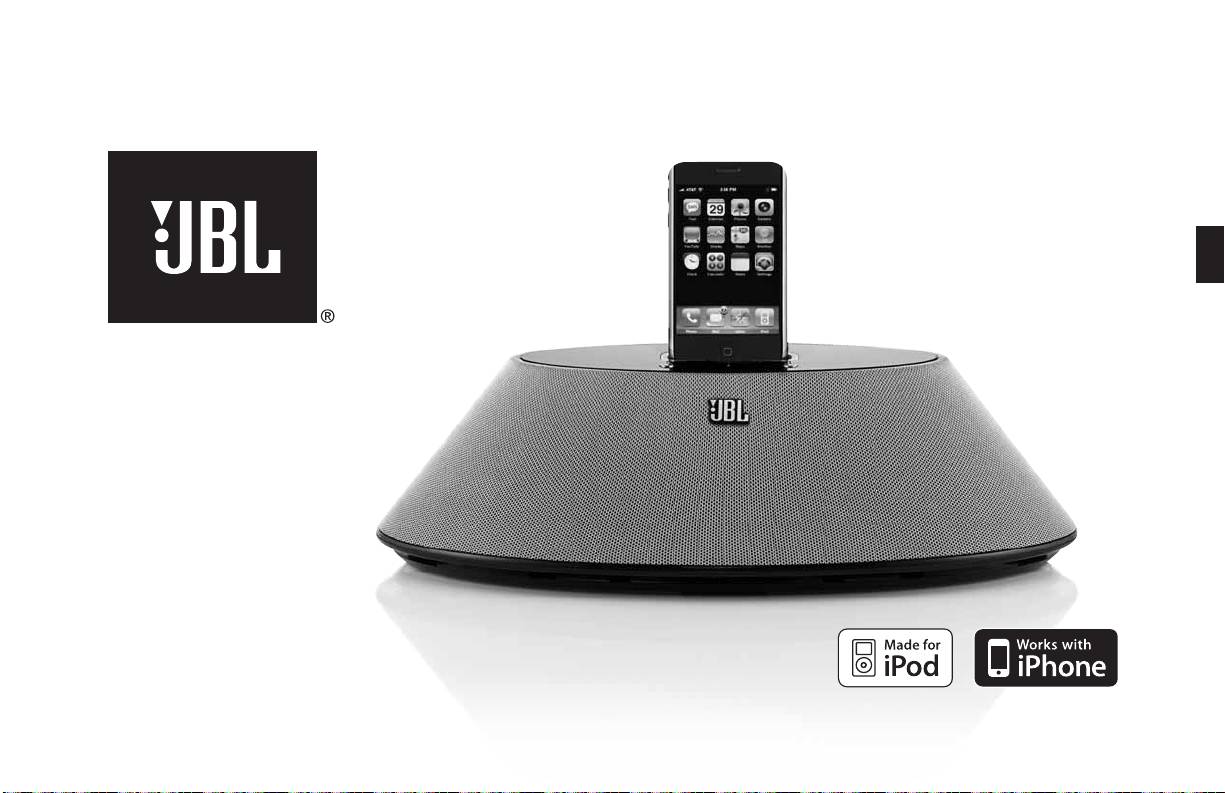

JBL ON STAGE
400P
SISTEMA DE BASE-ALTAVOZ PARA
iPhone Y iPod
Español
iPhone no incluido.
GUIA DE USO
Español ........................... 35
0067CSK - JBLOnStage400P UG ALL.indd 35 30/09/08 9:28:01
36
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA LAS SIGUIENTES PRECAUCIONES ANTES DE USAR EL DISPOSITIVO, POR FAVOR:
•
Lea estas instrucciones, preste atención a todas las advertencias y consérvelas para referencia futura.
•
No utilice este aparato cerca del agua.
•
Límpielo solamente con un paño seco.
•
No bloquee ninguna abertura de ventilación; se requiere una distancia mínima de 10mm alrededor de todo el aparato, para proveer sufi cient ventilación.
•
No se debe colocar sobre, ni cerca del aparato, ninguna fuente de llama descubierta, como por ejemplo velas encendidas.
•
Se debe prestar atención a los aspectos ambientales en cuanto al descarte de las baterías.
•
El aparato debe ser utilizado solamente en climas moderados.
•
No lo instale cerca de ninguna fuente de calor, tal como calefactores, rejillas de calefacción, cocinas u otros aparatos (incluyendo amplifi cadores) que generen calor.
•
No anule el propósito de seguridad del enchufe polarizado o de tipo con conexión a tierra. Un enchufe polarizado tiene dos patas, una más ancha que la otra. Un
enchufe del tipo con conexión a tierra tiene dos patas y una tercera para conexión a tierra. La pata ancha o tercera clavija se provee por seguridad. Si el enchufe que
se provee no entra en su toma de corriente, llame a un electricista para que le coloque un tomacorrientes nuevo.
•
Proteja el cordón de alimentación evitando caminar encima o apretarlo, particularmente en los extremos del enchufe y de los receptáculos y el punto de salida del
aparato.
•
Utilice solamente los accesorios especifi cados por el fabricante.
•
Desenchufe este aparato durante tormentas eléctricas o cuando no lo use en períodos extensos.
•
Pásele el mantenimiento al personal de servicio cualifi cado. El mantenimiento es necesario cuando el aparato sufrió algún tipo de daño, ya sea que se dañó un cable de
alimentación o enchufe, se volcó líquido o cayó algún objeto dentro del mismo, quedó expuesto a lluvia o humedad, no funciona normalmente o cayó al suelo.
•
Para estar completamente desconectado de la entrada de alimentación, el enchufe principal del adaptador de CA/CC debe estar desconectado de la alimentación
principal.
•
El enchufe principal del adaptador de CA/CC no debe ser obstruido NI debería resultar fácilmente accesible durante el uso pretendido.
•
La información técnica se encuentra en la parte inferior del aparato.
•
La batería no debería ser expuesta a calor excesivo, como por ejemplo luz solar, fuego o algo similar.
•
Ni el aparato y ni el adaptador de CA/CC deben estar expuestos a goteo o salpicaduras de líquidos; tampoco deberá colocarse sobre ellos ningún objeto que contenga
líquido, como por ejemplo vasos.
•
PARA PREVENIR EL RIESGO DE ELECTROCUCIÓN, NO LE QUITE LA TAPA (NI LA TAPA POSTERIOR). DENTRO DE ESTA UNIDAD NO HAY NINGUNA PARTE QUE PUEDA
SER MANTENIDA POR EL USUARIO. PÁSELE EL MANTENIMIENTO AL PERSONAL DE SERVICIO CUALIFICADO DE HARMAN CONSUMER GROUP, INC.
•
Nunca retire las rejillas para hacerle mantenimiento al sistema de altavoces. El sistema de altavoces no contiene ninguna parte que pueda ser mantenida por el usuario.
NOTA IMPORTANTE PARA TODOS LOS PRODUCTOS ELECTRÓNICOS:
Se recomienda apagar el dispositivo antes de insertar o desenchufar los cables de audio de los auriculares o enchufes de salida a línea regulada
que proveen señal al dispositivo. Esto prolongará la vida útil de su unidad, ayudará a proteger el dispositivo contra corrientes estáticas y a prevenir
daños potenciales.
36
JBL ON STAGE 400
P GUIA DE USO
0067CSK - JBLOnStage400P UG ALL.indd 36 30/09/08 9:28:02
37
DECLARACIÓN Y ADVERTENCIA FCC
Este dispositivo cumple con los requisitos establecidos en la sección 15 de la normativa FCC correspondiente. La operación de este dispositivo está sujeta
a las siguientes condiciones: (1) Este dispositivo no debería causar interferencia dañina alguna, y (2) este dispositivo podría verse afectado por cualquier
interferencia recibida, pudiendo ésta llegar a provocar defectos en su funcionamiento.
Este equipo ha sido comprobado y cumple con los límites establecidos para un dispositivo digital de clase B, de acuerdo con la sección 15 de la normativa
FCC correspondiente. Dichos límites establecen un coefi ciente de protección razonable ante posibles interferencias dañinas en una determinada
instalación. Este equipo puede generar y genera energía en forma de radiofrecuencia y, si no se instala e utiliza de acuerdo a las instrucciones
proporcionadas, podría provocar interferencias a los sistemas de comunicación por radio. Aún así, no existe garantía total de que no ocurra ninguna
interferencia en una instalación en particular. Si observa que este producto provoca interferencia en la recepción de radio o televisión –cosa que podrá
Español
comprobar activando y desactivando el equipo-, le invitamos a que intente solucionar el problema tomando una de las siguientes medidas:
•
Reoriente la antena receptora.
•
Incremente la separación entre el equipo y el receptor.
•
Conecte el equipo en una toma de corriente que pertenezca a un circuito distinto del que está conectado el receptor.
•
Consulte a su distribuidor o a personal técnico experimentado en radio y TV.
Cualquier accesorio especial necesario para el cumplimiento debe especifi carse en el manual de instrucciones.
CUALQUIER MODIFICACIÓN NO EXPLÍCITAMENTE APROBADA POR EL FABRICANTE INVALIDARÁ CUALQUIER AUTORIDAD QUE EL USUARIO PUDIERA
TENER PARA OPERAR ESTE EQUIPO.
PRECAUCION
PRECAUCION: PARA EVITAR EL
IMPORTANTE:
RIESGO DE DESCARGA
RIESGO DE INCENDIO O DESCARGA ELECTRICA,
ELECTRICA — NO ABRIR
DEBERA INSTALAR EL ADAPTADOR APROPIADO ANTES
NO EXPONGA ESTE PRODUCTO A LA LLUVIA O
EL SIMBOLO DE
DE INSERTAR SU iPod/iPhone EN EL PRODUCTO JBL
®
. AL
EL SIMBOLO DE UN
PRECAUCION: PARA REDU-
LA HUMEDAD.
RAYO EN EL INTERIOR
UN SIGNO DE
REALIZAR LA CONEXION, ASEGURESE DE QUE EL CONECTOR
DE UN TRIANGULO
CIR EL RIESGO DE DESCAR-
EXCLAMACION EN
GAS, NO RETIRE LA TAPA.
EL INTERIOR DE UN
PRECAUCION: NO DEBERA EXPONER
DEL iPod/iPhone ESTA PERFECTAMENTE ALINEADO CON
EQUILATERO LE
ALERTA DE LA
NO ENCONTRARA PARTES
TRIANGULO EQUILA-
EL APARATO A CONDICIONES DE GOTEO. DEL
EL CONECTOR DE LA UNIDAD JBL. EN CASO CONTRARIO, PO-
PRESENCIA DE
MANIPULABLES POR EL
TERO LE AVISA DE
VOLTAJE PELIGROSO
USUARIO EN EL INTERIOR.
LA PRESENCIA DE
MISMO MODO, NO COLOQUE OBJETOS QUE
DRIA PROVOCAR DAÑOS IRREVERSIBLES EN EL CONECTOR
EN EL INTERIOR DEL
DIRIJASE A PERSONAL
INSTRUCCIONES IM-
CONTENGAN LIQUIDO –TALES COMO VASOS O
PRODUCTO.
PORTANTES ACERCA
DE SU iPod/iPhone Y CONVERTIRLO EN INOPERATIVO.
TECNICO AUTORIZADO.
DEL PRODUCTO.
SIMILARES- SOBRE ESTE APARATO.
WWW.JBL.COM
37
0067CSK - JBLOnStage400P UG ALL.indd 37 30/09/08 9:28:02
38
™*
JBL ON STAGE
400P
SISTEMA DE BASE-ALTAVOZ PARA iPhone Y iPod
El sistema de estación base-altavoz para iPod JBL On Stage
™*
400P es la más reciente innovación de JBL, fi rma líder en el diseño y fabricación
de sistemas de componentes de audio profesional. En JBL, la experiencia adquirida a lo largo de muchos años y una continuada labor de
investigación nos han permitido desarrollar innovadoras tecnologías presentes ahora en el sistema JBL On Stage 400P.
Esta completa estación base para iPod/iPhone se convertirá en el nuevo centro neurálgico de su sistema de entretenimiento doméstico.
Imagine este sistema acompañado de un altavoz de subgraves y de varios altavoces satélite, todo sin cable.
Alguno recorriendo la superfi cie de su mesa de trabajo. Porque podrá controlar el sonido del sistema JBL On Stage 400P a través de un control
remoto desde una distancia de hasta 15 pies (4,5m). Además, conectado a su iPod/iPhone, reproductor MP3 o cualquier otro dispositivo con
salida de audio, este sistema le proporcionará el sonido nítido y potente que le gusta. Consiga el poder absoluto sobre la reproducción de su
música y vídeos a través del sistema JBL On Stage 400P.
COMPATIBILIDAD
El sistema JBL On Stage 400P es compatible con todas las versiones estacionables de iPod/iPhone. El conector mini-jack estéreo le permitirá
también una reproducción de excelente calidad desde gran variedad de dispositivos, como iPod shuffl e, reproductores MP3 y CD, ordenado-
res de sobremesa (todas las plataformas), ordenadores portátiles o dispositivos de radio-satélite.
REMOTO
Con una sola presión de los controles de volumen incrementará o disminuirá el volumen de reproducción. Además, a través de los controles
de navegación podrá moverse a través de las listas de canciones y fotografías, modifi car confi guraciones y realizar otras muchas funciones.
Con el control remoto del sistema JBL On Stage 400P podrá gozar del control absoluto de su iPod. Como si lo tuviera en la palma de su mano.
TOPOLOGIA DE CARGA CONTINUA
La unidad cargará su iPod/iPhone, incluso cuando no esté conectada a su ordenador o cuando el sistema se encuentre desactivado.
DISEÑO COMPACTO
La estación de base-altavoz JBL On Stage 400P es un completo sistema de audio de 2.1 canales. Todo en un formato fácilmente integrable a su
entorno doméstico o profesional.
PODER DIGITAL Y DSP
El sistema procesa y entrega el sonido de modo completamente digital. Una nítida y compacta amplifi cación digital, junto con un proceso de
ecualización DSP (digital signal processing), permite entregar a los transductores toda la nitidez y potencia propias de la tecnología digital.
38
JBL ON STAGE 400
P GUIA DE USO
0067CSK - JBLOnStage400P UG ALL.indd 38 30/09/08 9:28:02
JBL
MENU
DC-In
JBL
Power
Audio-In
Power
DC-In
Audio-In
39
™*

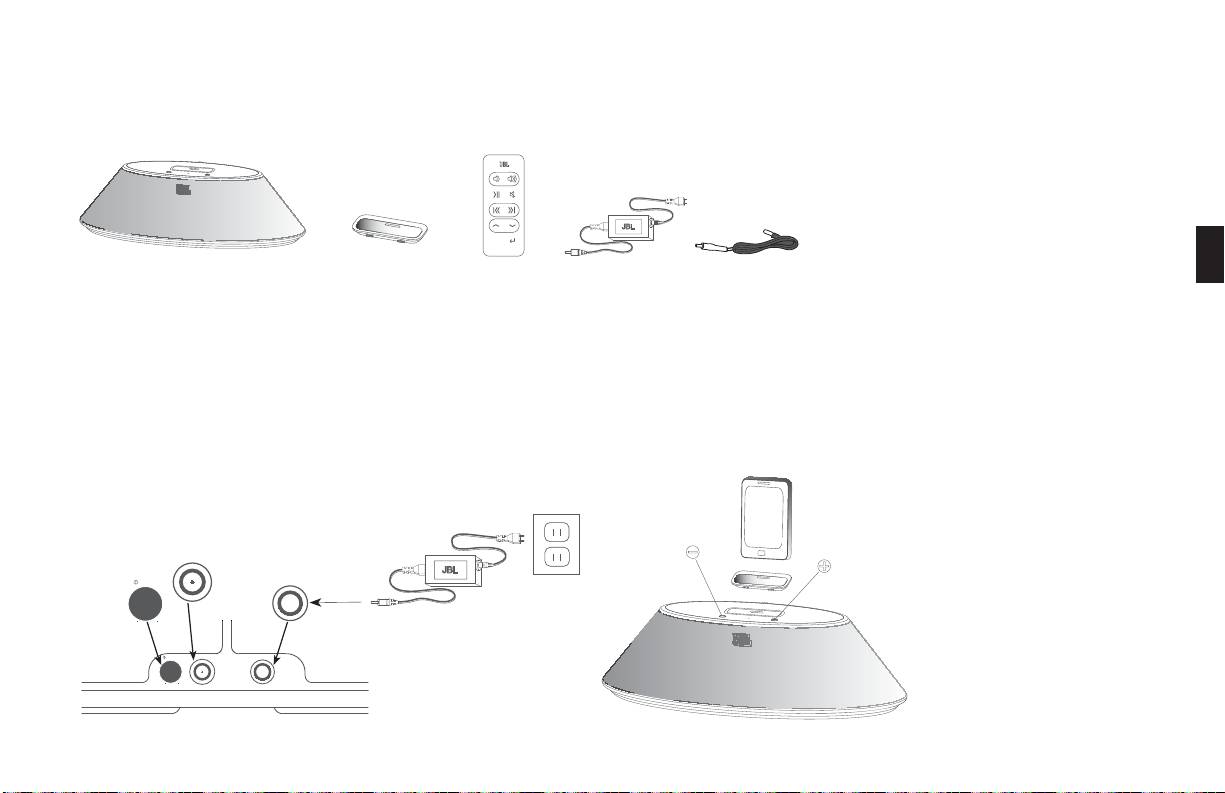

DESEMPAQUETAR SU JBL ON STAGE
400P
WWW.JBL.COM
39
Desempaquete con cuidado su sistema y compruebe que éste dispone de estos elementos:
Desempaquete con cuidado su sistema y compruebe que éste dispone de estos elementos:
Remoto IR
Cable de audio
JBL On Stage
™*
400P
Fuente de alimentaciónAdaptadores para
Español
iPhone y iPod
INSTRUCCIONES DE CONFIGURACIÓN RÁPIDA
•
Inserte el conector del cable de alimentación en el enchufe de alimentación y el otro extremo en el receptáculo en la pared.
•
A continuación, presione el interruptor de encendido; se encenderá un LED verde, indicando que la unidad está alimentada.
•
Puerto auxiliar (para otros dispositivos de audio portátiles): Conecte el cable de audio (incluido) desde este puerto en el enchufe del auricular del
dispositivo de audio portátil.
•
Consiga el adaptador correcto para su iPod/iPhone, colóquelo fi rmemente en el área de conexión que se muestra. A continuación, coloque su iPod/iPhone
en el puerto de conexión, cerciorándose de que dicho iPod/iPhone esté fi rmemente colocado.
•
Ajuste el volumen, presionando (+) para subirlo y (–) para bajarlo. Presione ambos botones si desea silenciar (función ‘mute’) la unidad. Presione
cualquiera de los dos para volver a escuchar el sonido.
Enchufe
de alimentación
Puerto auxiliar
Interruptor de
encendido
0067CSK - JBLOnStage400P UG ALL.indd 39 30/09/08 9:28:02
40
ESPECIFICACIONES GUIA DE SOLUCION DE PROBLEMAS
JBL ON STAGE
™*
400P CALIDAD SONORA
Respuesta en frecuencia: 40Hz – 20kHz
Síntoma Posible Problema Solución Nota
Consumo de energía: 55 Vatios máximo
No existe sonido en la unidad
la unidad no recibe corriente
Asegúrese de que la toma a la que está conecta-
¿El LED está activado? Si no
JBL On Stage
™*
400P
da la unidad lleva corriente. Asegúrese de que los
es así, la corriente no llega a
Transductores del
diferenciales e interruptores de dicha toma estén
la unidad JBL On Stage 400P.
JBL On Stage
™*
400P: Un Atlas
™
(45mm) de
activados y de que los interruptores del sistema
Intente aplicar alguna de las
de amplifi cación estén también activados.
soluciones descritas.
neodimio y cuatro
Odyssey
®
Selección de fuente
Asegúrese de que el iPod/iPhone está correc-
(25mm)
incorrecta
tamente colocado y de que el cable auxiliar
está correctamente conectado a un dispositivo
Potencia: 1 x 30 Watios (graves-
externo de audio. Suba el volumen del sistema.
medios) 2 x 15 Watios
Compruebe su sonido con una fuente sonora
conocida, como su iPod/iPhone. Conecte el cable
(agudos), a 1% THD
entre la entrada ‘Aux In’ y la salida de auriculares
de su iPod/iPhone.
Impedancia entrada: >10k Ohms
El sonido tan sólo llega desde
El iPod/iPhone o el cable de audio
Asegúrese de que el cable goza de una buena
Si utiliza un cable extensor
Relación señal-ruido: >85dB
un lado/canal
no están correctamente colocados
conexión y de que el iPod/iPhone está correcta-
o un cable de otra marca,
mente asentado en la unidad JBL On Stage 400P.
asegúrese de que se trata de un
Sensibilidad entrada: 250mV RMS en potencia de
cable ‘macho-macho’ estéreo
salida
de 3.5mm.
Potencia (EE:UU/Canadá): 120 Volts, 60Hz AC
Distorsión (ruido de fondo,
El ruido puede ser provocado por la
Desactive el monitor cercano para comprobar si
estático o transitorio)
interferencia de un monitor, teléfono
el ruido desaparece. Aleje los cables de la unidad
Potencia (Europa/UK): 220 – 240 Volts, 50Hz ó 60Hz AC
móvil o cualquier otro dispositivo de
JBL On Stage 400P del monitor o de cualquier otro
transmisión
dispositivo que pueda causar interferencias.
Potencia (Japón): 100 Volts, 50Hz ó 60Hz AC
Sonido demasiado grave
La unidad JBL On Stage 400P recibe
Asegúrese de que la unidad JBL On Stage
o agudo
demasiada señal de una fuente de
400P está conectada a un dispositivo de audio
Potencia (Australia): 240 Volts, 50Hz ó 60Hz AC
audio amplifi cada
apropiado.
Conforme a UL/CUL/CE
Asegúrese de que todos los cables de señal
están correctamente conectados.
Dimensiones: 14-1/4" x 7-3/16" x 3-3/4"
(An x Pr x Al) (362mm x 183mm x 95mm)
El nivel de la fuente sonora puede
Compruebe el volumen de salida del dispositivo
ser demasiado alto
fuente.
Peso: 3.8 lb (1.7kg)
Algunos dispositivos distorsionan cuando tienen
Fabricante fuente de
el volumen en su posición máxima.
alimentación: JBL, Inc.
Compruebe la confi guración EQ en
Le recomendamos que desactive o coloque la
su iPod/iPhone o dispositivo fuente
confi guración
Modelo fuente de
EQ del dispositivo fuente plana.
alimentación: 700-0084
La unidad JBL On Stage 400P
Los cables de entrada no están
Compruebe las conexiones de los cables de
emite un molesto zumbido
correctamente conectados
entrada.
de graves
El sistema recibe interferecias
El cable de entrada podría estar
Elimine el exceso de cable de entrada – que
de radio-frecuencia o recoge
recogiendo alguna interferencia
podría ser el causante de la interferencia- y
el sonido de una emisora
utilice tan sólo la longitud de cable necesaria.
de radio
Mensaje de error: “El
iPhone posee una versión de
Actlualizar la última versión del fi rmware de
dispositivo no es compatible
fi rmware antigua.
iPhone.
con iPhone” se muestra
en el iPhone tras conectar
Desacople y vuelva a acoplar el iPhone a
la unidad.
la unidad.
40
JBL ON STAGE 400
P GUIA DE USO
0067CSK - JBLOnStage400P UG ALL.indd 40 30/09/08 9:28:04
41
GUIA DE SOLUCION DE PROBLEMAS
CARGANDO
Síntoma Posible Problema Solución Nota
El iPod/iPhone no se carga Está utilizando un adaptador no adecuado Asegúrese de utilizar el adaptador adecuado para su
modelo iPod/iPhone.
El iPod/iPhone no realiza una conexión
Asegúrese de que el iPod/iPhone está correctamente
correcta con la estación-base
asentado sobre la base.
Español
ELIMINACIÓN: No deposite este producto como basura sin clasifi car. Debe tratarse como residuo que requiere una eliminación por
separado mediante un tratamiento especial.
IMPORTANTE: Utilice sólo pilas alcalinas no recargables UM4/AAA/LR03.
WWW.JBL.COM
41
0067CSK - JBLOnStage400P UG ALL.indd 41 30/09/08 9:28:04
JBL y Odyssey son marcas de Harman International Industries, Incorporated, registradas en los Estados Unidos y/u otros países. Atlas es una marca de Harman International Indus-
tries, Incorporated.
*
La marca On Stage se utiliza con permiso de OSA International, Inc.
iPod es una marca de Apple Inc., registrada en los Estado Unidos y otros países. iPhone y Shuffl e son marcas registradas de Apple Inc. iPod y iPhone no están incluidos. “Made for
iPod” signifi ca que un accesorio electrónico ha sido diseñado para conectarlo específi camente a un iPod y que el fabricante certifi ca que cumple los estándares de Apple. “Works with
iPhone
” signifi ca que un accesorio electrónico ha sido diseñado para ser conectado específi camente a iPhone y que el fabricante certifi ca que cumple los estándares de Apple. Apple
no se hace responsable de la operación del dispositivo, ni del cumplimiento de los estándares de normativa y seguridad por parte de dicho dispositivo.
Harman Consumer Group, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4525 (sólo USA)
www.jbl.com
©2008 Harman International Industries, Incorporated. Todos los derechos reservados.
Núm. de documento: 950-0253-001 Rev. C
0067CSK - JBLOnStage400P UG ALL.indd 42 30/09/08 9:28:04
Оглавление
- JBL ON STAGE 400P
- JBL ON STAGE 400P
- JBL ON STAGE 400P
- JBL ON STAGE 400P
- JBL ON STAGE 400P
