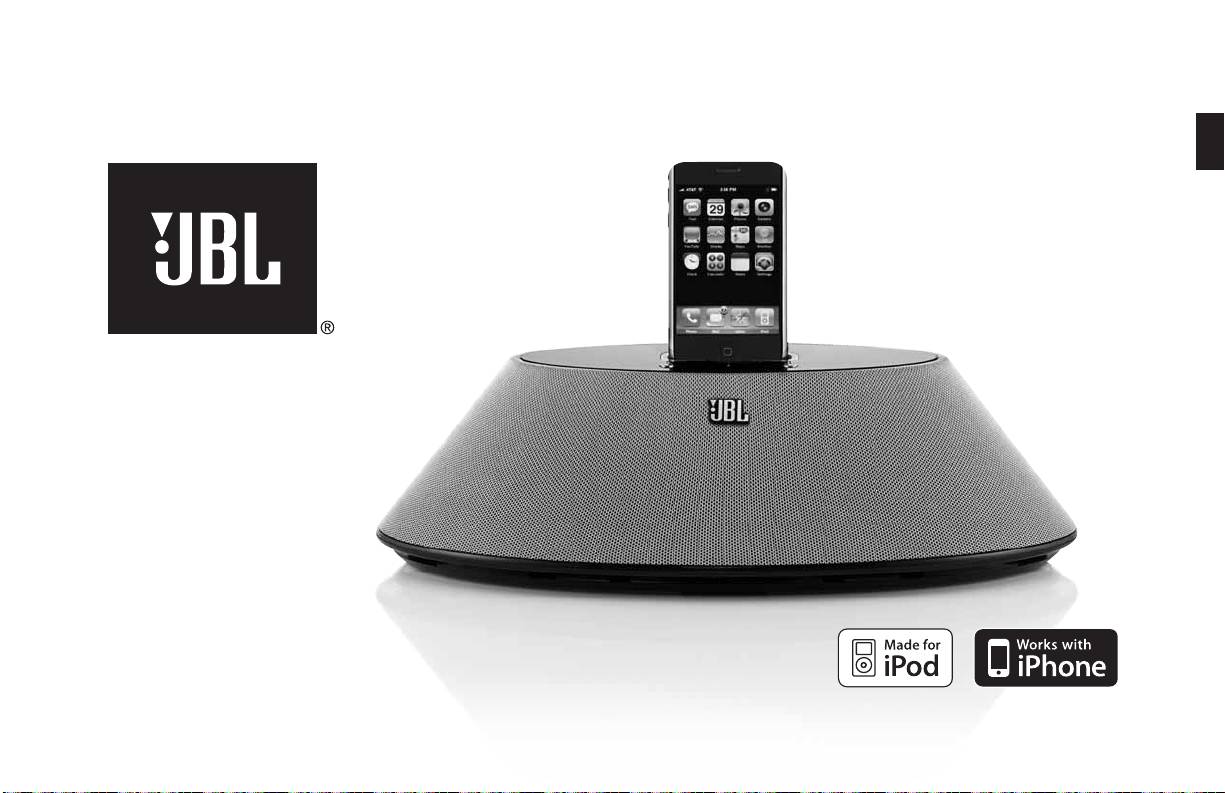

JBL 400P: JBL ON STAGE 400P

™*

JBL ON STAGE

400P

HOCHLEISTUNGS-LAUTSPRECHERDOCK

FÜR iPhone UND iPod

Deutsch

iPhone nicht im Lieferumfang enthalten.

BEDIENUNGSANLEITUNG

Deutsch..................................................19

WICHTIGE SICHERHEITSHINWEISE!

BITTE LESEN SIE FOLGENDE HINWEISE VOR DER ERSTEN INBETRIEBNAHME SORGFÄLTIG DURCH:

•

Beachten Sie diese Sicherheitshinweise und alle Warnungen; bewahren Sie die Bedienungsanleitung auf.

•

Benutzen Sie dieses Produkt nicht in der Nähe von Wasser.

•

Verwenden Sie zur Reinigung nur ein weiches Tuch.

•

Schlitze und Öffnungen im Gehäuse dienen der Entlüftung und sorgen für zuverlässigen Betrieb. Daher dürfen sie nicht abgedeckt werden.

•

Stellen Sie keine offenen Flammen (z. B. Kerzen) auf oder in der Nähe dieses Gerätes auf.

•

Beachten Sie bitte geltende Umweltrichtlinien, und entsorgen Sie alte Batterien ordnungsgemäß.

•

Dieses Gerät darf nur bei gemäßigten Umweltbedingungen betrieben werden.

•

Stellen Sie das Produkt nicht in der Nähe von Wärmequellen auf (Heizstrahler, Heizkörper, Öfen, Verstärkerendstufen, Leistungsverstärker usw.).

•

Netzleitungen sollten so verlegt werden, dass niemand auf sie treten kann oder sie durch andere Objekte eingeklemmt werden können. Besonders

vorsichtig sollte man mit Netzkabeln an der Stelle umgehen, an der das Kabel aus dem Gerät kommt (Knick- und Bruchgefahr!).

•

Verwenden Sie ausschließlich Zubehör, das der Hersteller empfi ehlt.

•

Sie sollten dieses Produkt während eines Gewitters oder einer längeren Nutzungspause (z. B. während des Urlaubs) vom Stromnetz trennen.

•

Überlassen Sie bitte Reparaturen unbedingt qualifi zierten Servicetechnikern. Wenn Sie ein defektes Netzkabel oder einen beschädigten Netzstecker

bemerken, sollten Sie das Gerät sofort vom Stromnetz trennen und eine autorisierte Werkstatt aufsuchen. Gleiches gilt, wenn Gegenstände oder

Flüssigkeiten ins Gehäuse eindringen, das Gerät Regen bzw. Wasser ausgesetzt wurde, heruntergefallen ist oder nicht mehr einwandfrei arbeitet.

•

Möchten Sie das Gerät vollständig ausschalten, müssen Sie das Netzkabel aus der Steckdose ziehen.

•

Gerätetypenbezeichnung (z. B. Serien- und Modellnummer) fi nden Sie auf der Unterseite des Gerätes.

•

Setzen Sie Batterien keiner großen Hitze (z. B. direkter Sonneneinstrahlung oder Feuer) aus.

•

Stellen Sie keine Gefäße mit Flüssigkeiten (z. B. Blumenvasen) auf oder in der Nähe des Geräts und/oder dessen Stromversorgung auf.

•

ENTFERNEN SIE DIE GEHÄUSEABDECKUNG NICHT – ES BESTEHT STROMSCHLAGGEFAHR: IM GEHÄUSE GIBT ES KEINE KOMPONENTEN, DIE SICH VOM

BENUTZER WARTEN LASSEN. BEAUFTRAGEN SIE NUR QUALIFIZIERTE FACHLEUTE MIT REPARATUREN UND KUNDENDIENSTARBEITEN.

•

Entfernen Sie niemals die Frontabdeckungen der Lautsprecher – hier gibt es keine Komponenten, die der Benutzer selbst warten kann.

WICHTIGE HINWEISE ZUM UMGANG MIT ELEKTRISCHEN GERÄTEN:

Bevor Sie externe Audioquellen anschließen, sollten Sie dieses Gerät unbedingt ausschalten. Auf diese Weise vermeiden Sie Schäden durch

statische Elektrizität oder versehentliche Kurzschlüsse beim Verkabeln.

20

JBL ON STAGE 400

P BEDIENUNGSANLEITUNG

FCC-BESTIMMUNGEN

FCC-Erklärung zur Einhaltung der Bestimmungen

Deutsch

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb dieses Geräts unterliegt den folgenden beiden Bedingungen Bestimmungen: (1) Dieses

Gerät darf keine störenden Beeinfl ussungen erzeugen. (2) Dieses Gerät muss unempfi ndlich gegenüber allen empfangenen störenden Beeinfl ussungen

sein, auch solchen, die unter Umständen einen ungewollten Betrieb zur Folge haben könnten.

Störende Beeinfl ussungen bei Rundfunk- und Fernsehempfang

Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese

Grenzwerte bieten angemessenen Schutz vor störenden Beeinfl ussungen beim Betrieb des Geräts in Wohngebieten.

Dieses Gerät erzeugt und nutzt elektromagnetische Energie im Bereich von Rundfunk- und Fersehfrequenzen und kann diese auch ausstrahlen. Falls es

nicht gemäß der Betriebsanleitung installiert wurde, kann dies störende Beeinfl ussungen des Rundfunk- und Fernsehempfangs hervorrufen. Es besteht

allerdings keine Garantie dafür, dass bei einer bestimmten Aufstellung keine störenden Beeinfl ussungen auftreten.

Wenn dieses Gerät tatsächlich störende Beeinfl ussungen bei Rundfunk- und Fernsehempfang verursacht, was sich durch Ein- und Ausschalten

zweifelsfrei feststellen lässt, wird der Benutzer dazu angehalten, diese Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

•

Richten Sie die Empfangsantenne anders aus.

•

Vergrößern Sie den Abstand zwischen dem Gerät und dem Rundfunk- bzw. Fensehempfangsteil.

•

Verbinden Sie die Stromversorgung dieses Geräts mit einer anderen Steckdose, die zu einem Stromkreis gehört, der von dem Stromkreis, an den das gestörte Gerät

angeschlossen ist, getrennt ist.

•

Wenden Sie sich an den Kundendienst des Herstellers bzw. Händlers oder ziehen einen Rundfunk- bzw. Fernsehtechniker zu Rate.

ACHTUNG:

WARNUNG: SETZEN SIE DIESES

WICHTIG:

STROMSCHLAGGEFAHR -

BITTE NICHT ÖFFNEN

GERÄT KEINER FEUCHTIGKEIT UND KEINEM

SIE MÜSSEN DEN PASSENDEN ADAPTER INSTALLIEREN,

BLITZSCHLAG AUS - ES BESTEHT FEUERGE-

BEVOR SIE DEN iPod/iPhone EINSETZEN. STELLEN SIE BITTE

DAS BLITZSYMBOL

ACHTUNG: IM GEHÄUSE GIBT

DAS AUSRU-

FAHR.

SICHER, DASS DIE DOCKING-BUCHSE DES iPod/iPhone UND

IM DREIECK WARNT

ES KEINE KOMPONENTEN, DIE

FUNGSZEICHEN

VOR GEFÄHRLICHER

SICH VOM BENUTZER WARTEN

IM DREIECK

DER ENTSPRECHENDE STECKER DIESES JBL

®

-PRODUKTS

SPANNUNG

LASSEN. BETRAUEN SIE NUR

KENNZEICHNET

WARNUNG: SCHÜTZEN SIE DIESES

INNERHALB DES

QUALIFIZIERTE FACHLEUTE MIT

WICHTIGE

KORREKT AUFEINANDER AUSGERICHTET SIND. BEI NICHTBE-

GEHÄUSES.

REPARATUREN UND KUNDEN-

HINWEISE.

GERÄT VOR SPRITZWASSER UND PLATZIEREN

ACHTUNG KANN DER ANSCHLUSS FÜR DEN iPod ODER DAS

DIENSTARBEITEN.

SIE KEINE GEFÄSSE MIT FLÜSSIGKEITEN (Z. B.

iPhone BESCHÄDIGT WERDEN – DER iPod/iPhone IST DANN

BLUMENVASEN) DARAUF.

UNBRAUCHBAR.

WWW.JBL-AUDIO.DE

21

™*

JBL ON STAGE

400P

HOCHLEISTUNGS-LAUTSPRECHERDOCK FÜR iPhone UND iPod

Das JBL On Stage

™*

400P Lautsprecherdock-System ist die neueste Entwicklung aus dem Hause JBL

®

, dem führenden Hersteller hochwertiger Audio-Komponenten und

-Systeme für den privaten und professionellen Einsatz.

Dieses Komplettsystem für iPod/iPhone ist die ideale Zentrale für Ihren ganz persönlichen Klang- und Video-Genuss: Eine raffi nierte Kombination aus Basseinheit und

Satellitenlautsprechern – aber ohne irgendwelche störenden Verbindungskabel. Das kompakte JBL On Stage 400P Lautsprecher-Docksystem lässt sich aus einer Entfernung

von bis zu 4,5 Metern fernsteuern. Verbunden mit Ihrem iPod/iPhone, Ihrem MP3-Spieler oder einer anderen Audioquelle, liefert es kristallklaren und zugleich kraftvollen

Sound. Mit JBL On Stage 400P genießen Sie auch unterwegs Ihre Lieblingsmusik in kompromissloser Qualität.

KOMPATIBILITÄT

Das JBL On Stage 400P-System ist zu allen dockfähigen iPod/iPhone-Modellen kompatibel. Das Gerät ist zusätzlich mit einer Mini-Klinkenbuchse versehen, an die Sie andere

Geräte anschließen können, z. B. iPod shuffl e, MP3- oder CD-Spieler, PCs und Notebooks (unabhängig vom Betriebssystem) sowie Satellitenradios.

FERNSTEUERUNG

Die Lautstärke lässt sich durch eine einfache Berührung einstellen. Und mit den Navigationstasten steuern Sie spielend durch ihre Musik und Fotolisten, springen zum näch-

sten Song, ändern die Einstellungen und noch vieles mehr. Mit der Fernsteuerung des JBL On Stage 400P haben Sie absolute Kontrolle über Ihren iPod/iPhone – als läge er in

Ihren Händen.

EVERCHARGE TOPOLOGY

JBL On Stage 400P lädt Ihren iPod/iPhone automatisch auf, sobald Sie ihn ans System andocken, auch während das System ausgeschaltet ist. Eine Verbindung zum PC ist

hierzu nicht notwendig.

KOMPAKTES DESIGN

JBL On Stage 400P ist ein eigenständiges 2.1-Kanal-Soundsystem mit kompakten Abmessungen, das Sie fast überall problemlos aufstellen können.

DIGITALE VERSTÄRKER- UND DSP-TECHNIK

Modernste digitale Audiotechnik und der digitale Signalprozessor (DSP) sorgen für beeindruckend klaren Sound mit JBL-typischem Punch.

22

JBL ON STAGE 400

P BEDIENUNGSANLEITUNG

JBL

MENU

DC-In

JBL

Power

Audio-In

Power

DC-In

Audio-In

™*

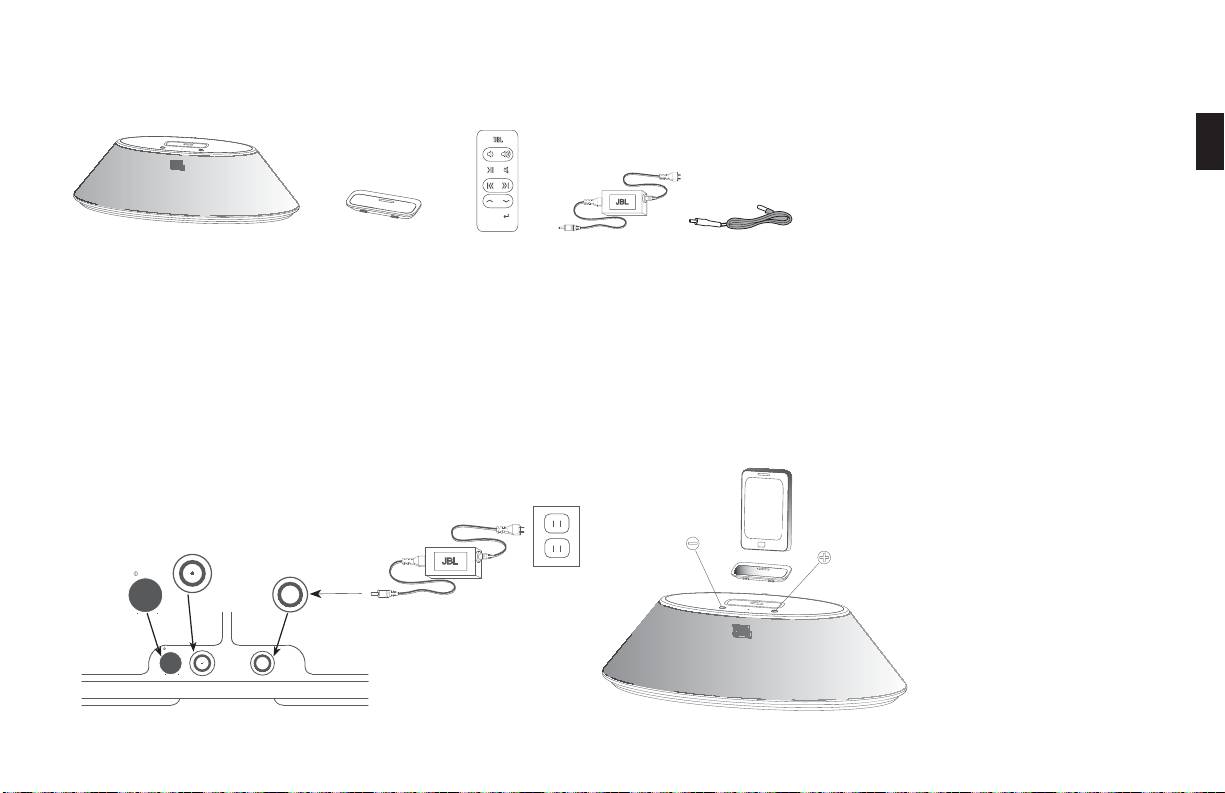

AUSPACKEN DES JBL ON STAGE

400P

PACKEN SIE DAS SYSTEM VORSICHTIG AUS - ÜBERPRÜFEN SIE DEN LIEFERUMFANG:

Infrarot-Fernbedienung

Deutsch

Audio-Verbindungskabel

JBL On Stage

™*

400P

Adapter für den

Netzteil

iPhone und iPod

KURZANLEITUNG ZUR INBETRIEBNAHME

•

Stecken Sie den kleinen zylindrischen Stecker am einen Netzteilkabel in den Stromversorgungsanschluss (DC-In) des Geräts und stecken Sie den Netzstecker am

anderen Kabel in eine Netzsteckdose.

•

Drücken Sie anschließend den Betriebsschalter – daraufhin leuchtet eine grüne LED auf und zeigt an, dass das Gerät betriebsbereit ist.

•

Nehmen Sie den für Ihren iPod/iPhone geeigneten Adapter und platzieren Sie ihn mit festem Druck im Andockbereich Oberseite des Lautsprechersystems,

(siehe Abbildung).

•

Platzieren Sie anschließend Ihren iPod/iPhone im Dock und überprüfen, ob er fest sitzt.

•

Die Lautstärke können Sie anhand der beiden Tasten ( „+“ und „-“ ) erhöhen bzw. verringern. Zum Stummschalten drücken Sie gleichzeitig beide Tasten. Durch

nochmaliges Drücken einer der beiden Tasten können Sie die Wiedergabe jederzeit fortsetzen.

Anschlussbuchse

Zusatzanschluss

für Netzgerät

(AUX) für

externe

Netzschalter

Audioquellen

WWW.JBL-AUDIO.DE

23

TECHNISCHE DATEN

WAS TUN BEI STÖRUNGEN?

JBL ON STAGE

™*

400P

TONQUALITÄT

Frequenzumfang: 40 Hz bis 20 kHz

Problem Mögliche Ursache Lösung Hinweis

Leistungsaufnahme: max. 55 Watt

JBL On Stage

™*

400P gibt

Fehlerhafte/keine Stromversorgung Stellen Sie sicher, dass die Steckdose bzw. die Stek-

Leuchtet die LED? Wenn nicht,

JBL On Stage

™*

400P-Wandler: 1 x Atlas

™*

(45 mm)

keinen Ton von sich

kerleiste auch Strom führt. Überprüfen Sie, ob auch

dann bekommt der JBL On Stage

alle geschalteten Steckerleisten und die Schalter des

400P keinen Strom – versuchen

4 x Odyssey

®

(25 mm)

Lautsprechersystems eingeschaltet sind.

Sie, dieses Problem mit den

angegebenen Hinweisen zu

Leistung: 1 x 30 Watt (Bass)

beseitigen.

2 x 15 Watt (Hochtöner) bei

Falsche Audioquelle ausgewählt Stellen Sie sicher, dass Ihr iPod/iPhone korrekt ins

Dock eingeklinkt ist bzw. das Verbindungskabel

1% Gesamtklirrfaktor

zur externen Audioquelle korrekt angeschlossen

Eingangs-impedanz: > 10 kOhm

ist. Erhöhen Sie die Lautstärke. Testen Sie das

System mit einer mit Sicherheit funktionierenden

Geräuschabstand: > 85 dB

Audioquelle, z. B. Ihrem iPod/iPhone: Verbinden Sie

den AUX-Eingang mit dem Kopfhörerausgang Ihres

Eingangsempfi ndlichkeit: 250 mV bei Nennleistung (RMS)

iPod/iPhone.

Betriebsspannung: 120 Volt, 60 Hz

Ton ist nur aus einem Kanal

Das iPod/iPhone - bzw. Audiokabel

Stellen Sie bitte sicher, dass alle Verbindungskabel

Wenn Sie ein anderes (längeres)

zu hören

ist nicht richtig angeschlossen oder

korrekt angeschlossen sind.

oder ein Verlänge rungskabel

(USA/Kanada) Wechselspannung

sitzt nicht fest

verwenden, stellen Sie sicher,

dass sich an jedem Ende ein

Betriebsspannung: 220-240 Volt, 50 Hz oder 60 Hz

3,5-mm-Stereoklinkenstecker

(Europa/Großbritannien) Wechselspannung

befi ndet.

Verzerrungen (Rauschen,

Rauschen und Brummen können

Schalten Sie versuchsweise den Monitor aus und

Betriebsspannung: 100 Volt, 50 Hz oder 60 Hz

Brummen oder Knacken)

durch Signale aus Monitoren,

prüfen Sie, ob das Problem weiter besteht. Verlegen

(Japan) Wechselspannung

Mobiltelefonen oder anderen, Hoch-

Sie die Kabel zum JBL On Stage 400P weiter weg

frequenz aussen denden Geräten

vom Monitor.

Betriebsspannung: 240 Volt, 50 Hz oder 60 Hz

verursacht werden.

(Australien) Wechselspannung

Zu viel Bass und/oder Höhen Der JBL OnStage 400P wird

Stellen Sie bitte sicher, dass Sie den Audioeingang

möglicherweise durch das Signal

des JBL On Stage 400P mit einem passenden

UL/CUL/CE-Zertifi ziert

einer angeschlossenen Audioquelle

Tonausgang (Line Out) einer geeigneten Audioquelle

übersteuert.

verbunden haben.

Maße (B x T x H): 362 x 183 x 95 mm

Überprüfen Sie, ob alle Kabel korrekt sitzen.

Gewicht: 1,7 kg

Lautstärke zu hoch eingestellt. Überprüfen Sie den Ausgangspegel der Audioquelle.

Hersteller der Stromversorgung: JBL, Inc.

Manche Geräte verursachen Verzerrungen, wenn sie

bei voller Lautstärke spielen.

Netzteil-Modell: 700-0084

Überprüfen Sie die EQ-

Unsere Empfehlung: Wenn die angeschlossene

Einstellungen Ihres iPod/iPhone

Audioquelle über einen integrierten Equalizer verfügt,

bzw. der Audioquelle.

sollten Sie ihn auf „linear“ stellen bzw. deaktivieren.

Lautes Brummen oder

Verbindungskabel sind nicht

Überprüfen Sie die Verbindungskabel.

Krachen zu hören

korrekt angeschlossen

Über die Lautsprecher sind

Über die Verbindungskabel gelan-

Wickeln Sie überschüssige Kabel auf – sind sie zu

fremde Radiosender und/oder

gen Funkstörungen ins Gerät

lang, wirken sie wie Antennen.

Störungen zu hören

Beim Andocken erscheint im

Veraltete iPhone-Firmware. Aktualisieren Sie die Firmware Ihres iPhone.

Display die Fehlermeldung

"Gerät ist nicht iPhone-

Entfernen Sie das iPhone aus dem Dock und klinken

kompatibel".

Sie es wieder ein.

24

JBL ON STAGE 400

P BEDIENUNGSANLEITUNG

WAS TUN BEI STÖRUNGEN?

LADEN

Problem Mögliche Ursache Lösung Hinweis

Deutsch

Der Akku im iPod/iPhone wird nicht

Sie verwenden den falschen Adapter Stellen Sie bitte sicher, dass Sie einen zu Ihrem iPod/iPhone-

aufgeladen

Modell passenden Adapter verwenden

Die Verbindung zwischen iPod/iPhone und

Stellen Sie sicher, dass Ihr iPod/iPhone richtig in der Docking-

Docking-Station ist nicht vollständig hergestellt

Station sitzt.

ENTSORGUNG: Dieses Gerät besteht aus elektronischen Komponenten, die nicht in den normalen Hausmüll gehören.

Sie müssen ordnungsgemäß als elektronische Altgeräte entsorgt werden.

WICHTIG: Verwenden Sie ausschließlich nicht wiederaufl adbare Alkali-Batterien vom Typ UM4/AAA/LR03.
