Eizo FlexScan S1501-B: Средства управления и их назначение

Russia

2

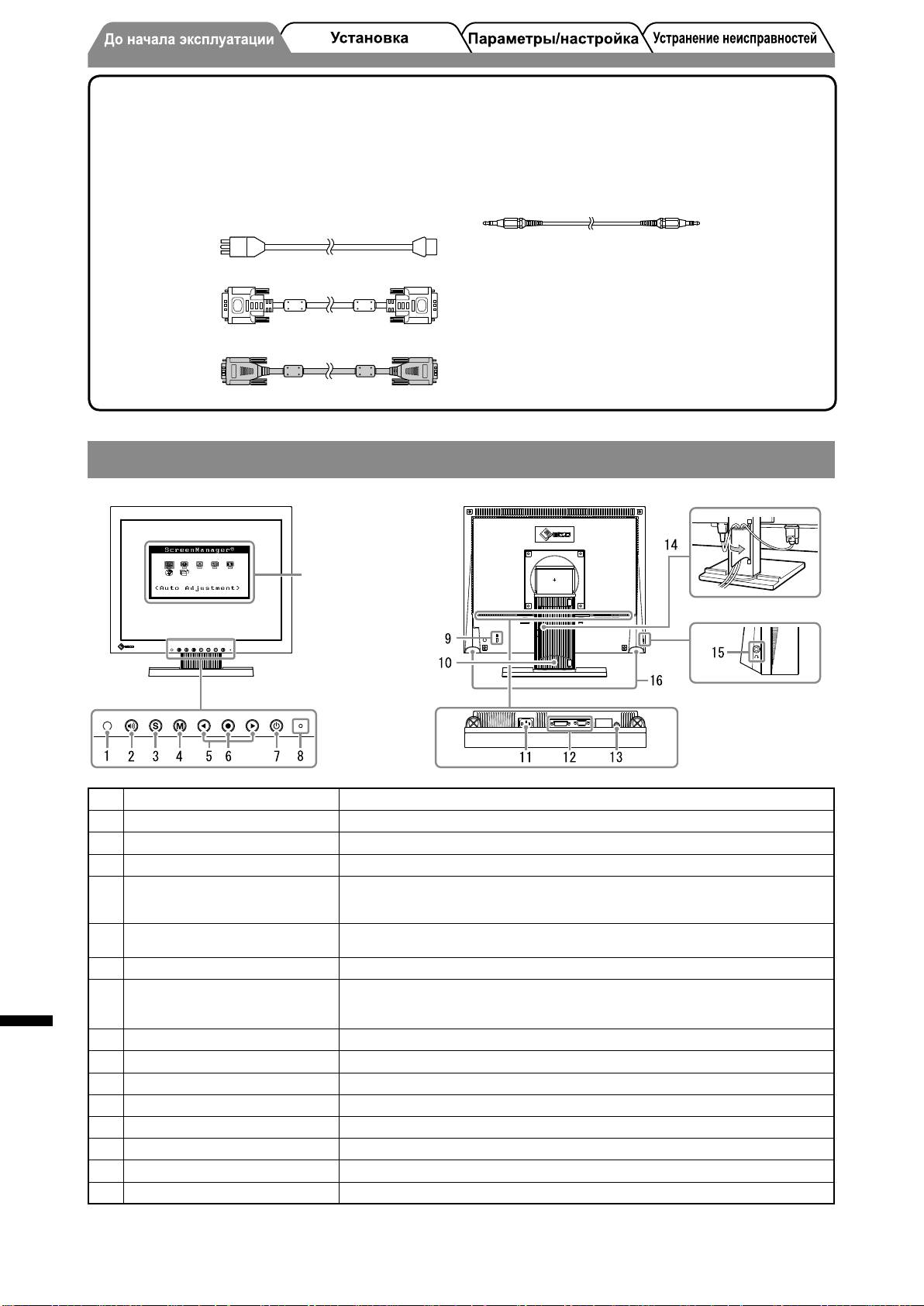

Содержимое упаковки

Убедитесь, что все следующие компоненты имеются в упаковке. Пожалуйста, обращайтесь к продавцу за помощью,

если что-либо из перечисленного ниже отсутствует или повреждено.

ПРИМЕЧАНИЕ

•

Сохраните упаковку и материалы для будущего перемещения или перевозки монитора.

□ Монитор

□ Кабель с мини-разъемом стерео

□ Шнур питания

□ EIZO LCD Utility Disk (CD-ROM)

• Рук

оводство пользователя

□ Цифровой сигнальный кабель: FD-C39

□ Руководство по установке (данное руководство)

□ Ограниченная гарантия

□ Сведения по утилизации

□ Крепежные винты (M4 x 12, 4 шт.)

□ Аналоговый сигнальный кабель: MD-C87

Средства управления и их назначение

Меню параметров

®

(*ScreenManager

)

1

Датчик

Датчик определяет яркость наружного освещения. Функция регулятора яркости (стр. 5)

2

Кнопки регулировки громкости

Отображение меню настройки громкости (стр. 4).

3

Кнопка выбора входного сигнала

Переключение входных сигналов при подключении к двум компьютерам.

4 Кнопка режима

Отображение режима точной настройки контрастности FineContrast (стр. 4).

5 Кнопки управления (влево,

• Отображение экрана настройки яркости (стр. 5).

вправо)

•

Выбор элемента настройки или увеличение/уменьшение настраиваемых

значений для расширенных настроек в меню параметров (стр. 5).

6 Кнопка ввода Отображение меню параметров, определение элемента в экране меню,

а также сохранение настроенных значений.

7 Кнопка питания Включение/выключение питания.

8 Индикатор питания Показывает рабочее состояние монитора.

Синий: рабо

чий режим Оранжевый: режим энергосбережения

Не горит: питание выключено

9 Разъем для кодового замка Поддерживает систему безопасности MicroSaver компании Kensington.

10

Стойка

Используется для регулировки высоты и угла наклона экрана монитора.

11 Разъем питания Подключение разъема питания.

12

Разъемы для входных сигналов

Bлево: Разъем DVI-D/Bправо: 15-штырьковый мини-разъем.

13 Мини-разъем стерео Подключение кабеля с мини-разъемом стерео.

14 Держатель кабеля Крышка для кабелей монитора.

15 Гнездо для наушников Подключение наушников.

16 Громкоговоритель Вывод аудиоисточника.

®

*

ScreenManager

- это название EIZO для меню параметров. (Подробнее об использовании меню ScreenManager см. в

руководстве пользователя на CD-ROM.)
