Eizo FlexScan S1501-B: Att ansluta kablarna

Svenska

3

FelsökningInställning/justeringInstallationFöre användningen

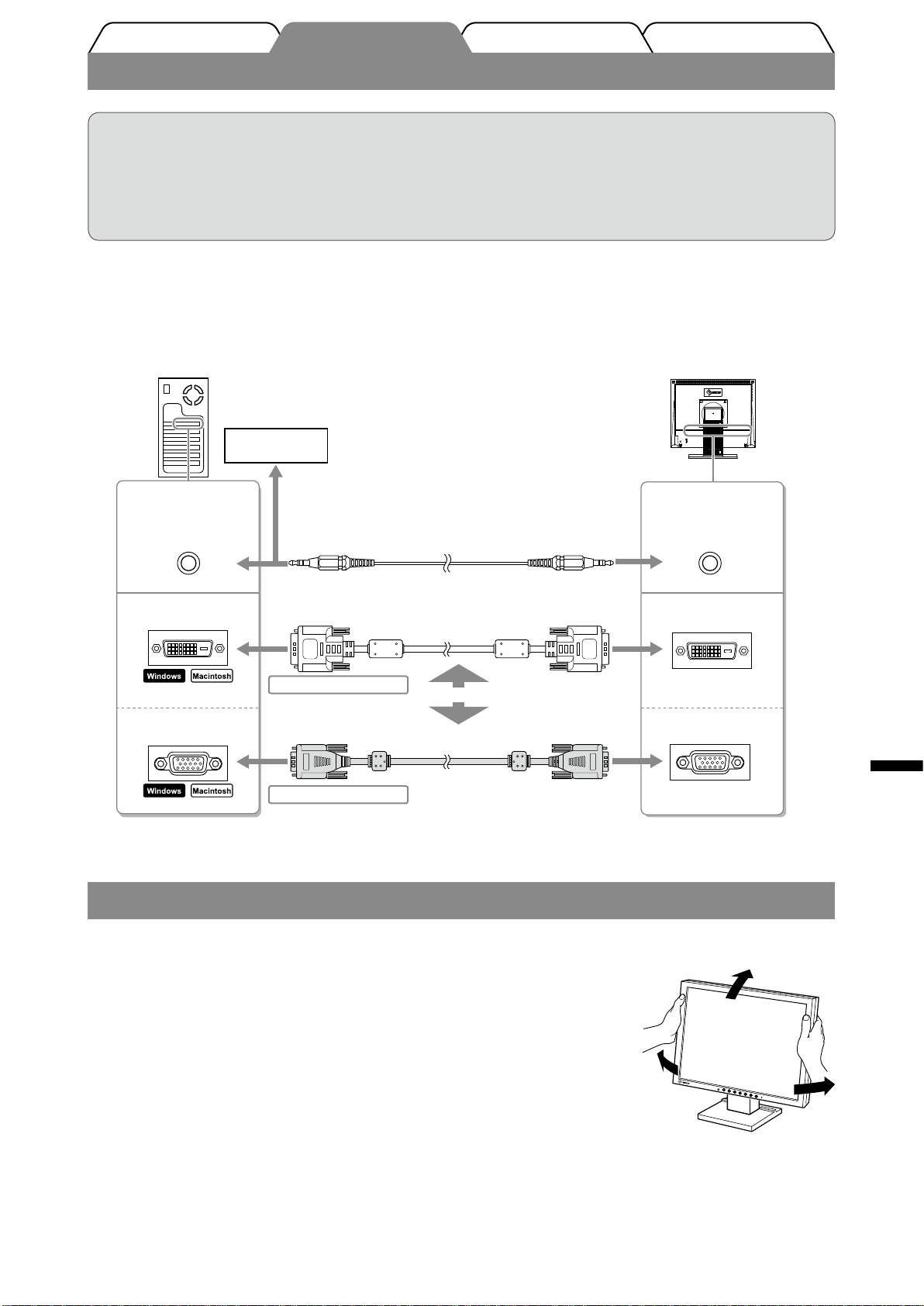

Att ansluta kablarna

Observera

• När du byter ut en bentlig skärm mot S1501-B skall du försäkra dig om att du ändrar datorns

inställningar för upplösning och vertikal frekvens till de som är tillgängliga för S1501-B genom att se till

upplösningstabellen (baksidan av omslagssidan) innan du ansluter datorn.

OBS!

• När du ansluter två datorer till monitorn skall du se användarmanualen på CD-skivan.

Kontrollera att monitorn och datorn är avstängda.

1

Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

2

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

CD-spelare,

etc

Anslutningar på

Anslutningar på

datorn

monitorn

Audio-utgångsanslutning

Audioingångsanslutning

Kabel med ministereokontakt (medföljer)

DVI-D-anslutning

Signalkabel FD-C39 (medföljer)

DVI-D-anslutning

Digital anslutning

eller

D-sub minianslutning

D-sub minianslutning

med 15 stift

Signalkabel MD-C87 (medföljer)

med 15 stift

Analog anslutning

Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen.

3

Justera skärmhöjd och vinkel

Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.
