Инструкция к Шредеру Intimus 45 CC3

ELEMENTI DI COMANDO:

7 = Indicatore di controllo (Fig. 1)

“Lubrificare con olio l’utensile di taglio”

Si accende quando occorre lubrificare con olio l’utensile di

taglio della versione cross-cut. La procedura deve essere

confermata premendo il tasto di corsa indietro (4) (vedi

descrizione nel capitolo “MANUTENZIONE UTENSILE DI

TAGLIO”).

8 = Indicatore di controllo (Fig. 1)

“Sportello aperto” / “Guasto sportello”

“Sportello aperto”

Si accende quando è aperto lo sportello dell’armadietto

inferiore.

L’apparecchio

viene

disinserito

automaticamente e non può essere reinserito finché è

aperto lo sportello.

“Guasto elettrico”

Lampeggia

quando vi è un guasto elettrico del sensore

sportello. L’apparecchio viene disinserito. Rivolgersi al

proprio rivenditore specializzato.

9 = Indicatore di controllo (Fig. 1)

“Sovraccarico del motore” /

“Guasto elettrico”

Per le istruzioni consultare la rispettiva descrizione nel

capitolo “GUASTO”.

“Salvamotore”

Si accende dopo che il motore si è disinserito a causa di

un sovraccarico. L’apparecchio non può essere inserito

durante la fase di raffreddamento del motore.

“Guasto elettrico”

Lampeggia

quando vi è un guasto elettrico

all’interno della scheda di circuito di controllo.

Contemporaneamente lampeggia l’indicatore a LED

del tasto funzione (2). L’apparecchio viene disinserito.

Rivolgersi al proprio rivenditore specializzato.

10 = Indicatore di controllo

“Contenitore di CD/DVD pieno” (Fig. 1)

Si accende quando il contenitore di CD/DVD è pieno e deve

essere svuotato. L’utensile di taglio per la frantumazione di

CD/DVD viene disinserito. Lo svuotamento del contenitore

di CD/DVD deve essere confermato premendo il tasto di

corsa in avanti (3).

Nota:

si può continuare ad usare l’utensile di taglio per la

frantumazione di carta.

11 = Indicatore di controllo

“Sacchetto di raccolta della carta pieno” (Fig. 1)

Si accende quando il sacchetto di raccolta della carta è

pieno e deve essere svuotato. L’utensile di taglio per la

frantumazione di carta viene disinserito.

Nota:

si può continuare ad usare l’utensile di taglio per la

frantumazione di CD/DVD.

12 = Vano di alimentazione della carta (Fig. 3)

13 = Vano di alimentazione di CD/DVD (Fig. 3)

14 = Sacchetto di raccolta della carta (Fig. 4)

15 = Contenitore di raccolta di CD/DVD (Fig. 4)

16 = Telaio del sacchetto (Fig. 4)

17 = Contenitore dell’olio (Fig. 4, 6)

Il distruggi documenti non deve essere utilizzato in

nessun caso come posto a sedere o scalino. Pericolo

di caduta per via del cedimento del materiale!

INSERIMENTO DELL’APPARECCHIO:

Per commutare l’apparecchio sullo stato “pronto per l’uso”

procedere come segue:

- Azionare brevemente il tasto funzione (2).

- L’indicatore a LED del tasto funzione (2) si accende e

segnala che l’apparecchio è “pronto per l’uso”.

- L’apparecchio può essere caricato.

ALIMENTAZIONE DI MATERIALE:

Alimentare la

carta

nell’utensile di taglio

attraverso il vano di

alimentazione della carta (12) (Fig. 3).

Alimentare i

supporti di dati

(CD, DVD o carte di credito)

nell’utensile di taglio uno dopo l’altro attraverso il vano di

alimentazione separato per CD/DVD (13) (Fig. 3).

L’apparecchio commuta automaticamente sulla corsa in avanti,

carica il materiale e si disinserisce automaticamente al termine

della frantumazione.

Durante l’alimentazione della carta non inserire mai

contemporaneamente CD/DVD e viceversa!

Note:

per la frantumazione di fogli trasparenti, l’apparecchio deve

essere commutato manualmente sulla corsa in avanti (mantenere

premuto il tasto di corsa in avanti (3) per ca. 2 secondi).

La frantumazione può essere arrestata in qualsiasi momento

azionando il tasto funzione (2) (funzione “stop”). Per proseguire,

mantenere premuto il tasto di corsa in avanti (3) per ca. 2 secondi.

L’apparecchio si disinserisce automaticamente se non viene

utilizzato per ca. 5 minuti.

Non caricare mai nell’apparecchio una quantità di

materiale superiore a quella massima indicata (vedi

“DATI TECNICI”)!

Se viene ciononostante caricata una quantità

eccessiva di materiale nell’utensile di taglio,

consultare la voce “INCEPPAMENTO DI MATERIALE

NELL’APPARECCHIO” nel capitolo “GUASTO”.

Due contenitori di raccolta separati garantiscono la raccolta

differenziata dei rifiuti.

SVUOTAMENTO DEL SACCHETTO DI RACCOLTA

DELLA CARTA (Fig. 4):

Quando il sacchetto di raccolta della carta è pieno, l’apparecchio si

disinserisce. Si accende l’indicatore di controllo (11). Procedere

come segue:

- Aprire lo sportello. Si accende l’indicatore di controllo (8).

Se vi è ancora del materiale in uno dei vani di alimentazione, si

accende anche l’indicatore di controllo (6).

- Estrarre il telaio del sacchetto (16) con il sacchetto agganciato

per la carta (14) e il contenitore montato di raccolta di CD/DVD

(15) dalla parte inferiore dell’alloggiamento.

- Estrarre il contenitore di raccolta di CD/DVD, rimuovere il

sacchetto per la carta e svuotare il contenuto. L’indicatore di

controllo (11) si spegne.

- Agganciare il sacchetto svuotato al telaio (16), montare il

contenitore di raccolta di CD/DVD e inserire nuovamente il telaio

con il sacchetto e il contenitore di raccolta di CD/DVD nella parte

inferiore dell’alloggiamento.

- Chiudere lo sportello. L’indicatore di controllo (8) ) si

spegne.

- Se l’indicatore di controllo (6) è acceso

azionare brevemente

il tasto di corsa in avanti (3). Il materiale rimasto nel vano di

alimentazione viene frantumato e l’indicatore si spegne.

Nota:

l’apparecchio funziona solo se lo sportello è chiuso!

SVUOTAMENTO DEL CONTENITORE DI RACCOLTA

DI CD/DVD (Fig. 4):

Nota:

il controllo del livello di riempimento del contenitore di

raccolta di CD ha luogo mediante il conteggio delle procedure di

frantumazione.

Raggiunto il numero di CD/DVD programmato nell’unità di controllo

(ca. 20 pezzi), l’apparecchio si disinserisce. L’indicatore di controllo

(10) si accende.

Procedere come segue:

- Aprire lo sportello. L’indicatore di controllo (8) si accende e

l’indicatore a LED del tasto di corsa in avanti (3) e l’indicatore

di controllo (10)

lampeggiano

- Estrarre il telaio del sacchetto (16) con il sacchetto agganciato

(14) e il contenitore montato di raccolta di CD/DVD (15) dalla

parte inferiore dell’alloggiamento, rimuovere il contenitore di

raccolta di CD/DVD e svuotare il contenuto.

- Azionare brevemente il tasto di corsa in avanti (3) per

confermare lo svuotamento del contenitore di raccolta di CD/

DVD. Il conteggio inizia di nuovo da zero. L’indicatore di controllo

(10) e l’indicatore a LED del tasto di corsa in avanti (3) si

spengono.

- Montare il contenitore di raccolta di CD/DVD nel telaio del

sacchetto (16) e inserire nuovamente il telaio con il sacchetto e il

contenitore nella parte inferiore dell’alloggiamento.

- Chiudere lo sportello. L’indicatore di controllo (8) ) si

spegne.

Nota:

l’apparecchio funziona solo se lo sportello è chiuso!

INDICATORE DINAMICO DELLO STATO DI CARICO:

Per evitare l’inceppamento di materiale e garantire il funzionamento

continuo ed efficiente dell’apparecchio, durante la procedura di

frantumazione il rispettivo grado di carico del motore viene indicato

come segue da una luce diffusa nel vano di alimentazione:

luce verde:

carico < 50%

luce gialla:

carico 50 - 75%

luce rossa:

carico 75 - 100%

Fig. 1

Fig. 4

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

Fig. 3

90972 5 04/13

USO

I

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

INCEPPAMENTO DI MATERIALE NELL’APPARECCHIO:

(Funzione autoreverse)

In caso di inceppamento dovuto al caricamento eccessivo di

materiale, l’apparecchio reagisce come segue:

- L’utensile di taglio si blocca, esegue poi una breve corsa

indietro (il materiale viene sbloccato) e si arresta. Il motore

viene disinserito. L’indicatore di controllo (6) si accende.

Procedere come segue:

Inceppamento della carta nel vano di alimentazione della

carta (12)

- Rimuovere la carta riportata indietro.

- L’utensile di taglio esegue automaticamente una corsa in

avanti e frantuma i resti di carta rimasti nell’utensile di taglio.

Durante la corsa in avanti è acceso l’indicatore a LED del

tasto di corsa in avanti (3). L’indicatore di controllo (6) si

spegne.

- Proseguire la frantumazione con una quantità di carta

inferiore.

Inceppamento del materiale nel vano di alimentazione di CD/

DVD (13)

- Rimuovere il materiale riportato indietro.

Rimuovere il materiale con cautela. Pericolo di

lesioni a causa di spigoli taglienti!

- Il materiale residuo viene alimentato di nuovo automaticamente

nell’utensile di taglio e frantumato. Durante la corsa in avanti

è acceso l’indicatore a LED del tasto di corsa in avanti (3).

L’indicatore di controllo (6) si spegne.

- Al termine della frantumazione del materiale residuo,

proseguire la frantumazione con la giusta quantità di

materiale.

- Se necessario, commutare l’utensile di taglio a mano in modo

alternato sulla corsa in avanti e indietro tante volte finché il

materiale non è stato completamente frantumato.

ALIMENTAZIONE PARALLELA DI MATERIALE:

Se viene immesso contemporaneamente del materiale in

entrambi i vani di alimentazione, l’apparecchio reagisce come

segue:

- L’utensile di taglio si blocca, esegue poi una breve corsa

indietro (il materiale viene sbloccato) e si arresta. Il motore

viene disinserito. L’indicatore di controllo (6) si accende.

- Rimuovere il materiale da uno dei vani.

- Azionare brevemente il tasto di corsa in avanti (3). Il materiale

dell’altro vano viene caricato nell’utensile di taglio e frantumato.

L’indicatore di controllo (6) si spegne.

FOTOCELLULA OCCUPATA ALL’APERTURA SPORTELLO:

Se all’apertura dello sportello si trova ancora del materiale in uno

dei vani di alimentazione, il motore si disinserisce e l’utensile di

taglio si arresta. L’indicatore di controllo (6) si accende.

Chiudere lo sportello e confermare lo stato azionando brevemente

il tasto di corsa in avanti (3). Il materiale presente viene caricato

nell’utensile di taglio e frantumato.

FOTOCELLULA OCCUPATA ALL’INSERIMENTO:

Se all’inserimento dell’apparecchio si trova del materiale in uno

dei due vani di alimentazione, l’indicatore di controllo (6) si

accende.

Rimuovere il materiale e confermare lo stato azionando

brevemente il tasto di corsa in avanti (3).

SALVAMOTORE:

In caso di sovraccarico, il motore si disinserisce e l’indicatore di

controllo (9) si accende.

Dopo un tempo di raffreddamento di ca. 25-40 minuti (a seconda

del modello e della temperatura ambiente) si può reinserire

l’apparecchio.

GUASTO ELETTRICO:

In caso di

luce lampeggiante

sia dell’indicatore di controllo

(9) sia dell’indicatore a LED dell’interruttore di funzione (2)

o solo dell’indicatore di controllo (8), vi è un guasto elettrico.

L’apparecchio non può essere inserito.

Rivolgersi in tal caso al proprio rivenditore specializzato.

LISTA DI CONTROLLO IN CASO DI GUASTO:

Se l’apparecchio non funziona, verificare i seguenti punti:

- Il

connettore

è inserito in una presa di rete?

- Lo

sportello

è chiuso?

- Il

sacchetto di raccolta della carta

è pieno?

Seguire le istruzioni “SVUOTAMENTO DEL SACCHETTO DI

RACCOLTA DELLA CARTA”.

- Il

contenitore di raccolta di CD/DVD

è pieno?

Seguire le istruzioni “SVUOTAMENTO DEL CONTENITORE

DI RACCOLTA DI CD/DVD”.

- Vi è un

inceppamento di materiale

nell’apparecchio?

Seguire le istruzioni “INCEPPAMENTO DI MATERIALE

NELL’APPARECCHIO”.

- Il motore è sovraccarico?

Vedere al punto “SALVAMOTORE”.

Se nessuno dei punti suindicati è pertinente, rivolgersi al

proprio rivenditore specializzato.

Fig. 5

Fig. 6

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

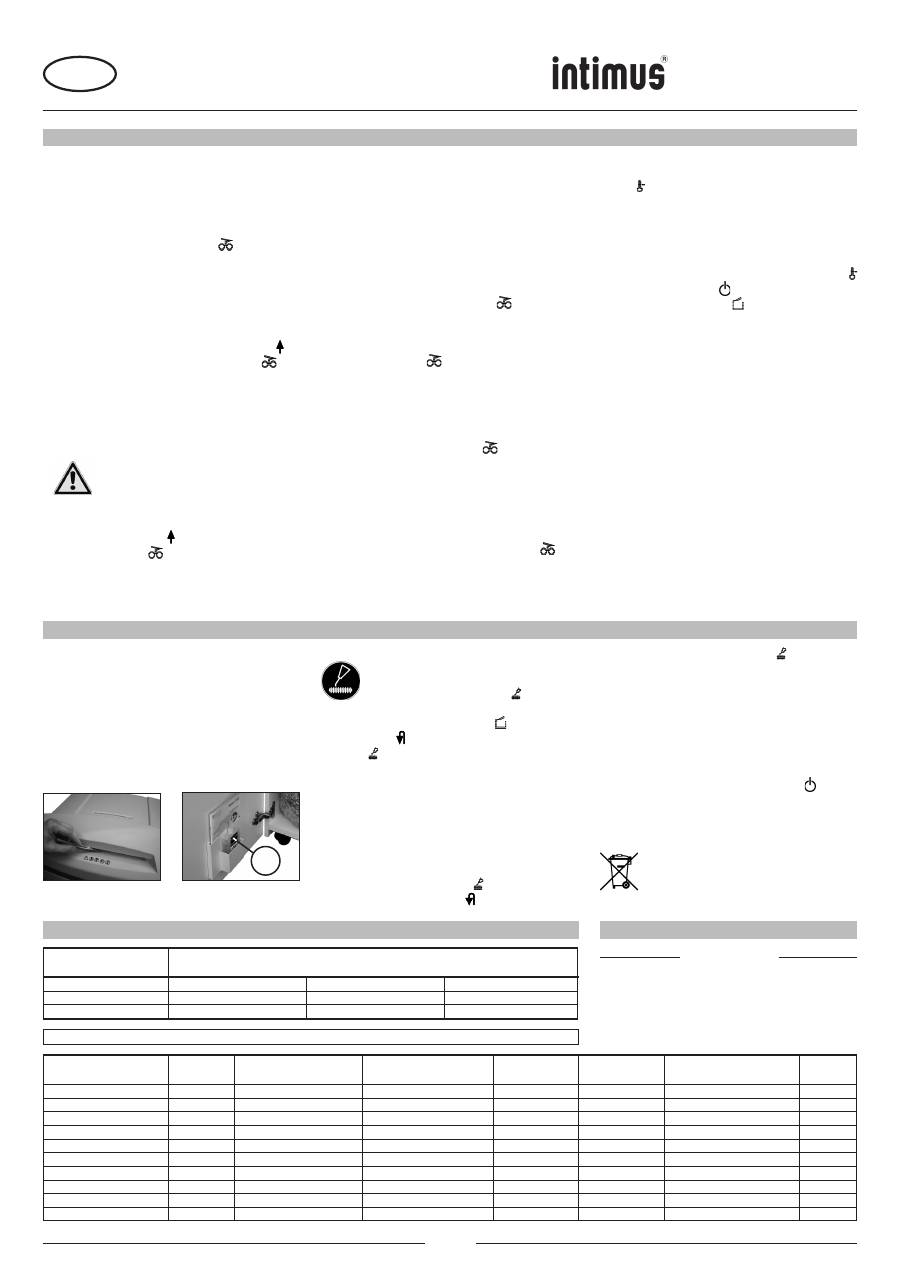

MANUTENSIONE / SMALTIMENTO

ANOMALIE DI FUNZIONAMENTO

DATI TECNICI

ACCESSORI SPECIALI

finché non si spegne l’indicatore di controllo

(7).

- Chiudere nuovamente lo sportello.

L’utensile di taglio inizia ora automaticamente un ciclo di pulizia

(corsa in avanti/indietro) e infine si disinserisce. L’apparecchio è di

nuovo pronto per l’uso. Per un’ulteriore ordinazione dell’olio speciale,

vedere al punto “ACCESSORI SPECIALI”.

FUNZIONE AUTOMATICA DI RISPARMIO ENERGETICO:

Se l’apparecchio non viene utilizzato per ca. 5 minuti, esso si

disinserisce automaticamente. L’indicatore a LED del tasto

funzione (2) per la funzione “pronto per l’uso” si spegne. Per reinserire

l’apparecchio, azionare brevemente il tasto funzione.

SMALTIMENTO DELL’APPARECCHIO:

Al termine del ciclo di vita dell’apparecchio, questo deve

essere smaltito nel rispetto dell’ambiente. Non gettare

nessun componente dell’apparecchio o dell’imballaggio

insieme ai rifiuti domestici.

I

PULIZIA DELLE FOTOCELLULE (Fig. 5):

Se restano dei pezzi di carta nella fessura di alimentazione (ad es.

dopo un inceppamento della carta) è possibile che l’apparecchio non

si disinserisca più per via della fotocellula “bloccata”.

Si possono rimuovere i pezzi di carta e/o pulire la fotocellula

caricando nell’utensile di taglio un altro foglio di carta o commutando

l’apparecchio sulla corsa indietro e pulendo gli “occhi” della fotocellula

con un pennello.

MANUTENZIONE UTENSILE DI TAGLIO (CROSS-CUT):

Gli utensili di taglio cross-cut devono essere lubrificati con

olio dopo un dato intervallo di funzionamento.

Se si accende l’indicatore di controllo (7), procedere

come segue:

Aprire lo sportello. L’indicatore di controllo (8) si accende e

l’indicatore a LED del tasto di corsa indietro (4) e l’indicatore

di controllo (7)

lampeggiano

. Prelevare il contenitore dell’olio

(17) (Fig. 6) dal supporto nello sportello e chiudere nuovamente lo

sportello.

Spargere dell’olio su un foglio di carta e caricare poi il foglio attraverso

il vano di alimentazione della carta (12).

La carta viene caricata e lubrifica con olio l’utensile di taglio.

Nota: perché l’indicatore si spenga dopo la lubrificazione con

olio si deve confermare questa procedura come segue:

- Aprire lo sportello quanto basta perché si accenda l’indicatore di

controllo (8). Gli indicatori di controllo (7) e (4) lampeggiano.

- Azionare il tasto di corsa indietro (4) e mantenerlo premuto

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

Denominazione

N. di matricola.

Saco di plastica, 440x330x600x0,05 mm (45)

83079

Saco di plastica, 440x330x950x0,05 mm (60)

99977

Bottiglietta olio, 110 ml

88035

Nota:

Per le ordinazioni di pezzi accessori speciali si

prega di rivolgersi al proprio rivenditore specializzato.

* riferiti a carta A4 70g/m

a 230V/50Hz

Modello

Tipo

Larghezza di taglio

Potenza di taglio

Larghezza utile

Livello

Dimensioni

Peso

carta / CD,DVD

lavoro

rumorosità

L x P x A

intimus 45SC2

278-4S

3,8 mm / 8 mm

22-24 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm / 8 mm

13-15 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm / 8 mm

10-11 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm / 8 mm

5-6 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm / 8 mm

5-6 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm / 8 mm

22-24 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm / 8 mm

13-15 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm / 8 mm

10-11 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm / 8 mm

5-6 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm / 8 mm

5-6 fogli* / 1 pezzo

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

Valvola di dicurezza

(ritard.)

: 220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Modello

Dati allacciamento

Tensione di allacciamento/Frequenza · Assorbimento di corrente · Potenza

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

ÁÎÉÏËÏÃÅÓ ÏÄÇÃÉÅÓ ÁÓÖÁËÅÉÁÓ

ΠΕ∆ΙΟ ΧΡΗΣΗΣ:

Ο καταστροφέας

intimus 45/60SC2/CC3/

CC4/CC5/CC6

είναι μία μηχανή για την

καταστροφή κοινών εγγράφων, αλλά και cd,

dvd, πιστωτικών καρτών και ισκέτων 3,5“.

μηχανή

επιτρέπεται

να

χρησιμοποιηθεί

μόνο

για

την

καταστροφή χαρτιών και πιστωτικών

καρτών και για τον τεμαχισμό cd/dvd

και δισκέτων 3,5“!

Η κοπή άλλων φορέων δεδομένων

μπορεί να προκαλέσεις βλάβες στη

συσκευή (π.χ. καταστροφή του κοπτικού

μηχανισμού κλπ.).

ΤΟΠΟΘΕΤΗΣΗ:

- Ξεπακετάρετε τη συσκευή και στήστε την.

- Κρεμάστε την πλαστική σακούλα στο πλαίσιο

για τη σακούλα.

- Συνδέστε τη συσκευή σε πρίζα (1) (εικ. 2) με

ρεύμα δικτύου (στοιχεία για την ασφάλεια

της

πρίζας

δικτύου

βλέπε

“TEXNIKA

XAΡAKTHΡIΣTIKA“).

H σύνδεση με το δίκτυο να είναι

προσβάσιμη και να βρίσκεται κοντά

στη μηχανή!

H μηχανή να χρησιμοποιείται μόνο

σε κλειστούς και θερμαινόμενους

χώρους (10-25°C)!

Κίνδυνος τραυµατισµού!

ÊÜèå

áéùñï‹ìåíá áíôéêåßìåíá ü∂ùò

åßäç ñïõ÷éóìï‹, ãñáâÜôåò,

êïóì¤ìáôá, ìáêñõÜ ìáëëéÜ

¤ Üëëá ëõôÜ áíôéêåßìåíá íá

âñßóêïíôáé ìáêñõÜ á∂ï ôï Üíïéãìá

ôñïöïäïóßáò ôïõ ìç÷áí¤ìáôïò.

Κίνδυνος τραυµατισµού!

Ìç âÜæåôå ôá ÷∑ñéá

óáò êïíôÜ óôï Üíïéãìá ôñïöïäïóßáò.

<< Óå ∂åñß∂ôùóç êéíä‹íïõ óâ¤óåôå áì∑óùò ôï

ìç÷Üíçìá á∂ï ôïí ãåíéêü äéáêü∂ôç êéíä‹íïõ

¤ ôñáâ¤îôå ôï êáë¥äéï á∂ï ôçí ∂ñßæá!

<< ‡ñßí áíïßîôå ôï ìç÷Üíçìá, ôñáâ¤îôå ôï

êáë¥äéï ∂áñï÷¤ò á∂ï ôçí ∂ñßæá!

Ôõ÷üí å∂éóêåõ∑ò å∂éôñ∑∂åôáé íá åêôåëï‹íôáé

ìüíïí á∂ï åéäéêü ôå÷íßôç!

<< Ï ÷åéñéóìüò ôçò ìç÷áí¤ò å∂éôñœ∂åôáé íá

ãßíåôáé ìüíï á∂ü œíá Üôïìï êÜèå öïñÜ!

Ç äéÜôáîç ôùí óôïé÷åßùí áóöáëåßáò âáóßæåôáé

óå áóöáë¤ ÷ñ¤óç ó¥ìöùíá ìå ôïí „Xåéñéóìü

á∂ü œíá Üôïìï“.

<< Êáôá ôçí äéáäéêáóßá ôåìá÷éóìï‹ äåí

å∂éôñ∑∂ïíôáé ï∂ïéåóä¤∂ïôå Üëëåò

å∂åìâÜóåéò óôï ìç÷Üíçìá (∂.÷. êáèÜñéóìá

êë∂.)!

Η µηχανή αυτή δεν είναι παιχνίδι και δεν

ενδείκνυται για την χρήση από παιδιά!

Η συνολική κατασκευή αναφερόμενη σε

θέματα ασφαλείας (διαστάσεις, ανοίγματα

τροφοδοσίας, απενεργοποίση σε περίπτωση

κινδύνου κλπ.) της μηχανής αυτής δεν

συμπεριλαμβάνει εγγύηση για ακίνδυνο χειρισμό

από παιδιά.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

ΧΕΙΡΙΣΜΟΣ

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

GR

Åéê. 1

Åéê. 2

Åéê. 3

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

1 = Φις δικτύου (εικ. 2)

Συνδέοντας τη μηχανή μέσω του φις με

το δίκτυο η μηχανή βρίσκεται καταρχή σε

απανεργοποιημένη κατάσταση.

2 = ∆ιακόπτης λειτουργίας (εικ. 1)

“Ετοιµότητα

για

λειτουργία“

“Απενεργοποιηµένη κατάσταση“ / “Στοπ“

Αυτός ο διακόπτης περιλαμβάνει τρεις

λειτουργίες:

α)

“Ετοιµότητα για λειτουργία“

πιέζοντας ελαφρά αυτό το πλήκτρο

ενεργοποιείται η μηχανή στην κατάσταση

“Ετοιμότητα για λειτουργία“.

Συγχρόνως ανάβει η ενσωματωμένη ένδειξη

LED .

β)

“Aπενεργοποιηµένη κατάσταση“

Εάν πιεστεί αυτό το πλήκτρο στην κατάσταση

“Ετοιμότητα για λειτουργία“ επί περ. 3 δευτ.,

απενεργοποιείται η μηχανή.

Συµβουλή:

Σε περίπτωση μη χρήσης της

μηχανής για διάστημα περ. 5 λεπτών, η

μηχανή απενεργοποιείται αυτόματα.

γ)

“Στοπ“

Εάν πιεστεί ελαφρά αυτό το πλήκτρο κατά

τη διάρκεια λειτουργίας του κοπτικού

μηχανισμού,

απενεργοποιείται

και

ακινητοποιείται ο μηχανισμός.

3 = ∆ιακόπτης κίνησης προς τα εµπρός (εικ. 1)

Αυτός ο διακόπτης περιλαμβάνει τρεις

λειτουργίες:

α)

Με ελαφριά πίεση του πλήκτρου

κινείται ο κοπτικός μηχανισμός για

μερικά δευτερόλεπτα προς τα εμπρός,

π.χ. για εξαγωγή κατάλοιπων από τον

κοπτικό μηχανισμό. Συγχρόνως ανάβει η

ενσωματωμένη ένδειξη LED .

β)

Εάν πιεστεί αυτός ο διακόπτης επί περ.

δύο δευτ., ακολουθεί συνεχής λειτουργία

του κοπτικού μηχανισμού προς τα εμπρός

και μπορεί να γίνει πλήρωση της μηχανής.

Συγχρόνως ανάβει η ενσωματωμένη ένδειξη

LED .

4 = ∆ιακόπτης κίνησης προς τα πίσω (εικ. 1)

Με χειρισμό αυτού του διακόπτη ο μηχανισμός

κοπής κινείται σύντομα προς τα πίσω.

Συγχρόνως ανάβει η ενσωματωμένη ένδειξη

LED .

5 = ∆ιάταξη ανίχνευσης µε δέσµη φωτός

(κίνηση προς τα εµπρός) (εικ. 3)

Έναρξη του προγράμματος καταστροφής

μόλις εισαχθεί το υλικό σε μία από τις δύο

εισόδους. Συγχρόνως ανάβει η ένδειξη LED

του διακόπτη κίνησης προς τα εμπρός.

6 = Ένδειξη ελέγχου (εικ. 1)

“Φρακάρισµα υλικών στη συσκευή“

/ “Παράλληλη προσαγωγή υλικών“ /

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας σε άνοιγµα πόρτας ή κατά την

ενεργοποίηση“

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε

περιγραφή στο κεφάλαιο “ΒΛΑΒΗ“.

α)

“Μπλοκάρισµα υλικού στη συσκευή“

Ανάβει όταν εισήχθη στο μηχανισμό

κοπής πολύ υλικό. Ο μηχανισμός κοπής

μπλοκάρει, κινείται κατόπιν προς τα

πίσω και ακινητοποιείται. Ο κινητήρας

απενεργοποιείται.

β)

“Παράλληλη προσαγωγή υλικού“

Ανάβει, όταν εισήχθη συγχρόνως υλικό

και στους δύο θάλαμους. Ο μηχανισμός

κοπής σταματάει, κινείται κατόπιν προς

τα πίσω και ακινητοποιείται. Ο κινητήρας

απενεργοποιείται.

γ)

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας σε άνοιγµα πόρτας“

Ανάβει οταν κατά το άνοιγμα της πόρτας

υπάρχει ακόμη υλικό σε έναν από τους

δύο θάλαμους. Ακινητοποιείται ο κοπτικός

μηχανισμός. Ο κινητήρας απενεργοποιείται.

δ)

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας κατά την ενεργοποίηση“

Ανάβει οταν κατά την ενεργοποίηση

υπάρχει ακόμη υλικό σε έναν από τους δύο

θάλαμους.

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

Δεν επιτρέπεται με κανένα τρόπο η χρήση

του καταστροφέα σαν κάθισμα ή σκαλίτσα.

Κίνδυνος πτώσης και θραύσης του υλικού!

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ:

Για την ενεργοποίηση της μηχανής στην κατάσταση

“Ετοιμότητα για λειτουργία“ ακολουθήστε τα εξής βήματα:

- Σύντομος χειρισμός του διακόπτη λειτουργίας (2).

- Ανάβει η ένδειξη LED του διακόπτη λειτουργίας (2) για

“Ετοιμότητα για λειτουργία“.

- Μπορεί να εισάγετε υλικά στη μηχανή.

ΕΙΣΑΓΩΓΗ ΥΛΙΚΟΥ:

Εισάγετε τα

χαρτιά

στην σχισμή εισαγωγής χαρτιών (12)

(εικ. 3) για καταστροφή από τον κοπτικό μηχανισμό.

Εισάγετε τους

φορείς δεδοµένων

(cd, dvd ή πιστωτικές

κάρτες) τη μία μετά την άλλη στον χωριστό θάλαμο

εισαγωγής CD/DVD (13) (εικ. 3) για καταστροφή από τον

κοπτικό μηχανισμό.

Η μηχανή ανάβει αυτοάτως στη λειτουργία κίνησης προς

τα εμπρός και απενεργοποιείται αυτόματα μετά τον

τεμαχισμό.

Κατά τη διάρκεια της εισαγωγής χαρτιών

ποτέ μην εισάγετε συγχρόνως CD/DVD ή

αντιστρόφως!

Συµβουλές:

Για την καταστροφή φωτοδιαπερατών

μεμβρανών πρέπει η μηχανή να ενεργοποιηθεί με το χέρι

για κίνηση προς τα εμπρός (κρατήστε πιεσμένο το διακόπτη

κίνησης προς τα εμπρός (3) επί περ. 2 δευτ. ).

Με σύντομο χειρισμό του διακόπτη λειτουργίας (2)

(λειτουργία “Στοπ“) μπορεί να διακοπεί ο τεμαχισμός ανά

πάσα στιγμή. Για συνέχιση κρατήστε πιεσμένο τον διακόπτη

λειτουργάις προς τα εμπρός (3) επί περ. 2 δευτ.

Σε περίπτωση μη χρήσης της μηχανής για διάστημα περ. 5

λεπτών, η μηχανή απενεργοποιείται.

Ποτέ

μην

εισάγετε

στη

συσκευή

περισσότερα υλικά από την αναγφερόμενη

μέγιστη

ποσότητα

(βλέπε

“ΤΕΧΝΙΚΑ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ“) !

Εάν παρόλα αυτά εισαχθούν περισσότερα υλικά

στον κοπτικό μηχανισμό, βλέπε “ΒΛΑΒΕΣ“ στο

εδάφιο “ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΩΝ ΣΤΗ ΣΥΣΚΕΥΗ“.

Για σωστό διαχωρισµό αποβλήτων φροντίζουν δύο

χωριστά τοποθετηµένοι περιέκτες.

ΕΚΚΕΝΩΣΗ ΤΗΣ ΣΑΚΟΥΛΑΣ ΣΥΛΛΟΓΗΣ

ΓΙΑ ΧΑΡΤΙΑ (εικ. 4):

Όταν γεμίσει η σακούλα συλλογής χαρτιών, απενεργοποιείται

η μηχανή. Ανάβει η ένδειξη ελέγχου (11). Ακολουθήστε

τα εξής βήματα:

- Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου

(8).

Εάν υπάρχουν ακόμη υλικά σε έναν από τους θάλαμους

εισαγωγής, ανάβει επιπροσθέτως η ένδειξη ελέγχου

(6).

- Τραβήξτε έξω από το κάτω τμήμα του περιβλήματος το

πλαίσιο της σακούλας (16) με την κρεμασμένη σακούλα

συλλογής χαρτιών (14) και με τοποθετημένο περιέκτη για

CD/DVD (15).

- Αφαιρέστε τον περιέκτη για CD/DVD και τη σακούλα

συλλογής χαρτιών και αδειάστε το περιεχόμενο. Σβήνει

η ένδειξη ελέγχου (11).

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

7 = Ένδειξη ελέγχου (εικ. 1)

“Λάδωµα του κοπτικού µηχανισµού“

Ανάβει όταν πρέπει να λαδωθεί ο κοπτικός

μηχανισμός στο μοντέλο Cross-Cut. H διαδικασία

του λαδώματος πρέπει να επιβεβαιωθεί στον

διακόπτη οπισθολειτουργίας (4) (βλέπε περιγραφή

“ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ“).

8 = Ένδειξη ελέγχου (εικ. 1)

“Ανοικτή πόρτα“ / “Βλάβη πόρτας“

α)

“Ανοικτή πόρτα“

Ανάβει όταν είναι ανοικτή η πόρτα του κάτω

ντουλαπιού. Η μηχανή απενεργοποιείται αυτόματα

και δεν μπορεί να ενεργοποιηθεί όσο είναι ακόμη

ανοικτή η πόρτα.

β)

“Ηλεκτρική βλάβη“

Αναβοσβήνει,

σε περίπτωση ηλεκτρικής βλάβης

στον μηχανισμό του αισθητήρα της πόρτας.

Η μηχανή απενεργοποιείται. Ενημερώστε το

εμπορικό σας κατάστημα.

9 = Ένδειξη ελέγχου (εικ. 1)

“Υπερφόρτωση του κινητήρα“ /

“Ηλεκτρική βλάβη“

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε

περιγραφή στο κεφάλαιο “ΒΛΑΒΗ“.

α)

“Προστασία κινητήρα“

Ανάβει όταν υπερφορτώθηκε ο κινητήρας και

απενεργοποιήθηκε. Η μηχανή δεν μπορεί να

εκκινηθεί κατά τη φάση ψύξης του κινητήρα.

β)

“Ηλεκτρική βλάβη“

Αναβοσβήνει,

όταν υπάρχει ηλεκτρική βλάβη

εντός της πλακέτας ελέγχου. Συγχρόνως

αναβοσβήνει η ένδειξη LED

του διακόπτη

λειτουργίας (2). Η μηχανή απενεργοποιείται.

Ενημερώστε το εμπορικό σας κατάστημα.

10 = Ένδειξη ελέγχου

“Πλήρης περιέκτης CD/DVD“ (εικ. 1)

Ανάβει όταν ο περιέκτης CD/DVD είναι πλήρες και

πρέπει να εκκενωθεί. Απενεργοποιείται ο κοπτικός

μηχανισμός για τον τεμαχισμό CD/DVD. Η διαδικασία

εκκένωσης του περιέκτη CD/DVD πρέπει να

επιβεβαιωθεί στον διακόπτη κίνησης προς τα εμπρός

(3).

Συµβουλή:

Μπορεί να συνεχιστεί η λειτουργία του

κοπτικού μηχανισμού για τον τεμαχισμό χαρτιών.

11 = Ένδειξη ελέγχου

“Πλήρης σακούλα συλλογής χαρτιού“

(εικ. 1)

Ανάβει όταν η σακούλα συλλογής χαρτιού είναι

πλήρης και πρέπει να εκκενωθεί. Απενεργοποιείται ο

κοπτικός μηχανισμός για τον τεμαχισμό χαρτιού.

Συµβουλή:

Μπορεί να συνεχιστεί η λειτουργία του

κοπτικού μηχανισμού για τον τεμαχισμό CD/DVD.

12 = Θάλαµος εισαγωγής χαρτιών (εικ. 3)

13 = Θάλαµος εισαγωγής CD/DVD (εικ. 3)

14 = Σακούλα συλλογής χαρτιών (εικ. 4)

15 = Περιέκτης συλλογής CD/DVD (εικ. 4)

16 = Πλαίσιο σακούλας (εικ. 4)

17 = ∆οχείο λαδιού (εικ. 4, 6)

- Κρεμάστε την άδεια σακούλα στο πλαίσιο σακούλας

(16), τοποθετήστε στη θέση του τον περιέκτη για CD/

DVD και επαναπροσαρμόστε το πλαίσιο με τη σακούλα

και τον περιέκτη για CD/DVD στο κάτω τμήμα του

περιβλήματος.

- Κλείστε την πόρτα. Σβήνει η ένδειξη ελέγχου (8).

- Εάν είναι αναμμένη η ένδειξη ελέγχου

(6), πιέστε

σύντομα τον διακόπτη κίνησης προς τα εμπρός (3). Στο

θάλαμο εισαγωγής τεμαχίζονται τα υπόλοιπα υλικά και

σβήνει η ένδειξη.

Συµβουλή:

Η μηχανή λειτουργεί μόνο όταν η πόρτα είναι

κλειστή.

ΕΚΚΕΝΩΣΗ ΤΟΥ ΠΕΡΙΕΚΤΗ ΣΥΛΛΟΓΗΣ

ΓΙΑ CD/DVD (εικ. 4):

Συµβουλή:

Ο έλεγχος “Πλήρης περιέκτης CD“ γίενται με

μέτρηση των εκτελεσμένων διαδικασιών τεμαχισμού.

Εάν συμπληρωθεί ο αριθμός εισαγωγής CD/DVD που έχει

προπρογραμματιστεί (περ. 20 τεμάχια), απενεργοποιείται η

μηχανή. Ανάβει η ένδειξη ελέγχου (10).

Ακολουθήστε τα εξής βήματα:

- Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου (8) και

αναβοσβήνουν

η ένδειξη LED του διακόπτη κίνησης

προς τα εμπρός (3) και η ένδειξη ελέγχου (10).

- Τραβήξτε έξω από το περίβλημα το πλαίσιο της σακούλας

(16) με την κρεμασμένη σακούλα συλλογής χαρτιών (14)

και με τοποθετημένο περιέκτη για CD/DVD (15) και

αδειάστε το περιεχόμενο.

- Πιέστε σύντοαμ τον διακόπτη κίνησης προς τα εμπρός

(3) προςεπιβεβαίωση της εκκένωσης του περιέκτη CD/

DVD. Η μέρηση αρχίζει και πάλι απ΄οτο μηδέν. Η ένδειξη

ελέγχου

(10) και η ένδειξη LED του διακόπτη

κίνησης προς τα εμπρός (3) σβήνουν.

- Κρεμάστε τον άδειο περιέκτη για CD/DVD στο πλαίσιο

σακούλας (16) και επαναπροσαρμόστε το πλαίσιο

με τη σακούλα και τον περιέκτη στο κάτω τμήμα του

περιβλήματος.

- Κλείστε την πόρτα. Σβήνει η ένδειξη ελέγχου (8).

Συµβουλή:

Η μηχανή λειτουργεί μόνο όταν η πόρτα είναι

κλειστή.

∆ΥΝΑΜΙΚΗ ΕΝ∆ΕΙΞΗ ΦΟΡΤΩΣΗΣ:

Προς αποφυγή απόφραξης και έτσι προς επίτευξη

συνεχούς και αποτελεσματικής καταστροφ΄ςη των φορέων

δεδομένων, προβάλλεται η επίκαιρη κατάσταση φόρτωσης

του κινητήρα με χρωματιστό φως στον θάλαμο εισαγωγής

ως ακολούθως:

Πράσινο φως

Φόρτωση <50%

Κίτρινο φως

Φόρτωση 50 – 75%

Κόκκινο φως

Φόρτωση 75 – 100%

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

ΧΕΙΡΙΣΜΟΣ

GR

Åéê. 1

Åéê. 3

Åéê. 4

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ:

(Λειτουργία αυτόµατης αλλαγής κατεύθυνσης)

Εάν προξενηθεί πλοκάρισμα του υλικού από εισαγωγή πολύ

υλικού, η μηχανή αντιδρά ως ακολούθως:

- Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς τα

πίσω (ελευθερώνει το υλικό) και ακινητοποιείται. Ο κινητήρας

απενεργοποιείται. Ανάβει η ένδειξη ελέγχου

(6).

Ακολουθήστε τα εξής βήματα:

Μπλοκάρισµα χαρτιών στη σχισµή εισαγωγής (12)

- Αφαιρέστε τα επιστρέφοντα χαρτιά.

- Ο κοπτικός μηχανισμός κινείται τώρα αυτομάτως προς

τα εμπρός και κόβει το υπόλοιπο κομμάτι χαρτιού που

βρίσκεται στον κοπτικό μηχανισμό. Κατά τη διάρκεια της

κίνησης προς τα εμπρός ανάβει η ένδειξη LED του

διακόπτη κίνησης προς τα εμπρός (3). Σβήνει η ένδειξη

ελέγχου

(6).

- Συνεχίστε την εργασία με εισαγωγή μικρότερων

ποσοτήτων χαρτιών.

Μπλοκάρισµα στον θάλαµο εισαγωγής CD/DVD (13)

- Αφαιρέστε το υλικό που επιστρέφεται.

Να αφαιρείτε το υλικό προσεκτικά, διότι

υφίσταται σοβαρός κίνδυνος τραυματισμού

από τις αιχμηρές άκρες!

- Τώρα εισάγονται και πάλι αυτόματα τα υπόλοιπα υλικά

στον μηχανισμό κοπής. Κατά τη διάρκεια της κίνησης

προς τα εμπρός ανάβει η ένδειξη LED του διακόπτη

κίνησης προς τα εμπρός (3). Σβήνει η ένδειξη ελέγχου

(6).

- Όταν περάσουν όλα τα υλικά, συνεχίζετε την εργασία με

σωστή δοσολογία.

- Εάν χρειαστεί βάζετε με το χέρι τον κοπτικό μηχανισμό

εναλλάξ στη θέση λειτουργίας προς τα εμπρός ή προς

τα πίσω, μέχρι να περάσουν και να καταστραφούν όλα τα

υλικά.

ΠΑΡΑΛΛΗΛΗ ΕΙΣΑΓΩΓΗ ΥΛΙΚΟΥ:

Εάν εισαχθούν υλικά συγχρόνως και στους δύο θαλάμους

εισαγωγής, η μηχανή θα αντιδράσει ως ακολούθως:

- Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς

τα πίσω (ελευθερώνει το υλικό) και ακινητοποιείται. Ο

κινητήρας απενεργοποιείται. Ανάβει η ένδειξη ελέγχου

(6).

- Αφαιρέστε τα υλικά από έναν από τους θάλαμους.

- Πιέστε σύντομα τον διακόπτη κίνησης προς τα εμπρός (3).

Τα υλικά προς κοπή του άλλου θάλαμου θα προσαχθούν

στον κοπτικό μηχανισμό και θα τεμαχιστούν. Σβήνει η

ένδειξη ελέγχου

(6).

ΚΑΤΕΙΛΗΜΕΝΝΟ

ΦΩΤΟΗΛΕΚΤΡΙΚΟ

ΣΥΣΤΗΜΑ

ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΟ ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ:

Εάν κατά το άνοιγμα της πόρτας υπάρχουν ακόμη υλικά σε

έναν από τους δύο θάλαμους τεμαχισμού, απενεργοποιείται

ο κινητήρας και ακινητοποιείται ο κοτπικός μηχανισμός.

Ανάβει η ένδειξη ελέγχου

(6).

Κλείστε την πόρτα και επιβεβαιώστε την υφιστάμενη

κατάσταση με σύντομη πίεση του διακόπτη κίνησης προς τα

εμπρός (3). Τα υπάρχοντα υλικά προσάγονται στον κοπτικό

μηχανισμό και τεμαχίζονται.

ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΗΝ

ΕΝΕΡΓΟΠΟΙΗΣΗ

Εάν κατά την ενεργοποίηση της μηχανής βρίσκονται ακόμη

υλικά σε έναν από τους δύο περιέκτες, ανάβει η ένδειξη

ελέγχου

(6).

Αφαιρέστε τα υλικά και επιβεβαιώστε την κατάσταση με

σύντομη πίεση του διακόπτη κίνησης προς τα εμπρός (3).

ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ:

Εάν υπερφορτωθεί ο κινητήρας, απενεργοποιείται. Ανάβει η

ένδειξη ελέγχου (9).

Αφήστε τη συσκευή να κρυώσει περ. 25 – 40 λεπτά

(ανάλογα με το μοντέλο και τη θερμοκρασία του χώρου) και

επεναεκκινήστε την.

ΗΛΕΚΤΡΙΚΗ ΒΛΑΒΗ:

Εάν αναβοσβήνει

η ένδειξη ελέγχου (9) σε συνδυασμό

με την ένδειξη LED του λειτουργικού διακόπτη (2) ή μόνο

η ένδειξη ελέγχου (8) υφίσταται ηλκεκτρική βλάβη. Δεν

είναι δυνατή η ενεργοποίηση της μηχανής.

Στην περίπτωση αυτή ενημερώστε το εμπορικό σας

κατάστημα.

ΛΙΣΤΑ ΕΛΕΓΧΟΥ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ:

Εάν δεν λειτουργεί η συσκευή, ελέγξτε τα εξής:

- Έχει συνδεθεί το

βύσµα

με πρίζα δικτύου;

- Είναι κλειστή η

πόρτα

;

- Είναι γεμάτη η

σακούλα συλλογής χαρτιών

;

Ακολουθήστε τις οδηγίες στο κεφάλαιο “ΕΚΚΕΝΩΣΗ

ΤΗΣ ΣΑΚΟΥΛΑΣ ΣΥΛΛΟΓΗΣ“

- Είναι γεμάτο το

δοχείο συλλογής CD/DVD

;

Ακολουθήστε τις οδηγίες στο κεφάλαιο “ΕΚΚΕΝΩΣΗ

ΤΟΥ ΠΕΡΙΕΚΤΗ ΣΥΛΛΟΓΗΣ ΓΙΑ CD/DVD“.

- Υπάρχει

µπλοκάρισµα υλικών

στη συσκευή;

Ακολουθήστε τις οδηγίες στο κεφάλαιο “ΜΠΛΟΚΑΡΙΣΜΑ

ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ“.

- Έχει υπερφορτωθεί ο

κινητήρας

;

Βλέπε “ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ“.

Εάν δεν συµβάινει τίποτα από όλα αυτά, επικοινωνήστε

µε το ειδικό κατάστηµα.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

ΣΥΝΤΗΡΗΣΗ / ∆ΙΑΘΕΣΗ

ΒΛΑΒΗ

TΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΕΙ∆ΙΚΑ ΑΞΕΣΟΥΑΡ

- Πιέστε τον διακόπτη κίνησης προς τα πίσω (4) και κρατήστε τον

πιεσμένο μέχρι να σβήσει η ένδειξη ελέγχου (7).

- Ξανακλείστε την πόρτα.

Ο κοπτικός μηχανισμός αρχίζει τώρα ένα κύκλωμα καθαρισμού (κίνηση

προς τα εμπρός και προς τα πίσω) και κατόπιν απενεργοποιείται. Η

μηχανή είναι τώρα έτοιμη για λειτουργία. Σε περίπτωση παραγγελάις

του ειδικού λαδιού, βλέπε στο κεφάλαιο “ΕΙΔΙΚΑ ΑΞΕΣΟΥΑΡ“.

ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ:

Εάν η μηχανή δεν χρησιμοποιηθεί για ορισμένο χρονικό διάστημα,

απενεργοποιείται αυτόματα μετά από περ. 5 λεπτά. Σβήνει η ένδειξη

LED του λειτουργικού διακόπτη (2) “Ετοιμότητα για λειτουργία“.

Γιαεπανενεργοποίηση πιέστε σύντομα τον λειτουργικό διακόπτη.

∆ΙΑΘΕΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ:

Στο τέλος της διάρκειας χρήσης της μηχανής να την

απορρίπτετε κατά τρόπο φιλικό στο περιβάλλον. Ποτέ

μην πετάτε τμήματα της μηχανής ή της συσκευασίας στα

οικιακά απορρίμματα.

GR

Åéê. 6

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ (εικ. 5):

Εάν µείνουν κοµµάτια χαρτιού στη σχισµή εισαγωγής και

δεν φεύγουν (π. χ. Μετά από πµλοκάρισµα του χαρτιού) δεν

αποκλείεται να µην απενεργοποιείται πλέον η συσκευή λόγω

της κατειληµµένης διάταξης ανίχνευσης µε δέσµη φωτός.

Μπορείτε να αφαιρέσετε τα κομματάκια χαρτιού ή ή να καθαρίσετε

τα φωτοκύτταρα, εισάγοντας άλλο ένα φύλλο χαρτιού ή

λειτουργώντας τη μηχανή με την όπισθεν ταχύτητα και σκουπίζοντας

λίγο τα μάτια του φωτοκύτταρου με ένα πινέλο.

ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ (CROS-CUT):

Οι κοπτικοί μηχανισμοί Cross-Cut πρέπει να λαδωθούν

μετά από ορισμένο χρονικ΄οδιάστημα λειτουργίας.

Εάν ανάβει η ένδειξη ελέγχου (7), ακολουθήστε τα

εξής βήματα:

Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου

(8) και

αναβοσβήνουν

η ένδειξη LED του διακόπτη κίνησης προς

ταπίσω (4) και η ένδειξη ελέγχου (7). Αφαιρέστε το δοχείο

λαδιού (17) (εικ. 6) από το στήριγμα στην πόρτα και ξανακλείστε

την πόρτα.

Βάλτε λίγο λάδι πάνω σε ένα χαρτί και εισάγετέ το μέσα από το

θάλαμο εισαγωγής χαρτιών (12) στον κοπτικό μηχανισμό.

Το χαρτί τραβιέται μέσα και έτσι το λάδι λαδώνει τον μηχανισμός

κοπής.

Συµβουλή: Για να σβήσετε την ένδειξη πρέπει µετά από

την διαδικασία λαδώµατος του κοπτικού µηχανισµού να

ακολουθήσει επιβεβαίωση ως εξής:

- Ανοίξτε την πόρτα τόσο, ώστε ναανάωει η ένδειξη ελέγχου (8).

Αναβοσβήνουν οι ενδείξεις ελέγχου (7) και (4).

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

Åéê. 5

Αναφερ. Σε χαρτί μεγέθους A4 70g/m

σε 230V/50Hz

Ονοµασία

Αριθµ. παραγγ.

Πλαστικός σάκκος, 440x330x600x0,05 χιλ. (45)

83079

Πλαστικός σάκκος, 440x330x950x0,05 χιλ. (60)

99977

Δοχείο λαδιού, 110 ml

88035

Σηµείωση:

Για την παραγγελία ειδικών αξεσουάρ και

ανταλλακτικών να αποτανθείτε προς το ειδικό σας κατάστημα.

Μοντέλο

Στοιχεία σύνδεσης µε το δίκτυο

Τάση δικτύου/συχνότητα · απορρόφηση ισχύος · Ισχύς

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

115-125V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW 115-125V/60Hz · 5,6 A · 0,55 kW 100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

115-125V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Προασφάλεια

(αδρανή):

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Μοντέλο

Τύπος

Πλάτος κοπής

Κοπτική απόδοση

Πλάτος

Στάθµη ήχου

∆ιαστάσεις

Βάροςt

χαρτιού / CD,DVD

εργασίας

Π x Μ x Υ

intimus 45SC2

278-4S

3,8 χιλ. / 8 χιλ.

22-24 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

31 χγρ.

intimus 45CC3

278-4C

3,8x30 χιλ. / 8 χιλ.

13-15 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 45CC4

278-2C

1,9x15 χιλ. / 8 χιλ.

10-11 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 45CC5

278-1C

0,8x12 χιλ. / 8 χιλ.

5-6 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 45CC6

278-1CF

0,8x4,5 χιλ. / 8 χιλ.

5-6 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 60SC2

279-4S

3,8 χιλ. / 8 χιλ.

22-24 Φύλλα /* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

33 χγρ.

intimus 60CC3

279-4C

3,8x30 χιλ. / 8 χιλ.

13-15 Φύλλα /* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

intimus 60CC4

279-2C

1,9x15 χιλ. / 8 χιλ.

10-11 Φύλλα /* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

intimus 60CC5

279-1C

0,8x12 χιλ. / 8 χιλ.

5-6 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

intimus 60CC6

279-1CF

0,8x4,5 χιλ. / 8 χιλ.

5-6 Φύλλα* / 1 τεμάχιο

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

VIGTIGE SIKKERHEDSOPLYSNINGER

ANVENDELSESOMRåDE:

Datamakuleringsmaskinen

intimus 45/60SC2/

CC3/CC4/CC5/CC6

er en maskine til destruering

af almindeligt skrevet og trykt materiale samt

datamedier som CDer, DVDer, kreditkort og 3,5-

tommers disketter.

Maskinen må kun benyttes til

destruering af papir og kreditkort og

til destruering af CDer, DVDer og 3,5-

tommers disketter!

Destruering af andre datamedier kan

medføre skader på apparatet (f. eks.

beskadigelse af skæreenheden).

OPSTILLING:

- Pak apparatet ud og stil det op.

- Anbring plastikposen i poserammen.

- Tilslut apparatet til el-nettet med netstikket (1)

(afb. 2) (oplysninger om den krævede sikring

for stikkontakten er oplyst under „TEKNISKE

DATA“).

Apparatets nettilslutning skal være frit

tilgængelig og den skal befinde sig i

nærheden af apparatet!

Maskinen skal kun benyttes i lukkede

og tempererede lokaler (10-25°C)!

<< Fare for kvæstelser! Løstsid-

dende beklædningsgenstande,

slips, smykker eller lignende

må ikke komme i nærheden af

papirsprækken!

<< Fare for kvæstelser!

Stik ikke fingrene ind

i papirsprækken!

<< I tilfælde af fare slukkes der for maskinen

på hovedafbryderen, nødafbryderen eller

ved at trække stikket ud!

<< Træk stikket ud, før maskinen åbnes!

Reparationer må kun foretages af en

servicetekniker!

<< Apparatet må kun betjenes af én person

ad gangen!

Sikkerhedselementerne er konstrueret til

farefri betjening i „enmandsdrift“.

<< Under makuleringen må der ikke gennem-

føres andet arbejde på maskinen (f.eks.

rengøring)!

<< Maskinen er ikke noget legetøj og den er

ikke egnet til at børn bruger og benytter

den!

Hele denne maskines sikkerhedstekniske

konstruktion (dimensioner, tilføringsåbninger,

sikkerhedsafbrydelsesmekanismer osv.)

indeholder ikke nogensomhelst garanti for

en farefri håndtering gennem børn.

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

90972 5 04/13

BETJENING

IDRIFTSÆTTELSE

DK

BETJENINGSELEMENTER:

1 = Netstik (afb. 2)

Efter tilslutning af apparatet med netstikket

i stikkontakten er apparatet i begyndelsen i

slukket tilstand.

2 = Funktionstast (afb. 1)

„Driftsklar“ / „Sluk“ / „Stop“

Denne tast har tre funktioner:

„Driftsklar“

Gennem en kort betjening af denne tast

sættes maskinen til „driftsklar“ tilstand.

Samtidigt lyser den integrerede lysdiode-

indikator op.

„Sluk“

Når denne tast holdes nede i driftstilstand

„driftsklar“ i ca. 3 sekunder, så slukkes

apparatet.

Bemærk:

Bruges maskinen ikke

igennem et tidsrum på ca. 5 minutter, så

slukkes apparatet automatisk.

„Stop“

Ved kort betjening af denne tast, mens

skæreenheden er i gang, afbrydes

skæreenheden og den bliver stående.

3 = Fremad-tast (afb. 1)

Denne tast har to funktioner:

Ved kort betjening af denne tast kører

skæreenheden frem i nogle sekunder,

f. eks. for at transportere resterende

materiale ud af skæreenheden. Samtidigt

lyser den integrerede lysdiode-indikator

op.

Holdes denne tast nede i ca. 2

sekunder, så kører skæreenheden frem

i vedvarende drift og materiale, som skal

destrueres, kan føres ind i maskinen.

Samtidigt lyser den integrerede lysdiode-

indikator op.

4 = Tilbage-tast (afb. 1)

Ved betjening af denne tast kører

skæreenheden

kortvarigt

baglæns.

Samtidigt lyser den integrerede lysdiode-

indikator op.

5 = Lysskranke

(fremadrettet bevægelse) (afb. 3)

Starter destrueringsproceduren, så snart

materiale tilføres igennem en af de to

sprækker. Samtidigt lyser fremad-tastens

lysdiode-indikator op.

6 = Kontrol-indikator (afb. 1)

„Materialestop

apparatet“

„Materialetilførsel

parallelt“

„Lysskranke blokeret under åbning af

dør eller når maskinen tændes “

Vedrørende fremgangsmåder se den

pågældende beskrivelse i afsnittet

„DRIFTSFEJL“.

„Materialestop i apparatet“

Lyser op, når der blev tilført for

meget materiale til skæreenheden.

Skæreenheden blokerer, kører derefter

et lille stykke baglæns og bliver stående.

Motoren standses.

„Materialtilførsel parallelt“

Lyser op, når der er blevet tilført materiale

igennem begge sprækker samtidigt.

Skæreenheden blokerer, kører derefter

et lille stykke baglæns og bliver stående.

Motoren standses.

„Lysskranke blokeret

under åbning af dør“

Lyser op, når der under åbning af

døren stadig er materiale i en af de to

sprækker. Skæreenheden stopper.

Motoren standses.

„Lysskranke blokeret

når maskinen tændes“

Lyser op, når der stadig er materiale i

en af de to sprækker, når maskinen

tændes.

afb. 1

afb. 2

afb. 3

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

Makulatoren må aldrig benyttes som

siddeplads eller som trinbræt. Der er fare

for at falde på grund af materialebrud!

OPSTART AF APPARATET:

For at sætte maskinen til „driftsklar“ gør De således:

- Tryk kort på funktionstasten (2).

- Lysdiode-indikatoren til funktionstasten (2) lyser

for „driftsklar“.

- Materiale kan tilføres maskinen.

MATERIALETILFøRSEL:

Papir

tilføres gennem papirtilføringssprækken (12)

(afb. 3) til skæreenheden.

Datamedier

(CD, DVD eller kreditkort) føres enkeltvist

til skæreenheden gennem den særskilt anbragte CD/

DVD-tilføringssprække (13) (afb. 3).

Maskinen skifter automatisk til fremadrettet kørsel,

trækker materialet ind og slukker automatisk efter

makuleringsproceduren.

Under tilføring af papir må der aldrig

samtidigt tilføres CD/DVDer og omvendt!

Bemærk:

Til makulering af folier, hvor lyset kan trænge

igennem, skal apparatet sættes til fremadrettet drift

gennem manuel betjening (Fremad-tasten (3) holdes

nede i ca. 2 sekunder).

Gennem kort betjening af funktionstasten (2) („Stop“-

funktion) kan destrueringsproceduren stoppes til

enhver tid. Hold Fremad-tasten (3) nede i ca. 2

sekunder for at fortsætte.

Bruges maskinen ikke igennem et tidsrum på ca. 5

minutter, så slukkes apparatet automatisk.

Tilfør maskinen aldrig mere end den

oplyste største materialemængde (se

„TEKNISKE DATA“)!

Er der alligevel kommet for meget materiale

ind i skæreenheden, så slå op under

„DRIFTSFEJL“ angående „MATERIALESTOP

I APPARATET“.

To særskilt anbragte opsamlingsbeholdere sikrer

en korrekt behandling af forskelligt affald.

TøMNING AF OPSAMLINGSPOSEN

FOR PAPIR (afb. 4):

Maskinen slukker, når opsamlingsposen for papir

er fyldt. Kontrol-indikatoren (11) lyser op. Gør nu

følgende:

- Åbn døren. Kontrol-indikatoren (8) lyser op. Er

der endnu materiale i en af tilføringssprækkerne, så

lyser desuden Kontrol-indikatoren (6) op.

- Træk poserammen (16) med isat opsamlingspose

for papir (14) og isat CD/DVD-beholder (15) ud af

kabinettets underdel.

- Tag CD/DVD-beholderen og opsamlingsposen for

papir ud og tøm dem. Kontrolindikatoren (11)

slukkes.

BETJENINGSELEMENTER:

7 = Kontrol-indikator (afb. 1)

„Smøre skæreenhed “

Lyser op, når Cross-Cut-typens skæreenhed

skal smøres med olie. Smøreproceduren

skal bekræftes med Tilbage-tasten (4) (se

beskrivelsen under „VEDLIGEHOLD AF

SKæREENHED “).

8 = Kontrol-indikator (afb. 1)

„Dør åben“ / „Dørfejl“

„Dør åben“

Lyser op, når underskabets dør er åbnet.

Apparatet slukkes automatisk og kan ikke

startes op igen, så længe døren står åben.

„Elektrisk fejl“

Blinker

, når der foreligger en elektrisk

driftsfejl ved dørens sensor. Apparatet

standses. Henvend Dem venligst til Deres

forhandler.

9 = Kontrol-indikator (afb. 1)

„Overbelastning af motoren“ /

„Elektrisk driftsfejl“

Vedrørende fremgangsmåder se i det

pågældende afsnit „DRIFTSFEJL“.

„Motorbeskyttelse“

Lyser op, når motoren er blevet overbelastet

og standset. I motorens afkølingsfase kann

apparatet ikke sættes i gang.

„Elektrisk driftsfejl“

Blinker

, når der foreligger en elektrisk

driftsfejl på styringens printkort. Samtidigt

blinker

lysdiode-indikatoren

for

funktionstasten (2). Maskinen standses.

Henvend Dem venligst til Deres forhandler.

10 = Kontrol-indikator

„CD/DVD-beholder fyldt “ (afb. 1)

Lyser op, når CD/DVD-beholderen er fyldt og

skal tømmes. Skæreenheden til destruering af

CD/DVDer afbrydes. Tømningen af CD/DVD-

beholderen skal bekræftes med fremad-tasten

(3).

Bemærk:

Skæreenheden til makulering af papir

kan fortsat bruges.

11 = Kontrol-indikator

„Papir-pose fyldt“ (afb. 1)

Lyser op, når papiropsamlingsposen er fyldt og

skal tømmes. Skæreenheden til destruering af

papir slukkes.

Bemærk:

Skæreenheden til destruering af CD/

DVDer kan fortsat bruges.

12 = Papirtilføringssprække (afb. 3)

13 = CD/DVD-tilføringssprække (afb. 3)

14 = Opsamlingspose til papir (afb. 4)

15 = Opsamlingsbeholder CD/DVD (afb. 4)

16 = Poseramme (afb. 4)

17 = Oliebeholder (afb. 4, 6)

- Hæng den tømte pose ind i poserammen (16),

sæt CD/DVD-beholderen i og skub så rammen

med pose og CD/DVD-beholder ind i kabinettets

underdel igen.

- Døren lukkes. Kontrol-indikatoren (8) slukkes.

- Såfremt Kontrol-indikatoren (6) lyser op, betjen

kort Fremad-tasten (3). Materiale, som endnu findes

i tilføringssprækken, makuleres og indikatoren

slukkes.

Bemærk:

Apparatet kører kun ved lukket dør!

TøMNING AF OPSAMLINGSBEHOLDEREN

for CD/DVD (afb. 4):

Bemærk:

Overvågningen for „CD-beholder fyldt“ sker

ved tælling af de gennemførte destrueringer.

Når det i styringen på forhånd programmerede antal

(ca. 20 styk) af tilførte CD/DVDer nået, så afbryder

maskinen. Kontrol-indikatoren (10) lyser op.

Gå frem således:

- Åbn døren. Kontrol-indikatoren (8) lyser op

lysdiode-indikatoren

for Fremad-tasten (3)

blinker

sammen med Kontrol-indikatoren (10).

- Træk poserammen (16) med isat opsamlingspose

(14) og isat CD/DVD-beholder (15) ud af kabinettets

underdel, tag CD/DVD-beholderen ud og tøm den.

- Betjen kort Fremad-tasten (3) for at bekræfte

tømningen af CD/DVD-beholderen. Tælleproceduren

begynder igen ved nul. Kontroil-indikatoren (10)

slukkes sammen med Fremad-tastens (3) lysdiode-

indikator .

- Sæt den tømte CD/DVD-beholder ind ved

poserammen (16) og skub rammen med pose og

beholder ind i kabinettets underdel igen.

- Døren lukkes. Kontrol-indikatoren (8) slukkes.

Bemærk:

Apparatet kører kun ved lukket dør!

DYNAMISK BELASTNINGSVISNING:

For at undgå et materialestop og for således at

opnå en kontinuerlig og effektiv destruering af

datamedierne, vises under destrueringen motorens

belastningsgrad gennem et i farven afstemt, diffust lys

i tilføringssprækken på følgende måde:

Grønt lys:

Belastning < 50%

Gult lys:

Belastning 50 - 75%

Rødt lys:

Belastning 75 - 100%

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

90972 5 04/13

BETJENING

DK

afb. 1

afb. 3

afb. 4

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

MATERIALESTOP I APPARATET:

(Auto-Reverse-funktion)

Indtræder der materialestop på grund af for meget tilført

materiale, så reagerer apparatet på følgende måde:

- Skæreenheden blokerer, kører derefter et lille stykke

baglæns (materiale frigives) og bliver derefter stående.

Motorens standses. Kontrol-indikatoren (6) lyser op.

Gå frem på følgende måde:

Papirstop i papirtilførselssprækken (12)

- Tag papir ud, som er blevet transporteret tilbage.

- Skæreenheden kører nu automatisk fremad og makulerer

den papirrest, som sidder i skæreenheden. Under

den fremadgående transport lyser Fremad-tastens (3)

lysdiode-indikator . Kontrol-indikatoren (6) slukkes.

- Fortsæt makuleringen med en mindre papirmængde.

Materialestop i CD/DVD-tilførselssprækken (13)

- Tag materiale ud, som er blevet transporteret tilbage.

Vær forsigtigt, når materialet tages ud. Der

er fare for kvæstelser på grund af skarpe

skærekanter!

- Det resterende materiale tilføres nu automatisk til

skæreenheden og det destrueres. Under transport fremad

lyser Fremad-tastens (3) lysdiode . Kontrol-indikatoren

(6) slukkes.

- Når materialet er løbet igennem fortsættes med

makuleringen i den rigtige dosering.

- Såfremt nødvendigt skiftes der manuelt mellem fremadrettet

og baglæns drift af skæreenheden, indtil materialet er kørt

helt igennem og destrueret fuldstændigt.

MATERIALETILFøRSEL PARALLELT:

Såfremt der tilføres materiale gennem begge sprækker, så

reagerer maskinen på følgende måde:

- Skæreenheden blokerer, kører derefter et lille stykke

baglæns (materiale frigives) og bliver stående. Motoren

standses. Kontrol-indikatoren (6) lyser op.

- Tag materialet ud af en af sprækkerne.

- Betjen kort Fremad-tasten (3). Materialet fra den anden

sprække føres til skæreenheden og makuleres. Kontrol-

indikatoren (6) slukkes.

LYSSKRANKE BLOKERET UNDER åBNING AF DøR:

Skulle der under åbning af døren endnu være materiale

i en af de to tilførselssprækker, så slukkes motoren og

skæreenheden står stille. Kontrol-indikatoren

(6) lyser

op.

Luk døren og bekræft tilstanden gennem kort betjening af

Fremad-tasten (3). Det forhåndenværende materiale føres til

skæreenheden og makuleres.

LYSSKRANKE BLOKERET NåR MASKINEN TæNDES:

Skulle der ved opstart af maskinen endnu være materiale

i en af de to tilførselssprækker, så slukkes motoren og

skæreenheden står stille. Kontrol-indikatoren

(6) lyser

op.

Fjern materialet og bekræft tilstanden gennem kort betjening

af Fremad-tasten (3).

MOTORBESKYTTELSE:

Overbelastes motoren, så afbryder den. Kontrol-indikatoren

(9) lyser op.

Efter en afkølingstid på ca. 25-40 minutter (alt efter model og

temperaturen i lokalet) kan De atter tænde for apparatet.

ELEKTRISK DRIFTSFEJL:

Blinker

kontrol-indikatoren (9) i forbindelse med

funktionstastens (2) lysdiode-indikator eller kun kontrol-

indikatoren (8), så foreligger en elektrisk driftsfejl.

Maskinen kan ikke startes op.

Henvend Dem venligst til Deres forhandler.

TJEKLISTE I TILFæLDE AF DRIFTSFEJL:

Fungerer apparatet ikke, så kontroller venligst følgende

punkter:

- er

netstikket

tilsluttet til strømnettet?

- er

døren

lukket?

- er

opsamlingsposen for papir

fyldt?

følg

vejledningen

under

„TøMNING

OPSAMLINGSPOSEN FOR PAPIR “.

- er

opsamlingsbeholderen for CD/DVD

fyldt?

følg

vejledningen

under

„TøMNING

OPSAMLINGSBEHOLDEREN FOR CD/DVD“.

- er der et

materialestop

i apparatet?

følg vejledningen under „MATERIALESTOP I

APPARATET“.

- er

motoren

blevet overbelastet?

se under „MOTORBESKYTTELSE“.

Når ingen af kontrolpunkterne er rammende, så henvend

Dem venligst til Deres forhandler.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

VEDLIGEHOLDELSE / BORTSKAFNING

FEJL

TEKNISKE SPECIFIKATIONER

EKSTRA TILBEHØR

- Tryk på Tilbage-tasten (4) og hold den nede, indtil kontrol-

indikatoren (7) slukkes.

- Luk døren igen.

Skæreenheden begynder nu automatisk på en rensecyklus

(fremad-/tilbagekørsel) og slukker så. Maskinen er nu atter

klar til brug. I tilfælde af, at specialolien skal bestilles, slå op

under „SPECIALTILBEHøR“.

ENERGIBESPARELSES-AUTOMATIK:

Bruges maskinen ikke for en vis tid, så slukker den

automatisk efter ca. 5 minutter. Lysdiode-indikatoren

til funktionstasten for „driftsklar“ slukkes. Tryk kort på

funktionstasten for at tænde igen.

BORTSKAFNING AF MASKINEN:

Bortskaf maskinen i slutningen af dens levetid på

miljøvenlig måde. Put ikke nogen dele af maskinen

eller af emballagen i husholdningsaffaldet.

DK

RENSNING AF FOTOCELLERNE (afb. 5):

Skulle det ske, at papirstykker bliver liggende i

indføringssprækken (f. eks. efter et papirstop), så er det

muligt, at apparatet ikke længere slår fra på grund af den

„blokerede“ lysskranke.

De kan fjerne papirstykker hhv. rense fotocellen ved at føre

et yderligere ark papir ind til skæreenheden eller ved at lade

maskinen køre baglæns for så kort at viske over fotocellens

to „øjne“ med en pensel.

VEDLIGEHOLD SKæREENHED (CROSS-CUT):

Cross-Cut-skæreenheder skal forsynes med olie

efter en bestemt driftstid.

Gå frem på følgende måde, når kontrol-indikatoren

(7) lyser op:

Åbn døren. Kontrol-indikatoren (8) lyser op og lysdiode-

indikatoren for både Tilbage-tasten (4) og kontrol-

indikatoren (7)

blinker

. Tag oliebeholderen (17) (afb. 6)

ud af holderen i døren og luk døren igen.

Fordel en smule olie på et ark papir og før dette så ind

gennem papirtilførselssprækken (12) til skæreenheden.

Papiret trækkes nu ind og olien når således ind i

skæreenheden.

Bemærk: For at slukke indikatoren skal man efter en

gennemført smøring af skæreenheden bekræfte denne

procedure på følgende måde:

- Åbn døren så meget, at kontrol-indikatoren (8) lyser op.

Kontrol-indikatorerne (7) og (4) blinker.

afb. 5

afb. 6

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

* gældende for A4-papir 70g/m

ved 230V/50Hz

Betegnelse

Ordrenr.

Plasticpose, 440x330x600x0,05 mm (45)

83079

Plasticpose, 440x330x950x0,05 mm (60)

99977

Olieflaske, 110 ml

88035

Bemærk:

Ved efterbestilling af ekstra tilbehør og behov

for reservedele henviser vi til nærmeste forhandler.

Model

El-data

forsyningsspænding/frekvens · strømforbrug · effekt

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Sikring

(træg)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Model

Type

Skærebredde

Skæreeffekt

Arbejdsbredde Støjniveau

Mål

Vægt

Papir / CD,DVD

B x D x H

intimus 45SC2

278-4S

3,8 mm / 8 mm

22-24 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm / 8 mm

13-15 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm / 8 mm

11-13 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm / 8 mm

7-8 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm / 8 mm

5-6 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm / 8 mm

22-24 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm / 8 mm

13-15 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm / 8 mm

11-13 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm / 8 mm

7-8 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm / 8 mm

5-6 ark* / 1 Stk.

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

VIKTIGE SIKKERHETSHENVISNINGER

BRUKSOMRåDE:

Makuleringsmaskinen

intimus 45/60SC2/CC3/

CC4/CC5/CC6

er en maskin til makulering

av alminnelig papir og datamedier som CDer,

DVDer, kredittkort og 3,5”-disketter.

Maskinen må kun brukes til

makulering av papir og kredittkort

og til makulering av CDer, DVDer og

3,5”-disketter!

Makulering av andre typer datamedier

kan forårsake skader på apparatet

(f.eks. ødeleggelse av skjæreverktøyet

osv.)

OPPSTILLING:

- Pakk ut og sett opp maskinen.

- Heng en plastsekk i sekkerammen.

- Koble maskinen til strømnettet med støpslet (1)

(bilde 2) (opplysninger om nødvendig sikring

av strømkontakten se „TEKNISKE DATA“).

Maskinens strømtilkobling må være

fritt tilgjengelig og bør befinne seg i

nærheten av maskinen!

Maskinen skal kun brukes i lukkede

og tempererte (10-25°C) rom!

<< Fare for personskader!

Hold løse deler av klær,

slips, smykker, langt

hår og andre løse gjenstander

borte fra innføringsåpningen!

<< Fare for personskader! Grip ikke inn i

innføringsåpningen med fingrene!

<< I tilfelle av fare slås maskinen av, enten med

hovedbryteren eller med nød-av-bryteren,

eller ved å dra ut støpslet!

<< Før maskinen åpnes må støpslet dras ut!

Reparasjoner må bare utføres av fagfolk!

<< Apparatet må ikke betjenes av flere perso

ner samtidig!

Sikkerhetsinnretningene er konstruert for

risikofri betjening av én person.

<< Mens oppkuttingen foregår må det ikke

utføres andre arbeider (f.eks. rengjøring

o.l.) på maskinen!

<< Maskinen er ikke noe leketøy og er ikke

egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål,

mateåpninger, sikkerhetsutkoblinger osv.) på

denne maskinen gir ingen garanti for at den

kan håndteres farefritt av barn.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

BETJENING

BRUK

N

BETJENINGSELEMENTER:

1 = Støpsel (bilde 2)

Når maskinen kobles til strømnettet med

støpslet befinner maskinen seg først i

utkoblet tilstand.

2 = Funksjonsknapp (bilde 1)

„Driftsklar“ / „AVv / „Stopp“

Denne knappen har tre funksjoner:

„Driftsklar“

Med et kort trykk på denne knappen blir

maskinen satt på „Driftsklar“.

Samtidig lyser den integrerte LED-

indikatoren opp.

„Av“

Når denne knappen blir holdt trykket

i ca. 3 sek. i tilstanden „Driftsklar“, blir

maskinen koblet ut.

Merk:

Når maskinen ikke blir brukt over

et tidsrom på ca. 5 min. kobler maskinen

automatisk ut.

„Stopp“

Med et kort trykk på denne knappen

mens skjæreverktøyet går, blir det koblet

ut og står.

3 = Foroverknapp (bilde 1)

Denne knappen har to funksjoner:

Med et kort trykk på denne knappen

går skjæreverktøyet forover i et par

sekunder, f.eks. for å sende ut kuttede

rester som er igjen i maskinen. Samtidig

lyser den integrerte LED-indikatoren

opp.

Når denne knappen blir holdt trykket i

ca. to sekunder, går skjæreverktøyet

i kontinuerlig drift og maskinen kan

mates. Samtidig lyser den integrerte

LED-indikatoren opp.

4 = Tilbakeknapp (bilde 1)

Når denne knappen blir trykket, går

skjæreverktøyet bakover en kort stund.

Samtidig lyser den integrerte LED-

indikatoren opp.

5 = Fotocelle (forovergang) (bilde 3)

Starter kuttingen så snart materiale blir

matet inn i en av de to matesjaktene.

Samtidig lyser LED-indikatoren

for

foroverknappen opp.

6 = Kontroll-indikator (bilde 1)

„Materialopphopning i maskinen“ /

„Materialmating parallell“ / „Fotocelle

tilskygget ved åpen dør eller ved

innkobling“

Fremgangsmåte se den respektive

beskrivelsen i avsnittet „FEIL“.

„Materialopphopning i maskinen“

Lyser opp når det ble matet for

mye materiale i skjæreverktøyet.

Skjæreverktøyet blokkerer, går så et

stykke bakover og står. Motoren blir

koblet ut.

„Materialmating parallell“

Lyser opp når det ble matet materiale

samtidig i begge sjakter. Skjæreverktøyet

stanser, går så et stykke bakover og

står. Motoren blir koblet ut.

„Fotocelle tilskygget

ved åpen dør“

Lyser opp når det fremdeles finnes

materiale i en av matesjaktene når

døren blir åpnet. Skjæreverktøyet

stanser. Motoren blir koblet ut.

„Fotocelle tilskygget

ved innkobling“

Lyser opp når det finnes materaile i

en av matesjaktene når maskinen blir

koblet inn.

bilde 1

bilde 2

bilde 3

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

Makulatoren må aldri brukes til å sitte

eller stå på. Fare for fall hvis materialet

brekker!

INNKOBLING AV MASKINEN:

Maskinen kobles inn til „driftsklar“ på denne

måten:

- Trykk kort på funksjonsknappen (2).

- LED-indikatoren for funksjonsknappen (2)

lyser opp for „driftsklar“.

- Maskinen kan mates.

MATERIALMATING:

Mat

papir

til skjæreverktøyet gjennom

papirmatesjakten (12) (bilde 3).

Datamedier

(CD, DVD eller kredittkort) mates til

skjæreverktøyet enkeltvis gjennom den separate

CD/DVD-matesjakten (13) (bilde 3).

Maskinen kobler automatisk til forovergang,

trekker inn materialet og kobler automatisk ut etter

makuleringsprosessen.

Ikke mat inn CD/DVD samtidig med

papir og omvendt!

Henvisninger:

For kutting av gjennomsiktige folier

må maskinen settes på forovergang manuelt (hold

foroverknappen (3) trykket i ca. 2 sek.).

Med et kort trykk på funksjonsknappen (2) („Stopp“-

funksjon) kan kuttingen stanses til enhver tid.

Fortsett ved å holde foroverknappen (3) trykket i

ca. 2 sek.

Når maskinen ikke blir brukt over et tidsrom på ca.

5 min. kobler den ut.

Mat aldri mer enn den angitte største

mengden av materiale inn i maskinen

(se „TEKNISKE DATA“)!

Hvis det likevel har kommet for mye

materiale inn i skjæreverktøyet, se under

„FEIL“ og „MATERIALOPPHOPNING I

MASKINEN“.

To separate oppsamlingsbeholdere sørger for

en korrekt avfallsortering.

TøMMING AV OPPSAMLINGSSEKKEN

FOR PAPIR (bilde 4):

Når oppsamlingssekken for papir er full, kobler

maskinen ut. Kontroll-indikatoren (11) lyser opp.

Bruk denne fremgangsmåten:

- Åpne døren. Kontroll-indikatoren (8) lyser

opp. Hvis det fremdeler finnes materiale i en av

matesjaktene, lyser kontroll-indikatoren (6) i

tillegg.

- Trekk sekkerammen (16) med innhengt

papirbeholder (14) og innsatt samlekar CD/DVD

(15) ut av husets underdel.

- Ta ut samlekar CD/DVD, ta ut papirbeholder og

tøm innholdet. Kontrolldisplayet (11) slukner.

BETJENINGSELEMENTER:

7 = Kontroll-indikator (bilde 1)

„Smøre skjæreverktøy“

Lyser opp når skjæreverktøyet på cross-cut-

versjonen må smøres. Smøringen må kvitteres

med tilbakeknappen (4) (se beskrivelse i

„VEDLIKEHOLD SKJæREVERKTøY“).

8 = Kontroll-indikator (bilde 1)

„Dør åpen“ / „Dør feil“

„Dør åpen“

Lyser opp når døren i underskapet er

åpen. Maskinen blir automatisk koblet ut

og kan ikke startes så lenge døren står

åpen.

„Elektrisk feil“

Blinker

når det er en elektrisk feil i

dørsensoren. Maskinen blir koblet ut.

Vennligst ta kontakt med forhandleren.

9 = Kontroll-indikator (bilde 1)

„Motoroverbelastning“ /

„Elektrisk feil“

Fremgangsmåte

den

respektive

beskrivelsen i avsnittet „FEIL“.

„Motorvern“

Lyser opp når motoren ble overbelastet og

har koblet ut. Mens motoren avkjøles kan

den ikke startes.

„Elektrisk feil“

Blinker

når det er en elektrisk feil inne

i styrekortet. Samtidig blinker LED-

indikatoren

for funksjonsknappen

(2). Maskinen blir koblet ut. Vennligst ta

kontakt med forhandleren.

10 = Kontroll-indikator

„CD/DVD-beholder full“ (bilde 1)

Lyser opp når CD/DVD-beholderen er full

og må tømmes. Skjæreverktøyet for kutting

av CD/DVD blir koblet ut. Tømmingen av

CD/DVD-beholderen må kvitteres med

foroverknappen (3).

Merk:

Skjæreverktøyet for kutting av papir

kan fremdeles brukes.

11 = Kontroll-indikator

„Papirsekk full“ (bilde 1)

Lyser opp når oppsamlingssekken for papir

er full og må tømmes. Skjæreverktøyet for

papirkutting blir koblet ut.

Merk:

Skjæreverktøyet for kutting av CD/

DVD kan fremdeles brukes.

12 = Papirmatesjakt (bilde 3)

13 = CD/DVD-matesjakt (bilde 3)

14 = Oppsamlingssekk for papir (bilde 4)

15 = Oppsamlingsbeholder CD/DVD (bilde 4)

16 = Sekkeramme (bilde. 4)

17 = Oljetank (bilde 4, 6)

- Heng den tømte sekken inn på sekkerammen

(16), sett inn samlekar CD/DVD og skyv rammen

med sekk og samlekar CD/DVD inn i husets

underdel igjen.

- Lukk døren. Kontroll-indikatoren (8) slukner.

- Hvis kontroll-indikatoren (6) lyser

trykk kort

på foroverknappen (3). Materiale som er igjen i

matesjakten blir kuttet og indikatoren slukner.

Merk:

Maskinen går kun når døren er lukket!

TøMMING AV OPPSAMLINGSBEHOLDEREN

FOR CD/DVD (bilde 4):

Merk:

„CD-beholder full“ overvåkes ved å telle de

gjennomførte makuleringsprosessene.

Når det antall (ca. 20 stykk) matede CD/DVDer

som er forhåndsprogrammert i styringen er nådd,

kobler maskinen ut. Kontroll-indikatoren

(10)

lyser opp.

Bruk denne fremgangsmåten:

- Åpne døren. Kontroll-indikatoren (8) lyser opp

og LED-indikatoren for foroverknappen (3) og

kontroll-indikatoren (10)

blinker

- Trekk sekkerammen (16) med innhengt sekk

(14) og innsatt samlekar CD/DVD (15) ut av

husets underdel, ta ut samlekar CD/DVD og tøm

innholdet.

- Trykk kort på foroverknappen (3) for å kvittere at

CD/DVD-beholderen er tømt. Tellingen begynner

på null igjen. Kontroll-indikatoren (10) og LED-

indikatoren for foroverknappen (3) slukner.

- Sett det tømte samlekaret CD/DVD inn på

sekkerammen (16) og skyv rammen med sekk

og beholder inn i husets underdel igjen.

- Lukk døren. Kontroll-indikatoren (8) slukner.

Merk:

Maskinen går kun når døren er lukket!

DYNAMISK BELASTNINGSINDIKATOR:

For å unngå opphopning av materiale og dermed

oppnå en kontinuerlig og effektiv makulering

av datamediene, blir motorens belastningsgrad

vist under makuleringsprosessen med et farget

avstemt, diffust lys i matesjakten på denne måten:

Grønt lys:

Belastning < 50%

Gult lys:

Belastning 50 - 75%

Rødt lys:

Belastning 75 - 100%

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

BETJENING

N

bilde 1

bilde 3

bilde 4

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

MATERIALOPPHOPNING I MASKINEN:

(Auto-reverse-funksjon)

Når for mye materiale hoper seg opp, reagerer maskinen

på denne måten:

- Skjæreverktøyet blokkerer, går deretter et stykke

bakover (materialet blir frigitt) og står. Motoren blir

koblet ut. Kontroll-indikatoren (6) lyser opp.

Bruk denne fremgangsmåten:

Papiropphopning i papirmatesjakten (12)

- Ta ut papir som er ført tilbake.

- Skjæreverktøyet gå nå automatisk forover og kutter

de papirrestene som er igjen i skjæreverktøyet.

Mens maskinen går forover, lyser LED-indikatoren

for foroverknappen (3). Kontroll-indikatoren (6)

slukner.

- Forsett makuleringen med en mindre papirmengde.

Materialopphopning i CD/DVD-matesjakten (13)

- Ta ut materiale som er ført tilbake.

Ta materialet forsiktig ut, det er fare for

personskader fra de skarpe kuttstedene!

- Resten av makulaturmaterialet blir nå automatisk

matet til skjæreverktøyet på nytt og kuttet opp. Mens

maskinen går forover, lyser LED-indikatoren for

foroverknappen (3). Kontroll-indikatoren

(6)

slukner.

- Når materialet har gått gjennom maskinen, fortsett

makuleringen med riktig mengde.

- Koble om nødvendig skjæreverket manuelt

avvekslende om til forover og bakover, til alt materialet

har gått gjennom maskinen og er kuttet opp.

MATERIALMATING PARALLELL:

Hvis materialet blir matet samtidig i begge matesjaktene,

reagerer maskinen på denne måten:

- Skjæreverktøyet blokkerer, går deretter et stykke

bakover (materialet blir frigitt) og står. Motoren blir

koblet ut. Kontroll-indikatoren (6) lyser opp.

- Ta materialet ut av en av sjaktene.

- Trykk kort på foroverknappen (3). Materialet i den

andre sjakten blir matet til skjæreverktøyet og kuttet

opp. Kontroll-indikatoren (6) slukner.

FOTOCELLE TILSKYGGET VED åPEN DøR:

Hvis det skulle finnes materiale i en av matesjaktene når

døren blir åpnet, kobler motoren ut og skjæreverktøyet

stanser. Kontroll-indikatoren (6) lyser opp.

Lukk døren og kvitter tilstanden med et kort trykk

på foroverknappen (3). Materialet blir matet til

skjæreverktøyet og kuttet opp.

FOTOCELLE TILSKYGGET VED INNKOBLING:

Hvis det finnes materiale i en av matesjaktene når

maskinen blir koblet inn, lyser kontroll-indikatoren

(6) opp.

Ta ut materialet og kvitter tilstanden med et kort trykk på

foroverknappen (3).

MOTORVERN:

Hvis motoren er overbelastet, kobler den ut. Kontroll-

indikatoren (9) lyser opp.

Maskinen kan startes på nytt etter en avkjølingstid på ca.

25-40 minutter (alt etter modell og romtemperatur).

ELEKTRISK FEIL:

Når kontroll-indikatoren (9)

blinker

sammen med

LED-indikatoren for funksjonsknappen (2), eller bare

kontroll-indikatoren (8), foreligger det en elektrisk feil.

Maskinen kan ikke startes.

Ta i dette tilfellet kontakt med forhandleren.

SJEKKLISTE VED FEIL:

Hvis maskinen ikke virker, kontroller følgende punkter:

- Er

støpslet

riktig koblet til strømnettet?

- Er

døren

lukket?

- Er

oppsamlingssekken for papir

full?

Følg

anvisningene

„TøMMING

OPPSAMLINGSSEKKEN FOR PAPIR“.

- Er

oppsamlingsbeholderen for CD/DVD

full?

Følg

anvisningene

„TøMMING

OPPSAMLINGSBEHOLDEREN FOR CD/DVD“.

- Har

materiale opphopet seg

i maskinen?

Følg anvisningene i „MATERIALOPPHOPNING I

MASKINEN“.

- Er

motoren

overbelastet?

Se „MOTORVERN“.

Hvis ikke noe av dette gjelder, ta kontakt med

forhandleren.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

VEDLIKEHOLD / DEPONERING

FUNKSJONSFEIL

TEKNISKE DATA

SPESIALTILBEHØR

- Trykk på tilbakeknappen (4) og hold den trykket til kontroll-

indikatoren (7) slukner.

- Lukk døren igjen.

Skjæreverktøyet

begynner

nå

automatisk

rengjøringssyklus (forovergang/tilbakegang) og kobler så ut.

Maskinen er igjen driftsklar. For bestilling av spesialolje se

„SPESIALTILBEHøR“.

ENERGISPARE-AUTOMATIKK:

Når maskinen ikke blir brukt på en stund, kobler den

automatisk ut etter ca. 5 minutter. LED-indikatoren for

funksjonsknappen (2) for „Driftsklar“ slukner. Trykk kort på

funksjonsknappen for å koble maskinen inn igjen.

DEPONERING AV MASKINEN

Etter slutten på levetiden skal maskinen deponeres

på miljøriktig måte. Ikke kast noen deler av

maskinen eller emballasjen i husholdningsavfallet.

VEDLIKEHOLD SKJæREVERKTøY (CROSS-CUT):

Cross-cut-skjæreverktøy må smøres med olje

etter en bestemt driftstid.

Når kontroll-indikatoren (7) lyser, bruk denne

fremgangsmåten:

Åpne døren. Kontroll-indikatoren (8) lyser opp og LED-

indikatoren for tilbakeknappen (4) og kontroll-indikatoren

(7)

blinker

. Ta oljetanken (17) (bilde 6) ut av holderen i

døren og lukk døren igjen.

Fordel litt olje på et ark papir og mat så dette gjennom

papirmatesjakten (12) til skjæreverktøyet.

Papiret blir trukket inn, dermed kommer det olje inn i

skjæreverktøyet.

Merk: For å slukke indikatoren må smøringen av

skjæreverktøyet kvitteres på denne måten:

- Åpne døren til kontroll-indikatoren (8) lyser opp. Kontroll-

indikatorene (7) og (4) blinker.

N

RENGJøRING AV FOTOCELLENE (bilde 5):

Hvis det er igjen papirbiter i innløpsslissen (f.eks. etter en

papiropphopning), er det mulig at maskinen ikke kobler ut

mer fordi fotocellen er „tilskygget“.

Du kan fjerne papirbitene eller rengjøre fotocellen ved å

mate et ark papir til skjæreverktøyet, eller sette maskinen i

tilbakegang og tørke kort over de to „øynene“ på fotocellen

med en pensel.

bilde 6

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

bilde 5

* referert til A4-papir 70g/m

ved 230V/50Hz

Betegnelse

Best.-nr.

Plastpose, 440x330x600x0,05 mm (45)

83079

Plastpose, 440x330x950x0,05 mm (60)

99977

Liten oljeflaske, 110 ml

88035

NB:

Henvend deg til forhandleren for etterbestilling av

spesielle tilbehørsdeler og ved behov for reservedeler.

Modell

Nett-tilslutningsdata

Tilslutningsspenning/Frekvens · Strømopptak · Effekt

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

For-sikring

(treg)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Modell

Type

Skjærebrede

Skjæreeffekt

Arbeidsbredde

Støynivå

Dimensjoner

Vekt

Papir / CD,DVD

B x D x H

intimus 45SC2

278-4S

3,8 mm / 8 mm

22-24 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm / 8 mm

13-15 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm / 8 mm

10-11 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm / 8 mm

5-6 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm / 8 mm

5-6 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm / 8 mm

22-24 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm / 8 mm

13-15 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm / 8 mm

10-11 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm / 8 mm

5-6ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm / 8 mm

5-6 ark* / 1 stykk

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

VIKTIGA SÄKERHETSFÖRESKRIFTER

ANVÄNDNINGSOMRåDE:

Dokumentförstöraren

intimus 45/60SC2/CC3/

CC4/CC5/CC6

är en maskin för att sönderdela

gängse dokument och datamedier som cd- och

dvd-skivor, kreditkort och 3,5”-disketter.

Maskinen får endast användas för

att sönderdela papper och kreditkort

samt för sönderdelning av cd-/dvd-

skivor och 3,5”-disketter!

Sönderdelning av andra datamedier kan

leda till att maskinen skadas (t.ex. att

skärverket förstörs etc.).

UPPSTÄLLNING:

- Packa upp och ställ upp apparaten.

- Häng platssäcken i säckramen.

- Anslut maskinen med nätkontakten (1) (bild

2) till elnätet (för uppgifter om säkringen för

nätuttaget se ”TEKNISKA DATA”).

Maskinens nätanslutning måste vara

fritt åtkomlig och bör vara i närheten

av maskinen!

Maskinen bör endast användas i

slutna och tempererade (10-25°C)

utrymmen!

<< Skaderisk! Löst åtsittande

kläder, slips, smycken, långt

hår och andra lösa föremål

måste hållas borta från inmat-

ningsöppningen!

<< Skaderisk!

Stick inte in fi ngrarna i inmat�

Stick inte in fingrarna i inmat

ningsöppningen!

<< Om fara uppstår: Stoppa omedelbart

maskinen genom att slå från huvudström-

brytaren, trycka Nödstopp eller dra ur

nätsladden!

<< Dra ur nätsladden innan maskinen öppnas!

Reparationer får endast utföras av fackman!

<< Apparaten får inte användas av flera

personer samtidigt!

Säkerhetsorganen är byggda för att kunna

garantera riskfri „enmansmanövrering“.

<< Medan papperet rivs sönder får inga

andra arbeten (t.ex. rengöring) utföras på

maskinen!

<< Maskinen är ingen leksak och är inte läm-

pad att användas och brukas av barn!

Hela maskinens säkerhetstekniska koncept

(dimensioner, tillförselöppningar, säkerhets-

frånkopplingar etc.) innehåller inga som helst

garantier för ofarlig hantering av barn.

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

90972 5 04/13

HANDHAVANDE

IDRIFTTAGNING

S

REGLAGE:

1 = Nätkontakt (bild 2)

När maskinen ansluts med nätkontakten till

elnätet är maskinen först i avstängt läge.

2 = Funktionsknapp (bild 1)

”Klar att användas”/”Av”/Stopp”

Den här knappen har tre funktioner:

”Klar att användas”

Trycker man kort på den här knappen

kopplas maskinen till ”klar att

användas”.

Samtidigt tänds den integrerade LED-

angivelsen .

”Av”

Trycker man på den här knappen i

läget ”klar att användas” ca. 3 sekunder

stängs maskinen av.

Observera:

Om maskinen inte används

under ca. 5 minuter stängs maskinen av

automatiskt.

”Stopp”

Trycker man kort på den här knappen

när skärverket går stängs det av och

stannar.

3 = Framåtknapp (bild 1)

Den här knappen har två funktioner:

Trycker man kort på den här knappen

går skärverket framåt några sekunder,

t.ex. för att mata ut material som är

kvar i skärverket. Samtidigt tänds den

integrerade LED-angivelsen .

Trycker man på den här knappen ca.

två sekunder, går skärverket framåt

kontinuerligt och det går att mata in

material i maskinen. Samtidigt tänds

den integrerade LED-angivelsen .

4 = Bakåtknapp (bild 1)

Trycker man på den här knappen går

skärverket kort bakåt. Samtidigt tänds den

integrerade LED-angivelsen .

5 = Fotocell (framåtgång) (bild 3)

Startar sönderdelningen när material förs in

i någon av de båda inmatningsenheterna.

Samtidigt tänds LED-angivelsen

framåtknappen.

6 = Kontrollangivelse (bild 1)

”Materialstockning

m a s k i n e n ” / ” p a r a l l e l l

materialinmatning”/”fotocell täckt vid

dörröppning eller påkoppling”

Hur du skall gå tillväga finns beskrivet

under rubriken ”STÖRNING”.

”Materialstockning i maskinen”

Tänds när för mycket material har matats

in i skärverket. Skärverket blockeras,

går därefter en bit bakåt och stannar.

Motorn stängs av.

”Parallell materialinmatning”

Tänds om material matades in samtidigt

i båda enheterna. Skärverket stoppas,

går därefter en bit bakåt och stannar.

Motorn stängs av.

”Fotocell täckt

vid dörröppning”

Tänds om det fortfarande finns material i

någon av de båda inmatningsenheterna

när dörren öppnas. Skärverket stannar.

Motorn stängs av.

”Fotocell täckt

vid påkoppling”

Tänds om det fortfarande finns material i

någon av de båda inmatningsenheterna

när maskinen sätts på.

bild 1

bild 2

bild 3

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

Sitt

eller

kliv

inte

på

dokumentförstöraren. Risk att ramla

genom att maskinen går sönder!

SÄTTA På MASKINEN

För att koppla maskinen till ”klar för användning”

gör du på följande sätt:

- Tryck kort på funktionsknappen (2).

- LED-angivelsen i funktionsknappen (2) tänds

för ”klar för användning”.

- Det går att mata in material i maskinen.

MATERIALINMATNING:

Mata in

papper

genom pappersinmatningsenheten

(12) (bild 3) i skärverket.

Mata in

datamedier

(cd, dvd eller kreditkort)

ett och ett genom den separata cd-/dvd-

inmatningsanordningen (13) (bild 3) i skärverket.

Maskinen kopplas automatiskt till framåtgång,

drar in materialet och stängs av automatiskt efter

sönderdelningen.

Mata aldrig in cd-/dvd-skivor samtidigt

med papper och omvänt!

Observera:

För att sönderdela ljusgenomsläppliga

folier måste maskinen kopplas till framåtgång

manuellt (håll framåtknappen (3) nedtryckt ca. 2

sek).

Sönderdelningen kan alltid stoppas genom

att man trycker kort på funktionsknappen (2)

(”stopp”-funktion). För att fortsätta trycker du på

framåtknappen (3) ca. 2 sek.

Om maskinen inte används under ca. 5 minuter

stängs den av.

Mata aldrig in mer material än den

angivna maximimängden i maskinen

(se ”TEKNISKA DATA”)!

Om det ändå skulle ha kommit in för mycket

material i skärverket, se ”STÖRNING”

under

”MATERIALSTOCKNING

MASKINEN”.

Två separat anordnade uppsamlingsbehållare

ger korrekt avfallssortering.

TÖMMA UPPSAMLINGSSÄCKEN

FÖR PAPPER (bild 4):

Om uppsamlingssäcken för papper är full stängs

maskinen av. Kontrollangivelsen (11) tänds. Gör

på följande sätt:

- Öppna dörren. Kontrollangivelsen (8) tänds.

Om det fortfarande finns material i någon

av inmatningsenheterna tänds dessutom

kontrollangivelsen (6).

- Dra ut säckramen (16) med inhängd

uppsamlingssäck för papper (14) och isatt cd/

dvd-behållare (15) från höljets underdel.

- Ta ut cd/dvd-behållaren, ta ut uppsamlingssäcken

för

papper

och

töm

innehållet.

Kontrollangivelsen (11) släcks.

REGLAGE:

7 = Kontrollangivelse (bild 1)

”Olja skärverk”

Tänds om skärverket i cross-cut-versionen

måste oljas. Oljningen måste kvitteras med

bakåtknappen (4) (se beskrivning under

”UNDERHÅLL SKÄRVERK”).

8 = Kontrollangivelse (bild 1)

”Dörr öppen”/”dörrstörning”

”Dörr öppen”

Tänds när dörren till underskåpet är

öppen. Maskinen stängs av automatiskt

och kan inte startas när dörren fortfarande

är öppen.

”Elektrisk störning”

Blinkar

om det är en elektrisk störning i

dörrens sensorsystem. Maskinen stängs

av. Kontakta din fackhandlare.

9 = Kontrollangivelse (bild 1)

”Motor överbelastad”/

”Elektrisk störning”

Hur du skall gå tillväga finns beskrivet under

rubriken ”STÖRNING”.

”Motorskydd”

Tänds om motorn har överbelastats och

har stängts av. Maskinen kan inte startas

när motorn svalnar.

”Elektrisk störning”

Blinkar

om det är en elektrisk störning

i kretskortet. Samtidigt blinkar LED-

angivelsen

i funktionsknappen (2).

Maskinen stängs av. Kontakta din

fackhandlare.

10 = Kontrollangivelse

”Cd-/dvd-behållare full” (bild 1)

Tänds när cd-/dvd-behållaren är full och

måste tömmas. Skärverket för cd-/dvd-

sönderdelningen stängs av. Tömningen av

cd-/dvd-behållaren måste kvitteras med

framåtknappen (3).

Observera:

Skärverket för sönderdelning av

papper kan fortfarande användas.

11 = Kontrollangivelse

”Uppsamlingssäck papper full” (bild 1)

Tänds när uppsamlingssäcken för papper

är full och måste tömmas. Skärverket för

papperssönderdelningen stängs av.

Observera:

Skärverket för sönderdelning

cd-/dvd-skivor kan fortfarande användas.

12 = Pappersinmatningsenhet (bild 3)

13 = Cd-/dvd-inmatningsenhet (bild 3)

14 = Uppsamlingssäck för papper (bild 4)

15 = Uppsamlingsbehållare cd/dvd (bild 4)

16 = Säckram (bild 4)

17 = Oljebehållare (bild 4, 6)

- Häng in den tömda säcken på säckramen (16),

sätt i cd/dvd-behållaren och skjut in ramen

med säck och cd/dvd-behållare igen i höljets

underdel.

- Stäng dörren. Kontrollangivelsen (8) släcks.

- Om kontrollangivelsen

(6) lyser, tryck kort

på framåtknappen (3). Material som är kvar i

inmatningsenheten sönderdelas och angivelsen

slocknar.

Observera:

Maskinen går endast när dörren är

stängd.

TÖMMA UPPSAMLINGSBEHåLLAREN

FÖR CD/DVD (bild 4):

Observera:

”Cd-behållare full”-övervakningen görs

genom att antalet sönderdelningar som genomförs

räknas.

När det antal (ca. 20 stycken) cd-/dvd-skivor som

är förprogrammerat i styrningen uppnås, stängs

maskinen av. Kontrollangivelsen (10) tänds.

Gör på följande sätt:

- Öppna dörren. Kontrollangivelsen (8) tänds

och LED-angivelsen i framåtknappen (3) samt

kontrollangivelsen (10)

blinkar

- Dra ut säckramen (16) med inhängd

uppsamlingssäck (14) och isatt cd/dvd-behållare

(15) från höljets underdel, ta ut cd/dvd-behållaren

och töm ut innehållet.

- Tryck kort på framåtknappen (3) för att kvittera

tömningen av cd-/dvd-behållaren. Räkningen

börjar om på noll igen. Kontrollangivelsen (10)

och även LED-angivelsen i framåtknappen (3)

slocknar.

- Sätt in den tömda cd/dvd-behållaren på

säckramen (16), och skjut in ramen med säck

och behållare igen i höljets underdel.

- Stäng dörren. Kontrollangivelsen (8) släcks.

Observera:

Maskinen går endast när dörren är

stängd.

DYNAMISK BELASTNINGSANGIVELSE:

För att förhindra materialstockning och uppnå att

datamedierna förstörs kontinuerligt och effektivt,

visas motorns aktuella belastningsgrad under

sönderdelningen genom diffust ljus i olika färger i

inmatningsenheten på följande sätt:

Grönt ljus:

Belastning < 50 %

Gult ljus:

Belastning 50 – 75 %

Rött ljus:

Belastning 75 – 100 %

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

90972 5 04/13

HANDHAVANDE

S

bild 4

bild 3

bild 1

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

MATERIALSTOCKNING I MASKINEN:

(Auto-reverse-funktion)

Om materialet stockas genom att för mycket material

har matats in, reagerar maskinen på följande sätt:

- Skärverket blockeras, går därefter en bit bakåt

(materialet lossas) och stannar. Motorn stängs av.

Kontrollangivelsen (6) tänds.

Gör på följande sätt:

Pappersstockning i pappersinmatningsenheten

(12)

- Ta bort pappret som har matats tillbaka.

- Skärverket går nu automatiskt framåt och

sönderdelar pappersresterna i skärverket. När

maskinen går framåt lyser LED-angivelsen

i framåtknappen (3). Kontrollangivelsen

(6)

släcks.

- Fortsätt sönderdelningen med en mindre mängd

papper än tidigare.

Materialstockning i

cd-/dvd-inmatningsenheten (13)

- Ta bort material som har matats tillbaka.

Ta bort material försiktigt, skaderisk

genom vassa kanter!

- Materialet som är kvar matas nu in automatiskt

i skärverket och sönderdelas. När maskinen går

framåt lyser LED-angivelsen i framåtknappen

(3). Kontrollangivelsen (6) släcks.

- När materialet har gått igenom fortsätter du

sönderdelningen med rätt dosering.

- Om det behövs, koppla skärverket manuellt

omväxlande framåt och bakåt tills materialet har

gått igenom helt och är sönderdelat.

PARALLELL MATERIALINMATNING:

Om material matas in samtidigt i inmatningsenheterna,

reagerar maskinen på följande sätt:

- Skärverket blockeras, går därefter en bit bakåt

(materialet lossas) och stannar. Motorn stängs av.

Kontrollangivelsen (6) tänds.

- Ta ut materialet från en av enheterna.

- Tryck kort på framåtknappen (3). Materialet i

den andra enheten matas in i skärverket och

sönderdelas. Kontrollangivelsen (6) släcks.

FOTOCELL TÄCKT VID DÖRRÖPPNING:

Om det fortfarande skulle finnas material i någon av de

båda inmatningsenheterna när dörren öppnas, stängs

motorn av och skärverket stannar. Kontrollangivelsen

(6) tänds.

Stäng dörren och kvittera statusen genom att trycka

kort på framåtknappen (3). Materialet matas in i

skärverket och sönderdelas.

FOTOCELL TÄCKT VID PåKOPPLING:

Om det skulle finnas material i någon av de båda

inmatningsenheterna när maskinen sätts på tänds

kontrollangivelsen (6).

Ta ut materialet och kvittera statusen genom att trycka

kort på framåtknappen (3).

MOTORSKYDD:

Om motorn skulle överbelastas stängs den av.

Kontrollangivelsen (9) tänds.

När maskinen har svalnat ca. 25 – 40 minuter

(beroende på modell och rumstemperatur) går det att

starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen (9)

blinkar

tillsammans med

LED-angivelsen i funktionsknappen (2) eller endast

kontrollangivelsen (8) är det en elektrisk störning.

Det går inte att starta maskinen.

Kontakta då din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte skulle fungera, kontrollera följande

punkter:

- Är

nätkontakten

ansluten till elnätet?

- Är

dörren

stängd?

- Är

uppsamlingssäcken för papper

full?

Följ

instruktionerna

för

”TÖMMA

UPPSAMLINGSSÄCKEN FÖR PAPPER”.

- Är

uppsamlingsbehållaren för cd-/dvd-skivor

full?

Följ

instruktionerna

för

”TÖMMA

UPPSAMLINGSSÄCKEN FÖR CD-/DVD-SKIVOR”.

- Är det

materialstockning

i maskinen?

Följ instruktionerna för ”MATERIALSTOCKNING I

MASKINEN”

- Har

motorn

överbelastats?

Se under ”MOTORSKYDD”.

Om ingen av kontrollpunkterna passar, kontakta din

fackhandlare.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

UNDERHÅLL / AVFALLSHANTERING

STÖRNING

TEKNISKA DATA

SPECIALTILLBEHÖR

- Tryck på bakåtknappen (4) och håll den nedtryckt tills

kontrollangivelsen (7) slocknar.

- Stäng dörren igen.

Skärverket börjar nu automatiskt en rengöringscykel

(framåt-/bakåtgång) och stängs sedan av. Maskinen

är klar att användas igen. Om specialolja behöver

efterbeställas, se under ”SPECIALTILLBEHÖR”.

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den

av automatiskt efter ca. 5 min. LED-angivelsen i

funktionsknappen (2) för ”klar för användning” slocknar.

Tryck kort på funktionsknappen för sätta på maskinen

igen.

AVFALLSHANTERING AV MASKINEN:

Se till att avfallshantera maskinen miljövänligt när

den har tjänat ut. Släng inga delar av maskinen

eller förpackningen i hushållssoporna.

S

RENGÖRING AV FOTOCELLERNA (bild 5):

Om det skulle bli kvar pappersbitar i inmatningsslitsen

(t.ex. efter pappersstockning) kan det hända att maskinen

inte stängs av genom den ”täckta” fotocellen.

Du kan ta bort pappersbitarna resp. rengöra fotocellen

genom att mata in ytterligare ett ark papper i skärverket

eller sätta maskinen på bakåtgång och kort torka de båda

”ögonen” på fotocellen med en pensel.

UNDERHåLL AV SKÄRVERKET (CROSS-CUT):

Cross-cut-skärverk måste oljas efter en viss

användningstid.

Om kontrollangivelsen (7) lyser gör du på

följande sätt:

Öppna dörren. Kontrollangivelsen (8) tänds och LED-

angivelsen i bakåtknappen (4) samt kontrollangivelsen

(7)

blinkar

. Ta oljebehållaren (17) (bild 6) från hållaren

i dörren och stäng dörren igen.

Fördela lite olja på ett ark papper och mata in det i

skärverket genom pappersinmatningsenheten (12).

Pappret dras in och oljan kommer därigenom in i

skärverket.

Observera: För att radera angivelsen måste den här

proceduren kvitteras på följande sätt när skärverket

har oljats:

- Öppna dörren tills kontrollangivelsen (8) tänds.

Kontrollangivelserna (7) och (4) blinkar.

bild 5

bild 6

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

* Beräknat för A4-papper 70g/m

vid 230V/50Hz

Benämning

Best.-nr.

Plastpåse, 440x330x600x0,05 mm (45)

83079

Plastpåse, 440x330x950x0,05 mm (60)

99977

Oljekanna, 110 ml

88035

Anmärkning:

Kontakta återförsäljaren för efterbeställ-

ning av specialtillbehör och reservdelar.

Modell

Nätanslutningsdata

anslutningsspänning/frekvens · strömförbrukning · effekt

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Säkring

(trög)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Modell

Type

Skärbredd

Skärkapacitet

Arbetsbredd

Bullernivå

Mått

Vikt

Papper / CD,DVD

B x D x H

intimus 45SC2

278-4S

3,8 mm / 8 mm

22-24 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm / 8 mm

13-15 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm / 8 mm

10-11 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm / 8 mm

5-6 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm / 8 mm

5-6 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm / 8 mm

22-24 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm / 8 mm

13-15 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm / 8 mm

10-11 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm / 8 mm

5-6 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm / 8 mm

5-6 ark* / 1 styck

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

TÄRKEÄT TURVAOHJEET

KÄYTTÖALUE:

Tietojentuhooja

intimus

45/60SC2/CC3/

CC4/CC5/CC6

on kirjoitettujen asiakirjojen

ja tietovälineiden kuten CD-, DVD-levyjen,

luottokorttien ja 3,5”-levykkeiden silppuamiseen

tarkoitettu laite.

Konetta saa käyttää vain paperin ja

luottokorttien sekä CD- ja DVD-levyjen

ja 3,5“ -levykkeiden silppuamiseen!

Muunlaisten

tietovälineiden

silppuaminen voi johtaa laitevaurioihin

(esim. teräpakan rikkoutumiseen).

PYSTYTYS:

- Ota laite pakkauksestaan ja aseta paikalleen.

- Ripusta muovisäkki säkkikehikkoon.

- Yhdistä laite verkkopistotulpalla (1) (kuva

2) sähköverkkoon (tiedot vaadittavasta

pistorasian varmistuksesta katso ”TEKNISET

TIEDOT“).

Koneen verkkoliitäntään tulee olla

vapaa pääsy ja sen tulisi olla lähellä

laitetta!

Konetta tulisi käyttää vain suljetuissa

ja huoneenlämpöisissä (10-25°C)

tiloissa!

<< Loukkaantumisvaara! Irralliset

vaatekappaleet, kravatit, korut,

pitkät hiukset tai muut irralliset

esineet on pidettävä loitolla

syöttöaukosta!

<< Loukkaantumisvaara! Älä pane sormiasi

syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois

päältä pääkatkaisijalla tai Hätä-Seis-kyt-

kimellä tai irrotettava pistoke pistorasi-

asta!

<< Pistoke on irrotettava pistorasiasta ennen

koneen avaamista!

Korjaustyöt saa suorittaa vain alan am-

mattimies!

<< Laitetta ei saa käyttää monta henkilöä

yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö on

vaaratonta vain, kun laitetta käyttää yksi

henkilö.

<< Silppuamisvaiheen aikana kaikki muut

työt koneella ovat kiellettyjä (esim. puh-

distus)!

<< Kone ei ole leikkikalu eikä sitä ole missään

nimessä tarkoitettu eikä se sovellu lasten

käyttöön!

Tämän koneen kokonaissuunnittelu tur-

vatekniseltä kannalta (mitat, syöttöaukot,

turvakatkaisimet jne.) ei takaa minkäänlaista

vaaratonta käsittelyä lasten käyttäessä

konetta.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

KÄYTTÖ

KÄYTTÖÖNOTTO

FIN

kuva 1

kuva 2

kuva 3

HALLINTAELEMENTIT:

1 = Verkkopistotulppa (kuva 2)

Kun kone liitetään pistotulpalla verkkoon,

laite on aluksi päältä pois kytketyssä

tilassa.

2 = Toimintopainike (kuva 1)

”käyttövalmis”/”pois”/”seis”

Tällä painikkeella on kolme eri toimintoa:

”käyttövalmis“

Tätä painiketta lyhyesti painamalla kone

kytketään ”käyttövalmis”-tilaan.

Samanaikaisesti syttyy vastaava LED-

merkkivalo palamaan.

”

pois“

Kun

tätä

painiketta

pidetään

”käyttövalmis”-toiminnossa n. 3 sek.

ajan painettuna, kone kytkeytyy pois

päältä

Ohje:

Kun konetta ei käytetä n. 5 minuutin

aikana, se kytkeytyy automaattisesti

pois päältä.

”seis“

Tämän painikkeen lyhyellä painalluksella

terien ollessa käynnissä, teräyksikkö

kytketään pois päältä ja se pysähtyy.

3 = Eteenpäin-painike (kuva 1)

Tällä painikkeella on kaksi eri toimintoa:

Tämän painikkeen lyhyellä painalluksella

teräyksikkö käy parin sekunnin ajan

eteenpäin, esim. teräyksikköön jääneen

leikkausmateriaalin uloskuljettamiseksi.

Samanaikaisesti syttyy vastaava LED-

merkkivalo palamaan.

Kun tätä painiketta pidetään n. 2

sekunnin ajan painettuna, teräyksikkö

käy jatkuvakäyttöisesti eteenpäin ja

koneeseen voidaan syöttää tuhottavaa

materiaalia.. Samanaikaisesti syttyy

vastaava LED-merkkivalo palamaan.

4 = Taaksepäin-painike (kuva 1)

Tästä painikkeesta painettaessa teräyksikkö

käy hetken taaksepäin. Samanaikaisesti

syttyy vastaava LED-merkkivalo palamaan

5 = Valopuomi (käynti eteenpäin) (kuva 3)

Käynnistää silppuamistyövaiheen heti, kun

materiaalia syötetään jompaankumpaan

syöttöaukkoon. Samanaikaisesti syttyy

eteenpäin-painikkeen LED-merkkivalo

palamaan.

6 = Valvontanäyttö (kuva 1)

”Materiaaliruuhka

koneessa“

”Rinnakkainen materiaalinsyöttö“ /

”Valopuomi päällä oven ollessa auki tai

päälle kytkettäessä“

Menettelytavat katso vastaavaa kuvausta

otsikosta ”HÄIRIÖ“.

”Materiaaliruuhka koneessa“

Syttyy palamaan, kun teräyksikköön

on syötetty liian paljon materiaalia.

Teräyksikön käynti lukittuu, käy sen

jälkeen vähän aikaa taaksepäin ja

pysähtyy. Moottori kytkeytyy pois

päältä.

”Rinnakkainen materiaalinsyöttö“

Syttyy palamaan, kun molempiin

syöttöaukkoihin

syötetty

samanaikaisesti materiaalia. Teräyksikön

käynti pysähtyy, käy sen jälkeen vähän

aikaa taaksepäin ja pysähtyy. Moottori

kytkeytyy pois päältä.

”Valopuomi päällä ovea avattaessa“

Syttyy palamaan, kun ovea avattaessa on

vielä materiaalia jommassakummassa

syöttökanavassa. Teräyksikkö pysähtyy.

Moottori kytkeytyy pois päältä.

”Valopuomi päällä päälle kytkettäessä”

Syttyy palamaan, kun konetta päälle

kytkettäessä on vielä materiaalia

jommassakummassa syöttökanavassa.

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

HALLINTAELEMENTIT:

7 = Valvontanäyttö (kuva 1)

”Teräyksikkö öljyttävä“

Syttyy palamaan, kun Cross-Cut-version

teräyksikkö on öljyttävä. Öljyämistoimenpide

on kuitattava taaksepäin-painikkeella (4) (katso

kuvaus kohdassa TERÄYKSIKÖN HUOLTO“).

8 = Valvontanäyttö (kuva 1)

”Ovi auki“ / ”Oven häiriö“

”Ovi auki“

Syttyy palamaan, kun alakaapin ovi on

avoinna. Koneen käynti katkaistaan

automaattisesti eikä sitä voida käynnistää

niin kauan kuin ovi on auki.

”Sähköhäiriö“

Vilkkuu

, kun oven antureissa on häiriö.

Koneen käynti katkaistaan. Ilmoita häiriöstä

alan kauppiaalle.

9 = Valvontanäyttö (kuva 1)

”Moottorin ylikuormitus“ / ”Sähköhäiriö“

Menettelytavat katso vastaavaa kuvausta

otsikosta „HÄIRIÖ“.

”Moottorinsuoja“

Merkkivalo syttyy palamaan, kun moottoria

on ylikuormitettu ja se on kytkeytynyt pois

päältä. Konetta ei voi käynnistää moottorin

jäähtymisvaiheen aikana.

”Sähköhäiriö“

Vilkkuu

, kun ohjausjärjestelmän virtapiirissä

häiriö.

Samanaikaisesti

alkaa

toimintokytkimen (2) LED-näyttö vilkkua.

Koneen käynti katkaistaan. Ilmoita häiriöstä

alan kauppiaalle.

10 = Valvontanäyttö

”CD/DVD-säiliö täynnä“ (kuva 1)

Syttyy palamaan, kun CD/DVD-säiliö on täynnä

ja se on tyhjennettävä. CD/DVD-silppuamisen

teräyksikön käynti katkaistaan. CD/DVD-säilön

tyhjennystoimenpide on kuitattava eteenpäin-

painikkeella (3).

Ohje:

Paperinsilppuamisen

teräyksikköä

voidaan käyttää edelleen.

11 = Valvontanäyttö

”Paperin keräyssäkki täynnä” (kuva 1)

Syttyy palamaan, kun paperin keräyssäkki

on täynnä ja se on tyhjennettävä.

Paperinsilppuamisen

teräyksikön

käynti

katkaistaan.

Ohje:

CD/DVD-silppuamisen teräyksikköä

voidaan käyttää edelleen.

12 = Paperinsyöttökanava (kuva 3)

13 = CD/DVD-syöttökanava (kuva 3)

14 = Keräyssäkki paperille (kuva 4)

15 = CD/DVD-keräyssäiliö (kuva 4)

16 = Säkkikehikko (kuva 4)

17 = Öljysäiliö (kuva 4, 6)

Silppuamiskonetta

missään

tapauksessa saa käyttää istuinalustana

tai astimena. Kaatumisvaara johtuen

materiaalinmurtumasta!

KONEEN KÄYNNISTYS:

Koneen käynnistämiseksi ”käyttövalmis”-tilaan toimi

seuraavasti:

- Paina lyhyesti toimintopainiketta (2).

- Toimintopainikkeen (2) LED-valo

syttyy

”käyttövalmis”-tilan merkiksi.

- Koneeseen voidaan syöttää materiaalia.

MATERIAALINSYÖTTÖ:

Paperi

syötetään paperinsyöttöaukosta (12) (kuva 3)

teräyksikön silputtavaksi.

Tietovälineet

(CD, DVD tai luottokortit) syötetään

yksitellen erikseen sijoitetusta CD/DVD-syöttöaukosta

(13) (kuva 3) teräyksikön silputtavaksi.

Kone

kytkeytyy

automaattisesti

eteenpäin-

käyntiin, vetää materiaalin sisään ja katkaisee

silppuamistyövaiheen

päättyessä

käynnin

automaattisesti.

Paperia syötettäessä älä milloinkaan

syötä samanaikaisesti CD/DVD-levyjä

silputtavaksi tai päinvastoin!

Ohjeet:

Valoa läpäisevien kalvojen silppuamiseksi

kone on käsin kytkettävä eteenpäin-käyntiin

(painamalla eteenpäin-painiketta (3) n. 2 sek. ajan).

Toimintopainikkeen (2) lyhyellä painalluksella

(”seis”-toiminto) voidaan silppuamisvaihe pysäyttää

haluttaessa. Työvaiheen jatkamiseksi on taas

painettava eteenpäin-painiketta (3) n. 2 sek. ajan.

Kun konetta ei käytetä n. 5 minuutin aikana, se

kytkeytyy automaattisesti pois päältä.

Älä syötä koneeseen milloinkaan

enempää materiaalia kuin on sallittu

(katso ”TEKNISET TIEDOT”)!

Mikäli teräyksikköön on kuitenkin joutunut

liian paljon materiaalia, katso otsikon

”HÄIRIÖ” kohdasta ”MATERIAALIRUUHKA

KONEESSA”.

Oikeasta jätteen erottamisesta huolehtii kaksi

erillistä keräyssäiliötä.

KERÄYSSÄKIN TYHJENTÄMINEN

PAPERIA VARTEN (kuva 4):

Kun paperinkeräyssäkki on täynnä, kone kytkeytyy

pois päältä. Valvontanäyttö (11) syttyy palamaan.

Toimi tällöin seuraavasti:

- Avaa ovi. Valvontanäyttö (8) syttyy palamaan.

Mikäli jompaankumpaan syöttöaukkoon on vielä

jäänyt materiaalia, syttyy lisäksi valvontanäyttö

(6) palamaan.

- Vedä säkkikehikko (16) ja siihen ripustettu

paperinkeräyssäkki (14) sekä käytössä oleva CD/

DVD-säiliö (15) ulos laitteen alaosasta.

- Ota CD/DVD-säiliö ulos, poista paperinkeräyssäkki

ja tyhjennä sen sisältö. Valvontanäyttö (11)

sammuu.

- Ripusta tyhjennetty säkki kehikkoon (16), aseta CD/

DVD-säiliö paikalleen ja työnnä kehikko säkin ja

CD/DVD-säiliön kanssa jälleen laitteen alaosaan.

- Sulje ovi. Valvontanäyttö (8) sammuu.

- Mikäli valvontanäytön

(6) valo palaa, näppää

lyhyesti eteenpäin-painiketta (3). Syöttökanavaan

jäänyt materiaali silputaan ja merkkivalo sammuu.

Ohje:

Kone käy vain oven ollessa kiinni!

KERÄYSSÄILIÖN TYHJENTÄMINEN

CD/DVD-LEVYJÄ VARTEN (kuva 4):

Ohje:

”CD-säiliö täynnä“ -valvonta tapahtuu siten, että

lasketaan suoritetut silppuamiskerrat.

Kun ohjausjärjestelmään ohjelmoitu syötettyjen CD/

DVD-levyjen lukumäärä (n. 20 kpl) on saavutettu,

koneen käynti katkaistaan. Valvontanäyttö

(10)

syttyy palamaan.

Toimi tällöin seuraavasti:

- Avaa ovi. Valvontanäyttö (8) syttyy palamaan

ja eteenpäin-painikkeen (3) LED-valo

sekä

valvontanäyttö (10)

vilkkuvat

- Vedä säkkikehikko (16) ja siihen ripustettu

paperinkeräyssäkki (14) sekä käytössä oleva CD/

DVD-säiliö (15) ulos laitteen alaosasta, ota CD/

DVD-säiliö ulos ja tyhjennä sen sisältö.

- Näppää

lyhyesti

eteenpäin-painiketta

(3)

kuitataksesi

CD/DVD-säiliön

tyhjennyksen.

Laskeminen alkaa taas nollasta. Valvontanäytön

(10) sekä eteenpäin-painikkeen (3) LED-valo

sammuvat.

- Aseta

tyhjennetty

CD/DVD-säiliö

takaisin

säkkikehikkoon (16) ja työnnä kehikko säkin ja

säiliön kanssa jälleen laitteen alaosaan.

- Sulje ovi. Valvontanäyttö (8) sammuu.

Ohje:

Kone käy vain oven ollessa kiinni!

DYNAAMINEN KUORMITUSNÄYTTÖ:

Materiaaliruuhkan välttämiseksi ja siten jatkuvan ja

tehokkaan tietovälineiden tuhoamisen saavuttamiseksi

näytetään silppuamistyövaiheen aikana moottorin

senhetkinen kuormitusaste syöttöaukossa olevalla

hajavalaistuksella, joka muuttuu seuraavaan tapaan:

Vihreä valo:

kuormitus < 50%

Keltainen valo:

kuormitus 50 - 75%

Punainen valo:

kuormitus 75 - 100%

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

KÄYTTÖ

FIN

kuva 1

kuva 3

kuva 4

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

MATERIAALIRUUHKA KONEESSA:

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liiallisen syöttämisen vuoksi,

kone reagoi seuraavasti:

- Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin

(materiaalin vapauttamiseksi) ja pysähtyy. Moottori

kytkeytyy pois päältä. Valvontanäyttö

(6) syttyy

palamaan.

Toimi tällöin seuraavasti:

Paperiruuhka paperinsyöttökanavassa (12)

- Ota takaisin työnnetty paperi pois.

- Teräyksikkö käy nyt automaattisesti eteenpäin ja

silppuaa jäljelle jääneen paperimateriaalin. Eteenpäin-

painikkeen (3) LED-näyttö palaa koneen käydessä

eteenpäin. Valvontanäyttö (6) sammuu.

- Jatka silppuamista pienemmällä paperimäärällä.

Materiaaliruuhka CD/DVD-syöttökanavassa (13)

- Ota takaisintyönnetty materiaali pois.

Poista materiaali varovasti , koska

terävissä

leikkaussärmissä

piilee

loukkaantumisvaara!

- Jäljelle jäänyt silppuamismateriaali syötetään nyt

automaattisesti teräyksikköön leikattavaksi. Eteenpäin-

painikkeen (3) LED-näyttö palaa koneen käydessä

eteenpäin. Valvontanäyttö (6) sammuu.

- Kun koneessa oleva materiaali on silputtu, jatka työtä

annostelemalla syöttömäärä oikein.

- Mikäli on tarpeen, kytke teräyksikön käynti käsin

vuoron perään eteenpäin ja taaksepäin, kunnes

silputtava materiaali on kokonaan mennyt koneen läpi

ja pienitty.

RINNAKKAINEN MATERIAALINSYÖTTÖ:

Mikäli molempiin syöttökanaviin syötetään materiaalia

samanaikaisesti, kone reagoi seuraavasti:

- Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin

(materiaalin vapauttamiseksi) ja pysähtyy. Moottori

kytkeytyy pois päältä. Valvontanäyttö

(6) syttyy

palamaan.

- Ota pois materiaali jommastakummasta kanavasta.

- Paina lyhyesti eteenpäin-painiketta (3). Toisessa

syöttökanavassa oleva aines syötetään teräyksikköön

ja silputaan pieneksi. Valvontanäyttö (6) sammuu.

VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:

Jos

ovea

avattaessa

jommassakummassa

syöttökanavassa on vielä materiaalia, moottori kytkeytyy

pois päältä ja teräyksikön käynti pysähtyy. Valvontanäyttö

(6) syttyy palamaan.

Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-

painikkeesta (3). Jäljellä oleva aines syötetään

teräyksikköön ja silputaan pieneksi.

VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ:

Jos konetta käynnistettäessä jommassakummassa

syöttökanavassa on materiaalia, syttyy valvontanäytön

(6) valo palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti eteenpäin-

painikkeesta (3).

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois

päältä. Valvontanäyttö (9) syttyy palamaan.

Noin 25-40 minuutin jäähtymisajan kuluttua (mallista ja

huoneen lämpötilasta riippuen) voit käynnistää koneen

uudelleen.

SÄHKÖHÄIRIÖ:

Jos valvontanäytön (9) valo

vilkkuu

yhdessä

toimintokytkimen (2) LED-valon kanssa tai vain

valvontanäyttö (8), on kyseessä sähköhäiriö. Konetta

ei voida käynnistää.

Ota tällöin yhteys alan kauppiaaseen.

TARKASTUSLISTA HÄIRIÖIDEN SATTUESSA:

Mikäli laite ei toimi, tarkista seuraavat kohdat:

- onko

verkkopistoke

liitetty verkkoon?

- onko

ovi

kiinni?

- onko

paperinkeräyssäkki

täynnä?

Noudata otsikon ”PAPERIN KERÄYSSÄKIN

TYHJENNYS“ ohjeita.

- Onko

CD/DVD-keräyssäiliö

täynnä?

Noudata

otsikon

”CD/DVD-KERÄYSSÄILIÖN

TYHJENNYS“ ohjeita.

- onko koneessa

materiaaliruuhka

Noudata otsikon ”MATERIAALIRUUHKA KONEESSA“

ohjeita.

- onko

moottori

ylikuormittunut?

Katso otsikosta ”MOOTTORINSUOJA“.

Jos mikään näistä tarkastuskohdista ei auta, ota

yhteys alan ammattiliikkeeseen.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

HUOLTO / KONEEN HÄVITTÄMINEN

„HAIRIÖ“

TEKNISET TIEDOT

ERIKOISVARUSTUS

- Paina taaksepäin-painiketta (4) ja pidä sitä painettuna, kunnes

valvontanäytön (7) valo sammuu.

- Sulje taas ovi.

Teräyksikkö alkaa nyt automaattisesti puhdistustyökierron

(eteenpäin käynti/taaksepäin käynti) ja kytkeytyy sen jälkeen

pois päältä. Kone on taas käyttövalmis. Jos on tarpeen tilata lisää

erikoisvoiteluöljyä, katso otsikosta ”ERIKOISTARVIKKEET“.

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos konetta ei jonkin aikaa käytetä, se kytkeytyy n. 5 minuutin

kuluttua pois päältä. Toimintopainikkeen (2) LED-näyttö

”käyttövalmis” sammuu. Toimintopainikkeen lyhyellä

painalluksella toiminto kytketään taas päälle.

KONEEN HÄVITTÄMINEN:

Hävitä kone ympäristöystävällisesti, kun se poistetaan

käytöstä. Älä heitä koneen tai pakkauksen osia

talousjätteisiin.

FIN

kuva 6

VALOKENNOJEN PUHDISTUS (kuva 5):

Jos paperinpalasia jää syöttöaukkoon (esim. paperiruuhkan

jälkeen), on mahdollista, että laite ei kytkeydy pois päältä, koska

valopuomi on päällä.

Voit poistaa paperinpalaset tai puhdistaa valokennot syöttämällä

paperiarkin koneeseen tai vaihtoehtoisesti kytkemällä koneen

taaksepäin-käynnille ja puhdistamalla kevyesti valokennon

molemmat ”silmät”.

TERÄPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-teräpakat on voideltava aina tietyn

käyttötuntimäärän kuluttua.

Kun valvontanäytön merkkivalo (7) syttyy, toimi

seuraavasti:

Avaa ovi. Valvontanäyttö (8) syttyy palamaan ja taaksepäin-

painikkeen (4) LED-valo sekä valvontanäyttö (7)

vilkkuvat

Ota öljysäiliö (17) (kuva 6) ovessa olevasta kiinnityksestään ja

sulje ovi.

Levitä hiukan öljyä paperiarkille ja syötä tämä sitten

paperinsyöttöaukosta (12) teräyksikköön.

Paperi vedetään sisään ja öljy tarttuu näin teräyksikköön.

Ohje: Jotta merkkivalo sammuu, on suoritetun teräyksikön

öljyämisen jälkeen toimenpide kuitattava seuraavasti:

- Avaa ovi niin auki, kunnes valvontanäyttö (8) syttyy.

Valvontanäytöt (7) ja (4) vilkkuvat.

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

kuva 5

* pätee A4-kokoiseen paperiin 70g/m

virransyötön ollessa 230V/50Hz

Nimike

Tilaus-nro.

Muovisäkki, 440x330x600x0,05 mm (45)

83079

Muovisäkki, 440x330x950x0,05 mm (60)

99977

Öljypullo, 110 ml

88035

Ohje:

Kun haluat tilata lisävarusteita tai varaosia, käänny

ammattiliikkeen puoleen.

Malli

Verkkoliitäntätiedot

liitäntäjännite/taajuus · virranottoteho · teho

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Sulake

(hidas)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Malli

Tyyppi

Leikkuuleveys

Leikkuuteho

Työleveys

Melutaso

Mitat

Paino

paperia / CD,DVD

L x S x K

intimus 45SC2

278-4S

3,8 mm / 8 mm

22-24 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm / 8 mm

13-15 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm / 8 mm

10-11 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm / 8 mm

6-6 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm / 8 mm

5-6 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm / 8 mm

22-24 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm / 8 mm

13-15 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x5 mm / 8 mm

10-11 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm / 8 mm

5-6 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm / 8 mm

5-6 arkkia* / 1 kappale

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

WAŻNE ZASADY BEZPIECZEŃSTWA

ZAKRES ZASTOSOWANIA:

Niszczarka

intimus

45/60SC2/CC3/CC4/

CC5/CC6

jest urządzeniem służącym do cięcia

(niszczenia) wszelkich dokumentów papierowych

oraz nośników danych takich jak płyty CD, DVD,

karty kredytowe i dyskietki 3,5“.

Urządzenie wolno stosować wyłącznie

do przecinania papieru i kart

kredytowych oraz niszczenia płyt CD,

DVD i dyskietek 3,5”!

Rozdrabnianie innych nośników danych

może

być

przyczyną

uszkodzenia

urządzenia (np. zniszczenie mechanizmu

tnącego itp.).

USTAWIENIE:

- wypakować urządzenie i ustawić,

- zawiesić plastikową torbę przy ramie.

- podłączyć wtyczkę sieciową (1) (rysunek 2)

do sieci zasilania (dane dotyczące wstępnego

zabezpieczenia gniazda wtykowego znajdują się w

punkcie „DANE TECHNICZNE:).

Wtyczka sieciowa urządzenia musi być

dostępna i powinna znajdować się w

pobliżu urządzenia!

Urządzenie wolno stosować tylko

w pomieszczeniach zamkniętych o

temperaturze 10 – 25°C!

<< Urządzenie nie może być obsługiwane

przez kilka osób jednocześnie!

Elementy zabezpieczające są skonstruowane

tak, aby możliwa była bezpieczna „jednooso-

bowa“ obsługa urządzenia.

<< Podczas procesu rozdrabniania przy

maszynie nie wolno wykonywać innych

prac (np. oczyszczania itp.)!

<< Maszyna nie jest zabawką i dlatego nie

jest przeznaczona dla dzieci!

Koncepcja bezpieczeństwa maszyny (wy-

miary, otwory doprowadzające, wyłączniki

bezpieczeństwa etc.) nie przewiduje żadnych

gwarancji dotyczących bezpiecznego użycia

przez dzieci.

<< Zagrożenie doznaniem

obrażeń! Luźne części odzieży,

krawaty, biżuterię, długie

włosy i inne luźne przedmioty

należy trzymać z daleka od ot-

woru wpustowego maszyny!

<< Zagrożenie doznaniem obrażeń! Nie

sięgać palcami do otworu wpustowego!

<< W razie niebezpieczeństwa maszynę

wyłączyć wyłącznikiem głównym,

wyłącznikiem awaryjnym lub wyjąć

wtyczkę z gniazdka sieciowego!

<< Przed otwarciem maszyny należy wyjąć

wtyczkę z gniazdka sieciowego!

Prace naprawcze mogą być wykonywane

wyłącznie przez specjalistów!

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

90972 5 04/13

OBSŁUGA

URUCHOMIENIE

PL

rys. 1

rys. 2

rys. 3

ELEMENTY OBSŁUGI:

1 = wtyczka sieciowa (rys. 2)

Po podłączeniu urządzenia poprzez wtyczkę

sieciową do sieci zasilania, urządzenie jest

najpierw wyłączone.

2 = przycisk funkcyjny (rys. 1)

„Gotowe do eksploatacji” / „WYŁ” /

„Stop”

Ten przycisk posiada trzy funkcje:

„Gotowe do eksploatacji”

Po krótkim naciśnięciu tego przycisku

urządzenie przełączane jest na tryb

„Gotowe do eksploatacji”.

Jednocześnie zaświeca się zintegrowana

dioda LED .

„WYŁ”

Jeżeli przycisk ten zostanie naciśnięty i

przytrzymany przez około 3 sekundy w

stanie „Gotowe do eksploatacji”, urządzenie

wyłącza się.

Wskazówka:

W przypadku, gdy urządzenie

nie jest wykorzystywane przez okres około

5 minut, następuje jego automatyczne

wyłączenie.

„Stop”

Po krótkim naciśnięciu tego przycisku

przy uruchomionym mechanizmie tnącym,

mechanizm ten zostaje wyłączony i

zatrzymuje się.

3 = przycisk biegu w przód (rys. 1)

Ten przycisk posiada dwie funkcje:

Po krótkim naciśnięciu tego przycisku

mechanizm tnący przesuwa się na kilka

sekund do przodu, np. aby odprowadzić

resztki ciętego materiału gromadzące się

w mechanizmie tnącym. Jednocześnie

zaświeca się zintegrowana dioda LED .

Jeżeli przycisk ten zostanie naciśnięty

i przytrzymany przez około 2 sekundy,

mechanizm tnący stale przesuwa się

w przód i można ładować urządzenie.

Jednocześnie zaświeca się zintegrowana

dioda LED .

4 = przycisk biegu wstecz (rys. 1)

Po naciśnięciu tego przycisku mechanizm

tnący przesuwa się przez chwilę wstecz.

Jednocześnie zaświeca się zintegrowana

dioda LED .

5 = zapora świetlna (bieg w przód) ( rys. 3)

Uruchamia przebieg rozdrabniania, gdy tylko

materiał zostanie wprowadzony do jednej z

kieszeni doprowadzających. Jednocześnie

zaświeca się dioda LED przycisku biegu w

przód.

6 = wskaźnik kontrolny (rys. 1)

„Nagromadzenie

się

materiału

urządzenie” / „Równoległe doprowadzanie

materiału” / Zapora świetlna aktywna przy

otwarciu drzwi lub przy włączaniu”

Sposób postępowania patrz odpowiedni opis

w rubryce „ZAKŁÓCENIE DZIAŁANIA”

„Nagromadzenie

materiału w urządzeniu”

Zaświeca się, gdy do mechanizmu

tnącego doprowadzana jest zbyt duża ilość

materiału. Mechanizm tnący blokuje się,

przesuwa się następnie nieznacznie wstecz

i stoi. Silnik zostaje wyłączony.

„Równoległe

doprowadzanie materiału”

Zaświeca się, gdy materiał doprowadzany

jest jednocześnie do obydwu kieszeni.

Mechanizm tnący zatrzymuje się, przesuwa

się następnie nieznacznie wstecz i stoi.

Silnik zostaje wyłączony.

„Zapora świetlna aktywna

przy otwarciu drzwi”

Zaświeca się, gdy podczas otwarcia drzwi w

jednej z obydwu kieszeni doprowadzających

znajduje się jeszcze materiał. Mechanizm

tnący zostaje unieruchomiony. Silnik zostaje

wyłączony.

„Zapora świetlna aktywna

przy włączeniu”:

Zaświeca się, gdy podczas włączania

urządzenia w jednej z obydwu kieszeni

doprowadzających znajduje się materiał.

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

ELEMENTY OBSŁUGI:

7 = wskaźnik kontrolny (rys. 1)

„Smarowanie mechanizmu tnącego”

Zaświeca się, gdy mechanizm tnący wersji Cross-

Cut powinien zostać pokryty smarem. Przebieg

smarowania należy potwierdzić poprzez przycisk

biegu wstecz (4) (patrz punkt „KONSERWACJA

MECHANIZMU TNĄCEGO”)

8 = wskaźnik kontrolny (rys. 1)

„Drzwi otwarte” / „Usterka drzwi”

„Drzwi otwarte”

Zaświeca się, gdy drzwi dolnej części urządzenia

są otwarte. Urządzenie zostaje automatycznie

wyłączone i nie można go uruchomić do

momentu, gdy drzwi pozostają otwarte.

„Usterka elektryczna”

Miga

, gdy występuje usterka elektryczna w

układzie czujników drzwi. Urządzenie zostaje

wyłączone. Należy poinformować przedstawiciela

handlowego.

9 = wskaźnik kontrolny (rys. 1)

„Przeciążenie silnika” /

„Usterka elektryczna”

Sposób postępowania patrz odpowiedni opis w

rubryce „ZAKŁÓCENIE DZIAŁANIA”

„Ochrona silnika”

Zaświeca się, gdy silnik został przeciążony i

wyłączył się. Nie można uruchomić urządzenia

podczas fazy ochładzania silnika.

„Usterka elektryczna”

Miga

, gdy występuje usterka elektryczna w

obrębie płytki drukowanej układu sterowania.

Jednocześnie miga wskaźnik diodowy LED

przełącznika funkcyjnego (2). Urządzenie zostaje

wyłączone. Należy poinformować przedstawiciela

handlowego.

10 = wskaźnik kontrolny

„Zbiornik na płyty CD / DVD przepełniony”

(rysunek 1)

Zaświeca się, gdy zbiornik na płyty CD / DVD

jest całkowicie wypełniony i należy go opróżnić.

Mechanizm tnący do rozdrabniania płyt CD / DVD

zostaje wyłączony. Przebieg opróżniania zbiornika

na płyty CD / DVD musi zostać potwierdzony

przyciskiem biegu w przód (3).

Wskazówka:

Mechanizm tnący do cięcia papieru

może być dalej eksploatowany.

11 = wskaźnik kontrolny

„Worek na papier przepełniony” (rysunek 1)

Zaświeca się, gdy worek na papier jest całkowicie

wypełniony i należy go opróżnić. Mechanizm tnący

do cięcia papieru zostaje wyłączony.

Wskazówka:

Mechanizm tnący do rozdrabniania

płyt CD / DVD może być dalej eksploatowany.

12 = kieszeń doprowadzająca papier ( rys. 3)

13 = kieszeń doprowadzająca

płyty CD / DVD (rysunek 3)

14 = worek na papier (rysunek 4)

15 = zbiornik na płyty CD / DVD (rysunek 4)

16 = rama worka (rys. 4)

17 = zbiornik oleju ( rys. 4, 6)

Niszczarki nie wolno w żadnym przypadku

stosować jako miejsca siedzącego lub

stopnia. Niebezpieczeństwo upadku w

wyniku złamania się materiału!

WŁĄCZANIE URZĄDZENIA

Celem przełączenia urządzenia na tryb „Gotowe do

eksploatacji” należy postępować w następujący sposób:

- nacisnąć krótko przycisk funkcyjny (2)

- wskaźnik diodowy LED przycisku funkcyjnego (2)

zaświeca się dla trybu „Gotowy do eksploatacji”.

- można wprowadzać materiał do urządzenia.

DOPROWADZANIE MATERIAŁU:

Papier

doprowadzać do mechanizmu tnącego korzystając

z kieszeni doprowadzającej papier (12) (rysunek 3).

Nośniki danych

(płyty CD, DVD lub karty kredytowe)

wprowadzać do mechanizmu tnącego oddzielnie, poprzez

odrębnie umieszczoną kieszeń doprowadzającą płyty CD /

DVD (13) (rysunek 3).

Urządzenie przełącza się automatycznie na tryb pracy w

przód, zaciąga materiał i wyłącza się automatycznie po

przebiegu cięcia.

Podczas doprowadzania papieru nigdy nie

wprowadzać jednocześnie płyt CD / DVD (i

na odwrót)!

Wskazówki:

Do cięcia przezroczystych folii należy

przełączyć ręcznie urządzenie na tryb pracy w przód

(przycisk biegu w przód (3) przytrzymać przez około 2

sekundy).

Poprzez krótkie naciśnięcie przycisku funkcyjnego (2)

(„Funkcja Stop”) można w każdym momencie zatrzymać

przebieg cięcia. W celu kontynuowania przytrzymać przez

około 2 sekundy naciśnięty przycisk biegu w przód (3).

W przypadku, gdy urządzenie nie jest wykorzystywane

przez okres około 5 minut, dochodzi do jego wyłączenia.

Nigdy nie wprowadzać do urządzenia ilości

materiału większych niż podane wartości

maksymalne (patrz ‘DANE TECHNICZNE”)!

Jeżeli mimo to dojdzie do wprowadzenia zbyt

dużej ilości materiału do urządzenia, patrz

rozdział „ZAKŁÓCENIA” – ‘NAGROMADZENIE

MATERIAŁU W URZĄDZENIU”.

Za prawidłową separację odpadków odpowiedzialne

są dwa odrębnie umieszczone zbiorniki.

OPRÓŻNIANIE ZBIORNIKA

NA PAPIER (rysunek 4):

Jeżeli worek na papier jest całkowicie wypełniony,

urządzenie wyłącza się. Wskaźnik kontrolny

(11)

zaświeca się. Postępować w następujący sposób:

- otworzyć drzwi. Wskaźnik kontrolny (8) zaświeca się.

Jeżeli w jednej z kieszeni doprowadzających znajduje

się jeszcze materiał, zaświeca się dodatkowo wskaźnik

kontrolny

(6).

- wysunąć ramę (16) z zawieszonym workiem na papier

(14) i zamontowanym zbiornikiem na płyty CD/DVD (15)

z dolnej części obudowy,

- wyjąć zbiornik na płyty CD/DVD, zdjąć worek na papier i

opróżnić, Wskaźnik kontrolny (11) gaśnie.

- opróżniony worek zamocować przy ramie worka (16),

włożyć pojemnik na płyty CD/DVD i wsunąć ramę wraz

z workiem i pojemnikiem na płyty CD/DVD ponownie do

dolnej części obudowy.

- Zamknąć drzwi. Wskaźnik kontrolny (8) gaśnie.

- jeżeli wskaźnik kontrolny

(6) świeci się, nacisnąć

krótko przycisk biegu w przód (3). Materiał pozostający

w kieszeni doprowadzającej zostanie pocięty i wskaźnik

zgaśnie.

Wskazówka:

Urządzenie pracuje tylko, gdy drzwi są

zamknięte!

OPRÓŻNIANIE ZBIORNIKA

NA PŁYTY CD / DVD (rysunek 4)

Wskazówka:

Kontrola w zakresie funkcji „Zbiornik CD

przepełniony” wykonywana jest na podstawie liczenia

wykonanych przebiegów cięcia.

Jeżeli ilość doprowadzonych płyt CD / DVD,

zaprogramowana wstępnie w układzie sterowania (około

20 sztuk) zostanie osiągnięta, urządzenie wyłącza się.

Wskaźnik kontrolny (10) zaświeca się.

Postępować w następujący sposób:

- otworzyć drzwi. Wskaźnik kontrolny (8) zaświeca się

migają

wskaźnik diodowy LED przycisku biegu w

przód (3) oraz wskaźnik kontrolny (10).

- wysunąć ramę (16) z zawieszonym workiem (14) i

zamontowanym zbiornikiem na płyty CD/DVD (15) z

dolnej części obudowy, wyjąć pojemnik na płyty CD/DVD

i opróżnić,

- nacisnąć krótko przycisk biegu w przód (3) celem

potwierdzenia opróżnienia zbiornika na płyty CD / DVD.

Liczenie przebiegów rozpoczyna się ponownie od zera.

Wskaźnik kontrolny (10) oraz także wskaźnik diodowy

LED przycisku biegu w przód (3) gasną.

- zamocować opróżniony pojemnik na płyty CD/DVD

przy ramie worka (16) i wsunąć ramę wraz z workiem i

pojemnikiem ponownie do dolnej części obudowy.

- Zamknąć drzwi. Wskaźnik kontrolny (8) gaśnie.

Wskazówka:

Urządzenie pracuje tylko, gdy drzwi są

zamknięte!

DYNAMICZNY WSKAŹNIK OBCIĄŻENIA:

Celem uniknięcia nadmiernego gromadzenia się materiału

i zapewnienia ciągłego i efektywnego niszczenia nośników

danych, aktualny stopień obciążenia silnika wyświetlany

jest podczas przebiegu cięcia za pomocą kolorowego,

rozproszonego światła w kieszeni doprowadzającej.

Światło oznacza:

Zielone światło:

obciążenie < 50%

Żółte światło:

obciążenie 50 – 75%

Czerwone światło:

obciążenie 75 – 100%

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

90972 5 04/13

OBSŁUGA

PL

rys. 1

rys. 3

rys. 4

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

NADMIERNE NAGROMADZENIE MATERIAŁU W URZĄDZENIU:

(funkcja Auto-Rewers)

Jeżeli w wyniku zbyt dużej ilości doprowadzonego materiału,

dojdzie do powstania zatoru, urządzenie reaguje w następujący

sposób:

- mechanizm tnący blokuje się, przesuwa się następnie

nieznacznie wstecz (materiał zostaje zwolniony) i stoi. Silnik

zostaje wyłączony. Wskaźnik kontrolny

(6) zaświeca się.

Postępować w następujący sposób:

Zator papieru w kieszeni doprowadzającej papier (12)

- wyjąć odprowadzony papier,

- mechanizm tnący uruchamia się automatycznie do przodu

i rozdrabnia resztki papieru pozostające w mechanizmie

tnącym. Podczas biegu do przodu zaświeca się wskaźnik

diodowy LED przycisku biegu w przód (3). Wskaźnik

kontrolny

(6) gaśnie.

- kontynuować cięcie przy podawaniu mniejszych ilości

papieru.

Zator materiału w kieszeni doprowadzającej płyty CD /

DVD (13)

- wyjąć odprowadzony materiał.

Podczas wyjmowania materiału postepować

ostrożnie, ponieważ istnieje zagrożenie

przecięcia w miejscach o ostrych

krawędziach!

- pozostały materiał zostaje teraz ponownie automatycznie

doprowadzony do mechanizmu tnącego i pocięty. Podczas

biegu do przodu zaświeca się wskaźnik diodowy LED

przycisku biegu w przód (3). Wskaźnik kontrolny

(6)

gaśnie.

- gdy materiał przeznaczony do rozdrobnienia został

pocięty, można kontynuować rozdrabnianie doprowadzając

prawidłową ilość materiału.

- w razie konieczności, przełączać ręcznie mechanizm tnący

na zmianę w przód i w tył do momentu, gdy cały materiał

przejdzie przez mechanizm i zostanie rozdrobniony.

RÓWNOLEGŁE DOPROWADZANIE MATERIAŁU:

Jeżeli materiał doprowadzany jest równoległe do obydwu

kieszeni doprowadzających, urządzenie reaguje w następujący

sposób:

- mechanizm tnący blokuje się, przesuwa się następnie

nieznacznie wstecz (materiał zostaje zwolniony) i stoi. Silnik

zostaje wyłączony. Wskaźnik kontrolny

(6) zaświeca się.

- wyjąć materiał z kieszeni.

- nacisnąć krótko przycisk biegu w przód (3). Materiał do

cięcia drugiej kieszeni doprowadzany jest do mechanizmu

tnącego i rozdrabniany. Wskaźnik kontrolny

(6) gaśnie.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY OTWARCIU DRZWI:

Jeżeli podczas otwierania drzwi materiał znajduje się jeszcze

w jednej z obydwu kieszeni doprowadzających, silnik wyłącza

się, a mechanizm tnący zostaje unieruchomiony. Wskaźnik

kontrolny

(6) zaświeca się.

Zamknąć drzwi i potwierdzić taki stan naciskając krótko przycisk

biegu w przód (3). Istniejący materiał przeznaczony do cięcia

zostaje doprowadzony do mechanizmu tnącego.

ZAPORA ŚWIETLNA URUCHOMIONA PRZY WŁĄCZANIU:

Jeżeli podczas włączania urządzenia w jednej z obydwu

kieszeni doprowadzających znajduje się materiał, zaświeca się

wskaźnik kontrolny

(6).

Wyjąć materiał i potwierdzić taki stan naciskając krótko przycisk

biegu w przód (3).

OCHRONA SILNIKA:

Jeżeli silnik jest przeciążony, wyłącza się. Wskaźnik kontrolny

(9) zaświeca się.

Po czasie ochładzania wynoszącym około 25-40 minut

(w zależności od modelu i temperatury otoczenia) można

ponownie uruchomić urządzenie.

USTERKA ELEKTRYCZNA:

Jeżeli

miga

wskaźnik kontrolny (9) wraz ze wskaźnikiem

diodowym LED przełącznika funkcyjnego (2) lub

miga

sam

wskaźnik kontrolny (8) występuje usterka elektryczna. Nie

można uruchomić urządzenia.

Prosimy o kontakt z przedstawicielem handlowym.

LISTA KONTROLNA PRZY USTERKACH:

Jeżeli urządzenie nie działa, należy sprawdzić poniższe punkty:

- Czy

wtyczka sieciowa

jest podłączona do sieci zasilania?

- Czy

drzwi

są zamknięte?

- Czy

worek na papier

jest przepełniony?

Wykonać czynności podane w punkcie „OPRÓŻNIANIE

WORKA NA PAPIER”

- Czy

zbiornik na płyty CD / DVD

jest przepełniony?

Wykonać czynności podane w punkcie „OPRÓŻNIANIE

ZBIORNIKA NA PŁYTY CD / DVD”

- Czy doszło do

zatoru

(nadmiernego nagromadzenia)

materiału w urządzeniu?

Wykonać czynności opisane w punkcie ‘ZATOR MATERIAŁU

W URZĄDZENIU”

- Czy

silnik

został przeciążony?

Patrz punkt „OCHRONA SILNIKA”.

Jeżeli żaden z tych punktów nie dotyczy urządzenia,

prosimy o kontakt z przedstawicielem handlowym.

90972 5 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

KONSERWACJA / UTYLIZACJA

ZAKŁÓCENIE PRACY

DANE TECHNICZNE

AKCESORIA

- zamknąć ponownie drzwi.

Mechanizm tnący rozpoczyna automatycznie cykl czyszczenia

(bieg w przód / bieg wstecz) i następnie wyłącza się. Urządzenie

jest ponownie gotowe do użytkowania. W przypadku konieczności

zamówienia specjalnego smaru, patrz „AKCESORIA DODATKOWE”

AUTOMATYKA OSZCZĘDZANIA ENERGII:

Jeżeli urządzenie nie jest chwilowo użytkowane, wyłącza się

automatycznie po około 5 minutach. Wskaźnik diodowy LED

przycisku funkcyjnego (2) dla trybu „Gotowe do eksploatacji”

gaśnie. W celu ponownego włączenia nacisnąć krótko przycisk

funkcyjny.

UTYLIZACJA URZĄDZENIA:

Po okresie eksploatacji utylizować urządzenie z

uwzględnieniem przepisów w zakresie ochrony

środowiska. Nie wyrzucać żadnych elementów

urządzenia lub opakowania wraz z odpadkami

domowymi.

PL

rys. 5

rys. 6

CZYSZCZENIE FOTOKOMÓREK (rysunek 5):

Jeżeli kartki papieru zablokowane są w szczelinie wlotowej (np.

po zatorze papieru) możliwe jest, że urządzenie nie wyłącza się na

skutek „uaktywnienia” zapory świetlnej.

Można usunąć kartki papieru lub oczyścić fotokomórkę, wkładając

kolejną kartkę papieru do mechanizmu tnącego, lub przełączyć

urządzenie na bieg wstecz i za pomocą pędzelka wyczyści obydwie

fotokomórki.

KONSERWACJA MECHANIZMU TNĄCEGO (CROOS-CUT):

Mechanizmy tnące Cross-Cut po określonym okresie

eksploatacji należy pokrywać smarem.

Jeżeli zaświeca się lampka kontrolna (7), postępować

w następujący sposób:

otworzyć drzwi. Wskaźnik kontrolny (8) zaświeca się i

migają

wskaźnik diodowy LED przycisku biegu wstecz (4) oraz wskaźnik

kontrolny (7). Wyjąć zbiornik oleju (17) (rysunek 6) z uchwytu w

drzwiach i zamknąć ponownie drzwi.

Nieznaczną ilość smaru wylać na kartkę papieru i wprowadzić ją

poprzez kieszeń doprowadzającą (12) do mechanizmu tnącego.

Papier zostaje wciągnięty, a smar zostanie wprowadzony do

mechanizmu tnącego.

Wskazówka: Aby skasować wskaźnik należy po wykonanym

smarowania mechanizmu tnącego potwierdzić przebieg w

następujący sposób:

- otworzyć drzwi, aby zaświecił się wskaźnik kontrolny (8).

Wskaźniki kontrolne (7) i (4) migają.

- nacisnąć przycisk biegu wstecz (4) i przytrzymać do momentu,

gdy zgaśnie wskaźnik kontrolny (7).

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

* dotyczy papieru formatu A4 70g/m

przy 230V/50Hz

Opis

Nr kat.

Worek plastikowy, 440x330x600x0,05 mm (45)

83079

Worek plastikowy, 440x330x950x0,05 mm (60)

99977

Buteleczka z olejem, 110 ml

88035

Wskazówka:

W przypadku dodatkowego zamówienia

akcesoriów lub części zamiennych prosimy o kontakt ze

sprzedawcą.

Model

Parametry przyłącza sieciowego

napięcie przyłączowe/częstotliwość • pobór prądu • moc

intimus 45/60SC2

220-230V/50Hz • 3,0 A • 0,7 kW 115-125V/60Hz • 5,6 A • 0,7 kW 100V/50/60Hz • 7,0 A • 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz • 3,0 A • 0,55 kW 115-125V/60Hz • 5,6 A • 0,55 kW 100V/50/60Hz • 7,0 A • 0,55 kW

intimus 45/60CC6

220-230V/50Hz • 3,0 A • 0,7 kW 115-125V/60Hz • 5,6 A • 0,7 kW 100V/50/60Hz • 7,0 A • 0,7 kW

Bezpiecznik

(inercyjny)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Model

Típus

Szerokość cięcia

Wydajność cięcia

Szerokość

Poziom hałasu

Wymiary

Ciężar

papieru / CD,DVD

robocza

roboczego

S x G x W

intimus 45SC2

278-4S

3,8 mm / 8 mm

22-24 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm / 8 mm

13-15 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm / 8 mm

10-11 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm / 8 mm

5-6 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm / 8 mm

5-6 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm / 8 mm

22-24 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm / 8 mm

13-15 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm / 8 mm

10-11 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm / 8 mm

5-6 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm / 8 mm

5-6 arkuszy* / 1 sztuka

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Dell Latitude E5520M (Early 2011)

Intermec CV41

Intimus 45 CC4

Intimus 45 SC2
