Intimus 175 CP6 – страница 3

Инструкция к Шредеру Intimus 175 CP6

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

<< Nebezpečí poranění!

Volné

části oděvu, kravaty, šperky,

dlouhé vlasy nebo jiné volné

předměty musejí být udržovány

v bezpečné vzdálenosti od

přívodního otvoru!

<< Nebezpečí poranění!

Nestrkejte prsty do

přívodního otvoru!

<< V případě nebezpečí vypněte stroj hlavním

vypínačem, nouzovým vypínačem nebo

vytáhněte síťovou zástrčku!

<< Před otevřením stroje vytáhněte síťovou

zástrčku!

Opravy smějí být prováděny pouze od-

borníkem!

<< Stroj nesmí být současně obsluhován

více osobami!

Rozmístění bezpečnostních prvků je dimen-

zováno pro bezpečnou obsluhu „jedním

člověkem“.

<< V průběhu řezacího procesu se nesmí na

stroji provádět žádné jiné práce (např.

čistění apod.)!

<< Stroj není žádná hračka a není vhodný k

tomu, aby ho používaly děti!

Celková bezpečnostně technická koncepce

(rozměry, přívodní otvory, bezpečnostní

vypínání atd.) tohoto stroje nezaručuje

bezpečnou manipulaci od dětí.

OBLAST NASAZENÍ:

Skartovač

intimus 175SC2/CC3/CC4/CC5/

CC6

je stroj ke skartování všeobecných písem-

ností.

Stroj smí být používán pouze pro

skartování papíru!

Skartování jiných druhů nosičů dat

a u modelů se šířkou řezu 0,8x12

mm (CC5) nebo 0,8x4,5 mm (CC6)

i kancelářských svorek může mít za

následek zranění osob (např. třískami z

pevných materiálů apod.) a poškození

přístroje (např. zničení řezacího ústrojí

apod.)

Výjimka:

U modelů s šířkou řezaných pásků

3,8mm, 5,8mm, 4x46mm, 1,9x15mm

lze

skartovat také

jednotlivé

disky CD

, nebo

počítačových disket 3,5“

INSTALACE:

- Přístroj vybalte a nainstalujte.

- Nasaďte plastový pytel do sběrné nádoby.

- Připojte skartovač pomocí síťové zástrčky na

elektrickou síť (údaje o potřebném jištění síťové

zásuvky viz „TECHNICKÉ ÚDAJE“).

Mřížkované otvory ve skříňce sloužící

k chlazení se nesmí zakrýt nebo

přistavit!

Síťová přípojka skartovače musí být

volně přístupná!

Stroj se má používat pouze v

uzavřených a temperovaných míst-

nostech (10-25 °C)!

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

CZ

OBSLUHA

UVEDENÍ DO PROVOZU

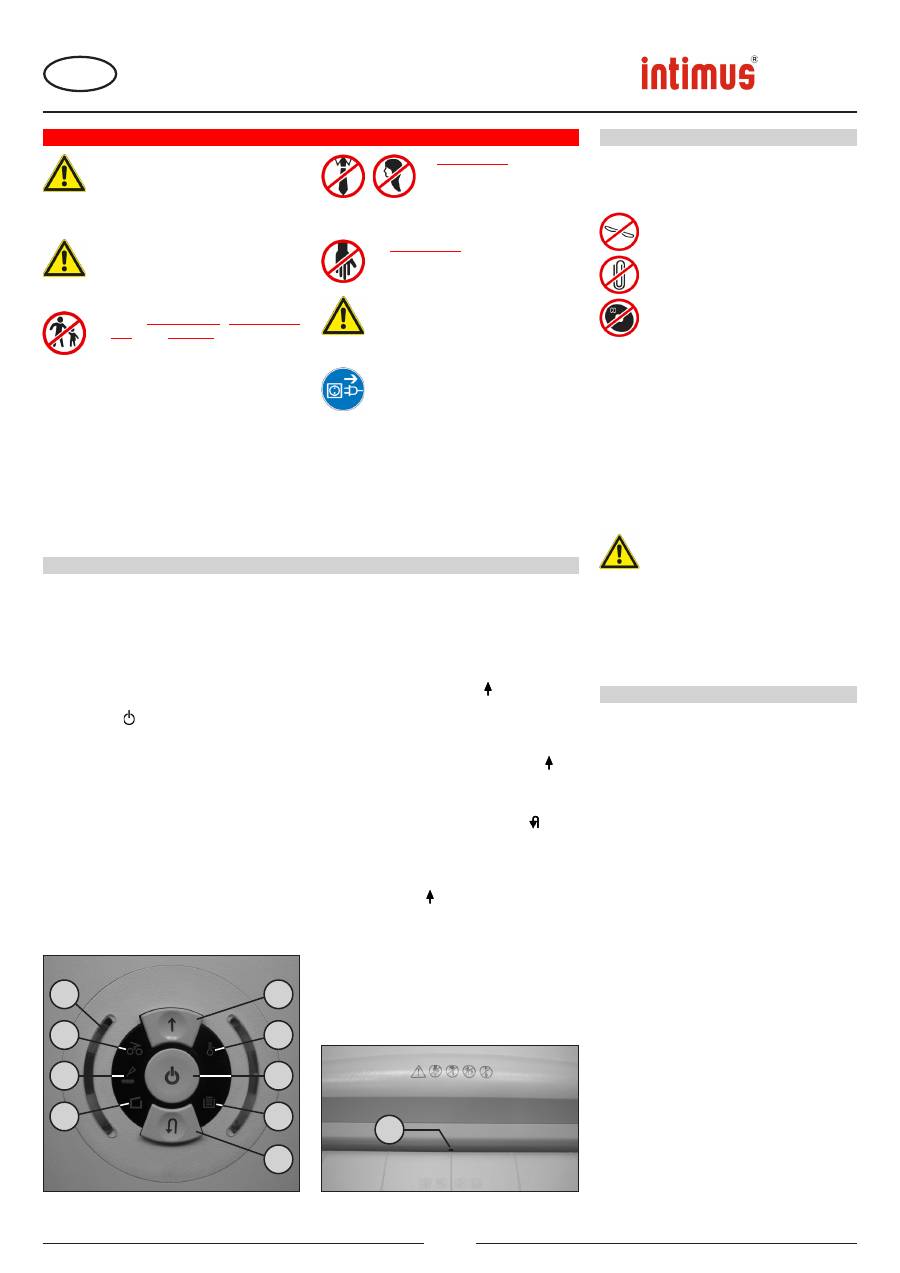

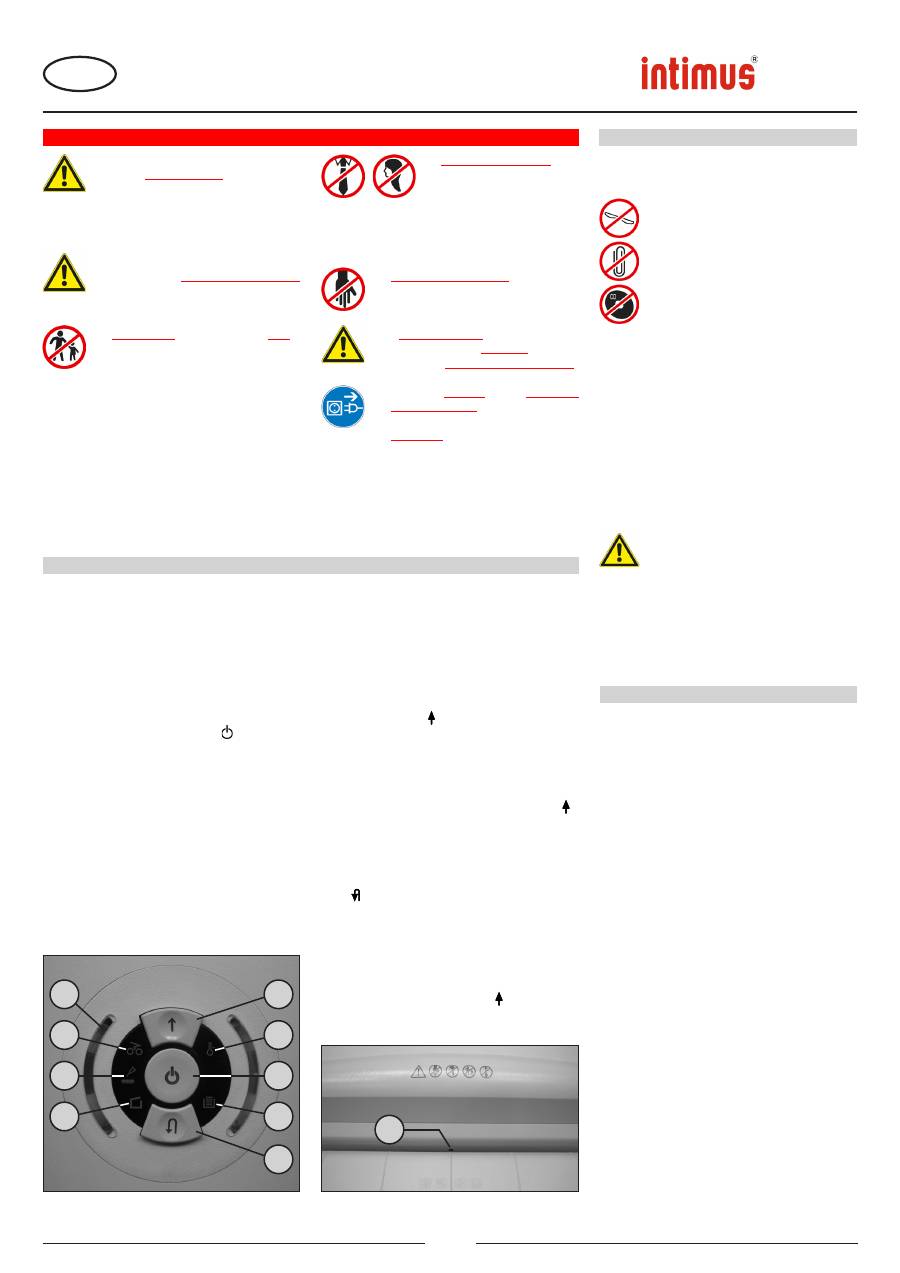

OVLÁDACÍ PRVKY:

1 = tlačítko funkcí (obr. 1)

„připraven k provozu“ / „vyp.“ /

„stop“

Toto tlačítko obsahuje tři funkce:

„Připraven k provozu“

Po krátkém stlačení tohoto tlačítka se

stroj přepne do režimu „připraven k

provozu“.

Současně se rozsvítí integrovaný LED

ukazatel.

„Vyp.“

Pokud je toto tlačítko v režimu

„připraven k provozu“ stlačeno asi 3

sekundy, stroj se vypne.

Poznámka:

Pokud se stroj nepoužívá

po dobu asi 5 minut, vypne se stroj

automaticky.

„Stop“

Po krátkém stlačení tohoto tlačítka za

provozu řezacího zařízení se toto vypne

a zůstane stát.

2 = tlačítko posuvu vpřed (obr. 1)

Toto tlačítko obsahuje dvě funkce:

Po krátkém stlačení tohoto tlačítka běží

řezací zařízení pár sekund vpřed, např.

pro vysunutí materiálu, který zůstal v

řezacím zařízení. Současně se rozsvítí

integrovaný LED ukazatel.

Přidrží-li se toto tlačítko asi 2 sekundy,

rozběhne se řezací zařízení trvale a do

stroje může být vkládán skartovávaný

materiál.

Současně

rozsvítí

integrovaný LED ukazatel.

3 = tlačítko posuvu zpět (obr. 1)

Při stlačení tohoto tlačítka se řezací

zařízení rozběhne na chvíli zpět. Současně

se rozsvítí integrovaný LED ukazatel.

4 = světelná závora (běh vpřed) (obr. 3)

Spouští proces skartování, jakmile je

materiál zaveden do přívodní šachty.

Současně se rozsvítí LED

ukazatel

tlačítka chodu vpřed.

5 = Kontrolní ukazatel (obr. 1)

„Stupen zatížení motoru“

Během procesu

skartování zobrazuje

formou zbarveného světla momentální

zatížení motoru (viz popis u „UKAZATEL

DYNAMICKÉHO ZATÍŽENÍ“).

6 = Kontrolní ukazatel (obr. 1)

„Nahromadění materiálu v přístroji“

/ „Světelná závora hlásí přítomnost

materiálu při otevření dveří nebo při

zapnutí“

Postupy viz příslušný popis v rubrice

„PORUCHA“.

„Nahromadění materiálu v přístroji“

Rozsvítí se, pokud bylo do řezacího

zařízení

přivedeno

příliš

mnoho

materiálu. Řezací zařízení se zablokuje,

pak běží kousek zpět a zůstane stát.

Motor se vypne.

„Světelná závora hlásí přítomnost

materiálu při otevření dveří“

Rozsvítí se, pokud se při otevření

dveří nachází v přívodní šachtě ještě

materiál.

Řezací zařízení se zastaví.

Motor se vypne.

„Světelná závora hlásí přítomnost

materiálu při zapnutí“

Rozsvítí se, pokud se při zapnutí

stroje nachází v přívodní šachtě ještě

materiál.

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

obr. 1

obr. 2

OBSLUHA

OVLÁDACÍ PRVKY:

7 = kontrolní ukazatel (obr. 1)

„Řezací zařízení namazat“

Rozsvítí se, pokud musí být řezací zařízení

verze Cross-Cut namazáno. Namazání

musí být potvrzeno na tlačítku chodu

zpět (4) (viz popis u „ÚDRŽBA ŘEZACÍHO

ZAŘÍZENÍ “).

8 = kontrolní ukazatel (obr. 1)

„dveře otevřeny“ / „porucha dveří“

„Dveře otevřeny“

Svítí, pokud jsou otevřeny dveře

podstavce. Stroj se automaticky vypne

a dokud jsou dveře otevřeny, nejde

spustit.

„Elektrická porucha“

Bliká

, pokud se v senzorech hlídajících

dveře vyskytla porucha. Stroj je vypnut.

Informujte prosím Vašeho odborného

prodejce.

9 = kontrolní ukazatel (obr. 1)

„přetížení motoru“ /

„elektrická porucha“

Postupy viz příslušný popis v rubrice

„PORUCHA“.

„Ochrana motoru“

Rozsvítí se, pokud byl motor přetížen

a vypnut. Během ochlazování motoru

nelze stroj spustit.

„Elektrická porucha“

Bliká

, pokud dojde v řídící elektrické

desce k poruše. Současně začne blikat

LED

ukazatel funkčního tlačítka

(2). Stroj se vypne. Informujte prosím

Vašeho odborného prodejce.

10 = kontrolní ukazatel

„Sběrná nádoba plná“ (obr. 1)

Rozsvítí se, pokud je sběrná nádoba plná

a musí být vyprázdněna.

Řezací zařízení se vypne.

ZAPNUTÍ STROJE:

Pro zapnutí stroje do režimu „připraven k

provozu“ postupujte následovně:

- Krátce stlačte funkční tlačítko (1).

- LED ukazatel funkčního tlačítka (1) se

rozsvítí na „připraven k provozu“.

- Do stroje můžete vkládat skartovávaný

materiál.

PŘÍSUN JEDNOTLIVÝCH

STRÁNEK PAPÍRU:

- Vstupní štěrbinou přiveďte papír do řezacího

ústrojí.

- Stroj se automaticky zapne na chod dopředu

a vtahuje papír. Po provedeném skartování se

stroj automaticky vypne.

Poznámky:

Při skartování průhledných fólií

musí být ručně zapnut chod stroje vpřed (tlačítko

chodu vpřed (2) přidržet asi 2 sekundy).

Krátkým stlačením funkčního tlačítka (1)

(funkce „stop“) lze skartování kdykoliv zastavit.

Pro pokračování stlačit na asi 2 sekundy tlačítko

chodu vpřed (2).

Pokud není stroj po dobu asi 5 minut používán,

automaticky se vypne.

Poznámka:

Aby se dosáhlo vždy správného

výsledku řezání ohledně velikosti nařezaných

částic a dosáhlo se tak v prospektu udaného

bezpečnostního stupně podle DIN 32757, je

třeba řezaný materiál v přiměřeném množství

přivádět vždy v pravém úhlu k řezačce ve

střední oblasti přívodní šachty řezačky.

Nikdy do stroje nezavádějte více než

udané maximální množství materiálu

(viz „TECHNICKÁ DATA“)!

Pokud by se přesto do stroje dostalo

více materiálu, viz „PORUCHA“ pod

„NAHROMADĚNÍ MATERIÁLU V

PŘÍSTROJI“.

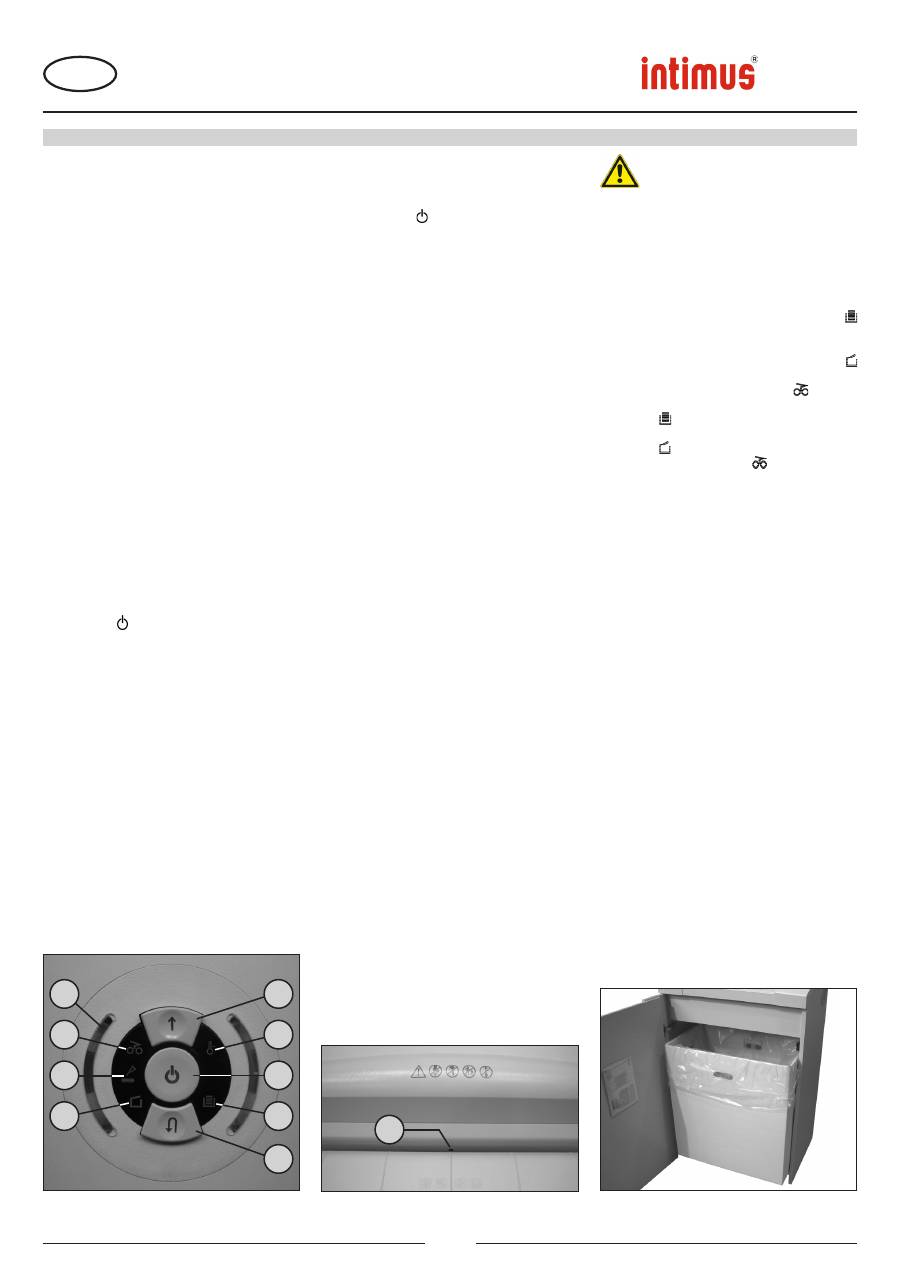

VYPRÁZDNĚNÍ

SBĚRNÉ NÁDOBY (obr. 3):

Je-li sběrná nádoba naplněna, stroj se

vypne. Rozsvítí se kontrolní ukazatel

(10). Vyprázdněte sběrnou nádobu podle

následujícího:

- Otevřít dveře. Rozsvítí se kontrolní ukazatel

(8). Pokud je ještě v přívodní šachtě materiál,

rozsvítí se také kontrolní ukazatel

(6).

- Plný pytel vyndat a obsah odstranit. Kontrolní

ukazatel (10) zhasne.

- Vložit prázdný pytel a dveře zavřít. Kontrolní

ukazatel (8) zhasne.

- Pokud kontrolní ukazatel

(6) svítí, stlačte

krátce tlačítko chodu vpřed (2). Materiál,

který zůstal v přívodní šachtě, se skartuje a

ukazatel zhasne.

Poznámka:

Stroj běží jen při uzavřených

dveřích!

UKAZATEL DYNAMICKÉHO ZATÍŽENÍ:

Aby se vyloučilo zahlcení materiálem a tím se

dosáhlo efektivního ničení datových nosičů,

zobrazuje se během procesu skartování

momentální stupeň zatížení motoru barevným

světlem na kontrolním ukazateli (5) (obr.1) v

blízkosti spínačů. Stupeň zatížení podle barvy

je následující:

Zelené světlo:

zatížení < 50%

Žluté světlo:

zatížení 50 - 75%

Červené světlo:

zatížení 75 - 100%

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

obr. 2

CZ

OBSLUHA

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

obr. 1

obr. 3

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

CZ

ÚDRŽBA

PORUCHA

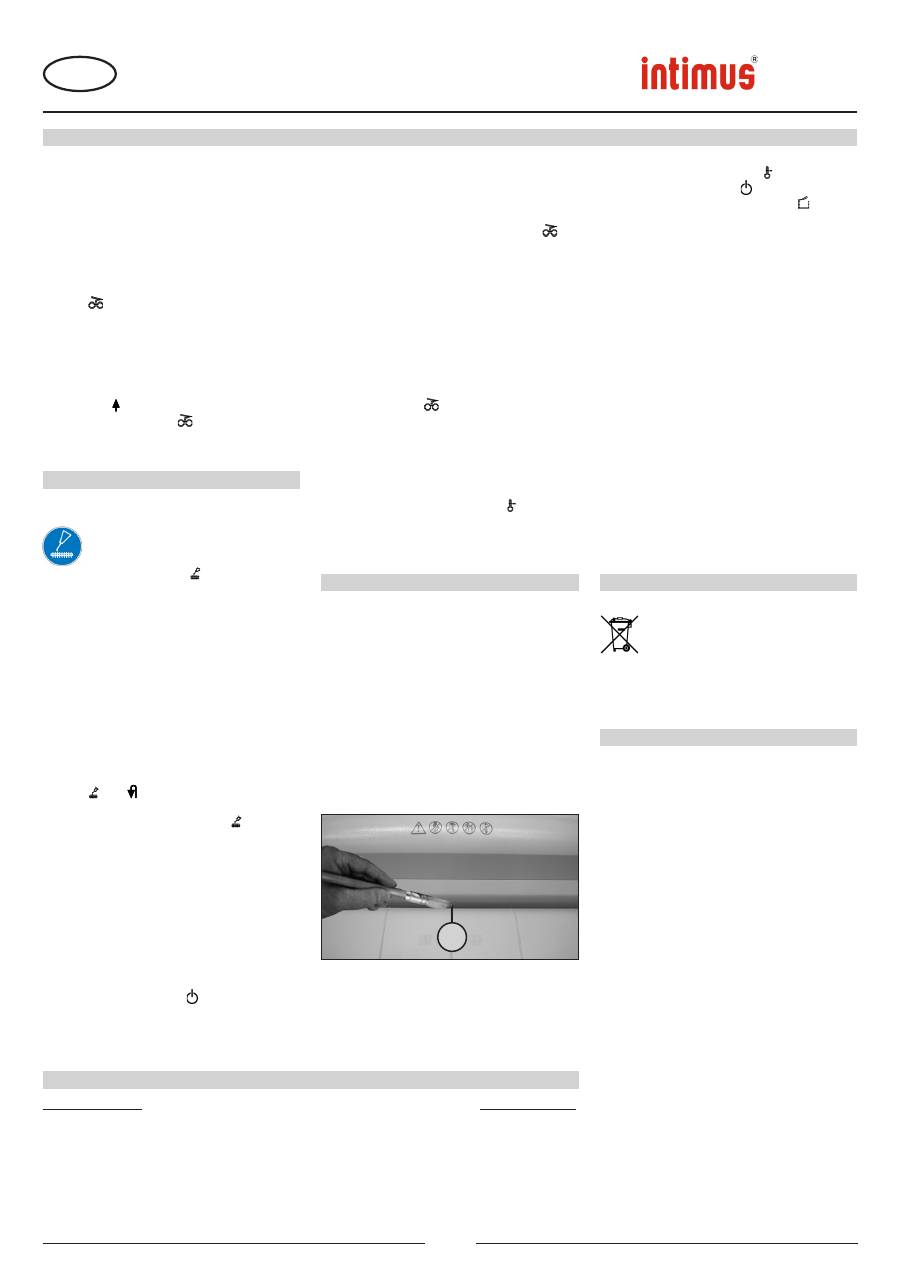

ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ (cross-cut):

Řezací zařízení cross-cut musí být po

určité době provozu namazáno olejem.

Pokud se rozsvítí kontrolní ukazatel

(7), postupujte následovně:

Rozetřete trochu speciálního oleje dodaného

se strojem na list papíru a zaveďte ho přívodní

šachtou k řezacímu zařízení.

Papír bude vtažen a současně se přitom dostane

olej do řezacího zařízení a promaže ho.

Poznámka: Aby zhasl příslušný ukazatel,

musí být po provedeném mazání řezacího

zařízení následujícím postupem promazání

potvrzeno:

- Dveře otevřít tak, až se rozsvítí kontrolní

ukazatel (8). Kontrolní ukazatele (7) a (4)

blikají.

- Stlačit tlačítko chodu zpět (4) a přidržet ho,

dokud nezhasne kontrolní ukazatel (7).

- Dveře opět zavřít.

Řezací zařízení začne nyní automaticky s

čistícím cyklem (běh vpřed/zpět) a pak se

vypne. Stroj je opět připraven k provozu. V

případě, že budete chtít doobjednat speciální

olej podívejte se do odstavce „ZVLÁŠTNÍ

PŘÍSLUŠENSTVÍ“.

AUTOMATICKÁ ÚSPORA ENERGIE:

Pokud není stroj nějakou dobu používán,

automaticky se po asi 5 minutách vypne. LED

ukazatel funkčního tlačítka (1) pro „připraven

k provozu“ zhasne. Pro opětovné zapnutí je

třeba funkční tlačítko krátce stlačit.

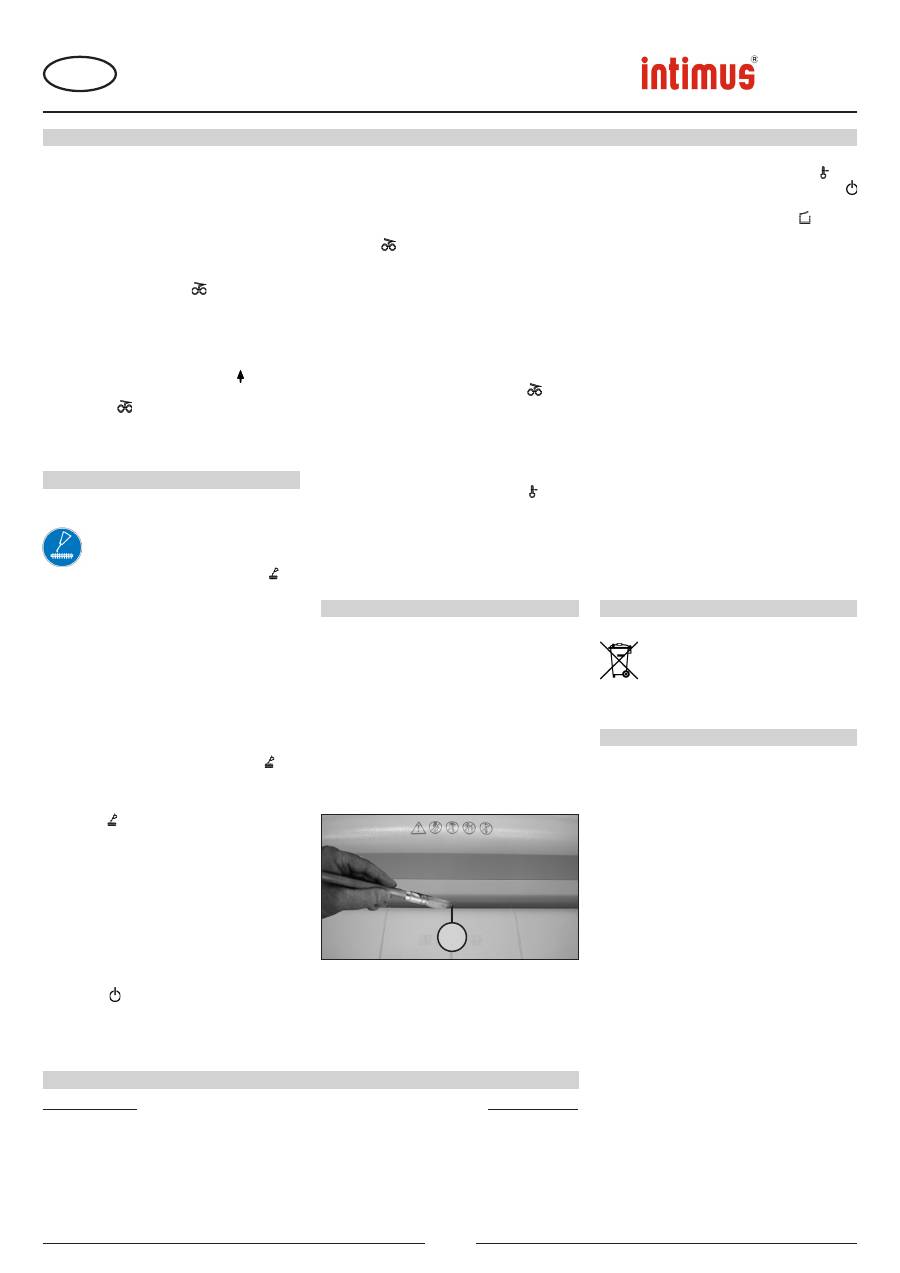

ČIŠTĚNÍ FOTOBUNĚK (obr. 4):

Pokud se do vstupní štěrbiny dostanou kousky

papíru (např. po nahromadění papíru) je možné,

že se přístroj kvůli hlášení přítomnosti materiálu

světelnou závorou nevypne.

Můžete kousky papíru odstranit, resp.

fotobuňku vyčistit tak, že do řezacího zařízení

zavedete další list papíru nebo stroj přepnete

na zpětný chod a štětcem krátce očistíte obě

„oči“ fotobuňky.

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

obr. 4

ÚDRŽBA

NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI:

(automatická reverzní funkce)

Dojde-li k nahromadění materiálu ve stroji,

reaguje stroj následovně:

- Řezací zařízení se zablokuje, potom se vrátí

kousek nazpět (materiál se uvolní) a zastaví

se. Motor se vypne. Rozsvítí se kontrolní

ukazatel

(6).

Postupujte následovně:

- Vyjmout zpět vysunutý papír.

- Řezací zařízení se automaticky rozběhne

a skartuje zbytek papíru, který zůstal ve

skartovacím zařízení. Během chodu vpřed

svítí LED ukazatel tlačítka chodu vpřed (2).

Kontrolní ukazatel

(6) zhasne.

- Pokračovat ve skartování s menším množstvím

papíru.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST

MATERIÁLU PŘI OTEVŘENÝCH DVEŘÍCH:

Pokud se při otevření dveří nachází v přívodní

šachtě ještě materiál, motor se vypne a řezací

zařízení se zastaví. Rozsvítí se kontrolní ukazatel

(6).

Zavřete dveře a krátkým stlačením tlačítka

chodu vpřed (2) potvrďte stav. Skartovávaný

materiál se vtáhne do řezacího zařízení a

skartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ

PŘÍTOMNOST MATERIÁLU PŘI ZAPNUTÍ:

Pokud se v přívodní šachtě při zapnutí stroje

nachází ještě materiál, rozsvítí se kontrolní

ukazatel

(6).

Vyndejte materiál a potvrďte stav krátkým

stlačením tlačítka chodu vpřed (2).

OCHRANA MOTORU:

Pokud je motor přetížen, vypne se. Rozsvítí se

kontrolní ukazatel (9).

Po ochlazení trvajícím asi 15-20 minut (podle

modelu a teploty okolního prostoru) můžete

přístroj znovu spustit.

ELEKTRICKÁ PORUCHA:

Bliká-li

kontrolní ukazatel (9) ve spojení

s LED ukazatelem funkčního tlačítka (1)

nebo jen kontrolní ukazatel (8), vyskytla se

elektrická porucha. Stroj nelze spustit.

V takovém případě informujte svého odborného

prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud přístroj nefunguje, zkontrolujte

následující body:

- Je

síťový napáječ

připojen k síti?

- Jsou zavřeny

dveře

- Je

sběrná nádoba

plná?

Postupujte podle instrukcí u „VYPRÁZDNĚNÍ

SBĚRNÉ NÁDOBY“.

Nenahromadil

se v přístroji

materiál

Postupujte podle instrukcí u „NAHROMADĚNÍ

MATERIÁLU V PŘÍSTROJI“.

- Nepřetížil se

motor

Viz pod „OCHRANA MOTORU“.

Pokud nešlo o žádný z uvedených bodů,

informujte prosím Vašeho odborného

prodejce.

TECHNICKÉ ÚDAJE

Řezná šířka:

175SC2:

3,8 mm (proužky)

5,8 mm (proužky)

175CC3:

4x46 mm (cross-cut)

175CC4:

1,9x15 mm (cross-cut)

175CC5:

0,8x12 mm (cross-cut)

175CC6:

0,8x4,5 mm (cross-cut)

Řezná rychlost:

175SC2

0,12 m/s

175CC3/CC4

0,10 m/s

175CC5

0,15 m/s

175CC6

0,23 m/s

Řezný výkon:

175SC2

3,8 mm:

40-45 listů (70g/m

)

175SC2

5,8 mm:

65-70 listů (70g/m

)

175CC3

40-50 listů (70g/m

)

175CC4

25-30 listů (70g/m

)

175CC5

15-17 listů (70g/m

)

175CC6

8-10 listů (70g/m

)

Napájecí napětí:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Pojistka:

230V/50Hz:

16 A (zpožděná)

240V/50Hz:

13 A (zpožděná)

120V/100V/50/60Hz:

20 A (zpožděná)

Pracovní šířka:

405 mm

Hladina hluku:

cca 52 dB(A)

Výkon:

1,9 kW

Rozměry (ŠxHxV):

660x560x1050 mm

Hmotnost:

cca 90 kg

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

Obj. čís.

Plastový pytel, 600 x 500 x 1000 x 0,05 mm

99952

Lahvička s olejem, 110 ml (cross-cut)

88035

Upozornění:

Při dodatečném objednání dílů zvláštního příslušenství a potřebě náhradních

dílů se prosím obraťte na Vašeho odborného prodejce.

LIKVIDACE

LIKVIDACE STROJE:

Stroj na konci jeho životnosti likvidujte

vždy s ohledem na životní prostředí.

Žádné díly stroje nebo obalu nedávejte

do domácího odpadu.

FONTOS BIZTONSÁGI UTASÍTÁSOK

<< Sérülésveszély!

A laza ruhada-

rabokat, nyakkendőt, ékszert,

hosszú hajat és egyéb laza tár-

gyakat tartsuk távol a bevezető

nyílástól!

<< Sérülésveszély!

Ne nyúljunk be az ujjaink-

kal a bevezető nyílásba!

<< Veszély esetén azonnal kapcsoljuk ki

a gépet a főkapcsolóval vagy a vész-

kapcsolóval, vagy húzzuk ki a hálózati

dugót!

<< Mielőtt felnyitnánk a gépet, ki kell húzni

a hálózati dugót!

A készüléken javításokat csak szakember

végezhet!

<< A készüléket nem szabad több személy-

nek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve,

hogy „egyszemélyes üzemeltetésnél“ bizto-

sítsák a veszélytelen használatot.

<< A feldarabolási művelet közben sem-

milyen más munkát (pl. tisztítást) nem

szabad a gépen végezni!

<< A gép nem játékszer, nem alkalmas

arra, hogy gyerekek működtessék és

használják!

A gép általános biztonságtechnikai

koncepciója (méretek, hozzávezető nyílások,

biztonsági lekapcsolások, stb.) egyáltalán

nem garantálja azt, hogy a gyerekek

veszélytelenül kezelhetik.

ALKALMAZÁSI TERÜLET:

intimus 175SC2/CC3/CC4/CC5/CC6

adatmegsemmisítő általános iratanyag aprítása

céljára szolgáló gép.

A gépet csak papír aprítására szabad

használni!

Másfajta adathordozók aprítása valamint

a 0,8x12 mm (CC5) vagy 0,8x4,5 mm

(CC6) vágási szélességű típusoknál a

füzet- és iratkapcsok aprítása is személyi

sérüléseket okozhat (pl. a kemény

anyagok, stb. darabokra törése miatt),

továbbá károsodhat a készülék (pl.

tönkremehet a vágószerkezet, stb.).

Kivétel:

3,8mm, 5,8mm, 4x46mm,

1,9x15mm-es

vágási szélességgel működő,

csíkokra vágó modellek esetében

egyedi

CD-okat

vagy 3,5“-os floppy lemezekis aprítani lehet.

FELSZERELÉS:

- Csomagolja ki és helyezze el a készüléket.

- Tegye be a műanyag zsákot a felfogó tartályba.

- A k é s z ü l é k e t h á l ó z a t i d u g v i l l á v a l

csatlakozta sa a hálózatra (a hálózati dugalj

szükséges elôtét biztosítékára vonatkozó

adatokat a „MŰSZAKI ADATOK“ c. rész

tartalmazza).

A készülékházban lévő rácsnyílások a

hűtés céljára szolgálnak, és azokat nem

szabad lefedni vagy eltakarni!

A készülék hálózati csatlakozójának sz-

abadon hozzáférhetőnek kell lennie!

A gépet lehetôleg csak zárt és tem-

perált helyiségekben (10-25 °C)

használja!

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

H

KEZELÉS

ÜZEMBE HELYEZÉS

1. kéb

KEZELŐELEMEK:

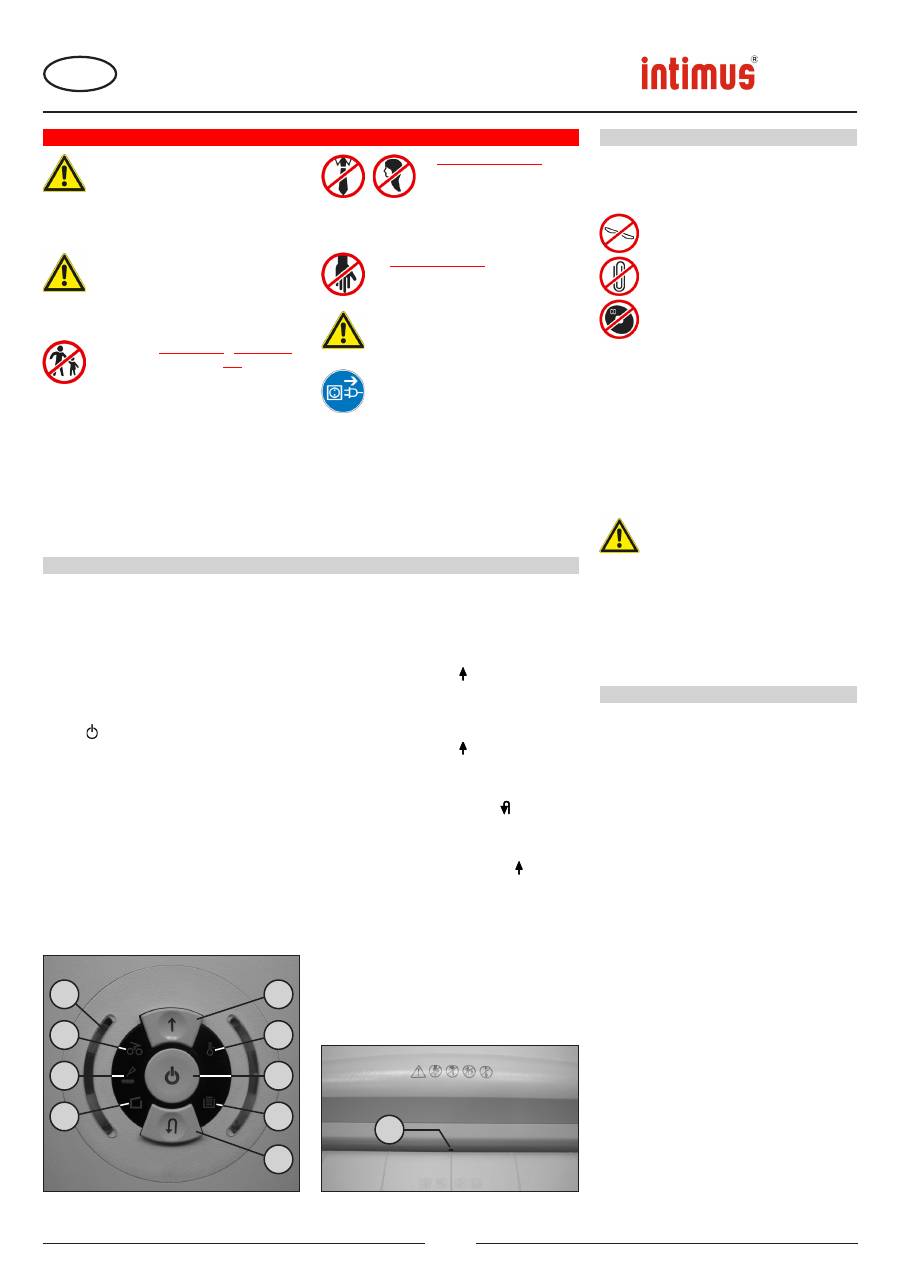

1 = Funkciógombok (1. kép)

„Üzemkész“ / „Ki“ / „Stop“

Ennek a gombnak három funkciója van:

„Üzemkész”

Ezt a nyomógombot rövid ideig

megérintve a gép az „Üzemkész”

állapotra kapcsol.

Egyidejűleg kigyullad a beépített LED-

kijelző .

„Ki”

Ha ezt a nyomógombot az „Üzemkész”

állapotban kb. 3 másodpercig lenyomva

tartja, a gép kikapcsol.

Útmutatás:

Ha a gépet több mint kb.

5 percig nem használja, akkor a gép

automatikusan kikapcsol.

„Stop“

Ha a működő vágószerkezetnél ezt a

nyomógombot rövid ideig megérinti,

akkor a vágószerkezet kikapcsol és

leáll.

2 = Előremenet gomb (1. kép)

Ennek a gombnak két funkciója van:

Ezt a gombot rövid ideig megérintve a

vágószerkezet néhány másodpercig

előrefelé megy, pl. a vágószerkezetben

maradt aprítandó anyag kivezetése

érdekében. Egyidejűleg kigyullad a

beépített LED-kijelző .

Ha ezt a gombot kb. 2 másodpercig

lenyomva tartja, a vágószerkezet a

folyamatos üzemben előrefelé megy

és a gépbe lehet adagolni. Egyidejűleg

kigyullad a beépített LED-kijelző .

3 = Hátramenet gomb (1. kép)

Ezt a gombot megérintve a vágószerkezet

rövid ideig hátrafelé megy, Egyidejűleg

kigyullad a beépített LED-kijelző .

4 = Fénysorompó (előremenet) (3. kép)

Elindítja az aprítási folyamatot, mihelyt

anyagot adagolnak az adagolóaknába.

Egyidejűleg kigyullad az előremenet gomb

LED-kijelzője .

5 = Ellenőrző kijelzés (1. kép)

„A motor terhelésének mértéke“

Az aprítási folyamat alatt színesre beállított

fénnyel mutatja a motor pillanatnyi

terhelési állapotát (lásd a „DINAMIKUS

TERHELÉSJELZÖ” leírását).

6 = Ellenőrző kijelzés (1. kép)

„Anyagtorlódás

gépben”

„Fénysorompó

foglalt

ajtó

nyitásánál vagy a bekapcsolásnál”

Az eljárás menetét lásd a mindenkori

leírásban az „ÜZEMZAVAR” cím alatt.

„Anyagtorlódás a gépben”

Kigyullad, ha a vágószerkezetbe túl sok

anyagot adagoltak. A vágószerkezet

megakad, majd utána egy darabig

hátramegy és megáll. A motor

kikapcsol.

„Fénysorompó foglalt

az ajtó nyitásánál”

Kigyullad, ha az ajtó kinyitásánál még

van anyag az adagolóaknában.

A vágószerkezet leáll.

A motor kikapcsol.

„Fénysorompó foglalt

a bekapcsolásnál”

Kigyullad, ha a gép bekapcsolásánál

még van anyag az adagolóaknában.

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

1. kéb

2. kéb

KEZELÉS

KEZELŐELEMEK:

7 = Ellenőrző kijelzés (1. kép)

„Vágószerkezet olajozása”

Kigyullad, ha a Cross-Cut változat

vágószerkezetét meg kell olajozni.

Az olajozás műveletét a hátramenet

kapcsolón (4) nyugtázni kell (lásd a

VÁGÓSZERKEZET KARBANTARTÁSA” c.

leírást).

8 = Ellenőrző kijelzés (1. kép)

„Ajtó nyitva” /”Ajtó üzemzavar”

„Ajtó nyitva”

Kigyullad, ha az alsószekrény ajtaja

nyitva van. A gép automatikusan

kikapcsol és addig nem indítható el,

ameddig az ajtó nyitva van.

„Elektromos üzemzavar”

Villog

, ha az ajtó szenzorikában

elektromos üzemzavar van. A

gép kikapcsol. Kérem, értesítse a

szakkereskedőjét.

9 = Ellenőrző kijelzés (1. kép)

„Motor túlterhelés” /

„Elektromos üzemzavar”

Az eljárás menetét lásd a mindenkori

leírásban az „ÜZEMZAVAR” cím alatt.

„Motorvédelem”

Kigyullad, ha a motort túl van terhelve

és lekapcsolt. A motor lehűlési

szakaszában a gépet nem lehet

beindítani.

„Elektromos üzemzavar”

Villog

, ha a vezérlés nyomtatott

á ra m k ö r é n b e l ü l e l e k t r o m o s

üzemzavar van. Egyidejűleg felvillan a

funkciókapcsoló (2) LED-kijelzője

. A gép kikapcsol. Kérem, értesítse a

szakkereskedőjét.

10 = Ellenőrző kijelzés

„Tele van a felfogó tartály” (1. kép)

Kigyullad, ha a felfogó tartály megtelt és ki

kell üríteni.

A vágószerkezet kikapcsol.

A GÉP BEKAPCSOLÁSA:

A gép „üzemkész” állapotra kapcsolását a

következő módon végezze:

- Rövid ideig működtesse a funkciógombot

(1).

- A funkciógomb (1) LED-kijelzője kigyullad

az „üzemkész“ állapotra.

- A gépbe lehet adagolni.

EGYEDI PAPÍRLAP BEVITELE:

- Vezesse be a papírt az adagoló nyíláson át a

vágóműbe.

- A gép automatikusan előremenetre kapcsol,

és behúzza a papírt. Az aprítási folyamat után

a gép automatikusan kikapcsol.

Útmutatás:

Fényáteresztő fóliák aprításához

a gépet kézzel előremenetre kell kapcsolni

(az előremenet gombot (2) kb. 2 mp-ig tartsa

lenyomva).

A működtető gombot (1) („stop“ funkció) rövid

ideig működtetve az aprítás folyamata bármikor

megállítható. Előremenethez az előremenet

gombot (2) kb. 2 mp-ig tartsa lenyomva.

Ha a gépet kb. 5 percig nem használja, akkor a

gép kikapcsol.

Útmutatás:

Annak érdekében, hogy a kis

darabméretnél mindig megfelelő legyen

a vágás eredménye és ezzel elérje a

prospektusban megadott DIN 32757 szerinti

biztonsági fokozatot, a vágandó anyagot mindig

merőlegesen és alkalmas mennyiségben

vezesse a vágószerkezet felé a bevezető akna

középső részében.

A gépbe soha ne adagoljon több

anyagot, mint a megadott maximális

mennyiség (lásd a „MŰSZAKI

ADATOK“ c. részt)

Ha ennek ellenére túl sok anyag

k e r ü l n e a v á g ó s z e r k e z e t b e ,

lásd az „ÜZEMZAVAR” c. részt az

„ANYAGTORLÓDÁS A GÉPBEN” cím

alatt.

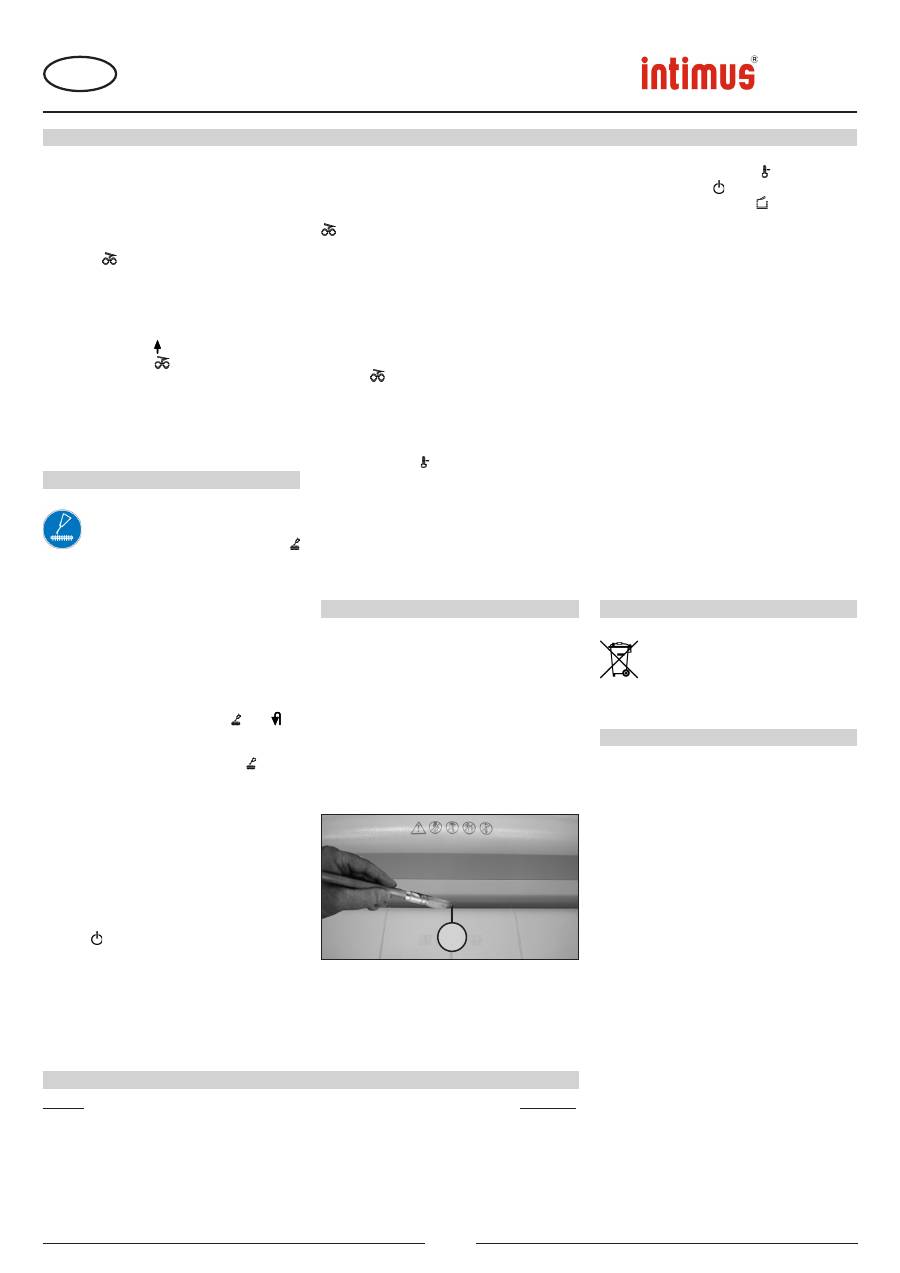

A FELFOGÓ TARTÁLY ÜRÍTÉSE (3. kép)

Ha a felfogó tartály megtelt, a gép kikapcsol.

Kigyullad az ellenőrző kijelzés (10). A felfogó

tartályt a következő módon ürítse ki:

- Nyissa ki aj ajtót. Kigyullad az ellenőrző

kijelzés (8). Ha az adagolóaknában még

van anyag, akkor még kigyullad az ellenőrző

kijelzés

(6) is.

- Vegye ki a tele zsákot és távolítsa el a

tartalmát. Az ellenőrző kijelzés

(10)

kialszik.

- Tegyen be üres zsákot és csukja be az ajtót.

Az ellenőrző kijelzés (8) kialszik.

- Ha az ellenőrző kijelző világít

(6), rövid

ideig működtesse az előremenet gombot

(2). Az adagoló aknában maradt anyagot

felaprítja és a kijelző kialszik.

Útmutatás:

A gép csak zárt ajtónál jár!

DINAMIKUS TERHELÉSJELZŐ:

Az anyagtorlódás elkerülése és ezzel az

adathordozók folyamatos és hatékony

megsemmisítése érdekében az aprítási

folyamat alatt a motor pillanatnyi terhelésének

mértékét egy ellenőrző kijelzés (5) (1. kép) jelzi

a kapcsolóknál, színesre beállított fénnyel, a

következő módon:

Zöld fény:

Terhelés < 50%

Sárga fény:

Terhelés 50 - 75%

Piros fény:

Terhelés 75 - 100%

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

2. kéb

H

KEZELÉS

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

1. kéb

3. kéb

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

H

KARBANTARTÁS

ÜZEMZAVAR

A VÁGÓSZERKEZET KARBANTARTÁSA

(cross-cut):

A cross-cut-vágószerkezeteket

bizonyos üzemidő után meg kell

olajozni. Ha az ellenőrző kijelző (7)

kigyullad, az alábbiak szerint járjon el:

A h o z z á a d o t t s p e c i á l i s o l a j b ó l e g y

keveset oszlasson el egy papírlapon,

majd ezt az adagolóaknán át vezesse el a

vágószerkezethez.

A papírt behúzza és egyidejűleg olaj kerül

a vágószerkezetbe a szükséges kenés

elvégzéséhez.

Útmutatás: A kijelzés törlése érdekében,

a vágószerkezet olajozásának elvégzése

után ezt a folyamatot a következő módon

nyugtázni kell:

- Az ajtót addig nyissa ki, amíg az ellenőrző

kijelző (8) ki nem gyullad. A (7) és (4)

ellenőrző kijelző villog.

- A hátramenet gombot (4) nyomja meg és

tartsa lenyomva addig, amíg az ellenőrző

kijelző (7) ki nem alszik.

- Csukja be újra az ajtót.

A vágószerkezet most automatikusan elkezd

egy tisztító ciklust (előremenet/hátramenet)

majd utána kikapcsol. A gép újra üzemkész. A

speciális olaj utólagos rendelése esetén lásd a

„KÜLÖNLEGES TARTOZÉKOK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használja, akkor

kb. 5 perc után automatikusan kikapcsol. Az

„Üzemkész“ funkciógomb (1) LED-kijelzője

kialszik. A visszakapcsoláshoz rövid ideig

működtesse a funkciógombot.

A FOTOCELLÁK MEGTISZTÍTÁSA (4. kép)

Ha papírdarabok maradnak a beeresztő

nyílásban (pl. egy papírtorlódás után),

akkor előfordulhat, hogy a gépet a „foglalt“

fénysorompó már nem kapcsolja ki.

A papírdarabokat úgy tudja eltávolítani ill. a

fotocellát megtisztítani, hogy a vágószerkezetbe

bevezet egy további papírt vagy a gépet a

hátramenetbe kapcsolja és egy ecsettel

gyorsan végigtörli a fotocella két „szemét”.

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

4. kéb

KARBANTARTÁS

ANYAGTORLÓDÁS A GÉPBEN:

(Auto-irányváltó funkció)

Ha a túl sok beadagolt anyag miatt torlódás

keletkezik, a gép a következő módon reagál:

- A vágószerkezet megakad, utána egy

darabig hátrafelé megy (kiszabadul az anyag)

és megáll. A motor kikapcsol. Az ellenőrző

kijelző

(6) kigyullad.

Az alábbiak szerint járjon el:

- A beadagolt papírt vegye ki.

- A vágószerkezet most automatikusan

előremegy és felaprítja a vágószerkezetben

maradt papírt. Előremenet közben világít az

előremenet gomb (2) LED-kijelzője . Az

ellenőrző kijelző

(6) kialszik.

- Az aprítást kisebb mennyiségű papírral

folytassa.

FÉNYSOROMPÓ FOGLALT

AZ AJTÓ NYITÁSÁNÁL:

Ha az ajtó nyitásánál még van anyag az

adagolóaknában, a motor kikapcsol és a

vágószerkezet leáll. Kigyullad az ellenőrző

kijelzés

(6).

Csukja be az ajtót és nyugtázza az állapotot

az előremenet gomb (2) működtetésével. A

meglévő vágandó anyagot a vágószerkezetbe

adagolja és felaprítja.

FÉNYSOROMPÓ FOGLALT

A BEKAPCSOLÁSNÁL:

Ha a gép bekapcsolásánál még van anyag az

adagolóaknában, akkor kigyullad az ellenőrző

kijelzés

(6).

Vegye ki az anyagot és nyugtázza az állapotot

az előremenet gomb (2) rövid ideig tartó

működtetésével.

MOTORVÉDELEM:

Ha a motortól túl nagy teljesítményt követel,

akkor a motor kikapcsol. Az ellenőrző kijelző

(9) kigyullad.

Mintegy 15-20 perc lehűlési idő után (típustól

és a helyiség hőmérsékletétől függően) a

gépet újraindíthatja.

ELEKTROMOS ÜZEMZAVAR:

Ha az ellenőrző kijelző (9) a funkciókapcsoló

(1) LED-kijelzőjével

együtt

villog

vagy

csak az ellenőrző kijelző (8)

villog

, akkor

elektromos üzemzavarról van szó. A gépet nem

lehet beindítani.

E b b e n a z e s e t b e n é r t e s í t s e a

szakkereskedőjét.

ELLENŐRZŐ LISTA AZ ÜZEMZAVAROKNÁL:

Ha a gép nem működik, ellenőrizze az alábbi

pontokat:

- a

hálózati csatlakozódugót

csatlakoztatták

a hálózathoz?

- becsukták az

ajtót

- a

felfogó tartály

tele van?

Kövesse a „FELFOGÓ TARTÁLY KIÜRÍTÉSE”

c. rész utasításait.

anyagtorlódás

van a gépben?

Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“

utasításait.

- a

motort

túlterhelték?

Lásd a „MOTORVÉDELEM“ alatt

Ha egyik ellenőrzési pont sem helytálló,

értesítse a szakkereskedőjét.

MŰSZAKI ADATOK

Vágási szélesség

175SC2:

3,8 mm (csík)

5,8 mm (csík)

175CC3:

4x46 mm (keresztvágás)

175CC4:

1,9x15 mm (keresztvágás)

175CC5:

0,8x12 mm (keresztvágás)

175CC6:

0,8x4,5 mm (keresztvágás)

Vágási sebesség:

175SC2

0,12 m/sec.

175CC3/CC4

0,10 m/sec.

175CC5

0,15 m/sec.

175CC6

0,23 m/sec.

Vágási teljesítmény:

175SC2

3,8 mm:

40-45 lap (70g/m

)

175SC2

5,8 mm:

65-70 lap (70g/m

)

175CC3

40-50 lap (70g/m

)

175CC4

25-30 lap (70g/m

)

175CC5

15-17 lap (70g/m

)

175CC6

8-10 lap (70g/m

)

Csatlakoztatási feszültség:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Elôtét biztosíték:

230V/50Hz:

16 A (lomha)

240V/50Hz:

13 A (lomha)

120V/100V/50/60Hz:

20 A (lomha)

Munkaszélesség:

405 mm

Zajszint:

kb. 52 dB(A)

Teljesítmény:

1,9 kW

Méretek (Szé x Mé x Ma):

660x560x1050 mm

Súly:

kb. 90 kg

KÜLÖN TARTOZÉK

Megnevezés

Megrendelési szám

Műanyag zsák, 600 x 500 x 1000 x 0,05 mm

99952

Kis olajpalack, 110 ml (keresztvágás)

88035

Tájékoztatás:

Külön tartozékok utánrendelése esetén, és ha pótalkatrészre van szük-

sége, kérjük forduljon szakkereskedôjéhez.

MEGSEMMISÍTÉSE

A GÉP MEGSEMMISÍTÉSE:

Ha lejárt a gép élettartama, akkor a

gépet mindig környezetbarát módon

semmisítse meg. A gép vagy a

csomagolás semelyik részét ne tegye a

háztartási szemét közé.

<< Опасност от нараняване!

Не

допускайте в близост до

отвора за подаване на хартия

непристегнати части от облекло,

вратовръзки, бижута, дълга коса,

или други предмети, които могат

да попаднат в отвора.

<< Опасност от нараняване!

Не слагайте

пръстите на ръката си в отвора за хартия.

<< В случай на опасност изключете машината

от главния шалтер, изключете аварийния

шалтер или извадете щекера от контакта!

<< Преди да отворите уреда изваждайте

щекера от контакта!

Ремонти да се извършват само от

специалист!

<< По едно и също време с уреда не бива да

работи повече от 1 човек!

Частите и елементите, които предпазват

работещия с уреда, са конструирани за

безопасната “работа на един човек“.

<< Когато машината работи (раздробява

хартия) по нея не бива да се прави нищо

(напр. почистване и т.н.)!

<< Забранява се присъствието на деца в

близост до включена и готова за работа

машина!

Цялостната концепция за сигурността при

работа с уреда (размери, отвори за подаване

на хартията, аварийно изключване и т.н.) е

разработена за безопасно обслужване от

възрастен човек.

ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА

ОБЛАСТ НА ПРИЛОЖЕНИЕ:

Шредерът

intimus 175SC2/CC3/CC4/CC5/CC6

машина за раздробяване на документи.

Машината трябва да бъде използвана

само за раздробяване на хартия!

Раздробяването на носители на данни от

друг вид, като например при моделите с

ширина на рязане 0,8x12 мм (CC5) и 0,8x4,5

мм (CC6) на папки и кламери, може да доведе

до нараняване на хора (напр. от счупване на

твърди материали и др.), както и повреди

по уреда (напр. повреда на режещата част и

др.).

Изключение: При моделите с ширина на рязане

3,8мм, 5,8мм, 4x46мм, 1,9x15мм могат да бъдат

раздробявани също и отделни CD-та или 3,5”-дискети

за компютър.

ИНСТАЛИРАНЕ:

- Разопаковайте уреда и го поставете на мястото за

работа.

- Поставете полиетиленов чувал в контейнера за

раздробения материал.

- Включете уреда чрез щепсела към електрическата

мрежа (За данни за необходимия входен предпазител

на контакта виж ”ТЕХНИЧЕСКИ ДАННИ“).

Решетъчните отвори на корпуса служат за

охлаждане и не трябва да бъдат покривани

или закривани с някакъв предмет!

Връзката на уреда към електрическата

мрежа трябва да бъде лесно достъпна!

Машината е предназначена за използване

само в затворени помещения със стайна

температура (10-25°C)!

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

BG

РАБОТА С МАШИНАТА

ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

1 = Функционален бутон (Фиг. 1)

“Готовност за работа“ / “Изкл.“ /

“Стоп“

Този бутон обхваща три функции:

“Готовност за работа “

Чрез кратко натискане на този бутон

машината се превключва в режим

“Готовност за работа“.

Едновременно с това светва вградения

светодиоден индикатор .

б)

“Изкл.“

Ако този бутон бъде задържан натиснат

за около 3 сек. в режим “Готовност за

работа“, машината се изключва.

Указание:

При неизползване на

машината за период от около 5 мин.,

машината автоматично се изключва.

в)

“Стоп“

Чрез кратко натискане на този бутон

при работещ режещ механизъм,

същия се изключва и спира.

2 = Бутон за предвижване напред

(Фиг. 1)

Този бутон обхваща две функции:

Чрез кратко натискане на този бутон

режещия механизъм се задвижва за

няколко секунди в посока напред, напр.

за да се извади хартията останала в

режещия механизъм. Едновременно

с това светва вградения светодиоден

индикатор .

б)

Ако този бутон са задържи натиснат

около две сек., режещия механизъм

работи продължително в посока

напред и машината може да бъде

заредена. Едновременно с това светва

вградения светодиоден индикатор .

3 = Бутон за връщане (Фиг. 1)

При натискане на този бутон режещия

механизъм се придвижва кратковременно

в обратна посока. Едновременно с това

светва вградения светодиоден индикатор

4 = Фотоклетка

(движение напред) (Фиг. 3)

Когато бъде подаден материал за

раздробяване в процепа за подаване

стартира процеса на раздробяване.

Едновременно

това

светва

светодиодния индикатор на бутона за

придвижване напред.

5 = Контролна лампа (Фиг. 1)

”Коефициент на натоварване на

електродвигателя“

Посредством зададена светлина, показва

по време на процеса на раздробяване

моментния коефициент на натоварване

на електродвигателя (виж описанието

”ДИНАМИЧЕН

ИНДИКАТОР

ЗА

НАТОВАРВАНЕ“).

6 = Контролна лампа (Фиг. 1)

“Уреда е задръстен с материал за

раздробяване“

“Фотоклетката

действа при отваряне на вратата или

при включване“

За принципа на действие виж съответното

описание в глава “ПОВРЕДА“.

“Уреда е задръстен с материал за

раздробяване“

Светва, когато в режещия механизъм

се подаде твърде много материал.

Режещият механизъм блокира, след

това се завърта малко обратно и спира.

Електродвигателят се изключва.

б)

“Задействане на фотоклетката

при отваряне на вратата“

Светва, когато при отваряне на

вратичката в процепа за подаване все

още има материал за раздробяване.

Режещият механизъм спира.

Електродвигателят се изключва.

в)

“Задействане на фотоклетката

при включване“

Светва, когато при включване на

машината в процепа за подаване все

още има материал за раздробяване.

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

Фиг. 1

Фиг. 2

РАБОТА С МАШИНАТА

Никога не подавайте на машината

п о в е ч е о т о п р е д е л е н о т о

максимално количество материал

(съблюдавайте “ТЕХНИЧЕСКИ

ДАННИ“)!

Ако въпреки това в режещия

механизъм попадне твърде много

материал, вижте “ПОВРЕДИ“ в

“ЗАДРЪСТВАНЕ С МАТЕРИАЛ“.

ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА ЗА

РАЗДРОБЕНИЯ МАТЕРИАЛ (Фиг. 3):

Ако контейнера за раздробения материал е

пълен, машината се изключва. Контролната

лампа (10) светва. Изпразнете контейнера

за раздробения материал както следва:

- Отворете

вратичката.

Контролната

лампа

(8) светва. Ако в процепа за

подаване има останал материал, светва

допълнително и контролната лампа

(6).

- Свалете пълната торба и изпразнете

съдържанието. Контролната лампа (10)

изгасва.

- Поставете празната торба и затворете

вратичката. Контролната лампа

(8)

изгасва.

- Ако контролната лампа

(6) свети

краткотрайно натиснете бутона за

придвижване напред (2). Останалият

материал в процепа за подаване се

раздробява и индикатора изгасва.

Указание:

Машината работи само при

затворена вратичка!

ДИНАМИЧЕН

ИНДИКАТОР ЗА НАТОВАРВАНЕ:

За да се избегне задръстване с материал

и така да се постигне продължително и

ефективно унищожаване на носители

на данни, по време на процеса на

раздробяване посредством намираща се

до превключвателя контролна лампа (5)

(Фиг. 1), чрез цветово зададена светлина

се показва моментния коефициент на

натоварване на електродвигателя:

Зелена светлина: натоварване < 50%

Жълта светлина: натоварване 50 - 75%

Червена светлина: натоварване 75 - 100%

ВКЛЮЧВАНЕ НА МАШИНАТА:

За включване на машината в “готовност за

работа“ процедирайте както следва:

- Краткотрайно натиснете функционален

бутон (1).

- Светва светодиодния индикатор

на

функционалния бутон (1) за “Готовност за

работа“.

- Машината може да бъде захранена.

ПОДАВАНЕ НА

ЕДИНИЧНИ ЛИСТИ ХАРТИЯ:

- Подайте хартия през входния отвор на

режещия механизъм.

- Машината

автоматично

включва

придвижване напред и изтегля хартията.

След процеса на раздробяване машината

се изключва автоматично.

Указания:

За раздробяването на безцветни

фолиа машината трябва да бъде включена

ръчно на движение напред (задръжте за

около 2 сек. натиснат бутона за предвижване

напред (2)).

Ч р е з к р а т к о т р а й н о н а т и с к а н е н а

функционалния бутон (1) (функция “Стоп“)

по всяко време може да бъде прекъснат

процеса на раздробяване. За продължаване

задръжте натиснат за около 2 сек. бутона за

предвижване напред (2).

При неизползване на машината за период от

около 5 мин., тя автоматично се изключва.

Указание:

В зависимост от големината

на частиците, за да бъде постигнат винаги

правилен резултат от раздробяването

и с това посочената в проспекта степен

на сигурност по DIN 32757, материалът

за раздробяване винаги трябва да бъде

подаван под прав ъгъл към режещия

механизъм и в подходящо количество в

зоната на средата на процепа на подаване

на режещия механизъм.

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

7 = Контролна лампа (Фиг. 1)

“Смажете режещия механизъм“

Светва, когато режещия механизъм

от версията Cross-Cut трябва да бъде

смазан. Процеса на смазване трябва

да бъде потвърден с бутона за връщане

(4) (виж описанието в “ОБСЛУЖВАНЕ

НА РЕЖЕЩИЯ МЕХАНИЗЪМ“).

8 = Контролна лампа (Фиг. 1)

“Отворена врата“ / “Повреда на

вратичката“

“Отворена врата“

Свети, когато е отворена вратичката

на долния шкаф. Машината се

изключва автоматично и не може да

бъде стартирана, докато вратичката

стои отворена.

б)

“Електрическа повреда“

Мига

, когато има електрическа

повреда в сензорната техника на

вратичката. Машината се изключва.

Моля, уведомете Вашия търговец.

9 = Контролна лампа (Фиг. 1)

“Претоварване на електродвигателя“ /

“Електрическа повреда“

За принципа на действие виж

с ъ о т в е т н о т о о п и с а н и е в гл а в а

“ПОВРЕДА“.

“Защита на електродвигателя“

Светва, когато бъде претоварен

електродвигателя и се е изключил.

М а ш и н а т а н е м о ж е д а б ъ д е

стартирана по време на фазата на

охлаждане на електродвигателя.

б)

“Електрическа повреда“

Мига

, когато има електрическа

повреда в платката за управление.

Едновременно мига светодиодния

индикатор

на функционалния

бутон (2). Машината се изключва.

Моля, уведомете Вашия търговец.

10 = Контролна лампа

”Пълен контейнер за раздробения

материал“ (Фиг. 1)

Светва,

когато

контейнера

за

раздробения материал е пълен и

трябва да бъде изпразнен.

Режещият механизъм се изключва.

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

Фиг. 2

BG

РАБОТА С МАШИНАТА

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

Фиг. 1

Фиг. 3

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

BG

РАБОТА С МАШИНАТА

ПОВРЕДИ

ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ

(cross-cut):

Cross-cut-режещите механизми трябва

да бъдат смазвани през определен

период на експлоатация. Ако светне

контролната лампа (7), процедирайте

по следния начин:

Разнесете върху лист хартия малко от включеното

в доставката специално масло и пуснете след

това същия през процепа за подаване към

режещия механизъм.

Хартията се изтегля и едновременно с това

маслото попада в режещия механизъм за

необходимото смазване..

Указание: За да изгасне индикатора е

необходимо след процеса на смазване на

режещия механизъм, този процес да бъде

потвърден както следва:

- Отворете вратичката толкова широко, докато

светне контролната лампа (8). Контролните

лампи (7) и (4) мигат.

- Натиснете бутона за връщане (4) и го задръжте,

докато угасне контролната лампа (7).

- Затворете отново вратичката.

Режещият механизъм започва автоматично

цикъла на почистване (движение напред/назад)

и след това изключва. Машината отново е готова

за работа. В случай на последваща поръчка

на специално масло виж в “ДОПЪЛНИТЕЛНИ

ПРИНАДЛЕЖНОСТИ“.

АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:

Ако машината не се използва известно време

тя автоматично се изключва след около 5 мин.

Светодиодният индикатор на функционалния

бутон (1) за “Готовност за работа“ изгасва.

За включване отново натиснете за кратко

функционалния бутон..

ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 4):

Ако във входния отвор останат частици хартия

(напр. след задръстване с хартия) е възможно,

уреда да не се изключва заради “скритите“

фотоклетки.

Можете да отстраните хартиените парченца,

съответно да почистите фотоклетката, като

подадете в режещия механизъм нов лист хартия

или да включите машината на движение на заден

ход и с четка да почистите кратко двете “очи“ на

фотоклетката.

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

Фиг. 4

РАБОТА С МАШИНАТА

ИЗХВЪРЛЯНЕ НА МАШИНАТА:

След изтичането на експлоатационния

период на машината се погрижете тя да

бъде предадена за вторични суровини

така, че да не замърсява околната среда.

Не изхвърляйте части от машината или

опаковката й при домакинските отпадъци.

ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

ТЕХНИЧЕСКИ ДАННИ

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ

Ширина на рязане:

175SC2:

3,8 мм

5,8 мм

175CC3:

4x46 мм (cross-cut)

175CC4:

1,9x15 мм (cross-cut)

175CC5:

0,8x12 мм (cross-cut)

175CC6:

0,8x4,5 мм (cross-cut)

Скорост на рязане:

175SC2:

0,12 м/сек.

175CC3/CC4:

0,10 м/сек.

175CC5:

0,15 м/сек.

175CC6:

0,23 м/сек.

Производителност при рязане:

175SC2

3,8 мм

40-45 листа (70 г/м

)

175SC2

5,8 мм

65-70 листа (70 г/м

)

175CC3:

40-50 листа (70 г/м

)

175CC4:

25-30 листа (70 г/м

)

175CC5:

15-17 листа (70 г/м

)

175CC6:

8-10 листа (70 г/м

)

Захранващо напрежение:

230V/50Hz

250V/50Hz

120V/60Hz

100V/50/60Hz

Предпазител на входа:

230V/50Hz:

16 A (бавен)

240V/50Hz:

13 A (бавен)

120V/100V/50/60Hz:

20 A (бавен)

Работна широчина:

405 мм

Ниво на шума:

около 52 dB(A)

Мощност:

1,9 kW

Размери (Ш x Д x В):

660x560x1050 мм

Тегло:

около 90 кг

Обозначение:

№ за поръчка

Пластмасови чували, 600 x 500 x 1000 x 0,05 мм

99952

Шишенце за масло, 110 мл

88035

Препоръка:

За допълнителна поръчка на принадлежности или резервни части се

обръщайте към доставчика на оборудването.

ЗАДРЪСТВАНЕ НА

УРЕДА С РАЗДРОБЕН МАТЕРИАЛ:

(функция Auto-Reverse)

Ако в следствие подаването на твърде много

материал се получи задръстване, машината

реагира по следния начин:

- Режещият механизъм блокира, след това се

завърта малко в обратна посока (материала

се освобождава) и остава неподвижен.

Електродвигателят се изключва. Контролната

лампа

(6) светва.

Постъпва се така:

- Отстранете върнатата хартия.

- Режещият механизъм сега тръгва автоматично

напред и раздробява хартиените остатъци

застанали в режещия механизъм. По време на

придвижването напред свети светодиодния

индикатор на бутона за придвижване напред

(2). Контролната лампа

(6) изгасва.

- Продължете раздробяването с по-малко

количество хартия.

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА

ПРИ ОТВАРЯНЕ НА ВРАТАТА:

Ако при отваряне на вратичката в процепа

за

подаване

все

още

има

материал,

електродвигателя се изключва и режещия

механизъм спира. Контролната лампа

(6)

светва.

Затворете вратичката и потвърдете състоянието

с кратко натискане на бутона за придвижване

напред (2). Наличният материал за раздробяване

се подава на режещия механизъм и се

раздробява.

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА

ПРИ ВКЛЮЧВАНЕ:

Ако при включване на машината в процепа

за подаване все още има материал, светва

контролната лампа

(6).

Премахнете материала и потвърдете състоянието

с кратко натискане на бутона за придвижване

напред (2).

ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ:

Ако електродвигателя се претовари, той се

самоизключва. Контролната лампа (9) светва.

След време на охлаждане от ок. 15-20

минути (според модела и температурата на

помещението), може отново да включите уреда.

ЕЛЕКТРИЧЕСКА ПОВРЕДА:

Ако

мига

контролната лампа (9) заедно със

светодиодния индикатор на функционалния

бутон (1) или контролната лампа

(8) има

електрическа повреда. Машината не може да

бъде включена.

В този случай, моля уведомете Вашия търговец.

КОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:

Ако уреда не работи, проверете следните точки:

- включен ли е

щепсела

в контакта?

- затворена ли е

вратичката

- пълен ли е

контейнера за раздробения

материал

Следвайте инструкциите в “ИЗПРАЗВАНЕ НА

КОНТЕЙНЕРА ЗА РАЗДРОБЕНИЯ МАТЕРИАЛ“.

- задръстен ли е уреда от

раздробения

материал

Следвайте инструкциите в “ЗАДРЪСТВАНЕ НА

УРЕДА С РАЗДРОБЕН МАТЕРИАЛ“

- бил ли е претоварен електродвигателя?

вижте в “ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ“.

Ако нито една от точките не помага да

отстраните повредата, обърнете се към

Вашия търговец.

BA±H≥E ≠KAπAHÅØ ¥O ™EXHÅKE ¡EπO¥ACHOC™Å

Опасность травмирования!

H e ÿ o ª | o c å ∫ e ¢ æ å µ ® o ®

–xoª|o¯º ÿaµº ¨aæc∫º®å, c–åca÷óåe

º®paòe|åø, ªæå||≈e –oæoc≈ åæå

ªpº¨åe |eµa®peÿæe||≈e ÿpeª¯e∫≈,

o|å ¯o¨º∫ ¢≈∫¿ –∫ø|º∫≈ –|º∫p¿!

Опасность травмирования!

He –c∫a–

æøΩ∫e ÿaæ¿ı≈ –o –xoª|oΩ ÿaµ.

<< B cæºñae oÿac|oc∫å –≈®æ÷ñå∫e ¯aòå|®º ÿpå

ÿo¯oóå ¨æa–|o¨o åæå a–apåΩ|o¨o –≈®æ÷ña∫eæeΩ,

åæå –≈∫aóå∫e –åæ®º åµ poµe∫®å!

<< ¥epeª o∫®p≈–a|åe¯ ¯aòå|®å |eo¢xoªå¯o

–≈∫aóå∫¿ ce∫e–º÷ –åæ®º åµ poµe∫®å!

Pe¯o|∫ ÿpå¢opa ªoæ∏e| ÿpo–

oªå∫¿cø ∫oæ¿®o ®–aæåíåıåpo–a||≈¯

cÿeıåaæåc∫o¯!

<< Aÿÿapa∫ ªoæ∏e| åcÿoæ¿µo–a∫¿cø oª|o–

pe¯e||o ∫oæ¿®o oª|å¯ ñeæo–e®o¯!

≠®aµa||≈e eæe¯e|∫≈ ÿpeªoc∫opo∏|oc∫å

o¢oc|o–a||≈ ¢eµoÿac|oΩ pa¢o∫e c

aÿÿapa∫o¯ ∫oæ¿®o oª|o¨o ñeæo–e®a.

<< Bo –pe¯ø ÿpoıecca åµ¯eæ¿ñe|åø |a

ÿpå¢ope |e paµpeòae∫cø ÿpo–oªå∫¿

|å®a®åe ªpº¨åe pa¢o∫≈ (|aÿpå¯ep,

ñåc∫å∫¿ e¨o)!

Maшина нe игрушка, она не

предназначена и не рассчитана на

детей!

Конструкция и исполнение машины с

точки зрения техники безопасности

(размеры, входные отверстия, защитные

блокировки и т. д.) этой машины не

дают никакой гарантии безопасного

обращения с ней детей.

O¡ÆAC™Ÿ ¥PÅMEHEHÅØ:

¥på¢op

175SC2/CC3/CC4/CC5/CC6

ÿpeªc∫a–æøe∫ co¢oΩ

¯aòå|®º ÿo åµ¯eæ¿ñe|å÷ æ÷¢oΩ ®oppecÿo|ªe|ıåå å

ªo®º¯e|∫o–.

Maшину разрешается использовать

только для измельчения бумаги!

Измельчение

других

носителей

информации, а также, в случае моделей

с шириной резки 0,8x12 мм (CC5) или

0,8x4,5 мм (CC6), наличие канцелярских

и конторских скрепок, могут привести к

травмам (напр., при раскалывании твердых

материалов и т. п.) и повреждению прибора

(напр., разрушению режущего механизма

и т. д.).

Åc®æ÷ñe|åe:

B ¯oªeæøx åõ¯eæ¿ñå∫eæeΩ c òåpå|oΩ

peõa

3,8¯¯

5,8¯¯

4x46¯¯

1,9x15¯¯

, paõpeõa÷óåx

¯a∫epåaæ |a ÿoæoc≈, ¯o∏|o åõ¯eæ¿ña∫¿ ∫a®∏e

o∫ªeæ¿|≈e

ªåc®e∫≈ ®o¯ÿa®∫-ªåc®oŒ åæå ®o¯ÿ¿÷∫ep|≈x

ªåc®e∫ 3,5“.

≠C™AHOBKA:

- Pacÿa®ºΩ∫e å ºc∫a|o–å∫e ÿpå¢op.

- Bc∫a–¿∫e ÿoæåµ∫åæe|o–≈Ω ¯eòo® – ÿpåe¯|º÷

®opµå|º.

- Bc∫a–¿∫e ce∫e–º÷ –åæ®º ÿpå¢opa – poµe∫®º (ªa||≈e

–xoª|o¨o ÿpeªoxpa|å∫eæø, |eo¢xo-ªå¯o¨o ªæø

ce∫e–oΩ poµe∫®å, –≈ |aΩªe∫e ÿoª µa¨oæo–®o¯ “™EX-

HÅÑECKÅE ©AHH≥E“).

Peòe∫ña∫≈e o∫–epc∫åø – ®opÿyce

cæy∏a∫ ªæø oxæa∏ªe|åø å åx |eæ¿µø

µa®æaª≈–a∫¿ åæå µac∫a–æø∫¿ ªpyŒå¯å

ÿpeª¯e∫a¯å!

Mec∫o ÿoª®æ÷ñe|åø aÿÿapa∫a ® ce∫¿÷

ªoæ∏|o ¢≈∫¿ æe¨®o ªoc∫ºÿ|o!

Maòå|®º paµpeòae∫cø ÿpå¯e|ø∫¿ ∫oæ¿®o

– µa®p≈∫≈x ÿo¯eóe|åøx c ÿoc∫oø||≈¯

∫e¯ÿepa∫ºp|≈¯ pe∏å¯o¯ (10-25 °C)!

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

RUS

ЭКСПЛУАТАЦИЯ

ВВОД В ДЕЙСТВИЕ

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

1 = Функциональный

переключатель

(рис. 1)

“Готов к работе“ / “Откл“ / “Стоп“

Эта

кнопка имеет три функции:

“Готов к работе“

При коротком нажатии на эту кнопку

прибор включается в режим “Готов к

работе“.

Одновременно светится встроенный

СИД-индикатор .

“Откл“

Если эту кнопку в режиме “Готов к

работе“ держать нажатой примерно

3 секунды, то прибор отключается.

Замечание:

если

прибор

не

используется в течение примерно

минут,

то

он

отключается

автоматически.

“Стоп“

При коротком нажатии на эту кнопку

во время вращения режущего

механизма

он

отключается

останавливается.

2 = Кнопка “вперед“ (рис. 1)

Эта

кнопка имеет две функции:

При коротком нажатии на эту кнопку

режущий

механизм

вращается

несколько секунд вперед, напр.,

чтобы

вывести

из

механизма

оставшиеся обрезки. Одновременно

светится

встроенный

СИД-

индикатор .

Если держать эту кнопку нажатой

примерно 2 секунды, то режущий

механизм постоянно вращается

вперед, и машину можно загружать.

Одновременно светится встроенный

СИД-индикатор .

3 = Кнопка “назад“ (рис. 1)

При нажатии на эту кнопку режущий

механизм коротко вращается назад.

Одновременно светится встроенный

СИД-индикатор .

4 = Световой затвор

(вращение вперед) (рис. 3)

Запускает процесс измельчения, как

только в приемную шахту будет введен

материал.

Одновременно светится встроенный

СИД-индикатор кнопки “вперед“.

5 = Контрольный указатель (рис. 1)

”Степень нагрузки мотора“

Во время измельчения цветом свечения

показывает

мгновенную

степень

нагрузки мотора (см. описание в

разделе ”ДИНАМИЧЕСКИЙ УКАЗАТЕЛЬ

НАГРУЗКИ“).

6 = Контрольный указатель (рис. 1)

“Затор материала в приборе“

“Световой

затвор

закрыт

при открытой двери или при

включении“

Действия при включении указателя

указаны соответственно в рубрике

“НЕИСПРАВНОСТИ“.

“Затор материала в приборе“

Светится при избыточном вводе

материала в режущий узел. Режущий

узел блокируется, затем коротко

вращается назад и останавливается.

Электромотор отключается.

“Световой затвор закрыт

при открытой дверце“

Загорается, если при открывании

дверцы в приемной шахте еще

находится материал.

Режущий узел останавливается.

Электромотор отключается.

“Световой затвор закрыт

при включении“

Загорается, если при включении

прибора в приемной шахте еще

находится материал.

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

Påc. 1

Påc. 2

ЭКСПЛУАТАЦИЯ

ВКЛЮЧЕНИЕ МАШИНЫ:

Для включения машины в режим “Готов к

работе“ действуйте следующим образом:

- К о р о т к о н а ж а т ь ф у н к ц и о н а л ь н ы й

переключатель (1).

- СИД-индикатор

функционального

переключателя (1) светится в положении

“Готов к работе“.

- Прибор можно загружать.

- B–ec∫å ¢º¯a¨º – pe∏ºóåΩ ¯exa|åµ¯ ñepeµ

–xoª|oΩ ÿaµ.

- Maòå|®a a–∫o¯a∫åñec®åΩ –®æ÷ñae∫cø å

–∫ø¨å–ae∫ ¢º¯a¨º. ¥ocæe o®o|ña|åø

ÿ p o ı e c c a å µ ¯ e æ ¿ ñ e | å ø ¯ a ò å | ® a

a–∫o¯a∫åñec®å –≈®æ÷ñae∫cø.

Замечание:

для измельчения прозрачных

пленок прибор нужно вручную включить

на движение вперед (примерно 2 секунды

держать нажатой кнопку движения вперед

(2)).

Коротким нажатием функционального

переключателя (1) (функция “стоп“)

измельчение можно в любой момент

остановить. Для продолжения работы снова

держать нажатой кнопку движения вперед

(2) около 2 секунд.

Без ввода материала машина автоматически

отключается через примерно 5 минут.

Замечание:

для постоянного получения

отличного относительно размера частиц

результата резки и достижения указанной

в проспекте степени безопасности по

DIN 32757 необходимо всегда подавать

разрезаемый материал под прямым углом

к режущему устройству. Нужно подбирать

подходящее количество и подавать его в

средней зоне приемной шахты.

Никогда не вводите в прибор

материала больше, чем это

у к а з а н о в “ Т Е Х Н И Ч Е С К И Х

ДАННЫХ“!

Если в режущий механизм все

ж е п о п а д е т с л и ш к о м м н о г о

материала, см. действия в раздела

“НЕИСПРАВНОСТИ“ часть “ЗАТОР

МАТЕРИАЛА В ПРИБОРЕ“.

ОПОРОЖНЕНИЕ

ПРИЕМНОЙ КОРЗИНЫ (рис. 3):

Когда приемная корзина заполнится, прибор

отключается.

Загорается

контрольный

указатель

(10). Опорожните приемную

корзину следующим образом:

- Открыть дверь. Контрольный указатель

(8) загорается. Если в приемной шахте еще

находится материал, то дополнительно

светится контрольный указатель

(6).

- Вынуть полный мешок и опорожнить его.

Контрольный указатель (10) гаснет.

- Уложить пустой мешок и закрыть дверцу.

Контрольный указатель (8) гаснет.

- Если светится контрольный индикатор

(6)

то нажмите коротко кнопку движения

вперед (2). Оставшийся в приемной шахте

материал измельчается и индикатор

гаснет.

Замечание:

прибор работает только при

закрытой дверце!

ДИНАМИЧЕСКИЙ

УКАЗАТЕЛЬ НАГРУЗКИ:

Чтобы предотвратить затор материала и

обеспечить непрерывное и эффективное

уничтожение носителей информации, во

время процесса измельчения при помощи

цветного светового указателя (5) (рис.

1), расположенного около выключателей,

показывается мгновенная степень нагрузки

мотора:

Зеленый свет:

нагрузка < 50%

Желтый свет:

нагрузка 50 - 75%

Красный свет:

нагрузка 75 - 100%

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

7 = Контрольный указатель (рис. 1)

“Смазать режущий механизм“

Загорается, когда должен быть смазан

режущий механизм исполнения Cross-

Cut. После смазывания необходимо

квитировать выполнение нажатием

кнопки обратного хода (4) (см.

описание в разделе “ТЕХНИЧЕСКОЕ

О Б С Л У Ж И В А Н И Е Р Е Ж У Щ Е Г О

МЕХАНИЗМА“).

8 = Контрольный указатель (рис. 1)

“Дверь открыта“ / “Неисправность

двери“

“Дверь открыта“

З а г о р а е т с я , е с л и о т к р ы т а

дверца нижнего шкафа. Машина

автоматически отключается и не

может быть включена, пока не будет

закрыта дверь.

“Электрическая неисправность“

М и г а е т

п р и н е и с п р а в н о с т и

электрики датчиков дверцы. Прибор

отключается. В таком случае

обратитесь, пожалуйста, в Ваш

специализированный магазин.

9 = Контрольный указатель (рис. 1)

“Перегрузка мотора“ /

“Электрическая неисправность“

Д е й с т в и я п р и с в е ч е н и и э т о г о

индикатора описаны в разделе

“НЕИСПРАВНОСТИ“.

“Защита мотора“

Загорается, если электромотор

перегружен и отключился. До

охлаждения мотора машина не

может быть включена.

b) “Электрическая неисправность“

М и г а е т

п р и н е и с п р а в н о с т и

э л е к т р о н и к и

н а

п л а т е

у п р а в л е н и я . О д н о в р е м е н н о

м и г а е т С И Д - и н д и к а т о р

функционального переключателя

( 2 ) . П р и б о р о т к л ю ч а е т с я .

Обратитесь, пожалуйста, в Ваш

специализированный магазин.

10 = Контрольный указатель (рис. 1)

”Приемная корзина заполнена“

Загорается, если приемная корзина

заполнена и должна быть опорожнена.

Режущий механизм отключается.

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

Påc. 2

RUS

ЭКСПЛУАТАЦИЯ

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

Påc. 1

Påc. 3

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

RUS

УХОД

НЕИСПРАВНОСТИ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РЕЖУЩЕГО МЕХАНИЗМА (ТИПА coss-cut):

Режущие механизмы типа

cross

cut

необходимо после определенного

времени работы смазывать. Если

загорится контрольный указатель (7),

то действуйте следующим образом:

Вылейте немного поставляемого с прибором

специального масла на лист бумаги, чтобы

оно распределилось по его поверхности, и

введите этот лист в приемную шахту к режущему

механизму.

Бумага втянется внутрь, и масло обеспечит

нужную смазку режущего механизма.

Замечание: чтобы контрольный указатель

погас, после смазывания нужно квитировать

действие следующим образом:

- Открыть дверь настолько, чтобы загорелся

контрольный указатель (8). Индикаторы (7) и

(4) мигают.

- Нажать кнопку обратного движения (4) и

держать нажатой, пока не погаснет контрольный

указатель (7).

- Закрыть дверь.

Режущий механизм автоматически проводит цикл

очистки (движение вперед-назад) и отключается.

Машина снова готова к работе. В случае заказа

нужного специального масла прочтите раздел

“ОСОБЫЕ ПРИНАДЛЕЖНОСТИ“.

АВТОМАТИКА ДЛЯ

ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ:

Если прибор не используется, то примерно через

5 минут он автоматически отключается. СИД

- индикатор функционального переключателя

(1) “Готов к работе“ гаснет. Для повторного

включения нажмите коротко функциональный

переключатель.

ОЧИСТКА ФОТОЭЛЕМЕНТА (рис. 4):

Если частицы бумаги застрянут во впускной

прорези (напр., после затора бумаги), то

не исключено, что прибор долго не будет

отключаться из-за “закрытого“ светового

затвора.

Вы можете удалить обрезки или очистить

фотоэлемент, если введете в режущий механизм

еще один лист бумаги, или включите обратный

ход машины кнопкой вращения назад и кратко

протрете кисточкой оба “глаза“ фотоэлемента.

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

Påc. 4

УХОД

УТИЛИЗАЦИЯ MAШИНЫ:

По окончании срока эксплуатации

утилизируйте машину с учетом

экологии. Не кладите детали машины

или ее упаковки просто в домашний

мусор.

УТИЛИЗАЦИЯ

ЗАТОР МАТЕРИАЛА В ПРИБОРЕ:

(функция автореверса)

Если в результате ввода избытка материала

образуется затор, прибор реагирует

следующим образом:

- Р е ж у щ и й м е х а н и з м б л о к и р у е т с я ,

затем коротко вращается назад (чтобы

освободить материал) и останавливается.

М о т о р о т к л ю ч а е т с я . З а г о р а е т с я

контрольный указатель

(6).

Действуйте следующим образом:

- Выньте выведенную назад бумагу.

- Режущий механизм теперь автоматически

вращается вперед и измельчает остатки

бумаги. Во время движения вперед

светится СИД-индикатор

кнопки

движения вперед (2). Контрольный

индикатор

(6) гаснет.

- Продолжить измельчение с меньшим

количеством бумаги.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ

ПРИ ОТКРЫТОЙ ДВЕРИ

Если при открывании дверцы в приемной

шахте еще находится материал, то мотор

отключается,

режущий

механизм

останавливается. Загорается контрольный

указатель

(6).

Закройте дверь и квитируйте это состояние

коротким нажатием кнопки движения

вперед (2). Оставшийся материал подается

в режущий механизм и измельчается.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ

ПРИ ВКЛЮЧЕНИИ:

Если при включении прибора в приемной

шахте еще находится

материал,

то

загорается контрольный указатель

(6).

Выньте материал и квитируйте это состояние

коротким нажатием кнопки движения

вперед (2).

ЗАЩИТА МОТОРА:

При перегрузке мотора он отключается.

Загорается контрольный указатель (9).

После перерыва для охлаждения, 15-

20 минут (в зависимости от модели и

температуры в помещении) можно снова

включить прибор.

ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ:

Если

контрольный указатель

(9)

мигает вместе с СИД -индикатором

функционального переключателя (1), или

только контрольный указатель

(8), то

имеется неисправность электроники.

Прибор в этом случае работать не будет.

О б р а т и т е с ь , п о ж а л у й с т а , в В а ш

специализированный магазин.

ПРОВЕРКИ ПРИ НАРУШЕНИЯХ:

Если прибор не работает, проверьте

следующее:

- Включен ли в розетку

сетевой штекер

- Закрыта ли

дверца

- переполнена

приемная корзина

следуйте

указаниям

инструкции

при

”ОПОРОЖНЕНИИ

ПРИЕМНОЙ

КОРЗИНЫ“.

- Не образовался ли

затор материала

приборе?

Действуйте по инструкции, раздел “ЗАТОР

МАТЕРИАЛА В ПРИБОРЕ“.

- Не перегружен ли

мотор

См. раздел “ЗАЩИТА МОТОРА“.

Если это не поможет, то обратитесь,

пожалуйста, в Ваш специализированный

магазин.

Haå¯e|o–a|åe

¬ ªæø µa®aµa

¥oæåõ∫åæe|o≈Ω ¯eòo®, 600 x 500 x 1000 x 0,05 mm

99952

¡º∫≈æoñ®a c ¯acæo¯, 110 ¯æ (cross-cut)

88035

≠®aµa|åe:

µaÿñac∫øx, o¢paóaΩ∫ec¿ – ∫op¨o–º÷ op¨a|åµaıå÷, ÿpoªa–òº÷ Ba¯ ÿpå¢op.

Òåpå|a peµ®å :

175SC2:

3,8 ¯¯ (ÿoæoc≈)

5,8 ¯¯ (ÿoæoc≈)

175CC3:

4x46 ¯¯ (cross-cut)

175CC4:

1,9x15 ¯¯ (cross-cut)

175CC5:

0,8x12 ¯¯ (cross-cut)

175CC6:

0,8x4,5 ¯¯ (cross-cut)

C®opoc∫¿ peõa|åø:

175SC2

0,12 ¯/ce®

175CC3/CC4

0,10 ¯/ce®

175CC5

0,15 ¯/ce®

175CC6

0,23 ¯/ce®

¥poåµ–oªå∫eæ¿|oc∫¿:

175SC2

3,8 mm:

40-45 æåc∫o– (70g/m

)

175SC2

5,8 mm:

65-70 æåc∫o– (70g/m

)

175CC3

40-50 æåc∫o– (70g/m

)

175CC4

25-30 æåc∫o– (70g/m

)

175CC5

15-17 æåc∫o– (70g/m

)

175CC6

8-10 æåc∫o– (70g/m

)

|aÿpø∏e|åe:

230B/50∑ı

240B/50∑ı

120B/60∑ı

100B/50/60∑ı

Bxoª|oΩ ÿpeªoxpa|å∫eæ¿:

230B/50∑ı:

16 A (ÿæa–®åΩ)

240B/50∑ı:

13 A (ÿæa–®åΩ)

120B/100B/50/60∑ı:

20 A (ÿæa–®åΩ)

Òåpå|a ÿaµa:

405 ¯¯

≠po–e|¿ òº¯a:

o®. 52 ª¡

Moó|oc∫¿:

1,9 ®B∫

660x560x1050 ¯¯

Bec:

o®. 90 ®¨

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

Konformitätserklärung

Certi cate of Conformity

Attestation de Conformité

Certi cado de Conformidad

Bezeichnung der Maschine:

Datenshredder

Type of machine:

Document Shredder

Description de la machine:

Destructeur de Document

Descripcion de la máquina:

Destructora de Documentos

Modell / Model / Modèle / Modelo:

intimus 175SC2

intimus 175CC3

intimus 175CC4

intimus 175CC5

intimus 175CC6

Typ / Type / Type / Tipo:

297-4S + 297-6S

297-4C + 297-2C + 297-1C + 297-1CF

Artikel-Nr. / item number /

numéro d‘article / número de la pieza:

297101-297199

Baujahr / year of manufacture /

siehe Typenschild / see name plate /

année de production / año de producción:

voir plaque d‘identi cation / mirar la placa de identi cación

Hiermit wird bestätigt, dass vorgenanntes Produkt den Anforderungen der

Niederspannungs-Richtlinie 2006/95/EG

sowie

der

EMV-Richtlinie 2004/108/EG

einschließlich allen bis heute veröffentlichten Änderungen bzw. Nachträgen entspricht. Das

vorgenannte Produkt entspricht folgenden Normen bzw. Richtlinien:

We do hereby certify that the above mentioned product meets the requirements set forth in

EEC-Low-Voltage-Directive

2006/95

and

EMC 2004/108/EEC

including all changes and addendums to date thereto. The above mentioned product meets

the following standards and guidelines:

Nous Vous Con rmons que le produit cité ci-dessus correspond aux

directives de basse tension 2006/95/CEE

ainsi qu’ à

directive CEM 2004/108/CEE

, ci-inclus toutes les modi cations ainsi que tous les suppléments publiés jusqu’à ce jour.

Le produit mentionné correspond aux normes citées ci-après:

Con rmamos que los productos arriba citados cumplen las exigencias de las

directivas de baja tensión 2006/95/CEE

CEM 2004/108/CEE

, incluidas todas las modi caciones publicadas hasta la fecha. Los productos citados corresponden con

las siguientes normas:

EN 61000-3-2:2006+A1:2009+A2:2009

EN 55014-1:2006+A1:2009

EN 61000-3-3:2008

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-4-2:2009

EN 60950-1:2006+A11:2009+A1:2010+A12:2011

EN 61000-4-4:2004

EN ISO 13857:2008

EN 61000-4-5:2006

EN 61000-4-11:2004

CE-Bevollmächtigter / authorized person of CE / personne autorisée de la CE / persona autorizada por CE:

Ingmar Schmidt; Bergheimer Straße 6-12; D-88672 Markdorf / Germany

Postfach / p.o.box 1420

D-88672 Markdorf / Germany

2012/09

ppa. K. Grundmann

Leiter Technik

Head of Technical Dpt.

Responsable Dép. Technique

Jefe del Departamento Técnico

91238 3 03/13

Dieses Papier ist aus 100 % Altpapier ohne optische Aufheller hergestellt

This paper made from 100 % unbleached recycled paper

Papier recyclable à 100 %

International Network

Headquarters

USA

MARTIN YALE Industries

☏

+1 / 260 563-0641

251 Wedcor Avenue

fax +1 / 260 563-4575

Wabash, IN 46992

info@martinyale.com

www.martinyale.com

Germany

MARTIN YALE INTERNATIONAL GmbH

☏

+49 / (0) 7544 60-0

Bergheimer Straße 6-12

fax +49 / (0) 7544 60-248

88677 Markdorf / Bodensee

vertrieb@martinyale.de

www.martinyale.de, www.intimus.com

Branch Offices

South Africa

MARTIN YALE Africa

☏

+27 / (0) 11 838 72 81

Unit B3 Mount Royal Business Park

fax +27 / (0) 11 838 73 22

657 James Street, Halfway House

sales@martinyale.co.za

Marshall Town, Johannesburg

P. O. BOX 1291, Houghton 204

www.martinyale.co.za

United Kingdom

MARTIN YALE International

☏

+44 / (0) 1293 44 1900

Unit C 2 The Fleming Centre, Fleming Way

fax +44 / (0) 1293 61 11 55

Crawley, West Sussex, RH10 9NN

enquiries@intimus.co.uk

www.intimus.co.uk

France

MARTIN YALE International S.A.R.L.

☏

+33 / (1) 70 00 69 00

40 Avenue Lingenfeld

fax +33 / (1) 70 00 69 24

77200 Torcy

contact@martinyale.fr

www.martinyale.fr

Spain

MARTIN YALE Ibérica S.L.

☏

+34 / 9 02 22 31 31

Avenida de la Platja, 120 bajos

fax +34 / 9 02 22 31 32

08930 Sant Adrià de Besòs, Barcelona

info@martinyale.es

www.martinyale.es

Italy

MARTIN YALE Italia srl

info@martinyale.it

Via A. Manzoni, 37

20900 Monza (MB)

www.martinyale.it

Sweden

MARTIN YALE Nordic AB

☏

+46 / 8 556 165 80

Rotebergsvägen 1

fax +46 / 8 748 02 85

192 78 Sollentuna

info@martinyale.se

www.martinyale.se

P.R. China

MARTIN YALE International Trading (Beijing)

☏

+86 / 10 844 710 71 / 72 / 73

Room 260D, C Building

fax +86 / 10 844 710 75

Guojiang no.2 Dong Sanhuan Bei Lu

my_beijing@martinyale.com.cn

Chaoyang District, Beijing 100027, PRC

www.martinyale.com.cn

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Intimus 175 CC4

Intimus 175 CC5

Intimus 175 SC2

Makita LS1040F
