Sécurité
InStallatIOn
7. sécurité
Le montage, la mise en service, la maintenance et les réparations
de cet équipement ne doivent être effectués que par un installa-
teur qualifié.
7.1 consignes de sécurité générales
Nous ne garantissons le bon fonctionnement et la sécurité de
l’appareil que si les accessoires et pièces de rechange d’origine
sont employés.
!
Dommage matériel
Tenez compte de la température maximale d’arrivée
d’eau. L’appareil peut subir des détériorations si les tem-
pératures sont trop élevées.
7.2 Prescriptions, normes et directives
Remarque.
Observez les directives et dispositions, nationales et ré-
gionales, p. ex. la DIN 1988/DIN EN 806 pour l’Allemagne.
- Le degré de protection IP25 (protégé contre les jets d’eau)
n’est garanti que si le passe-câble est monté dans les règles
de l’art.
- La résistance électrique spécifique de l’eau ne doit pas être
inférieure à celle indiquée sur la plaque signalétique. Pour
un réseau d’eau interconnecté, il faut tenir compte de la
résistance électrique la plus faible de l’eau (voir le chapitre
Données techniques / Domaines d’application. Vous obtien-
drez des informations sur la résistance électrique spécifique
ou la conductivité électrique de l’eau auprès de votre société
distributrice de l’eau.
8. description de l’appareil.
8.1 Fournitures
- Support d‘accrochage
- Gabarit de montage
- Double raccord
- Vanne d‘arrêt à boisseau sphérique à 3 voies pour l‘eau
froide
- Raccord en T pour l‘eau chaude sanitaire
- Joints plats
- Filtre
- Disque en matière synthétique
- Capot plastique
- Pièce de raccordement en matière synthétique
- Guides de capot et de paroi arrière
8.2 accessoires
robinetterie
- MEKD - robinetterie à pression pour cuisine
- MEBD - robinetterie à pression pour baignoire
Bouchons à eau g ½ a
Ces bouchons à eau sont nécessaires si vous utilisez des robi-
netteries à pression autres que celles que nous recommandons.
Kits de montage pour installation apparente
- Raccord à souder - tube en cuivre pour raccord soudé
Ø 12 mm.
- Raccord à presser - tube en cuivre.
- Raccord à presser - tube en matériau synthétique (convient
pour Viega : Sanfix-Plus ou Sanfix-Fosta).
cadre de montage universel
Cadre de montage avec branchements électriques.
Kit de tubes pour raccordements à enfichage dHB pour l’eau
2 raccordements à enfichage vous permettront de raccorder
l’appareil sur les raccords rapides existants pour l’eau d’un DHB.
relais de délestage (lr 1-a)
Le relais de délestage s’installe dans le tableau de distribution
électrique et permet l’alimentation électrique prioritaire du
chauffe-eau instantané en cas de fonctionnement simultané avec
des radiateurs électriques à accumulation par exemple.
9. travaux préparatoires
f
f
Rincez soigneusement la conduite d’eau.
robinetterie
f
f
Utiliser des robinetteries sous pression adaptées (voir cha-
pitre Description de l’appareil / Accessoires). Les robinette-
ries à écoulement libre ne sont pas autorisées.
Une soupape de sécurité n’est pas requise.
!
Dommage matériel
Raccord en croix ne doit pas être utilisé pour ralentir le
débit ! Il ne sert qu’à bloquer.
matériaux autorisés pour les conduites d’eau
- Conduite d’arrivée d’eau froide :
tube d’acier galvanisé, en inox, en cuivre ou en matière
synthétique
- Conduite de sortie de l’eau chaude sanitaire :
tube en inox, en cuivre ou en matière synthétique.
!
Dommage matériel
Si des systèmes de tuyauterie en matière synthétique sont
utilisés, respectez la température d’entrée d’eau maxi-
male et la pression maximale admissible (voir le chapitre
Données techniques / Tableau de données).
36
| HDB-E Si
www.stiebel-eltron.com
InStallatIOn
travaux préparatoires
débit volumique
f
f
Assurez-vous que le débit volumique (voir chapitre Données
techniques / Tableau de données, Marche) nécessaire pour la
mise en marche de l’appareil est atteint.
f
f
Si le débit volumique nécessaire n’est pas atteint lorsque le
robinet de soutirage est entièrement ouvert, augmentez la
pression de la conduite d’eau.
Pression d’écoulement
Si le débit de passage minimum pour l’activation de l’appareil
n’est pas atteint même lorsque la robinetterie est ouverte entière-
ment, vous devez démonter le limiteur de débit. Remplacez-le par
le disque en matière synthétique fourni. Le cas échéant, vous pou-
vez aussi augmenter la pression dans l’installation hydraulique.
26
�0
2�
02
�0
82
0
2
1
1 Limiteur de débit
2 Disque en matière synthétique
Remarque.
En fonctionnement avec une robinetterie thermostatique,
le limiteur de débit doit être en place.
conduites flexibles de raccordement hydraulique
f
f
Lors de l’installation de conduites flexibles de raccordement
hydraulique, évitez de tordre les coudes de tuyau. Les coudes
de tuyau sont montés dans l’appareil avec un raccord en
baïonnette.
f
f
Fixez la paroi arrière en bas avec une vis. supplémentaire.
9.1 emplacement d’installation
!
Dommage matériel
L’appareil doit être installé uniquement dans un local
hors gel.
f
f
Montez l’appareil verticalement à proximité du point de
soutirage.
L’appareil est adapté à un montage sous évier et sur évier.
Remarque.
L’appareil doit être monté sur un mur suffisamment por-
teur.
montage en dessous du lavabo
26
�02
�02
�1
37
3
1
2
1 Eau froide arrivée
2 ECS sortie
montage au dessus du lavabo
26
�02
�02
�1
37
4
1
2
1 Eau froide arrivée
2 ECS sortie
9.2 réglages d’usine
Les appareils sont préparés comme suit à leur départ de l’usine :
- Raccordement électrique par le dessous, installation sous
crépi
- raccordement hydraulique en installation encastrée
fr
an
çai
s
www.stiebel-eltron.com
HDB-E Si |
37
InStallatIOn
Montage
10. montage
Ce chapitre décrit le montage conformément aux réglages usine.
Pour les autres possibilités de montage, voir le chapitre Variantes
de montage.
26
�02
�02
�1
36
7
f
f
Ouvrez l’appareil.
26
�02
�02
�1
10
1
f
f
Appuyez sur les deux crochets d’arrêt puis tirez la partie
inférieure de la paroi arrière vers l’avant.
26
�0
2�
02
�0
81
0�
f
f
Marquez les trous à percer, voir le chapitre Données tech-
niques / Cotes et raccordements.
f
f
Percez les trous puis fixez le support d’accrochage à l’aide
de 2 vis et de 2 chevilles (vis et chevilles ne sont pas fournies
avec l’appareil).
Remarque.
Lors d’un montage avec des raccordements hydrauliques,
vous devez en plus fixer la paroi arrière avec une vis.
f
f
Montez le support d’accrochage.
160
≥ 30
26
�0
2�
02
�0
88
7
f
f
Ajutez le câble d’alimentation.
réalisation de raccordement hydraulique
!
Dommage matériel
Exécutez tous les travaux de raccordement et d’installa-
tion hydrauliques suivant les prescriptions.
26
�0
2�
02
�0
79
8
f
f
Étanchéifiez et vissez le manchon double.
1
2
26
�0
2�
02
�0
79
9
1 Raccord en T pour l’eau chaude sanitaire
2 Raccord en croix
f
f
Vissez le raccord en T et le raccord en croix sur le double rac-
cord avec chacun un joint plat.
montage du filtre
!
Dommage matériel
Le filtre doit être monté pour garantir le bon fonctionne-
ment de l’appareil.
f
f
Lorsque vous remplacez l’appareil, vérifiez que le
filtre est présent.
38
| HDB-E Si
www.stiebel-eltron.com
InStallatIOn
Montage
26
�0
2�
02
�0
85
6
f
f
Montez le filtre fourni dans l’arrivée d’eau froide de
l’appareil.
montage du limiteur de débit dmB
26
�0
2�
02
�0
85
7
f
f
Montez le limiteur de débit fourni sur l’arrivée d’eau froide
de l’appareil.
montage de l’appareil
26
�0
2�
02
�0
81
1
f
f
Pour faciliter le montage, appuyez sur le passe-câble du rac-
cordement électrique supérieur depuis l’arrière pour l’enfon-
cer dans la paroi arrière.
f
f
Retirez les capuchons de transport montés sur les raccords
hydrauliques.
f
f
Sortez la manette de fixation de la partie supérieure de la
paroi arrière.
f
f
Introduisez le câble de raccordement électrique par l’arrière
dans le passe-câble jusqu’à ce que ce dernier adhère à la
gaine du câble. Ajustez le câble de raccordement électrique.
Avec une section de > 6 mm², agrandissez le trou dans le
passe-câble.
f
f
Appuyez l’appareil sur le goujon fileté du support d’accro-
chage afin de percer le joint d’étanchéité souple. Le cas
échéant, utilisez un tournevis.
f
f
Insérez la manette de fixation sur le goujon fileté du support
d’accrochage.
f
f
Appuyez bien la paroi arrière et bloquez la manette de fixa-
tion en tournant vers la droite sur 90°.
26
�0
2�
02
�0
85
8
f
f
Vissez les tuyaux sur les manchons doubles avec les garni-
tures plates.
raccordement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d’installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Le raccordement au secteur n’est autorisé que sous forme
d’une connexion fixe réalisée en liaison avec le passe-
câble amovible. L‘appareil doit pouvoir être déconnecté
du secteur par un dispositif de coupure multipolaire
ayant une ouverture minimale des contacts de 3 mm.
AVERTISSEMENT Électrocution
Veillez à ce que l’appareil soit raccordé au conducteur
de mise à la terre.
26
�0
2�
02
�1
12
2�
f
f
Raccordez le câble de raccordement électrique au bornier
de raccordement au secteur (voir le chapitre Données tech-
niques / Schéma électrique). La tension spécifiée doit corres-
pondre à la tension du secteur.
fr
an
çai
s
www.stiebel-eltron.com
HDB-E Si |
39
InStallatIOn
Montage
10.1 Fin du montage
26
�02
�02
�1
102
�
f
f
Montez la partie inférieure de la paroi arrière. Veillez bien à
ce que la partie inférieure de la paroi arrière s’encliquète.
f
f
Alignez l’appareil monté. Desserrez la manette de fixation,
alignez le raccordement électrique et la paroi arrière. Res-
serrez la manette de fixation en place. Si la paroi arrière
de l’appareil ne s’appuie pas entièrement, vous pouvez
fixer l’appareil avec une vis supplémentaire dans la partie
inférieure.
10.2 Variantes de montage
- Raccordement électrique en haut en installation encastrée
- grosses sections de conducteur avec raccordement électrique
en bas
- Raccordement d’un relais de délestage
- Installation hydraulique apparente
- Installation hydraulique apparente avec raccord à souder / à
presser
- Installation hydraulique apparente, montage du capot
- Montage de la partie inférieure du panneau arrière
- Utilisation du support d’accrochage existant lors d’un rem-
placement d’appareil
- Installation avec déport de carrelage
raccordement électrique en haut en installation encastrée
26
�02
�02
�1
12
3�
f
f
Incisez le passe-câble sur le câble de raccordement
électrique.
f
f
Abaissez le crochet d’arrêt de fixation du bornier de raccor-
dement au secteur et sortez ce bornier.
f
f
Déplacez du bas vers le haut le bornier de raccordement au
secteur dans l’appareil. Fixez le bornier de raccordement au
secteur en le poussant sous le crochet d’arrêt.
grosses sections de conducteur avec raccordement électrique
en bas
Le passe-câble peut être installé après le montage de l’appareil
si de grandes sections de câbles sont employées.
1.
3.
4.
2.
26
�02
�02
�1
37
0
f
f
Avant le montage de l’appareil, appuyez sur le passe-câble à
l’aide d’un tournevis pour le sortir.
f
f
Passez le passe-câble sur le câble de raccordement élec-
trique, Avec une section de > 6 mm², agrandissez le trou
dans le passe-câble.
f
f
Enfoncez le passe-câble dans la paroi arrière et encliquetez
le passe-câble.
installation hydraulique apparente
Robinetteries, voir chapitre Description de l’appareil / Accessoires.
D
00000
33
10
4
1
2
1 Bouchons à eau
2 Robinetterie apparentes sous pression
f
f
Montez les bouchons à eau avec les joints pour obturer le
raccordement encastré. Les bouchons à eau et les joints sont
fournis avec nos robinetteries sous pression à deux poignées.
Vous pouvez commander les bouchons à eau et les joints
en accessoires si vous utilisez des robinetteries à pression
autres que celles que nous recommandons.
f
f
Montez la robinetterie.
40
| HDB-E Si
www.stiebel-eltron.com
InStallatIOn
Montage
f
f
Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
f
f
Vissez les conduites de raccordement à l‘appareil.
installation hydraulique apparente avec raccord à souder / à
presser
Vous pouvez raccorder des conduites en tube de cuivre ou en ma-
tière synthétique avec l‘accessoire Raccord à souder ou à presser.
Dans le cas du raccord à souder avec raccord vissé pour conduites
en tube de cuivre de 12 mm, il faut procéder comme suit :
f
f
Insérez les écrous d‘accouplement sur les conduites de
raccordement.
f
f
Soudez les inserts aux conduites en cuivre.
f
f
Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
f
f
Vissez les conduites de raccordement à l‘appareil.
Remarque
Respectez les indications du fabricant de la robinetterie.
installation hydraulique apparente, montage du capot de
l‘appareil
2
3
1
26
�0
2�
02
�0
91
9
1 Guides de capot
2 Ouverture de passage
3 Vis
f
f
Rompez nettement les ouvertures de passage dans le capot
de l‘appareil. Utilisez éventuellement une lime.
f
f
Insérez les guides de capot fournis avec l‘appareil dans les
ouvertures pratiquées.
f
f
Fixez la paroi arrière en bas avec une vis. Ceci s‘applique
aussi en cas de système de raccordement hydraulique
flexible.
montage de la partie inférieure du panneau arrière
En utilisant des raccords vissés en saillie, il est possible de monter
la partie inférieure du panneau après avoir posé la robinetterie. Il
est alors nécessaire d’effectuer les étapes suivantes :
f
f
Sciez la partie inférieure du panneau arrière.
f
f
Montez le la partie inférieure du panneau arrière en le pliant
latéralement et en le passant au-dessus de la tuyauterie en
saillie.
f
f
Insérez les pièces de raccordement par l’arrière dans la par-
tie inférieure du panneau arrière.
f
f
Enclenchez cette partie inférieure dans le panneau arrière.
f
f
Fixez la partie inférieure du panneau arrière au moyen d’une
vis.
2
1
3
26
�0
2�
02
�1
08
0
1 Partie inférieure du panneau arrière
2 Pièces de raccordement (fournies)
3 Vis
raccordement d’un relais de délestage
Insérez le relais de délestage si d’autres appareils électriques
sont associés, p. ex. des radiateurs électriques à accumulation. Le
délestage s’effectue lorsque le chauffe-eau instantané fonctionne.
Ce relais de délestage est disponible en accessoire.
!
Dommage matériel
Raccordez la phase qui commute le relais de délestage
à la borne indiquée dans le bornier de raccordement au
secteur de l’appareil (voir le chapitre Données techniques
/ Schéma électrique).
support d’accrochage en cas de remplacement d’appareil
Un support d’accrochage existant de Stiebel Eltron peut éven-
tuellement être réutilisé lors du remplacement d’un appareil (à
l’exception du chauffe-eau instantané DHF).
f
f
Percez la paroi arrière de l’appareil pour le passage du gou-
jon fileté sur le support d’accrochage déjà monté.
Remplacement du DHF
26
�0
2�
02
�0
81
5�
f
f
Déplacez le goujon fileté sur le support d’accrochage (ce gou-
jon possède un filetage auto-taraudant).
f
f
Tournez sur 180° le support d’accrochage et montez-le
au mur (l’inscription DHF doit apparaître dans le sens de
lecture).
fr
an
çai
s
www.stiebel-eltron.com
HDB-E Si |
41
InStallatIOn
Mise en service
installation avec déport de carrelage
11
0
20
26
�02
�02
�1
37
1
2
1
1 Surface d’appui minimale de l’appareil
2 Déport de carrelage maximum
f
f
Ajustez le dégagement au mur puis bloquez la paroi arrière
avec la manette de fixation en tournant vers la droite sur 90°.
11. mise en service
AVERTISSEMENT Électrocution
La mise en service doit être réalisée par un installateur
en respectant les prescriptions de sécurité.
11.1 Première mise en service
26
�02
�02
�1
375
f
f
Ouvrez et fermez plusieurs fois tous les robinets de soutirage
raccordés jusqu’à ce que la tuyauterie et l’appareil soient
purgés.
f
f
Effectuez un contrôle d’étanchéité.
f
f
Activez le pressostat de sécurité. Le chauffe-eau instantané
est fourni avec un pressostat de sécurité déclenché. Activez
le pressostat de sécurité en présence d’une pression d’écou-
lement en appuyant sur la touche de remise à zéro à l’aide
d’un tournevis.
f
f
Montez le capot et fixez-le avec la vis.
f
f
Mettez sous tension secteur.
f
f
Contrôlez le fonctionnement de l’appareil.
f
f
Retirez le film de protection du panneau de commande.
remise de l’appareil
f
f
Expliquez les différentes fonctions à l’utilisateur puis familia-
risez-le avec l’emploi de l’appareil.
f
f
Indiquez à l’utilisateur les risques encourus, notamment les
risques de brûlure.
f
f
Remettez-lui cette notice.
11.2 remise en marche
!
Dommage matériel
Après interruption de l’alimentation en eau, l’appareil
doit être remis en marche en procédant comme suit pour
ne pas détruire le système de chauffe à fil nu.
f
f
Mettez l’appareil hors tension en désactivant les
fusibles..
f
f
Ouvrez la robinetterie jusqu’à ce que la conduite
d’arrivée d’eau froide en amont soit purgée.
f
f
Remettez sous tension secteur.
12. mise hors service
f
f
Déconnectez tous les pôles d’alimentation secteur de
l’appareil.
f
f
Vidangez l’appareil (voir le chapitre Maintenance).
42
| HDB-E Si
www.stiebel-eltron.com
InStallatIOn
aide au dépannage
13. aide au dépannage
AVERTISSEMENT Électrocution
Pour contrôler l’appareil, il doit être sous tension.
13.1 Possibilités d’affichage des del de diagnostic
possibilités d’affichage
rouge
allumée en présence d’une panne
jaune
allumée en mode chauffage
vert
clignote : Appareil sur le raccordement secteur
13.2 tableau des pannes
perturbation / affichage des del de dia
-
gnostic
Cause
Comment y remédier
L’appareil ne s’allume pas.
La pomme de douche ou le régulateur de jet sont
entartrés.
Procédez au détartrage ou remplacez la pomme de
douche ou le régulateur de jet.
Le débit est trop faible.
Le filtre de l’appareil est sali.
Nettoyez le filtre.
Impossible d’atteindre la température.
Une phase manque.
Contrôlez le fusible de l’installation domestique.
Le chauffage ne s’allume pas.
La détection de l’air détecte la présence d’air dans
l’eau et désactive temporairement la puissance
chauffage.
Après une minute, l’appareil se remet en marche.
Pas d’eau chaude et pas d’indication sur les DEL.
Le fusible s’est déclenché.
Contrôlez le fusible de l’installation domestique.
Le pressostat de sécurité (voir le chapitre Données
techniques / Schéma électrique) s’est déclenché.
Remédiez à la cause du problème (un robinet sous
pression défectueux par ex.).
Protégez l’appareil contre la surchauffe en laissant
ouvert un robinet de soutirage, placé en aval de
l’appareil, pendant une minute. Ceci met le système
de chauffe hors pression et le refroidit. Activez le
pressostat de sécurité en présence d’une pression
d’écoulement en appuyant sur la touche de remise
à zéro, voir également le chapitre Première mise en
service.
Le système électronique est défectueux.
Vérifiez le système électronique et le cas échéant,
remplacez-le.
Pas d’eau chaude quand le débit > 2,3 l/mn.
Affichage des DEL : la verte clignote.
Le système électronique est défectueux.
Vérifiez le système électronique et le cas échéant,
remplacez-le.
La détection du débit n’est pas branchée.
Rebranchez le connecteur de la détection de débit.
La détection du débit est défectueuse.
Vérifiez la détection du débit et le cas échéant, rem-
placez-la.
Pas d’eau chaude quand le débit > 2,3 l/mn.
Affichage des DEL : la jaune est allumée en continu,
la verte clignote.
Le limiteur de sécurité (voir chapitre «Données Tech-
niques / Schéma électrique») s’est déclenché ou est
interrompu.
Contrôlez le limiteur de sécurité et, le cas échéant,
remplacez-le.
Le système de chauffe est défectueux.
Mesurez la résistance du système de chauffe et rem-
placez-le cas échéant.
Le système électronique est défectueux.
Vérifiez le système électronique et le cas échéant,
remplacez-le.
Pas d’eau chaude.
Affichage des DEL : la rouge est allumée en continu,
la verte clignote.
La température d’admission d’eau froide est supé-
rieure à 35 °C.
Diminuez la température de l’arrivée d’eau froide sur
l’appareil.
Le capteur d’eau froide est défectueux.
Vérifiez le système électronique et le cas échéant,
remplacez-le.
fr
an
çai
s
www.stiebel-eltron.com
HDB-E Si |
43
InStallatIOn
Maintenance
14. maintenance
AVERTISSEMENT Électrocution
Déconnectez tous les pôles d’alimentation secteur de
l’appareil avant toute intervention.
Vidange de l’appareil
Vous pouvez vidanger l’appareil pour les opérations de mainte-
nance ou pour le protéger du gel.
ATTENTION Brûlure
À la vidange du ballon, l’eau sortant peut être très
chaude.
f
f
Fermez la vanne d’arrêt de la conduite d’arrivée d’eau froide.
f
f
Ouvrez tous les robinets de soutirage.
f
f
Déconnectez les raccordements hydrauliques de l’appareil.
f
f
Stockez un appareil démonté en le protégeant du gel, car il
reste de l’eau à l’intérieur, qui pourrait geler et causer des
dommages.
15. caractéristiques techniques
15.1 cotes et raccordements
b02
c01
c06
47
0
100
41
4
40
117
20
225
140
35
36
8
30
338
47
b03
35
D
00000
23
60
9
b02 Passage de câbles électriques I
b03 Passage de câbles électriques II
c01 Eau froide arrivée
Filetage mâle
G 1/2 A
c06 ECS sortie
Filetage mâle
G 1/2 A
15.2 schéma électrique
3/Pe ~ 380 - 415 V
85
�0
2�
02
�0
00
5
1 Système de chauffe à fil nu
2 Limiteur de sécurité
3 Pressostat de sécurité
circuit de priorité avec relais de délestage (lr 1-a)
voir également le chapitre Description de l’appareil / Accessoires
85
�0
2�
02
�0
00
3�
2
1
1 Câble de commande vers le contacteur du 2nd appareil
(chauffage électrique à accumulation p. ex.).
2 Le contact de commande s’ouvre lorsque le chauffe-eau ins-
tantané s’enclenche.
44
| HDB-E Si
www.stiebel-eltron.com
InStallatIOn
Caractéristiques techniques

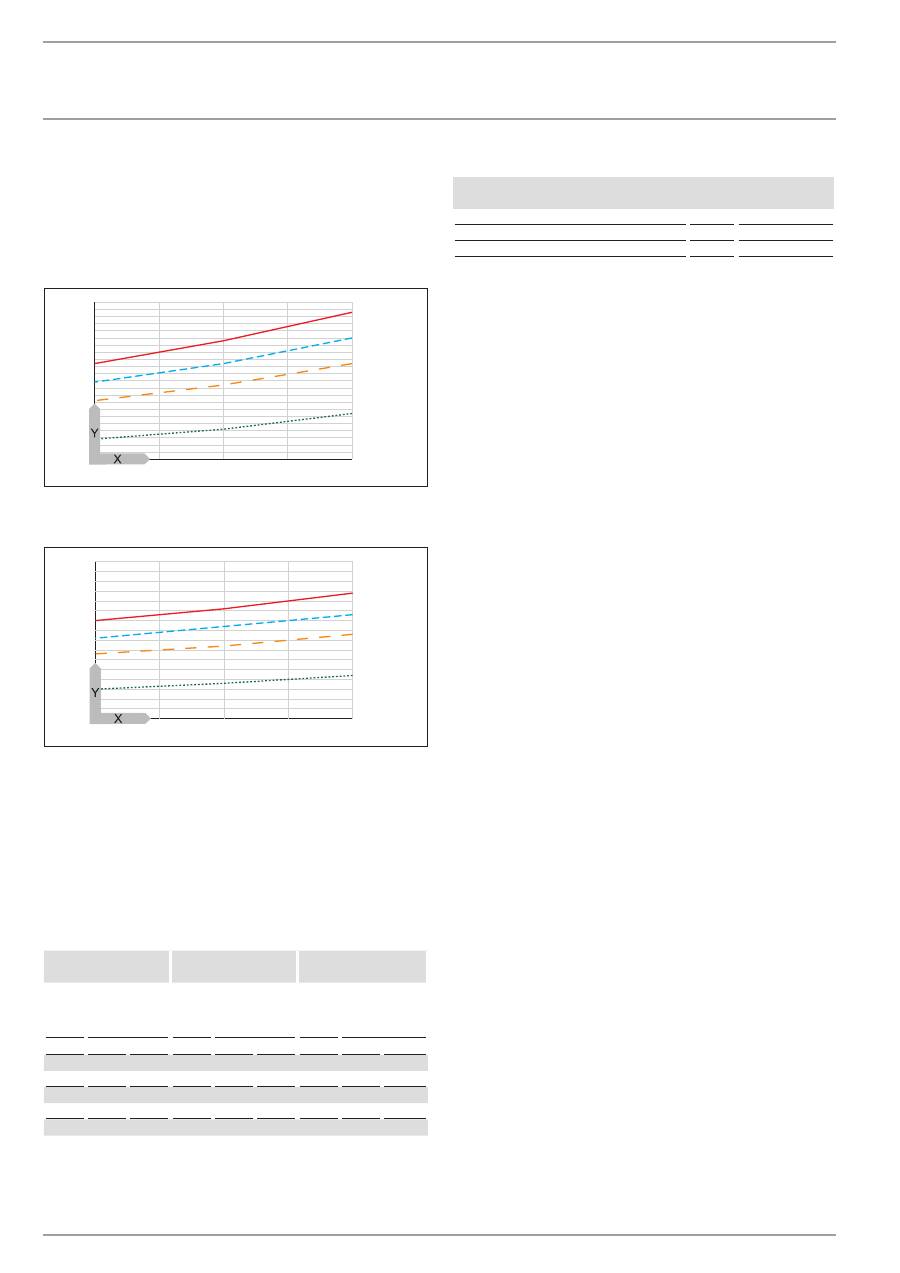

15.3 Quantité d’eau mélangée / écoulée
Les valeurs se basent sur une tension nominale de 400 V. La quan-
tité d’eau mélangée ou le débit de sortie dépend de la pression
d’alimentation de la tension réellement appliquée.
Température d’utilisation 38 °C env. pour la douche, se laver les
mains, remplir une baignoire, etc.
6
10
14
4
5
6
7
8
9
10
11
12
13
14
15
4
3
2
1
84
�0
2�
02
�0
03
8
Température de sortie 55 °C env. pour l’évier et en cas d’utilisation
de robinetteries thermostatiques.
2
3
4
5
6
7
8
9
10
6
10
14
4
3
2
1
84
�0
2�
02
�0
03
9
X Température d’arrivée de l’eau froide en °C
Y Quantité d’eau mélangée / débit de sortie en l/mn
1 HDB-E 12 Si
2 HDB-E 18 Si
3 HDB-E 21 Si
4 HDB-E 24 Si
15.4 Plages d’utilisation / tableau de conversion
résistance électrique spécifique et conductivité électrique
spécifique, voir «tableau de données»
Indication normée
à 15 °C
20 °C
25 °C
Spéc.
Résis-
tance
ρ ≥
Spéc.
Conductivité
σ
≤
Spéc.
Résis-
tance
ρ ≥
Spéc.
Conductivité
σ
≤
Spéc.
Résis-
tance
ρ ≥
Spéc.
Conductivité
σ
≤
Ωcm
mS/m μS/cm
Ωcm
mS/m μS/cm
Ωcm
mS/m
μS/cm
900
111
1111
800
125
1250
735
136
1361
1000
100
1000
890
112
1124
815
123
1227
1100
91
909
970
103
1031
895
112
1117
1200
83
833
1070
93
935
985
102
1015
1300
77
769
1175
85
851
1072
93
933
15.5 Pertes de pression
perte de pression des robinetteries pour un débit volumique
de 10 l/mn
Mitigeur monocommande, env.
MPa
0,04 - 0,08
Robinetterie thermostatique, env.
MPa
0,03 - 0,05
Douchette à main, env.
MPa
0,03 - 0,15
dimensionnement des conduites
Une perte de pression de 0,1 MPa est recommandée pour le di-
mensionnement des conduites.
15.6 conditions de pannes
En cas de panne, des températures de 95 °C maximum à une
pression de 1,2 MPa peuvent régner dans l’installation pendant
une courte durée.
fr
an
çai
s
www.stiebel-eltron.com
HDB-E Si |
45
InStallatIOn
Caractéristiques techniques
15.7 tableau de données
HDB-E 12 Si
HDB-E 18 Si
HDB-E 21 Si
HDB-E 24 Si
232003
232004
232005
232006
Données électriques
Tension nominale
V
380
400
415
380
400
415
380
400
415
380
400
415
Puissance nominale
kW
9,7
10,7
11,5
16,2
18
19,4
19
21
22,6
21,7
24
25,8
Courant nominal
A
14,4
15,5
16
24,7
26
27
29,5
31
32,2
33,3
35
36,3
Protection électrique
A
16
16
16
25
25
32
32
32
32
35
35
40
Phases
3/PE
3/PE
3/PE
3/PE
Fréquence
Hz 50/60 50/60
50/- 50/60 50/60
50/- 50/60 50/60
50/- 50/60 50/60
50/-
Impédance réseau maxi sous 50 Hz
Ω
0,47
0,45
0,43
0,41
0,39
0,37
0,36
0,34
0,33
Impédance réseau maxi sous 60 Hz
Ω
0,39
0,37
0,34
0,32
0,29
0,28
Résistance spécifique ρ
15
≥ (sous
ϑ
froid ≤35°C)
Ω cm ≥1100 ≥1100 ≥1200 ≥1100 ≥1100 ≥1200 ≥1100 ≥1100 ≥1200 ≥1100 ≥1100 ≥1200
Conductivité spécifique
σ
15
≤ (sous
ϑ
froid ≤35°C)
μS/cm
≤910
≤910
≤830
≤910
≤910
≤830
≤910
≤910
≤830
≤910
≤910
≤830
Raccordements
Raccord hydraulique
G 1/2 A
G 1/2 A
G 1/2 A
G 1/2 A
Limites d’utilisation
Pression maxi. admissible
MPa
1
1
1
1
Valeurs
Température d’arrivée max. admissible
°C
35
35
35
35
Marche
l/min
>2,3
>2,3
>2,3
>2,3
Débit volumétrique pour pertes de pression
l/min
3,1
5,2
6,0
6,9
Pertes de charge avec débit volumétrique
MPa 0,07 (0,02 sans DMB) 0,08 (0,06 sans DMB) 0,10 (0,08 sans DMB)
0,13 (0,1 sans DMB)
Limitation du débit volumétrique à
l/min
4
7,5
7,5
8,5
Volume eau chaude sanitaire disponible
l/min
5,5
9,0
10,5
12
Δ
ϑ
pour offre
K
28
28
28
28
Données hydrauliques
Capacité nominale
l
0,4
0,4
0,4
0,4
Fabrication
Réglage de la température
°C
55
55
55
55
Classe de protection
1
1
1
1
Bloc isolant
plastique
plastique
plastique
plastique
Système de chauffage
fil nu
fil nu
fil nu
fil nu
Cache et panneau arrière
plastique
plastique
plastique
plastique
Couleur
blanc
blanc
blanc
blanc
Indice de protection (IP)
IP25
IP25
IP25
IP25
Dimensions
Hauteur/Largeur/Profondeur
mm
470
225
117
470
225
117
470
225
117
470
225
117
Poids
Poids
kg
3,6
3,6
3,6
3,6
46
| HDB-E Si
www.stiebel-eltron.com
Garantie | environnement et recyclaGe
Garantie
Les conditions de garantie de nos sociétés allemandes ne
s’appliquent pas aux appareils achetés hors d’Allemagne. Au
contraire, c’est la filiale chargée de la distribution de nos pro-
duits dans le pays qui est seule habilitée à accorder une garan-
tie. Une telle garantie ne pourra cependant être accordée que
si la filiale a publié ses propres conditions de garantie. Il ne sera
accordé aucune garantie par ailleurs.
Nous n’accordons aucune garantie pour les appareils achetés
dans des pays où aucune filiale de notre société ne distribue
nos produits. D’éventuelles garanties accordées par l’importa-
teur restent inchangées.
Environnement et recyclage
Merci de contribuer à la préservation de notre environnement.
Après usage, procédez à l’élimination de des matériaux confor-
mément à la réglementation nationale.
gaRantIE | enviRonnement et ReCyClage
fr
an
çai
s
www.stiebel-eltron.com
HDB-E Si |
47
Notes
