Konig Electronic Design indoor DVB-T antenna with LTE filter: instruction

KN-DVBT-IN61L

MANUAL (p. 2)

ANLEITUNG (S. 5)

Indoor DVB-T antenna

DVB-T Innenantenne

MODE D’EMPLOI (p. 8)

GEBRUIKSAANWIJZING (p. 11)

Antenne DVB-T d’intérieur

DVB-T-antenne voor binnenshuis

MANUALE (p. 14)

MANUAL DE USO (p. 17)

Antenna DVB-T per interni

Antena DVB-T interior

HASZNÁLATI ÚTMUTATÓ (o. 21.)

KÄYTTÖOHJE (s. 24)

Beltéri DVB-T antenna

DVB-T-antenni sisätiloihin

BRUKSANVISNING (s. 27)

NÁVOD K POUŽITÍ (s. 30)

DVB-T-antenn för inomhusbruk

Vnitřní DVB-T anténa

MANUAL DE UTILIZARE (p. 33)

ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 36)

Antenă DVB-T pentru interior

Εσωτερική κεραία DVB-T

BRUGERVEJLEDNING (s. 39)

VEILEDNING (s. 42)

Indendørs DVB-T-antenne

DVB-T-antenne for innendørs bruk

ИНСТРУКЦИЯ (стр. 45)

KILAVUZ (s. 48)

Комнатная антенна DVB-T

İç Mekan DVB-T anten

2013-10-22

ENGLISH

Indoor DVB-T antenna

Introduction:

This is an antenna specially designed for digital terrestrial TV broadcasting reception. It is the best

solution for home reception and digital portable TV reception. The antenna is an active antenna that

can be used with TV or set-top box which supports coaxial cable powering, or using a power adapter

for external powering. Desktop stand for vertical or horizontal mounting is included.

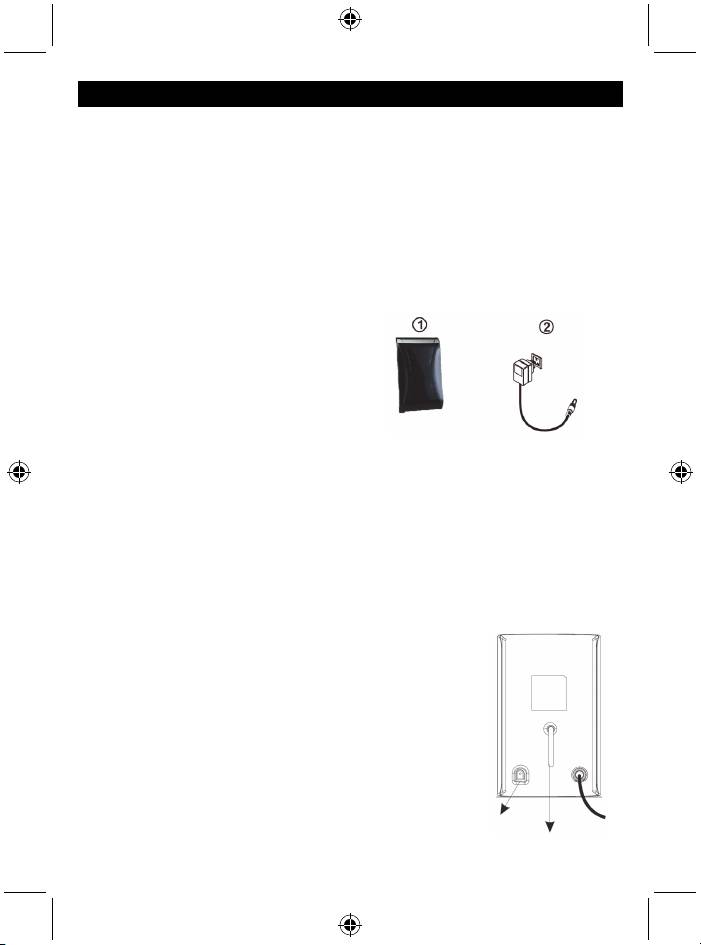

Technical Data: Included in Package:

Frequency range: VHF: 40-230 MHz

Before starting your installation, please

UHF: 470-790 MHz

check the contents.

• Gain: 28dB 1. Antenna main unit

• Max. Output level: 100dBµV 2. AC/DC power adaptor

• Power supply: Via separate AC/DC adapter

(DC 6V/100mA) or via DTV

Set-top box (DC 5V/40mA)

• Impedance: 75Ω

• Noise Figure: ≤3dB

Product features:

• SMD circuit technology design

• Shielded for minimum interference

• Built-in high gain and low noise amplifier

• Portable for mobile use (camping, boating, etc)

• Horizontal or vertical positioning for best possible reception

• Powered by DTV set-top box or the included separate power adapter

• Stylish and compact size design with modern shiny black finish

• Especially compatible with HDTV of various digital terrestrial signals (DVB-T, ISDB-T, DMB-T/H,

ATSC) and DAB/FM radios.

Installation:

Note: For the best reception, please check the following conditions:

1. Keep the antenna away from the sources of interference: keep the

antenna away from those big power consumption devices, such as air

conditioners, elevators, hair dryers and microwave ovens...etc.

2. Place the antenna near a window when using the antenna in an indoor

environment.

3. Install the antenna as high as possible: in digital terrestrial reception, if

there are some interceptions between the antenna and the

transmission tower, it will cause temporary signal loss. So if the

antenna is installed as high as possible, those interceptions will be

reduced.

DC power input

Vertical or

Horizontal setup

2

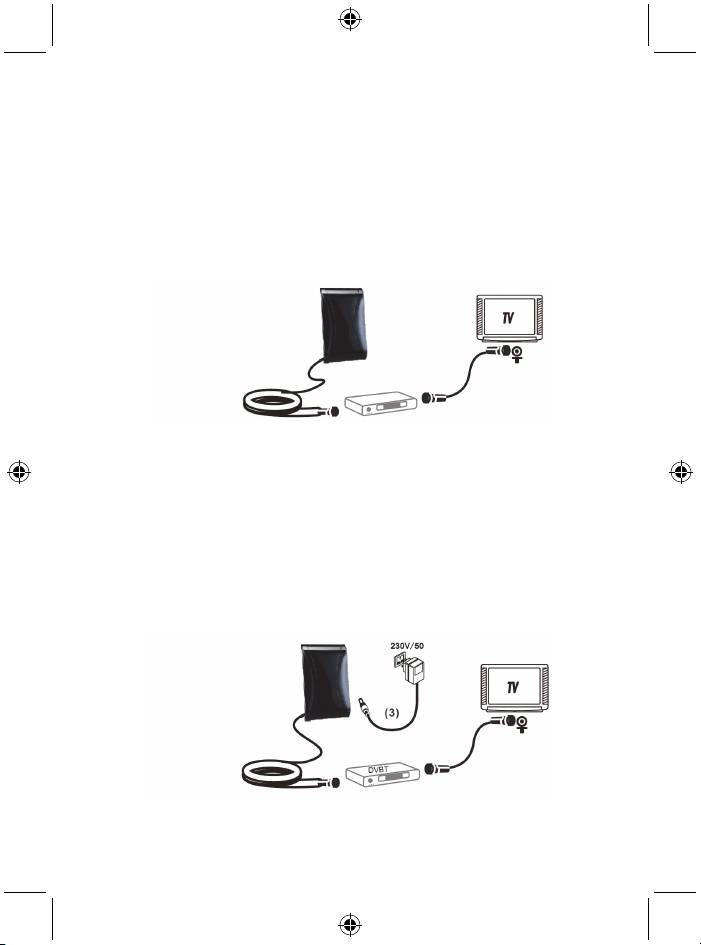

Installation 1: Powered by DTV set-top box (Fig.1)

Please note that in this installation, you need to make sure that your set-top box (STB) can support

coaxial cable 5V DC powering via the IEC connector to the antenna.

Step 1: Take out the antenna main unit and accessories from the box.

Step 2: Connect the antenna and the DTV set-top box (1) with the coaxial cable

Step 3: Connect the DTV set-top box to your TV (2). Please make sure the coaxial cable powering

function of your STB is ON. (Please check the operation manual of your STB for coaxial cable

powering function)

Step 4: Adjust the antenna (turn around the antenna body in different directions or put it vertically or

horizontally) in the best position for receiving of digital TV signal. (It is recommended to place the

antenna near the window where the digital TV signal comes in).

Step 5: To be neat, tidy and safe, organize the coaxial cable.

Fig.1

Installation 2: Powered by AC/DC adapter (Fig.2)

Step 1: Take out the antenna main unit and accessories from the box.

Step 2: Connect the antenna and the DTV set-top box (1) with the coaxial cable; or, connect the

antenna directly with your TV (in that case, skip Step 3 and go to Step 4).

Step 3: Connect the DTV set-top box to your TV (2)

Step 4: Connect the power adapter DC output jack to the DC input connector of the antenna, and then

plug the AC/DC power adapter into the AC power socket. (3)

Step 5: Adjust the antenna (turn around the antenna body in different directions or put it vertically or

horizontally) in the best position for receiving of digital TV signal. (It is recommended to place the

antenna near the window where the digital TV signal comes in.).

Step6: To be neat, tidy and safe, organize the Coaxial Cable.

Fig.2

Note: After finish the installation, you can use your set-top box to check the signal strength and quality.

If you cannot have a stable image, please move the antenna to a better position for signal reception

(Note: this antenna can be placed vertically or horizontally for signal reception, as shown in Fig.3).

When you find the best position, please fix it.

3

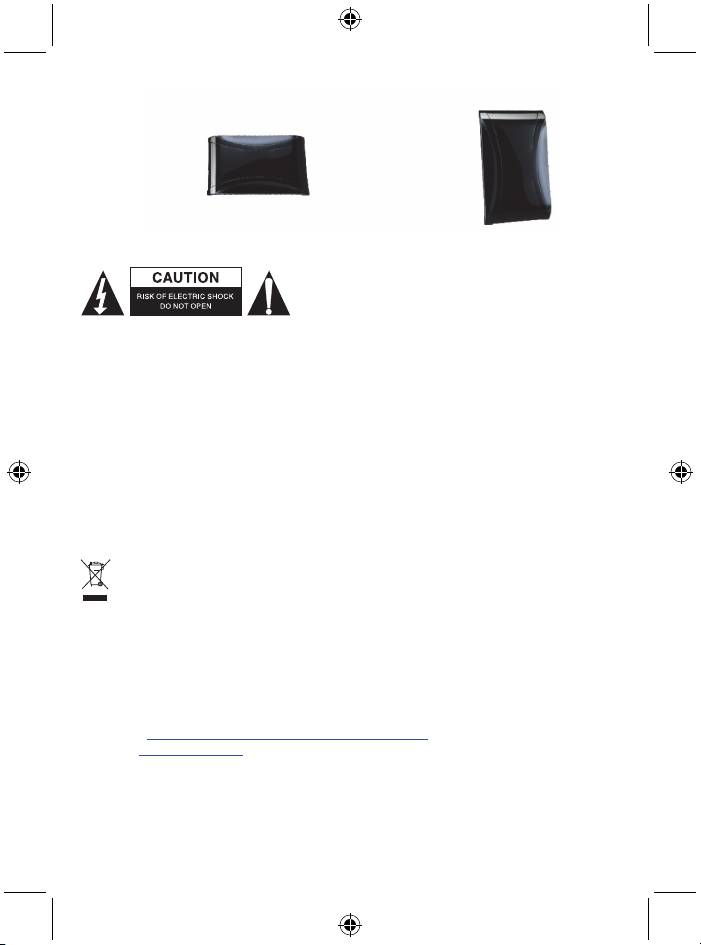

Vertical

Horizontal

Fig.3

Safety precautions:

To reduce risk of electric shock, this product should ONLY be

opened by an authorized technician when service is

required. Disconnect the product from the mains and other

equipment should a problem occur. Do not expose the

product to water or moisture.

Maintenance:

Clean the product only with a dry cloth.

Do not use cleaning solvents or abrasives.

Warranty:

No guarantee or liability can be accepted for any changes and modifications of the product or damage

caused due to incorrect use of this product.

Disclaimer:

Designs and specifications are subject to change without notice. All logos, brands and product names

are trademarks or registered trademarks of their respective holders and are hereby recognized as

such.

Disposal:

• This product is designated for separate collection at an appropriate collection point. Do not

dispose of this product with household waste.

• For more information, contact the retailer or the local authority responsible for waste

management.

This product has been manufactured and supplied in compliance with all relevant regulations and

directives, valid for all member states of the European Union. It also complies with all applicable

specifications and regulations in the country of sales.

Formal documentation is available upon request. This includes, but is not limited to: Declaration of

Conformity (and product identity), Material Safety Data Sheet and product test report.

Please contact our customer service desk for support:

via website: http://www.nedis.com/en-us/contact/contact-form.htm

via e-mail: service@nedis.com

via telephone: +31 (0)73-5993965 (during office hours)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS

4

DEUTSCH

DVB-T Innenantenne

Einführung:

Diese Antenne wurde speziell für den digitalen terrestrischen Fernsehempfang entworfen. Sie ist ideal

geeignet für den stationären oder mobilen Einsatz. Die aktive Antenne kann über das TV-Gerät, den

Receiver oder über ein externes Netzteil mit Spannung versorgt werden. Ein Tischständer für die

vertikale oder horizontale Montage liegt bei.

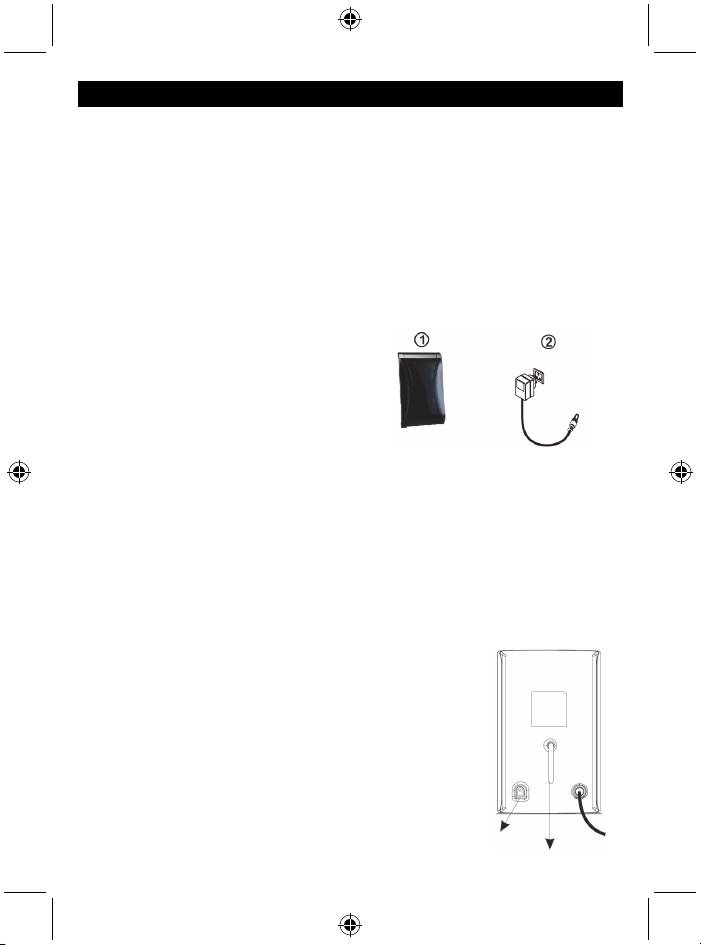

Technische Daten: Teil des Lieferumfangs:

Frequenzbereich: VHF: 40-230 MHz

Bitte überprüfen Sie den

UHF: 470-790 MHz

Verpackungsinhalt, bevor Sie mit der

Installation beginnen.

• Verstärkung: 28 dB 1. Antenne

• Max. Ausgangspegel: 100 dBµV 2. Netzteil

• Spannungsversorgung: Über separates Netzteil

(DC 6 V/100 mA) oder über

DVB-T Receiver

(DC 5 V/40 mA)

• Impedanz: 75 Ω

• Rauschmaß: ≤ 3 dB

Produkteigenschaften:

• SMD Schaltungstechnik

• Abgeschirmt zur Minimierung von Interferenzen

• Eingebauter rauscharmer Hochleistungsverstärker

• Tragbar und für den mobilen Einsatz geeignet (Camping, Outdoor etc.)

• Horizontale oder vertikale Ausrichtung für den bestmöglichen Empfang

• Spannungsversorgung über DVB-T Receiver oder das beiliegende, separate Netzteil

• Elegantes und kompaktes Design mit moderner, glänzend-schwarzer Optik

• Kompatibel mit HDTV verschiedener digitaler terrestrischer Signale (DVB-T, ISDB-T, DMB-T/H,

ATSC) und DAB/UKW-Radio.

Installation:

Hinweis: Für den bestmöglichen Empfang überprüfen Sie bitte folgende

Bedingungen:

1. Halten Sie die Antenne von Störquellen fern: Nicht in der Nähe von

Geräten aufstellen, die viel Strom verbrauchen, z. B. Klimaanlagen,

Aufzüge, Haartrockner, Mikrowellenherde etc.

2. Stellen Sie die Antenne beim Einsatz in Innenräumen in der Nähe eines

Fensters auf.

3. Stellen Sie die Antenne so hoch wie möglich auf. Wenn es

Unterbrechungen im Empfang des digitalen terrestrischen Signals gibt,

kann es zum Signalausfall kommen. Dies kann reduziert werden,

indem die Antenne so hoch wie möglich aufgestellt wird.

Netzteil

Vertikale oder horizontale

Ausrichtung

5

Installation 1: Spannungsversorgung über DVB-T Receiver (Abbildung 1)

Bitte beachten Sie, dass Sie bei dieser Installation überprüfen müssen, ob Ihr DVB-T Receiver

geeignet ist, die 5 V DC Spannungsversorgung für die Antenne über das Koaxkabel auszugeben.

Schritt 1: Nehmen Sie die Antenne und das Zubehör aus der Verpackung.

Schritt 2: Verbinden Sie die Antenne und den DVB-T Receiver (1) über das Koaxkabel

Schritt 3: Verbinden Sie den DVB-T Receiver mit Ihrem TV-Gerät (2). Überprüfen Sie, ob die 5 V DC

Spannungsversorgung für aktive Antennen im Menü des DVB-T Receivers aktiviert ist. (Hinweise

hierzu finden Sie im Handbuch Ihres DVB-T Receivers.)

Schritt 4: Richten Sie die Antenne aus (drehen Sie die Antenne in verschiedene Richtungen und

stellen Sie diese horizontal oder vertikal auf). Finden Sie so die Position mit dem besten Empfang. (Es

ist empfehlenswert, die Antenne in der Nähe eines Fensters zu positionieren.)

Schritt 5: Verlegen Sie das Koaxkabel sauber, ordentlich und sicher.

Abb. 1

Installation 2: Spannungsversorgung über Netzteil (Abbildung 2)

Schritt 1: Nehmen Sie die Antenne und das Zubehör aus der Verpackung.

Schritt 2: Verbinden Sie die Antenne und den DVB-T Receiver (1) über das Koaxkabel oder

verbinden Sie die Antenne direkt mit Ihrem TV-Gerät (überspringen Sie in diesem Fall den Schritt 3

und machen Sie bei Schritt 4 weiter).

Schritt 3: Verbinden Sie den DVB-T Receiver mit Ihrem TV (2)

Schritt 4: Verbinden Sie den DC Ausgang des Netzteils mit dem DC Eingang an der Antenne und

stecken sie dann das Netzteil in eine Steckdose. (3)

Schritt 5: Richten Sie die Antenne aus (drehen Sie die Antenne in verschiedene Richtungen und

stellen Sie diese horizontal oder vertikal auf). Finden Sie so die Position mit dem besten Empfang. (Es

ist empfehlenswert, die Antenne in der Nähe eines Fensters zu positionieren.)

Schritt 6: Verlegen Sie das Koaxkabel sauber, ordentlich und sicher.

Abb. 2

Hinweis: Nachdem Sie die Installation abgeschlossen haben, können Sie die Signalstärke und

-qualität am Receiver überprüfen. Wenn Sie keinen stabilen Empfang haben, bewegen Sie bitte die

6

Antenne in eine bessere Position. (Hinweis: Die Antenne kann vertikal oder horizontal aufgestellt

werden, vgl. Abbildung 3). Wenn Sie die beste Position gefunden haben, fixieren sie die Antenne.

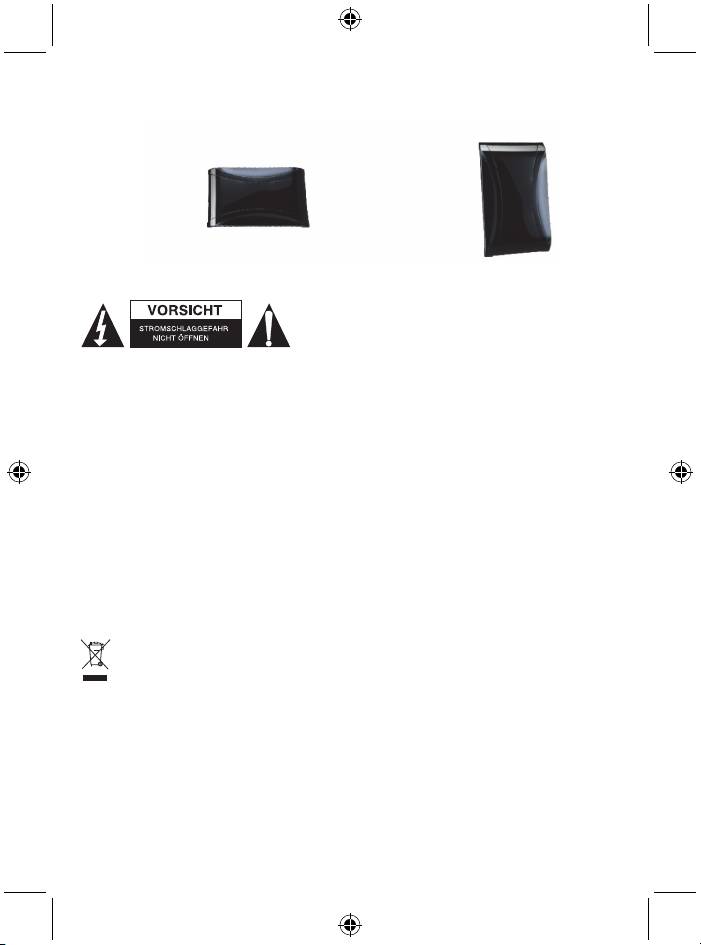

Vertikal

Horizontal

Abb. 3

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern,

sollte dieses Produkt AUSSCHLIESSLICH von einem

autorisierten Techniker geöffnet werden. Bei Problemen

trennen Sie das Gerät bitte von der Spannungsversorgung

und von anderen Geräten ab. Stellen Sie sicher, dass das

Gerät nicht mit Wasser oder Feuchtigkeit in Berührung

kommt.

Wartung:

Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts

oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des

Produkts entstanden sind.

Haftungsausschluss:

Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos,

Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und

werden hiermit als solche anerkannt.

Entsorgung:

• Gebrauchte elektrische und elektronische Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Für diese Produkte stehen gesonderte Sammelsysteme zur

Verfügung.

• Weitere Informationen erhalten Sie beim Verkäufer oder bei Ihrem örtlichen Abfallentsorger.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften

und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen

geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht

ausschließlich: Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des

Produkts.

Wenden Sie sich bei Fragen bitte an unseren Kundendienst:

7
