ITALIANO
Antenna DVB-T per interni
Descrizione:
Quest'antenna è stata specificamente progettata per la ricezione di programmi televisivi del digitale
terrestre. ed è la soluzione ideale per la ricezione in casa o su dispositivi portatili digitali. È un'antenna
attiva che può essere utilizzata con un televisore o un set-top box (ricevitore digitale) e può essere
alimentata tramite cavo coassiale oppure con un alimentatore esterno. Viene fornita con un supporto
da tavolo per il montaggio verticale oppure orizzontale.

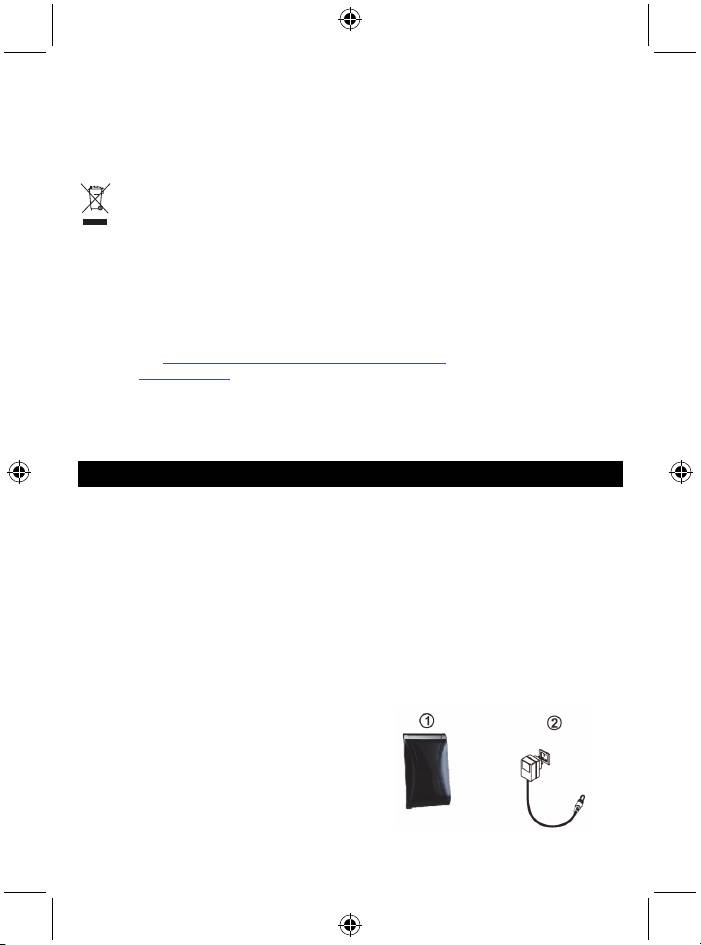

Dati tecnici: Contenuto della confezione:
Gamma di frequenza: VHF: 40-230 MHz
Prima di cominciare l'installazione,
UHF: 470-790 MHz
controllare il contenuto.
• Guadagno: 28 dB 1. Unità principale dell'antenna
• Livello d'uscita max: 100 dBµV 2. Alimentatore CA/CC
• Alimentazione: tramite alimentatore CA/CC
esterno (6 V CC/100 mA) o
tramite set-top box digitale
(ricevitore digitale 5 V CC/40 mA)
• Impedenza: 75 Ω
• Figura di rumore: ≤ 3 dB
14
Caratteristiche del prodotto:
• Tecnologia SMD
• Schermatura per ridurre al minimo le interferenze
• Amplificatore integrato a guadagno elevato e basso rumore
• Portatile per l'uso in movimento (camping, barca, ecc.)
• Posizionamento orizzontale e verticale per la migliore ricezione possibile
• Alimentazione tramite il set-top box (ricevitore digitale) o l'alimentatore esterno incluso in dotazione
• Design compatto ed elegante con finitura moderna in nero lucido
• Particolarmente compatibile con la televisione ad alta definizione (HDTV) numerosi tipi di segnale
del digitale terrestre (DVB-T, ISDB-T, DMB-T/H, ATSC) e radio DAB/FM.
Installazione:
Nota: Per ottenere la migliore ricezione, controllare le seguenti condizioni:
1. Tenere l'antenna lontana da sorgenti di interferenze e in particolare da
dispositivi ad alto consumo elettrico, come condizionatori d'aria,
ascensori, asciugacapelli, forni a microonde, ecc.
2. Quando l'antenna viene usata in un ambiente interno, posizionarla
vicino a una finestra.
3. Installare l'antenna più in alto possibile: durante la ricezione del
segnale digitale terrestre, eventuali ostacoli tra l'antenna e la torre di
trasmissione causano la perdita temporanea del segnale. Dunque,
installando l'antenna più in alto possibile, gli ostacoli saranno ridotti.

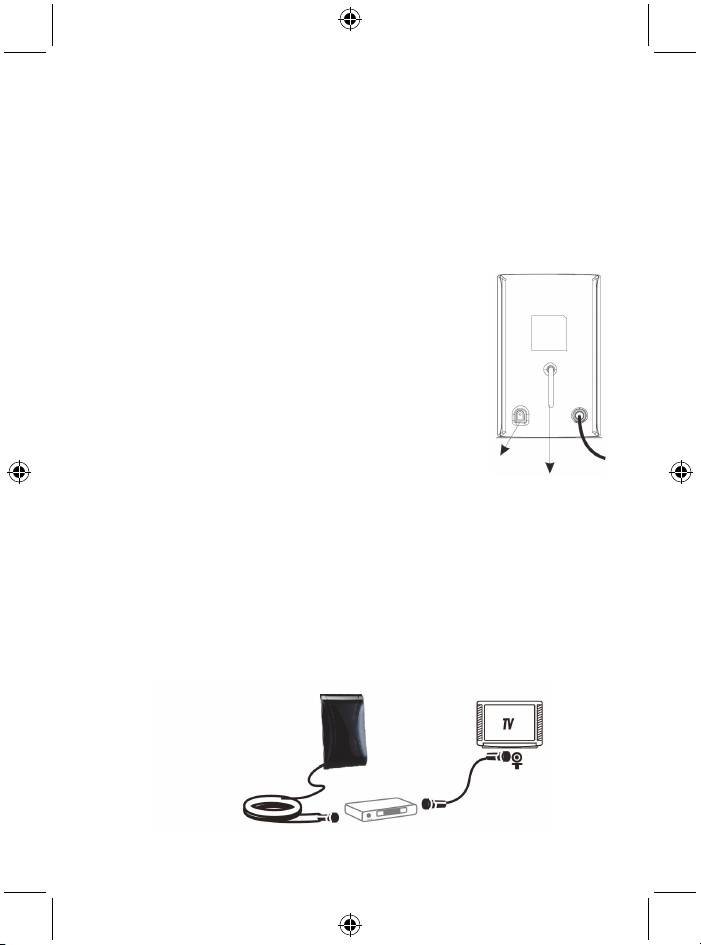

Installazione 1: alimentazione tramite il set-top box (ricevitore digitale)
Ingresso
(Fig.1)
alimentazione CC
Per questa installazione, verificare che il set-top box (ricevitore digitale)
Impostazione
supporti l'alimentazione con cavo coassiale da 5 V CC tramite il connettore
orizzontale e verticale
IEC dell'antenna.
Passo 1: estrarre l'antenna e gli accessori dalla scatola.
Passo 2: collegare l'antenna e il set-top box (ricevitore digitale) (1) con il cavo coassiale
Passo 3: collegare il set-top box (ricevitore digitale) al televisore (2). Accertarsi che la funzione di
alimentazione tramite cavo coassiale del set-top box (ricevitore digitale) sia attiva (ON). (Consultare il
manuale operativo del set-top box (ricevitore digitale) per la funzione di alimentazione tramite cavo
coassiale)
Passo 4: regolare l'antenna (ruotare il corpo dell'antenna in posizioni diverse o posizionarla
orizzontalmente o verticalmente) nella posizione migliore per la ricezione del segnale TV digitale. (si
consiglia di collocare l'antenna vicino alla finestra da cui proviene il segnale TV digitale).
Passo 5: posare il cavo coassiale in modo ordinato, sicuro e accurato.
Fig. 1
15

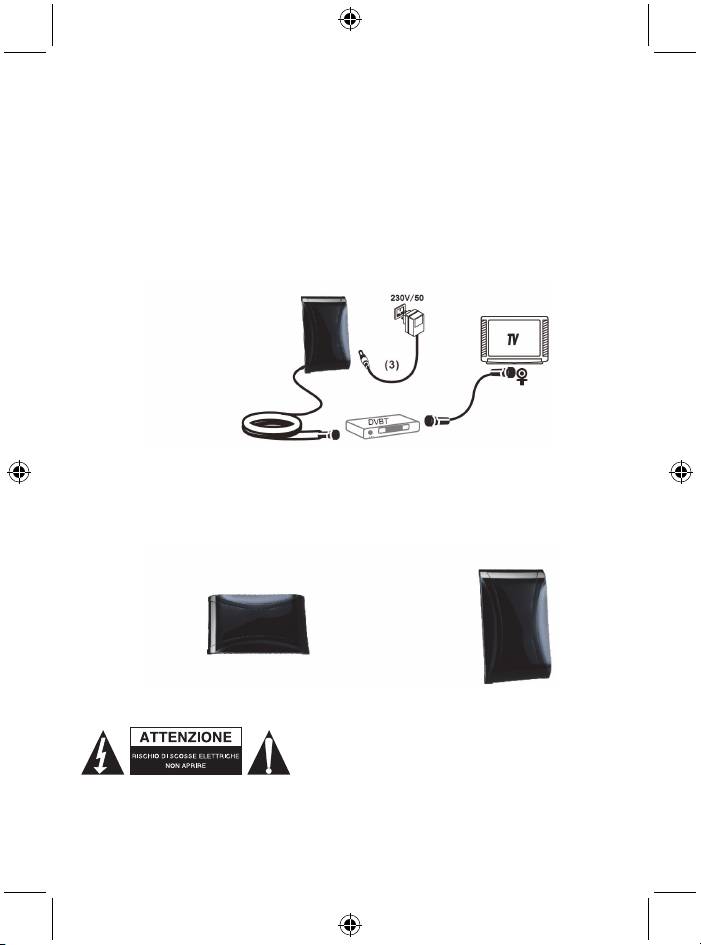

Installazione 2: alimentazione tramite alimentatore CA/CC (Fig. 2)
Passo 1: estrarre l'antenna e gli accessori dalla scatola.
Passo 2: collegare l'antenna e il set-top box (ricevitore digitale) (1) con il cavo coassiale; oppure,
collegare l'antenna direttamente al vostro televisore (in questo caso, saltare il passo 3 e andare al
passo 4).
Passo 3: collegare il set-top box (ricevitore digitale) al televisore (2)
Passo 4: collegare il jack dell'uscita CC dell'alimentatore al connettore d'ingresso CC dell'antenna e
poi collegare l'alimentatore CA/CC ad una presa di alimentazione CA. (3)
Passo 5: regolare l'antenna (ruotare il corpo dell'antenna in posizioni diverse o posizionarla
orizzontalmente o verticalmente) nella posizione migliore per la ricezione del segnale TV digitale. (si
consiglia di collocare l'antenna vicino alla finestra da cui proviene il segnale TV digitale).
Passo 6: posare il cavo coassiale in modo ordinato, sicuro e accurato.
Fig. 2
Nota: al termine dell'installazione, è possibile usare il set-top box (ricevitore digitale) per controllare
l'intensità e la qualità del segnale. Se l'immagine ricevuta non è stabile, spostare l'antenna in una
posizione migliore per la ricezione del segnale (Nota: quest'antenna può essere posizionata per
ricevere il segnale orizzontalmente o verticalmente, come mostrato nella Fig. 3). Una volta trovata la
posizione migliore, fissare l'antenna.
Verticale
Orizzontale
Fig. 3
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci
un problema. Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire il prodotto solo con un panno asciutto.
Non utilizzare solventi detergenti o abrasivi.
