Εσωτερική κεραία DVB-T

Εισαγωγή:

Αυτή είναι μια κεραία που σχεδιάστηκε ειδικά για ψηφιακή επίγεια λήψη τηλεοπτικής μετάδοσης.

Αποτελεί τη βέλτιστη λύση για οικιακή λήψη και ψηφιακή λήψη φορητής τηλεόρασης. Η κεραία είναι μια

ενεργή συσκευή που μπορεί να χρησιμοποιηθεί σε συνδυασμό με την τηλεόραση ή τον

αποκωδικοποιητή που υποστηρίζουν τροφοδοσία με ομοαξονικό καλώδιο ή με χρήση ενός

προσαρμογέα ρεύματος για εξωτερική τροφοδοσία. Περιλαμβάνεται επιτραπέζια βάση για

κατακόρυφη ή οριζόντια στήριξη.

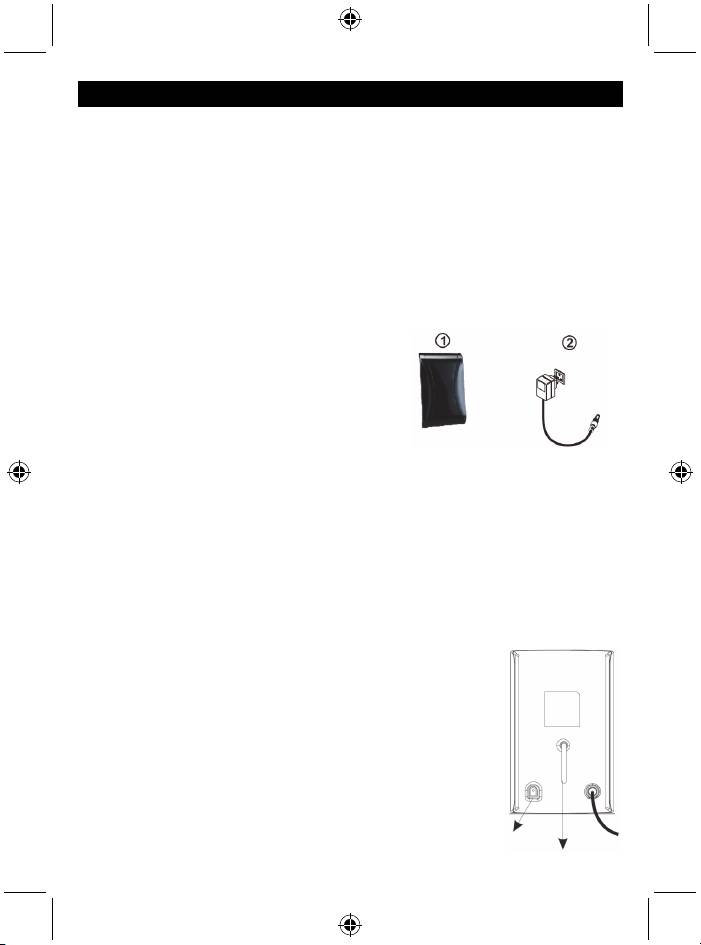

Τεχνικά χαρακτηριστικά: Περιλαμβάνονται στο πακέτο:

Εύρος συχνοτήτων: VHF: 40-230 MHz

Πριν ξεκινήσετε την εγκατάσταση,

UHF: 470-790 MHz

παρακαλούμε ελέγξτε τα περιεχόμενα.

• Απολαβή: 28 dB 1. Κεντρική μονάδα κεραίας

• Mέγ. επίπεδο εξόδου: 100 dBµV 2. Προσαρμογέας ρεύματος AC/DC

• Τροφοδοσία ισχύος: Μέσω ξεχωριστού προσαρμογέα

AC/DC (DC 6 V/100 mA) ή μέσω

αποκωδικοποιητή DTV

(DC 5 V/40 mA)

• Σύνθετη αντίσταση: 75 Ω

• Βαθμός θορύβου: ≤ 3 dB

Χαρακτηριστικά προϊόντος:

• Σχεδιασμός τεχνολογίας κυκλώματος SMD

• Θωρακισμένο για ελάχιστη σύνθετη αντίσταση

• Ενσωματωμένος ενισχυτής υψηλής απολαβής και χαμηλού θορύβου

• Φορητό για κινητή χρήση (κάμπινγκ, ναυσιπλοΐα αναψυχής, κτλ.)

• Οριζόντια ή κατακόρυφη τοποθέτηση για βέλτιστη δυνατή λήψη

• Τροφοδοτούμενο από τον αποκωδικοποιητή DTV ή τον παρεχόμενο ξεχωριστό προσαρμογέα ρεύματος

• Κομψός σχεδιασμός συμπαγούς μεγέθους με μοντέρνο, γυαλιστερό, μαύρο φινίρισμα

• Ειδικότερα, συμβατό με τηλεόραση HDTV με ποικιλία ψηφιακών επίγειων σημάτων (DVB-T,

ISDB-T, DMB-T/H, ATSC) και ραδιοφωνικών σημάτων DAB/FM.

Εγκατάσταση:

Σημείωση: Για τη βέλτιστη λήψη, παρακαλούμε ελέγξτε τις παρακάτω

συνθήκες:

1. Κρατήστε την κεραία μακριά από τις πηγές παρεμβολής, καθώς και

μακριά από συσκευές μεγάλης κατανάλωσης ρεύματος, όπως

κλιματιστικά, ανελκυστήρες, στεγνωτήρες μαλλιών και φούρνους

μικροκυμάτων, κτλ.

2. Τοποθετήστε την κεραία κοντά σε ένα παράθυρο, όταν χρησιμοποιείτε την

κεραία σε περιβάλλον εσωτερικού χώρου.

3. Εγκαταστήστε την κεραία όσο το δυνατό πιο ψηλά: αν κατά την ψηφιακή

επίγεια λήψη υπάρχουν κάποιες παρεμβολές μεταξύ της κεραίας και του

πύργου μετάδοσης, θα προκληθούν προσωρινές απώλειες σήματος.

Επομένως, εγκαθιστώντας την κεραία όσο το δυνατό πιο ψηλά,

Είσοδος ισχύος DC

αυτές οι αναχαιτίσεις σήματος θα μειωθούν.

Κατακόρυφη ή οριζόντια

εγκατάσταση

36

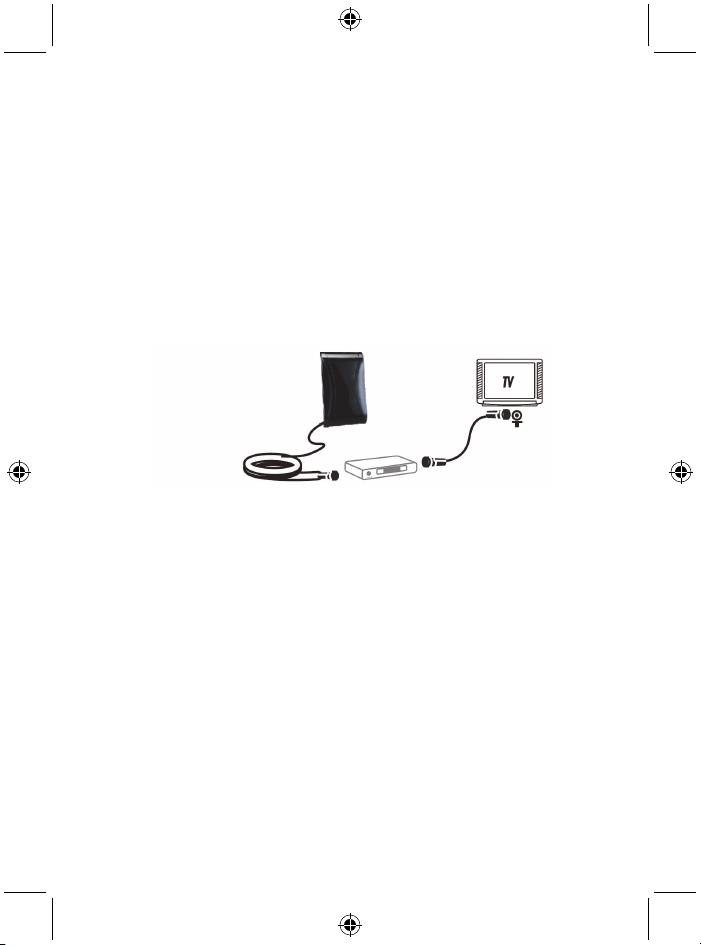

Εγκατάσταση 1: Τροφοδοσία μέσω αποκωδικοποιητή DTV (Σχ.1)

Παρακαλούμε σημειώστε ότι σε αυτήν την εγκατάσταση πρέπει να βεβαιωθείτε ότι ο

αποκωδικοποιητής σας (STB) υποστηρίζει τροφοδοσία ομοαξονικού καλωδίου 5 V DC (συνεχούς

ρεύματος) μέσω του συνδέσμου IEC στην κεραία.

Βήμα 1: Βγάλτε την κεντρική μονάδα της κεραίας και τα εξαρτήματα από το κουτί.

Βήμα 2: Συνδέστε την κεραία και τον αποκωδικοποιητή DTV (1) με το ομοαξονικό καλώδιο

Βήμα 3: Συνδέστε τον αποκωδικοποιητή DTV στην τηλεόρασή σας (2). Παρακαλούμε βεβαιωθείτε ότι

η λειτουργία τροφοδοσίας μέσω ομοαξονικού καλωδίου στον αποκωδικοποιητή σας είναι ενεργή (ON).

(Παρακαλούμε συμβουλευθείτε το εγχειρίδιο λειτουργίας του αποκωδικοποιητή σας σχετικά με τη

λειτουργία τροφοδοσίας μέσω ομοαξονικού καλωδίου)

Βήμα 4: Προσαρμόστε την κεραία (γυρίστε το σώμα της κεραίας σε διαφορετικές κατευθύνσεις ή

τοποθετήστε την κατακόρυφα ή οριζόντια) στη βέλτιστη θέση για λήψη ψηφιακού τηλεοπτικού σήματος.

(Συνιστάται να τοποθετήσετε την κεραία κοντά στο παράθυρο από όπου εισέρχεται το ψηφιακό

τηλεοπτικό σήμα).

Βήμα 5: Για να είστε εσείς ασφαλείς και ο χώρος τακτοποιημένος, φροντίστε για τη διαδρομή του

ομοαξονικού καλωδίου.

Σχ.1

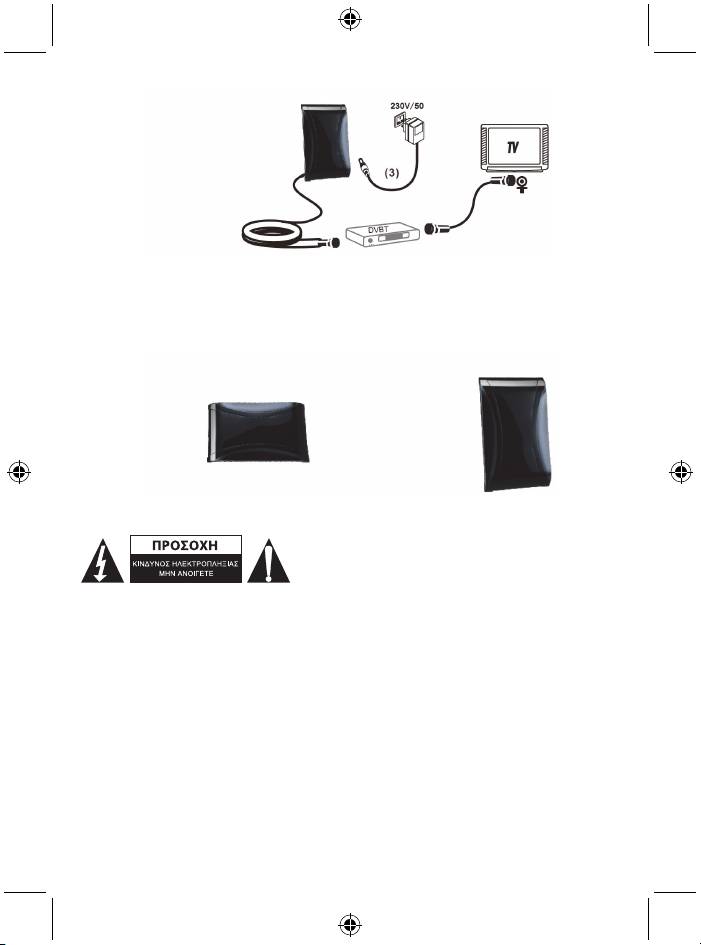

Εγκατάσταση 2: Τροφοδοσία από προσαρμογέα AC/DC (εναλλασσόμενου/συνεχούς ρεύματος

(Σχ.2)

Βήμα 1: Βγάλτε την κεντρική μονάδα της κεραίας και τα εξαρτήματα από το κουτί.

Βήμα 2: Συνδέστε την κεραία και τον αποκωδικοποιητή DTV (1) με το ομοαξονικό καλώδιο ή συνδέστε

την κεραία απευθείας στην τηλεόρασή σας (στην προκειμένη περίπτωση, παραλείψτε το Βήμα 3 και

μεταβείτε στο Βήμα 4).

Βήμα 3: Συνδέστε τον αποκωδικοποιητή DTV στην τηλεόρασή σας (2)

Βήμα 4: Συνδέστε την υποδοχή εξόδου DC του προσαρμογέα ρεύματος στο σύνδεσμο εισόδου DC

της κεραίας και, στη συνέχεια, συνδέστε τον προσαρμογέα ρεύματος AC/DC στο ρευματολήπτη AC.

(3)

Βήμα 5: Προσαρμόστε την κεραία (γυρίστε το σώμα της κεραίας σε διαφορετικές κατευθύνσεις ή

τοποθετήστε την κατακόρυφα ή οριζόντια) στη βέλτιστη θέση για λήψη ψηφιακού τηλεοπτικού σήματος.

(Συνιστάται να τοποθετήσετε την κεραία κοντά στο παράθυρο από όπου εισέρχεται το ψηφιακό

τηλεοπτικό σήμα).

Βήμα 6: Για να είστε εσείς ασφαλείς και ο χώρος τακτοποιημένος, φροντίστε για τη διαδρομή του

ομοαξονικού καλωδίου.

37

Σχ.2

Σημείωση: Αφού ολοκληρώσετε την εγκατάσταση, μπορείτε να χρησιμοποιήσετε τον

αποκωδικοποιητή σας για να ελέγξετε την ισχύ και την ποιότητα του σήματος. Αν δεν μπορείτε να

επιτύχετε σταθερή εικόνα, παρακαλούμε μετακινήστε την κεραία σε θέση ευνοϊκότερη για τη λήψη του

σήματος (Σημείωση: η κεραία αυτή μπορεί να τοποθετηθεί κατακόρυφα ή οριζόντια για λήψη σήματος,

όπως φαίνεται στο Σχ.3). Όταν βρείτε τη βέλτιστη θέση, ακινητοποιήστε την.

Κατακόρυφα

Οριζόντια

Σχ.3

Οδηγίες ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό

θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό

όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν

από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί

πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίζετε το προϊόν μόνο με στεγνό πανί.

Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή

βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Δήλωση αποποίησης ευθύνης:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα,

οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των

αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
