Hotpoint-Ariston AVTL 83: Installazione

I

50

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

alla lavabiancheria per informare il nuovo proprietario

sul  funzionamento  e  sui  relativi  avvertimenti.

Leggere  attentamente  le  istruzioni:  ci  sono

importanti informazioni sull’installazione, sull’uso

e  sulla  sicurezza.

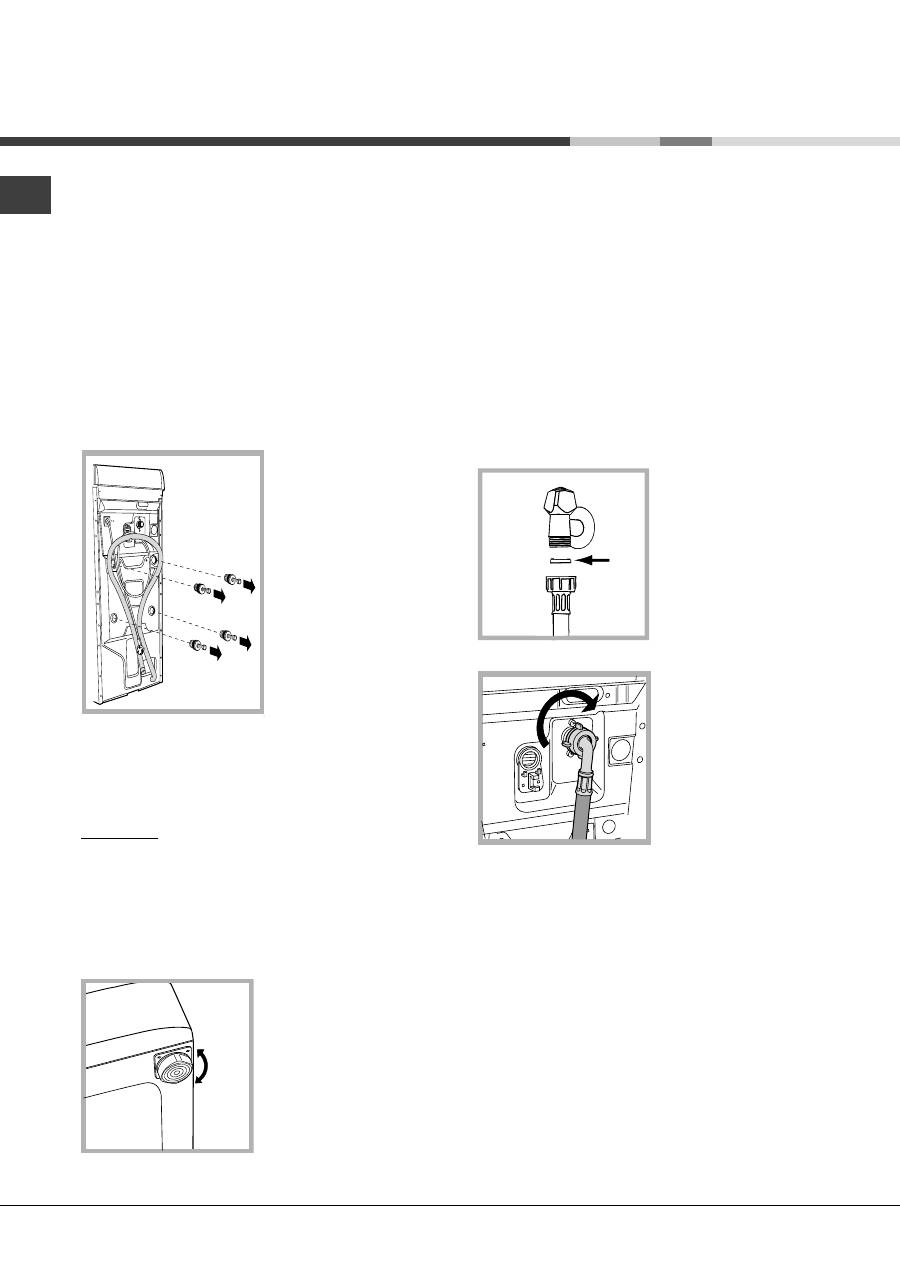

Disimballo e livellamento

Disimballo

1. Disimballare la

lavabiancheria.

2. Controllare che la

lavabiancheria  non

abbia

subìto danni nel tra-

sporto. Se fosse

danneggiata

non collegarla e con-

tattare  il  rivenditore.

3.  Rimuovere  le  quattro

viti di protezione per il

trasporto e il gommino

con il relativo distanzia-

le, posti nella parte

posteriore (

vedi figura

).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria

debba  essere  trasportata,  dovranno  essere

rimontati.

Attenzione.

In caso di riutilizzo le viti più corte

                 devono essere montate in alto.

 Gli imballaggi non sono giocattoli per bambini.

Livellamento

La vostra macchina potrà essere rumorosa se i due

piedini  anteriori  non  sono  stati  regolati  correttamente.

1. Installare la

lavabiancheria  su  un

pavimento piano e rigido,

senza appoggiarla a

muri, mobili o altro.

2. Se il pavimento non

fosse  perfettamente

orizzontale,  compensare

le irregolarità svitando o

avvitando i piedini ante-riorio e/o posteriori

 (vedi figura);

l’angolo di inclinazione, misurato sul piano di lavoro,

non deve superare i 2°.

Un  accurato  livellamento  dà  stabilità  alla  macchina

ed evita vibrazioni, rumori e spostamenti durante il

funzionamento. In caso di moquette o di un tappeto,

regolare i piedini in modo da conservare sotto la lava-

biancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Inserire la guarnizione

A nell’estremità del tubo

di  alimentazione  e

avvitarlo a un rubinetto

d’acqua  fredda  con

bocca filettata da 3/4

gas

 (vedi figura).

Prima di allacciare, far

scorrere l’acqua finché

non sia limpida.

2. Collegare il tubo di

alimentazione alla

lavabiancheria

avvitandolo all’apposita

presa  d’acqua,  nella

parte posteriore in alto a

destra

(vedi figura)

.

3.  Fare  attenzione  che

nel tubo non ci siano né

pieghe né strozzature.

 La pressione idrica del rubinetto deve essere compre-

sa nei valori della tabella Dati tecnici

(vedi pagina a

fianco).

 Se la lunghezza del tubo di alimentazione non fosse

sufficiente, rivolgersi a un negozio specializzato o a un

tecnico autorizzato.

Installazione

A

51

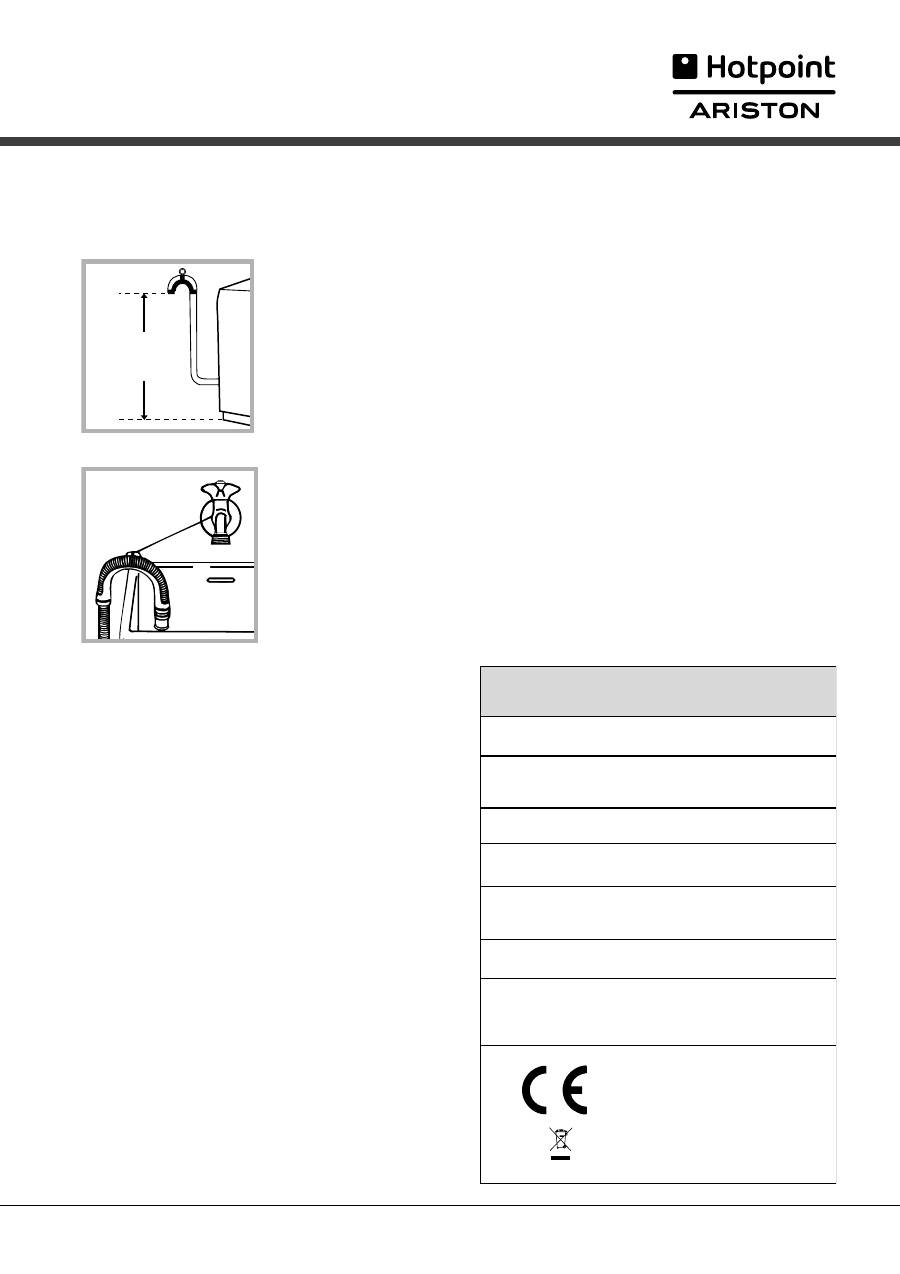

Collegamento del tubo di scarico

Collegare il tubo di scarico, senza piegarlo, a una

conduttura di scarico o a uno scarico a muro posti tra

65 e 100 cm da terra;

oppure appoggiarlo al

bordo di un lavandino o

di una vasca, legando la

guida in dotazione al

rubinetto (

vedi figura

).

L’estremità libera del

tubo di scarico non deve

rimanere immersa

nell’acqua.

 È sconsigliato usare

tubi di prolunga; se

indispensabile, la

prolunga deve avere lo

stesso diametro del tubo

originale e non superare

i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente,

accertarsi  che:

• la presa abbia la messa a terra e sia a norma

di legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella

tabella Dati tecnici

(vedi a fianco);

• la tensione di alimentazione sia compresa nei

valori indicati nella tabella Dati tecnici (

vedi a

fianco

);

• la presa sia compatibile con la spina della

lavabiancheria.  In  caso  contrario  sostituire  la

presa o la spina.

  La  lavabiancheria  non  va  installata  all’aperto,

nemmeno se lo spazio è riparato, perché è molto

pericoloso lasciarla esposta a pioggia e temporali.

 A lavabiancheria installata, la presa della corrente

deve essere facilmente raggiungibile.

 Non usare prolunghe e multiple.

 Il cavo non deve subire piegature o compressioni.

 Il cavo di alimentazione deve essere sostituito solo da

tecnici autorizzati.

Attenzione!

L’azienda  declina  ogni  responsabilità  qualora

queste norme non vengano rispettate.

Qualsiasi modifica apportata all’attacco predisposto

dalla fabbrica o un irregolare collegamento elettrico,

una  qualsiasi  modifica  elettomeccanica  o  idraulica

della macchina farà decadere la garanzia e solleverà il

costruttore ed il venditore da eventuali responsabilità.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare un ciclo

di lavaggio con detersivo e senza biancheria impo-

stando il programma a 90°C senza prelavaggio.

65 - 100 cm

Dati tecnici

Modello

AVTL 83

Dimensioni

larghezza cm 40

altezza cm 85

profondità cm 60

Capacità

da 1 a 5 kg

Collegamenti

elettrici

Vedi targhetta caratteristiche

tecniche  applicata sulla macchina

Collegamenti

idrici

pressione massima 1 MPa (10 bar)

pressione minima 0,05 MPa (0,5 bar)

capacità del cesto 42 litri

Velocità di

centrifuga

sino a 800 giri al minuto

Programmi di

controllo secondo

la norma

EN 60456

programma 3; temperatura 60°C;

effettuato con 5 kg di carico.

Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 89/336/CEE del 03/05/89

(Compatibilità Elettromagnetica) e

successive modificazioni

- 2006/95/CE

- 2002/96/CE
