Installation

 Conservez ce mode d'emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déména-

gement, veillez à ce qu'il suive toujours le lave-linge pour

que son nouveau propriétaire soit informé sur son mode de

fonctionnement et puisse profiter des conseils correspon-

dants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation et la

sécurité.

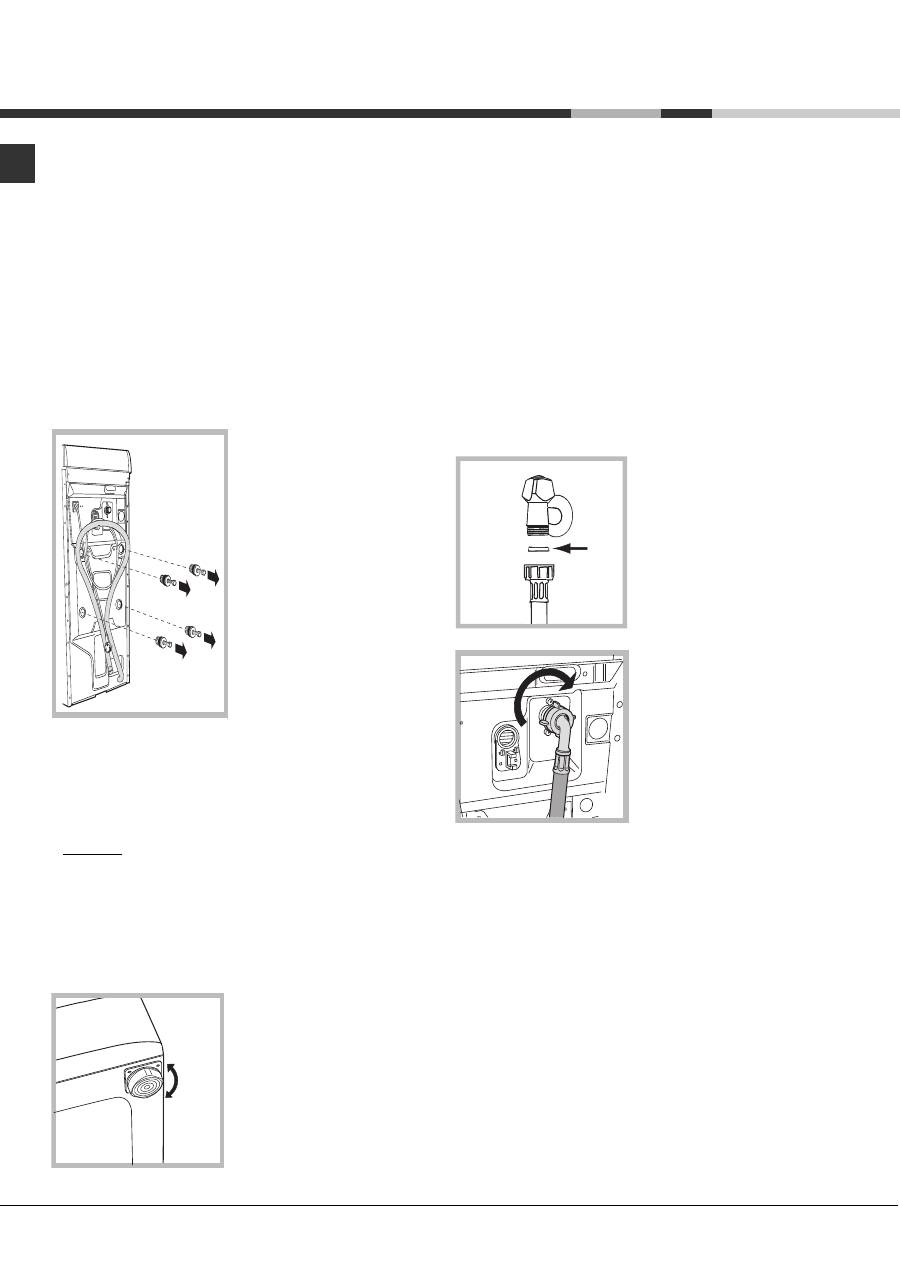

Déballage et mise à niveau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge

n'a  pas  été  endommagé

pendant le transport. S'il est

abîmé, ne le raccordez pas

et  contactez  votre  reven-

deur.

3. Enlevez les quatre vis de

protection pour le transport,

le caoutchouc et la cale,

placés dans la partie arrière

(voir figure)

.

4. Bouchez les trous à l'aide des bouchons plastique

fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter

en cas de transport du lave-linge.

  Attention:

  en  cas  de  réutilisation,  les  vis  plus      courtes

doivent être montées dessus.

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

Votre appareil peut s’avérer bruyant si vous n’avez pas

bien réglé ses deux pieds avant.

1.  Installez le lave-linge sur

un sol plat et rigide, sans

l'appuyer contre des murs,

des meubles ou autre.

2. Si le sol n'est pas parfaite-

ment horizontal, vissez ou

dévissez les petits pieds

avant

(voir figure)

 pour niveler

l'appareil; son angle d'incli-

naison, mesuré sur le plan de travail, ne doit pas dépasser

2°.

Une bonne mise à niveau garantit la stabilité de la machine

et évite qu'il y ait des vibrations, du bruit et des déplace-

ments en cours de fonctionnement. Si la machine est

posée sur de la moquette ou un tapis, réglez les petits

pieds de manière à ce qu'il y ait suffisamment d'espace

pour assurer une bonne ventilation.

Raccordements  hydrauliques  et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur

l'extrémité  du  tuyau  d'alimen-

tation et vissez-le à un robinet

d'eau froide à embout fileté 3/

4 gaz

(voir figure)

.

Faites couler l'eau jusqu'à ce

qu'elle soit limpide et sans

impuretés  avant  de  raccor-

der.

2. Raccordez  le  tuyau

d'alimentation  au  lave-linge

en le vissant à la prise d'eau

prévue, dans la partie arrière

en haut à droite

(voir figure)

.

3. Faites attention à ce que

le tuyau ne soit ni plié ni

écrasé.

 La pression de l'eau doit être comprise entre les valeurs

indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre)

.

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un technicien

agréé.

A

F

15

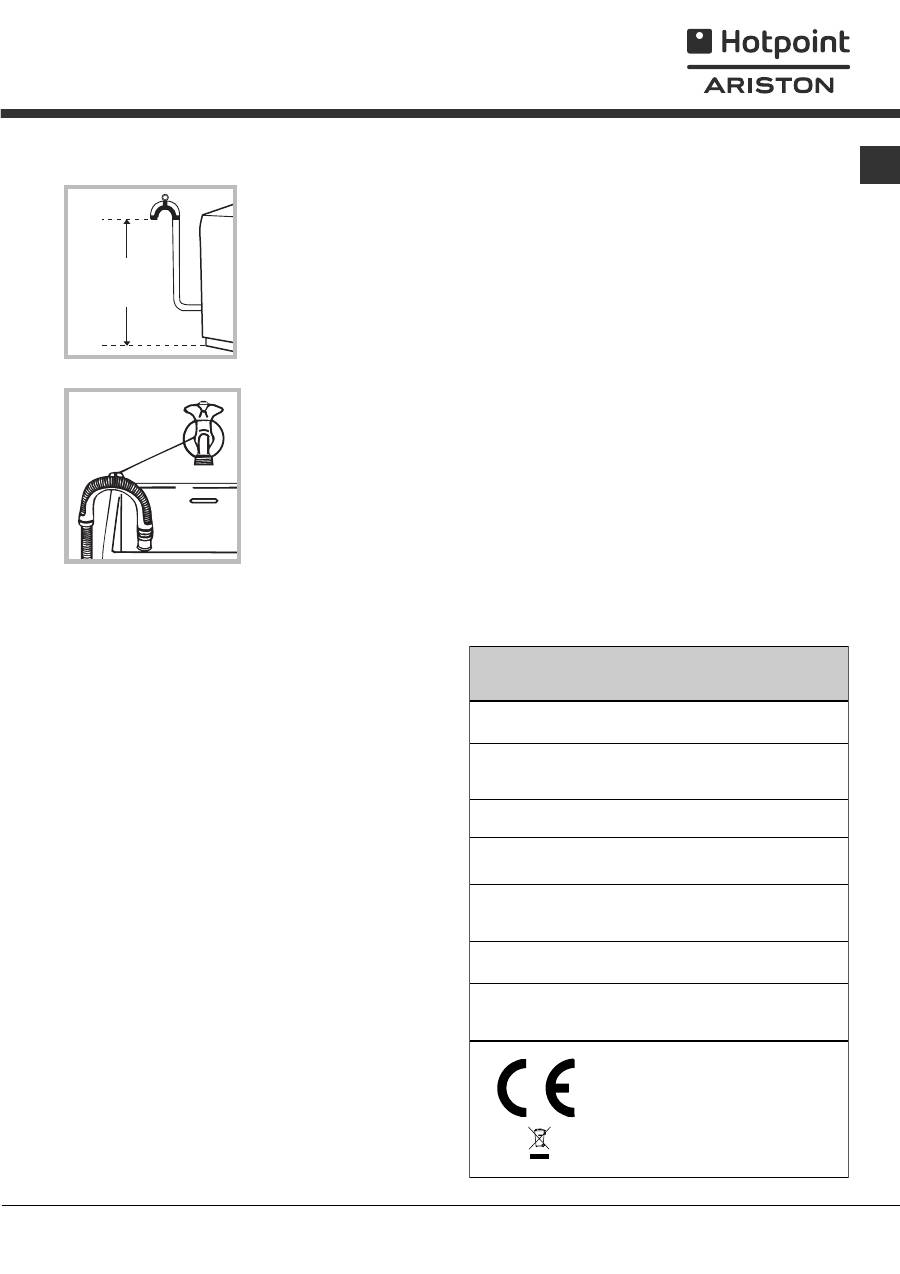

Raccordement du tuyau de vidange

Raccordez  le  tuyau  d'éva-

cuation, sans le plier, à un

conduit d'évacuation ou à

une  évacuation  murale

placés à une distance du sol

comprise entre 65 et 100

cm;

ou bien accrochez-le à un

évier ou à une baignoire,

dans ce cas, fixez le support

en plastique fourni avec

l'appareil au robinet (

voir

figure)

. L'extrémité libre du

tuyau  d'évacuation  ne  doit

pas être plongée dans l'eau.

 L'utilisation de tuyaux de rallonge est absolument décon-

seillée, si vous ne pouvez vraiment pas faire autrement

vous devrez utiliser un tuyau de même diamètre et de

longueur maximum de 150 cm.

Branchement  électrique

Avant de brancher la fiche dans la prise de courant,

contrôlez  que:

• la prise dispose de mise à la terre et est conforme aux

normes;

• la prise est bien apte à supporter la puissance maximale

de la machine indiquée dans le tableau des

Carcatéristiques  techniques

(voir  ci-contre)

;

• la tension d'alimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques

techniques

(voir  ci-contre)

;

• la prise est bien compatible avec la fiche du lave-linge.

Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors, même à

l'abri, car il est très dangereux de le laisser exposé à la

pluie et aux orages.

 Après installation du lave-linge, la prise de courant doit

être  facilement  accessible.

Caractéristiques techniques

Modèle

AVTL 83

Dimensions

largeur 40 cm

hauteur 85 cm

profondeur 60 cm

Capacité

de 1 à 5 kg

Raccordements

électriques

Voir la plaque signalétique appliquée

sur la machine.

Raccordements

hydrauliques

pression maximale 1 MPa (10 bar)

pression minimale 0,05 MPa (0,5 bar)

capacité du tambour 42 litres

Vitesse

d'essorage

jusqu'à 800 tours minute

Programmes de

contrôle selon la

norme EN 60456

programme 3; température 60°C;

effectué avec une charge de  5 kg.

Cet appareil est conforme aux

Directives Communautaires suivantes:

- 89/336/CEE du 03/05/89

(Compatibilité électromagnétique) et

modifications suivantes

- 2006/95/CE (Basse Tension)

- 2002/96/CE

65 - 100 cm

 N'utilisez ni rallonges ni prises multiples.

 Le câble ne doit être ni plié ni écrasé.

 Le câble d'alimentation ne doit être remplacé que par des

techniciens  agréés.

Attention! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

Premier  cycle  de  lavage

Avant la première utilisation de la machine, effectuez un

cycle de lavage avec un produit lessiviel mais sans linge et

sélectionnez le programme à 90°C sans prélavage.
