Hotpoint-Ariston AVTL 83: Instalación

38

ES

  Es  importante  conservar  este  manual  para  poder

consultarlo en cualquier momento. En caso de venta,

de cesión o de traslado, verifique que permanezca

junto con la lavadora para informar al nuevo propieta-

rio sobre el funcionamiento y brindar las correspon-

dientes advertencias.

Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la

seguridad.

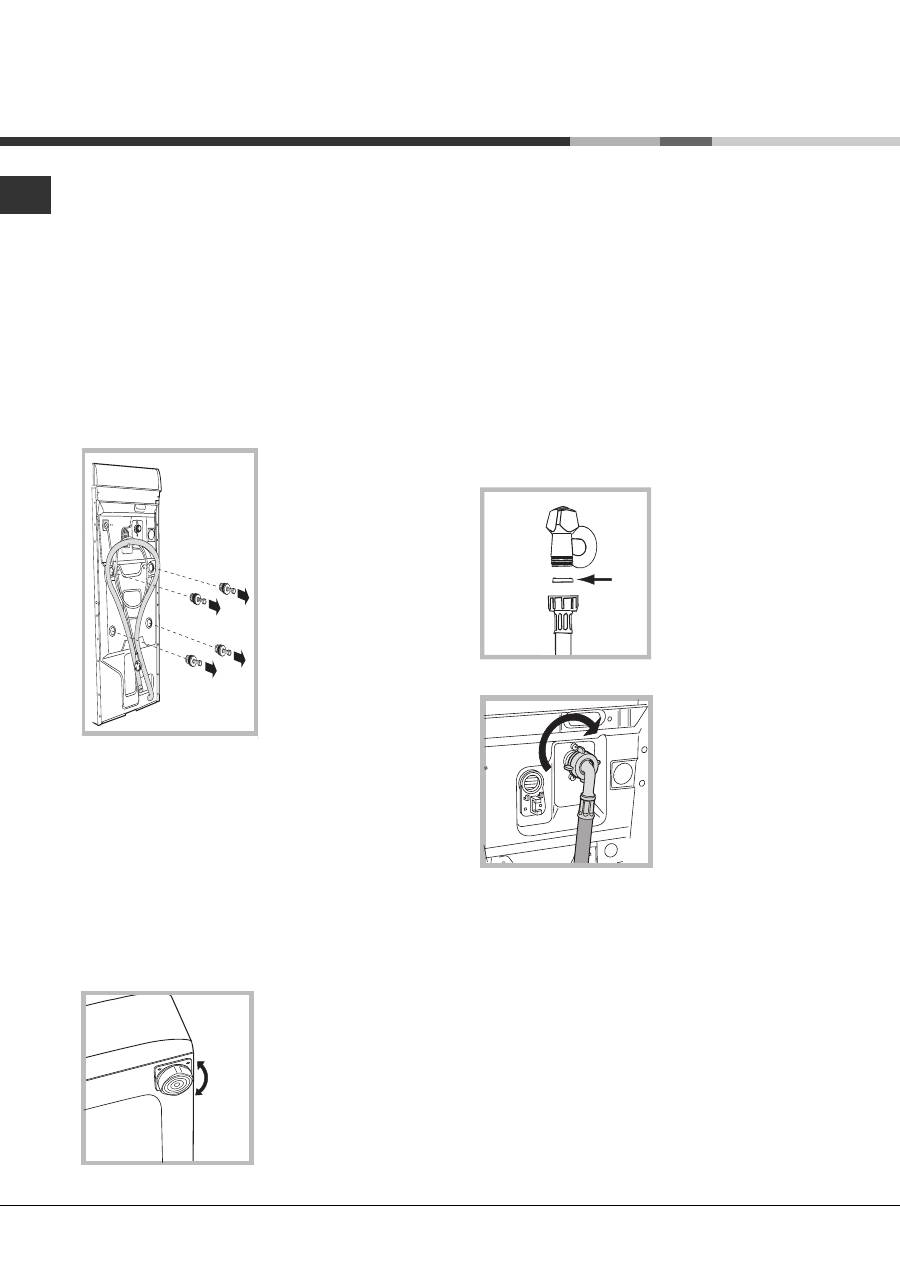

Desembalaje y nivelación

Desembalaje

1.  Desembale  la

lavadora.

2. Controle que la

lavadora  no  haya

sufrido daños durante

el transporte. Si

estuviera dañada no la

conecte  y  llame  al

revendedor.

3. Quite los cuatro

tornillos de protección

para el transporte y la

arandela de goma con

el  correspondiente

distanciador,  ubicados

en la parte posterior

(

ver la figura

).

4. Cierre los orificios con los tapones de plástico

suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser

transportada nuevamente, deberán volver a colocarse.

Atención:

  si  vuelve  a  utilizar  los  tornillos  más  cortos,  se

deben colocar arriba.

 Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre

un piso plano y rígido, sin

apoyarla en las paredes,

muebles ni en ningún otro

aparato.

2. Si el piso no está

perfectamente  horizontal,

compense las irregulari-

dades desenroscando o

enroscando los pies delanteros (

véase la figura

); el

ángulo de inclinación medido sobre la superficie de

trabajo, no debe superar los 2º.

Una cuidadosa nivelación brinda estabilidad a la

máquina y evita vibraciones, ruidos y desplazamien-

tos  durante  el  funcionamiento.  Cuando  se  instala

sobre moquetas o alfombras, regule los pies para

conservar debajo de la lavadora un espacio suficien-

te para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1.  Introduzca la junta A

en el extremo del tubo

de alimentación y

enrósquelo a un grifo de

agua fría con boca

roscada de 3/4 gas

(

véase la figura

).

Antes  de  conectarlo,

haga  correr  el  agua

hasta que salga limpia.

2. Conecte el tubo de

alimentación  a  la  lava-

dora enroscándolo en la

toma  de  agua  corres-

pondiente ubicada en la

parte posterior arriba y a

la  derecha  (

véase  la

figura

).

3. Verifique que el tubo

no tenga pliegues ni

estrangulaciones.

 La presión de agua del grifo debe estar comprendi-

da dentro de los valores contenidos en la tabla de

Datos técnicos (

ver la página del costado

).

 Si la longitud del tubo de alimentación no fuera

suficiente, diríjase a una tienda especializada o a un

técnico  autorizado.

Instalación

A

39

ES

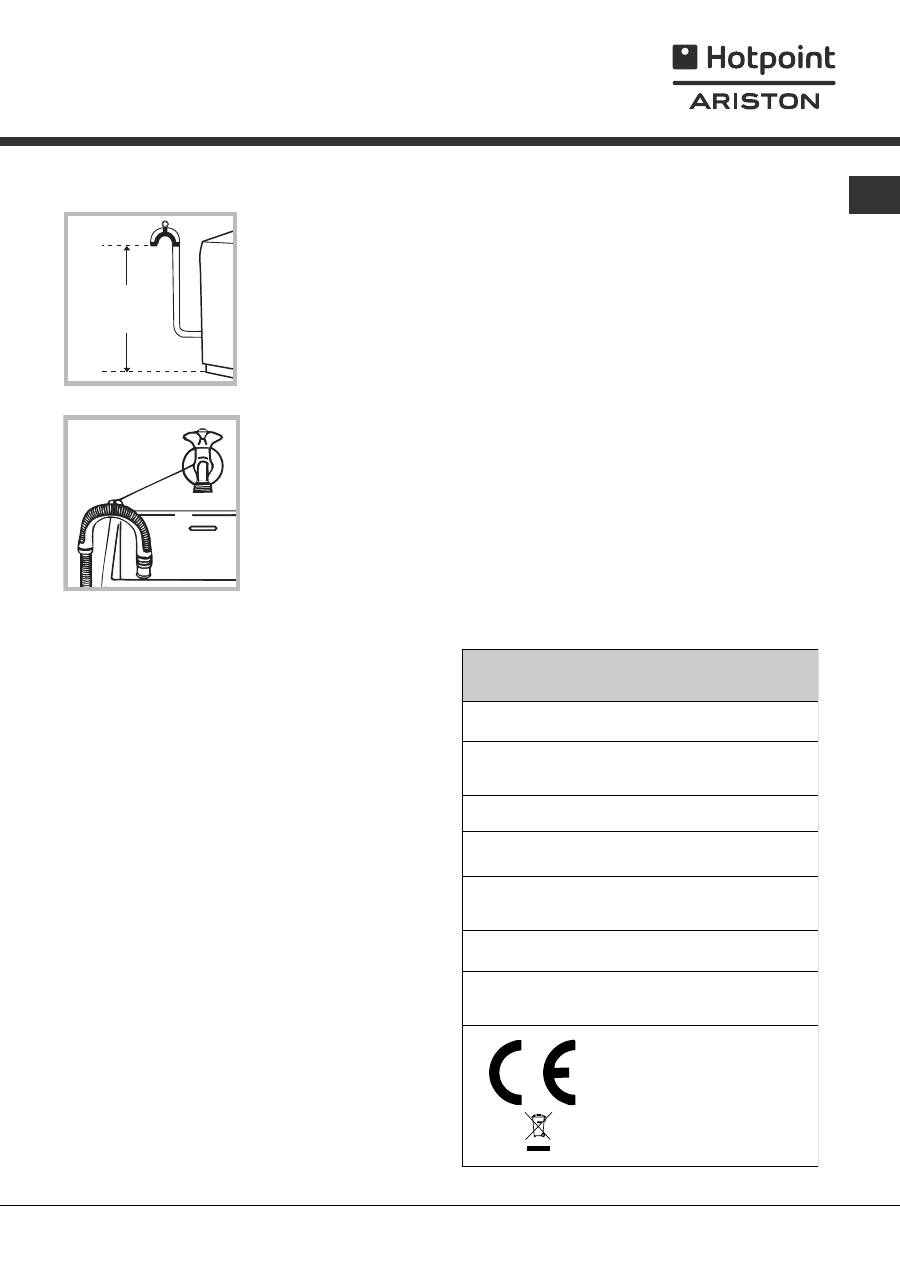

Conexión del tubo de descarga

Conecte el tubo de

descarga, sin plegarlo, a

un desagüe de pared

ubicado a una distancia

del piso comprendida

entre 65 y 100 cm;

o apóyelo al borde de

un lavabo o de una

bañera, uniendo la guía

suministrada con el

aparato, al grifo

(véase

la figura)

. El extremo

libre del tubo de des-

carga  no  debe  perma-

necer  sumergido  en  el

agua.

 No se aconseja utilizar tubos de prolongación, de

todos modos, si es indispensable, la prolongación

debe tener el mismo diámetro del tubo original y no

superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha

según las normas legales;

• la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de

Datos técnicos

(ver al costado)

;

• la tensión de alimentación esté comprendida dentro

de los valores indicados en la tabla de Datos

técnicos

(ver al costado)

;

• la toma sea compatible con el enchufe de la lava-

dora. Si no es así, sustituya la toma o el enchufe.

 La lavadora no debe ser instalada al aire libre, ni

siquiera si el lugar está preparado, ya que es muy

peligroso dejarla expuesta a la lluvia o a las tormentas.

 Una vez instalada la lavadora, la toma de corriente

debe ser fácilmente accesible.

 No utilice alargadores ni conexiones múltiples.

 El cable no debe estar plegado ni sufrir compresio-

nes.

 El cable de alimentación debe ser sustituido sólo por

técnicos autorizados.

¡Atención! La empresa fabricante declina toda respon-

sabilidad en caso de que estas normas no sean

respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un

ciclo de lavado con detergente y sin ropa, seleccio-

nando el programa a 90ºC sin prelavado.

65 - 100 cm

Datos técnicos

Modelo

AVTL 83

Dimensiones

ancho         40 cm.

altura         85 cm.

profundidad  60 cm.

Capacidad

de 1 a 5 kg.

Conexiones

eléctricas

Ver la placa de características

técnicas aplicada en la máquina

Conexiones

hídricas

presión máxima 1 MPa (10 bar)

presión mínima 0,05 MPa (0,5 bar)

capacidad del cesto 42 litros

Velocidad de

centrifugado

máxima 800 r.p.m.

Programas de

control según la

norma EN 60456

programa 3; temperatura 60ºC;

efectuado con 5 kg. de carga.

Esta máquina cumple con lo

establecido por las siguientes

Directivas de la Comunidad:

- 89/336/CEE del 03/05/89

(Compatibilidad Electromagnética) y

sucesivas modificaciones

- 2006/95/CE

- 2002/96/CE
