Acer AO533 – page 15
Manual for Acer AO533
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.
The following local Manufacturer/Importer is responsible for this declaration:
Product name: Notebook PC
Brand: Acer
Model number: PAV01
Machine type:
Aspire one series; AO533 series
Name of Responsible Party: Acer America Corporation
Address of responsible party: 333 West San Carlos St., San Jose
CA 95110, U. S. A.
Contact person: Acer Representative
Phone No.: 1-254-298-4000
Fax No.: 1-254-298-4147
April 23, 2010
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
CE Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw
And,
Acer Europe SA
Via Cantonale, Centro Galleria 2 6928 Manno Switzerland
Hereby declare that:
Product: Notebook Computer
Trade Name: Acer
Model Number: PAV01
Machine Type: Aspire one series; AO533 series
Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the
necessary steps have been taken and are in force to assure that production units of the same product will continue comply with
the requirements.
R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:
• Article 3.1(a) Health and Safety
-. EN60950-1
-. EN62311
• Article 3.1(b) EMC
-. EN301 489-1
-. EN301 489-3 (Applicable to non-bluetooth wireless keyboard mouse set).
-. EN301 489-7
-. EN301 489-17
-. EN301 489-24
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
• Article 3.2 Spectrum Usages
-. EN300 440-2 (Applicable to non-bluetooth wireless keyboard mouse set).
-. EN300 328
-. EN301 511
-. EN301 893 (Applicable to 5GHz high performance RLAN).
-. EN301 908-1
-. EN301 908-2
EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:
-. EN55022, AS/NZS CISPR22, Class B
-. EN55024
-. EN61000-3-2 Class D
-. EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:
-. EN60950-1
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment
-. The maximum concentration values of the restricted substances by weight in homogenous material are:
Lead
0.1%
Polybrominated Biphenyls (PBB’s)
0.1%
Mercury
0.1%
Polybrominated Diphenyl Ethers (PBDE’s)
0.1%
Hexavalent Chromium
0.1%
Cadmium
0.01%
Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related
product.
Year to begin affixing CE marking 2010.
Apr. 23, 2010
Easy Lai /Manager
Regulation Center, Acer Inc.
Date
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός

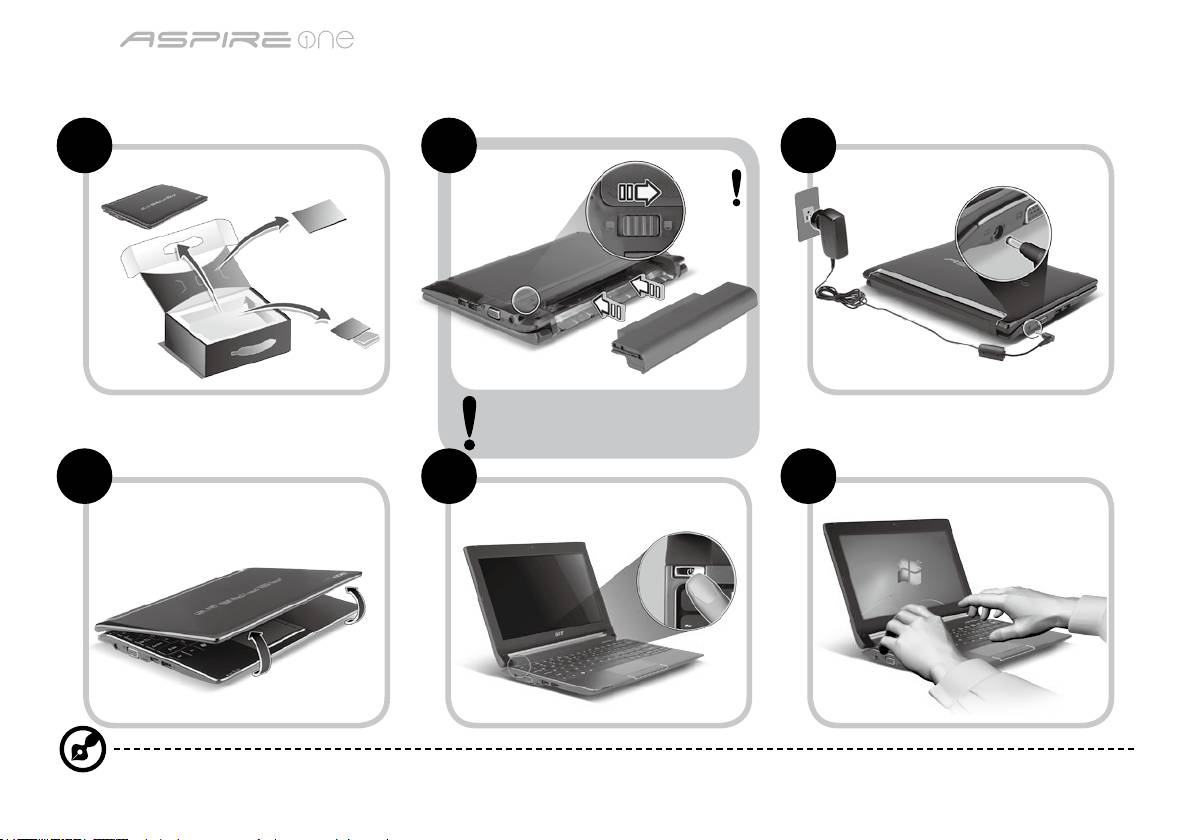

Μόνο για αρχάριους
1 2 3
2-2
3-2
3-1
2-1
Φροντίστε η μπαταρία να είναι
κατάλληλα ασφαλισμένη στη θέση της,
όπως υποδεικνύεται στην εικόνα 2-2.
4 5 6
Οι απεικονίσεις είναι µόνο για αναφορά. Οι πραγµατικές προδιαγραφές των προϊόντων µπορεί να διαφοροποιηθούν.
1
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
Πρώτα από όλα
Θα επιθυμούσαμε να σας ευχαριστήσουμε που επιλέξατε το φορητό υπολογιστή της Acer με σκοπό την αντιμετώπιση των αναγκών σας
για φορητό υπολογιστή.
Οι οδηγοί σας
Για να σας διευκολύνουμε στη χρήση του φορητού υπολογιστή της Acer, έχουμε σχεδιάσει ένα σετ εγχειριδίων χρήσης*:
Πρώτα απ’ όλα, ο Γρήγορος Οδηγός Χρήσης σας διευκολύνει να ξεκινήσετε τη ρύθμιση του υπολογιστή σας.
Για περισσότερες πληροφορίες όσον αφορά τον τρόπο με τον οποίο ο υπολογιστής μπορεί να σας βοηθήσει να αυξήσετε την
παραγωγικότητά σας, ανατρέξτε στον AcerSystem User Guide. Ο οδηγός αυτός περιλαμβάνει λεπτομερείς πληροφορίες σχετικά με
θέματα όπως τα βοηθητικά προγράμματα του συστήματος, την επαναφορά δεδομένων, τις επιλογές επέκτασης και την αντιμετώπιση
προβλημάτων. Επιπλέον, περιλαμβάνει πληροφορίες σχετικά με την εγγύηση καλής λειτουργίας και τους γενικούς κανονισμούς όπως
και τις προειδοποιήσεις ασφαλείας για το φορητό υπολογιστή. Διατίθεται σε μορφή Portable Document Format (PDF) και έχει προ-
εγκατασταθεί στο φορητό υπολογιστή σας.
Σημείωση: Για την προβολή του αρχείου απαιτείται το πρόγραμμα Adobe Reader. Εάν το Adobe Reader δεν είναι εγκατεστημένο
στον υπολογιστή σας, κάνοντας κλικ στο AcerSystem User Guide, θα πραγματοποιηθεί εκτέλεση του προγράμματος
εγκατάστασης του Adobe Reader πρώτα. Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την εγκατάσταση. Για
οδηγίες σχετικά με το πώς θα χρησιμοποιήσετε το πρόγραμμα Adobe Reader, ανατρέξτε στο μενού Βοήθεια και Υποστήριξη.
* ΣΗΜΑΝΤΙΚΗ ΑΝΑΚΟΙΝΩΣΗ: Παρακαλούμε σημειώστε ότι οι οδηγοί που αναφέρονται στο παρόν, σε έντυπη ή
ηλεκτρονική μορφή, παρατίθενται για λόγους παραπομπής και μόνο και, εκτός αν ορίζεται διαφορετικά στις ειδικές
πληροφορίες εγγύησης που περιλαμβάνονται στο Οδηγός Χρήστη AcerSystem, τίποτα που περιλαμβάνεται σε αυτούς
τους οδηγούς δεν θα αποτελεί δήλωση ή εγγύηση της Acer σχετικά με το προϊόν που αγοράσατε. Η Acer αποποιείται
ρητά τυχόν ευθύνης σχετικά με σφάλματα που περιλαμβάνονται στους οδηγούς.
2
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
Ρύθμιση παραμέτρων δικτύου
Ο οδηγός αυτός θα σας βοηθήσει στον καθορισμό των παραμέτρων LAN και των ρυθμίσεων ασύρματου δικτύου, ώστε να
διευκολυνθείτε στη σύνδεσή σας στο Internet.
Εγκατάσταση σύνδεσης LAN
Απλά συνδέστε το καλώδιο LAN στη θύρα Ethernet (RJ-45). Παρακαλούµε ανατρέξτε στο "Δεξιά πλευρά" στη σελίδα 6 για τη θέση
της θύρας Ethernet.
Εγκατάσταση ασύρματης σύνδεσης
1. Πατήστε <Fn> + <F3> για πρόσβαση στη διαχείριση επικοινωνίας. Εδώ μπορείτε να ενεργοποιήσετε τη σύνδεση Wi-Fi κάνοντας κλικ
στο κόκκινο κουμπί δίπλα στο Wi-Fi.
Σημείωση: Η πρόσβαση στις λειτουργίες 3G και Bluetooth είναι εφικτή και από τη διαχείριση επικοινωνίας. Οι συσκευές επικοινωνίας
διαφέρουν ανάλογα με το μοντέλο.
2. Κάντε κλικ στο εικονίδιο στο συρτάρι του συστήματος και επιλέξτε το σημείο ασύρματης πρόσβασης στο οποίο επιθυμείτε να
συνδεθείτε.
Εισαγωγή κάρτας SIM 3G (ορισμένα μοντέλα μόνο)
Αφαιρέστε τη μπαταρία και τοποθετήστε με προσοχή μια κάρτα SIM 3G στην υποδοχή κάρτας SIM 3G. Παρακαλούμε ανατρέξτε στην
ενότητα "Πίσω όψη & Άποψη βάσης" στη σελίδα 6 για τη θέση της υποδοχής κάρτας SIM 3G.
3
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
Κάτοψη
Ξενάγηση στο Aspire One
# Εικονίδιο Στοιχείο Περιγραφή
Μετά από την εγκατάσταση του υπολογιστή όπως
1
Κάμερα διαδικτύου
Κάμερα διαδικτύου για επικοινωνία βίντεο (Η σύνθεση
απεικονίζεται στην ενότητα Μόνο για αρχάριους, θα σας
Acer Crystal Eye
ενδέχεται να ποικίλλει ανάλογα με το μοντέλο).
περιγράψουµε τα διάφορα µέρη του νέου σας φορητού
2
Μικρόφωνο Εσωτερικό μικρόφωνο για στερεοφωνικές
ηχογραφήσεις.
υπολογιστή Acer.
3
Οθόνη απεικόνισης Αποκαλούμενη επίσης Οθόνη Υγρών Κρυστάλλων
(Liquid-Crystal Display; LCD), απεικονίζει την έξοδο του
υπολογιστή (Η σύνθεση ενδέχεται να ποικίλλει ανάλογα
με το μοντέλο).
4
Κουμπί τροφοδοσίας Ενεργοποιεί και απενεργοποιεί τον υπολογιστή.
5
Πληκτρολόγιο Χρησιμοποιείται για την καταχώρηση δεδομένων στον
υπολογιστή.
6
Ενδείκτης
Δηλώνει την κατάσταση τροφοδοσίας του υπολογιστή.
1
τροφοδοσίας
1
Ενδείκτης μπαταρίας
Δηλώνει την κατάσταση της μπαταρίας του υπολογιστή.
1. Φόρτιση: Η ενδεικτική λυχνία κατά τη φόρτιση της
μπαταρίας μετατρέπεται σε πορτοκαλί.
2. Πλήρως φορτισμένη: Η ενδεικτική λυχνία
μετατρέπεται σε μπλε όταν βρίσκεται σε λειτουργία
εναλλασσόμενου ρεύματος (AC).
Ενδείκτης HDD Δηλώνει πότε είναι ενεργοποιημένη η μονάδα του
σκληρού δίσκου.
Ενδεικτική λυχνία
Δηλώνει την κατάσταση της επικοινωνίας ασύρματου
1
επικοινωνίας
LAN/3G.
Μπλε λυχνία
Πορτοκαλί λυχνία
Όχι αναμμένη
αναμμένη
αναμμένη
3G ενεργό/
WiFi ενεργό
3G ανενεργό/
3G ανενεργό/
3G ενεργό/
WiFi ενεργό
WiFi ανενεργό
WiFi ανενεργό
7
Κουμπιά κλικ
Το κουμπιά, αριστερό και δεξιό, λειτουργούν σαν τα
(αριστερό και δεξιό)
κουμπιά, αριστερό και δεξιό, του ποντικιού.
8
Ταμπλέτα αφής Συσκευή κατάδειξης ευαίσθητη στην αφή που λειτουργεί
ως ποντίκι υπολογιστή.
9
Στήριγμα παλάμης Άνετος χώρος στήριξης των χεριών κατά τη χρήση του
υπολογιστή.
1.
Οι ενδεικτικές λυχνίες της πρόσοψης είναι ορατές ακόμη και όταν το καπάκι του υπολογιστή είναι κλειστό.
4
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
Πρόσοψη με το καπάκι κλειστό
# Εικονίδιο Στοιχείο Περιγραφή
1
Ενδεικτικές λυχνίες
Δίοδοι φωτοεκπομπής (LED) οι οποίες
κατάστασης
ανάβουν για να δηλώσουν την κατάσταση
των λειτουργιών του υπολογιστή και των
διαφόρων εξαρτημάτων.
Αριστερή πλευρά
2
Τζακ εισόδου
Συνδέεται σε προσαρμογέα
συνεχούς ρεύματος
εναλλασσόμενου ρεύματος (AC).
(DC)
3
Θύρα εξωτερικής
Συνδέεται σε συσκευή απεικόνισης
οθόνης απεικόνισης
(π.χ. εξωτερικό μόνιτορ, προβολέα LCD).
(VGA)
4
Θύρα USB 2.0 Συνδέεται σε συσκευές USB 2.0
(π.χ. ποντίκι USB, κάμερα USB).
5
Σειρά
Γρήγορος οδηγός
Σειρά
Γρήγορος οδηγός
Δεξιά πλευρά
# Εικονίδιο Στοιχείο Περιγραφή
5
Αναγνώστης καρτών
Δέχεται Secure Digital (SD), MultiMediaCard
πολλών-σε-1
(MMC), Memory Stick (MS), Memory Stick
PRO (MS PRO)), και xD-Picture Card (xD).
Σημείωση: Πιέστε για αφαίρεση/τοποθέτηση
της κάρτας. Δυνατότητα λειτουργίας μόνο
μίας κάρτας κάθε φορά.
6
Τζακ εισόδου
Δέχεται εισόδους από εξωτερικά μικρόφωνα.
μικροφώνου
Τζακ ακουστικών/
Συνδέεται σε συσκευές με γραμμή εξόδου
ηχείου/γραμμής εξόδου
ακουστικού σήματος (π.χ. ηχεία, ακουστικά).
7
Θύρα USB 2.0 Συνδέεται σε συσκευές USB 2.0 (π.χ. ποντίκι
USB).
8
Υποδοχή λουκέτου
Συνδέεται σε λουκέτο ασφαλείας υπολογιστή
τύπου Kensington
συμβατό με Kensington.
9
Θύρα Ethernet (RJ-45) Συνδέεται σε δίκτυο Ethernet 10/100.
Πίσω όψη & Άποψη βάσης
10
Φατνίο μπαταρίας Περιέχει το πακέτο μπαταρίας του
υπολογιστή.
11
Υποδοχή κάρτας
Δέχεται κάρτα SIM 3G για δυνατότητα
SIM 3G
σύνδεσης 3G (ορισμένα μοντέλα μόνο).
12
Μάνδαλο απασφάλισης
Απασφαλίζει τη μπαταρία για αφαίρεση.
μπαταρίας
13
Λουκέτο μπαταρίας Ασφαλίζει τη μπαταρία στη θέση της.
14
Θυρίδες εξαερισμού και
Διατηρούν τον υπολογιστή σε χαμηλή
ανεμιστήρας ψύξης
θερμοκρασία, ακόμη και ύστερα από
παρατεταμένη χρήση.
Σημείωση: Μην καλύπτετε ή παρεμποδίζετε
το άνοιγμα του ανεμιστήρα.
15
Ηχείο Εκπέμπει ήχο από τον υπολογιστή σας.
6
Σειρά
Γρήγορος οδηγός
Περιβάλλον
Θερμοκρασία:
Λειτουργίας: 5°C έως 35°C
Μη λειτουργίας: -20°C έως 65°C
Υγρασία (µη συμπυκνούμενη):
Λειτουργίας: 20% έως 80%
Μη λειτουργίας: 20% έως 80%
7
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
© 2010 Tüm Hakları Saklıdır
Aspire One Serisi Hızlı Başlama Kılavuzu
Orijinal İhraç: 04/2010
Aspire One Serisi Dizüstü Bilgisayarı
Model numarası: ____________________________
Seri Numarası: _____________________________
Satın alma tarihi: ____________________________
Satın alma yeri: _____________________________
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.
The following local Manufacturer/Importer is responsible for this declaration:
Product name: Notebook PC
Brand: Acer
Model number: PAV01
Machine type:
Aspire one series; AO533 series
Name of Responsible Party: Acer America Corporation
Address of responsible party: 333 West San Carlos St., San Jose
CA 95110, U. S. A.
Contact person: Acer Representative
Phone No.: 1-254-298-4000
Fax No.: 1-254-298-4147
April 23, 2010
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
CE Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw
And,
Acer Europe SA
Via Cantonale, Centro Galleria 2 6928 Manno Switzerland
Hereby declare that:
Product: Notebook Computer
Trade Name: Acer
Model Number: PAV01
Machine Type: Aspire one series; AO533 series
Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the
necessary steps have been taken and are in force to assure that production units of the same product will continue comply with
the requirements.
R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:
• Article 3.1(a) Health and Safety
-. EN60950-1
-. EN62311
• Article 3.1(b) EMC
-. EN301 489-1
-. EN301 489-3 (Applicable to non-bluetooth wireless keyboard mouse set).
-. EN301 489-7
-. EN301 489-17
-. EN301 489-24
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
• Article 3.2 Spectrum Usages
-. EN300 440-2 (Applicable to non-bluetooth wireless keyboard mouse set).
-. EN300 328
-. EN301 511
-. EN301 893 (Applicable to 5GHz high performance RLAN).
-. EN301 908-1
-. EN301 908-2
EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:
-. EN55022, AS/NZS CISPR22, Class B
-. EN55024
-. EN61000-3-2 Class D
-. EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:
-. EN60950-1
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment
-. The maximum concentration values of the restricted substances by weight in homogenous material are:
Lead
0.1%
Polybrominated Biphenyls (PBB’s)
0.1%
Mercury
0.1%
Polybrominated Diphenyl Ethers (PBDE’s)
0.1%
Hexavalent Chromium
0.1%
Cadmium
0.01%
Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related
product.
Year to begin affixing CE marking 2010.
Apr. 23, 2010
Easy Lai /Manager
Regulation Center, Acer Inc.
Date
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
Başlayanlar için
1 2 3
2-2
3-2
3-1
2-1
2-2’de gösterildiği gibi pilin yerine
oturmuş olduğundan emin olun.
4 5 6
Resimler yalnızca referans içindir. Gerçek ürün spesikasyonları çeşitlilik gösterebilir.
1
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
İlk Yapılacaklar
Taşınabilir bilgisayar ihtiyacınızı karşılamak için Acer dizüstü bilgisayarı tercih ettiğiniz için teşekkür ederiz.
Kılavuzlarınız
Acer dizüstü bilgisayarınızı kullanırken kolaylık sağlaması amacıyla bir kaç kılavuz tasarladık*:
Hızlı Başvuru Kılavuzu, bilgisayarınızın kurulumuna başlarken size yardımcı olur.
Bilgisayarınızın üretkenliğiniz üzerindeki etkisini arttırmak için lütfen AcerSystem User Guide göz gezdirin. Bu kılavuz sistem hizmet
programları, veri düzeltme, genişletme seçenekleri ve arıza giderme üzerine detaylı bilgiler içermektedir. Buna ek olarak bilgisayarınızla
ilgili garanti bilgileri, genel kuralları ve güvenlik uyarılarını içerir. Bu, bilgisayarınıza önceden yüklenmiş şekilde PDF dosya formatında
gelmektedir.
Not: Dosyayı açabilmeniz için Adobe Reader gerekmektedir. Bilgisayarınızda Adobe Reader yüklü değilse AcerSystem User
Guide tıklayarak Adobe Reader kurulum programını çalıştırabilirsiniz. Yüklemeyi tamamlamak için ekrandaki talimatları izleyin.
Adobe Reader programını kullanma üzerinde talimatlar için Yardım ve Destek menüsüne erişin.
* ÖNEMLİ NOT: Gerek basılı gerek elektronik formatta olsun, burada adı geçen kılavuzlar sadece yol gösterme amaçlı
olup AcerSystem User Guide özel garanti bilgileri dışında Acer, satın aldığınız ürün ile ilgili kılavuz bilgileri üzerine
açıklama yapmak ya da güvence vermek sorumluluğunda değildir. Acer, bu kılavuzlarda bulunan hatalardan kaynaklı
hiçbir mesuliyeti kabul etmez.
2
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
Şebeke yapılandırması
Bu kılavuz İnternete bağlanabilmeniz için LAN ve kablosuz ağ ayarlarınızı yapılandırmanıza yardımcı olur.
LAN bağlantısı kurulumu
LAN kablosunu Ethernet (RJ-45) portuna takın. Ethernet portunun yeri için lütfen sayfa 6’deki “Sağ görünüm” bölümüne bakın.
Kablosuz bağlantı kurulumu
1. <Fn> + <F3> tuşlarına basarak iletişim yöneticisine giriş yapın Buradan Wi-Fi’nin aynındaki kırmızı düğmeye tıklayarak Wi-Fi
bağlantısını açabilirsiniz.
Not: 3G ve Bluetooth’a iletişim yöneticisinden de ulaşılabilir. İletişim aygıtları modele göre farklılık gösterir.
2. Sistem tepsisindeki
simgesini tıklayın ve bağlantı yapmak istediğiniz kablosuz erişim noktasını seçin.
Bir 3G SIM kartı takma (sadece belli modellerde)
Pili çıkartın ve 3G SIM kartını dikkatli bir şekilde 3G SIM kartı yuvasına takın. 3G SIM kartı yuvasının yeri için lütfen sayfa 6’deki
“Arka görünüm & Taban görünümü” başlığına bakın.
3
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
Üstten görünüş
Aspire One turunuz
# Simge Öğe Tanım
Başlayanlar için bölümünde gösterildiği gibi bilgisayarınızı
1
Acer Crystal Eye
Video iletişimi için Web kamerası
ayarladıktan sonra, yeni Acer dizüstü bilgisayarınızı daha
video kamera
(yapılandırma modellere göre farklı olabilir).
yakından tanıtalım.
2
Mikrofon Ses kaydı için dahili mikrofon.
3
Görüntü ekranı Sıvı Kristalli Görüntü (LCD) olarak da bilinir
ve bilgisayar çıktılarını gösterir (yapılandırma
modellere göre farklı olabilir).
4
Güç düğmesi Bilgisayarı açar ve kapatır.
5
Klavye Bilgisayarınıza veri girebilmek için.
1
6
Güç göstergesi
Bilgisayarın güç durumunu gösterir.
1
Batarya göstergesi
Bilgisayarın pil durumunu gösterir.
1. Şarj oluyor: Pil şarj olurken ışık kehribar
renginde yanar.
2. Tamamen şarj oldu: AC modundayken ışık
mavi yanar.
HDD göstergesi Sabit diskin etkin olduğunu gösterir.
1
İletişim göstergesi
Kablosuz LAN/3G iletişiminin durumunu
gösterir.
Mavi ışık açık Turuncu ışık
Yanmıyor
açık
3G açık/WiFi açık
3G kapalı/
3G kapalı/
3G açık/WiFi kapalı
WiFi açık
WiFi kapalı
7
Tuşlar (sol ve sağ) Sol ve sağ tuşlar, bilgisayar faresinin sağ ve
sol tuşları ile aynı fonksiyondadır.
8
Dokunmatik yüzey Bilgisayar faresi gibi fonksiyonu olan,
dokunmaya duyarlı işaret aygıtı.
9
Palmrest Bilgisayarı kullanırken ellerinizi destekleyen
rahat bir alan.
1. Ön panel göstergeleri bilgisayar kapağı kapalı olsa bile görülebilir.
4
Serisi
Hızlı Başlama Kılavuzu
Serisi
Hızlı Başlama Kılavuzu
Kapalı ön görünüm
# Simge Öğe Tanım
1
Durum göstergeleri Bilgisayar fonksiyonu ve parçalarının
durumunu göstermek için yanan Elektro
Işıklı Diod (LED).
Sol görünüm
2
DC-in jakı AC adaptöre bağlanır.
3
Harici görüntü (VGA)
Bir görüntü aygıtına bağlar (örneğin, harici
portu
monitör, LCD projektör).
4
USB 2.0 portu USB 2.0 cihazlara bağlar (örneğin, USB
mouse, USB kamera).
5
