First things first

We would like to thank you for making an Acer notebook your choice for

meeting your mobile computing needs.

Your guides

To help you use your Acer notebook, we have designed a set of guides:

First off, the poster helps you get started with setting up your computer.

The TravelMate Series Generic User Guide contains useful information applying

to all models in the TravelMate product series. It covers basic topics such as

using the keyboard and audio, etc. Please understand that due to its nature, the

Generic User Guide as well as the AcerSystem User Guide mentioned below will

occasionally refer to functions or features which are only contained in certain

models of the series, but not necessarily in the model you purchased. Such

instances are marked in the text with language such as "only for certain

models".

The Quick Guide introduces you to the basic features and functions of your new

computer. For more on how your computer can help you to be more productive,

please refer to the AcerSystem User Guide. This guide contains detailed

information on such subjects as system utilities, data recovery, expansion

options and troubleshooting. In addition it contains warranty information and

the general regulations and safety notices for your notebook. It is available in

Portable Document Format (PDF) and comes preloaded on your notebook.

Follow these steps to access it:

1 Click on Start > All Programs > AcerSystem.

2 Click on AcerSystem User Guide.

Note: Viewing the file requires Adobe Reader. If Adobe Reader is not

installed on your computer, clicking on AcerSystem User Guide will run the

Adobe Reader setup program first. Follow the instructions on the screen to

complete the installation. For instructions on how to use Adobe Reader,

access the Help and Support menu.

4

Your Acer notebook tour

After setting up your computer as illustrated in the poster, let us show you

around your new Acer notebook.

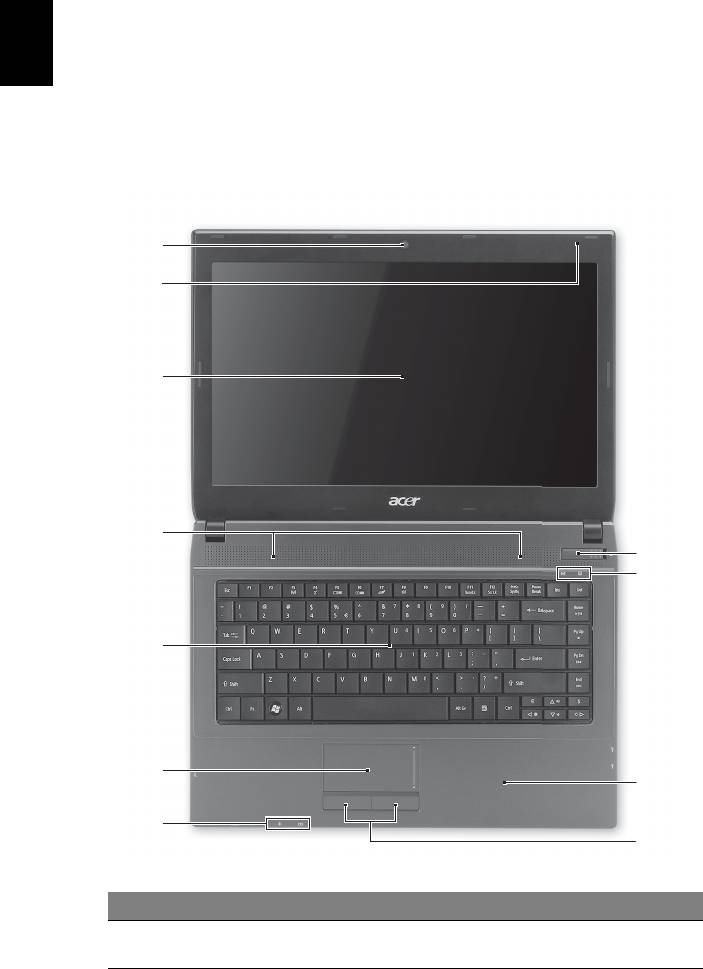

Top view

# Icon Item Description

1 Acer Crystal Eye

Web camera for video communication

webcam

(only for certain models).

5

English

# Icon Item Description

2 Microphone Internal microphone for recording sound.

3 Display screen Also called Liquid-Crystal Display (LCD),

displays computer output

(configuration may vary by model).

4 Speakers Left and right speakers deliver stereo

audio output.

5 Keyboard For entering data into your computer.

6 Touchpad Touch-sensitive pointing device which

functions like a computer mouse.

7

1

Indicates the computer's power status.

Power indicator

1

Indicates the computer's battery status.

Battery indicator

1. Charging: The light shows amber when

the battery is charging.

2. Fully charged: The light shows blue

when in AC mode.

8 Click buttons (left

The left and right buttons function like

and right)

the left and right mouse buttons.

9 Palmrest Comfortable support area for your hands

when you use the computer.

10 Communication

Indicates the computer's wireless

indicator

connectivity device status.

HDD indicator Indicates when the hard disk drive is

active.

11 Power switch Turns the computer on and off.

1. The front panel indicators are visible even when the computer cover is closed up.

Note: The exact configuration of your PC depends on the model

purchased.

6

Hotkeys

The computer employs hotkeys or key combinations to access most of the

computer's controls like screen brightness and volume output.

English

To activate hotkeys, press and hold the <Fn> key before pressing the other key

in the hotkey combination.

Hotkey Icon Function Description

<Fn> + <F3> Communication

Enables / disables the computer's

communication devices. (Communication

key

devices may vary by configuration.)

<Fn> + <F4> Sleep

Puts the computer in Sleep mode.

<Fn> + <F5> Display toggle

Switches display output between the

display screen, external monitor

(if connected) and both.

<Fn> + <F6> Display off

Turns the display screen backlight off to

save power. Press any key to return.

<Fn> + <F7> Touchpad

Turns the internal touchpad on and off.

toggle

<Fn> + <F8> Speaker toggle

Turns the speakers on and off.

<Fn> + <F11>

NumLk

NumLock

Turns the embedded numeric keypad on

or off.

<Fn> + <F12>

Scr Lk

Scroll Lock

When Scroll Lock is on, the screen moves

one line up or down when you press the

up or down arrow keys respectively.

Scroll Lock does not work with some

applications.

<Fn> + < >

Brightness up

Increases the screen brightness.

<Fn> + < >

Brightness

Decreases the screen brightness.

down

<Fn> + < >

Volume up

Increases the sound volume.

<Fn> + < >

Volume down

Decreases the sound volume.

<Fn> +

Play/Pause

Play or pause a selected media file.

<Home>

<Fn> +

Stop

Stop playing the selected media file.

<Pg Up>

<Fn> +

Previous

Return to the previous media file.

<Pg Dn>

<Fn> +

Next

Jump to the next media file.

<End>

7

English

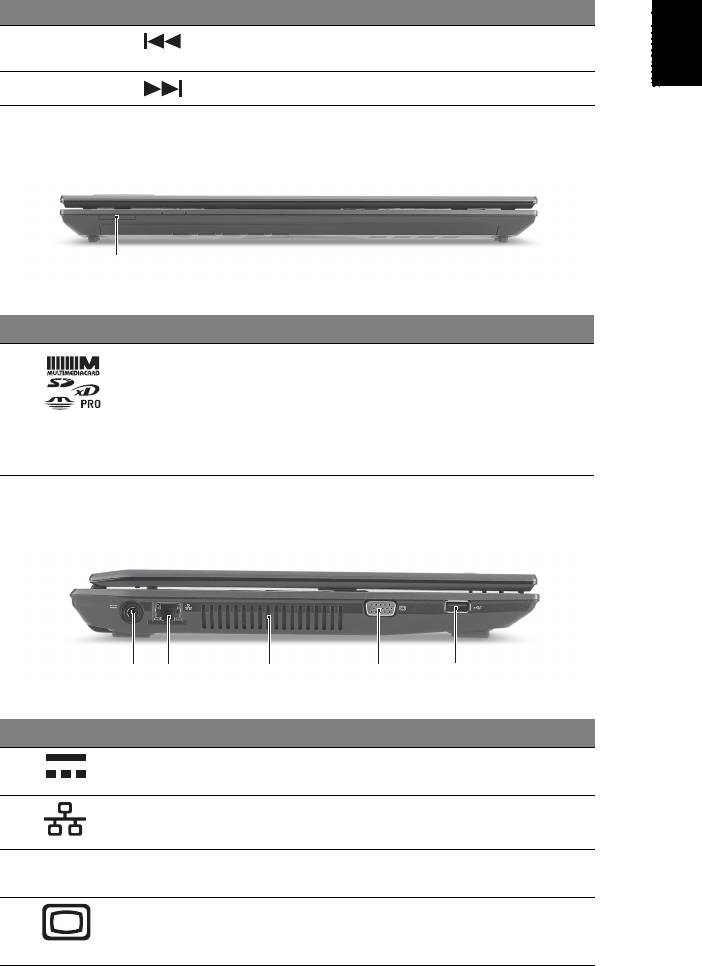

Closed front view

1

# Icon Item Description

1Multi-in-1 card

Accepts Secure Digital (SD), MultiMediaCard

reader

(MMC), Memory Stick (MS), Memory Stick

PRO (MS PRO), xD-Picture Card (xD).

Note: Push to remove/install the card. Only

one card can operate at any given time.

Left view

21345

# Icon Item Description

1 DC-in jack Connects to an AC adapter.

2 Ethernet (RJ-45)

Connects to an Ethernet 10/100/1000-based

port

network.

3 Ventilation slots Enable the computer to stay cool, even after

prolonged use.

4 External display

Connects to a display device

(VGA) port

(e.g., external monitor, LCD projector).

5 USB 2.0 port Connect to USB 2.0 devices

(e.g., USB mouse, USB camera).

4

Votre visite guidée du notebook

Acer

Après avoir configuré votre ordinateur comme illustré dans le poster, nous

allons vous faire explorer votre nouveau notebook Acer.

Vue supérieure

# Icône Élément Description

1Webcam

Webcam pour communication video

Acer Crystal Eye

(seulement pour certains modèles).

5

# Icône Élément Description

2 Microphone Microphone interne pour l'enregistrement

sonore.

3 Écran d’affichage Également appelé écran LCD (Liquid

Crystal Display), affiche les données de

l'ordinateur (la configuration peut varier

en fonction du modèle).

4 Haut-parleurs Les haut-parleurs de gauche et de droite

produisent une sortie audio stéréo.

5 Clavier Pour l’entrée des informations dans votre

ordinateur.

6 Touchpad Périphérique de pointage sensible au

touché qui fonctionne comme une souris.

7 Indicateur

Indique l’état d’alimentation de

1

l’ordinateur.

dalimentation

Indicateur de

Indique l’état de la pile de l’ordinateur.

1

1. Charge : La diode est orange lorsque la

batterie

batterie se recharge.

2. Pleine charge : La diode est bleue en

mode secteur.

8 Boutons

Le bouton gauche et le bouton droit

(gauche et droit)

fonctionnent comme le bouton gauche et

le bouton droit d’une souris.

9 Repose mains Zone de support confortable pour vos

mains lorsque vous utilisez l’ordinateur.

10 Indicateur de

Indique l’état du périphérique de

communication

connectivité sans fil de l’ordinateur.

Indicateur du

Indique l’activité du disque dur.

disque dur

11 Interrupteur

Met l’ordinateur sous tension et hors

d'alimentation

tension.

1. Les indicateurs du panneau avant sont visibles même lorsque l’écran LCD est

fermé.

Remarque : La configuration exacte de votre ordinateur dépend

du modèle acheté.

6

Touches spéciales

L’ordinateur emploie des touches spéciales (combinaisons de touches) pour

accéder à la plupart des contrôles de l’ordinateur comme la luminosité de

l’écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche <Fn> avant

d’appuyer sur l’autre touche dans la combinaison de la touche spéciale.

Touche spéciale Icône Fonction Description

<Fn> + <F3> Touche

Active/désactive les périphériques de

communication de l’ordinateur.

Communication

(Les périphériques de communication

peuvent varier en fonction de la

configuration.)

<Fn> + <F4> Sommeil

Place l’ordinateur en mode de Sommeil.

<Fn> + <F5> Choix de

Permet de permuter l’affichage entre

l’écran d’affichage, le moniteur externe

l’affichage

(s’il est connecté) et les deux.

<Fn> + <F6> Affichage

Désactive le rétro éclairage de l’écran

pour économiser l’énergie. Appuyez sur

éteint

une touche pour le rallumer.

<Fn> + <F7> Touchpad

Active et désactive le touchpad.

<Fn> + <F8> Haut-parleur

Active et désactive les haut-parleurs.

<Fn> + <F11>

NumLk

NumLock

Active ou désactive le pavé numérique

intégré.

<Fn> + <F12>

Scr Lk

Scroll Lock

Quand Arrêt Défil est allumé, l’écran se

déplace d’une ligne vers le haut ou le

bas quand vous appuyez sur la touche

fléchée vers le haut ou le bas

respectivement. Cette touche de

verrouillage ne fonctionne pas avec

certaines applications.

<Fn> + < >

Accroissement

Augmente la luminosité de l'écran.

de la luminosité

<Fn> + < >

Décroissement

Diminue la luminosité de l’écran.

de la luminosité

<Fn> + < >

Volume +

Augmente le volume sonore.

<Fn> + < >

Volume -

Diminue le volume sonore.

<Fn> +

Lecture/Pause

Lisez ou effectuez une pause d’un

fichier multimédia sélectionné.

<Origine>

<Fn> +

Arrêter

Arrêtez la lecture du fichier multimédia

sélectionné.

<Pg préc.>

7

Touche spéciale Icône Fonction Description

<Fn> +

Précédent

Retournez au fichier multimédia

précédent.

<Pg suiv.>

<Fn> + <Fin> Suiv

Passez au fichier multimédia suivant.

Vue frontale fermée

# Icône Élément Description

1Lecteur de

Accepte une carte mémoire Secure Digital (SD),

cartes

MultiMediaCard (MMC), Memory Stick (MS),

multiples en un

Memory Stick Pro (MS PRO), et xD-Picture (xD).

Remarque : Poussez pour retirer/installer la

carte. Seule une carte peut fonctionner à un

moment donné.

Vue gauche

# Icône Élément Description

1 Prise

Se connecte à l’adaptateur secteur.

d’alimentation

2 Port Ethernet

Se connecte à un réseau Ethernet 10/100/

RJ-45

1000 Base.

3 Fentes de

Permettent à l’ordinateur de rester froid,

ventilation

même après une longue utilisation.

4 Port d’affichage

Se connecte à un périphérique d’affichage

(VGA) externe

(p.ex. un moniteur externe, un projecteur

LCD).

8

# Icône Élément Description

5 Port USB 2.0 Se connectent à des périphériques USB 2.0

(p.ex. une souris USB, une caméra USB).

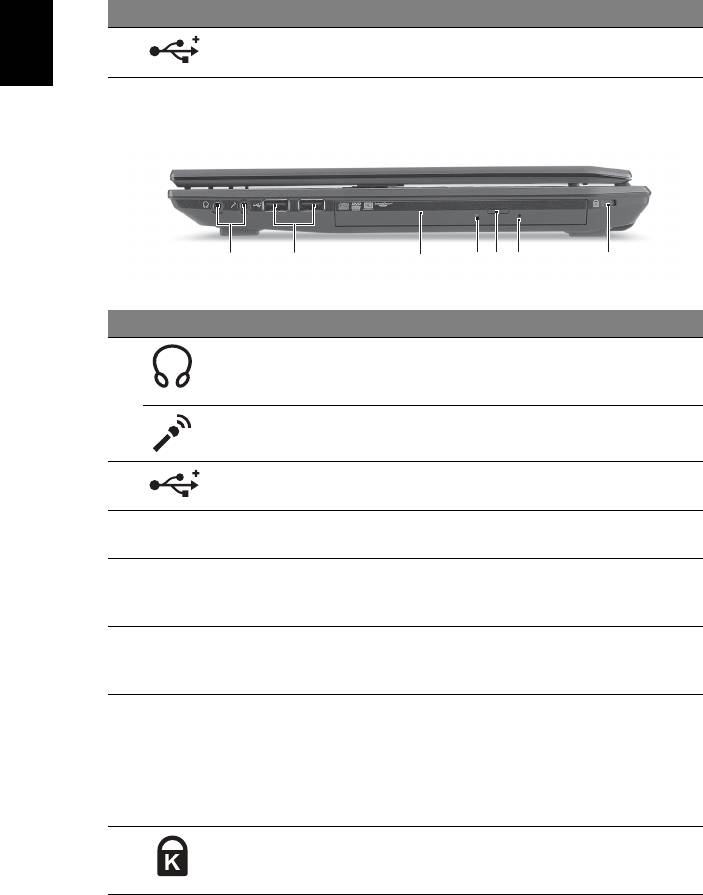

Vue droite

# Icône Élément Description

1 Prise de sortie

Se connecte à des périphériques audio en

audio/haut-

sortie (p.ex. haut-parleurs ou un casque

parleurs/casque

stéréo).

Prise microphone Accepte les entrées de microphones

externes.

2 Port USB 2.0 Se connectent à des périphériques USB 2.0

(p.ex. une souris USB, une caméra USB).

3 Lecteur optique Lecteur optique interne, accepte les CD ou

les DVD.

4 Indicateur d’accès

S’allume lorsque le lecteur optique est actif.

du disque

optique

5 Bouton d’éjection

Éjecte le disque optique du lecteur.

du lecteur

optique

6 Trou d’éjection

Éjecte le plateau du lecteur optique lorsque

d’urgence

l’ordinateur est hors tension.

Remarque : Insérez un trombone dans le

trou d’éjection d’urgence pour éjecteur le

plateau du lecteur optique même quand

l'ordinateur est éteint.

7 Fente pour

Se connecte à un cadenas de sécurité pour

cadenas

ordinateur Kensington.

Kensington
