TravelMate Notebook Series

Quick Guide

© 2010 All Rights Reserved.

TravelMate Notebook Series Quick Guide

Original Issue: 04/2010

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

3

First things first

We would like to thank you for making an Acer notebook your choice for

meeting your mobile computing needs.

Your guides

To help you use your Acer notebook, we have designed a set of guides:

First off, the setup poster helps you get started with setting up your computer.

The TravelMate Series Generic User Guide contains useful information applying

to all models in the TravelMate product series. It covers basic topics such as

using the keyboard and audio, etc. Please understand that due to its nature, the

AcerSystem User Guide mentioned below will occasionally refer to functions or

features which are only contained in certain models of the series, but not

necessarily in the model you purchased. Such instances are marked in the text

with language such as "only for certain models".

This Quick Guide introduces you to the basic features and functions of your new

computer. For more on how your computer can help you to be more productive,

please refer to the AcerSystem User Guide. This guide contains detailed

information on such subjects as system utilities, data recovery, expansion

options and troubleshooting. In addition it contains warranty information and

the general regulations and safety notices for your notebook. It is available in

Portable Document Format (PDF) and comes preloaded on your notebook.

Follow these steps to access it:

1 Click on Start > All Programs > AcerSystem.

2 Click on AcerSystem User Guide.

Note: Viewing the file requires Adobe Reader. If Adobe Reader is not

installed on your computer, clicking on AcerSystem User Guide will run the

Adobe Reader setup program first. Follow the instructions on the screen to

complete the installation. For instructions on how to use Adobe Reader,

access the Help and Support menu.

4

Your Acer notebook tour

After setting up your computer as illustrated in the setup poster,

let us show you around your new Acer notebook.

Top view

# Icon Item Description

1 Acer Crystal Eye

Web camera for video communication.

webcam

(only for certain models)

2 Microphones Stereo internal microphones for sound

recording.

3 Display screen Also called Liquid-Crystal Display (LCD),

displays computer output (Configuration

may vary by models).

5

# Icon Item Description

4 Keyboard For entering data into your computer.

5Acer Bio-

The center button serves as the Acer Bio-

Protection

Protection fingerprint reader, supporting

fingerprint reader

Pre-Boot Authentication (PBA) computer

protection, Acer FingerLaunch.

6 Click buttons

The left and right buttons function like

(left and right)

the left and right mouse buttons.

7 Touchpad Touch-sensitive pointing device which

functions like a computer mouse.

8 Power switch Turns the computer on and off.

Acer PowerSmart

Puts your computer into power-saving

P

key

mode (configuration may vary by model).

P key Programmable key (configuration may

vary by model).

9 Optical drive eject

Ejects the optical disk from the drive.

button

10 Communication

Indicates the computer’s wireless

indicator

connectivity device status.

Hotkeys

The computer employs hotkeys or key combinations to access most of the

computer's controls like screen brightness and volume output.

To activate hotkeys, press and hold the <Fn> key before pressing the other key

in the hotkey combination.

Hotkey Icon Function Description

<Fn> + <F3> Communication Enables / disables the computer’s

communication devices.

(Communication devices may vary by

configuration.)

<Fn> + <F4> Sleep Puts the computer in Sleep mode.

<Fn> + <F5> Display toggle Switches display output between the

display screen, external monitor (if

connected) and both.

6

Hotkey Icon Function Description

<Fn> + <F6> Display off Turns the display screen backlight off

to save power. Press any key to

return.

<Fn> + <F7> Touchpad

Turns the touchpad on and off.

toggle

<Fn> + <F8> Speaker toggle Turns the speakers on and off.

<Fn> + < >

Volume up Increases the sound volume.

<Fn> + < >

Volume down Decreases the sound volume.

<Fn> + < >

Brightness up Increases the screen brightness.

<Fn> + < >

Brightness

Decreases the screen brightness.

down

Closed front view

1

2

3

# Icon Item Description

1 Power indicator Indicates the computer's power

status.

Battery indicator Indicates the computer's battery

status.

1. Charging: The light shows amber

when the battery is charging.

2. Fully charged: The light shows

blue when in AC mode.

HDD indicator Indicates when the hard disk drive

is active.

7

# Icon Item Description

2 Multi-in-1 card reader Accepts Secure Digital (SD),

MultiMediaCard (MMC), Memory

Stick (MS), Memory Stick PRO (MS

PRO), xD-Picture Card (xD).

Note: Push to remove/install the

card. Only one card can operate at

any given time.

3 Speakers Front left and front right speakers

deliver stereo audio output.

Rear view

# Icon Item Description

1 Battery Provides power for the computer to be used while

unplugged.

4

Votre visite guidée du notebook

Acer

Après avoir configuré votre ordinateur comme illustré dans le poster, nous

allons vous faire explorer votre nouveau notebook Acer.

Vue supérieure

1

2

3

10

9

8

4

5

7

6

# Icône Élément Description

1Webcam

Webcam pour communication vidéo

Acer Crystal Eye

(seulement pour certains modèles).

2 Microphones Microphones stéréo internes pour

l’enregistrement sonore.

5

# Icône Élément Description

3 Écran d’affichage Également appelé écran LCD (Liquid

Crystal Display), affiche les données de

l’ordinateur (La configuration peut varier

en fonction des modèles).

4 Clavier Pour l’entrée des informations dans votre

ordinateur.

5 Lecteur d’empreinte

Le bouton central sert de lecteur

digitale Acer Bio-

d’empreinte digitale Acer Bio-Protection

Protection

prenant en charge l’authentification

préalable à l’initialisation, la protection

de l’ordinateur, Acer FingerLaunch.

6 Boutons

Le bouton gauche et le bouton droit

(gauche et droit)

fonctionnent comme le bouton gauche et

le bouton droit d’une souris.

7 Touchpad Périphérique de pointage sensible au

touché qui fonctionne comme une souris.

8 Interrupteur

Met l’ordinateur sous tension et hors

d'alimentation

tension.

Touche

Place votre ordinateur en mode

P

Acer PowerSmart

d’économie d’énergie (la configuration

peut varier en fonction du modèle).

Touche P Touche programmable (la configuration

peut varier en fonction du modèle).

9 Bouton d’éjection du

Éjecte le disque optique du lecteur.

lecteur optique

10 Indicateur de

Indique l’état du périphérique de

communication

connectivité sans fil de l’ordinateur.

6

Touches spéciales

L’ordinateur emploie des touches spéciales (combinaisons de touches) pour

accéder à la plupart des contrôles de l’ordinateur comme la luminosité de

l’écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche <Fn> avant

d’appuyer sur l’autre touche dans la combinaison de la touche spéciale.

Touche

Icône Fonction Description

spéciale

<Fn> + <F3> Communication Active/désactive les périphériques de

communication de l’ordinateur.

(Les périphériques de

communication peuvent varier en

fonction de la configuration.)

<Fn> + <F4> Sommeil Place l’ordinateur en mode de

Sommeil.

<Fn> + <F5> Choix de

Permet de permuter l’affichage

l’affichage

entre l’écran d’affichage, le

moniteur externe (s’il est connecté)

et les deux.

<Fn> + <F6> Affichage

Désactive le rétro éclairage de

éteint

l’écran pour économiser l’énergie.

Appuyez sur une touche pour le

rallumer.

<Fn> + <F7> Touchpad Met l’ordinateur sous tension et hors

tension.

<Fn> + <F8> Haut-parleur Active et désactive les haut-parleurs.

<Fn> + < >

Volume + Augmente le volume sonore.

<Fn> + < >

Volume - Diminue le volume sonore.

<Fn> + < >

Accroissement

Augmente la luminosité de l'écran.

de la luminosité

<Fn> + < >

Décroissement

Diminue la luminosité de l’écran.

de la luminosité

7

Vue frontale fermée

1

2

3

# Icône Élément Description

1 Indicateur

Indique l’état d’alimentation de

d’alimentation

l’ordinateur.

Indicateur de batterie Indique l’état de la pile de l’ordinateur.

1. Charge : La lumière est orange

lorsque la pile se recharge.

2. Pleine charge : La diode est bleue en

mode secteur.

Indicateur du

Indique l’activité du disque dur.

disque dur

2 Lecteur de cartes

Accepte une carte mémoire Secure

multiples en un

Digital (SD), MultiMediaCard (MMC),

Memory Stick (MS), Memory Stick Pro

(MS PRO), et xD-Picture (xD).

Remarque : Poussez pour retirer/installer

la carte. Seule une carte peut

fonctionner à un moment donné.

3 Haut-parleurs Les haut-parleurs avant gauche et droit

fournissent un signal audio stéréo.

Vue arrière

1

# Élément Description

1 Batterie Fournit à l’ordinateur une alimentation électrique

quand celui-ci n’est pas branché sur le secteur.

8

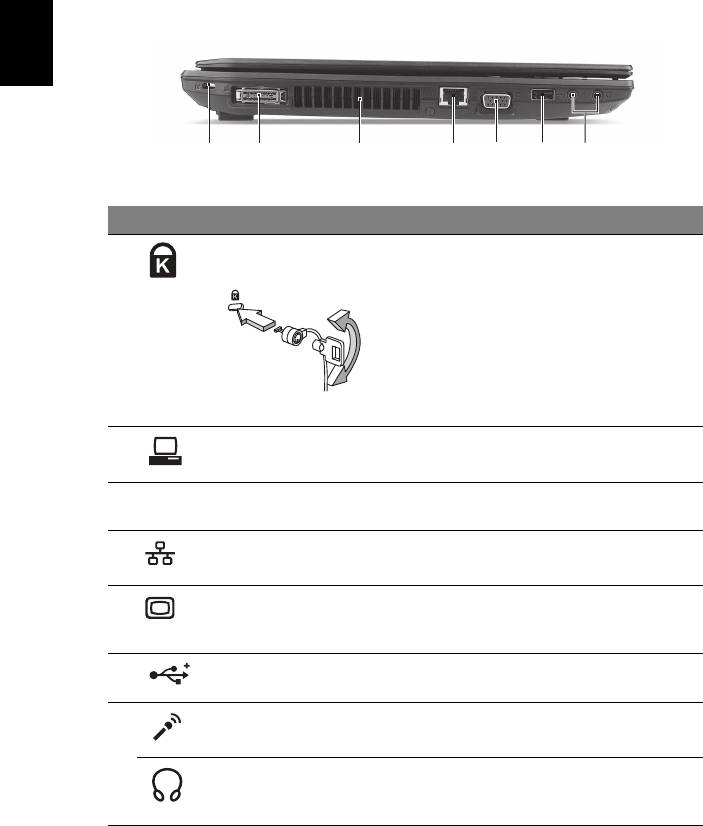

Vue gauche

2134567

# Icône Élément Description

1 Fente pour cadenas

Se connecte à un cadenas de sécurité

Kensington

pour ordinateur Kensington.

Remarque : Enroulez le câble du cadenas

de sécurité pour ordinateur autour d’une

table, de la poignée d’un tiroir verrouillé,

ou de tout autre objet fixe. Insérez le

cadenas dans l’encoche et tournez la clef

pour verrouiller le cadenas. Certains

modèles ne possèdent pas de clef.

2 Connecteur

Se connecte à l’Acer EasyPort.

Acer EasyPort

3 Fentes de ventilation Permettent à l’ordinateur de rester froid,

même après une longue utilisation.

4 Port Ethernet RJ-45 Se connecte à un réseau Ethernet

10/100/1000 Base.

5 Port d’affichage

Se connecte à un périphérique

(VGA) externe

d’affichage (p.ex. un moniteur externe,

un projecteur LCD).

6 Port USB 2.0 Se connecte à des périphériques USB 2.0

(p.ex. une souris USB, une caméra USB).

7 Prise d’entrée

Accepte les entrées de microphones

microphone

externes.

Prise de sortie audio/

Se connecte à des périphériques audio en

haut-parleurs/casque

sortie (p.ex. haut-parleurs ou un casque

stéréo).
