Acer Notebook

Quick Guide

© 2010 All Rights Reserved.

Acer Notebook Quick Guide

Original Issue: 03/2010

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

Acer and the Acer logo are registered trademarks of Acer Incorporated. Other companies'

product names or trademarks are used herein for identification purposes only and belong to

their respective companies.

3

First things first

We would like to thank you for making an Acer notebook your choice for

meeting your mobile computing needs.

Your guides

To help you use your Acer notebook, we have designed a set of guides:

First off, the setup poster helps you get started with setting up your computer.

The TravelMate Series Generic User Guide contains useful information applying

to all models in the TravelMate product series. It covers basic topics such as

using the keyboard and audio, etc. Please understand that due to its nature, the

AcerSystem User Guide mentioned below will occasionally refer to functions or

features which are only contained in certain models of the series, but not

necessarily in the model you purchased. Such instances are marked in the text

with language such as "only for certain models".

This Quick Guide introduces you to the basic features and functions of your new

computer. For more on how your computer can help you to be more productive,

please refer to the AcerSystem User Guide. This guide contains detailed

information on such subjects as system utilities, data recovery, expansion

options and troubleshooting. In addition it contains warranty information and

the general regulations and safety notices for your notebook. It is available in

Portable Document Format (PDF) and comes preloaded on your notebook.

Follow these steps to access it:

1 Click on Start > All Programs > AcerSystem.

2 Click on AcerSystem User Guide.

Note: Viewing the file requires Adobe Reader. If Adobe Reader is not

installed on your computer, clicking on AcerSystem User Guide will run the

Adobe Reader setup program first. Follow the instructions on the screen to

complete the installation. For instructions on how to use Adobe Reader,

access the Help and Support menu.

4

Your Acer notebook tour

After setting up your computer as illustrated in the setup poster,

let us show you around your new Acer notebook.

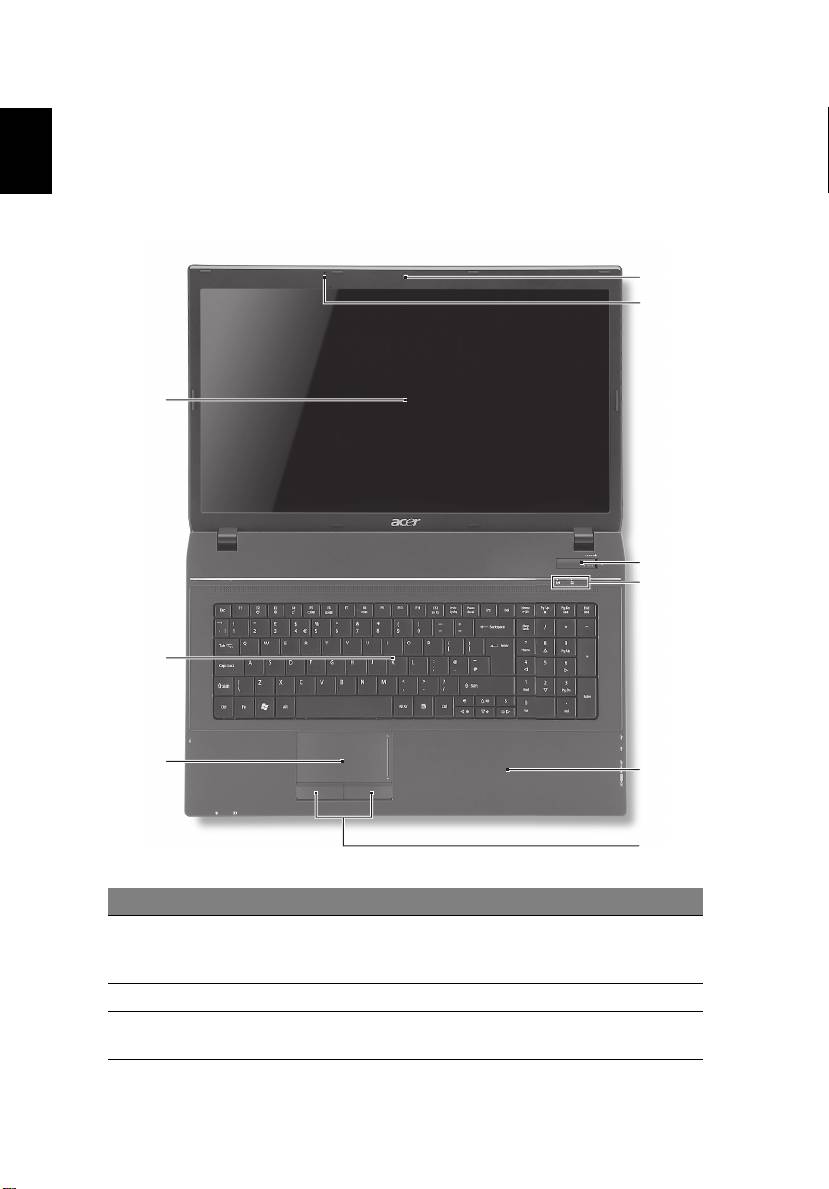

Top view

# Icon Item Description

1 Display screen Also called Liquid-Crystal Display (LCD),

displays computer output (Configuration

may vary by models).

2 Keyboard For entering data into your computer.

3 Touchpad Touch-sensitive pointing device which

functions like a computer mouse.

5

# Icon Item Description

4 Click buttons

The left and right buttons function like

(left and right)

the left and right mouse buttons.

5 Palmrest Comfortable support area for your hands

when you use the computer.

6 HDD Indicates when the hard disk drive is

active.

Communication

Indicates the computer’s wireless

indicator

connectivity device status.

7 Power switch Turns the computer on and off.

8 Microphone Internal microphone for sound recording.

9 Acer Crystal Eye

Web camera for video communication.

webcam

(only for certain models)

1. The front panel indicators are visible even when the computer cover is closed.

Hotkeys

The computer employs hotkeys or key combinations to access most of the

computer's controls like screen brightness and volume output.

To activate hotkeys, press and hold the <Fn> key before pressing the other key

in the hotkey combination.

Hotkey Icon Function Description

<Fn> + <F3> Communication Enables / disables the computer’s

communication devices.

(Communication devices may vary by

configuration.)

<Fn> + <F4> Sleep Puts the computer in Sleep mode.

<Fn> + <F5> Display toggle Switches display output between the

display screen, external monitor (if

connected) and both.

<Fn> + <F6> Display off Turns the display screen backlight off

to save power. Press any key to

return.

<Fn> + <F7> Touchpad

Turns the touchpad on and off.

toggle

6

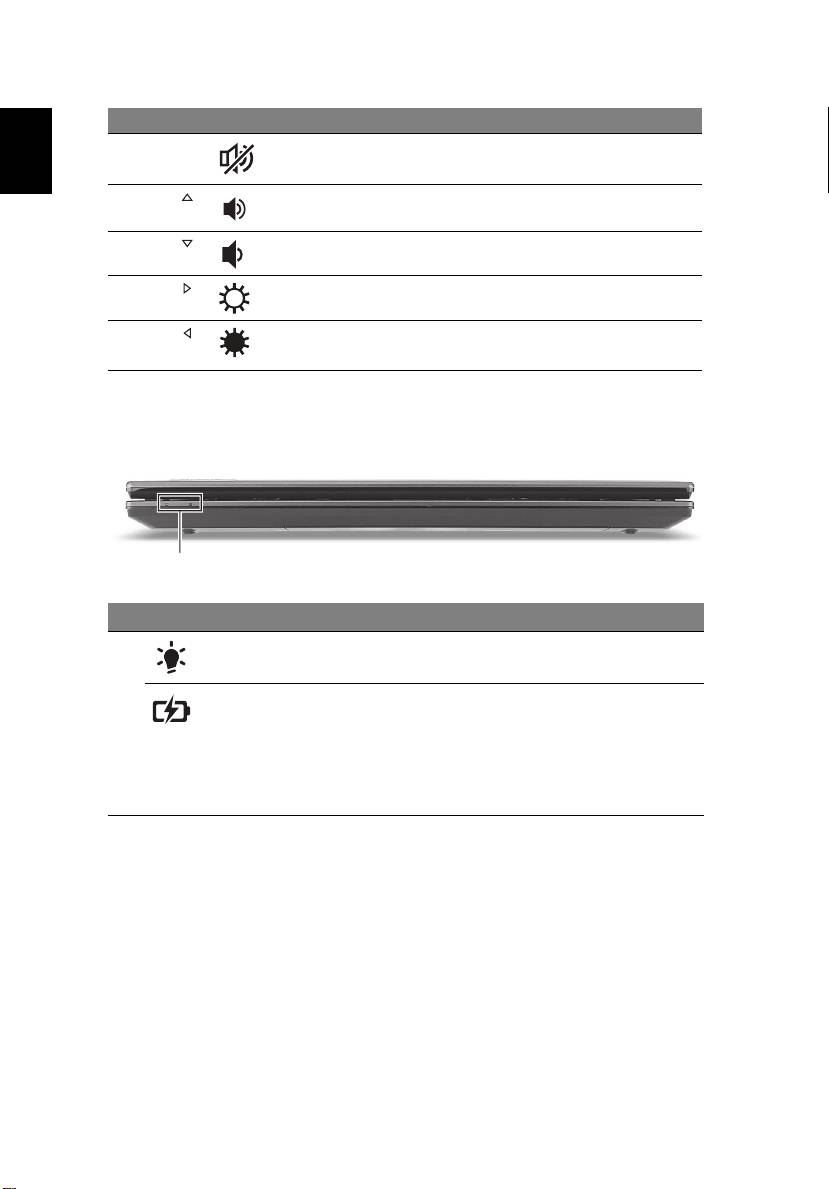

Hotkey Icon Function Description

<Fn> + <F8> Speaker toggle Turns the speakers on and off.

<Fn> + < >

Volume up Increases the sound volume.

<Fn> + < >

Volume down Decreases the sound volume.

<Fn> + < >

Brightness up Increases the screen brightness.

<Fn> + < >

Brightness

Decreases the screen brightness.

down

Closed front view

# Icon Item Description

1

1

Indicates the computer's power

Power indicator

status.

1

Indicates the computer's battery

Battery indicator

status.

1. Charging: The light shows amber

when the battery is charging.

2. Fully charged: The light shows

blue when in AC mode.

7

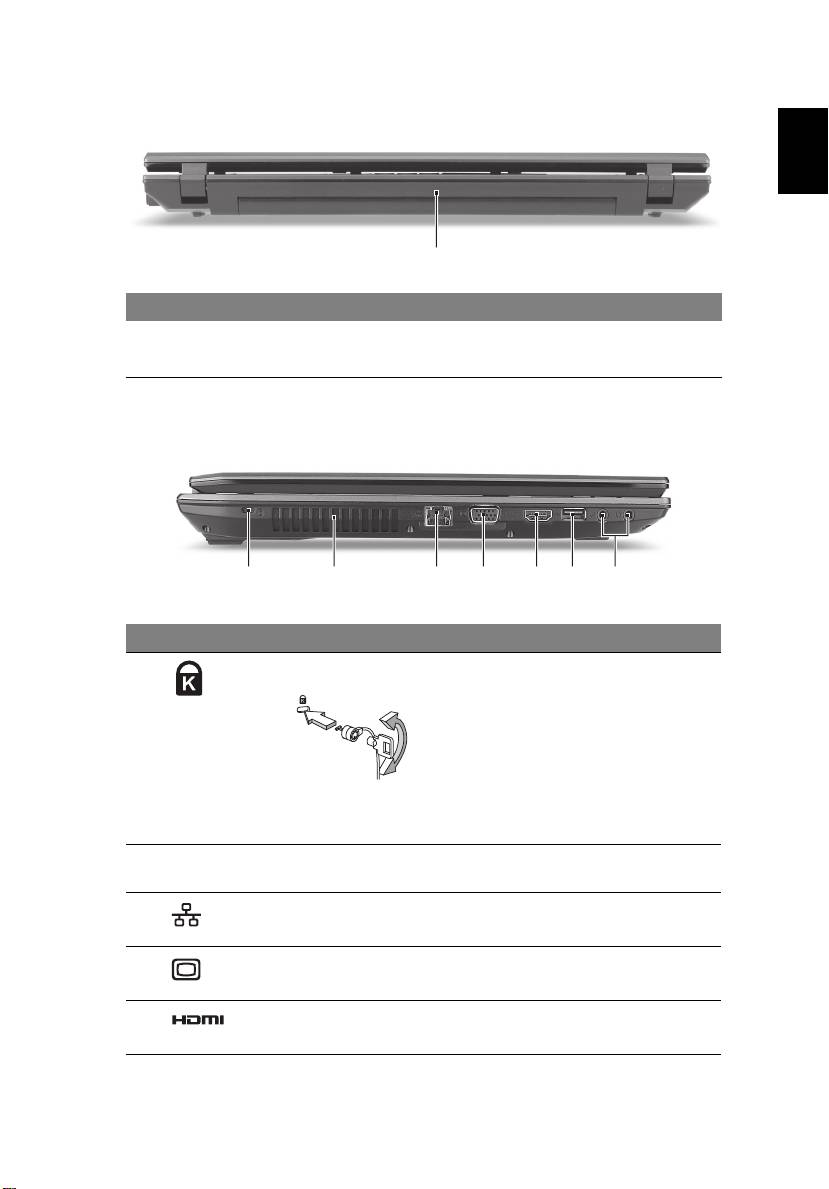

Rear view

# Icon Item Description

1 Battery Provides power for the computer to be used while

unplugged.

Left view

# Icon Item Description

1 Kensington lock slot Connects to a Kensington-

compatible computer security lock.

Note: Wrap the computer security

lock cable around an immovable

object such as a table or handle of a

locked drawer. Insert the lock into

the notch and turn the key to

secure the lock. Some keyless

models are also available.

2 Ventilation slots Enable the computer to stay cool,

even after prolonged use.

3 Ethernet (RJ-45) port Connects to an Ethernet 10/100/

1000-based network.

4 External display

Connects to a display device (e.g.,

(VGA) port

external monitor, LCD projector).

5 HDMI port Supports high-definition digital

video connections.

4

Votre visite guidée du notebook

Acer

Après avoir configuré votre ordinateur comme illustré dans le poster,

nous allons vous faire explorer votre nouveau notebook Acer.

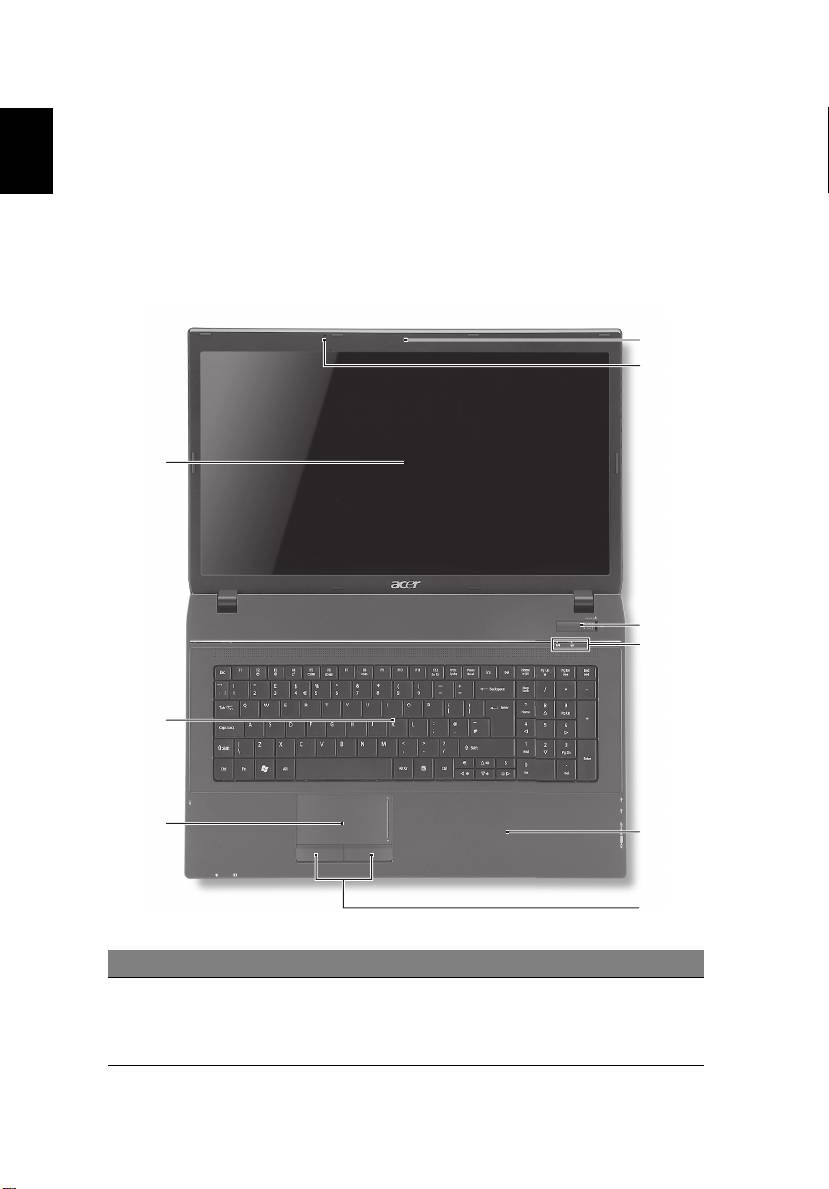

Vue supérieure

9

8

1

7

6

2

3

5

4

# Icône Élément Description

1 Écran d’affichage Également appelé écran LCD (Liquid Crystal

Display), affiche les données de l’ordinateur

(La configuration peut varier en fonction

des modèles).

5

# Icône Élément Description

2 Clavier Pour l’entrée des informations dans votre

ordinateur.

3 Touchpad Périphérique de pointage sensible au touché

qui fonctionne comme une souris.

4 Boutons

Le bouton gauche et le bouton droit

(gauche et droit)

fonctionnent comme le bouton gauche

et le bouton droit d’une souris.

5 Repose mains Zone de support confortable pour vos mains

lorsque vous utilisez l’ordinateur.

6 HDD Indique l’activité du disque dur.

Indicateur de

Indique l’état du périphérique de

communication

connectivité sans fil de l’ordinateur.

7 Interrupteur

Met l’ordinateur sous tension et hors

d'alimentation

tension.

8 Microphone Microphone interne pour l’enregistrement

sonore.

9Webcam

Webcam pour communication video

Acer Crystal Eye

(seulement pour certains modèles).

1. Les indicateurs du panneau avant sont visibles même lorsque l’écran LCD est

fermé.

Touches spéciales

L’ordinateur emploie des touches spéciales (combinaisons de touches) pour

accéder à la plupart des contrôles de l’ordinateur comme la luminosité de

l’écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche <Fn> avant

d’appuyer sur l’autre touche dans la combinaison de la touche spéciale.

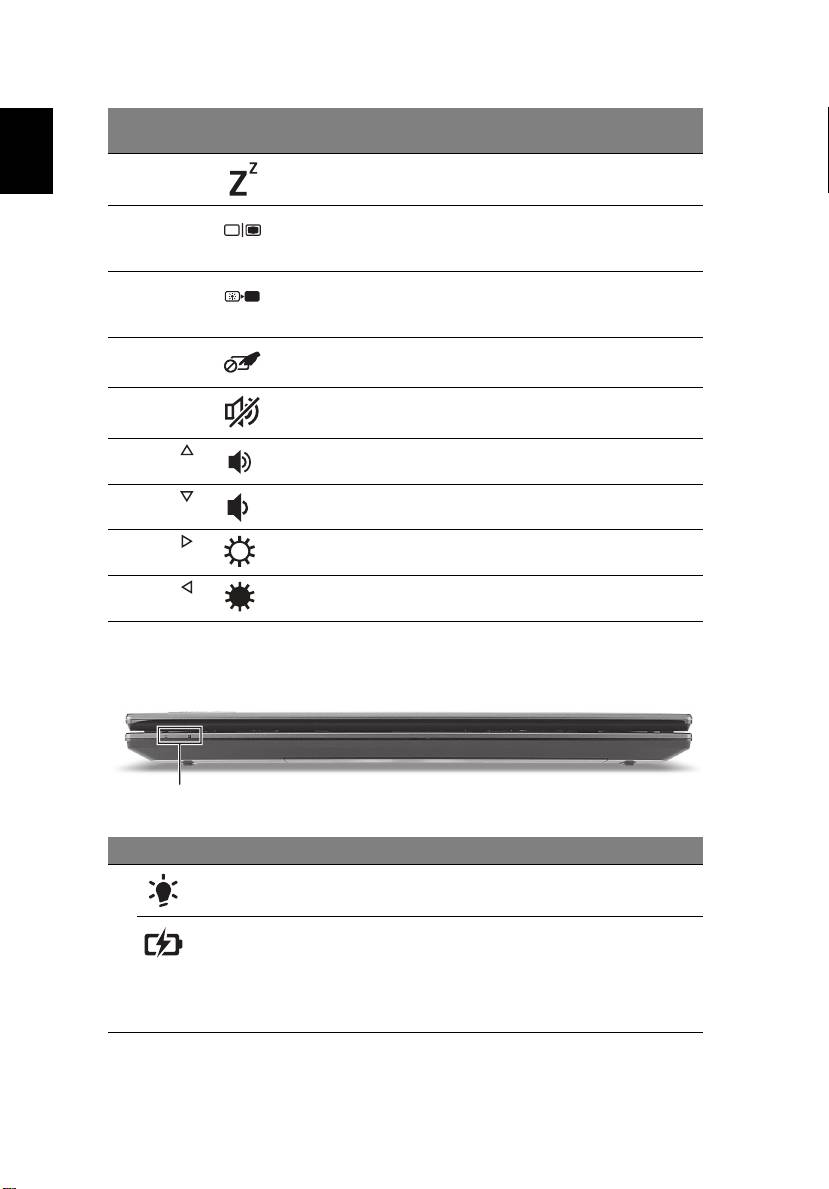

Touche

Icône Fonction Description

spéciale

<Fn> + <F3> Communication Active/désactive les périphériques de

communication de l’ordinateur.

(Les périphériques de communication

peuvent varier en fonction de la

configuration.)

6

Touche

Icône Fonction Description

spéciale

<Fn> + <F4> Sommeil Place l’ordinateur en mode de

Sommeil.

<Fn> + <F5> Choix de

Permet de permuter l’affichage entre

l’affichage

l’écran d’affichage, le moniteur

externe (s’il est connecté) et les deux.

<Fn> + <F6> Affichage

Désactive le rétro éclairage de l’écran

éteint

pour économiser l’énergie. Appuyez

sur une touche pour le rallumer.

<Fn> + <F7> Touchpad Met l’ordinateur sous tension et hors

tension.

<Fn> + <F8> Haut-parleur Active et désactive les haut-parleurs.

<Fn> + < >

Volume + Augmente le volume sonore.

<Fn> + < >

Volume - Diminue le volume sonore.

<Fn> + < >

Accroissement

Augmente la luminosité de l'écran.

de la luminosité

<Fn> + < >

Décroissement

Diminue la luminosité de l’écran.

de la luminosité

Vue frontale fermée

# Icône Élément Description

1 Indicateur

Indique l’état d’alimentation de

1

dalimentation

l’ordinateur.

Indicateur

Indique l’état de la pile de l’ordinateur.

1

de batterie

1. Charge : La lumière est orange lorsque

la pile se recharge.

2. Pleine charge : La diode est bleue en

mode secteur.

7

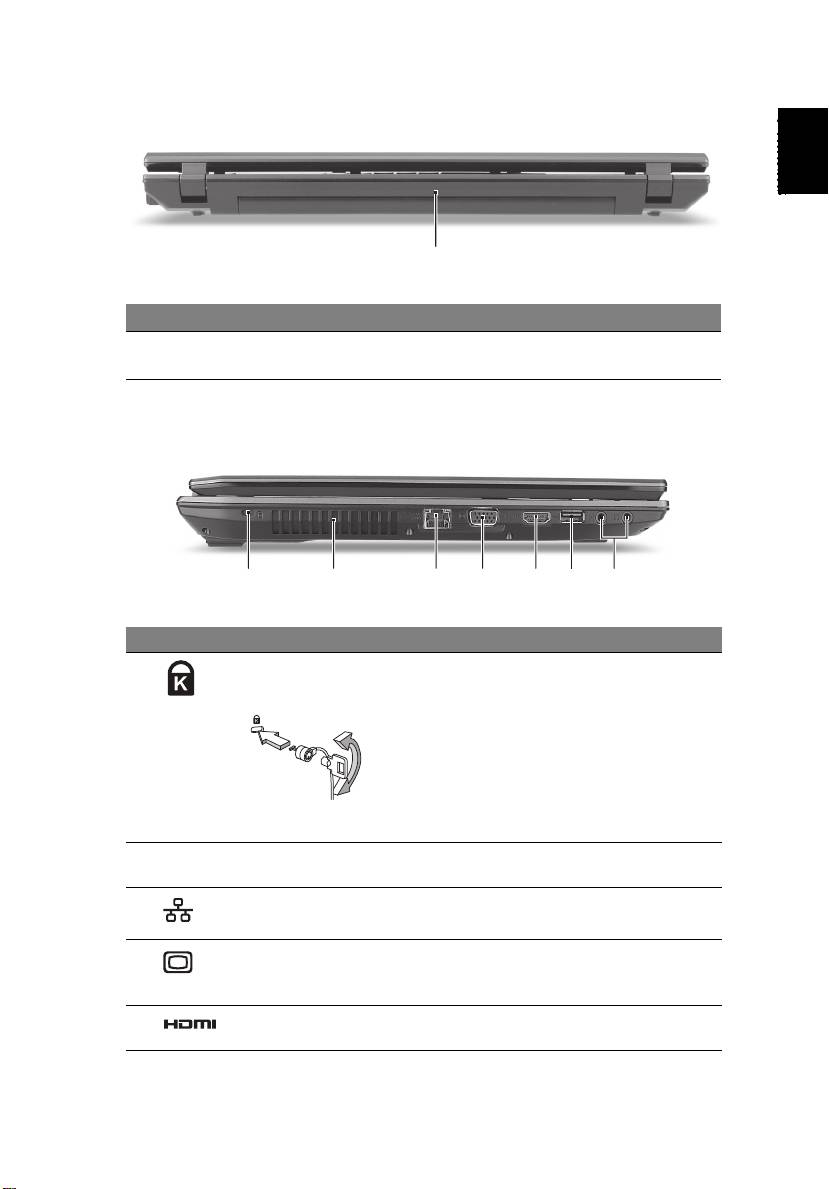

Vue arrière

# Élément Description

1 Batterie Fournit à l’ordinateur une alimentation électrique

quand celui-ci n’est pas branché sur le secteur.

Vue gauche

# Icône Élément Description

1 Fente pour cadenas

Se connecte à un cadenas de sécurité pour

Kensington

ordinateur Kensington.

Remarque : Enroulez le câble du cadenas

de sécurité pour ordinateur autour d’une

table, de la poignée d’un tiroir verrouillé,

ou de tout autre objet fixe. Insérez le

cadenas dans l’encoche et tournez la clef

pour verrouiller le cadenas. Certains

modèles ne possèdent pas de clef.

2 Fentes de

Permettent à l’ordinateur de rester froid,

ventilation

même après une longue utilisation.

3 Port Ethernet

Se connecte à un réseau Ethernet

RJ-45

10/100/1000 Base.

4 Port d’affichage

Se connecte à un périphérique d’affichage

(VGA) externe

(p.ex. un moniteur externe, un projecteur

LCD).

5 Port HDMI Prend en charge les connexions vidéo

numériques à haute définition.

8

# Icône Élément Description

6 Port USB 2.0 Se connecte à des périphériques USB 2.0

(p.ex. une souris USB, une caméra USB).

7 Prise d’entrée

Accepte les entrées de microphones

microphone

externes.

Prise de sortie

Se connecte à des périphériques audio en

audio/haut-

sortie (p.ex. haut-parleurs ou un casque

parleurs/casque

stéréo).

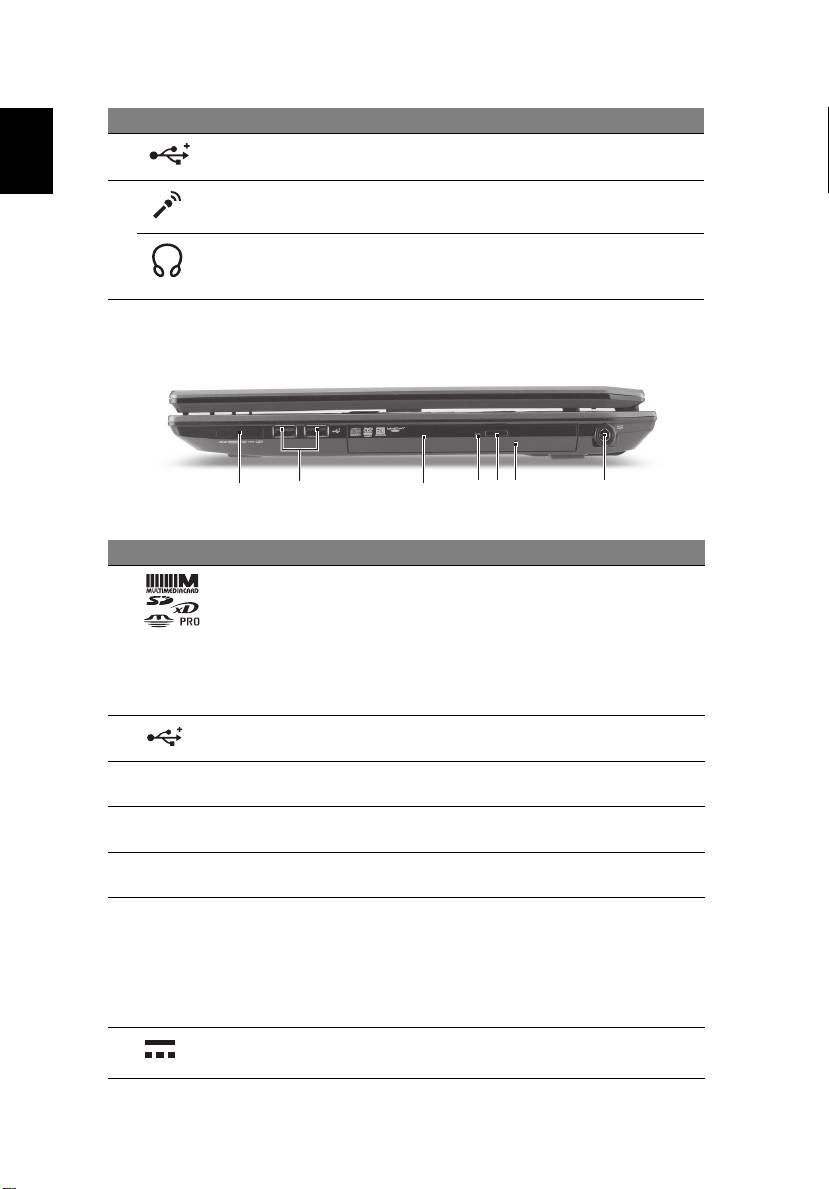

Vue droite

# Icône Élément Description

1 Lecteur de cartes

Accepte une carte mémoire Secure Digital

multiples en un

(SD), MultiMediaCard (MMC), Memory Stick

(MS), Memory Stick Pro (MS PRO), et

xD-Picture (xD).

Remarque : Poussez pour retirer/installer la

carte. Seule une carte peut fonctionner à

un moment donné.

2 Port USB 2.0 Se connecte à des périphériques USB 2.0

(p.ex. une souris USB, une caméra USB).

3 Lecteur optique Lecteur optique interne, accepte les CD ou

les DVD.

4 Indicateur d’accès

S’allume lorsque le lecteur optique est actif.

du disque optique

5 Bouton d’éjection

Éjecte le disque optique du lecteur.

du lecteur optique

6 Trou d’éjection

Éjecte le plateau du lecteur optique lorsque

d’urgence

l’ordinateur est hors tension.

Remarque : Insérez un trombone dans le

trou d’éjection d’urgence pour éjecteur le

plateau du lecteur optique même quand

l'ordinateur est éteint.

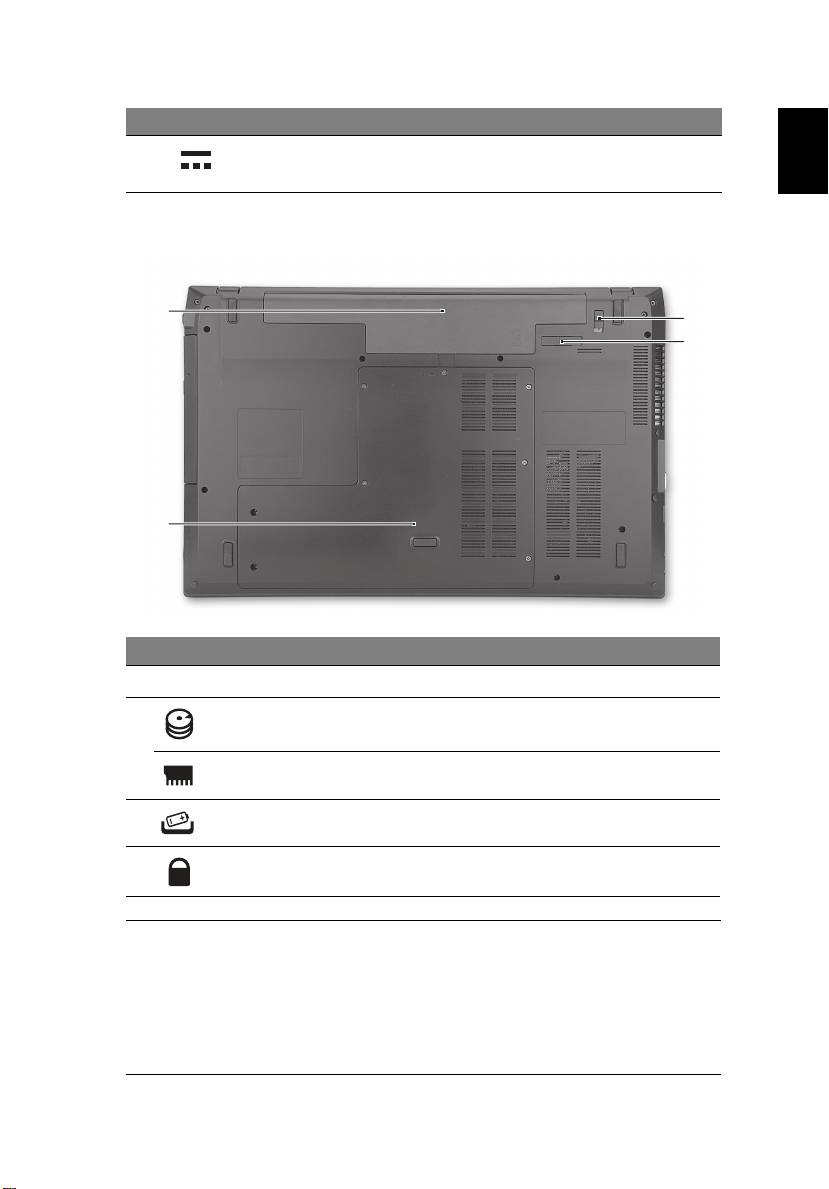

7 Prise

Se connecte à l’adaptateur secteur.

d’alimentation
