Z87 Pro4
1 簡介
感謝您購買 ASRock Z87 Pro4 主機板，本主機板經 ASRock 嚴格品管製作，是
一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合
ASRock 對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通
知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若
您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定
資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網
站 http://www.asrock.com
繁體中文
1.1 包裝內容
• ASRock Z87 Pro4 主機板（ATX 尺寸）
• ASRock Z87 Pro4 快速安裝指南
• ASRock Z87 Pro4 支援光碟
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 1 x I/O 面板外罩
139
1.2 規格
平台
• ATX 尺寸
• 黃金級電容設計（100% 日本製高品質固態高分子電容）
TM
CPU
• 支援第 4 代 Intel® Core
i7 / i5 / i3 / Xeon® / Pentium® /
Celeron®（LGA1150 封裝）
繁體中文
• 數位電源設計
• 6 電源相位設計
• 支援 Intel® Turbo Boost 2.0 技術
• 支援 Intel® K-Series unlocked CPU
晶片組
• Intel® Z87
記憶體
• 雙通道 DDR3 記憶體技術
• 4 x DDR3 DIMM 插槽
• 支援 DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 非 ECC、無緩衝記憶體
• 最大系統記憶體容量：32GB ( 請參閱「注意」)
• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2
擴充插槽
• 1 x PCI Express 3.0 x16 插槽（PCIE1：x16 模式 )
• 1 x PCI Express 2.0 x16 插槽 (PCIE3:x4 模式 )
• 若已佔用 PCIE2 或 PCIE4 插槽，PCIE3 插槽將以 x2 模式執
行。
• 2 x PCI Express 2.0 x1 插槽
• 2 x PCI 插槽
TM
TM
• 支援 AMD Quad CrossFireX
及 CrossFireX
顯示卡
• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-
in Visuals 及 VGA 輸出。
• 支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、MVC
(S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像
TM
同步轉檔技術、Intel® InTru
3D、Intel® Clear Video HD
TM
Technology、Intel® Insider
、Intel® HD Graphics 4600
• Pixel Shader 5.0，DirectX 11.1
140
Z87 Pro4
• 最大共用記憶體 1792MB
• 三個 VGA 輸出選項：D-Sub、DVI-D 及 HDMI
• 支援三台顯示器
• 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術
• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip
Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
• 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能
繁體中文
• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray
(BD) 播放
音訊
• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）
功能
• 高階藍光音訊支援
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• 支援 Intel® 遠端喚醒技術
• 支援網路喚醒
• 支援 Energy Ecient Ethernet 802.3az
• 支援 PXE
後面板 I/O
• 1 x PS/2 鍵盤連接埠
• 1 x D-Sub 連接埠
• 1 x DVI-D 連接埠
• 1 x HDMI 輸出連接埠
• 1 x HDMI 輸入連接埠
• 1 x 光纖 SPDIF 輸出連接埠
• 4 x USB 2.0 連接埠
• 4 x USB 3.0 連接埠
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED
LED）
141
• HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇
叭 / 麥克風
儲存裝置
• 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、
RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應
技術）、NCQ、AHCI 及「熱插拔」
繁體中文
接頭
• 1 x IR 排針
• 1 x COM 連接埠排針
• 1 x 電源 LED 排針
• 1 x TPM 標頭
• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)
• 2 x 機殼風扇接頭 (1 x 4-pin、1 x 3-pin)
• 1 x 電源風扇接頭 (3-pin)
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1 x 前面板音訊接頭
• 1 x SPDIF 輸出接頭
• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )
• 1 x 直式 A USB 3.0
• 2 x USB 3.0 排針 ( 支援 4 USB 3.0 連接埠 )(ASMedia Hub)
BIOS 功能
• 64Mb AMI UEFI Legal BIOS 含多語 GUI 支援
• ACPI 1.1 符合喚醒自動開機
• 支援 SMBIOS 2.3.1
• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
支援 CD
• 驅動程式、公用程式、防毒軟體（試用版）、CyberLink
MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、
Start8、MeshCentral、Splashtop Streamer
硬體監視器
• CPU ／機殼溫度感應
• CPU ／機殼／電源風扇轉速計
• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風
扇速度）
142
Z87 Pro4
• CPU ／機殼風扇多重速度控制
• 電壓監控：+12V、+5V、+3.3V、CPU Vcore
作業系統
• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元
認證
• FCC、CE、WHQL
• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）
* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com
繁體中文
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用
自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或
者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們
對於因超頻所造成的可能損害概不負責。
在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際
記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使
用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。
143

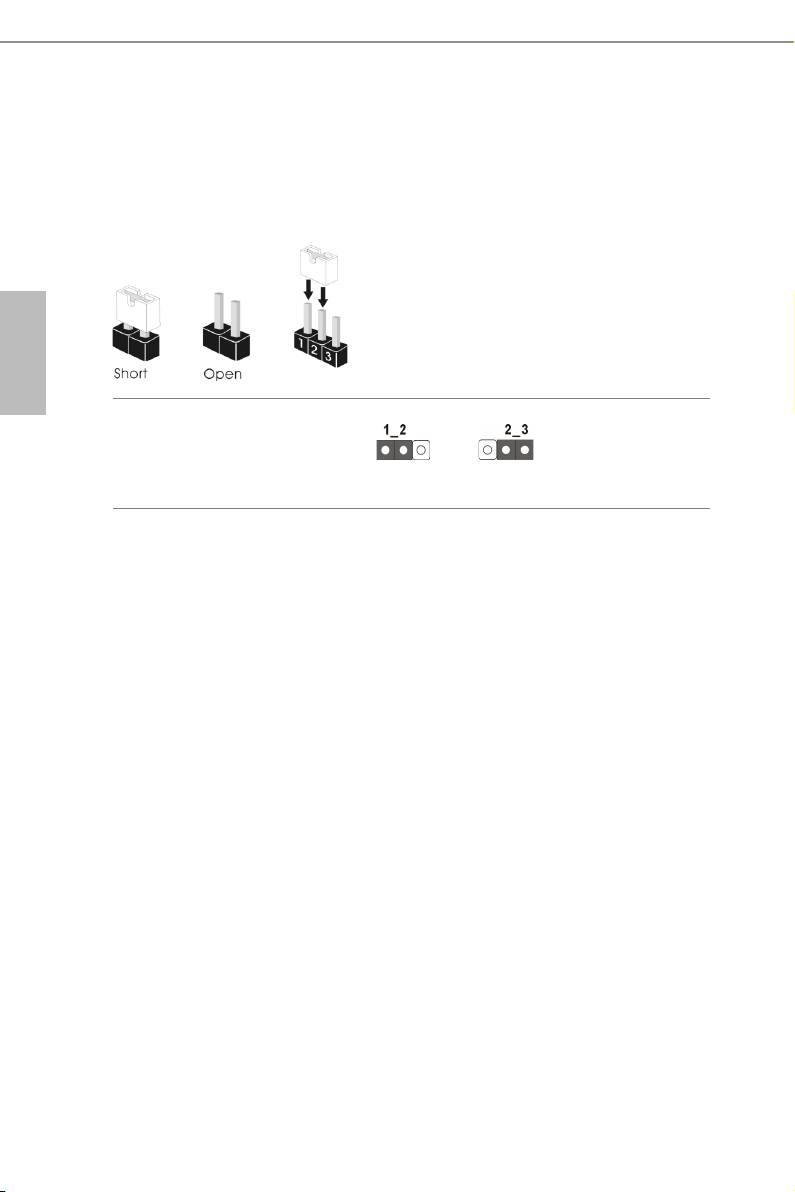

1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳
線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套在 pin1
及 pin2 時，這兩個針腳皆為「短路」。
繁體中文
清除 CMOS 跳線
(CLRCMOS1)
清除 CMOS預設
（請參閱第 1 頁，編號 23）
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設
設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使
用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新
BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重
新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS
電池時才會清除密碼、日期、時間及使用者預設設定檔。
144
Z87 Pro4
1.4 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套
在排針及接頭上，將造成主機板永久性的受損。

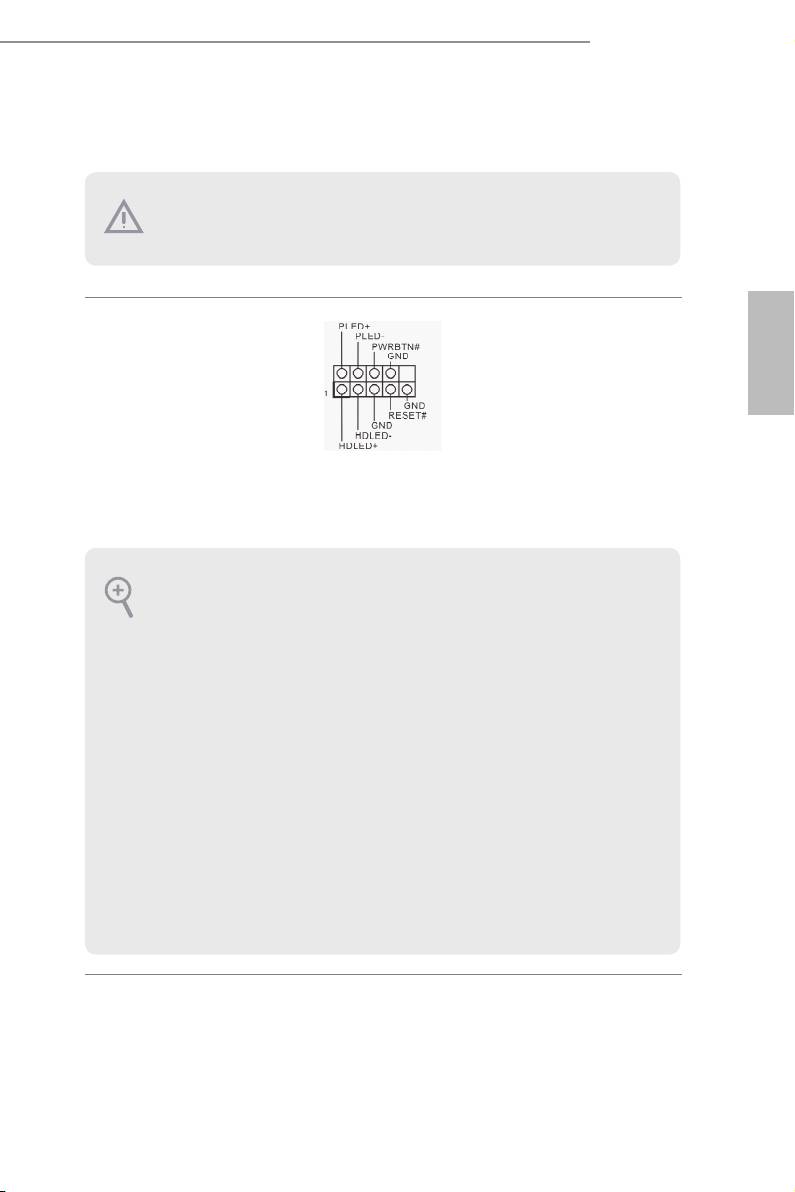

系統面板排針
請依照以下的針腳排列
(9-pin PANEL1)
將機殼上的電源開關、
（請參閱第 1 頁，編號 16）
重設開關及系統狀態
繁體中文
指示燈連接至此排針。
在連接纜線之前請注
意正負針腳。
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重
設開關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統
進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，
LED 會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，
請確定佈線及針腳指派皆正確相符。
145

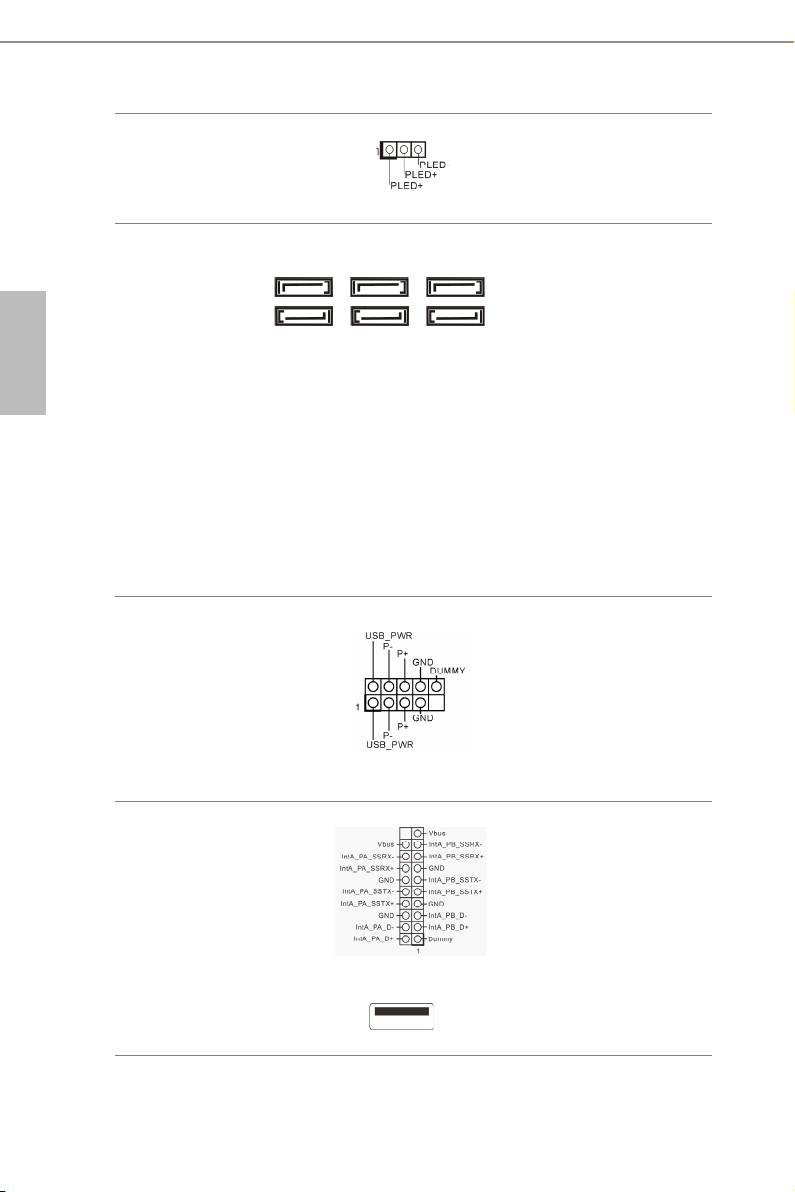

電源 LED 排針
請將機殼電源 LED 連
(3-pin PLED1)
接至此標頭，以
指示系
（請參閱第 1 頁，編號 17）
統的電源狀態。
Serial ATA3 接頭
這六組 SATA3 接頭皆支
SATA3_4SATA3_0 SATA3_2
（SATA3_0：
援內部儲存裝置的 SATA
請參閱第 1 頁，編號
資料纜線，最高可達 6.0
繁體中文
11）
Gb/s 資料傳輸率。
SATA3_5SATA3_1 SATA3_3
(SATA3_1:
請參閱第 1 頁，編號 20)
(SATA3_2：
請參閱第 1 頁，編號 12)
(SATA3_3：
請參閱第 1 頁，編號 15）
(SATA3_4：
請參閱第 1 頁，編號 13）
(SATA3_5：
請參閱第 1 頁，編號 14）
USB 2.0 排針
除了 I/O 面板上的四個
(9-pin USB4_5)
USB 2.0 連接埠外，在本
（請參閱第 1 頁，編號 21）
主機板上還有另外兩組
(9-pin USB6_7)
排針。各 USB 2.0 排針
（請參閱第 1 頁，編號 22）
皆可支援兩個連接埠。
USB 3.0 標頭
除了 I/O 面板上的四個
(19-pin USB3_4_5)
USB 3.0 連接埠外，在
（請參閱第 1 頁，編號 9）
本主機板上還有另外兩
(19-pin USB3_6_7)
組排針及一個連接埠。
（請參閱第 1 頁，編號 8）
各 USB 3.0 排針皆可支
援兩個連接埠。
(USB3_8)
（請參閱第 1 頁，編號 10）
146
Z87 Pro4

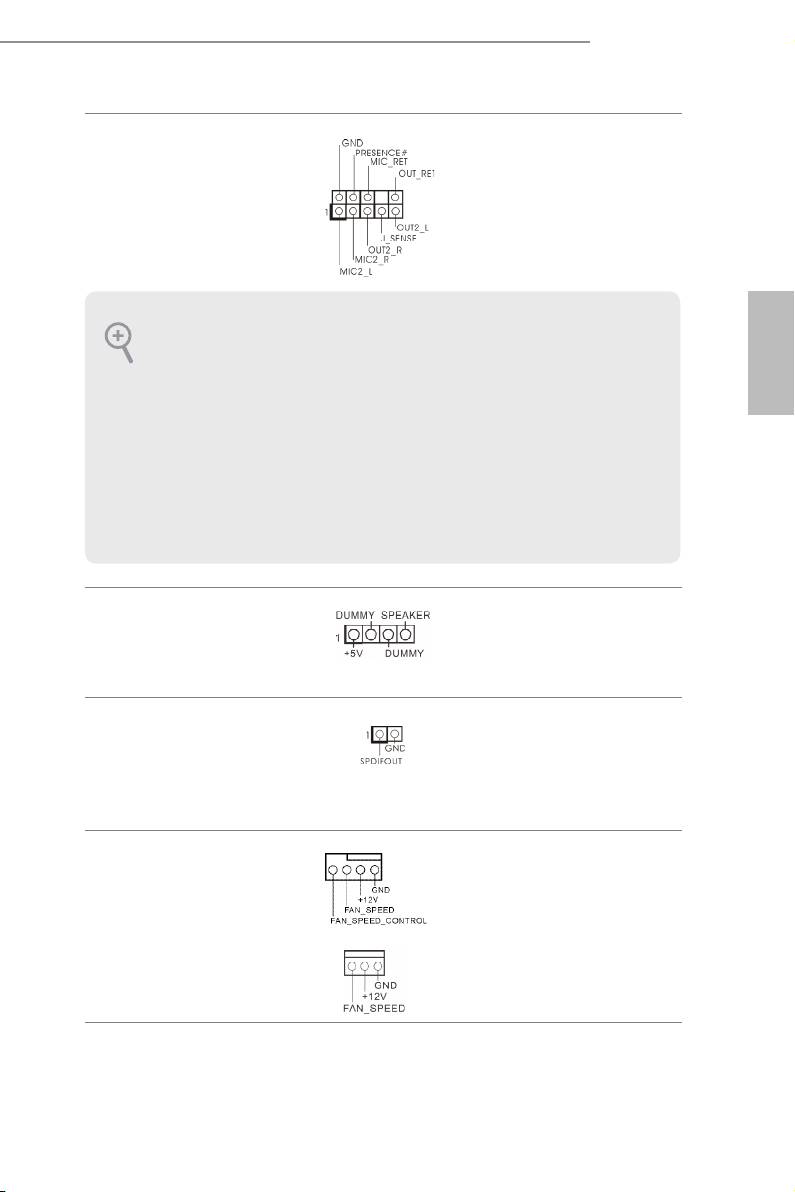

前面板音訊排針
本排針適用於連接音
(9-pin HD_AUDIO1)
訊裝置至前面板音訊。
（請參閱第 1 頁，編號 28）
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
繁體中文
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面
板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
機殼喇叭排針
請將機殼喇叭連接至
(4-pin SPEAKER1)
此排針。
（請參閱第 1 頁，編號 18）
SPDIF 輸出接頭
請使用纜線將 HDMI
(2-pin SPDIF_OUT1)
VGA 卡的 SPDIF_OUT
（請參閱第 1 頁，編號 27）
接頭接至此標頭。
機殼及電源風扇接頭
請將風扇纜線連接至
(4-pin CHA_FAN1)
風扇接頭，並比對黑線
（請參閱第 1 頁，編號 19）
及接地針腳。
(3-pin CHA_FAN2)
（請參閱第 1 頁，編號 29）
147

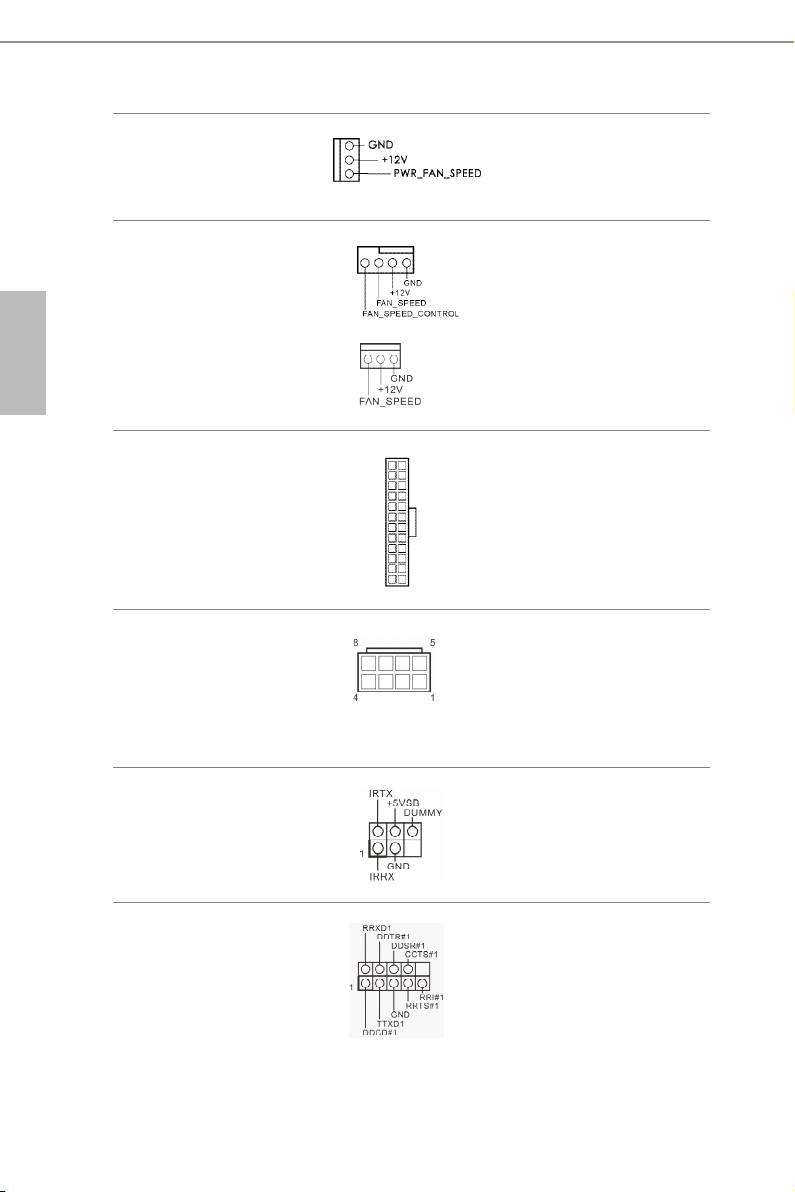

(3-pin PWR_FAN1)
（請參閱第 1 頁，編號 1）
CPU 風扇接頭
本主機板配備 4-Pin
(4-pin CPU_FAN1)
CPU 風扇 ( 靜音風扇 )
（請參閱第 1 頁，編號 3）
接頭。若您計畫連接
繁體中文
3-Pin CPU 風扇，請接
(3-pin CPU_FAN2)
至 Pin 1-3。
（請參閱第 1 頁，編號 4）
ATX 電源接頭
12
24
本主機板配備一組 24-
(24-pin ATXPWR1)
pin ATX 電源接頭。若
（請參閱第 1 頁，編號 7）
要使用 20-pin ATX 電
源供應器，請插入 Pin
1 及 Pin 13。
1
13
ATX 12V 電源接頭
本主機板配備一組
(8-pin ATX12V1)
8-pin ATX 12V 電源
（請參閱第 1 頁，編號 2）
接頭。若要使用 4-pin
ATX 電源供應器，請插
入 Pin 1 及 Pin 5。
紅外線模組排針
此排針支援選用的無線傳送
(5-pin IR1)
及接收紅外線模組。
（請參閱第 1 頁，編號 24）
序列連接埠排針
此 COM1 排針支援序
(9-pin COM1)
列連接埠模組。
（請參閱第 1 頁，編號 25）
148
Z87 Pro4
TPM 標頭
此接頭支援信賴平台
(17-pin TPMS1)
模組 (TPM) 系統，可
（請參閱第 1 頁，編號 26）
確保儲存金鑰、數位憑
證密碼及資料的安全。
TPM 系統也能強化網
路安全、保護數位身分
並確定平台完整性。
