Z87 Pro4
1 개요
ASRock Z87 Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock
의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성
에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 .
마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내
용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은
ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기
술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체
적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목
록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
1.1 포장 내용물
• ASRock Z87 Pro4 마더보드 (ATX 폼 팩터 )
• ASRock Z87 Pro4 간편 설치 안내서
한 국 어
• ASRock Z87 Pro4 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )
• I/O 패널 실드 1 개
105
1.2 규격
플랫폼
• ATX 폼 팩터
• 프리미엄 골드 콘덴서 구조 (100% 일본산 고품질 전도성
폴리머 콘덴서 )
TM
CPU
• LGA1150 패키지로 제공되는 4 세대 Intel® Core
i7 / i5 / i3 /
Xeon® / Pentium® / Celeron® 지원
• Digi 전원 구조
• 6 개 전원 위상 구조
• Intel® Turbo Boost 2.0 기술 지원
• Intel®K- 시리즈 잠금 해제 CPU 지원
칩세트
• Intel® Z87
한 국 어
메모리
• 듀얼 채널 DDR3 메모리 기술
• DDR3 DIMM 슬롯 4 개
• DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원
• 시스템 메모리 최대 용량 : 32GB ( 주의 참조 )
• Intel® Extreme Memory Prole (XMP)1.3/1.2 지원
확장 슬롯
• PCI Express 3.0 x16 슬롯 1 개 (PCIE1:x16 모드 )
• PCI Express 2.0 x16 슬롯 1 개 (PCIE3:x4 모드 )
• PCIE2 슬롯 또는 PCIE4 슬롯이 사용 중일 경우 , PCIE3
슬롯이 x2 모드로 동작합니다 .
• PCI Express 2.0 x1 슬롯 2 개
• PCI 슬롯 2 개
TM
TM
• AMD Quad CrossFireX
및 CrossFireX
지원
그래픽
• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU
통합 프로세서로만 지원할 수 있습니다 .
• Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D)
및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video,
TM
Intel® InTru
3D, Intel® 클리어 비디오 HD 기술 , Intel®
TM
Insider
, Intel® HD 그래픽스 4600
• Pixel Shader 5.0, DirectX 11.1
106
Z87 Pro4
• 최대 공유 메모리 1792MB
• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI
• 삼중 모니터 지원
• HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)
• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit
Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )
• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원
• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)
재생 지원
오디오
• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek
ALC892 오디오 코덱 )
• 프리미엄 Blu-ray 오디오 지원
한 국 어
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Intel® 리모트 웨이크 기술 지원
• Wake-On-LAN 지원
• 절전형 이더넷 802.3az 지원
• PXE 지원
후면 패널 I/O
• PS/2 키보드 포트 1 개
• D-Sub 포트 1 개
• DVI-D 포트 1 개
• HDMI 출력 포트 1 개
• HDMI 입력 포트 1 개
• 광학 SPDIF 출력 포트 1 개
• USB 4 포트 2 개
• USB 4 포트 3.0 개
• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED
LED)
107
• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 /
전면 스피커 / 마이크
저장 장치
• SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1,
RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트
응답 기술 ), NCQ, AHCI 및 “핫 플러그”를 지원
커넥터
• IR 헤더 1 개
• COM 포트 헤더 1 개
• 전원 LED 헤더 1 개
• TPM 헤더 1 개
• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )
• 섀시 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )
• 전원 팬 커넥터 1 개 (3 핀 )
한 국 어
• 24 핀 ATX 전원 커넥터 1 개
• 8 핀 12V 전원 커넥터 1 개
• 전면 패널 오디오 커넥터 1 개
• SPDIF 출력 커넥터 1 개
• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )
• 수직 타입 A USB 3.0 1 개
• USB 3.0 헤더 2 개 (USB 3.0 포트 4 개 지원 )(ASMedia Hub)
BIOS 기능
• 다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS
• ACPI 1.1 준수 웨이크 업 이벤트
• SMBIOS 2.3.1 지원
• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정
지원 CD
• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink
MediaEspresso 6.5 시험판 , Google Chrome 브라우저 및
툴바 , Start8, MeshCentral, Splashtop Streamer
하드웨어
• CPU/ 섀시 온도 감지
모니터
• CPU/ 섀시 / 전원 팬 타코미터
• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동
조정 )
108
Z87 Pro4
• CPU/ 섀시 팬 다중 속도 조절
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore
OS
• Microso® Windows® 8 / 8 64 비트 / 7 / 7 64 비트 호환
인증
• FCC, CE, WHQL
• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )
* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 :
http://www.asrock.com
BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의
오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이
따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나
심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은
한 국 어
사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해
발생할 수 있는 손상에 대해서 책임이 없습니다 .
제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템
사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트
운영체제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여
Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다 .
109
1.3 점퍼 설정

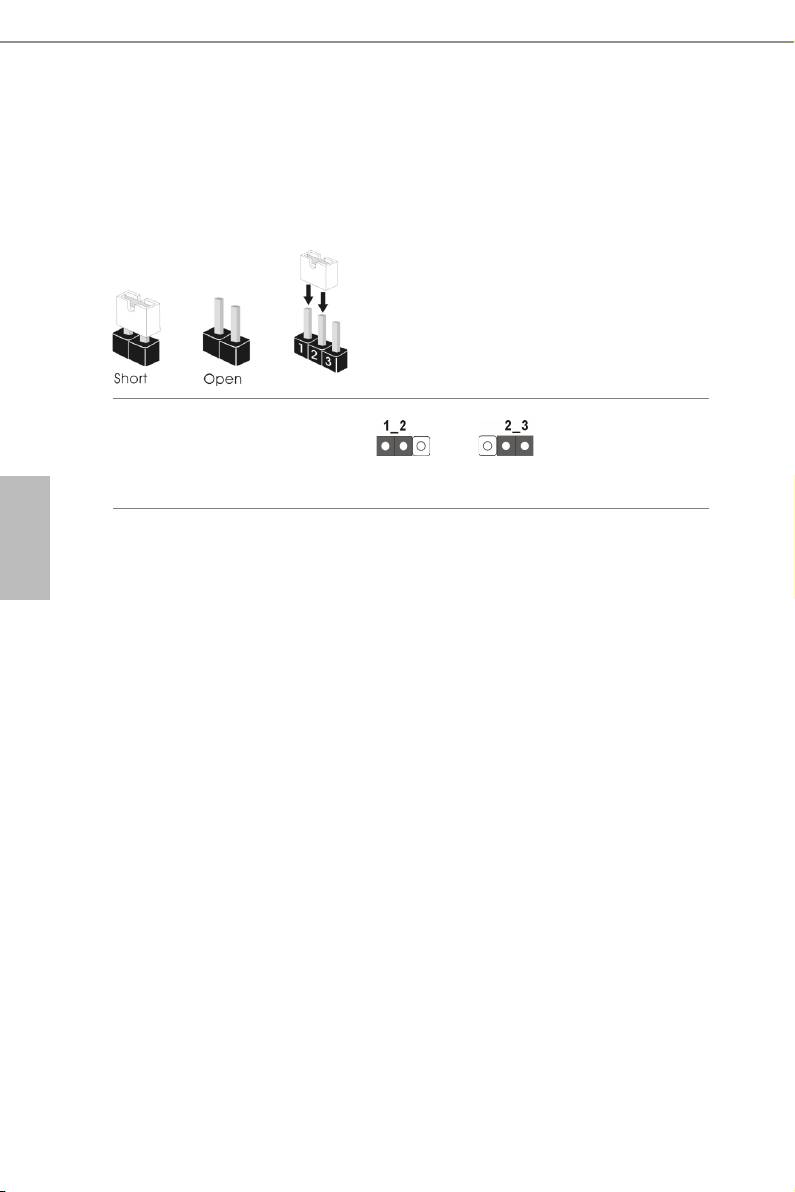

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단
락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점
퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
Clear CMOS 점퍼
(CLRCMOS1)
Clear CMOS기본값
(1 페이지 , 23 번 항목 참조 )
한 국 어
CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스
템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코
드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여
CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이
트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS
를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음
CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날
짜 , 시간 , 사용자 기본 프로파일이 지워집니다 .
110
Z87 Pro4
1.4 온보드 헤더 및 커넥터
온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우
지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로
손상됩니다 .

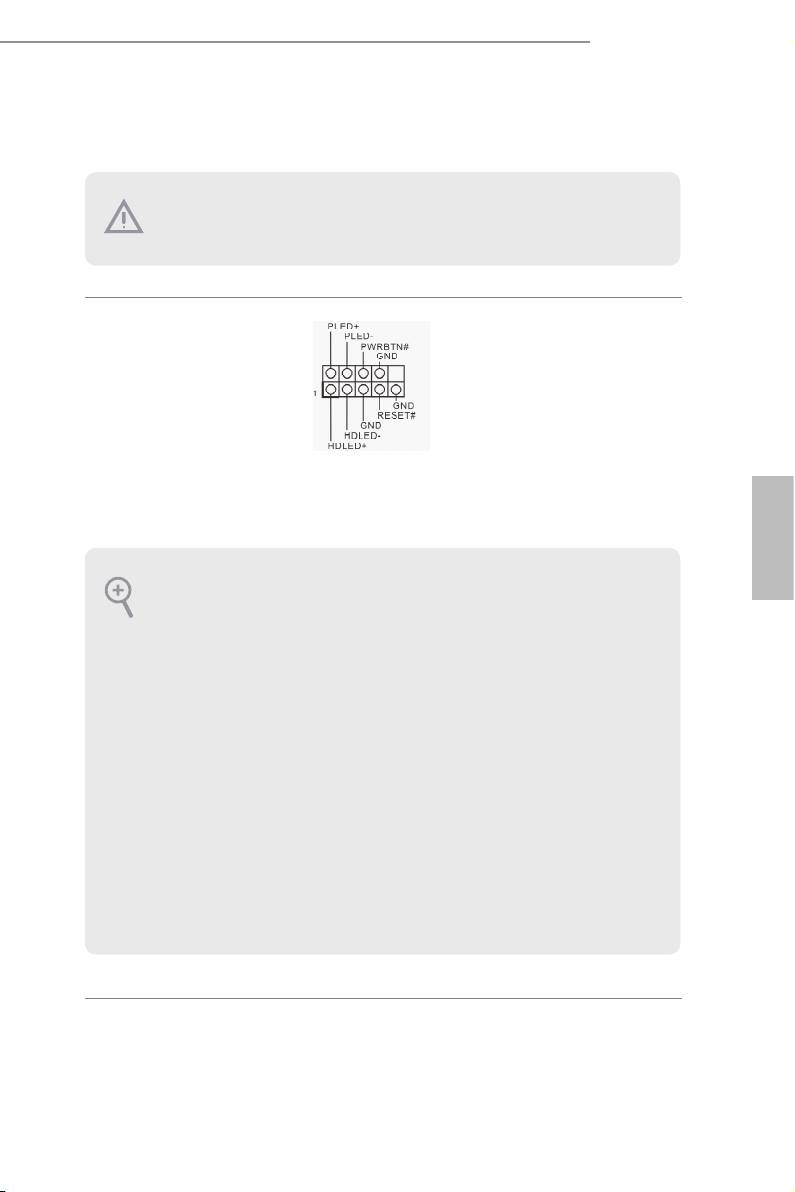

시스템 패널 헤더
섀시의 전원 스위치 , 리
(9 핀 PANEL1)
셋 스위치 , 시스템 상태
(1페이지 , 16 번 항목 참조)
표시등을 아래의 핀 할
당에 따라 이 헤더에 연
결합니다 . 케이블을 연
결하기 전에 양극 핀과
음극 핀을 기록합니다 .
한 국 어
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는
방법을 구성할 수 있습니다 .
RESET( 리셋 스위치 ):
섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을
수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는
LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입
니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있
습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이
터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위
치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있
습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확
히 일치하는지 확인합니다 .
111

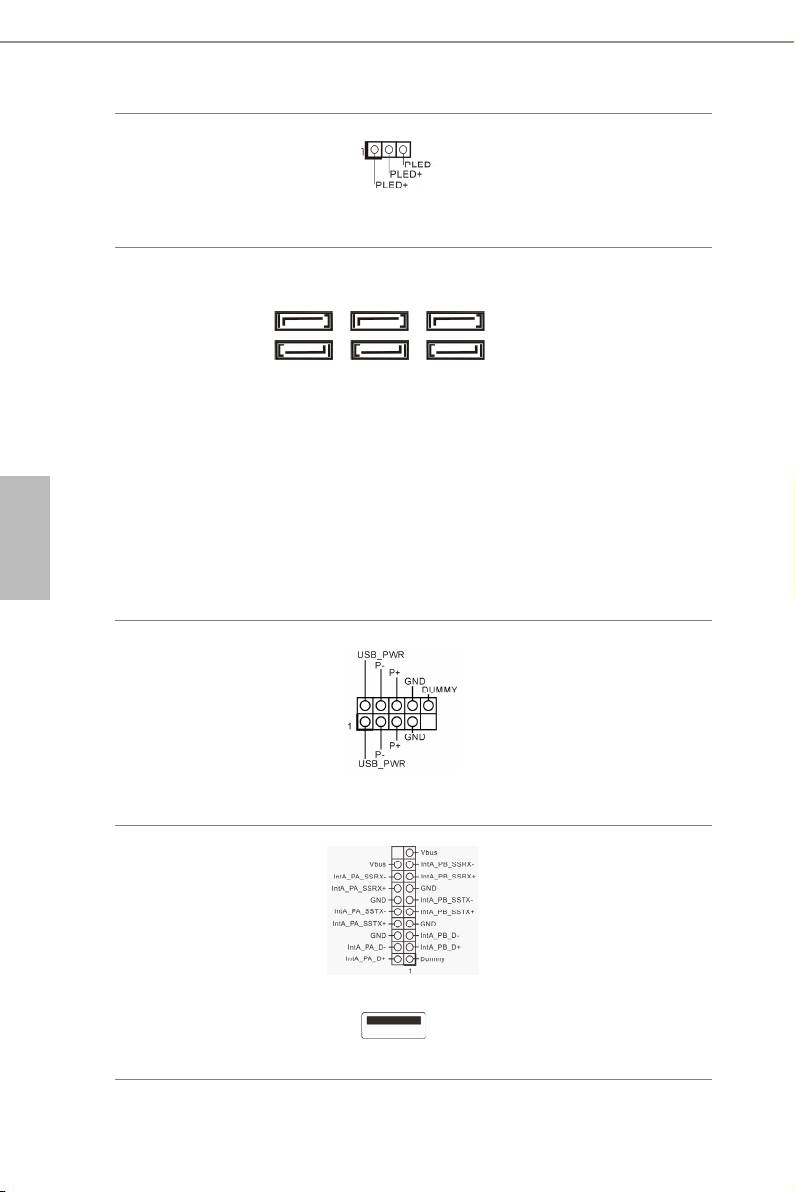

전원 LED 헤더
시스템 전원 상태를 나
(3 핀 PLED1)
타내려면 섀시 전원 LED
(1페이지 , 17 번 항목 참조)
를 이 헤더에
연결하십시
오 .
시리얼 ATA3 커넥터
이들 6 개의 SATA3 커
SATA3_4SATA3_0 SATA3_2
(SATA3_0:
넥터는 최대 6.0 Gb/s 데
1 페이지 , 11 번 항
이터 전송 속도를 제공
목 참조 )
하는 내부 저장 장치용
(SATA3_1:
SATA3_5SATA3_1 SATA3_3
SATA 데이터 케이블을
(1페이지 , 20 번 항목 참조)
지원합니다 .
(SATA3_2:
(1페이지 , 12번 항목 참조 )
(SATA3_3:
한 국 어
1 페이지 , 15 번 항목 참조 )
(SATA3_4:
1 페이지 , 13 번 항목 참조 )
(SATA3_5:
1 페이지 , 14 번 항목 참조 )
USB 2.0 헤더
I/O 패널에 USB 2.0 포
(9 핀 USB4_5)
트 네 개가 탑재되어 있
(1 페이지 , 21번 항목 참조 )
을 뿐 아니라 마더보드
(9 핀 USB6_7)
에 헤더 두 개가 탑재되
(1페이지 , 22 번 항목 참조)
어 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지
원할 수 있습니다 .
USB 3.0 헤더
I/O 패널에 USB 3.0 포트
(19 핀 USB3_4_5)
네 개가 탑재되어 있을
(1 페이지 , 9 번 항목 참조 )
뿐 아니라 마더보드에
(19 핀 USB3_6_7)
헤더 두 개와 포트 한 개
(1 페이지 , 8 번 항목 참조 )
가 탑재되어 있습니다 .
각 USB 3.0 헤더는 포트
두 개를 지원할 수 있습
(USB3_8)
니다 .
(1페이지 , 10번 항목 참조 )
112
Z87 Pro4

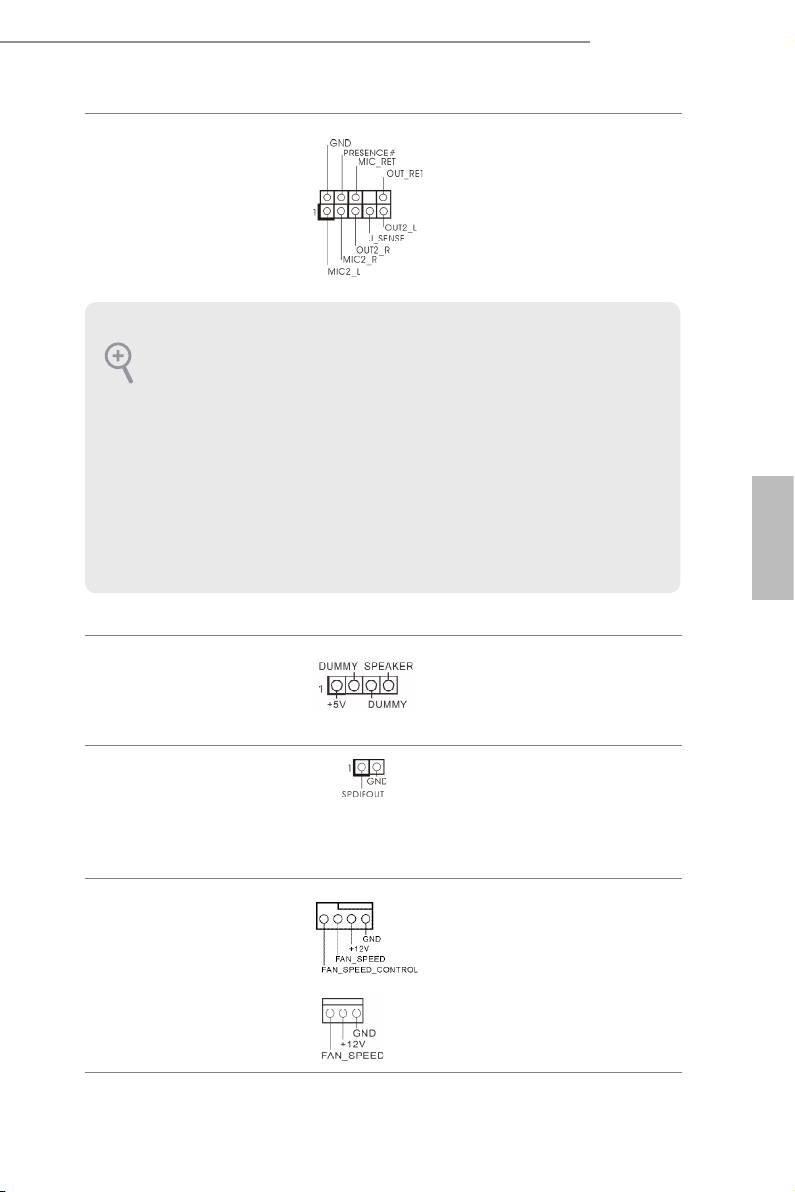

전면 패널 오디오 헤더
이 헤더는 오디오 장치
(9 핀 HD_AUDIO1)
를 전면 오디오 패널에
(1페이지 , 28 번 항목 참조)
연결하는 데 사용됩니
다 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어
가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시
스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
한 국 어
섀시 스피커 헤더
섀시 스피커를 이 헤더
(4 핀 SPEAKER1)
에 연결하십시오 .
(1 페이지 , 18번 항목 참조 )
SPDIF 출력 커넥터
HDMI VGA 카드의
(2 핀 SPDIF_OUT1)
SPDIF_OUT 커넥터를
(1페이지 , 27 번 항목 참조)
케이블로 이 헤더에 연결
하십시오 .

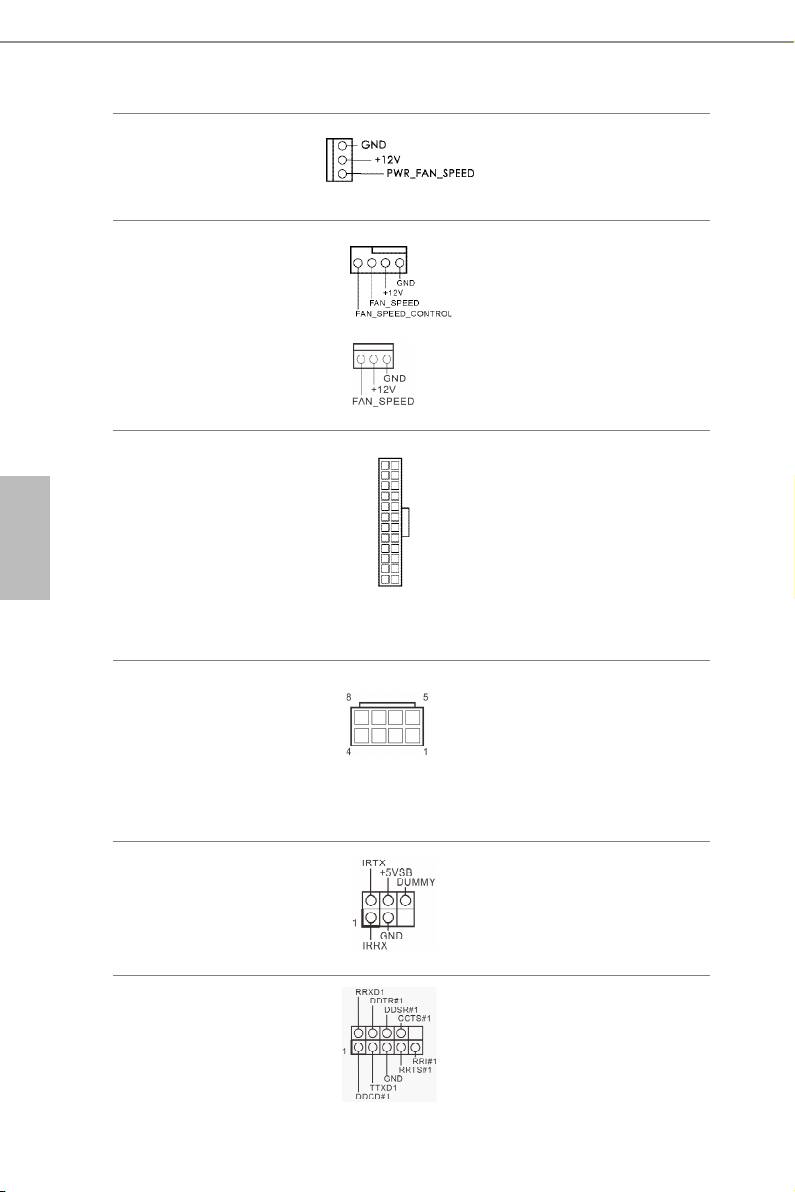

섀시 및 전원 팬 커넥터
팬 케이블을 팬 커넥터
(4 핀 CHA_FAN1)
에 연결하고 검은색 와
(1페이지 , 19번 항목 참조 )
이어를 접지핀에 연결하
십시오 .
(3 핀 CHA_FAN2)
(1페이지 , 29 번 항목 참조)
113
(3 핀 PWR_FAN1)
(1 페이지 , 1 번 항목 참조 )
CPU 팬 커넥터
이 마더보드에는 4 핀
(4 핀 CPU_FAN1)
CPU 팬 ( 저소음 팬 )
(1 페이지 , 3 번 항목 참조 )
커넥터가 탑재되어
있습니다 . 3 핀 CPU
(3 핀 CPU_FAN2)
팬을 연결하려는 경우 핀
(1 페이지 , 4 번 항목 참조 )
1-3 에 연결하십시오 .
ATX 전원 커넥터
12
24
이 마더보드에는
(24 핀 ATXPWR1)
24 핀 ATX 전원
한 국 어
(1 페이지 , 7 번 항목 참조 )
커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를
1
13
사용하려면 핀
1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
이 마더보드에는 8 핀
(8 핀 ATX12V1)
ATX 12V 전원 커넥터가
(1 페이지 , 2 번 항목 참조 )
탑재되어 있습니다 . 4 핀
ATX 전원공급장치를
사용하려면 핀 1 과 핀
5 을 따라 연결하십시오 .
적외선 모듈 헤더
이 헤더는 선택 품목인 무선
(5 핀 IR1)
송수신 적외선 모듈을 지원합
(1페이지 , 24 번 항목 참조)
니다 .
시리얼 포트 헤더
이 COM1 헤더는 시리얼
(9 핀 COM1)
포트 모듈을 지원합니다 .
(1페이지 , 25 번 항목 참조)
114
Z87 Pro4
TPM 헤더
이 커넥터는 키 , 디지털
(17 핀 TPMS1)
인증서 , 암호 및 데이터
(1 페이지 , 26 번 항목 참
를 안전하게 보관할 수 있
조 )
는 TPM(Trusted Platform
Module) 시스템을 지원합니
다 . TPM 시스템은 네트워
크 보안을 강화하고 , 디지
털 신원을 보호하며 플랫폼
무결성을 유지합니다 .
한 국 어
