1 はじめに
ASRock Z87 Pro4 マザーボードをお買い上げいただきまして誠にありがとうござ
います。ASRock Z87 Pro4 マザーボードは、ASRock の一貫した厳格な品質管理の
下で製造された信頼性の高いマザーボードです。アスロックの品質と耐久性の取
り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更
があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイト
から入手できるようになります。このマザーボードに関する技術的なサポートが必
要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照
ください。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポー
ト一覧もご覧になれます。アスロックウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock Z87 Pro4 マザーボード（ATX フォームファクタ）
• ASRock Z87 Pro4 クイックインストールガイド
• ASRock Z87 Pro4 サポート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x I/O パネルシールド
116
Z87 Pro4
1.2 仕様
プラットフォー
• ATX フォームファクター
ム
• プレミアムゴールドコンデンサー設計（100% 日本製の高品
質導電性高分子コンデンサー）
TM
CPU
• LGA1150 パッケージでは、第 4 世代の Intel® Core
i7 / i5 /
i3 / Xeon® / Pentium® / Celeron® に対応
• デジタル電源設計
• 6 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
• Intel®K シリーズ、アンロック CPU をサポート
チップセット
• Intel®Z87
メモリ
• デュアルチャンネル DDR3 メモリテクノロジー
日本語
• 4 x DDR3 DIMM スロット
• DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/
1866(OC)/1600/1333/1066 ノン ECC、アンバッファードメモ
リに対応
• システムメモリの最大容量：32GB（注意を参照）
• Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ
ポート
拡張スロット
• 1 x PCI Express 3.0 x16 スロット（PCIE1：x16 モード）
• 1 x PCI Express 2.0 x16 スロット（PCIE3:x4 モード）
• PCIE2 または PCIE4 スロットが使用されている場合は、
PCIE3 スロットが 2 倍モードで動作します。
• 2 x PCI Express 2.0 x1 スロット
• 2 x PCI スロット
TM
TM
• AMD Quad CrossFireX
および CrossFireX
に対応
グラフィックス
• Intel®HDグラフィックス内蔵ビジュアルおよびVGA出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel®HD グラフィックス内蔵ビジュアルをサポート：AVC、
MVC (S3D)、および、MPEG-2 Full HW Encode1 装備の
TM
Intel® クイック・シンク・ビデオ、Intel® InTru
3D、Intel® ク
TM
リアー・ビデオ HD テクノロジー、Intel® Insider
、Intel® HD
Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
117
• 最大共有メモリ 1792MB
• 3 つの VGA 出力オプション：D-Sub、DVI-D、HDMI
• 3 台のモニターをサポート
• HDMI テクノロジーをサポート。最大解像度 1920x1200
@60Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI（HDMI 準拠のモニターが必要）では、オートリップ
シンク、ディープカラー（12bpc）、xvYCC、HBR（高ビットレ
ートオーディオ）をサポート
• DVI-D と HDMI ポートで、HDCP 機能をサポート
日本語
• DVI-D と HDMI ポートで、フル HD 1080p ブルーレイ(BD)
再生をサポート
音声
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オーディオコーデック）
• プレミアムブルーレイオーディオサポート
LAN
• ギガビット LAN 10/100/1000 Mb/ 秒
• ギガ PHY Intel® I217V
• Intel® リモートウェイクテクノロジーをサポート
• ウェイクオンランをサポート
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
リアパネル I/O
• 1 x PS/2 キーボードポート
• 1 x D-Sub ポート
• 1 x DVI-D ポート
• 1 x HDMI-Out ポート
• 1 x HDMI-In ポート
• 1 x 光 SPDIF 出力ポート
• 4 x USB 2.0 ポート
• 4 x USB 3.0 ポート
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
118
Z87 Pro4
• HD オーディオジャック：リアスピーカー / センター / バス /
ラインイン / フロントスピーカー / マイク
ストレージ
• 6 x SATA3 6.0 Gb/ 秒コネクター、RAID (RAID 0、RAID 1、
RAID 5、RAID 10、 Intel ラピッドストレージテクノロジー
12、Intel スマートレスポンステクノロジー)、NCQ、AHCI、「ホ
ットプラグ」をサポート
コネクター
• 1 x IR ヘッダー
• 1 x COM ポートヘッダー
• 1 x 電源 LED ヘッダー
• 1 x TPM ヘッダー
• 2 x CPU ファインコネクター（1 x 4 ピン、1 x 3 ピン）
• 2 x シャーシファンコネクター（1 x 4 ピン、1 x 3 ピン）
• 1 x 電源ファンコネクター（3 ピン）
• 1 x 24 ピンATX 電源コネクター
日本語
• 1 x 8 ピン 12V 電源コネクター
• 1 x 前面パネルオーディオコネクター
• 1 x SPDIF Out コネクター
• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートをサポート）
• 1 x 縦型 A USB 3.0
• 2 x USB 3.0 ヘッダー（4 個の USB 3.0 ポートに対応）
（ASMedia ハブ）
BIOS 機能
• 多言語 GUI サポート付きの 64Mb AMI UEFI Legal BIOS
• ACPI 1.1 準拠のウェイクアップイベント
• SMBIOS 2.3.1 をサポート
• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定
サポート CD
• ドライバー、ユーティリティ、アンチウイルスソフトウェア
（トライアル版）、CyberLink MediaEspresso 6.5 トライ
アル、Google Chrome ブラウザー、ツールバー、Start8、
MeshCentral、Splashtop Streamer
ハードウェア
• CPU/ シャーシ温度センサー
モニター
• CPU/ シャーシ / 電源ファンタコメーター
• CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン
速度の自動調整可能）
119
• CPU/ シャーシファンマルチ速度制御
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore
OS
• Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠
認証
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP ready 電源が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
日本語
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパー
ティのオーバークロックツールの使用などを含む、オーバークロックには、一定の
リスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定
になったり、システムのコンポーネントやデバイスが破損することがあります。ご自
分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負い
かねますのでご了承ください。
Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられ
た実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64
ビットのオペレーティングシステムでは、そのような制限はありません。Windows®
では使えないメモリを使用するために、ASRock XFast RAM を使用することがで
きます。
120
Z87 Pro4
1.3 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ
ンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに
被さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャ
ンパーを表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これら
のピンは「ショート」です。
CMOS クリアジャンパー
(CLRCMOS1)
日本語
CMOS のクリアデフォルト
（p.1、No. 23 参照）
CLRCMOS1は、CMOS のデータをクリアすることができます。クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を
切り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 の
ピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。ただし、
BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアッ
プデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それ
から CMOS クリアアクションを行う前にシャットダウンしてください。パスワー
ド、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外し
た場合にのみ、消去されることにご注意ください。
121

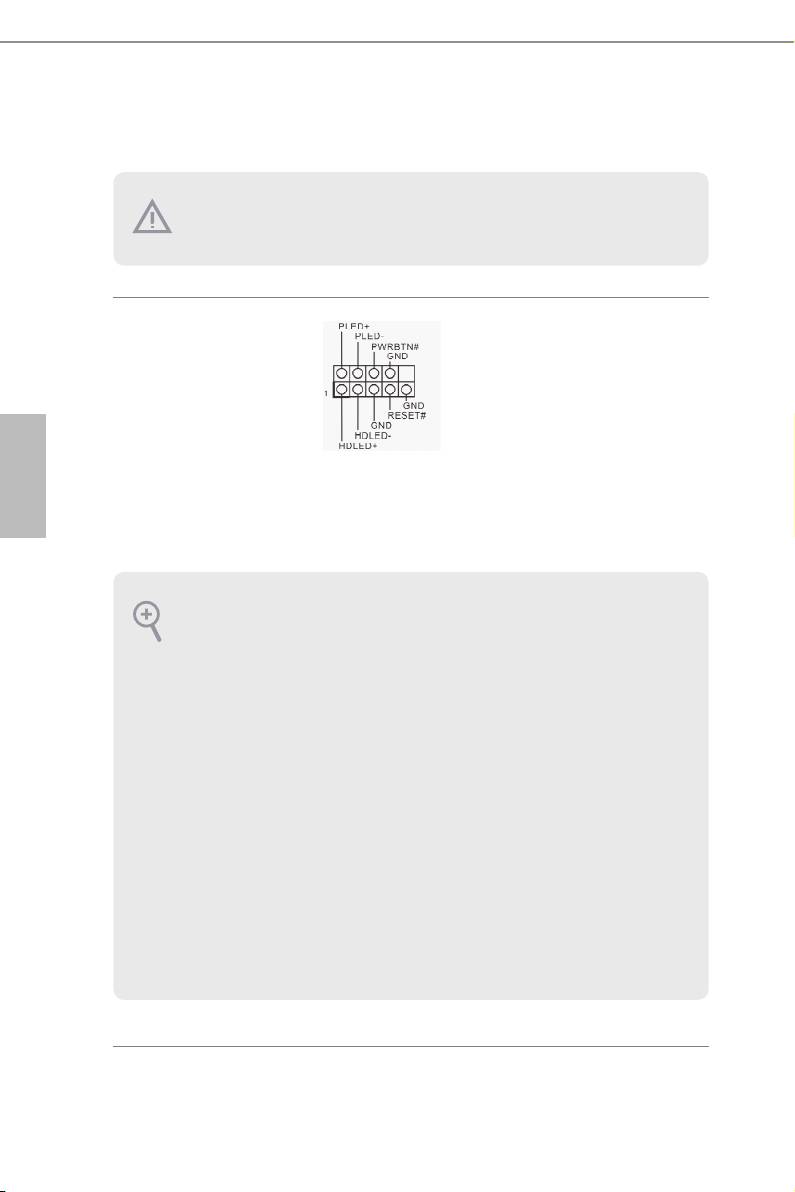

1.4 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネ
クターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターに
ジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
システムパネルヘッダー
電源スイッチを接続し、
（9 ピンパネル 1）
スイッチをリセットし、下
（p.1、No. 16 参照）
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
日本語
のヘッダーにセットしま
す。ケーブルを接続すると
きには、ピンの＋と−に気
をつけてください。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアク
ティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュー
ルとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正し
く合致していることを確かめてください。
122
Z87 Pro4

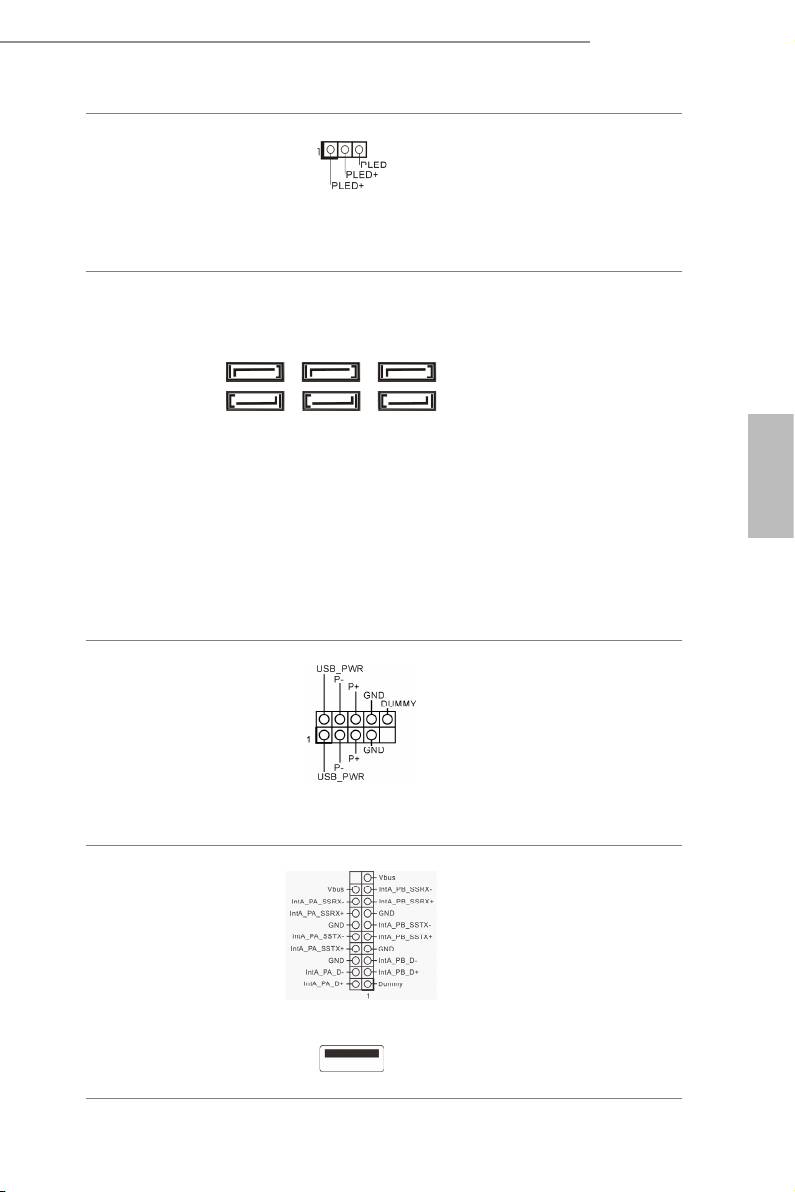

電源 LED ヘッダー
システムの電源ステー
（3 ピン PLED1）
タスを表示するために、
（p.1、No. 17 参照）
シャーシ電源 LED をこ
のヘッダーに接続してく
ださい。
シリアル ATA3 コネクター
これら 6 つの SATA3 コ
（SATA3_0：
ネクターは、最高 6.0 Gb/
SATA3_4SATA3_0 SATA3_2
p.1、No. 11 参照）
秒のデータ転送速度で
(SATA3_1:
内部ストレージデバイス
p.1、No. 20 参照）
用の SATA データケーブ
（SATA3_2：
ルをサポートします。
SATA3_5SATA3_1 SATA3_3
p.1、No. 12 参照）
（SATA3_3：
p.1、No. 15 参照）
日本語
（SATA3_4：
p.1、No. 13 参照）
（SATA3_5：
p.1、No. 14 参照）
USB 2.0 ヘッダー
I/O パネルの 4 つの USB
（9 ピン USB4_5）
2.0 ポートに加えて、この
（p.1、No. 21 参照）
マザーボードには 2 つの
（9 ピン USB6_7）
ヘッダーがあります。各
（p.1、No. 22 参照）
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
I/O パネルの 4 つの USB
（19 ピン USB3_4_5）
3.0 ポートに加えて、この
（p.1、No. 9 参照）
マザーボードには 2 つの
（19 ピン USB3_6_7）
ヘッダーと 1 つのポート
（p.1、No. 8 参照）
が装備されています。各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
(USB3_8)
ます。
（p.1、No. 10 参照）
123

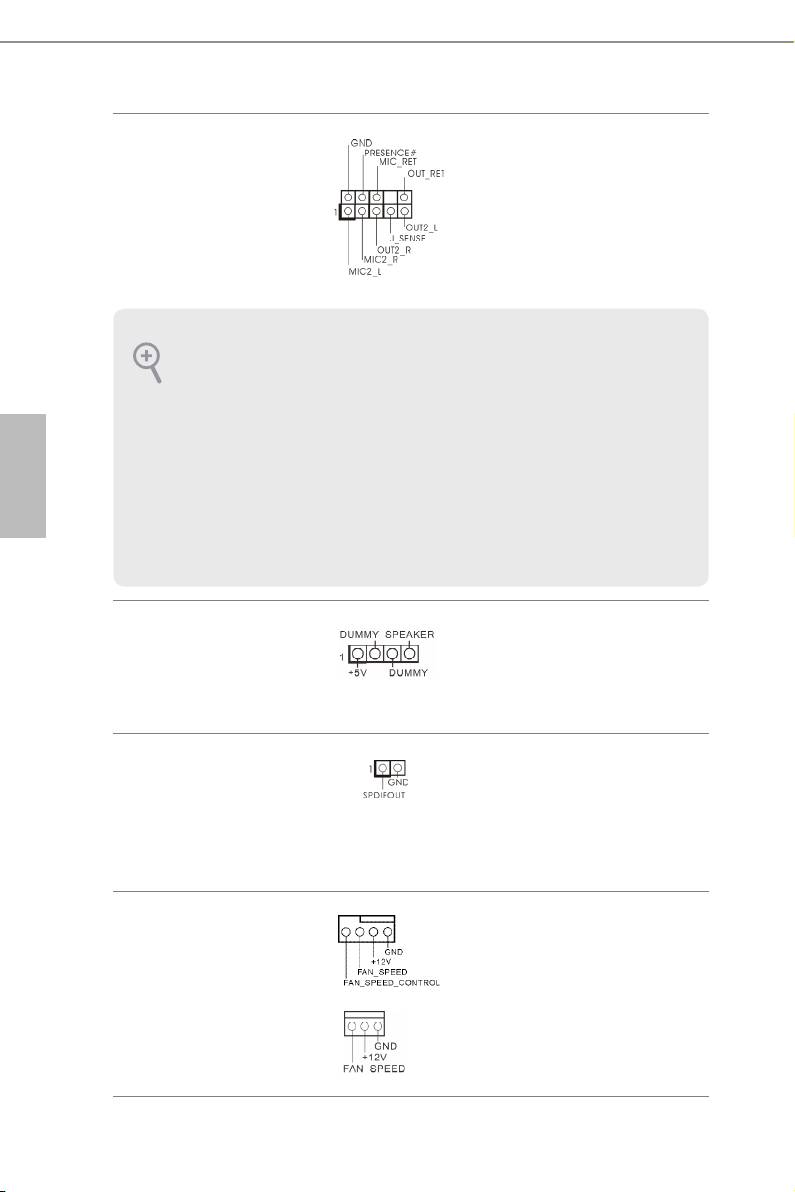

フロントパネルオーディ
このヘッダーは、フロント
オヘッダー
オーディオパネルにオー
（9 ピン HD_AUDIO1）
ディオデバイスを接続す
（p.1、No. 28 参照）
るためのものです。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
日本語
Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
シャーシスピーカーヘッ
シャーシスピーカーはこ
ダー
のヘッダーに接続してく
（4 ピン SPEAKER1）
ださい。
（p.1、No. 18 参照）
SPDIF Out コネクター
ケーブルを使用して、
（2 ピン SPDIF_OUT1）
HDMI VGA カードの
（p.1、No. 27 参照）
SPDIF_OUT コネクター
をこのヘッダーに接続し
てください。
シャーシと電源ファンコ
ファンケーブルはファン
ネクター
コネクターに接続し、黒
（4 ピン CHA_FAN1）
線とアースピンを合わせ
（p.1、No. 19 参照）
てください。
（3 ピン CHA_FAN2）
（p.1、No. 29 参照）
124
Z87 Pro4

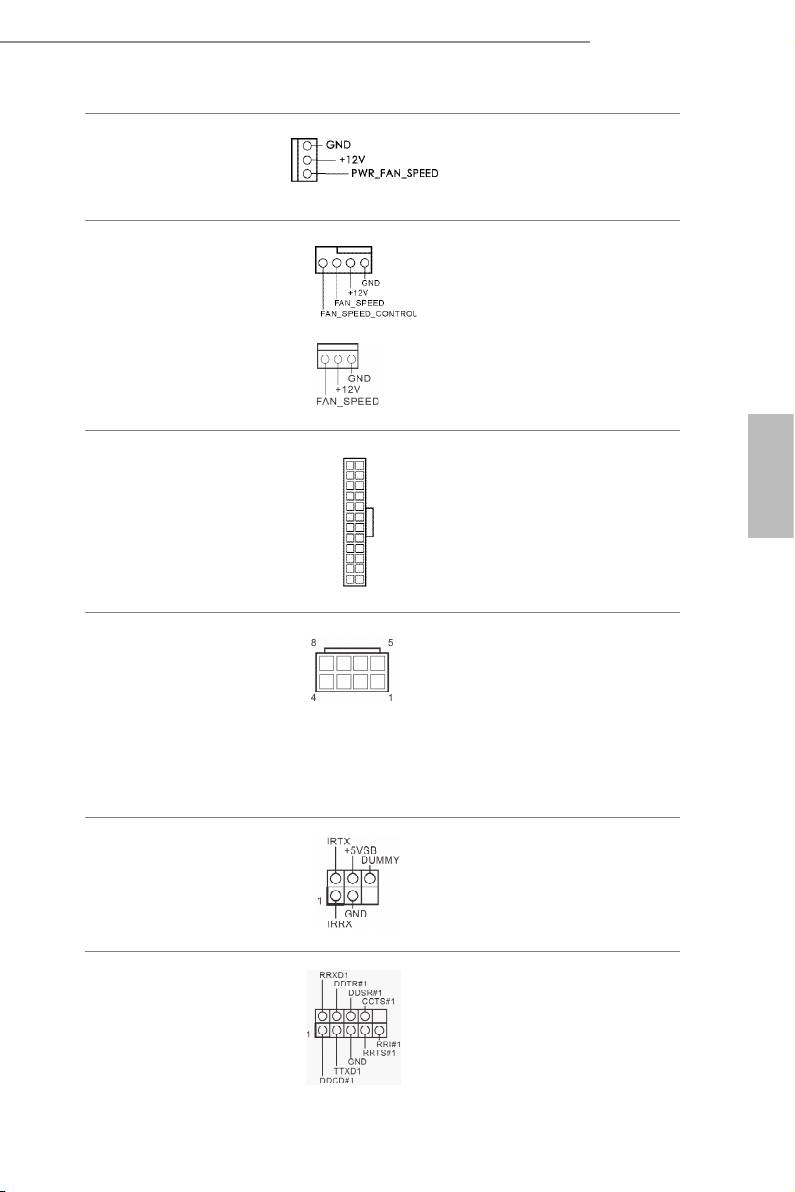

（3 ピン PWR_FAN1）
（p.1、No. 1 参照）
CPU ファンコネクター
このマザーボードは 4 ピ
（4 ピン CPU_FAN1）
ン CPU ファン（静音ファ
（p.1、No. 3 参照）
ン）コネクターを提供しま
す。3 ピンの CPU ファン
（3 ピン CPU_FAN2）
を接続する場合には、ピ
（p.1、No. 4 参照）
ン 1-3 に接続してくださ
い。
ATX 電源コネクター
12
24
このマザーボードは 24 ピ
1
（24 ピンATXPWR1）
ン ATX 電源コネクター
日本語
（p.1、No. 7 参照）
を提供します。20 ピンの
ATX 電源を使用するに
は、ピン 1 と 13 番に合わ
13
せて接続してください。
ATX12V 電源コネクター
このマザーボードは 8 ピ
（8 ピンATX12V1）
ン ATX12V 電源コネク
（p.1、No. 2 参照）
ターを提供します。4 ピ
ンの ATX 電源を使用す
るには、ピン 1 と 5 番に
合わせて接続してくださ
い。
赤外モジュールヘッダー
このヘッダーはオプションのワ
（5 ピン IR1）
イヤレス送受信赤外モジュール
（p.1、No. 24 参照）
をサポートしています。
シリアルポートヘッダー
この COM1 ヘッダーはシ
（9 ピン COM1）
リアルポートモジュール
（p.1、No. 25 参照）
をサポートします。
125
TPM ヘッダー
このコネクターはトラス
（17 ピン TPMS1）
テッドプラットフォームモ
（p.1、No. 26 参照）
ジュール（TPM）システ
ムをサポートし、鍵、デジ
タル証明書、パスワード、
データを安全に保管する
ことができます。TPM シ
ステムはまた、ネットワー
クセキュリティを高め、デ
ジタル証明書を保護し、
プラットフォームの完全
性を保証します。
