ASRock 990FX EXTREME3: 1. Introduction

1. Introduction

Merci pour votre achat d’une carte mère ASRock 990FX Extreme3, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock 990FX Extreme3

(Facteur de forme ATX: 12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm)

Guide d’installation rapide ASRock 990FX Extreme3

CD de soutien ASRock 990FX Extreme3

Un carte 2S_Pont_ASRock SLI

Deux câbles de données de série ATA (SATA) (en option)

Un Câble audio 3,5mm (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

Français

port.

49

ASRock 990FX Extreme3 Motherboard

1.2 Spécifications

Format - Facteur de forme ATX:

12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm

- Accessoires de Carte mère (condensateurs 100% polymère

conducteur de haute qualité fabriqué au Japon)

CPU - Prise en charge des processeurs sur socket AM3+

- Prise en charge des processeurs sur socket AM3:

TM

Processeur Phenom

II X6 / X4 / X3 / X2 (sauf 920 / 940) /

Athlon II X4 / X3 / X2 / Sempron d’AMD

- Prêt pour processeurs Huit-Core

- Supporte UCC (Unlock CPU Core) (voir ATTENTION 1)

- 4 + 1 Power Phase conception

- Supporte les processeurs jusqu’à 140W

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- FSB 2600 MHz (5.2 GT/s)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 2)

- Prise en charge de la technologie Hyper Transport 3.0

(HT 3.0)

Chipsets - Northbridge: AMD 990FXFX

- Southbridge: AMD SB950

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double (voir ATTENTION 3)

- 4 x slots DIMM DDR3

- Supporter DDR3 2100(OC)/1866/1600/1333/1066/800

non-ECC, sans amortissement mémoire

(voir ATTENTION 4)

- Capacité maxi de mémoire système: 32GB

(voir ATTENTION 5)

Slot d’extension - 3 x slots PCI Express 2.0 x16

(PCIE2/PCIE3 : mode x16 ; PCIE4 : mode x4)

- 1 x slot PCI Express 2.0 x1

Français

- 2 x slots PCI

TM

TM

- Prend en charge AMD

Quad CrossFireX

, 3-Way

TM

TM

CrossFireX

et CrossFireX

®

TM

TM

- Prend en charge NVIDIA

Quad SLI

et SLI

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

50

ASRock 990FX Extreme3 Motherboard

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Supporte du Wake-On-LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Support de PXE

Panneau arrière I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x Port de sortie coaxial SPDIF

- 1 x Port de sortie optique SPDIF

- 6 x ports USB 2.0 par défaut

- 2 x ports USB 3.0 par défaut

- 1 x Connecteur eSATA3

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière /

Central /Basses / Entrée Ligne / Haut-parleur frontal /

Microphone (voir ATTENTION 6)

SATA3 - 5 x connecteurs 6,0 Gb/s SATA3, prise en charge des

fonctions RAID (RAID 0, RAID 1, RAID 5 et RAID 10), NCQ,

AHCI et « Connexion à chaud »

USB 3.0 - 2 x ports USB3.0 à l’arrière par Etron EJ168A, prennent en

charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 5 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

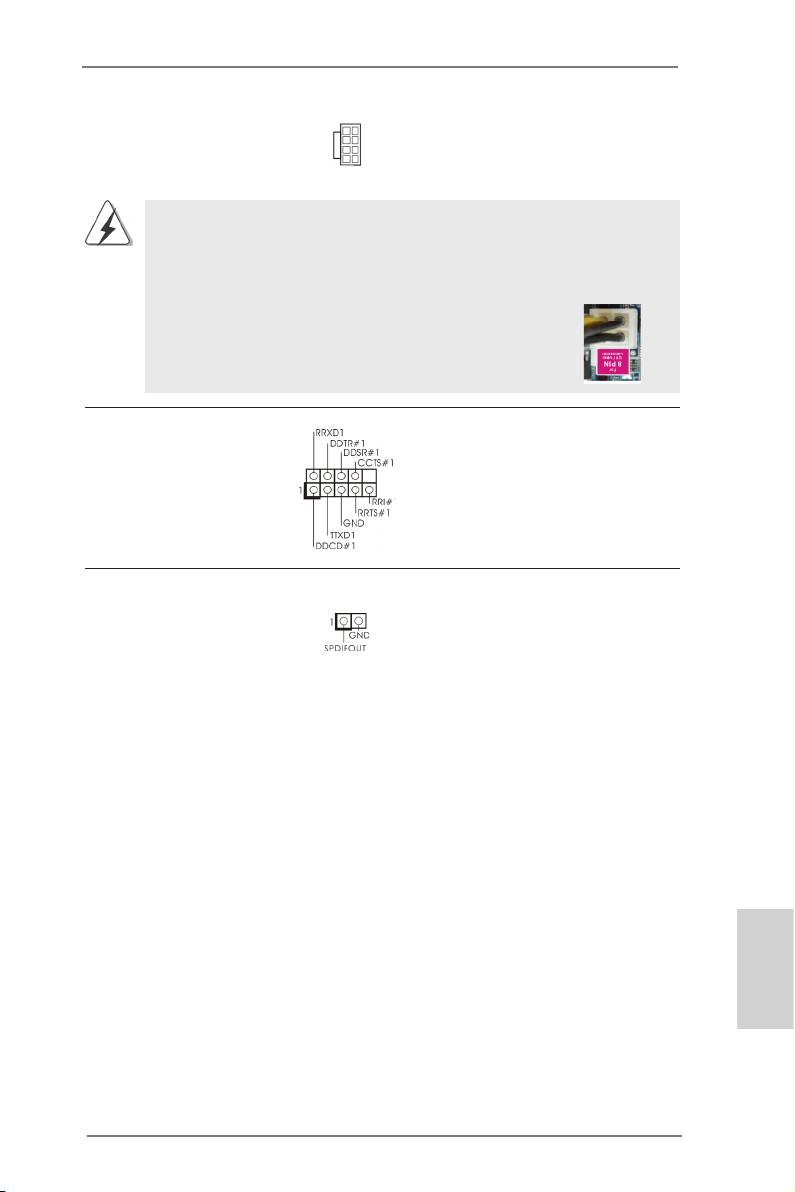

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x LED di accensione

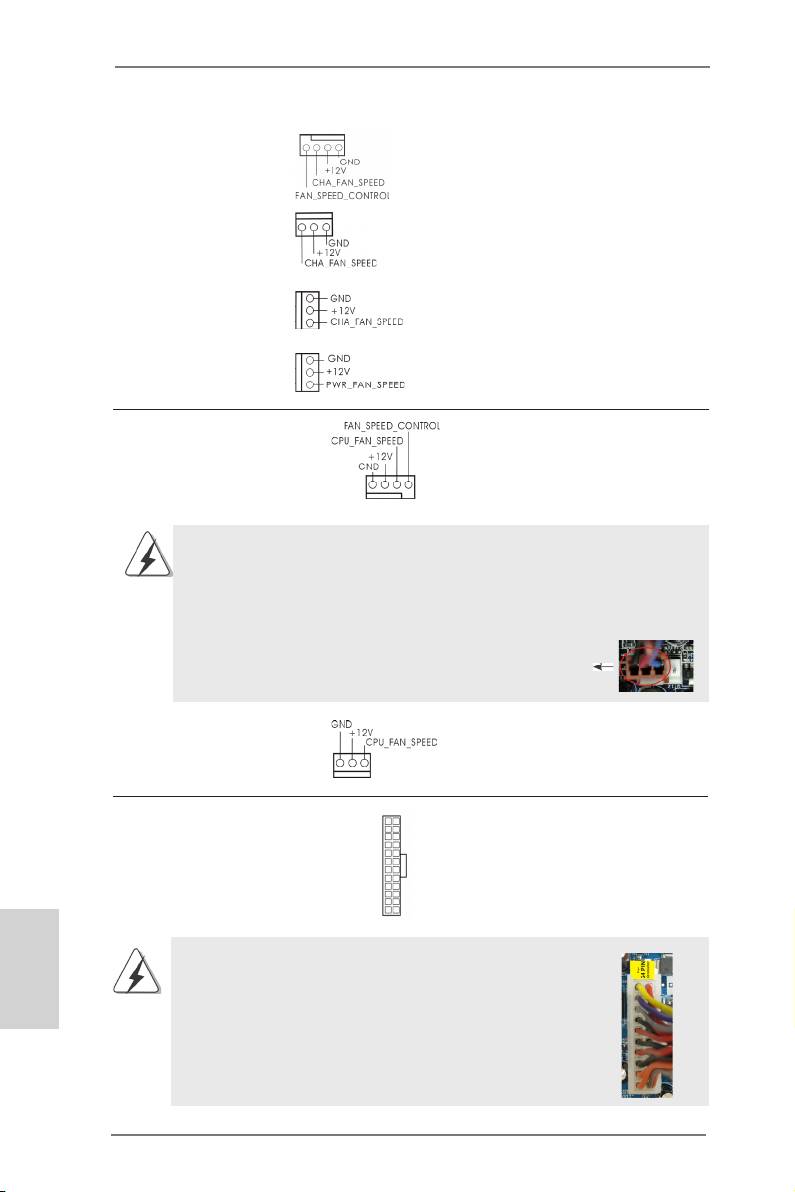

- Connecteur pour ventilateur de CPU/Châssis/Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

BIOS - 32Mb AMI UEFI Legal BIOS avec support GUI

Français

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, VCCM, NB, SB Tension Multi-ajustement

51

ASRock 990FX Extreme3 Motherboard

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial

Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)

unique (voir ATTENTION 7)

- ASRock l'Instant Boot

- ASRock Instant Flash (voir ATTENTION 8)

- Chargeur ASRock APP (voir ATTENTION 9)

- ASRock XFast USB (voir ATTENTION 10)

- ASRock XFast LAN (voir ATTENTION 11)

- Technologie Lecture Marche/Arrêt ASRock

(voir ATTENTION 12)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

(voir ATTENTION 13)

- ASRock U-COP (voir ATTENTION 14)

- Garde d’échec au démarrage (B.F.G.)

- Turbo 50 / Turbo 60 CPU Overclocking

- Turbo UCC

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux d’unité centrale

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit /

XP / XP 64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 15)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

52

ASRock 990FX Extreme3 Motherboard

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y

compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou

utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de

votre système, ou même causer des dommages aux composants et dispositifs de votre

système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes

pas responsables des dommages possibles causés par l’overclocking.

ATTENTION!

1. La fonction ASRock UCC (Unlock CPU Core : Déverrouillage du coeur

du processeur) permet de simplier l’activation des processeurs AMD.

Il vous suft de sélectionner dans le UEFI l’option « Unlock CPU Core »

(Déverrouillage du coeur du processeur), et vous pouvez déverrouiller le

coeur du processeur pour proter instantanément de performances ren-

forcées. Lorsque la fonction UCC est activée, le processeur à double ou

à triple coeur sera renforcée de façon à fonctionner comme processeur à

quatre coeurs, et pour certains processeurs, notamment les processeurs

quad-core, la taille du cache L3 sera aussi augmentée pour passer à 6

Mo, ce qui signie que vous pourrez améliorer les performances du pro-

cesseur à plus faible coût. Veuillez noter que la fonction UCC est prise

en charge uniquement avec les processeurs AM3, et en outre, tous les

processeurs AM3 ne prennent pas cette fonction en charge car certains

coeurs cachés de processeurs risquent de dysfonctionner.

2. Cette carte mère prend en charge la technologie Untied Overclocking.

Veuillez lire “La technologie de surcadençage à la volée” à la page 33

pour plus d’informations.

3. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 14

pour réaliser une installation correcte.

4. La prise en charge de fréquences de mémoire de 2100MHz dépend du

CPU AM3/AM3+ que vous choisissez. Si vous choisissez des barrettes

de mémoire DDR3 2100 sur cette carte mère, veuillez vous référer à la

liste des mémoires prises en charge sur notre site Web pour connaître

barrettes de mémoire compatibles. DDR3 1866 avec mode Non OC est

supporté par AM3+ CPU.

Site Web ASRock : http://www.asrock.com

5. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

7 /

TM

®

Vista

/ XP. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre

de limitation.

Français

6. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

53

ASRock 990FX Extreme3 Motherboard

7. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une

interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du

ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphé-

riques, il af che les valeurs principales de votre système. Dans Contrôle

du ventilateur, il af che la vitesse du ventilateur et la température, que

vous pouvez ajuster. Dans Overclocking, vous pouvez overclocker la

fréquence du CPU pour améliorer les performances du système. Dans

OC DNA, vous pouvez enregistrer vos réglages OC dans un pro l et les

partager avec vos amis. Vos amis pourront alors installer le pro l OC sur

leur système pour utiliser les mêmes réglages OC. Dans IES (Intelligent

Energy Saver – Fonction intelligente d’économie d’énergie), le contrôleur

de la tension peut réduire le nombre de phases de sortie pour améliorer

le fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans

diminuer les performances de l’ordinateur. Veuillez visiter notre site

Web pour plus d’informations sur l’utilisation des fonctions de l’utilitaire

ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

8. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

®

sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com apenas

alguns cliques sem ter de utilizar outra disquete ou outro complicado

utilitário de ash. Note que a unidade ash USB ou a unidade de disco

rígido devem utilizar o sistema de cheiros FAT32/16/12.

9. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simulta-

nément plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à

Français

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.

asp

10. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

54

ASRock 990FX Extreme3 Motherboard

11. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

12. La Technologie Lecture Marche/Arrêt ASRock permet aux utilisateurs

d’expériencer l’audio incroyable à partir d’appareils audio portables

comme un lecteur MP3 ou un téléphone portable, sur votre PC, même

lorsque le PC est éteint (ou en mode ACPI S5)! Cette carte mère fournie

aussi un câble audio 3,5mm gratuit (optionnel) qui facilite beaucoup dans

les environnements informatiques.

13. Même si cette carte mère offre un contrôle sans souci, il n’est pas

recommandé d’y appliquer un over clocking. Les fréquences autres que

les fréquences de bus d’UC recommandées risquent de déstabiliser le

système ou d’endommager l’UC.

14. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez vérier que

le ventilateur d’UC sur la carte mère fonctionne correctement et

débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer

la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique

entre le CPU le dissipateur lors de l’installation du PC.

15. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

55

ASRock 990FX Extreme3 Motherboard

1.3 Réglage des cavaliers

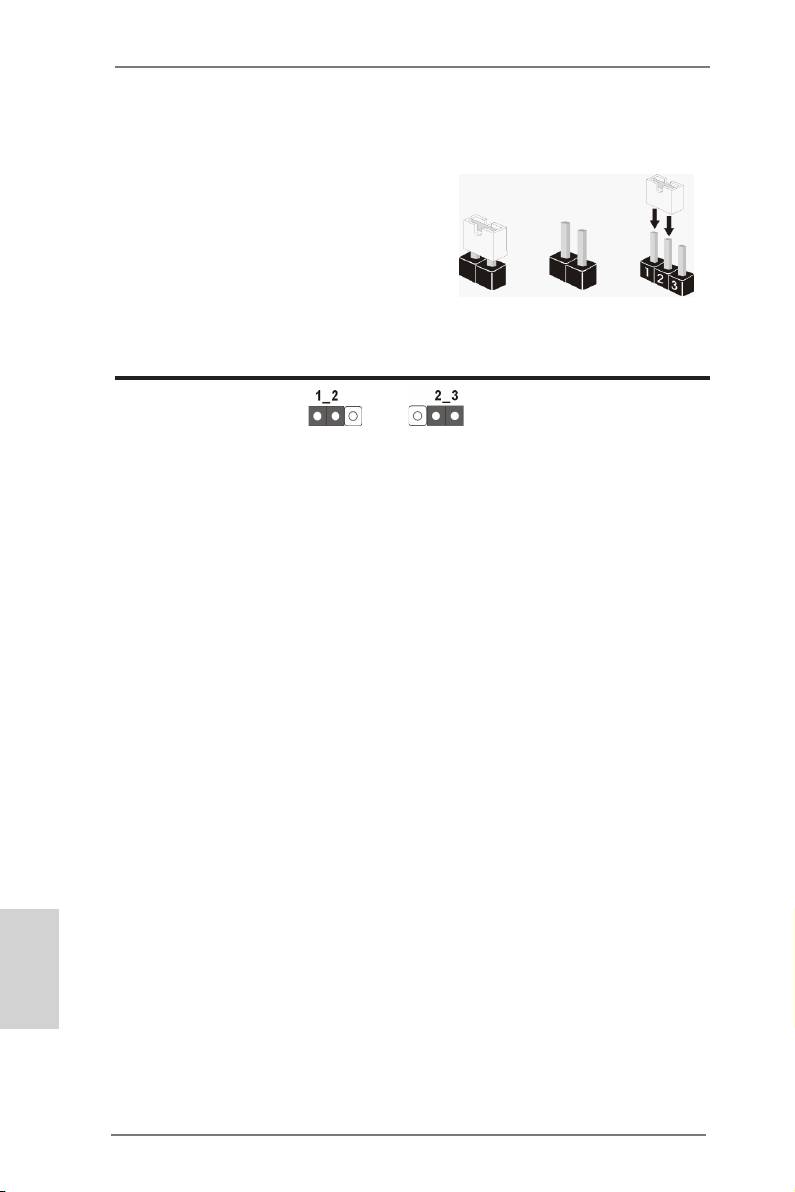

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

Ferme Ouvert

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 22)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Français

56

ASRock 990FX Extreme3 Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

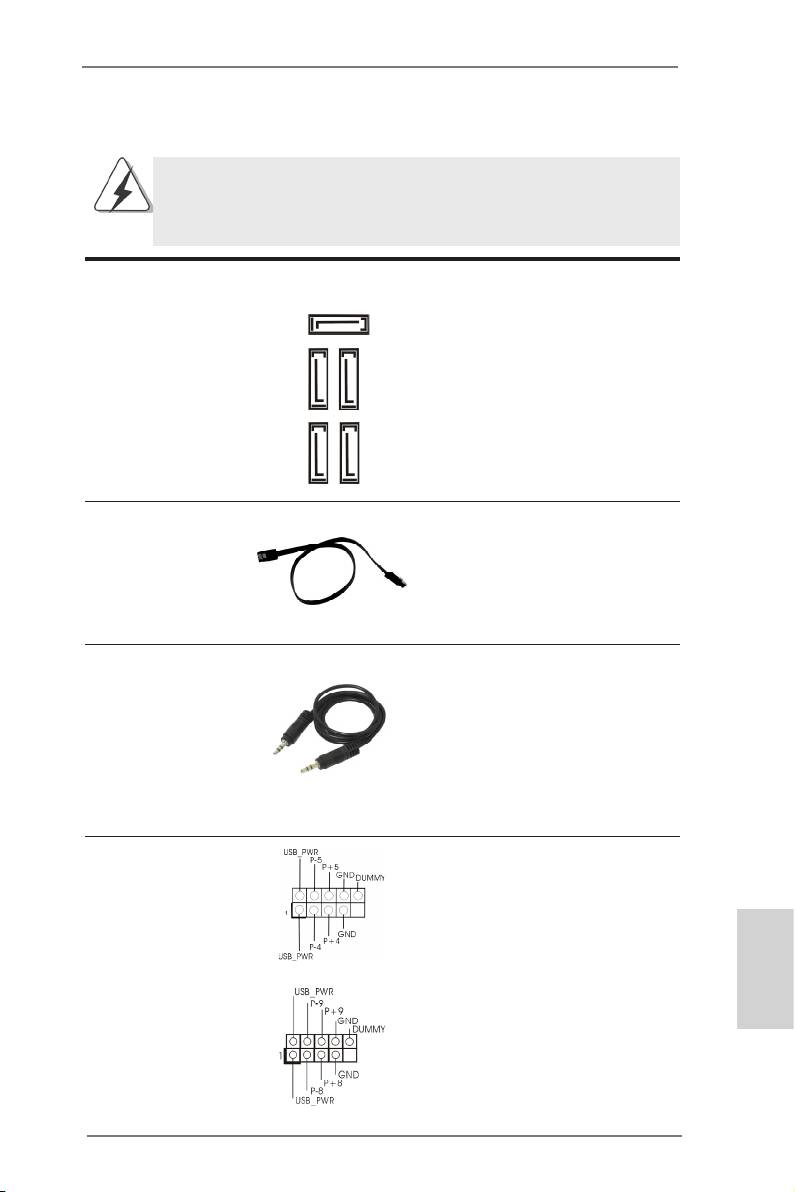

Connecteurs Série ATA3 Ces cinq connecteurs Série

SATA3_5

(SATA3_1_2: voir p.2 No. 14)

ATA3 (SATA3) prennent en

(SATA3_3_4: voir p.2 No. 13)

charge les câbles SATA pour

(SATA3_5: voir p.2 No. 12)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA3_1_2 SATA3_3_4

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

mere.

Câble audio 3,5mm L’une des extrémités du câble

(en option)

audio 3,5mm peut être

branchée sur des appareils

audio portatifs comme un

lecteur MP3 ou un téléphone

portable, ou le port Entrée Ligne

de votre PC.

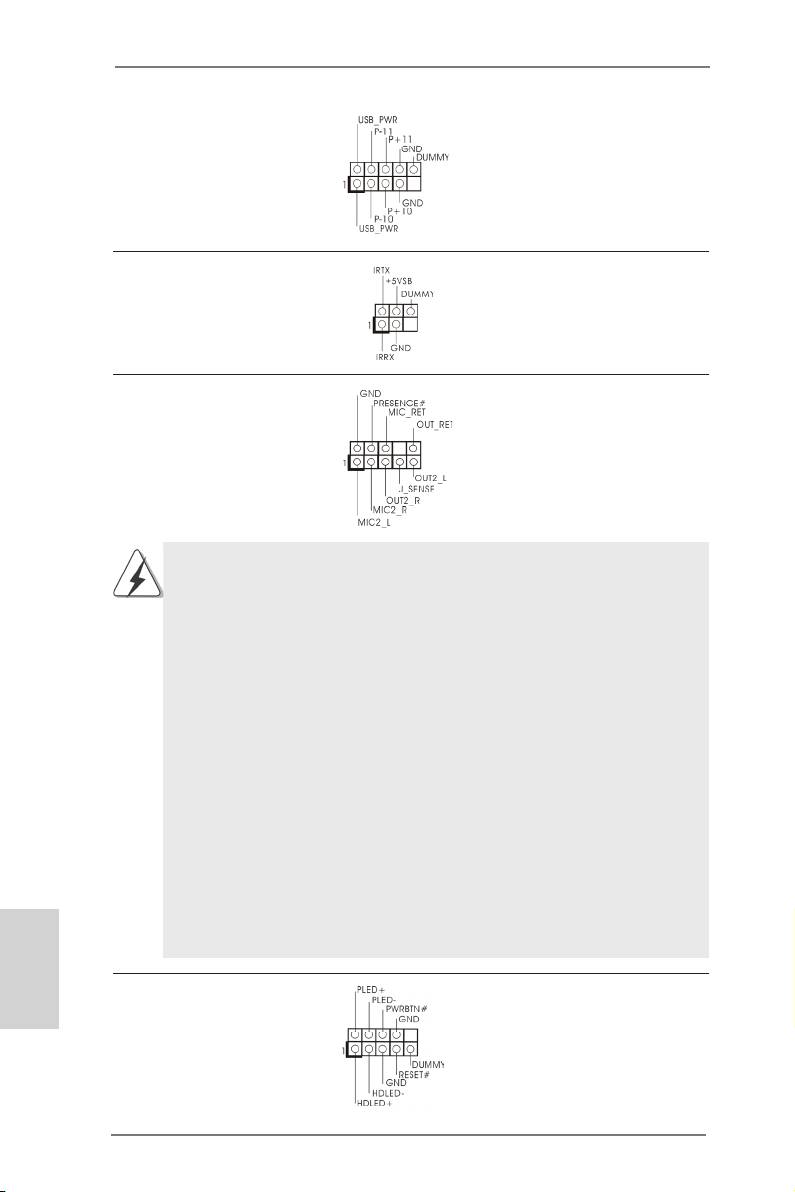

En-tête USB 2.0 A côté des six ports USB

(USB4_5 br.9)

2.0 par défaut sur le panneau

(voir p.2 No. 23)

E/S, il y a trois embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

prendre en charge 2 ports USB

(USB8_9 br.9)

2.0.

Français

(voir p.2 No. 24)

57

ASRock 990FX Extreme3 Motherboard
