1. Einführung

Wir danken Ihnen für den Kauf des ASRock 990FX Extreme3 Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Grakkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock 990FX Extreme3 Motherboard

(ATX-Formfaktor: 30.5 cm x 21.8 cm; 12.0 Zoll x 8.6 Zoll)

ASRock 990FX Extreme3 Schnellinstallationsanleitung

ASRock 990FX Extreme3 Support-CD

Ein ASRock SLI_Bridge_2S-Karte

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein Audiokabel (3,5 mm, Klinke) (optional)

Ein I/O Shield

ASRock erinnert...

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

35

ASRock 990FX Extreme3 Motherboard

1.2 Spezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 21.8 cm; 12.0 Zoll x 8.6 Zoll

- Alle Feste Kondensatordesign (100% in Japan gefertigte,

erstklassige leitfähige Polymer-Kondensatoren)

CPU - Unterstützung von Socket AM3+-Prozessoren

- Unterstützung von Socket AM3-Prozessoren: AMD Phenom

TM

II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2

/ Sempron-Prozessor

- Acht-Kern-CPU-bereit

- Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 1)

- 4 + 1-Stromphasendesign

- Unterstützt CPU bis 140W

TM

- Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

- FSB 2600 MHz (5.2 GT/s)

- Unterstützt Untied-Übertaktungstechnologie

(siehe VORSICHT 2)

- Unterstützt Hyper-Transport- 3.0 Technologie (HT 3.0)

Chipsatz - Northbridge: AMD 990FX

- Southbridge: AMD SB950

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

(siehe VORSICHT 3)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2100(OC)/1866/1600/1333/1066/800

non-ECC, ungepufferter Speicher

(siehe VORSICHT 4)

- Max. Kapazität des Systemspeichers: 32GB

(siehe VORSICHT 5)

Erweiterungs- - 3 x PCI-Express-2.0-x16-Steckplätze

Steckplätze (PCIE2/PCIE3: x16-Modus; PCIE4: x4-Modus)

- 1 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI -Steckplätze

TM

TM

TM

- Unterstützt AMD

Quad CrossFireX

, 3-Way CrossFireX

TM

Deutsch

und CrossFireX

®

TM

TM

- NVIDIA

Quad SLI

und SLI

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

36

ASRock 990FX Extreme3 Motherboard

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 6 x Standard-USB 2.0-Anschlüsse

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher

hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne /

Mikrofon (siehe VORSICHT 6)

SATA3 - 5 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-

(RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-,

AHCI- und „Hot Plugging“-Funktionen

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Etron EJ168A,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 5 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

Deutsch

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU, VCCM, NB, SB Stromspannung Multianpassung

37

ASRock 990FX Extreme3 Motherboard

Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion

Einzigartige - ASRock Extreme Tuning Utility (AXTU)

Eigenschaft (siehe VORSICHT 7)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 8)

- ASRock APP Charger (siehe VORSICHT 9)

- ASRock XFast USB (siehe VORSICHT 10)

- ASRock XFast LAN (siehe VORSICHT 11)

- ASRock ein/aus-Wiedergabetechnologie

(siehe VORSICHT 12)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle

(siehe VORSICHT 13)

- ASRock U-COP (siehe VORSICHT 14)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Turbo 50 / Turbo 60 CPU Übertaktungs

- Turbo UCC

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- CPU-Lüftergeräuschdämpfung

- Mehrstuge Geschwindigkeitsteuerung für CPU-/

Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP / XP 64-Bit

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 15)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

Deutsch

38

ASRock 990FX Extreme3 Motherboard

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wur-

den.

VORSICHT!

1. Die ASRock UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern

freigeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzli-

chen CPU-Kerns müssen Sie lediglich die UEFI-Option „Unlock CPU Core“

(zu Deutsch: CPU-Kern freigeben) umschalten – schon protieren Sie von

einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual-

Core- oder Triple-Core-CPU auf eine Quad-Core-CPU auf – einige CPUs

(inklusive Quad-Core) können zudem die L3-Cache-Größe auf bis zu 6 MB

anheben; das bedeutet verbesserte CPU-Leistung zu einem geringeren

Preis. Bitte beachten Sie, dass die UCC-Funktion nur bei AM3-CPUs ein-

setzbar ist; die Unterstützung besteht jedoch aufgrund möglicher Fehlfunk-

tionen des verborgenen Kerns einiger CPUs auch nicht zwangsläug bei

jeder AM3-CPU.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter

“Entkoppelte Übertaktungstechnologie” auf Seite 33 nden Sie detaillierte

Informationen.

3.

Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 14 zwecks richtiger

Installation gelesen haben.

4. Ob die Speichergeschwindigkeit 2100 MHz unterstützt wird, hängt von

der von Ihnen eingesetzten AM3/AM3+-CPU ab. Schauen Sie bitte auf

unseren Internetseiten in der Liste mit unterstützten Speichermodulen

nach, wenn Sie DDR3 2100-Speichermodule einsetzen möchten. AM3+

CPU unterstützt DDR3 1866 ohne Übertaktung (OC Mode).

ASRock-Internetseite: http://www.asrock.com

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

Deutsch

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-Werkzeug

zur Feineinstellung verschiedener Systemfunktionen an einer benutzer-

freundlichen Schnittstelle; diese beinhaltet Hardware Überwachung,

39

ASRock 990FX Extreme3 Motherboard

Lüftersteuerung, Übertaktung, OC DNA und IES. Über die Hardware-

Überwachung können Sie die Hauptsystemdaten einsehen. Die

Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und

Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz zur

Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC- Einstellungen als Pro l, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Pro l dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Ef zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) 

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

9. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Deutsch

Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

asp

10. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerä-

tes variieren.

11. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

40

ASRock 990FX Extreme3 Motherboard

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

12. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großartige

Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern oder

Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausge-

schaltet ist (oder sich im ACPI S5-Modus bendet)! Dieses Motherboard

wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional)

geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit

gewährleistet.

13. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-

Busfrequenzen abweichen, können Instabilität des Systems verursachen

oder die CPU beschädigen.

14. Wird eine Überhitzung der CPU registriert, führt das System einen automati-

schen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte,

ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte

den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung

zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU

und Kühlkörper zu sprühen.

15. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

41

ASRock 990FX Extreme3 Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch Jump-

erkappen verdeckt, ist der Jumper “offen”.

Die Abbildung zeigt einen 3-Pin Jumper

dessen Pin1 und Pin2 “gebrückt” sind, bzw.

Gebrückt Offen

es befindet sich eine Jumper-Kappe auf

diesen beiden Pins.

Jumper Einstellun

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 22)

Default-

CMOS

Einstellung

löschen

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhal-

ten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Para-

meter. Um die Systemparameter zu löschen und auf die Werkseinstellung

zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das

Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte

vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das

CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu

entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-

Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen

Sie zuerst das System starten und dann wieder ausschalten, bevor Sie

den CMOS-Inhalt löschen.

Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Deutsch

42

ASRock 990FX Extreme3 Motherboard

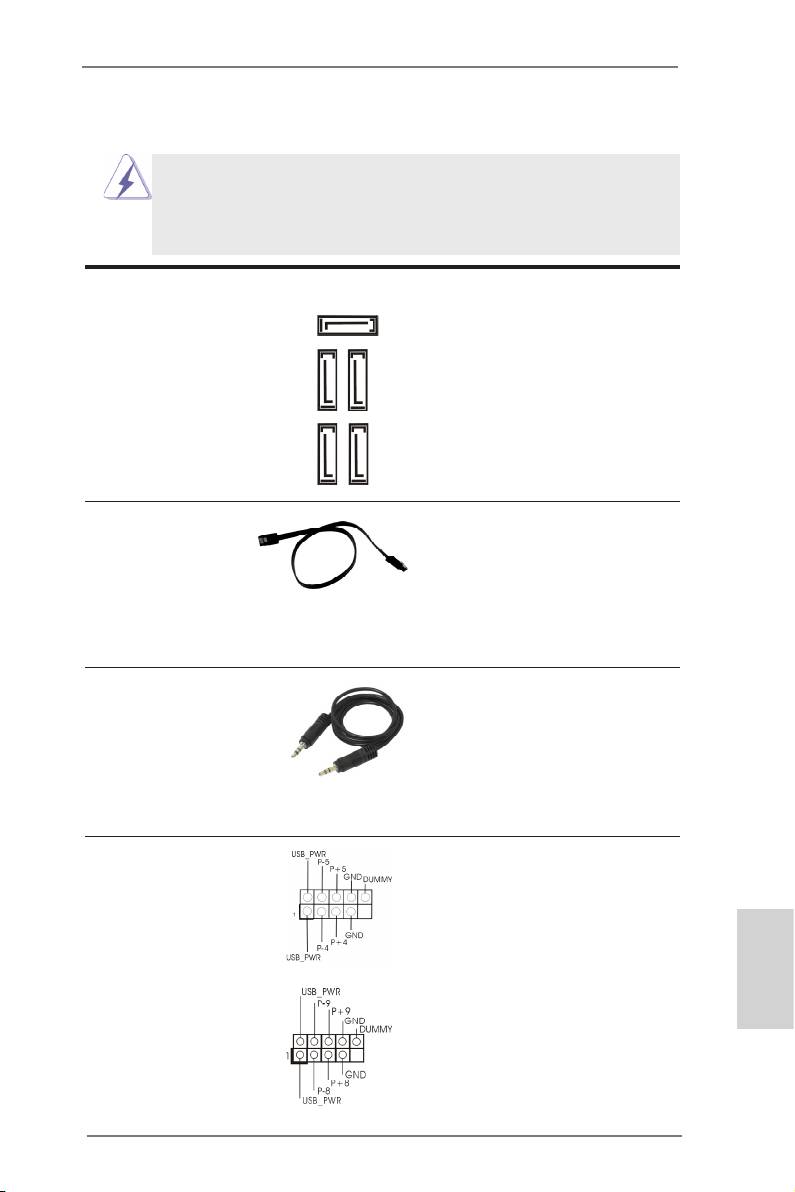

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3-

SATA3_5

(SATA3_1_2: siehe S.2 - No. 14)

(SATA3-)Verbínder

(SATA3_3_4: siehe S.2 - No. 13)

unterstützten SATA-Datenkabel

(SATA3_5: siehe S.2 - No. 12)

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

6,0 Gb/s.

SATA3_1_2 SATA3_3_4

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die

(Option)

SATA3 Festplatte oder das

SATA3 Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

Audiokabel (3,5 mm, Klinke) Beide Enden des 3,5-mm-Klin

(Option)

kenaudiokabels können an

portable Audiogeräte, wie z. B.

MP3-Player und Mobiltelefone,

oder den Line-in-Port Ihres PCs

angeschlossen werden.

USB 2.0-Header Zusätzlich zu den sechs

(9-pol. USB4_5)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 23)

I/O-Anschlüssen benden sich

drei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

Deutsch

(9-pol. USB8_9)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 24)

43

ASRock 990FX Extreme3 Motherboard

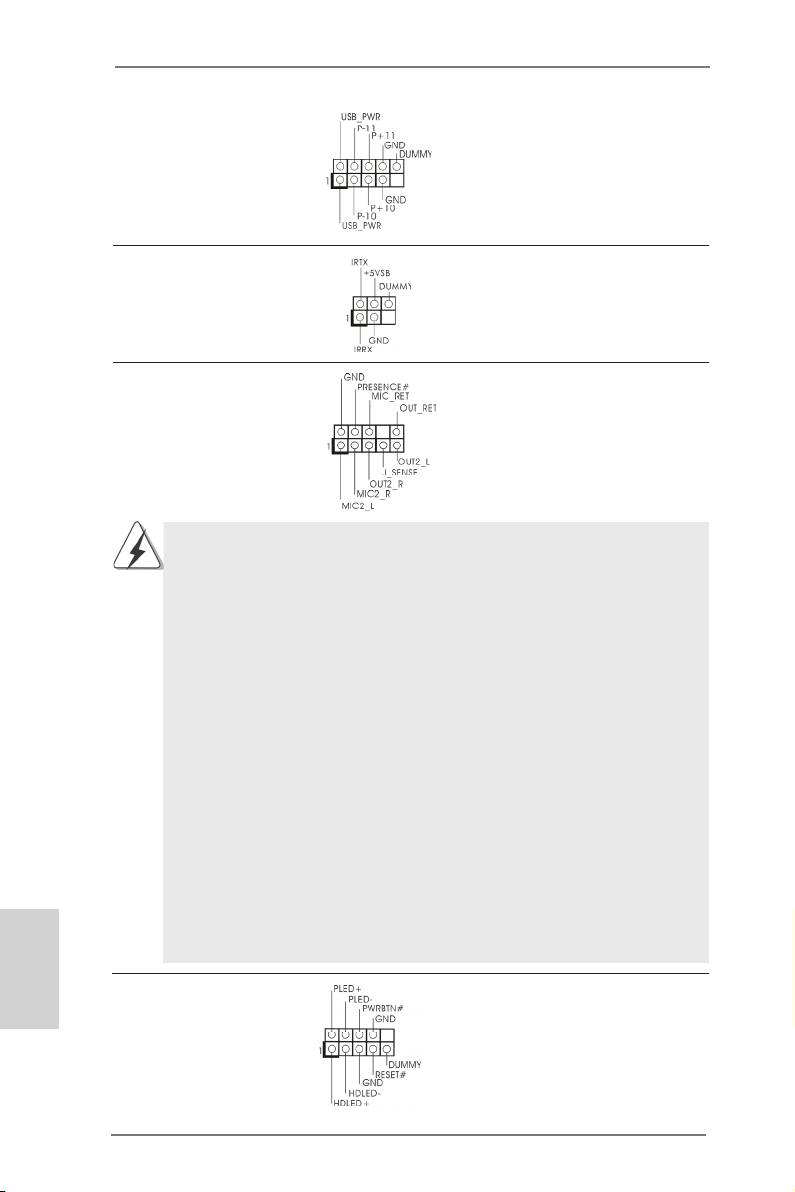

(9-pol. USB10_11)

(siehe S.2 No. 25)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 27)

und Empfangs-Infrarotmodul.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 28)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

auf „FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

Deutsch

an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 19)

Systemvorderseite.

44

ASRock 990FX Extreme3 Motherboard

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

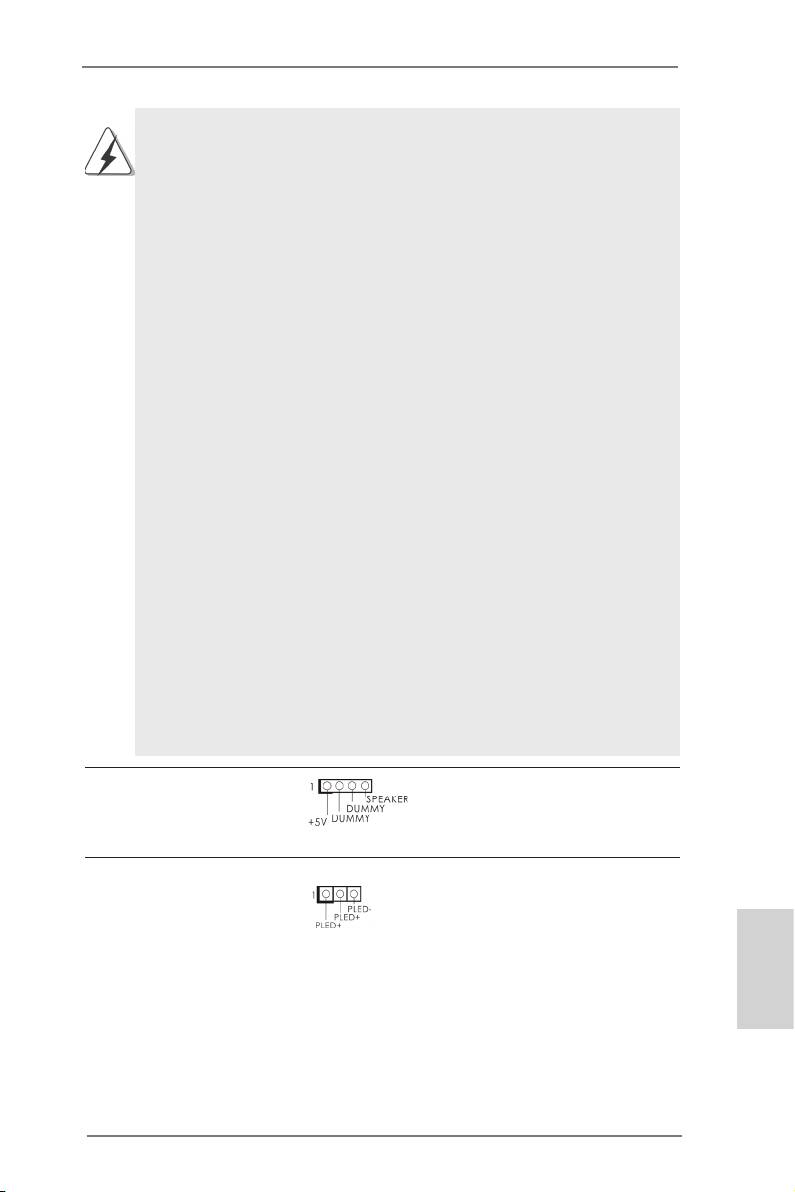

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 18)

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 17)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Deutsch

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

45

ASRock 990FX Extreme3 Motherboard

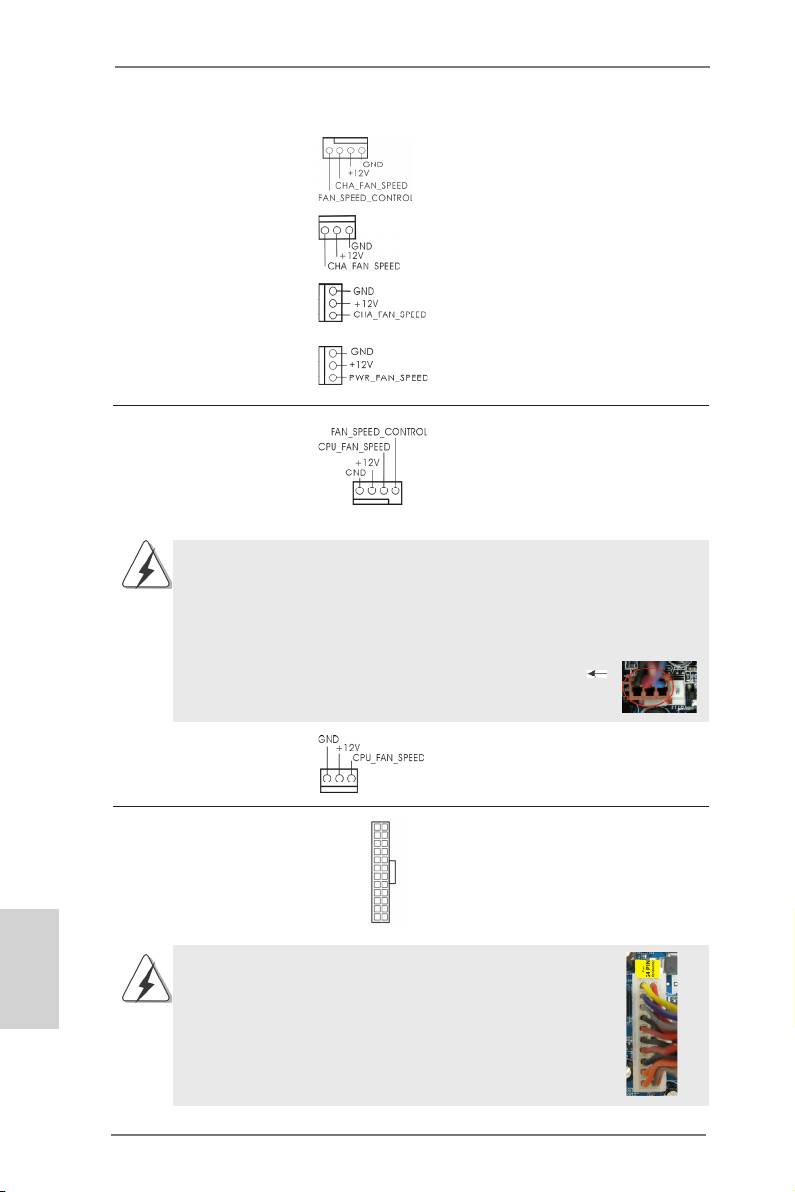

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 21)

wobei der schwarze Draht an

den Schutzleiterstift

(3-pin CHA_FAN2)

angeschlossenwird. CHA_

(siehe S.2 - No. 20)

FAN1/2/3-Lüftergeschwindigkeit

kann über UEFI oder AXTU

(3-pin CHA_FAN3)

gesteuert werden.

(siehe S.2 - No. 10)

(3-pin PWR_FAN1)

(siehe S.2 - No. 35)

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 4)

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

(siehe S.2 - No. 5)

12

24

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 9)

Header.

1

13

Deutsch

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

46

ASRock 990FX Extreme3 Motherboard

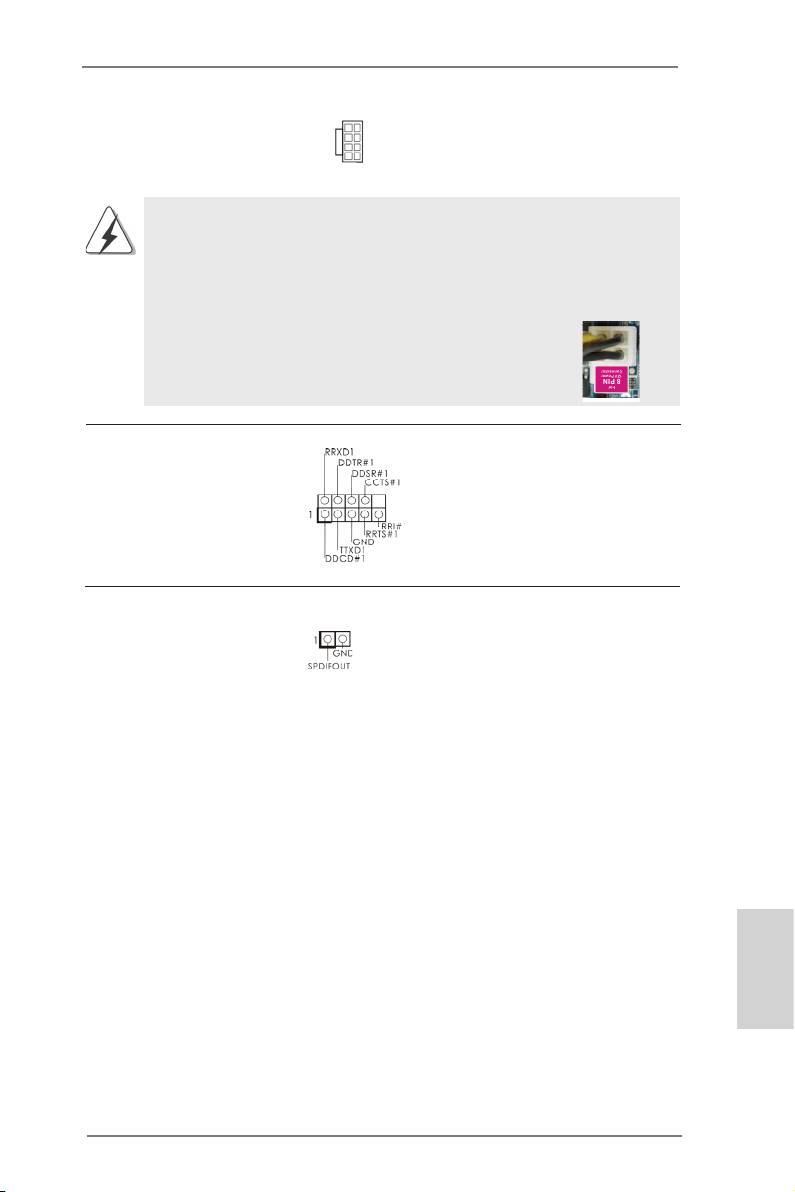

ATX 12V Anschluss Bitte schließen Sie an diesen

5 1

(8-pin ATX12V1)

Anschluss die ATX 12V

8 4

(siehe S.2 - No. 2)

Stromversorgung an.

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

5 1

Installation der 4-Pin ATX 12V Energieversorgung

8 4

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 26)

ein COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.2 - No. 1)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Deutsch

47

ASRock 990FX Extreme3 Motherboard
