ASRock 990FX EXTREME3: 1. 主板簡介

1. 主板簡介

謝謝你采用了華擎 990FX Extreme3 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定

性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信

息可參看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另

行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找

到最新的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎 990FX Extreme3 主板

(ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米 )

華擎 990FX Extreme3 快速安裝指南

華擎 990FX Extreme3 支持光盤

一個華擎 SLI_Bridge_2S 橋接卡

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一條 3.5mm 音頻線 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

...

®

TM

TM

為了在 Windows

7 / 7 64-bit / Vista

/ Vista

64-bit 系統中取得

更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項

設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”

以了解相詳細信息。

簡體中文

147

ASRock 990FX Extreme3 Motherboard

1.2 主板規格

架构 - ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米

- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容 )

處理器 - 支持 Socket AM3+ 處理器

TM

- 支持 Socket AM3 處理器 : AMD Phenom

II X6 / X4 /

X3 / X2(920/940 除外 ) / Athlon II X4 / X3 / X2 /

Sempron 處理器

- 八核心 CPU 就緒

- 支持 UCC (Unlock CPU Core)（詳見警告 1）

- 4 + 1 電源相位設計

- 支持高達 140W 的 CPU

™

- 支持 AMD Cool

‘

n

’

Quiet

冷靜技術

- 支持 FSB 2600 MHz (5.2 GT/s)

- 支持異步超頻技術（詳見警告 2）

- 支持 Hyper-Transport 3.0 (HT 3.0) 技術

芯片組 - 北橋 : AMD 990FX

- 南橋 : AMD SB950

系統內存 - 支持雙通道內存技術（見警告 3）

- 配備 4 個 DDR3 DIMM 插槽

- 支持 DDR3 2100( 超頻 )/1866/1600/1333/1066/800

non-ECC、un-buffered 內存（見警告 4）

- 系統最高支持 32GB 容量（見警告 5）

擴展插槽 - 3 x PCI Express 2.0 x16 插槽

(PCIE2/PCIE3: x16 模式 ; PCIE4: x4 模式 )

- 1 x PCI Express 2.0 x1 插槽

- 2 x PCI 插槽

TM

TM

TM

- 支持 AMD

Quad CrossFireX

、3-Way CrossFireX

和

TM

CrossFireX

®

TM

TM

- 支持 NVIDIA

4 路 SLI

和 SLI

技術

音效 - 7.1 聲道高保真音頻 , 支持內容保護功能

(Realtek ALC892 音頻編解碼器 )

- 支持優質藍光音效

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

簡體中文

- Broadcom BCM57781

- 支持网路喚醒（Wake-On-LAN）

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

148

ASRock 990FX Extreme3 Motherboard

Rear Panel I/O 界面

I/O - 1 個 PS/2 鼠標接口

( 后面板輸入 / - 1 個 PS/2 鍵盤接口

輸出接口 ) - 1 個同軸 SPDIF 輸出接口

- 1 個光纖 SPDIF 輸出接口

- 6 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 eSATA3 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

SPEED LED)

- 高保真音頻插孔：側置喇叭 / 后置喇叭 / 中置喇叭 /

低音喇叭 / 音頻輸入 / 前置喇叭 / 麥克風 ( 見警告 6)

SATA3 - 5 x SATA3 6.0Gb/s 連接頭，支持 RAID (RAID 0, RAID 1,

RAID 5 和 RAID 10), NCQ, AHCI 和熱插拔功能

USB 3.0 - 2 x Etron EJ168A 的后置 USB 3.0 連接頭，支持

USB 1.0/2.0/3.0 到 5Gb/s

連接頭 - 5 x SATA3 6.0Gb/s 連接頭

- 1 x 紅外線模塊接頭

- 1 X 串行接口連接器

- 1 x HDMI_SPDIF 接頭

- 1 x 電源指示燈連接排針

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音頻面板接頭

- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )

BIOS - 32Mb AMI UEFI Legal BIOS, 支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

- 支持 SMBIOS 2.3.1

- CPU, VCCM, NB, SB 電壓多功能調節器

支持光盤 -

驅動程序 , 工具軟件 , 殺毒軟件（試用版 ),CyberLink

MediaEspresso 6.5 試用版

獨家功能 - 華擎 Extreme Tuning Utility(AXTU)（詳見警告 7）

- 華擎即時開機功能

簡體中文

- 華擎 Instant Flash（見警告 8）

- 華擎 APP Charger（見警告 9）

- 華擎 XFast USB（見警告 10）

- 華擎 XFast LAN（見警告 11）

149

ASRock 990FX Extreme3 Motherboard

- 華擎開 / 關播放技術（見警告 12）

- Hybrid Booster( 安心超頻技術 ):

- 支持 CPU 無級頻率調控（見警告 13）

- ASRock U-COP（見警告 14）

- Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- Turbo 50 / Turbo 60 CPU 超頻

- Turbo UCC

硬件監控器 - CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU 靜音風扇

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 /

XP/XP 64 位元适用于此主板

認證 - FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

（見警告 15）

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

簡體中文

150

ASRock 990FX Extreme3 Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

警告 !

1. ASRock UCC (Unlock CPU Core) 功能簡化了 AMD CPU 的激活。只需簡單的

開啟 UEFI 選項”Unlock CPU Core”, 您就可以解鎖額外的 CPU 核心 , 實現

及時的性能提升。當 UCC 功能開啟時 , 雙核或三核 CPU 將變為四核 CPU, 而

對于某些 CPU, 包括四核 CPU, 還可將 L3 三級緩存的容量擴大為 6MB, 這意味

著您可以用更低的價格享受到高端 CPU 的性能。注意 :UCC 功能僅支持 AM3

CPU。此外 , 並非每顆 AM3 CPU 都支持此功能 , 因為某些 CPU 的隱藏核心可

能是損壞的。

2. 這款主板支持異步超頻技術。請閱讀第 33 頁的”Untied Overclocking

Technology”( 自由超頻技術 ) 了解詳情。

3. 這款主板支持雙通道內存技術。在您實現雙通道內存技術之前，為能正確安

裝，請確認您已經閱讀了第 14 頁的內存模組安裝指南。

4. 2100MHz 內存頻率是否支持在于您使用的 AM3 CPU。如果您想在這款主板上

使用 DDR3 2100 內存條 , 請查閱我們網站的內存支持列表了解兼容的內存。

AM3+ CPU 可支持非超頻模式下的 DDR3 1866 內存。

華擎網站 : http://www.asrock.com

®

TM

5. 由于操作系統的限制，在 Windows

7 / Vista

/ XP 下，供系統使用的實

®

際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。

6. 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱

第 3 頁的表格瞭解正確的連接方式。

7. ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用

戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、

O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要

參數。在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進

行調整。在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化

系統性能。在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并

与您的朋友共享。您的朋友可以將您的 O C 配置文件加載他們的系統中，

從而得到相同的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU

核心空閒時減少輸出相位數，以提高效率且不影響運計算性能。關于 AS-

Rock Extreme Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

8. 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

®

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

)

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

簡體中文

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一

程序後 , 只需把新的 BIOS 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 BI OS 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

151

ASRock 990FX Extreme3 Motherboard

9. 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安

裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進

入待機 (S1)、掛起至內存 ( S3)、休眠 (S4) 或關機 (S5) 模式下持續為設

備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非凡的充電

體驗。

10. 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差異。

11、 華擎 X Fas t L AN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。

12. 華擎開 / 關播放技術能讓用戶通過將便攜式音頻設備（如 MP3 播放机或移

動電話）連接到 P C 來享受美好的音頻体驗，即使 PC 處于關机狀態（或處

于 ACPI S5 模式）也沒關系！此主板還提供一條免費3.5mm 音頻線（選購），

确保用戶建立最方便的計算環境。

13. 盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准 CP U

總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主板。

14. 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

15. EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 Eu P 的主

®

板和支持 EuP 的電源供應器。根據 Intel

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

簡體中文

152

ASRock 990FX Extreme3 Motherboard

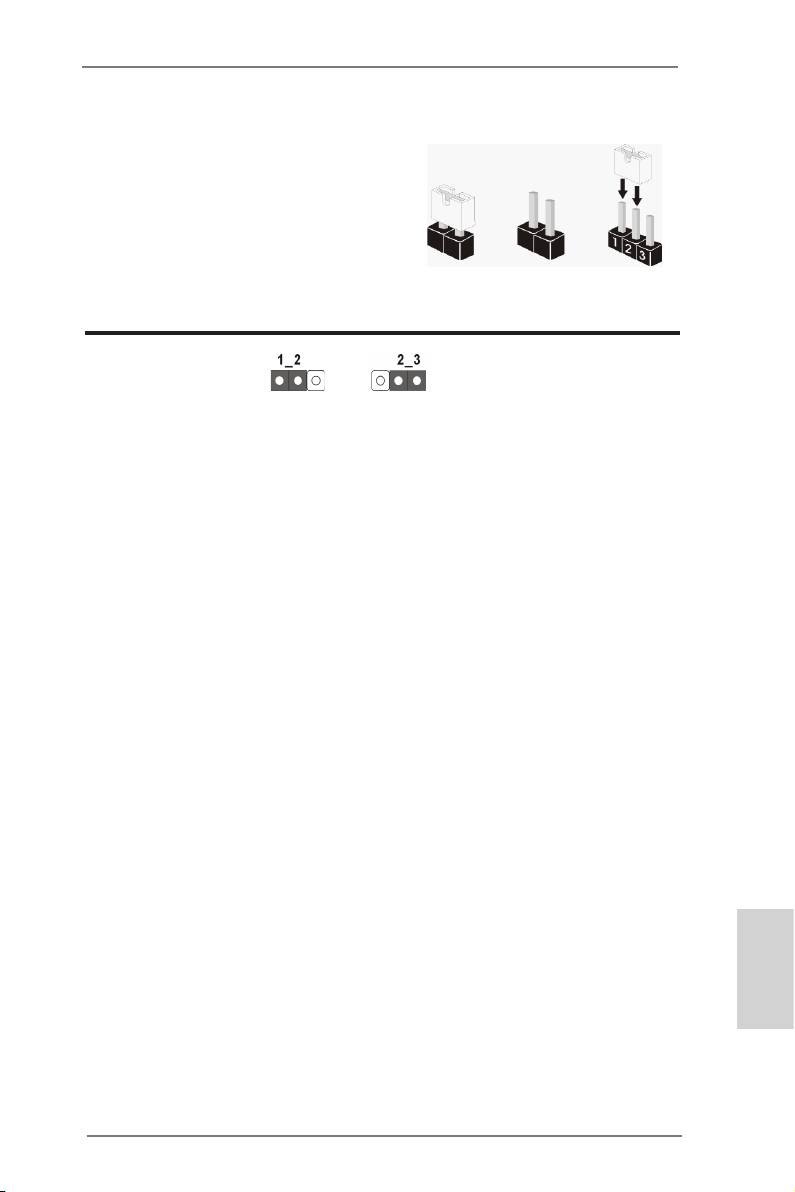

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時 , 這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

短接 開路

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

(見第2頁第22項)

默認設置

清除 CMOS

注意：

CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后

立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必須在執行 CMOS

清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMOS 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

簡體中文

153

ASRock 990FX Extreme3 Motherboard
