Deutsch
De-7
STROMVERSORGUNG
STROMVERSORGUNG
ATX 24-poliger Stromanschluss: JPWR1
ATX 24-poliger Stromanschluss: JPWR1
Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils.
Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass
der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet
ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige
Verbindung zu gewährleisten.
Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In die-
sem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den
Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.
13.+3.3
V
11.+12V
10.+12V
9.5VSB
8.PWR OK
7.Ground
6.+5V
5.Ground
4.+5V
3.Ground
2.+3.3V
1.+3.3V
24.Ground
23.+5V
22.+5V
21.+5V
20.Res
19.Ground
18.Ground
17.Ground
16.PS-ON#
15.Ground
14.-12V
1
2.+3.3V
ATX 4-poliger Stromanschluss: JPWR2
ATX 4-poliger Stromanschluss: JPWR2
Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.
4.+12
V
2.Ground
3.+12V
1
.Ground
Wichtig
Wichtig
•
Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netz-
teils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
•
Für die Systemstabilität ist ein Netzteil mit 350 Watt (oder noch mehr) empfe-
hlenswert.
De-8
MS-7618 Mainboard
▍
MS-7618 Mainboard

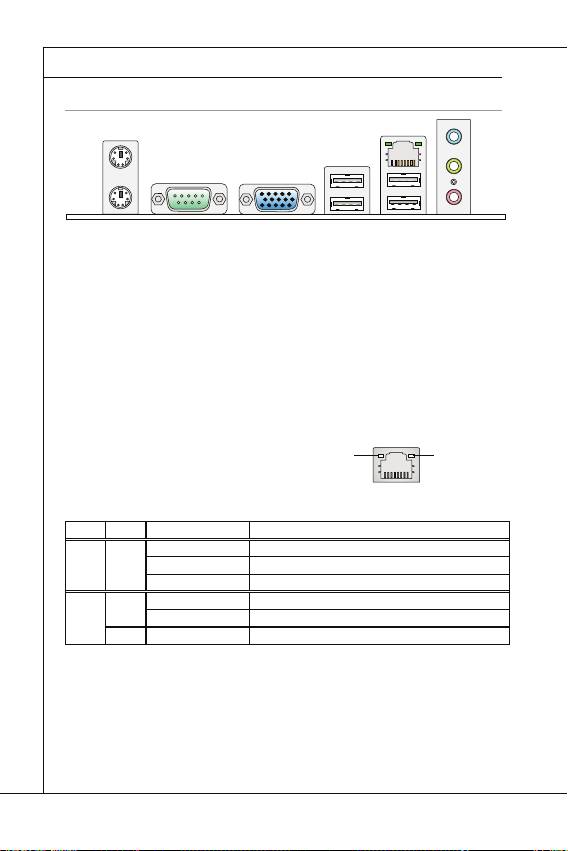

RÜCKTAFEL
RÜCKTAFEL
Maus/Tastatur
Maus/Tastatur
®
®
Die Standard PS/2
Maus/Tastatur Stecker Mini DIN ist für eine PS/2
Maus/Tastatur.
Serieller Anschluss
Serieller Anschluss
Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs
senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt
anschließen.
VGA Anschluss
VGA Anschluss
Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.
USB Anschluss
USB Anschluss
Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB-
Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.
LAN
LAN
Die Standard RJ-45 Buchse ist für Anschlus zum
an ein Lokales Netzwerk (Local Area Network -
LAN). Hier kann ein Netzwerkkabel angeschlossen
werden.
LED
LED
Farbe
Farbe
LED Status
LED Status
Zustand
Zustand
Links Gelb Aus Keine Verbindung mit dem LAN.
An (Dauerleuchten) Verbindung mit dem LAN.
An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.
Rechts Grün Aus Gewählte Datenrate 10 MBit/s.
An Gewählte Datenrate 100 MBit/s.
Orange An Gewählte Datenrate 1000 MBit/s.
Audioanschlüsse
▶
▶
▶
▶
▶
▶
Audioanschlüsse
Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben
erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.
■
Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-
Player,Tapeplayer oder ein sonstiges Audiogerät aufnehmen.
■
Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher oder
Kopfhörer anschließen.
■
Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf.
Maus
Maus
Line-In
Line-In
USB Anschluss
USB Anschluss
Gelb Grün/ Orange
Tastatur
Tastatur
VGA Anschluss
VGA Anschluss
LAN
LAN
USB Anschluss
USB Anschluss
Serieler Anschluss
Serieler Anschluss
Line-Out
Line-Out
Mic
Mic
Deutsch
De-9
ANSCHLÜSSEN
ANSCHLÜSSEN

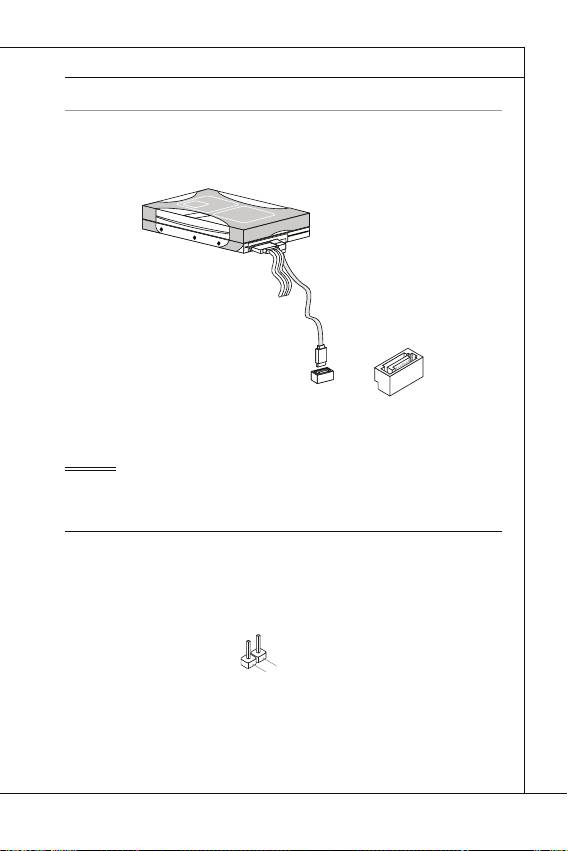

Serial ATA Anschluss: SATA1~2
Serial ATA Anschluss: SATA1~2
Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro An-
schluss kann ein S-ATA Geräte angeschlossen werden.
F
l
o
p
p
y
D
M
S
I
F
l
o
p
p
y
D
M
S
I
F
l
o
p
p
y
D
M
S
I
F
l
o
p
p
y
D
M
S
I
K
d
k
l
d
k
d
d
f
k
k
f
k
a
s
k
k
s
d
k
d
k
f
k
k
a
d
a
d
d
d
f
d
f
d
d
-
k
l
f
d
f
d
d
k
d
a
f
d
d
f
d
d
d
j
a
s
d
d
j
d
f
f
f
a
d
k
d
a
s
d
d
d
f
f
d
f
d
f
f
d
s
a
s
d
d
f
d
d
d
a
d
a
s
d
d
a
s
d
a
s
s
d
d
f
a
a
s
d
d
a
d
d
s
d
d
d
f
d
f
s
d
f
a
s
a
d
f
f
s
f
f
d
f
a
s
d
f
f
f
d
f
K
d
k
l
d
k
d
d
f
k
k
f
k
k
k
s
k
a
s
d
k
d
a
f
d
d
k
a
d
f
d
f
k
d
d
-
k
l
f
d
d
f
a
d
f
f
d
d
d
d
k
d
d
j
a
d
f
a
d
d
d
d
s
j
d
d
f
f
k
d
a
s
d
f
f
d
f
d
f
f
d
s
a
s
d
d
f
d
d
d
a
d
a
d
a
s
d
s
a
d
s
s
d
d
f
a
a
s
d
d
a
d
d
s
d
d
d
f
d
f
s
d
f
f
a
a
d
f
f
s
s
d
f
a
f
s
d
f
f
f
d
f
F
l
o
p
p
y
D
M
S
I
F
l
o
p
p
y
D
M
S
I
K
d
k
l
k
d
d
d
f
k
k
k
f
k
k
s
d
k
k
s
d
k
a
d
k
k
d
a
f
d
f
a
d
f
d
d
f
d
f
-
d
l
d
f
d
d
d
d
a
d
k
d
s
d
j
f
d
j
d
f
d
k
a
d
s
d
f
a
d
d
f
f
a
d
f
f
d
d
f
f
d
a
s
d
f
d
d
d
a
s
d
d
a
s
d
d
a
s
d
a
s
s
d
d
f
a
a
s
d
d
d
a
s
d
d
d
d
f
s
d
f
a
s
a
d
d
f
f
f
s
f
f
d
a
f
s
d
f
f
f
d
f
K
d
k
l
k
d
d
d
f
k
k
k
a
f
k
k
s
k
f
d
k
k
l
s
d
k
d
k
a
d
a
d
f
d
d
f
d
f
d
-
d
f
a
d
f
d
d
d
d
k
d
d
j
f
d
a
s
d
d
d
d
j
d
f
a
k
d
d
f
f
f
a
s
d
f
d
d
f
d
f
d
f
a
d
s
d
a
s
s
d
d
a
f
d
a
s
d
d
a
d
s
d
f
a
s
d
a
s
d
d
d
a
s
d
d
d
d
f
s
d
f
d
f
a
s
a
d
f
f
f
s
d
f
a
s
f
d
f
f
f
d
f
Wichtig
Wichtig
Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu
Datenverlusten während der Datenübertragung führt.
Gehäusekontaktanschluss: JCI1
Gehäusekontaktanschluss: JCI1
Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöff -
net, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem
Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS auf-
gerufen und die Aufzeichnung gelöscht werden.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
De-10
MS-7618 Mainboard
▍
MS-7618 Mainboard

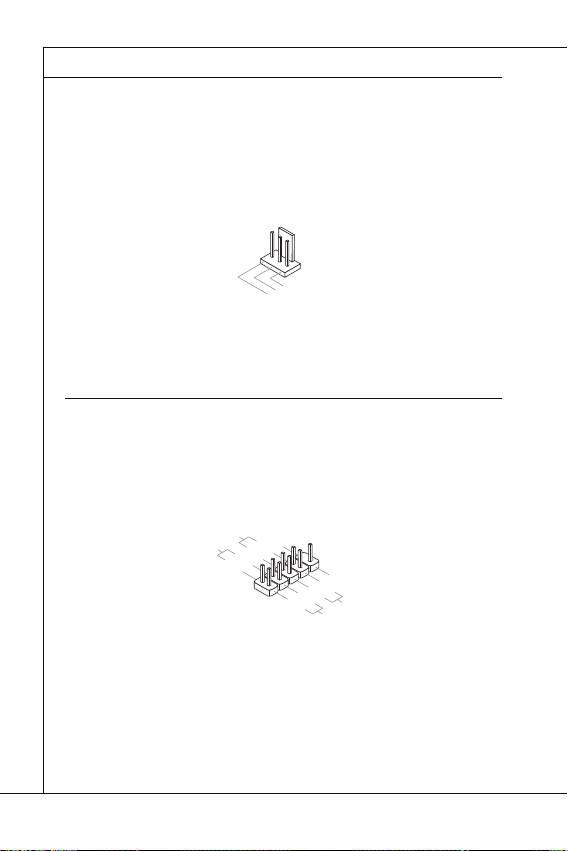

Stromanschlüsse für Lüfter: SYSFAN1~2
Stromanschlüsse für Lüfter: SYSFAN1~2
Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss
herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und
mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit
GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der
Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um
die Vorteile der Steuerung des CPU Lüfters zu nutzen.
1
2
.
G
3
.
+
r
.
o
S
1
2
u
e
V
n
n
d
s
o
r
Frontpanel Anschlüsse: JFP1
Frontpanel Anschlüsse: JFP1
Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und
®
LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel
Front Panel I/O Con-
nectivity Design Guide“.
10.NoPin
5.-
3.-
1.+
Reset Switc
h
HDD LE
D
Power Switch
Power LED
8.-
6.+
4.-
2.+
9.Reserved
7.+
Deutsch
De-11

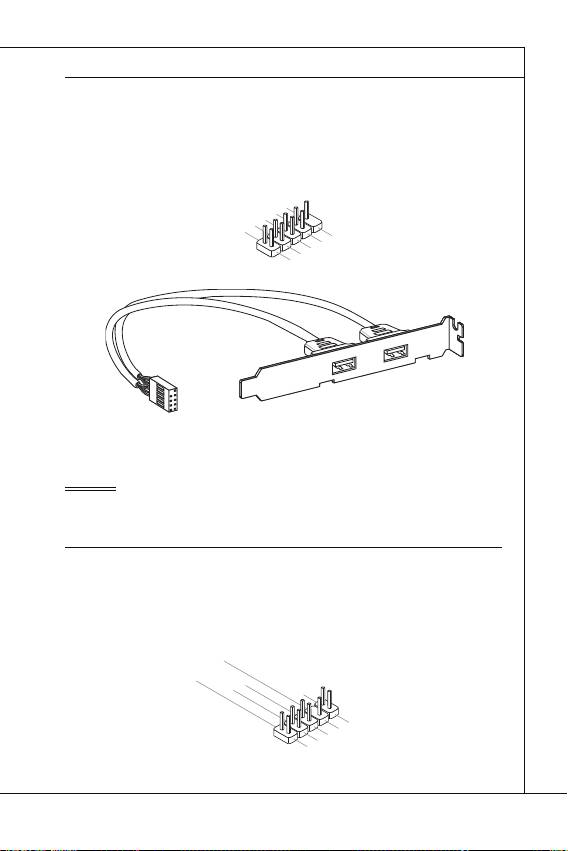

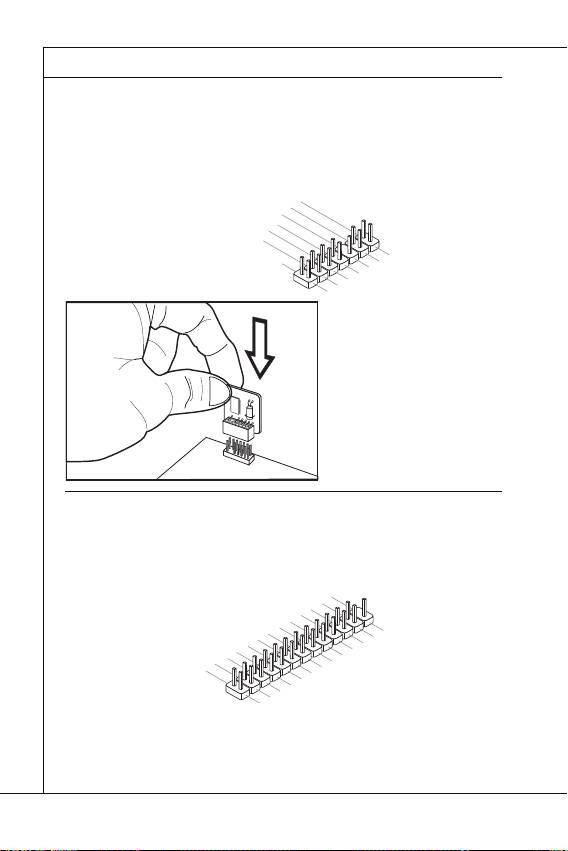

USB Vorderanschluss: JUSB1 / JUSB2
USB Vorderanschluss: JUSB1 / JUSB2
®
Dieser Anschluss entspricht den Richtlinien des Intel
I/O Connectivity Design Guide.
Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen,
wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und
ähnliches.
1
.
V
C
USB 2.0 Slotblech (optional)
C
3
.
U
S
B
D
-
1
0
.
U
S
B
O
C
9
.
7
N
.
5
G
o
.
r
P
U
o
i
S
u
B
n
D
d
+
n
8
.
6
G
.
U
r
4
o
.
S
u
2
U
B
n
.
S
V
D
d
B
C
D
+
C
-
Wichtig
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdlei-
tung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
Audioanschluss des Frontpanels: JAUD1
Audioanschluss des Frontpanels: JAUD1
Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Front-
®
panels. Der Anschluss entspricht den Richtlinien des “ Intel
Front Panel I/O Connectiv-
ity Design Guide”.
3
.
1
M
.
M
I
C
I
C
R
L
1
0
.
H
e
a
d
P
h
o
n
e
D
e
t
e
c
t
i
o
n
9
.
7
H
5
.
S
e
a
.
H
E
d
e
N
P
a
S
h
d
E
o
P
_
n
h
S
e
o
E
n
N
e
D
R
L
8
.
6
N
.
4
M
o
.
I
P
2
P
C
i
n
.
R
G
D
E
r
e
o
S
t
u
E
e
n
N
c
d
t
C
i
o
E
n
#
De-12
MS-7618 Mainboard
▍
MS-7618 Mainboard
TPM Modul Anschluss: JTPM1
TPM Modul Anschluss: JTPM1
Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module)
(optional) verwendt. Weitere Informationen über den Einsatz des optionalen TPM
Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
1
0
.
N
o
P
i
n
1
1
4
2
.
G
.
G
r
o
8
r
u
.
o
n
6
5
u
.
V
n
d
4
S
e
P
d
.
3
r
o
.
i
3
a
w
V
l
e
I
R
r
P
o
Q
w
e
r
2
.
3
V
S
t
a
n
d
b
y
p
o
w
e
r
5
.
3
L
.
L
P
1
.
P
C
L
C
a
P
R
d
C
d
C
e
r
s
e
l
s
o
e
s
c
t
k
&
d
a
t
a
p
i
n
0
1
1
9
.
.
L
7
L
P
.
P
C
L
C
P
a
C
a
d
d
d
a
d
r
d
r
e
d
e
s
r
s
s
e
s
&
s
s
&
d
&
d
a
a
t
d
t
a
a
a
p
t
a
p
i
n
i
p
n
i
2
n
1
3
1
3
.
L
P
C
F
r
a
m
e
Parallele Schnittstelle: JLPT1
Parallele Schnittstelle: JLPT1
Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als En-
hanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben
werden kann.
2
2
6
4
.
N
2
.
G
o
2
2
.
G
r
P
0
o
i
1
u
n
.
8
G
r
o
n
1
.
r
6
G
u
d
o
n
1
.
u
G
r
d
n
1
4
o
.
r
u
d
2
G
o
n
1
.
r
u
d
0
G
o
n
8
.
G
r
d
.
o
u
6
L
r
u
n
d
.
P
o
n
4
P
T
u
d
.
I
E
N
_
n
2
2
S
d
.
R
I
5
T
L
A
2
.
R
#
I
3
S
F
#
N
2
.
L
D
#
1
P
C
#
1
.
B
E
T
1
9
7
.
A
U
1
.
C
S
5
P
Y
1
.
P
R
K
3
#
1
.
P
R
N
1
N
D
9
.
R
7
.
P
R
N
D
7
P
6
.
R
N
D
5
P
5
3
.
N
D
P
R
D
4
.
P
R
N
3
1
D
.
R
R
N
2
N
D
S
1
T
D
B
0
#
Deutsch
De-13

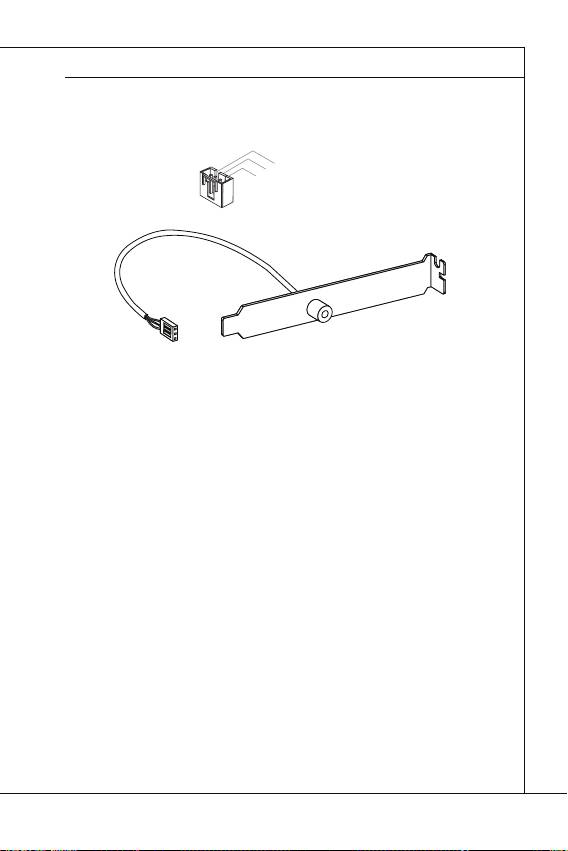

S/PDIF-Ausgang: JSP1
S/PDIF-Ausgang: JSP1
Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Über-
tragung digitaler Audiodaten verwendet.
3
.
2
G
.
r
1
S
o
.
P
u
V
D
n
C
I
d
C
F
S/PDIF Slotblech (Optional)
De-14
MS-7618 Mainboard
▍
MS-7618 Mainboard
JUMPERS
JUMPERS

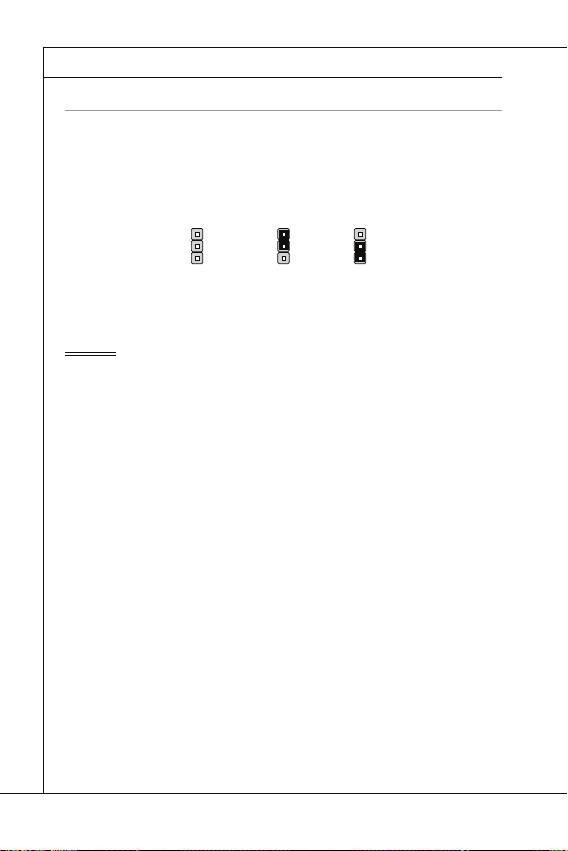

CMOS leeren-Jumper: JBAT1
CMOS leeren-Jumper: JBAT1
Auf der Hauptplatine befi ndet sich ein CMOS RAM, das von einer zusätzlichen Batterie
mit Strom versorgt wird, um die Systemkonfi gurationsdaten zu behalten. Mit den Daten
im CMOS RAM kann das System automatisch das Betriebssystem hochfahren, wann
immer das System eingeschaltet wird. Wenn Sie die Systemkonfi guration löschen.
JBAT1
JBAT1 Halten Daten Löschen Daten
1 11
Wichtig
Wichtig
Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und
3 stecken, um die Daten im CMOS zu löschen. Stecken Sie anschließnd die Steck-
brücke auf den Pol 1 und 2 zurück. Versuchen Sie niemals die Daten im CMOS zu
löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt
werden.
Deutsch
De-15
STECKPLÄTZE
STECKPLÄTZE

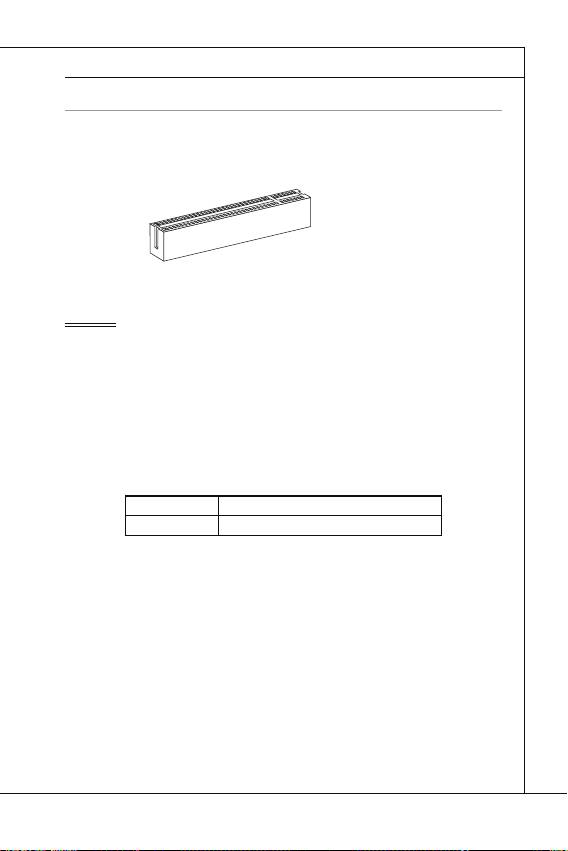

PCI (Peripheral Component Interconnect) Steckplatz
PCI (Peripheral Component Interconnect) Steckplatz
Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatz-
karten aufnehmen, die mit den PCI-Spezifi kationen konform sind.
32-Bit PCI Steckplatz
Wichtig
Wichtig
Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen,
bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch
daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware-
oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder
BIOS-Einstellungen vorzunehmen.
PCI-Unterbrechungsanforderungs-Routing
PCI-Unterbrechungsanforderungs-Routing
Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwarelei-
tung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann.
Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:
Folge1 Folge2 Folge3 Folge4
Folge1 Folge2 Folge3 Folge4
PCI
Steckplatz1 INT B# INT C# INT D# INT A#
De-16
MS-7618 Mainboard
▍
MS-7618 Mainboard
BIOS SETUP
BIOS SETUP
Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen,
Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des
BIOS besteht, wenn:
Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und
Sie zum Aufruf des BIOS SETUP aufgefordert werden.
Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wol-
len.
Wichtig
■
■
Wichtig
•
Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben wird,
werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu ver-
bessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten
Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt
dienen.
•
Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Ho-
chzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels:
A7618IMS V1.0 020110 wobei:
Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W =
AWARD, und P = PHOENIX.
2te - 5te Stelle bezeichnen die Modelnummer.
6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N
=Nvidia, U = ULi.
7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden.
V1.0 bezieht sich auf die BIOS Version.
020110 bezeichnet das Datum der Veröff entlichung des BIOS.
Deutsch
De-17
Aufruf des BIOS Setups
Aufruf des BIOS Setups
Nach dem Einschalten beginnt der Computer den POST (Power On Self Test -Selb-
stüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die
Taste <Entf>(<Del>) um das Setup aufzurufen.
Press DEL to enter SETUP
Press DEL to enter SETUP
(ENTF drücken, um das Einstellungsprogramm zu öff nen)
(ENTF drücken, um das Einstellungsprogramm zu öff nen)
Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch
ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder
ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das Sys-
tem außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf>
drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).
Hilfe fi nden
Hilfe fi nden
Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü.
Hauptmenü
Hauptmenü
Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuer-
tasten ( ↑↓ ) verwenden, um einen Menüpunkt auszuwählen. Die Online-Beschreibung
des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand.
Bildschirmrand
Bildschirmrand
Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol fi nden (wie re-
chts dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü
mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten ( ↑↓ ) können Sie
ein Feld hervorheben und durch Drücken der Eingabetaste <Enter> in das Untermenü
gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Durch
Drücken von <Esc > kommen Sie zurück ins Hauptmenü.
Allgemeine Hilfe <F1>
Allgemeine Hilfe <F1>
Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese
aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten
und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen,
drücken Sie <Esc>.
De-18
MS-7618 Mainboard
▍
MS-7618 Mainboard
Das Hauptmenü
Das Hauptmenü
Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Haupt-
menü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf.
Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eing-
abetaste (<Enter>), um ein Untermenü aufzurufen.
Standard CMOS Features
Standard CMOS Features
In diesem Menü können Sie die Basiskonfi guration Ihres Systems anpassen, so z.B.
Uhrzeit, Datum usw.
Advanced BIOS Features
Advanced BIOS Features
Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System
vorzunehmen.
Integrated Peripherals
Integrated Peripherals
Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte
Peripheriegeräte vorzunehmen.
Power Management Setup
Power Management Setup
Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen
vorzunehmen.
H/W Monitor
H/W Monitor
Dieser Eintrag zeigt den generellen Systemstatus.
BIOS Setting Password
BIOS Setting Password
Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.
Cell Menu
Cell Menu
Hier können Sie Ihre Einstellungen zur Kontrolle von Frequenz und Spannung und zur
Übertaktung vornehmen.
M-Flash
▶
▶
▶
▶
▶
▶
▶
▶
M-Flash
In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur
FAT/ FAT32 Format).
Deutsch
De-19
Load Fail-Safe Defaults
Load Fail-Safe Defaults
In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS
Speichers laden. Nach Anwählen des Punktes sichern Sie die Änderungen und starten
das System neu.
Load Optimized Defaults
Load Optimized Defaults
In diesem Menü können Sie die BIOS-Voreinstel l ungen laden, die der Mainboardher-
steller zur Erzielung der besten Systemleistung vorgibt.
Save & Exit Setup
Save & Exit Setup
Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.
Exit Without Saving
▶
▶
▶
▶
Exit Without Saving
Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen.
De-20
MS-7618 Mainboard
▍
MS-7618 Mainboard

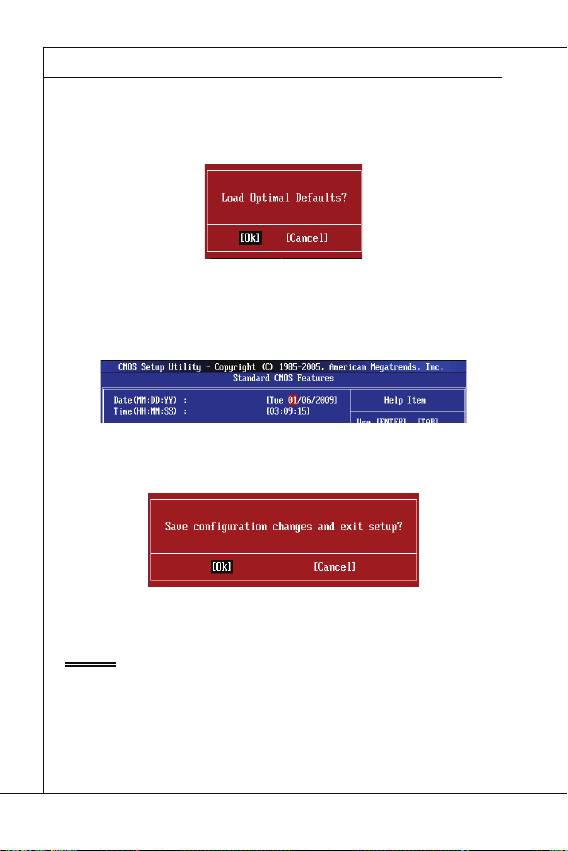

Wenn Sie das BIOS Dienstprogramm öff nen, folgen Sie den untenstehenden An-
weisungen.
1.
Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel (↑↓), um
dem Laden der optimalen Voreinstellung zu wählen und drücken Sie auf <Eing-
abe>. Dann erscheint die folgende Meldung:
Drücken Sie auf [OK] und <Enter>, um die im Werk eingestellten Standardwerte für
eine optimale Systemleistung zu laden.
2.
Die Datum/Zeit Einstellung : Wählen Sie die “Standard-CMOS Features” vor und
drücken Sie <Eingabe> um das Standard-CMOS Features-Menü zu wählen. Pas-
sen Sie nun die Felder “Datum” und “Zeit” an.
3.
Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑
↓), um dem Abspeichern u. Beenden der Einstellungen zu wählen und drücken Sie
auf <Eingabe>. Es erscheint folgende Meldung:
Drücken Sie auf [OK] und <Enter>, um die (neuen) Einstellungen zu speichern und
das BIOS Setup zu verlassen.
Wichtig
Wichtig
Die Konfi guration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS-
Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache
auf der MSI Website ein.
Deutsch

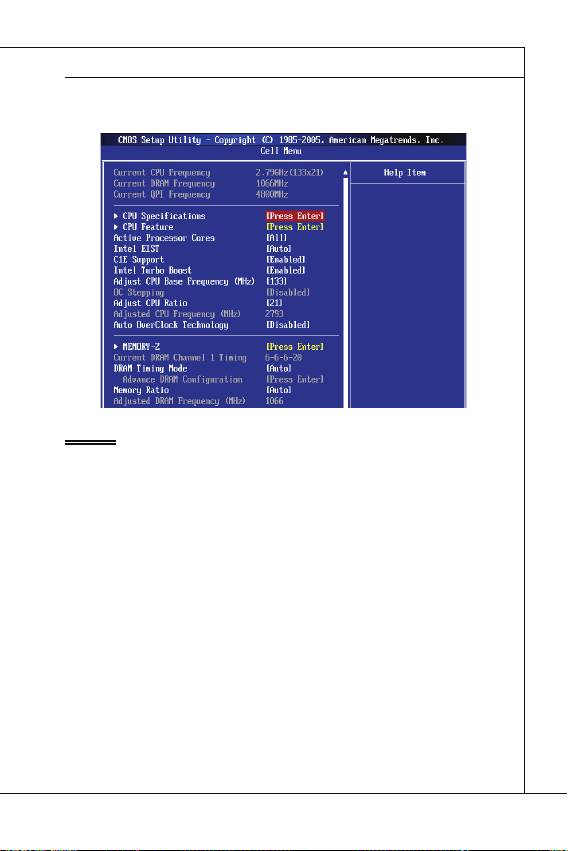

Cell Menu Introduction : Das Menü ist für den weiteren Benutzer, der die Haupt-
platine übertakten mögen.
De-21
Wichtig
Wichtig
Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern.
Current CPU / DRAM Frequency
Current CPU / DRAM Frequency
Zeigt die derzeitige Frequenz der CPU, Speicher und die Geschwindigkeit des CPU-
NBs. Nur Anzeige.
CPU Specifi cations
CPU Specifi cations
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü
zeigt die Information des installierten CPUs.
CPU Technology Support
CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-
menü zeigt den Technologien, die angebrachte CPU sich unterstützt.
CPU Feature
CPU Feature
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
Hyper-Threading Function
4.
▶
▶
▶
▶
▶
Hyper-Threading Function
Der Prozessor verwendet die Technologie des Hyper-Threadings, um Verhandlun-
grate zu erhöhen und die Antwortzeiten des Benutzers zu verringern. Die Tech-
nologie behandelt den dual-core Prozessor als zwei logische Prozessoren, die
Anweisungen gleichzeitig durchführen können. Somit, das Systemleistung wird ho-
chverbessert. Wenn Sie die Funktion ausgeschaltet, verwendet der Prozessor nur
einen Kern, um die Anweisungen durchzuführen. Bitte deaktiveren Sie die Funktion
wenn Ihr Betriebssystem nicht HT Funktion stützt, oder Unzuverlässigkeit und Insta-
bilität können auftreten.
De-22
MS-7618 Mainboard
▍
MS-7618 Mainboard
Wichtig
Wichtig
Für das Ermöglichen der Funktionalität der Hyper-Threading Technologie wird die ALLE
folgende Systemkonfi guration empfohlen:
®
CPU: Ein Intel
Processor mit der HT-Technologie;
®
Chipsatz: Ein Intel
Chipsatz, das die HT-Technologie unterstützt;
BIOS: Die HT-Technologie wird unterstützt und ist aktiviert;
OS: Das Betriebssystem unterstützt die HT-Technologie.
Weitere Informationen zu Hyper-threading Technologie fi nden Sie unter:
http://www.intel.com/products/ht/hyperthreading_more.htm
Execute Bit Support
Execute Bit Support
Die Funktionalität des Intel’s Execute Disable Bits kann bestimmte Kategorien der
böswilligen “Buff er Overfl ow” Angriff e verhindern, wenn es mit einem stützenden
Betriebssystem kombiniert wird. Das Execute Disable erlaubt dem Prozessor, einzu-
stufen Bereiche im Speicher durch, dem Anwendung Code durchführen kann und
dem er nicht kann. Wenn eine böswillige Wurm versucht die Code im Puff er einzu-
setzen, sperrt der Prozessor dem Codeablauf, der Schadenverhinderung oder Wur-
mausbreitung.
Set Limit CPUID MaxVal to 3
Set Limit CPUID MaxVal to 3
Max CPUID Value Limit kann die aufgeführte Geschwindigkeit des Prozessors zu
den älteren Betriebssystemen begrenzen.
Memory-Z
Memory-Z
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
DIMM1~2 Memory SPD Information
DIMM1~2 Memory SPD Information
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-
menü zeigt die Informationen des installierten Speichers an.
Advance DRAM Confi guration
Advance DRAM Confi guration
Lautet die Einstellung unter DRAM Timing [Manual], wird das das Untermenü aktiviert.
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
DRAM Timing Mode
DRAM Timing Mode
Wählen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EE-
PROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto] ermöglicht die
automatische Erkennung des DRAM timings und der folgenden “Advance DRAM
Confi guration” Untermenü durch das BIOS auf Basis der Einstellungen im SPD. Das
Vorwählen [Manual] eingestellt, können Sie den DRAM Timing und die folgenden
“Advance DRAM Confi guration” Untermenü anpassen.
CAS Latency (CL)
•
•
•
•
▶
▶
▶
▶
▶
▶
▶
CAS Latency (CL)
Lautet die Einstellung unter DRAM Timing [Manual], können Sie hier die DRAM Tim-
ing angeben. Hier wird die Verzögerung im Timing (in Taktzyklen) eingestellt, bevor
das SDRAM einen Lesebefehl nach dessen Erhält auszuführen beginnt.
Deutsch
De-23
tRCD
tRCD
Wenn DRAM erneuert wird, werden Reihen und Spalten separat adressiert. Gestattet
es, die Anzahl der Zyklen der Verzogerung im Timing einzustellen, die zwischen den
CAS und RAS Abtastsignalen liegen, die verwendet werden, wenn der DRAM bes-
chr ieben, ausgelesen oder aufgef rischt wird. Eine hohe Geschwindigkeit fuhrt zu
hoherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb
bieten.
tRP
tRP
Legt die Anzahl der Taktzyklen fest, die das Reihenadress Strobe - RAS) für eine
Vorladung bekommt. Wird dem RAS bis zur Auff rischung des DRAM nicht genug
Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollstandig ausfallen
und das DRAM Daten verlieren. Dieser Menüpunkt ist nur relevant, wenn synchron-
er DRAM verwendet wird.
tRAS
tRAS
Diese Einstellung stellt das Nehmen der Zeit RAS fest, um von zu lesen und zu einer
Speicherzelle zu schreiben.
Auto Disable DRAM/PCI Frequency
Auto Disable DRAM/PCI Frequency
Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung
leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.
CPU VTT (V)/ DRAM Voltage (V)/ CPU NB (V)/ SB 1.50 (V)
CPU VTT (V)/ DRAM Voltage (V)/ CPU NB (V)/ SB 1.50 (V)
Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers, CPU NB und SB
anzupassen.
Spread Spectrum
Spread Spectrum
Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der
Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduzi-
ert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu
fl acheren Kurven reduziert werden.
Wichtig
▶
▶
▶
▶
▶
▶
Wichtig
•
Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstel-
lung [Disabled] (ausgeschaltet ) , um bestmögliche Systemstabilität und -leistung zu
gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Band-
breite zur Reduktion der EMI.
•
Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das Sys-
tem wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist
passend Spread Spectrum Wert.
•
Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar
eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die
gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu brin-
gen.
De-24
MS-7618 Mainboard
▍
MS-7618 Mainboard
SOFTWARE-INFORMATION
SOFTWARE-INFORMATION
Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die
Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy
und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treiberge-
brauchs-DVD enthält:
Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den
gewünschten Treiber.
Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die
Mainboard Unterstützungen.
WebSite Menü - das Website Menü zeigt die betreff ende Website.
Wichtig
-
-
-
Wichtig
Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere
System Leistung zu erhalten.
Wind Board
Wind Board
D510/ D410
D510/ D410
Séries
Séries
Français
Français
Europe version
Fr-2
Carte mère MS-7618
▍
Carte mère MS-7618
SPÉCIFICATIONS
SPÉCIFICATIONS
Processeurs Supportés
Processeurs Supportés
®
Supporte Intel
Atom CPU D510/ D410
Fréquence d’horloge externe d’horloge de Base
Fréquence d’horloge externe d’horloge de Base
100 MHZ
Jeu de puces
Jeu de puces
®
Puces Intel
NM10
Mémoire supportée
Mémoire supportée
DDR2 800 SDRAM (4GB Max)
2 DDR2 DIMMs (240pin / 1.8V), simple canal
*(Pour plus d’information sur les composants compatibles, veuillez visiter
http://www.msi.com/index.php?func=testreport)
LAN
LAN
®
Supporte Realtek
RTL8103EL 10/100 Mb/s
®
Supporte Realtek
RTL8111DL 10/100/1000 Mb/s (en option)
Supporte ACPI Gestion d’énergie
Audio
Audio
®
Puce intégrée par Realtek
ALC888S
Supporte 6-canaux audio out
SATA
SATA
®
2 ports SATA 3 Gb/s par Intel
NM10
Connecteurs
■
■
■
■
■
■
■
■
■
■
■
Connecteurs
■
Panneau arrière
‑
1 port souris PS/2
‑
1 port clavier PS/2
‑
1 port sérial
‑
1 port VGA
‑
4 ports USB 2.0
‑
1 prise RJ-45 LAN
‑
3 prises audio fl exibles
■
Connecteurs intégrés
‑
2 connecteurs USB 2.0
‑
1 connecteur de port parallèle
‑
1 connecteur audio avant
‑
1 connecteur S/PDIF-Out
‑
1 connecteur Châssis Intrusion
‑
1 connecteur TPM
