Инструкция к Heco Music Colors 200
MUSIC COLORS 200
MUSIC COLORS 100
MUSIC COLORS CENTER 80
BEDIENUNGSANLEITUNG/GARANTIEURKUNDE
OWNER’S MANUAL/WARRANTY DOCUMENT
MODE D’EMPLOI/CERTIFICAT DE GARANTIE
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung
stehenden Rückgabe- und Sammelsystemen zu.
At the end of the product’s useful life, please dispose of it at appropriate collection
points provided in your country.
Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage
approprié.
D
4
GB
6
F
8
NL
11
I
14
E
16
P
18
S
20
RUS
22
CHN
25
J
27
Abbildungen/Illustrations
29
D
4
D
D
D
Sehr geehrter HECO-Kunde,
zunächst vielen Dank dafür, dass Sie sich für ein Heco-Produkt entschieden haben. Wir möchten Ihnen
hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines
Qualitätsproduktes geworden, das weltweite Anerkennung findet.
Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.
GENERELLES ZUM ANSCHLIESSEN IHRER HECO MUSIC COLORS LAUTSPRECHER
Zum Anschließen der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel.
Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von
mindestens 2,5 mm², bei größeren Längen mindestens 4 mm².
Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen
hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu können,
auf ihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet
werden.
Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 – 15 mm ab. Die Enden werden verdrillt -
das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt (Bild 1). Es können
auch Lautsprecherkabel mit CE-konformen Bananensteckern (4 mm) oder Gabelschuhen verwendet
werden.
Achten Sie bitte beim Anschließen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen
die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden
und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers.
Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschließen zu erleichtern, eine
Kabelader geriffelt oder durch einen Farbstreifen markiert.
Überprüfen Sie nocheinmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch
abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.
HINWEISE ZUR AUFSTELLUNG
Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges
Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden
die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes
Klangbild. (Bild 2).
Zwischen den Lautsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende
oder reflektierende Hindernisse verfälschen den Klang.
Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten:
Music Colors 200: Diese Standlautsprecher sind für eine wandnahe Aufstellung konzipiert, jedoch
sollten folgende Abstände zu Wänden und Gegenständen nach Möglichkeit nicht unterschritten werden:
Nach hinten 10 cm, seitlich 20 cm, jedoch vor dem seitlichen Basslautsprecher mindestens 30 cm.
Music Colors 100: Auch Regallautsprecher sollten möglichst frei aufgestellt werden, der seitliche Abstand
zu Wänden und Gegenständen sollte nach Möglichkeit mindestens 10 cm betragen, die Hochtöner sollten
sich in Ohrhöhe befinden. Wenn die Lautsprecher in ein Regal gestellt werden, sollte auch nach oben ein
Mindestabstand von 10 cm zu Regalbrettern oder der Decke eingehalten werden.
Sie sollten beim Aufstellen die bereits im Lieferumfang enthaltenen Spikes verwenden. Hierdurch
werden die Lautsprecher von der Unterlage entkoppelt, wodurch das Auftreten unliebsamer Resonanzen
verhindert wird. Bei den Standboxen können Sie zwischen Metall-Spikes oder Hartgummi-Spikes wählen,
bei Regallautsprechern verwenden Sie die beigelegten Hartgummi-Spikes. Die Spikes werden in die
Gewindehülsen in der Unterseite der Box eingeschraubt (Music Colors 200) bzw. an die Unterseite der
Lautsprecher geklebt (Music Colors 100 / Music Colors Center 80).
5
D
D
D
HECO MUSIC COLORS CENTER 80
Der Center-Lautsprecher Music Colors Center 80 ist optisch und akustisch optimal auf die übrigen Music
Colors Modelle abgestimmt. Der Lautsprecher wird unmittelbar auf oder unter das Fernsehgerät gestellt.
Ansonsten beachten Sie bitte auch die allgemeinen Hinweise in den vorigen Kapiteln.
PFLEGE
Reinigen Sie die lackierten Flächen am besten mit einem milden Haushaltsreiniger, auf keinen Fall
Möbelpolitur o. ä. verwenden. Ebenfalls sollten Sie kein Microfasertuch verwenden, da dies die Oberflache
beschädigen kann.
TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN
Alle Heco-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in
Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern
wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren
Zerstörung führen kann.
Sollten Sie einen Verstärker besitzen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den
Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Lautsprecher
führen - was aber recht selten vorkommt.
Verstärker mit schwacher Ausgangsleistung jedoch können schon bei mittleren Lautstärken den Boxen
gefährlich werden, weil sie viel schneller übersteuert werden können als kräftige Verstärker. Diese
Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für Ihre
Lautsprecher sind.
Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort
leiser. Wer gerne laut hört, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung
aufbringt, mit der die Boxen belastet werden können.
IM ALLGEMEINEN...
können Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten – nicht hörbare,
hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtöner bei leiser bis mittlerer Lautstärke
ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen.
TECHNISCHE DATEN
Music Colors 200 Music Colors 100 Music Colors Center 80
Konfiguration: 3 Wege Bassreflex 2 Wege Bassreflex 2 Wege
Belastbarkeit: 140 / 220 Watt 70 / 120 Watt 60 / 120 Watt
Impedanz: 4 – 8 Ohm 4 – 8 Ohm 4 – 8 Ohm
Frequenzbereich: 30 – 35 000 Hz 38 – 35 000 Hz 60 – 32 000 Hz
Empfohlene
Verstärkerleistung: 20 – 220 Watt 20 – 120 Watt 20 – 120 Watt
Wirkungsgrad (1 Watt/1 m): 90 dB 89 dB 88 dB
Maße (BxHxT): 150 x 1025 x 306 mm 150 x 235 x 200 mm 286 x 115 x 128 mm
Maße Bodenplatte (BxT): 220 x 320 mm
Zubehör: Metall-Spikes
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
GB
6
GB
GB
Dear HECO Customer,
Congratulations on your fine new loudspeakers and thank you very much for choosing HECO! You have
made an excellent choice. The high-quality speakers produced by HECO are renowned all over the world.
Please study the instructions and information below carefully before using your new loudspeakers.
GENERAL INFORMATION ABOUT CONNECTING YOUR HECO MUSIC COLORS LOUDSPEAKERS
Please always use a good quality loudspeaker connection cable from an audio dealer. To prevent
impairment of sound quality, we recommend cables with cross-sections of at least 2.5 mm² for lengths
up to 3 m and at least 4 mm² for lengths above 3 m.
Always turn off the amplifier or receiver before connecting or disconnecting loudspeaker cables. Place
the loudspeakers in their planned positions and cut the cables to the right length. The cables for both
channels should always be exactly the same length.
Strip 10 – 15 mm of insulation from the ends of the cables. Twist the ends – this is much better than tinning
them with solder – insert them in the terminals and tighten the terminal screws firmly (fig. 1). Loudspeaker
cables with CE-compliant banana or single-pin plugs (4 mm) or forked fittings can also be used.
For good sound it is imperative that the cables must be connected in such a way that the speakers are
“in phase”. This means that the black negative terminals on the speakers (-) must be connected to the
negative (-) terminals on the amplifier, the red positive (+) speaker terminals to the positive (+) amplifier
terminals. To make this easier one wire of most speaker cables is marked with a coloured strip or a ridge
in the insulation.
Before switching on the system double-check all your connections and make sure that the terminal screws
are tight and that there are no short circuits caused by stray wire filaments – this could cause serious
damage to your amplifier!
SETUP INFORMATION

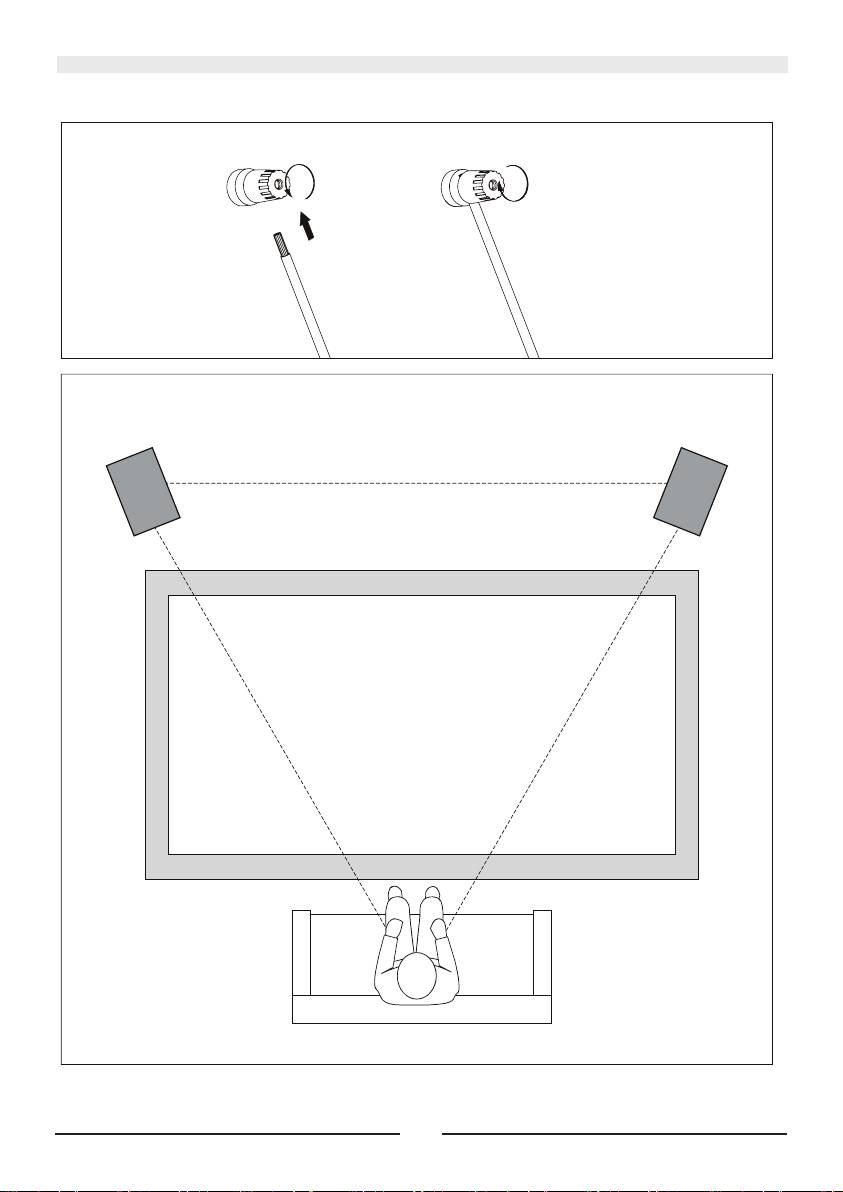

In the ideal configuration the speakers and the listening position should form an equilateral triangle. When
the left and right speakers are the same distance from the listening position their sound arrives at the
same time, resulting in a harmonious, natural music reproduction. (Fig. 2)
There should be a clear line of sight between the loudspeakers and the listening position. Any sound-
absorbing or reflecting obstacles in the path will distort the sound.
When you install the loudspeakers the following distances should be maintained:
Music Colors 200: These floorstanding speakers are designed for positioning near a wall, however they
should be located at least the following distances to walls and other objects wherever possible: 10 cm to
the rear, 20 cm to the side (this should be at least 30cm to the side bass speaker).
Music Colors 100: Shelf loudspeakers should also be as free-standing as possible, the distance to the
sides to walls and items should be at least 10 cm if possible, the tweeters should be located at ear height.
If the speakers are arranged on a shelf, there should be a minimum clearance of 10 cm to the shelves
above or the ceiling.
You should use the supplied spikes when setting the speakers up. This isolates them from the supporting
surface, preventing unpleasant resonance effects. You can choose between metal and hard rubber
spikes for the standing speakers, while the enclosed hard rubber spikes are used for the shelf speakers.
The spikes are screwed into the threaded sleeves in the bottom of the speaker (Music Colors 200) or
adhered to the underside of the speaker (Music Colors 100 / Music Colors Center 80).
HECO MUSIC COLORS CENTER 80
The Music Colors Center 80 loudspeaker visually and acoustically ideally matches the other Music Colors
models. The loudspeaker is placed immediately on or under the television set.
GB
7
GB
Otherwise please adhere to the general recommendations outlined in the previous chapters.
MAINTENANCE
The lacquered surface is best cleaned with a mild household cleaner. On no account use furniture polish
or similar products on these surfaces. You should not use a microfibre cloth either as this may damage
the surface.
HOW TO AVOID DAMAGE TO YOUR VALUABLE SPEAKERS
All HECO loudspeakers are designed and built for optimum sound reproduction with the tone controls
in the central position – i.e. with “linear” amplifier output. Turning up the bass and treble controls too far
delivers more power to the woofers and/or tweeters, and at high volumes this can actually destroy the
speaker units!
If the output of your amplifier is significantly higher than the rated power handling capacity of your
speakers extremely high volumes can physically destroy your speakers. This doesn’t actually happen
often but you should be aware that it is possible.
Weak amplifiers with low output ratings can actually be more dangerous for your speakers at medium
volumes because weak amplifiers may overload much faster than powerful ones and this causes
measurable and audible distortion, which is extremely dangerous to your loudspeakers.
Always turn the volume down immediately as soon as you hear distortion! If you like listening to loud music
make sure that your amplifier can deliver at least as much power as the speakers’ power-handling rating.
THE SOUND YOU CAN’T HEAR...
Amplifiers, tuners and CD players can all produce inaudible high-frequency signals – and this doesn’t
only apply to cheap products. If your tweeters fail at low or medium volumes you should have a qualified
technician check your system components for dangerous inaudible signals.
SPECIFICATIONS
Music Colors 200 Music Colors 100 Music Colors Center 80
Configuration: 3-way bass reflex 2-way bass reflex 2-way
Power-handling capacity: 140 / 220 W 70 / 120 W 60 / 120 W
Impedance: 4 – 8 ohms 4 – 8 ohms 4 – 8 ohms
Frequency response: 30 – 35 000 Hz 38 – 35 000 Hz 60 – 32 000 Hz
Recommended amplifier
output: 20 – 220 W 20 – 120 W 20 – 120 W
Efficiency (1W/1m): 90 dB 89 dB 88 dB
Dimensions (WxHxD): 150 x 1025 x 306 mm 150 x 235 x 200 mm 286 x 115 x 128 mm
Base plate dimensions: 220 x 320 mm
Accessory: Metal spikes
SUBJECT TO TECHNICAL CHANGE
F
8
F
Très cher client,
Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions
d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d’une
réputation mondiale.
Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez
les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.
RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO
MUSIC COLORS
Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous
procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous
vous recommandons d’utiliser des câbles ayant une section d’au moins 2,5 mm² pour des longueurs
inférieures à 3 m et d’au moins 4 mm² pour des longueurs supérieures à 3 m.
Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur
ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur
correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.
Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut
bien mieux que de souder – insérez les dans les bornes et serrez bien les vis (fig. 1). Des câbles de
haut-parleur avec des fiches bananes (4 mm) conformes aux standards CE ou des broches peuvent
être utilisés.
IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que
les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent
être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes
positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour
haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.
Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-
vous que les vis des bornes sont bien serrées et qu’aucun petit fil résiduel ne provoque de court circuit
– ceci pourrait en effet être dangereux pour votre amplificateur!
INFORMATIONS RELATIVES À L’INSTALLATION
Dans la configuration idéale, les enceintes et l’emplacement d’écoute forment un triangle équilatéral.
Lorsque l’enceinte gauche et l’enceinte droite sont situées à la même distance de l’emplacement d’écoute,
les sons qu’elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale
naturelle et harmonieuse. (Fig. 2)
Les enceintes doivent être entièrement visibles depuis l’emplacement d’écoute. Tout obstacle capable
d’absorber ou de réfléchir le son déformera les sons.
De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes:
Music Colors 200: Ces enceintes de sol sont conçues pour être positionnées près d’un mur, cependant,
dans la mesure du possible, elles doivent se trouver au moins aux distances suivantes des murs et autres
objets : 10 cm à l’arrière, 20 cm sur le côté (il faut compter au moins 30 cm de l’enceinte des basses
latérale).
Music Colors 100: Les enceintes placées sur des étagères devraient être positionnées le plus loin
possible de tout obstacle. Si possible, une distance d’au moins 10 cm des murs et objets sur les côtés
latéraux devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur
d’écoute. En cas d‘installation des haut-parleurs dans une étagère, garantissez également un écartement
minimum de 10 cm entre le dessus des haut-parleurs et les planches de l’étagère ou le plafond.Pour
F
9
F
l’installation, il est conseillé d’utiliser les pointes fournies avec les enceintes. Ceci isole les enceintes de
la surface d’appui et évite ainsi des effets de résonance déplaisants. Pour les enceintes, vous pouvez
choisir entre les pointes métallisées et les pointes en caoutchouc dur. Pour les haut-parleurs d‘étagère,
vous utiliserez les pointes fournies en caoutchouc dur. Les pointes sont vissées dans les manchons
filetés au bas du haut-parleur (Music Colors 200) ou colées sous l’enceinte (Music Colors 100 / Music
Colors Center 80).
HECO MUSIC COLORS CENTER 80
Le haut-parleur central Music Colors Center 80 est réglé de façon optimale optiquement et acoustiquement
pour le reste des modèles de la série Music Colors. Le haut-parleur doit être directement installé sur ou
sous la télévision. Pour le reste veuillez aussi s’il vous plait suivre les conseils généraux donnés dans
les chapitres précédents.
ENTRETIEN
Nettoyez les surfaces laquées avec un produit d‘entretien ménager doux, et n‘utilisez surtout pas un vernis
pour meuble ou similaire. Évitez aussi d’utiliser un chiffon microfibre car vous pourriez endommager la
surface.
COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES
Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore
optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie
de l’amplificateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous
augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut
véritablement détruire les enceintes!
Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que
vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce
n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.
D’autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger
important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est
très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des
amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour
vos enceintes, sont plus dangereuses que quoi que ce soit d’autre.
Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez
écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant
de puissance que puissance nominale de vos enceintes.
EN GÉNÉRAL ...
Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que
leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters
tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérifier votre
installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.
F
SPECIFICATIONS TECHNIQUES
Music Colors 200 Music Colors 100
Type: Enceinte bass reflex à 3 voies Enceinte bass reflex à 2 voies
Puissance nominale: 140 / 220 W 70 / 120 W
Impédance: 4 – 8 Ohm 4 – 8 Ohm
Bande passante: 30 – 35 000 Hz 38 – 35 000 Hz
Puissance recommandée en sortie
de l’amplificateur: 20 – 220 W 20 – 120 W
Efficacité (1W/ 1m): 90 dB 89 dB
Dimensions (L x H x P): 150 x 1025 x 306 mm 150 x 235 x 200 mm
Dimensions des plaques de base: 220 x 320 mm
Accessoires: Pointes métalliques
Music Colors Center 80
Type: 2 voies
Puissance nominale: 60 / 120 W
Impédance: 4 – 8 Ohm
Bande passante: 60 – 32 000 Hz
Puissance recommandée en sortie
de l’amplificateur: 20 – 120 W
Efficacité (1W/ 1m): 88 dB
Dimensions (L x H x P): 286 x 115 x 128 mm
SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES
10
NL
11
NL
Geachte HECO klant,
Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag
feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat
wereldwijd erkend is.
Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in
gebruik neemt.
ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECO
MUSIC COLORS LUIDSPREKERBOXEN
Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels
nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal
2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm².
De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn
gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke
standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.
Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan
vertind – in de klemmen bevestigd en vastgeschroefd (Afb. 1). Er kunnen ook luidsprekerkabels met
CE-conforme bananenstekkers (4 mm) of kabelschoenen worden gebruikt.
Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen
van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode
(+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in
fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of
gemarkeerd met een gekleurde streep.
Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door
uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.
PLAATSINGSINSTRUCTIES
De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen.
Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de
akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig
klankbeeld. (Afb. 2)
De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of
reflecteren, vervormen de klank.
Bovendien moeten bij het plaatsen van de boxen de volgende afstanden worden aangehouden:
Music Colors 200: Deze vloerstaande speakers zijn ontworpen voor plaatsing bij een muur, maar waar
mogelijk moeten de volgende afstanden worden gehandhaafd tussen de speaker en de muur of andere
objecten: 10 cm aan de achterkant, 20 cm aan de zijkant (minimaal 30 cm voor de bass-zijspeaker).
Music Colors 100: Rekluidsprekers moeten zo vrij mogelijk worden geplaatst. De afstand naar muren
en voorwerpen aan zijkanten moet tenminste 10 cm bedragen. De hogetonenluidspreker moet op
oorhoogte worden geplaatst. Als de luidsprekers in een rek worden geplaatst, moet ook naar boven toe
een minimumafstand van 10 cm tot rekplanken of plafond worden aangehouden.
Gebruik bij het installeren de meegeleverde spikes. Hierdoor hebben de luidsprekerboxen geen direct
contact met de ondergrond, waardoor onaangename resonantie-effecten worden voorkomen. Voor
de staande luidsprekers kunt u zowel metalen spikes als hardrubberen spikes gebruiken. Voor de
plankluidsprekers gebruikt u de meegeleverde hardrubberen spikes. De spikes worden in de bussen met
schroefdraad geschroefd, aan de onderkant van de speaker (Music Colors 200) of aan de onderkant van
de speaker bevestigd (Music Colors 100 / Music Colors Center 80).
NL
12
NL
HECO MUSIC COLORS CENTER 80
De center-luidspreker Music Colors Center 80 is optimaal afgestemd op de overige Music Colors
modellen. De luidspreker wordt direct op of onder de televisie geplaatst. Voor het overige gelden de
algemene aanwijzingen uit de vorige hoofdstukken.
ONDERHOUD
Gebruik voor het onderhoud van de gelakte vlakken het beste een mild schoonmaakmiddel, hier dus
absoluut geen meubelglansmiddel o.i.d. gebruiken. U mag ook geen microvezeldoek gebruiken omdat
hierdoor het oppervlak kan beschadigen.
TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN
Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars
in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger
worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze
bij een groot volume defect kunnen raken.
Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee
de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel
dit maar zelden voorkomt.
Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een
risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze
oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor
uw luidsprekers.
Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar
zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag
hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen
belast kunnen worden.
OVER HET ALGEMEEN...
kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare
hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in
ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.
TECHNISCHE GEGEVENS
Music Colors 200 Music Colors 100
Configuratie: 3-weg basreflex 2-weg basreflex
Belastbaarheid: 140 / 220 Watt 70 / 120 Watt
Impedantie: 4 – 8 Ohm 4 – 8 Ohm
Frequentiebereik 30 – 35 000 Hz 38 – 35 000 Hz
Aanbevolen versterker-vermogen: 20 – 220 Watt 20 – 120 Watt
Bruikbare gevoeligheid (1 Watt/1 m): 90 dB 89 dB
Afmetingen (bxhxd): 150 x 1025 x 306 mm 150 x 235 x 200 mm
Afmetingen van bodemplaat: 220 x 320 mm
Toebehoren: Metalen spikes
NL
Music Colors Center 80
Configuratie: 2-weg
Belastbaarheid: 60 / 120 Watt
Impedantie: 4 – 8 Ohm
Frequentiebereik 60 – 32 000 Hz
Aanbevolen versterker-vermogen: 20 – 120 Watt
Bruikbare gevoeligheid (1 Watt/1 m): 88 dB
Afmetingen (bxhxd): 286 x 115 x 128 mm
TECHNISCHE WIJZIGINGEN VOORBEHOUDEN
13
I
14
I
Egregio cliente HECO,
innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo
questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.
La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.
INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO MUSIC COLORS
Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi
specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una
sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm².
L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti.
Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della
lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.
Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è
meglio che stagnarle, quindi vanno introdotte nei morsetti ed avvitate (Fig. 1). È possibile impiegare anche
cavi per altoparlanti con spine unipolari contrassegnate dal marchio CE (4 mm) o attacchi a forma di U.
Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli
altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti
ai morsetti (+) dell’amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto
collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.
Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un
cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato.
INDICAZIONI RELATIVE AL MONTAGGIO
Si ottiene la posizione d’ascolto ottimale quando gli altoparlanti ed il punto d’ascolto formano un triangolo
isoscele. Posizionando l’altoparlante sinistro e quello destro alla stessa distanza dal punto d’ascolto, i
segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 2)
Gli altoparlanti devono essere visibili dal punto d’ascolto. Ostacoli fonoassorbenti o riflettenti producono
distorsioni del suono.
Inoltre quando si installano gli altoparlanti devono essere rispettate le seguenti distanze:
Music Colors 200: Gli altoparlanti da pavimento sono progettati per un montaggio vicino alla parete,
sebbene si consiglia di osservare, ove possibile, le seguenti distanze minime da pareti e oggetti: sul retro
10 cm, di lato 20 cm, dall‘altoparlante per basse frequenze laterale minimo 30 cm.
Music Colors 100: Gli altoparlanti da scaffale dovrebbero essere installati possibilmente senza avere
ostacoli, la distanza laterale alle pareti ed oggetti dovrebbe essere almeno di 10 cm, i tweeter dovrebbero
trovarsi ad altezza delle orecchie. Quando gli altoparlanti vengono sistemati in uno scaffale, è necessario
che anche verso l’alto si rispetti una distanza minima di 10cm verso le aste dello scaffale o il soffitto.
Per l’installazione devono essere utilizzati i supporti forniti in dotazione che separano gli altoparlanti dalla
superficie su cui sono posati impedendo la formazione di sgradevoli risonanze. Nel caso di altoparlanti
fissi è possibile scegliere tra le punte in metallo o in gomma dura, mentre per gli altoparlanti da scaffale
si prega di utilizzare le punte in gomma dura comprese nella fornitura. Gli spike sono avvitati negli inserti
filettati sul lato inferiore della box (Music Colors 200) ovvero incollati sul lato inferiore degli altoparlanti
(Music Colors 100 / Music Colors Center 80).
I
15
I
HECO MUSIC COLORS CENTER 80
L’altoparlante Music Colors Center 80 è adattato otticamente ed acusticamente in modo perfetto agli altri
modelli di altoparlanti Music Colors. L’altoparlante viene posizionato nelle immediate vicinanze sopra o
sotto il televisore. Altrimenti si prega di osservare anche le indicazioni generali del capitolo precedente.
PULIZIA
Pulire le superfici verniciate con un detergente delicato, non utilizzare alcun prodotto per la pulizia dei
mobili o sim. Evitare altresì l’uso di panni di pulizia in microfibra per non danneggiare la superficie.
SUGGERIMENTI PER EVITARE GUASTI
La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale,
cioè con una riproduzione lineare dell’amplificatore. Se i regolatori sono stati spostati di molto, viene
trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un
volume alto.
Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza
massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però
accade molto raramente.
Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con
volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti.
Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente
pericolose per gli altoparlanti.
Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo
subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una potenza
d’uscita accettabile per le casse.
IN GENERALE ...
gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni
non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare
controllare l’impianto ad un tecnico.
DATI TECNICI
Music Colors 200 Music Colors 100 Music Colors Center 80
Configurazione: bassreflex 3 vie bassreflex 2 vie 2 vie
Potenza max.: 140 / 220 Watt 70 / 120 Watt 60 / 120 Watt
Impedenza: 4 – 8 Ohm 4 – 8 Ohm 4 – 8 Ohm
Gamma di frequenze: 30 – 35 000 Hz 38 – 35 000 Hz 60 – 32 000 Hz
Potenza amplificatore
consigliata: 20 – 220 Watt 20 – 120 Watt 20 – 120 Watt
Rendimento (1 Watt/1 m): 90 dB 89 dB 88 dB
Dimensioni (largh x alt x prof): 150 x 1025 x 306 mm 150 x 235 x 200 mm 286 x 115 x 128 mm
Dimensioni piastra di fondo: 220 x 320 mm
Accessori: Punte in metallo
CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
I
E
16
E
Muy estimado cliente de HECO:
En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra
parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de
un producto de calidad renombrado en todo el mundo.
Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.
INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO MUSIC COLORS
Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio
especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una
sección de cable mínima de 2,5 mm², en las longitudes mayores por lo menos 4 mm².
El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido
todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable
correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.
Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos
(preferible al método de estañar), se introducen en los bornes y se atornillan (Fig. 1). También se puede
utilizar cable de altavoz con horquilla o clavija banana (4 mm) con marcado CE.
Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que
los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos
(+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio
y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro
está marcado por una tira de color.
Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por
ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.
INDICACIONES PARA LA INSTALACIÓN
La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo
isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las
señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado.
(Ilustr. 2)
Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos
absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces
deben respetarse las siguientes distancias:
Los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios:
Music Colors 200: Estos altavoces verticales han sido diseñados para ser instalados cerca de una
pared, no obstante no debería sobrepasar las siguientes distancias hacia la pared y otros objetos: Atrás
10 cm, a los lados 20 cm, mientras que la distancia hacia el altavoz lateral para bajos debe ser por lo
menos de 30 cm.
Music Colors 100: la distancia mínima lateral a la pared deberá ser de 10 cm, y los altavoces de sonidos
agudos deberán estar al nivel de las oídos. Si el altavoz se coloca en una estantería, tiene que respetarse
una distancia mínima de 10cm hacia arriba en relación a las tablas de la estantería o del techo.
En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son
desacoplados de su base, lo que impide la aparición de resonancias indeseables. En los altavoces de
pie puede optar entre puntas de metal o de caucho endurecido. En los de estante, utilice las puntas
de caucho endurecido adjuntas. Las puntas se deben atornillar en los casquillos roscados de la parte
inferior de la caja (Music Colors 200) o bien adherirlas a la parte inferior del altavoz (Music Colors 100 /
Music Colors Center 80).
E
17
E
HECO MUSIC COLORS CENTER 80
El altavoz central Music Colors Center 80 armoniza de forma óptima tanto en lo referente a la óptica como
a la acústica con los demás modelos Music Colors. El altavoz se coloca justo encima o debajo del aparato
de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.
LIMPIEZA
Se recomienda limpiar las superficies laqueadas con un producto de limpieza suave; no utilice en ningún
caso limpiamuebles o productos similares. Además no debe utilizar paños de microfibra ya que pueden
dañar la superficie.
CONSEJOS PARA EVITAR REPARACIONES
Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del
sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En
caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al
altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede
inducir a su destrucción.
Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los
altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir
raras veces).
Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces
ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces
potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente
peligrosas para sus altavoces.
Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien
prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de
salida soportable por los altavoces.
POR LO GENERAL...
los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio
económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos
agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.
DATOS TÉCNICOS
Music Colors 200 Music Colors 100 Music Colors Center 80
Configuración: Reflejo bajo de 3 vías Reflejo bajo de 2 vías 2 vías
Resistencia: 140 / 220 vatios 70 / 120 vatios 60 / 120 vatios
Impedancia: 4 – 8 ohmios 4 – 8 ohmios 4 – 8 ohmios
Gama de frecuencias: 30 – 35 000 Hz 38 – 35 000 Hz 60 – 32 000 Hz
Potencia recomendada del
20 – 120 vatios 20 – 120 vatios
amplificador: 20 – 220 vatios
Rendimiento (1 vatio/1 m): 90 dB 89 dB 88 dB
Dimensiones (an x al - pr): 150 x 1025 x 306 mm 150 x 235 x 200 mm 286 x 115 x 128 mm
Medidas de la placa de base: 220 x 320 mm
Accesorios: Puntas de metal
RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS
P
18
P
Prezado cliente da HECO,
Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-
lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de
qualidade reconhecida mundialmente.
Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.
INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS HECO MUSIC COLORS
Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja
especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento
até 3m uma secção transversal de pelo menos 2,5mm². Para cabos mais compridos, pelo menos 4mm².
O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas
todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam
se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.
Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser
torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e
aparafusadas (fig. 1). Podem ser utilizados também cabos para altifalantes com fichas tipo banana (4
mm) ou fichas em forma de U que atendam os requisitos da CE.
Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das
colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas
com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os
cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.
Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios
expostos. Isto seria muito perigoso para o amplificador.
INSTRUÇÕES DE MONTAGEM
Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que
escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o
local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um
som natural e equilibrado. (Fig. 2)
Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos
amortecedores ou reflectores de som deturpam a qualidade.
Para instalar colunas, é necessário respeitar as seguintes distâncias mínimas:
Music Colors 200: Estas colunas de som foram concebidas para serem colocadas na proximidade de
uma parede. No entanto, deve-se sempre tentar manter as seguintes distâncias mínimas em relação à
parede e a outros objetos: atrás 10 cm, lateralmente 20 cm, mas sempre no mínimo 30 cm à frente do
altifalante lateral de graves.
Music Colors 100: Colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos
lados uma distância mínima de 10 cm das paredes e objectos. Altifalantes de agudos devem se encontrar
à altura dos ouvidos. Se as colunas forem instaladas sobre uma prateleira, deverá haver uma distância
para cima de pelo menos 10 cm até à prateleira seguinte ou até ao tecto.
Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um
isolamento das colunas do solo que evita ressonâncias não desejadas. Pode-se optar para a coluna de
instalação livre por pés de metal ou de borracha endurecida. Para as colunas de instalação em estantes,
utilizar os pés de borracha endurecida fornecidos em anexo. Os spikes devem ser aplicados na parte
inferior da coluna, devendo ser roscados nos respetivos casquilhos da caixa (Music Colors 200) ou
colados (Music Colors 100 / Music Colors Center 80).
P
19
P
HECO MUSIC COLORS CENTER 80
A coluna central Music Colors Center 80 é adequada de forma ideal, tanto no aspecto óptico como
acústico, aos demais modelos de colunas Music Colors. A coluna deve ser posicionada em cima ou em
baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.
CONSERVAÇÃO
Limpar as superfícies pintadas de preferência com um produto suave de limpeza doméstica. Portanto:
não usar nessas superfícies de forma alguma produtos para o polimento de móveis. Não utilizar panos
de microfibras, visto que poderiam danificar a superfície.
SUGESTÕES PARA EVITAR AVARIAS
Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na
posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor
demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de
volume alto, pode provocar a destruição dos mesmos.
Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade
indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos
altifalantes. Isto, porém, ocorre somente esporadicamente.
Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com
um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais
potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar
grande perigo para os altifalantes.
Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o
volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador
corresponda à capacidade dos altifalantes.
EM GERAL...
amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem
gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com
volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.
DADOS TÉCNICOS
Music Colors 200 Music Colors 100 Music Colors Center 80
Configuração: Bassreflex de 3 vias Bassreflex de 2 vias 2 vias
Capacidade: 140 / 220 Watt 70 / 120 Watt 60 / 120 Watt
Impedância: 4 – 8 Ohm 4 – 8 Ohm 4 – 8 Ohm
Faixa de frequência: 30...35 000 Hz 38...35 000 Hz 60...32 000 Hz
Potência recomendada para o
20...120 Watt 20...120 Watt
amplificador: 20...220 vatios
Rendimento (1 Watt/1 m): 90 dB 89 dB 88 dB
Dimensões (LxAxP): 150 x 1025 x 306 mm 150 x 235 x 200 mm 286 x 115 x 128 mm
Dimensões da placa de base: 220 x 320 mm
Acessórios: Pés de metal
RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS
S
20
S
Kära HECO-kund!
Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta
beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.
Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.
ALLMÄNT RÖRANDE ANSLUTNING AV HECO MUSIC COLORS HÖGTALARE
För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att
undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 2,5 mm², vid större
längd minst 4 mm².
Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna
på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna.
Avisolera kabeländarna ca 10 – 15 mm. Ändarna förs tvinnade – det är bättre än att förtenna dem – in
i klämmorna och skruvas fast (Bild 1). Även högtalarkablar med CE-standardiserade bananstift (4 mm)
eller gaffelkontakter kan användas.
Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens
minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga
högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler.
Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex
utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.
HÄNVISNINGAR FÖR UPPSTÄLLNING
Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma
avstånd från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna
tidsriktigt så, att en naturlig harmonisk klang uppstår. (Bild 2)
Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reflekterande föremål stör
klangen.
Dessvidare måste följande avstånd hållas vid uppställning av högtalarna:
Music Colors 200: Dessa stående högtalare har konstruerats för placering intill väggar, dock bör följande
avstånd till väggar och föremål ej underskridas: bakåt 10cm, sidligt 20cm, samt minst 30cm framför den
sidliga bashögtalaren.
Music Colors 100: Om högtalarna placeras på en hylla, bör de placeras så fritt som möjligt, och
avståndet till väggar och föremål i sidled ska uppgå till minst 10 cm. Diskanthögtalare bör stå i öronhöjd.
Om högtalarna ställs in i en hylla, måste avståndet uppåt till andra hyllplan eller till innertaket uppgå till
minst 10 cm.
Vid uppställning bör även medlevererade spikes eller gummifötter användas. Härigenom erhåller
högtalarna ett visst avstånd från underlaget, vilket förhindrar ovälkommen resonans. Vid golvhögtalaren
kan du välja spikes av metall eller hårdgummi. Vid hyll- högtalare ska du använda bifogade hårdgummi-
spikes. Spikes skruvas in i gänghylsorna under boxen (Music Colors 200) resp. klistras fast under
högtalaren (Music Colors 100 / Music Colors Center 80).
HECO MUSIC COLORS CENTER 80
Center-högtalaren Music Colors Center 80 ör optiskt och akustiskt optimerad till de övriga Music
Colors-modellerna. Högtalaren ställs direkt på eller under TV-apparaten. För övrigt gäller de allmänna
anvisningarna i föregående kapitel.
S
21
S
SKÖTSEL
Rengör helst de lackerade ytorna med ett milt hushållsrengöringsmedel, använd alltså aldrig möbelpolish
eller liknande. Använd ingen microfaserduk eftersom denna kan skada ytan.
TIPS FÖR ATT UNDVIKA REPARATIONER
Alla HECO-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs
vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller
diskanthögtalaren mer energi, vilket kan leda till att de förstörs.
Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna
belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer.
Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna,
eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och
hörbar distorsion som är mycket farlig för högtalarna.
Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som
lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna
kan belastas.
ALLMÄNT SAGT...
kan förstärkare, tuner och CD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar
med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp
mellanljudstyrka.
TEKNISKA DATA
Music Colors 200 Music Colors 100
Konfiguration 3 vägs basreflex 2 vägs basreflex
Max belastning 140 / 220 W 70 / 120 W
Impedans 4 – 8 ohm 4 – 8 ohm
Frekvensområde 30 – 35 000 Hz 38 – 35 000 Hz
Rekommenderad förstärkareffekt 20 – 220 W 20 – 120 W
Verkningsgrad (1 W/1 m) 90 dB 89 dB
Mått (BxHxD) 150 x 1025 x 306 mm 150 x 235 x 200 mm
Mått bottenplatta: 220 x 320 mm
Tillbehör: Metall-spikes
Music Colors Center 80
Konfiguration 2 vägs
Max belastning 60 / 120 W
Impedans 4 – 8 ohm
Frekvensområde 60 – 32 000 Hz
Rekommenderad förstärkareffekt 20 – 120 W
Verkningsgrad (1 W/1 m) 88 dB
Mått (BxHxD) 286 x 115 x 128 mm
VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR
RUS
22
RUS
Уважаемый потребитель продукции HECO!
Прежде всего, позвольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий HECO.
Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали
владельцем качественной продукции, получившей международное признание.
Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших
громкоговорителей.
ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ HECO MUSIC COLORS
Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые
в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем
Вам применять кабели длиной до 3 м и с площадью сечения не менее 2,5 мм², а при большей
длине - не менее 4 мм².
До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в
выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители
перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны
быть одинаковыми.
Очистите от изоляции концы кабелей на участке 10 – 15 мм. Концы затем скручиваются (это лучше,
чем покрывать их припоем), заводятся в зажимы контактов и надежно закрепляются винтами (Рис.
1). Возможно также использование кабеля громкоговорителя с соответствующими CE банановыми
штепселями (4 мм) или вилочными наконечниками.
При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е.
черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя,
соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+)
зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля
для громкоговорителя имеет рифленую или цветовую маркировку.
Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания,
например, из-за выступающих из зажимов волокон провода. Это может представлять опасность
для включенного усилителя.
УКАЗАНИЯ ПО УСТАНОВКЕ
Оптимальным расположением для прослушивания является такое, при котором громкоговорители
и позиция прослушивания образуют равносторонний треугольник. Благодаря равным
расстояниям от левого и правого громкоговорителя до позиции прослушивания акустические
сигналы воспроизводятся в правильном временном соотношении и создается уравновешенная
естественная звуковая картина. (Рис. 2)
Между громкоговорителями и позицией прослушивания должна сохраняться прямая видимость.
Любое препятствие создает эффекты поглощения или отражения звука и снижает качество
звучания.
Кроме этого, при установке громкоговорителей необходимо выдерживать следующие расстояния:
Music Colors 200: Эти колонки разработаны для установки возле стены, но по возможности они
должны устанавливаться на следующем расстоянии до стен и предметов: назад 10 см, по бокам
20 см, но перед боковой колонкой с басами не меньше 30 см.
Music Colors 100: Громкоговорители для полок должны быть установлены, по возможности,
свободно, расстояние до стены и других предметов сбоку должно составлять не менее 10
см, громкоговорители для высоких частот должны располагаться на уровне ушей слушателя.
Если громкоговорители устанавливаются на одной полке, должно соблюдаться минимальное
расстояние 10 см до следующей полки или потолка.
RUS
23
RUS
При установке следует использовать шипы из комплекта поставки – при этом громкоговоритель
оказывается “сцепленным” с основанием, что позволяет предотвратить возникновение
нежелательных резонансов. Для колонок, устанавливаемых на полу, Вы можете выбирать между
металлическими и эбонитовыми шипами, для стеллажных следует использовать прилагаемые
эбонитовые шипы. Шипи ввинчиваются в резьбовые втулки на нижней стороне бокса (Music Colors
200) или приклеиваются на нижней стороне колонки (Music Colors 100 / Music Colors Center 80).
HECO MUSIC COLORS CENTER 80
Центральный громкоговоритель Music Colors Center 80 по своему внешнему виду и акустике
оптимально согласуется прочими моделями Music Colors. ромкоговоритель устанавливается
непосредственно на телевизионный приемник. В остальном следует руководствоваться общими
указаниями, содержащимися в предыдущем разделе.
УХОД
Лакированные поверхности же рекомендуется очищать с помощью мягких универсальных
чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п.. Салфетку
из микрофибры использовать также нельзя, это может повредить поверхность.
СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА
Все громкоговорители HECO настроены на наилучшее воспроизведение в условиях, когда
регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы
усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области
низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может
привести к искажению звучания.
Если в Вашем распоряжении находится усилитель, который обладает существенно более
высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок,
то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что,
впрочем, случается весьма редко.
Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при
средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае
мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами
слышимые искажения, крайне опасные для Вашего громкоговорителя.
В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука,
и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен
следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может
привести к перегрузкам в колонках.
В ОБЩЕМ...
усилители, тюнеры и CD плееры - и не только в случае недорогих изделий - могут воспроизводить
воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях
громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.
RUS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Music Colors 200 Music Colors 100
Конфигурация: 3 полосные “басрефлекс” 2 полосные “басрефлекс”
Нагрузочная способность: 140 / 220 Вт 70 / 120 Вт
Импеданц: 4 – 8 Ом 4 – 8 Ом
Частотный диапазон: 30 – 35 000 Гц 38 – 35 000 Гц
Рекомендуемая мощность усилителя: 20 – 220 Вт 20 – 120 Вт
Коэф. полезного действия (1 Вт/1 м): 90 дБ 89 дБ
Габариты (ШxВxГ): 150 x 1025 x 306 мм 150 x 235 x 200 мм
Размеры плиты: 220 x 320 мм
Оснастка Металлические шипы
Music Colors Center 80
Конфигурация: 2 полосные
Нагрузочная способность: 60 / 120 Вт
Импеданц: 4 – 8 Ом
Частотный диапазон: 60 – 32 000 Гц
Рекомендуемая мощность усилителя: 20 – 120 Вт
Коэф. полезного действия (1 Вт/1 м): 88дБ
Габариты (ШxВxГ): 286 x 115 x 128 мм
ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ
24
CHN
25
CHN
尊敬的 HECO用户,
首先诚挚感谢您选购了 HECO 产品。我方在此向您表示衷心的祝贺。 您做出了明智的选择，
现在拥有了一件举世皆认之精品。
在使用您的音箱之前，请您先认真阅读下列各项说明。
连接 HECO MUSIC COLORS 音箱的简要说明
您需要用专业商店出售的喇叭专用线来连接音箱。为了避免音质损失，在使用3m以内的
电线时，我们建议电线的截面积至少为2.5mm²,在使用长于3m的电线时，截面积应至少为
4mm。接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先
选好的位置， 以便能够测出合适的电线长度。 两个声道应使用相同长度的电线。
将电线两头的绝缘皮剥掉大约10 – 15 mm，把露出的金属线头扭合起来 – 这个方法比包 锡
绝缘好 – 插入接线柱，拧紧螺丝固定 (图1)。也可以使用带CE标准式香蕉插头 (4 mm) 或 叉
形套的喇叭专用电线。
在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，
而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇
叭用线的其中一股线芯是带有纹路的或着了色，作为区别标记。
再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损
坏连接着的放大器。
安裝提示
当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左
右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀
的音场。(图2)
从两个音箱到听者之间，应该没有阻挡。任何在中间的吸音体或声音反射体会使声音失真。
此外，在放置喇叭时，应注意保持下面规定的距离:
Music Colors 200: 此立式喇叭的设计适用于靠近墙壁安装，但应尽可能与墙壁和物体保持最
小间距：后方间距10厘米、侧面间距20厘米，而与侧面的低音喇叭的最小间距应保持30厘
米。
Music Colors 100: 如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙
壁、侧面墙壁以及 物体至少要 保持10 cm的间距，而高音喇叭应该处于听者耳朵的高度。
放置音箱时，应使用随货一起收到的脚钉，来消除喇叭和其放置托面的耦合，从而防止产生
不良的共鸣。如果是立式音箱，那您可以选用金属腳钉或硬橡胶腳钉，在安装书架式喇叭
时，请使用产品附带的硬橡胶腳钉。将销钉旋入音箱底面的螺纹套内（Music Colors 200 ）
或粘在喇叭底面（Music Colors 100 / Music Colors Center 80 ）。
HECO MUSIC COLORS CENTER 80
无论是外观还是音响效果，中置音箱 MUSIC COLORS CENTER 80 的设计都能与其它各型
号的 MUSIC COLORS音箱相配。音箱将直接放在电视机的上面或下面。此外还请注意遵守
前章简要说明中的各注意事项。
CHN
26
CHN
保养
最好用柔性家用清洁剂来清洁涂漆表面。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表
面上. 您同样不要使用超细纤维布，它会损伤表面。
避免需要修机的几点建议
当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状
态。如果音 色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运
作时，会损坏喇叭。如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将
发出粗暴的声音，而会损坏喇叭。
但这种现象的出现实为偶然。输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因
为它比大功率放大器更容易 超载。
因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危
险。
因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。
喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。
总而言之...
除了低档的产品之外，放大器、调谐器和 CD 机 – 是可以产生您听不见的高频。 如果高 音
喇叭在低 音量或中等音量时出现问题，您应请专业人员来检查您的音响设备。
技术参数
Music Colors 200 Music Colors 100 Music Colors Center 80
配置: 3 路低音反射 2 路低音反射 双声道
负荷: 140 / 220 瓦 70 / 120 瓦 60 / 120 瓦
阻抗: 4 – 8 欧 4 – 8欧 4 – 8欧
频率范围: 30 – 35 000 赫 38 – 35 000 赫 60 – 32 000 赫
最佳放大功率: 20 – 220 瓦 20 – 120 瓦 20 – 120 瓦
有效系数 (1 瓦/1米): 90 分贝 89 分贝 88 分贝
尺寸 (宽x高x深): 150 x 1025 x 306 毫米 150 x 235 x 200毫米 286 x 115 x 128毫米
底板尺寸: 220 x 320 毫米
附件： 金属销钉
可能做技术改动.
J
27
JJ
HECOをご購入されたお客様へ
このたびはHECO製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客
様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優
れた品質において、世界中で認められております。
なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読
みください。
HECO MUSIC COLORS スピーカーの接続に関する一般的なご注意
スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコー
ドが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低
2.5 mm²、それ以上の場合は直径が最低4 mm²のコードを用いることをお勧めします。
アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確
なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方
のチャンネルに使用するコードは、どちらも同じ長さにしてください。
ここで、コードの先端を約10～15 mm 絶縁します。 先端は、錫メッキするよりはねじって端子に入れ
たほうがよく、それをネジで固定します(図1)。CE準拠のバナナプラグ（4 mm） の付いたスピーカー
ケーブルまたはスペードラグを使用することができます。
コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカ
ーの黒い端子（－）は、アンプの（－）端子と、それからスピーカーの赤い端子（＋）は、アンプの
（＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続
が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がつ
いています。
コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確か
めてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご
注意ください。
設置にあたっての注意
音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のス
ピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた
自然な音質が得られます。(図 2)
スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のあ
る障害物は、音質を落とします。
更に、スピーカーを置く場合には、次の距離を守ってください:
Music Colors 200: このスタンドスピーカーは、壁付近への設置用ですが、壁や他の物体への距離は後
方10cm、側面20cmを超えないようにしてください。 さらに、横側に設置されたベーススピーカーの
前方30cm以上の位置に設置してください。
Music Colors 100: 棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10cm 以上の距離を
確保し、高音 用スピーカーが耳の高さに来るように置いてください。
スピーカーを設置の時には、一緒に包装されておりますスパイクを使用してください。これにより、
スピーカーは床の敷物に直接触れることがないので、好ましくない共鳴が起きるのを防ぐことができ
ます。スタンド式ボックスの場合には金属製スパイクまたは硬ゴム製スパイクをご使用になれます。
壁掛け式およびの場合には付属の硬ゴム製スパイクをご使用ください。スパイクは、ボックス下部
のねじスリーブ内へねじ込む(Music Colors 200) か、スピーカー下部の下部に貼ってください (Music
Colors 100 / Music Colors Center 80)。
J
28
J
J
HECO MUSIC COLORS CENTER 80
センタースピーカー、Music Colors Center 80 は、その他のMusic Colors モデルと外観も音響も ぴっ
たり合う よ う、つくられています。このスピーカーは、テレビのすぐ上か下に置いてください。その
他については、前章の一般注意事項をご覧ください。
お手入れ
塗装面の掃除には、刺激の弱い家庭用洗剤のご使用をお勧めします。家具用艶出しクリーナー等はご
使用にならないで下さい。 マイクロ繊維を使用すると表面に傷が付きますので、お手入れの際にはマ
イクロ繊維を使用しないでください。
修理を必要としないためのアドバイス
HECOのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまり
アンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロー
ルのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが
高い場合にはスピーカーが損傷することがあります。
ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上
げると、非常にまれではありますが、スピーカーが損傷する場合があります。
しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが
上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過
ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。
したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが
出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なく
ともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。
一般には…
アンプ、チューナー、およびＣＤプレイヤーは、低価格の製品に限らず、耳には聞こえないような、
高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュ
ームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。
技術仕様
Music Colors 200 Music Colors 100 Music Colors Center 80
機器構成： 3 ウェイバスリフレックス 2ウェイバスリフレックス 2ウェイ
負荷電力： 140 / 220 w 70 / 120 W 60 / 120 W
インピーダンス： 4 – 8 Оhm 4 – 8 Ohm 4 – 8 Ohm
周波数範囲： 30 – 35 000 Hz 38 – 35 000 Hz 60 – 32 000 Hz
推奨アンプ出力： 20 – 220 W 20 – 120 W 20 – 120 W
効率(1W/1m)： 90 dB 89 dB 88 dB
寸法(WxHxD)： 150 x 1025 x 306 mm 150 x 235 x 200 mm 286 x 115 x 128 mm
側面プレートの寸法: 220 x 320 mm
付属品: 金属製スパイク
技術仕様データは変更することがありますのでご注意ください。
1
2
29
D
Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte
erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT
HiFi-Produkte 5 Jahre Garantie zu gewähren.
Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte
folgendes:
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer
Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung,
Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das
Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die
Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für
solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen
u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte
Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame
Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
• Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
GB
Congratulations! You have made a wise selection in becoming the owner of a MAGNAT HiFi equipment. Due to high quality
MAGNAT HiFi products have earned an excellent reputation through the western world. And this high quality standard enables us to grant
a 5-years warranty for MAGNAT HiFi products.
The equipments are checked and tested continously during the entire production process. In case you have problems with your MAGNAT
HiFi equipment, kindly observe the following:
1. The guarantee period commences with the purchase of the component and is applicable only to the original owner.
2. During the guarantee period we will rectify any defects due to faulty material or workmanship by replacing or repairing the defective part
at our discretion. Further claims, and in particular those for price reduction, cancellation of sale, compensation for damages or subsequential
damages, are excluded. The guarantee period is not altered by the fact that we have carried out guarantee work.
3. Unauthorized tampering with the equipment will invalidate this guarantee.
4. Consult your authorized dealer first, if guarantee service is needed. Should it prove necessary to return the component to the factory,
please insure that • the component is packed in original factory packing in good condition • the quality control card has been filled out and
enclosed with the component • your enclose your receipt as proof of purchase.
5. Excluded from the guarantee are: • Illuminates • Wear parts • Shipping damages, either readily apparent or concealed (claims for
such damages must be lodged immediately with forwarding agent, the railway express office or post office). • Scratches in cases, metal
components, front panels, etc. (You must notify your dealer directly of such defects within three days of purchase.) • Defects caused by
incorrect installation or connection, by operation errors (see operating instructions), by overloading or by external force. • Equipments which
have been repaired incorrectly or modified or where the case has been opened by persons other than us. • Consoquential damages to other
equipments. • Reimbursement of cools, without our prior consent, when repairing damages by third parties.
F
Toutes nos félicitations!
Vouz avez bien choisi et êtes le propriétaire heureux d’un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur
bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits MAGNAT.
Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous
rencontrez des difficulés avec votre appareil MAGNAT veuillez tenir compte de ce qui suit:
1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à
notre guise, à l’échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.
4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous
être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit
jointe, • le bon d’achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations
doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques,
couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages
résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force etérieure. •
Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres
appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
J
Garantiekarte
Warranty Card
Typ/Type
Serien-Nr./Serial-No.
Name und Anschrift des Händlers/Stempel
Name and address of the dealer/stamp
Käufer/Customer
Name/Name
Straße/Street
PLZ, Ort/City
Land/Country
Kaufdatum/buying date
Nur gültig in Verbindung mit Ihrer Kaufquittung!
No warranty without receipt!
Оглавление
- BEDIENUNGSANLEITUNG/GARANTIEURKUNDE OWNER’S MANUAL/WARRANTY DOCUMENT MODE D’EMPLOI/CERTIFICAT DE GARANTIE
- Abbildungen/Illustrations
- Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 / 807 - 0 • Fax +49 (0) 2234 / 807 - 399 Internet: http://www.heco-audio.de
