MUSIC COLORS 100
BEDIENUNGSANLEITUNG/GARANTIEURKUNDE
OWNER’S MANUAL/WARRANTY DOCUMENT
MODE D’EMPLOI/CERTIFICAT DE GARANTIE
3
D
5
GB
7
F
9
NL
11
I
13
E
15
17
S
19
RUS
21
CHN
23
J
Abbildungen/Illustrations
25
P
Bitte führen Sie das Gerät am Ende seiner
Lebensdauer den zur Verfügung stehenden
Rückgabe- und Sammelsystemen zu.
At the end of the product’s useful life, please dispose
of it at appropriate collection points provided in your
country.
Une fois le produit en fin de vie, veuillez le déposer
dans un point de recyclage approprié.
D
3
D
D
D
Sehr geehrter HECO-Kunde,
zunächst vielen Dank dafür, dass Sie sich für ein Heco-Produkt entschieden haben. Wir möchten Ihnen
hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines
Qualitätsproduktes geworden, das weltweite Anerkennung findet.
Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.
GENERELLES ZUM ANSCHLIESSEN IHRER HECO MUSIC COLORS 100 LAUTSPRECHER
ZumAnschließen der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel.
Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von
mindestens 2,5 mm², bei größeren Längen mindestens 4 mm².
Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen
hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu können, auf
ihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet
werden.
Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 – 15 mm ab. Die Enden werden verdrillt -
das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt (Bild 1). Es können
auch Lautsprecherkabel mit CE-konformen Bananensteckern (4 mm) oder Gabelschuhen verwendet
werden.
Achten Sie bitte beim Anschließen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen
die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden
und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei
handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschließen zu erleichtern, eine
Kabelader geriffelt oder durch einen Farbstreifen markiert.
Überprüfen Sie nocheinmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch
abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.
HECO MUSIC COLORS 100 IM STEREO-BETRIEB

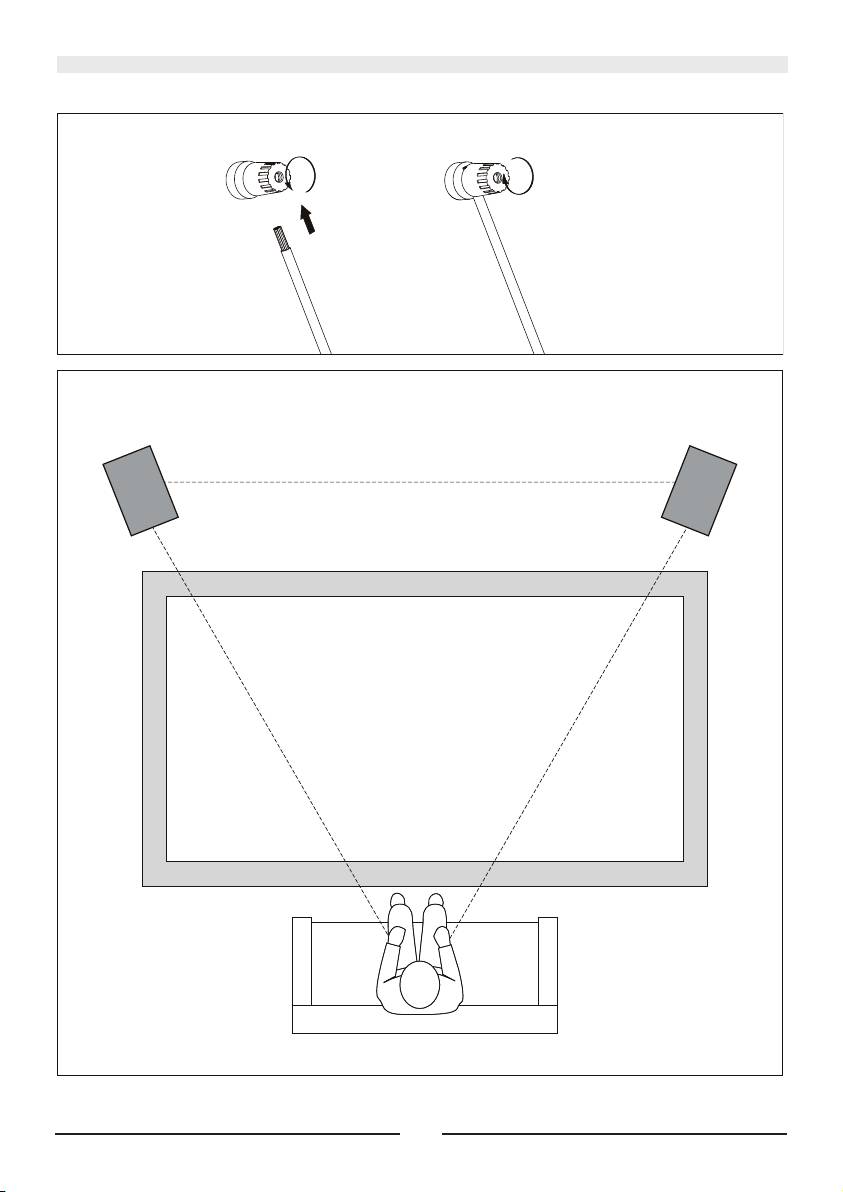

Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges
Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden
die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes
Klangbild. (Bild 2).
Zwischen den Lautsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende
oder reflektierende Hindernisse verfälschen den Klang.
Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten: Auch Regallautsprecher
sollten möglichst frei aufgestellt werden, der seitliche Abstand zu Wänden und Gegenständen sollte nach
Möglichkeit mindestens 10 cm betragen, die Hochtöner sollten sich in Ohrhöhe befinden. Wenn die
Lautsprecher in ein Regal gestellt werden, sollte auch nach oben ein Mindestabstand von 10 cm zu
Regalbrettern oder der Decke eingehalten werden.
PFLEGE
Reinigen Sie die lackierten Flächen am besten mit einem milden Haushaltsreiniger, auf keinen Fall
Möbelpolitur o. ä. verwenden.
4
D
D
D
TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN
Alle Heco-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in
Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern
wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren
Zerstörung führen kann.
Sollten Sie einen Verstärker besitzen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den
Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Lautsprecher
führen - was aber recht selten vorkommt.
Verstärker mit schwacher Ausgangsleistung jedoch können schon bei mittleren Lautstärken den Boxen
gefährlich werden, weil sie viel schneller übersteuert werden können als kräftige Verstärker. Diese
Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für Ihre
Lautsprecher sind.
Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort
leiser. Wer gerne laut hört, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung
aufbringt, mit der die Boxen belastet werden können.
IM ALLGEMEINEN...
können Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten – nicht hörbare,
hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtöner bei leiser bis mittlerer Lautstärke
ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen.
TECHNISCHE DATEN
Konfiguration: 2 Wege Bassreflex
Belastbarkeit: 70 / 120 Watt
Impedanz: 4 – 8 Ohm
Frequenzbereich: 38 – 35 000 Hz
Empfohlene Verstärkerleistung: 20 – 120 Watt
Wirkungsgrad (1 Watt/1 m): 89 dB
Maße (BxHxT): 150 x 235 x 200 mm
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
GB
5
GB
GB
Dear HECO Customer,
Congratulations on your fine new loudspeakers and thank you very much for choosing HECO! You have
made an excellent choice. The high-quality speakers produced by HECO are renowned all over the world.
Please study the instructions and information below carefully before using your new loudspeakers.
GENERAL INFORMATION ABOUT CONNECTING YOUR HECO MUSIC COLORS 100
LOUDSPEAKERS
Please always use a good quality loudspeaker connection cable from an audio dealer. To prevent
impairment of sound quality, we recommend cables with cross-sections of at least 2.5 mm² for lengths up
to 3 m and at least 4 mm² for lengths above 3 m.
Always turn off the amplifier or receiver before connecting or disconnecting loudspeaker cables. Place
the loudspeakers in their planned positions and cut the cables to the right length. The cables for both
channels should always be exactly the same length.
Strip 10 – 15 mm of insulation from the ends of the cables. Twist the ends – this is much better than tinning
them with solder – insert them in the terminals and tighten the terminal screws firmly (fig. 1). Loudspeaker
cables with CE-compliant banana or single-pin plugs (4 mm) or forked fittings can also be used.
For good sound it is imperative that the cables must be connected in such a way that the speakers are
“in phase”. This means that the black negative terminals on the speakers (-) must be connected to the
negative (-) terminals on the amplifier, the red positive (+) speaker terminals to the positive (+) amplifier
terminals. To make this easier one wire of most speaker cables is marked with a coloured strip or a ridge
in the insulation.
Before switching on the system double-check all your connections and make sure that the terminal screws
are tight and that there are no short circuits caused by stray wire filaments – this could cause serious
damage to your amplifier!
THE HECO MUSIC COLORS 100 LOUDSPEAKERS IN STEREO MODE
In the ideal configuration the speakers and the listening position should form an equilateral triangle. When
the left and right speakers are the same distance from the listening position their sound arrives at the same
time, resulting in a harmonious, natural music reproduction. (Fig. 2)
There should be a clear line of sight between the loudspeakers and the listening position. Any sound-
absorbing or reflecting obstacles in the path will distort the sound.
When you install the loudspeakers the following distances should be maintained: Shelf loudspeakers
should also be as free-standing as possible, the distance to the sides to walls and items should be at least
10 cm if possible, the tweeters should be located at ear height. If the speakers are arranged on a shelf,
there should be a minimum clearance of 10 cm to the shelves above or the ceiling.
MAINTENANCE
The lacquered surface is best cleaned with a mild household cleaner. On no account use furniture polish
or similar products on these surfaces.
HOW TO AVOID DAMAGE TO YOUR VALUABLE SPEAKERS
All HECO loudspeakers are designed and built for optimum sound reproduction with the tone controls in
the central position – i.e. with “linear” amplifier output. Turning up the bass and treble controls too far
delivers more power to the woofers and/or tweeters, and at high volumes this can actually destroy the
speaker units!
GB
6
GB
If the output of your amplifier is significantly higher than the rated power handling capacity of your speakers
extremely high volumes can physically destroy your speakers. This doesn’t actually happen often but you
should be aware that it is possible.
Weak amplifiers with low output ratings can actually be more dangerous for your speakers at medium
volumes because weak amplifiers may overload much faster than powerful ones and this causes
measurable and audible distortion, which is extremely dangerous to your loudspeakers.
Always turn the volume down immediately as soon as you hear distortion! If you like listening to loud music
make sure that your amplifier can deliver at least as much power as the speakers’ power-handling rating.
THE SOUND YOU CAN’T HEAR...
Amplifiers, tuners and CD players can all produce inaudible high-frequency signals – and this doesn’t only
apply to cheap products. If your tweeters fail at low or medium volumes you should have a qualified
technician check your system components for dangerous inaudible signals.
SPECIFICATIONS
Configuration: 2-way bass reflex
Power-handling capacity: 70 / 120 W
Impedance: 4 – 8 ohms
Frequency response: 38 – 35 000 Hz
Recommended amplifier output: 20 – 120 W
Efficiency (1W/1m): 89 dB
Dimensions (WxHxD): 150 x 235 x 200 mm
SUBJECT TO TECHNICAL CHANGE
F
7
F
Très cher client,
Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions
d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d’une
réputation mondiale.
Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez
les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.
RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO
MUSIC COLORS 100
Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous
procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous
recommandons d’utiliser des câbles ayant une section d’au moins 2,5 mm² pour des longueurs inférieures
à 3 m et d’au moins 4 mm² pour des longueurs supérieures à 3 m.
Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou
votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur
correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.
Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut
bien mieux que de souder – insérez les dans les bornes et serrez bien les vis (fig. 1). Des câbles de haut-
parleur avec des fiches bananes (4 mm) conformes aux standards CE ou des broches peuvent être
utilisés.
IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que
les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent
être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes
positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour
haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.
Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-
vous que les vis des bornes sont bien serrées et qu’aucun petit fil résiduel ne provoque de court circuit –
ceci pourrait en effet être dangereux pour votre amplificateur!
ENCEINTES HECO MUSIC COLORS 100 EN FONCTIONNEMENT STEREO
Dans la configuration idéale, les enceintes et l’emplacement d’écoute forment un triangle équilatéral.
Lorsque l’enceinte gauche et l’enceinte droite sont situées à la même distance de l’emplacement d’écoute,
les sons qu’elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale
naturelle et harmonieuse. (Fig. 2)
Les enceintes doivent être entièrement visibles depuis l’emplacement d’écoute. Tout obstacle capable
d’absorber ou de réfléchir le son déformera les sons.
De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes: Les enceintes
placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Si possible,
une distance d’au moins 10 cm des murs et objets sur les côtés latéraux devrait être respectée. De plus,
les enceintes de sons aigus devraient être placées à hauteur d’écoute. En cas d'installation des haut-
parleurs dans une étagère, garantissez également un écartement minimum de 10 cm entre le dessus des
haut-parleurs et les planches de l’étagère ou le plafond.
ENTRETIEN
Nettoyez les surfaces laquées avec un produit d'entretien ménager doux, et n'utilisez surtout pas un vernis
pour meuble ou similaire.
F
8
F
COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES
Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale
lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de
l’amplificateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous
augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut
véritablement détruire les enceintes!
Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que
vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est
pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.
D’autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger
important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très
simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des
amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos
enceintes, sont plus dangereuses que quoi que ce soit d’autre.
Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez
écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant
de puissance que puissance nominale de vos enceintes.
EN GÉNÉRAL ...
Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que
leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters
tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérifier votre
installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.
SPECIFICATIONS TECHNIQUES
Type : Enceinte bass reflex à 2 voies
Puissance nominale : 70 / 120 W
Impédance : 4 – 8 Ohm
Bande passante : 38 – 35 000 Hz
Puissance recommandée en sortie de l’amplificateur: 20 – 120 W
Efficacité (1W/ 1m) : 89 dB
Dimensions (L x H x P) : 150 x 235 x 200 mm
SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES
NL
9
NL
Geachte HECO klant,
Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag
feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat
wereldwijd erkend is.
Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in
gebruik neemt.
ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECO
MUSIC COLORS 100 LUIDSPREKERBOXEN
Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare
luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een
kabeldiameter van minimaal 2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm².
De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn
gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke
standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.
Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind
– in de klemmen bevestigd en vastgeschroefd (Afb. 1). Er kunnen ook luidsprekerkabels met CE-
conforme bananenstekkers (4 mm) of kabelschoenen worden gebruikt.
Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen
van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode
(+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase
te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of
gemarkeerd met een gekleurde streep.
Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door
uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.
HECO MUSIC COLORS 100 LUIDSPREKERBOXEN IN STEREO-GELUIDSWEERGAVE
De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen.
Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de
akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig
klankbeeld. (Afb. 2)
De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of
reflecteren, vervormen de klank.
Bovendien moeten bij het plaatsen van de boxen de volgende afstanden worden aangehouden:
Rekluidsprekers moeten zo vrij mogelijk worden geplaatst. De afstand naar muren en voorwerpen aan
zijkanten moet tenminste 10 cm bedragen. De hogetonenluidspreker moet op oorhoogte worden
geplaatst.Als de luidsprekers in een rek worden geplaatst, moet ook naar boven toe een minimumafstand
van 10 cm tot rekplanken of plafond worden aangehouden.
ONDERHOUD
Gebruik voor het onderhoud van de gelakte vlakken het beste een mild schoonmaakmiddel, hier dus
absoluut geen meubelglansmiddel o.i.d. gebruiken.
NL
10
NL
TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN
Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars
in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger
worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze
bij een groot volume defect kunnen raken.
Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee
de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel
dit maar zelden voorkomt.
Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een
risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze
oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor
uw luidsprekers.
Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra
u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard
zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast
kunnen worden.
OVER HET ALGEMEEN...
kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare
hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in
ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.
TECHNISCHE GEGEVENS
Configuratie: 2-weg basreflex
Belastbaarheid: 70 / 120 Watt
Impedantie: 4 – 8 Ohm
Frequentiebereik 38 – 35 000 Hz
Aanbevolen versterkervermogen: 20 – 120 Watt
Bruikbare gevoeligheid (1 Watt/1 m): 89 dB
Afmetingen (bxhxd): 150 x 235 x 200 mm
TECHNISCHE WIJZIGINGEN VOORBEHOUDEN
I
11
I
Egregio cliente HECO,
innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo
questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.
La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.
INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO MUSIC COLORS 100
Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi
specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione
trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm².
L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i
collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere
tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa
lunghezza.
Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio
che stagnarle, quindi vanno introdotte nei morsetti ed avvitate (Fig. 1). È possibile impiegare anche cavi
per altoparlanti con spine unipolari contrassegnate dal marchio CE (4 mm) o attacchi a forma di U.
Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli
altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti
ai morsetti (+) dell’amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto
collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.
Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un
cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato.
ALTOPARLANTI HECO MUSIC COLORS 100 IN FUNZIONAMENTO STEREO
Si ottiene la posizione d’ascolto ottimale quando gli altoparlanti ed il punto d’ascolto formano un triangolo
isoscele. Posizionando l’altoparlante sinistro e quello destro alla stessa distanza dal punto d’ascolto, i
segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 2)
Gli altoparlanti devono essere visibili dal punto d’ascolto. Ostacoli fonoassorbenti o riflettenti producono
distorsioni del suono.
Inoltre quando si installano gli altoparlanti devono essere rispettate le seguenti distanze: Gli altoparlanti
da scaffale dovrebbero essere installati possibilmente senza avere ostacoli, la distanza laterale alle pareti
ed oggetti dovrebbe essere almeno di 10 cm, i tweeter dovrebbero trovarsi ad altezza delle orecchie.
Quando gli altoparlanti vengono sistemati in uno scaffale, è necessario che anche verso l’alto si rispetti
una distanza minima di 10cm verso le aste dello scaffale o il soffitto.
PULIZIA
Pulire le superfici verniciate con un detergente delicato, non utilizzare alcun prodotto per la pulizia dei
mobili o sim.
SUGGERIMENTI PER EVITARE GUASTI
La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale,
cioè con una riproduzione lineare dell’amplificatore. Se i regolatori sono stati spostati di molto, viene
trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un
volume alto.
I
12
I
Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza
massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però
accade molto raramente.
Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con
volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti.
Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente
pericolose per gli altoparlanti.
Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo
subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una
potenza d’uscita accettabile per le casse.
IN GENERALE ...
gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni
non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare
controllare l’impianto ad un tecnico.
DATI TECNICI
Configurazione: bassreflex 2 vie
Potenza max.: 70 / 120 Watt
Impedenza: 4 – 8 Ohm
Gamma di frequenze: 38 – 35 000 Hz
Potenza amplificatore consigliata: 20 – 120 Watt
Rendimento (1 Watt/1 m): 89 dB
Dimensioni (largh x alt x prof): 150 x 235 x 200 mm
CON RISERVA DI APPORTARE MODIFICHE TECNICHE
I
E
13
E
Muy estimado cliente de HECO:
En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte
deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un
producto de calidad renombrado en todo el mundo.
Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.
INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO MUSIC COLORS 100
Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio
especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una
sección de cable mínima de 2,5 mm², en las longitudes mayores por lo menos 4 mm².
El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido
todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable
correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.
Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos
(preferible al método de estañar), se introducen en los bornes y se atornillan (Fig. 1). También se puede
utilizar cable de altavoz con horquilla o clavija banana (4 mm) con marcado CE.
Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los
bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+)
de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y
para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro
está marcado por una tira de color.
Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por
ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.
ALTAVOCES HECO MUSIC COLORS 100 EN MODO ESTEREOFÓNICO
La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo
isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las
señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado.
(Ilustr. 2)
Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos
absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces
deben respetarse las siguientes distancias:
Los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la
distancia mínima lateral a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar
al nivel de las oídos. Si el altavoz se coloca en una estantería, tiene que respetarse una distancia mínima
de 10cm hacia arriba en relación a las tablas de la estantería o del techo.
LIMPIEZA
Se recomienda limpiar las superficies laqueadas con un producto de limpieza suave; no utilice en ningún
caso limpiamuebles o productos similares.
E
14
E
CONSEJOS PARA EVITAR REPARACIONES
Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del
sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso
de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz
de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a
su destrucción.
Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los
altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir
raras veces).
Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces
ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces
potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente
peligrosas para sus altavoces.
Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien
prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de
salida soportable por los altavoces.
POR LO GENERAL...
los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio
económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos
agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.
DATOS TÉCNICOS
Configuración: Reflejo bajo de 2 vías
Resistencia: 70 / 120 vatios
Impedancia: 4 – 8 ohmios
Gama de frecuencias: 38 – 35 000 Hz
Potencia recomendada del amplificador: 20 – 120 vatios
Rendimiento (1 vatio/1 m): 89 dB
Dimensiones (an x al - pr): 150 x 235 x 200 mm
RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS
P
15
P
Prezado cliente da HECO,
Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-
lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de
qualidade reconhecida mundialmente.
Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.
INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS HECO MUSIC COLORS 100
Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja
especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento
até 3m uma secção transversal de pelo menos 2,5mm². Para cabos mais compridos, pelo menos 4mm².
O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas
todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam
se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.
Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser
torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e
aparafusadas (fig. 1). Podem ser utilizados também cabos para altifalantes com fichas tipo banana (4
mm) ou fichas em forma de U que atendam os requisitos da CE.
Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das
colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas
com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os
cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.
Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios
expostos. Isto seria muito perigoso para o amplificador.
COLUNAS HECO MUSIC COLORS 100 NO MODO ESTÉREO
Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que
escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o
local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um
som natural e equilibrado. (Fig. 2)
Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos
amortecedores ou reflectores de som deturpam a qualidade. Para instalar colunas, é necessário respeitar
as seguintes distâncias mínimas:
Colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados uma distância
mínima de 10 cm das paredes e objectos.Altifalantes de agudos devem se encontrar à altura dos ouvidos.
Se as colunas forem instaladas sobre uma prateleira, deverá haver uma distância para cima de pelo
menos 10 cm até à prateleira seguinte ou até ao tecto.
CONSERVAÇÃO
Limpar as superfícies pintadas de preferência com um produto suave de limpeza doméstica. Portanto:
não usar nessas superfícies de forma alguma produtos para o polimento de móveis.
P
16
P
SUGESTÕES PARA EVITAR AVARIAS
Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na
posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor
demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de
volume alto, pode provocar a destruição dos mesmos.
Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade
indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos
altifalantes. Isto, porém, ocorre somente esporadicamente.
Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com
um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais
potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar
grande perigo para os altifalantes.
Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume.
Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda
à capacidade dos altifalantes.
EM GERAL...
amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem
gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com
volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.
DADOS TÉCNICOS
Configuração: Bassreflex de 2 vias
Capacidade: 70 / 120 Watt
Impedância: 4 – 8 Ohm
Faixa de frequência: 38...35 000 Hz
Potência recomendada para o amplificador: 20...120 Watt
Rendimento (1 Watt/1 m): 89 dB
Dimensões (LxAxP): 150 x 235 x 200 mm
RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS
S
17
S
Kära HECO-kund!
Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta
beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.
Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.
ALLMÄNT RÖRANDE ANSLUTNING AV HECO MUSIC COLORS 100 HÖGTALARE
För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att
undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 2,5 mm², vid större
längd minst 4 mm².
Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna
på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda
kanalerna.
Avisolera kabeländarna ca 10 – 15 mm. Ändarna förs tvinnade – det är bättre än att förtenna dem – in i
klämmorna och skruvas fast (Bild 1). Även högtalarkablar med CE-standardiserade bananstift (4 mm) eller
gaffelkontakter kan användas.
Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens
minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga
högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler.
Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex
utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.
MUSIC COLORS 100 HÖGTALARE I STEREODRIFT
Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma
avstånd från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna
tidsriktigt så, att en naturlig harmonisk klang uppstår. (Bild 2)
Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reflekterande föremål stör
klangen. Vidare måste nedanstående avstånd beaktas vid uppställning av högtalarna på stativ (extra
tillbehör):
Om högtalarna placeras på en hylla, bör de placeras så fritt som möjligt, och avståndet till väggar och
föremål i sidled ska uppgå till minst 10 cm. Diskanthögtalare bör stå i öronhöjd. Om högtalarna ställs in i
en hylla, måste avståndet uppåt till andra hyllplan eller till innertaket uppgå till minst 10 cm.
SKÖTSEL
Rengör helst de lackerade ytorna med ett milt hushållsrengöringsmedel, använd alltså aldrig möbelpolish
eller liknande.
TIPS FÖR ATT UNDVIKA REPARATIONER
Alla HECO-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid
linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller
diskanthögtalaren mer energi, vilket kan leda till att de förstörs.
Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna
belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer.
Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom
de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar
distorsion som är mycket farlig för högtalarna.
S
18
S
Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som
lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna
kan belastas.
ALLMÄNT SAGT...
kan förstärkare, tuner och CD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar
med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp
mellanljudstyrka.
TEKNISKA DATA
Konfiguration 2 vägs basreflex
Max belastning 70 / 120 W
Impedans 4 – 8 ohm
Frekvensområde 38 – 35 000 Hz
Rekommenderad förstärkareffekt 20 – 120 W
Verkningsgrad (1 W/1 m) 89 dB
Mått (BxHxD) 150 x 235 x 200 mm
VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR
RUS
19
RUS
Уважаемый потребитель продукции HECO!
Прежде всего, позвольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий HECO.
Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали
владельцем качественной продукции, получившей международное признание.
Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших
громкоговорителей.
ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ HECO MUSIC COLORS 100
Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые
в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем
Вам применять кабели длиной до 3 м и с площадью сечения не менее 2,5 мм², а при большей
длине - не менее 4 мм².
До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в
выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители
перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны
быть одинаковыми.
Очистите от изоляции концы кабелей на участке 10 – 15 мм. Концы затем скручиваются (это лучше,
чем покрывать их припоем), заводятся в зажимы контактов и надежно закрепляются винтами (Рис.
1). Возможно также использование кабеля громкоговорителя с соответствующими CE банановыми
штепселями (4 мм) или вилочными наконечниками.
При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е.
черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя,
соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+)
зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для
громкоговорителя имеет рифленую или цветовую маркировку.
Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания,
например, из-за выступающих из зажимов волокон провода. Это может представлять опасность
для включенного усилителя.
ГРОМКОГОВОРИТЕЛЕЙ HECO MUSIC COLORS 100 В СТЕРЕО-РЕЖИМЕ
Оптимальным расположением для прослушивания является такое, при котором громкоговорители
и позиция прослушивания образуют равносторонний треугольник. Благодаря равным расстояниям
от левого и правого громкоговорителя до позиции прослушивания акустические сигналы
воспроизводятся в правильном временном соотношении и создается уравновешенная
естественная звуковая картина. (Рис. 2)
Между громкоговорителями и позицией прослушивания должна сохраняться прямая видимость.
Любое препятствие создает эффекты поглощения или отражения звука и снижает качество
звучания. Кроме этого, при установке громкоговорителей необходимо выдерживать следующие
расстояния:
Громкоговорители для полок должны быть установлены, по возможности, свободно, расстояние
до стены и других предметов сбоку должно составлять не менее 10 см, громкоговорители для
высоких частот должны располагаться на уровне ушей слушателя. Если громкоговорители
устанавливаются на одной полке, должно соблюдаться минимальное расстояние 10 см до
следующей полки или потолка.
RUS
20
RUS
УХОД
Лакированные поверхности же рекомендуется очищать с помощью мягких универсальных
чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п.
СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА
Все громкоговорители HECO настроены на наилучшее воспроизведение в условиях, когда
регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы
усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области
низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может
привести к искажению звучания.
Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой
выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой
чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем,
случается весьма редко.
Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при
средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае
мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами
слышимые искажения, крайне опасные для Вашего громкоговорителя.
В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука,
и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен
следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может
привести к перегрузкам в колонках.
В ОБЩЕМ...
усилители, тюнеры и CD плееры - и не только в случае недорогих изделий - могут воспроизводить
воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях
громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конфигурация: 2 полосные “басрефлекс”
Нагрузочная способность: 70 / 120 Вт
Импеданц: 4 – 8 Ом
Частотный диапазон: 38 – 35 000 Гц
Рекомендуемая мощность усилителя: 20 – 120 Вт
Коэф. полезного действия (1 Вт/1 м): 89 дБ
Габариты (ШxВxГ): 150 x 235 x 200 мм
ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ
CHN
21
CHN
尊敬的 H EC O 用户,
首先诚挚感谢您选购了 H EC O 产品。我方在此向您表示衷心的祝贺。 您做出了明智的选择，
现在拥有了一件举世皆认之精品。
在使用您的音箱之前，请您先认真阅读下列各项说明。
连连接接 HH EECC OO MM UU SSIICC CC OO LLOO RRSS 11 00 00 音音箱箱的的简简要要说说明明
您需要用专业商店出售的喇叭专用线来连接音箱。为了避免音质损失，在使用3m 以内的电线
时，我们建议电线的截面积至少为2 .5 m m ²,在使用长于3m 的电线时，截面积应至少为
4 m m 。接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先
选好的位置， 以便能够测出合适的电线长度。 两个声道应使用相同长度的电线。
将电线两头的绝缘皮剥掉大约1 0 – 1 5 m m ，把露出的金属线头扭合起来– 这个方法比包
锡绝缘好– 插入接线柱，拧紧螺丝固定 (图1 )。也可以使用带C E标准式香蕉插头 (4 m m ) 或
叉形套的喇叭专用电线。
在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，
而喇叭的红色(+ )端子与放大器相应的(+ )端子相接。为了方便正负极的连接，市场上常见的
喇叭用线的其中一股线芯是带有纹路的或着了色，作为区别标记。
再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损
坏连接着的放大器。
HHEECCOO MMUUSSIICC CCOOLLOORRSS 110000 立立体体声声运运作作
当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左
右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀
的音场。(图2 )
从两个音箱到听者之间，应该没有阻挡。任何在中间的吸音体或声音反射体会使声音失真。
此外，在放置喇叭时，应注意保持下面规定的距离:
如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及
物体至少要 保持1 0 cm 的间距，而高音喇叭应该处于听者耳朵的高度。
保保养养
最好用柔性家用清洁剂来清洁涂漆表面。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表
面上.
避避免免需需要要修修机机的的几几点点建建议议
当音色调节器处于中间位置，即放大器线性运作时，所有H EC O -喇叭的音色都调在最佳状
态。如果音 色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运
作时，会损坏喇叭。如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将
发出粗暴的声音，而会损坏喇叭。
但这种现象的出现实为偶然。输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因
为它比大功率放大器更容易 超载。
CHN
22
CHN
因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。
因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。
喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。
总总而而言言之之......
除了低档的产品之外，放大器、调谐器和 C D 机– 是可以产生您听不见的高频。 如果高
音喇叭在低 音量或中等音量时出现问题，您应请专业人员来检查您的音响设备。
技技术术参参数数
配置: 2 路低音反射
负荷: 7 0 / 1 2 0 瓦
阻抗: 4 – 8 欧
频率范围: 3 8 – 3 5 0 0 0 赫
最佳放大功率: 2 0 – 1 2 0 瓦
有效系数 (1 瓦/1 米): 8 9 分贝
尺寸 (宽x 高x 深): 1 5 0 x 2 3 5 x 2 0 0 毫米
可能做技术改动.
J
23
JJ
HHEECCOOををごご購購入入さされれたたおお客客様様へへ
このたびはHECO製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様
のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れ
た品質において、世界中で認められております。
なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読
みください。
HHEECCOO MMUUSSIICC CCOOLLOORRSS 110000 ススピピーーカカーーのの接接続続にに関関すするる一一般般的的ななごご注注意意
スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。
音 質 が 落 ち な い よ う に 、 長 さ が 3 メ ー ト ル ま で の コ ー ド は 、 断 面 が 最 低
2.5 mm²、それ以上の場合は直径が最低4 mm²のコードを用いることをお勧めします。
アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確
なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方
のチャンネルに使用するコードは、どちらも同じ長さにしてください。
ここで、コードの先端を約10～15 mm 絶縁します。 先端は、錫メッキするよりはねじって端子に入れ
たほうがよく、それをネジで固定します(図1)。CE準拠のバナナプラグ（4 mm） の付いたスピーカー
ケーブルまたはスペードラグを使用することができます。
コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカ
ーの黒い端子（－）は、アンプの（－）端子と、それからスピーカーの赤い端子（＋）は、アンプの
（＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続
が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がつ
いています。
コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確か
めてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご
注意ください。
HHEECCOO MMUUSSIICC CCOOLLOORRSS 110000 ののスステテレレオオ使使用用
音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のス
ピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた
自然な音質が得られます。(図 2)
スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のあ
る障害物は、音質を落とします。
更に、スピーカーを置く場合には、次の距離を守ってください。
棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10cm 以上の距離を 確保し、高音
用スピーカーが耳の高さに来るように置いてください。
おお手手入入れれ
塗装面の掃除には、刺激の弱い家庭用洗剤のご使用をお勧めします。家具用艶出しクリーナー等はご
使用にならないで下さい。
J
24
J
J
修修理理をを必必要要ととししなないいたためめののアアドドババイイスス
HECOのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまりア
ンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロール
のつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高
い場合にはスピーカーが損傷することがあります。
ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上
げると、非常にまれではありますが、スピーカーが損傷する場合があります。
しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが
上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過
ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。
したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが
出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なく
ともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。
一一般般ににはは……
アンプ、チューナー、およびＣＤプレイヤーは、低価格の製品に限らず、耳には聞こえないような、
高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュ
ームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。
技技術術仕仕様様
機器構成： 2ウェイ バスリフレックス
負荷電力： 70 / 120 W
インピーダンス： 4 – 8 Ohm
周波数範囲： 38 – 35 000 Hz
推奨アンプ出力： 20 – 120 W
効率(1W/1m)： 89 dB
寸法(WxHxD)： 150 x 235 x 200 mm
技術仕様データは変更することがありますのでご注意ください。
1
2
25
Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte
erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO
H
iFi-Lautsprecher 5 Jahre und für HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren.
D
ie Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte
folgendes:
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer
Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung,
Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das
Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die
Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für
solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen
u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte
Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame
Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
• Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
Congratulations! You have made a wise selection in becoming the owner of a HECO HiFi equipment. Due to high quality HECO
HiFi products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 5-years
warranty for HECO HiFi speakers and a 2-years warranty for HECO HiFi-electronic components.
The equipments are checked and tested continously during the entire production process. In case you have problems with your HECO HiFi
equipment, kindly observe the following:
1. The guarantee period commences with the purchase of the component and is applicable only to the original owner.
2. During the guarantee period we will rectify any defects due to faulty material or workmanship by replacing or repairing the defective part
at our discretion. Further claims, and in particular those for price reduction, cancellation of sale, compensation for damages or subsequential
damages, are excluded. The guarantee period is not altered by the fact that we have carried out guarantee work.
3. Unauthorized tampering with the equipment will invalidate this guarantee.
4. Consult your authorized dealer first, if guarantee service is needed. Should it prove necessary to return the component to the factory,
please insure that • the component is packed in original factory packing in good condition • the quality control card has been filled out and
enclosed with the component • your enclose your receipt as proof of purchase.
5. Excluded from the guarantee are: • Illuminates • Wear parts • Shipping damages, either readily apparent or concealed (claims for such
damages must be lodged immediately with forwarding agent, the railway express office or post office). • Scratches in cases, metal
components, front panels, etc. (You must notify your dealer directly of such defects within three days of purchase.) • Defects caused by
incorrect installation or connection, by operation errors (see operating instructions), by overloading or by external force. • Equipments which
have been repaired incorrectly or modified or where the case has been opened by persons other than us. • Consoquential damages to other
equipments. • Reimbursement of cools, without our prior consent, when repairing damages by third parties.
Toutes nos félicitations!
Vouz avez bien choisi et êtes le propriétaire heureux d’un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne
qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les HECO haut-parleurs et 2 ans de garantie sur tous les amplificateurs
HECO.
Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous
rencontrez des difficulés avec votre appareil HECO veuillez tenir compte de ce qui suit:
1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à
notre guise, à l’échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.
4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous
être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit
jointe, • le bon d’achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations
doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques,
couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages
résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
• Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres
appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
D
GB
F
J
GARANTIEKARTE
WARRANTY CARD
Typ/Type
Serien-Nr./Serial-No.
Name und Anschrift des Händlers/Stempel
Name and address of the dealer/stamp
Käufer/Customer
Name/Name
Straße/Street
PLZ, Ort/City
Land/Country
Kaufdatum/buying date
Nur gültig in Verbindung mit Ihrer Kaufquittung!
No warranty without receipt!
