Eizo FlexScan SX3031W: Средства управления и их назначение

Содержимое упаковки

Убедитесь, что все следующие компоненты имеются в упаковке. Пожалуйста, обращайтесь к продавцу за помощью,

если что-либо из перечисленного ниже отсутствует или повреждено.

ПРИМЕЧАНИЕ

• Сохраните упаковку и материалы для будущего перемещения или перевозки монитора.

□ Монитор

□ Кабель USB EIZO: MD-C93

□ Шнур питания

□ EIZO LCD Utility Disk (CD-ROM)

□ Сигнальный кабель (Dual Link): DD200DL-BK

• Руководство пользователя

□ Руководство по установке (данное руководство)

□ МЕРЫ ПРЕДОСТОРОЖНОСТИ

□ Ограниченная гарантия

□ Сигнальный кабель: FD-C39

□ Сведения по утилизации

□ Крепежные винты (M4 x 12, 4 шт.)

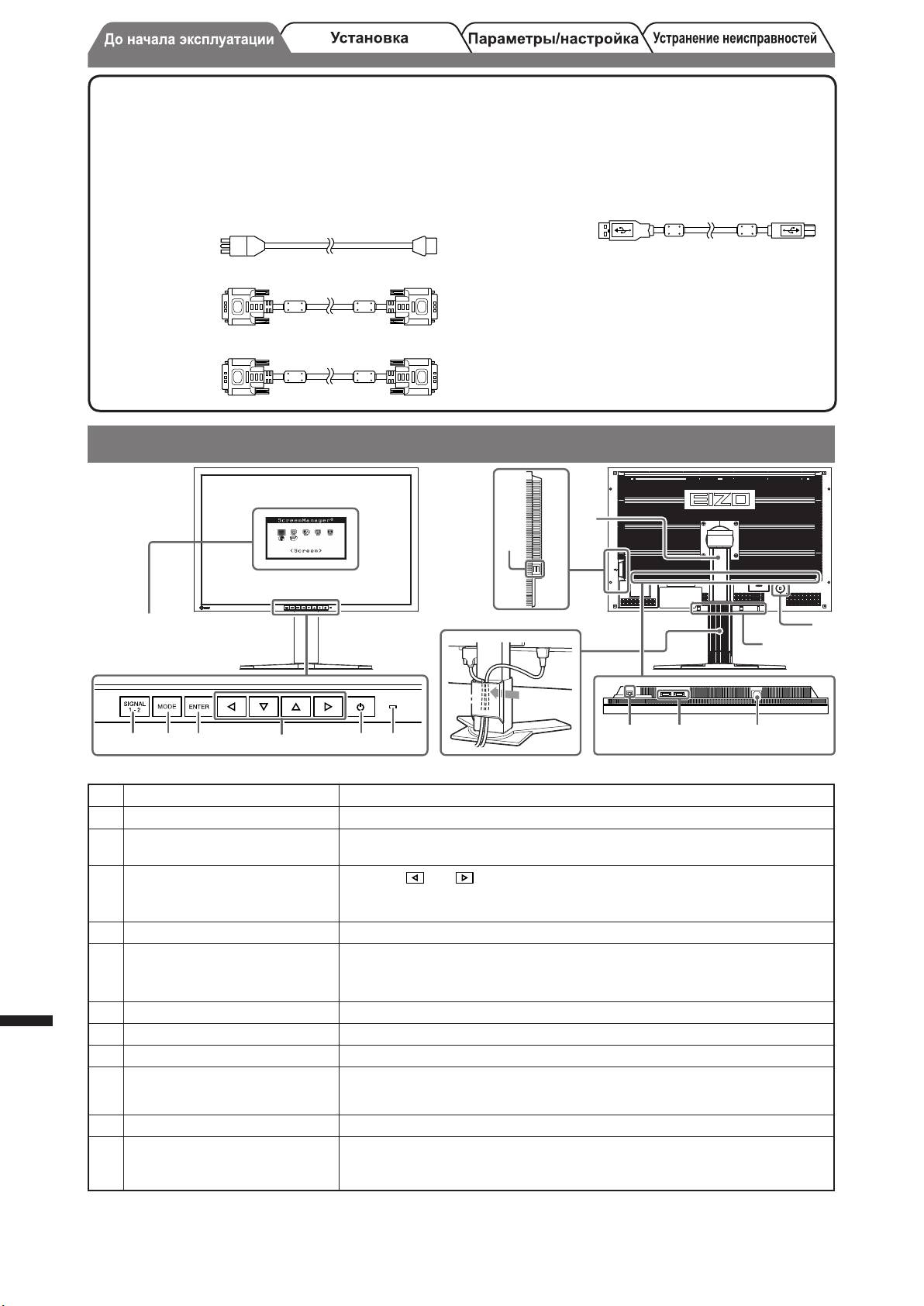

Средства управления и их назначение

1

Кнопка выбора входного сигнала

Переключение входных сигналов для изображений на дисплеях.

2 Кнопка режима Отображение меню точной настройки контраста FineContrast (стр. 5).

3 Кнопка ввода Отображение меню параметров, определение элемента в экране меню,

а также сохранение настроенных значений.

4 Кнопки управления (влево,

• Кнопка

или : отображение экрана настройки яркости (стр. 5).

вниз, вверх, вправо)

•

Выбор элемента настройки или увеличение/уменьшение настраиваемых

значений для расширенных настроек в меню параметров (стр. 5).

5 Кнопка питания Включение/выключение питания.

6 Индикатор питания Показывает рабочее состояние монитора.

синий : рабочий режим выключен : питание выключено

oранжевый :

режим экономии энергии

7

Подставка с регулируемым наклоном

Используется для регулировки угла наклона экрана монитора.

Russia

8 Разъем для кодового замка Поддерживает систему безопасности MicroSaver компании Kensington.

9

Разъемы для входных сигналов

Слева: разъем DVI-D (SIGNAL1 DUAL LINK)/Справа: разъем DVI-D (SIGNAL2)

10 Порт USB (верхний)

Подключение кабеля USB при использовании ScreenManager Pro для

программного обеспечения ЖКД (для Windows). Подробнее об использовании

данного программного обеспечения см. в Руководстве пользователя CD-ROM.

11 Порт USB (нижний) Подключение периферийного устройства USB.

12

Установочные отверстия для

Используются для подключения дополнительного громкоговорителя

дополнительного

(i·Sound L3).

громкоговорителя (i·Sound L3)

®

* ScreenManager

- это название EIZO для меню параметров. (Подробнее об использовании меню ScreenManager см. в

руководстве пользователя на CD-ROM.)

2

7

11

8

12

10 9

1 2 3 4 5 6

Меню параметров

®

(*ScreenManager

)

Разъем питания

Вставьте кабель в держатель.
