Connexion des câbles

Attention

• Lors du remplacement du moniteur actuel par un moniteur S2411W-U, veillez à modifi er la résolution et la

fréquence verticale du PC conformément aux réglages du S2411W-U indiqués dans le tableau des

résolutions (verso de la couverture) avant de connecter le PC.

REMARQUE

• Pour connecter deux PC au moniteur, consultez le Manuel d’utilisateur inclus sur le CD-ROM.

Vérifi ez que le moniteur et le PC sont hors tension.

1

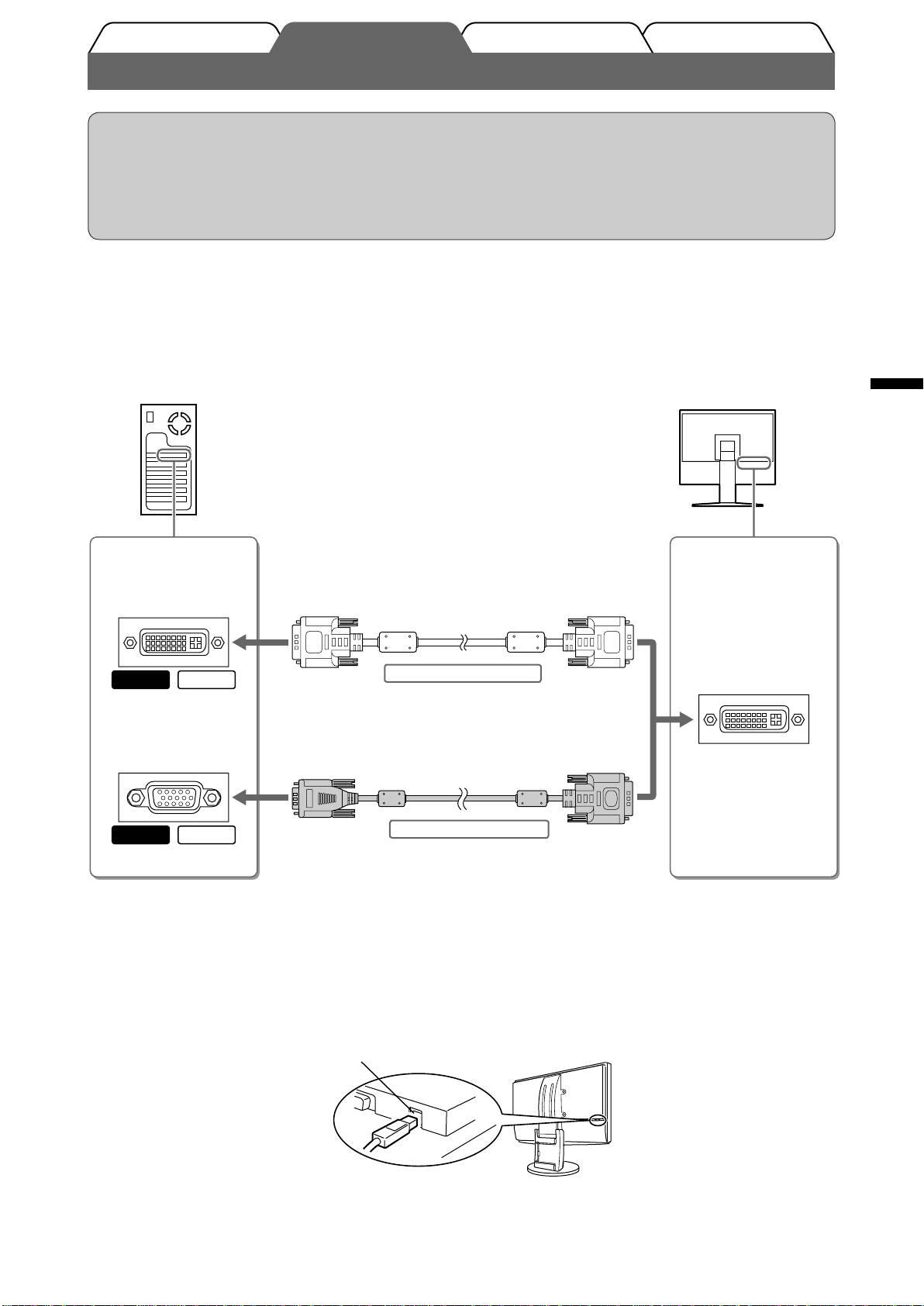

Connectez le moniteur au PC à l’aide d’un câble de signal correspondant aux

2

connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le

couplage.

Français

Connecteurs du

Connecteurs du

PC

moniteur

Câble de signal FD-C39 (fourni)

Connecteur DVI-I

Connexion numérique

MacintoshWindows

Connecteur DVI-I

Connecteur à 15 tiges

D-Sub mini

Câble de signal FD-C16 (fourni)

Connexion analogique

Windows

Macintosh

Branchez le cordon d’alimentation dans une prise secteur et dans le connecteur

3

d’alimentation du moniteur.

Raccordez le port USB (aval) d’un ordinateur compatible USB au port USB

4

(amont) du moniteur à l’aide du câble USB fourni.

Amont

3
