Aiptek PocketCinema N100: Проецирование от внешнего видеоисточника

Руководство пользователя

Регулировка фокуса в зависимости от дальности проецирования

Разместите проектор на ровной

поверхности в направлении стены или

проекционного экрана. Проекционное

расстояние и размер изображения

выбираются в следующем диапазоне:

Расстояние: 50 ~ 425 см (20” ~ 167”)

Размер изображения: 36 ~ 305 см (14” ~

120”)

Отрегулируйте фокус поворотом

регулятора фокуса вверх или вниз до

получения четкого и резкого изображения.

Примечание: Если требуется увеличить высоту проецирования изображения,

используйте треногу (не прилагается). Гнездо для треноги

находится снизу проектора.

Проецирование от внешнего видеоисточника

RU

Панель ввода/вывода сигналов находится с задней стороны проектора.

Подсоедините внешний видеоисточник к проектору с помощью

соответствующего кабеля и кнопкой Source (Источник) на панели управления

выберите источник входного сигнала.

Страница 8

Руководство пользователя

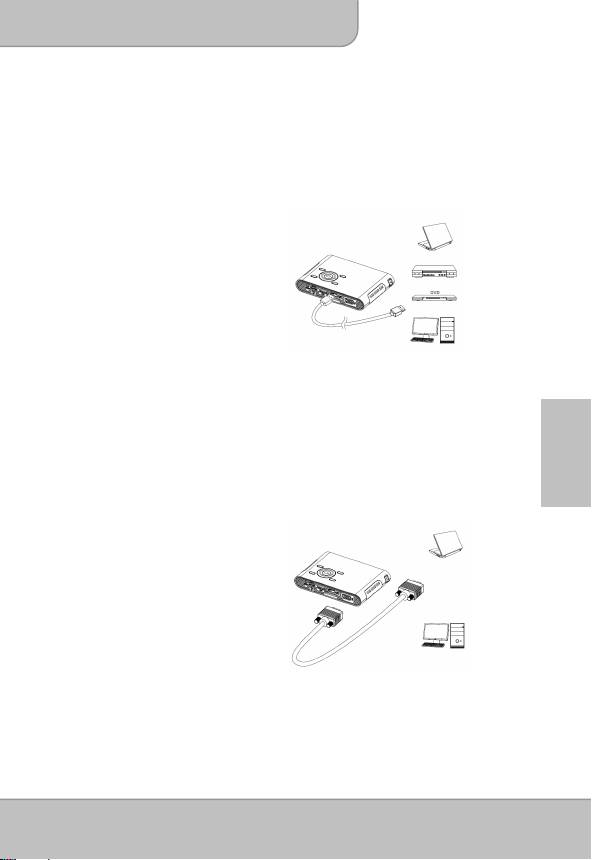

HDMI

Подсоедините порт HDMI на задней панели

проектора к внешнему источнику сигнала

HDMI через кабель HDMI. После

подключения экран автоматически

переключится на источник сигнала HDMI.

VGA

Подсоедините порт VGA на задней панели

проектора к внешнему источнику сигнала

VGA через кабель VGA. После подключения

выберите источник VGA кнопкой Source

RU

(Источник) на панели управления.

Примечание:

Кабель VGA не входит в стандартный комплект поставки.

Страница 9

Руководство пользователя

Настройка воспроизведения внешнего видеосигнала

Кнопкой /Menu на пульте или панели управления откройте меню

настройки воспроизведения.

1. Формат кадра

Если видеофайл имеет формат кадра 4:3, эта функция позволяет

выбрать вид представления изображения на экране с форматом 16:9.

Нажмите ◎/OK для отображения вариантов настройки.

1) Pan & Scan: вписывает изображение в размеры экрана 16:9.

2) Letterbox: изображение отображается в исходном формате кадра.

RU

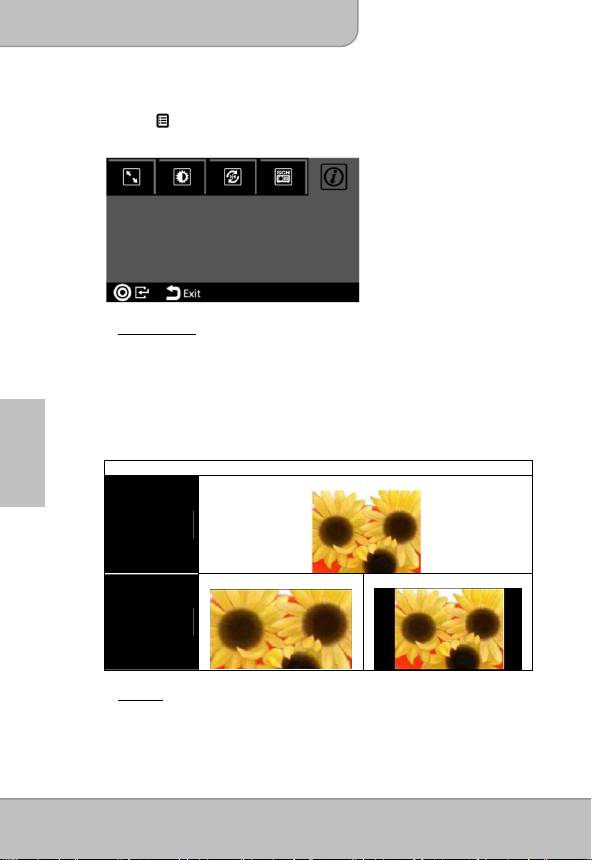

Иллюстрация вариантов настройки формата изображения:

Формат кадра 4:3

Экран

источника

Pan & Scan (16:9)

Letterbox (16:9)

Проекционный

экран

2. Яркость

Позволяет настроить яркость в соответствии с окружающим освещением

и уровнем энергопотребления.

Страница 10

Руководство пользователя

1) Яркий: Выбирайте этот режим при питании от внешнего источника,

чтобы обеспечить максимальную яркость.

2) Обычный: Стандартный режим с оптимизацией яркости и

батарейного питания.

3) Эко: Этот режим рекомендуется для экономии электроэнергии,

когда проектор работает в батарейном режиме.

Примечание:

Проектор автоматически переключается в режим «Яркий»,

когда питание подается от адаптера питания.

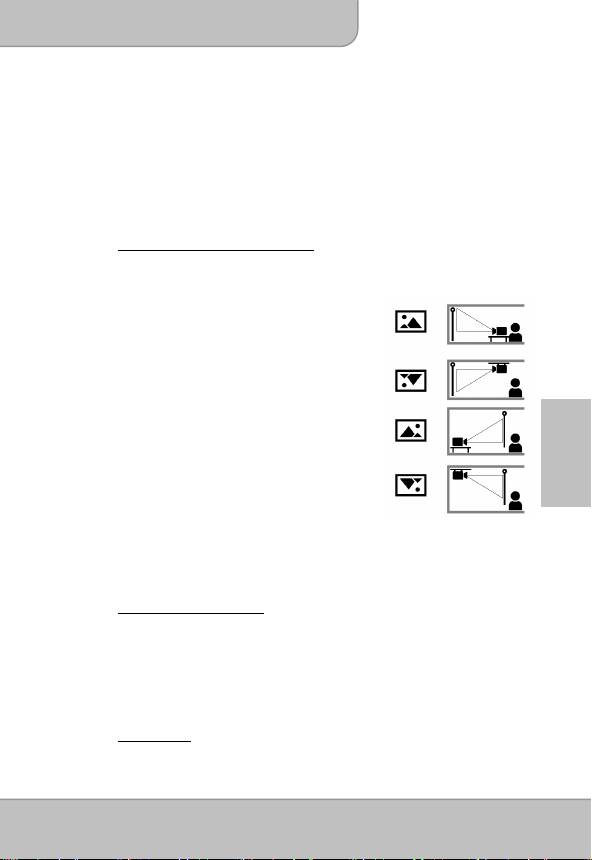

3. Режим проецирования (объектива)

Позволяет выбрать режим проецирования в зависимости от типа

установки проектора.

Спереди: Стандартный способ установки,

удобен для настройки и

перемещения проектора.

Спереди (потолок): Проектор переворачивает

изображение вверх ногами

для проецирования при его

потолочном креплении.

Сзади: Проектор зеркально разворачивает

изображение для проецирования с

RU

задней стороны прозрачного экрана.

Сзади (потолок): Проектор зеркально

разворачивает и

переворачивает изображение

вверх ногами. Это позволяет

проецировать изображение с

задней стороны прозрачного

экрана при потолочном

креплении проектора.

4. Выбор сюжетного режима

Позволяет выбрать оптимальный режим балансировки яркости,

цветности и контраста для просмотра кинофильмов, фотографий или

чтения текста.

.

Кино: оптимальный режим для просмотра фильмов

Обычный: оптимальный режим для просмотра фотографий

Текст: оптимальный режим для просмотра текстовых изображений

5. Информация

Отображение версии микропрограммы: Txxxx

Страница 11

Руководство пользователя

Проецирование со смарфонов и планшетных ПК

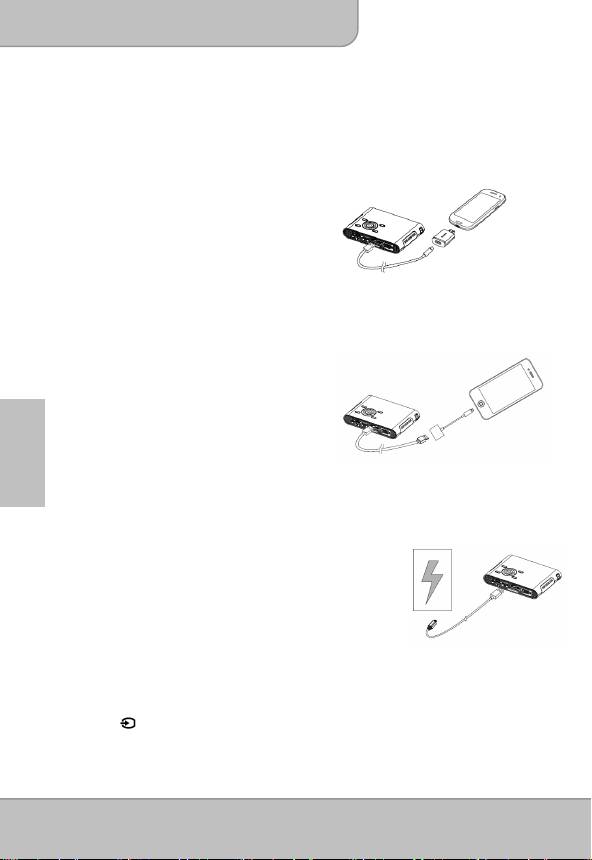

1. Подключение смарфонов с поддержкой стандарта MHL (Мобильный канал

высокой четкости) для проецирования изображения.

Подключите смарфон Samsung

Galaxy S2, Note, новый смарфон HTC

One, One X+, One X, One S или Sony

Xperia Z к проектору с помощью

кабеля MHL (HDMI типа «A—USB-D»).

Подключите смарфон Samsung

Galaxy S4 и Note II к проектору с

помощью кабеля MHL (HDMI типа

«A—USB-D»), а смартфон Samsung

5 — с помощью 11-контактного

MHL-адаптера (см. рисунок).

Примечание: При подключении к проектору смарфонов или планшетных

ПК автоматически осуществляется их зарядка. Это

нормальное явление.

2. Подключение устройств iPhone 5 для

зеркального проецирования (с

помощью кабеля Lightning)

Подключите iPhone 5, iPad 4, iPad Mini

или iPod Touch 5 к проектору с

помощью кабеля HDMI типа «A—A»

через адаптер Apple Lightning Digital AV.

Устройства iPhone 4S, 4, New iPad,

RU

iPad2 и iPod Touch (4) можно подключить к проектору с помощью кабеля

HDMI типа «A—A» через 30-контактный адаптер Apple Digital AV.

Зарядка внешнего мобильного устройства

Внутренняя батарея проектора может

использоваться не только для проецирования, но и

для зарядки мобильных устройств.

1. Подключите мобильное устройство к проектору

с помощью переходного USB-кабеля, вставив

разъем USB-A в порт USB с задней стороны

проектора.

2. Когда проектор включен, зарядка устройства

осуществляется автоматически.

3. Когда проектор выключен, для включения или

выключения зарядки следует нажать кнопку Source

( ).

Примечание: Проектор обеспечивает подачу выходного питания

5В/500мА для зарядки мобильных устройств.

Страница 12

Руководство пользователя

Устранение неполадок

Если в работе проектора наблюдаются неполадки, попытайтесь устранить их с

помощью следующей таблицы, прежде чем обращаться в сервисный центр.

Неисправность Проверка

Проектор не работает

1. Проверьте, правильно ли подключен кабель HDMI.

при подключении к

2. Убедитесь, что компьютер переключен в режим

ноутбуку или ПК с

видеовывода на проектор.

помощью кабеля.

Изображение слишком

1. Используйте проектор в более темном помещении.

темное.

2. Для повышения яркости используйте адаптер

питания.

3. Уменьшите размер проецируемого изображения.

Проецируемое

1. Отрегулируйте фокусировку. См. «Регулировка


фокуса».

нечеткое.

2. Проверьте, не грязен ли объектив.

Поверхность

Из-за сверхъярких светодиодов проектор при долгом

проектора

использовании нагревается; это нормально. Это не

нагревается.

влияет на работоспособность проектора. Не

допускайте загрязнения или перекрытия

RU

вентиляционных отверстий и применяйте проектор в

хорошо вентилируемых местах.

Восстановление после

Эта функция может использоваться, если во время

сбоя

проецирования проектор зависает, перестает

работать или блокируется. Для перезагрузки системы

проектора прижмите кнопку питания на 8 секунд.

Страница 13

Руководство пользователя

Характеристики

Характеристика Описание

Оптическая технология

DLP

Источник света

RGB-светодиод

Формат кадра

16:9

Разрешение

854 x 480 пикселов (WVGA)

Контрастность

1000:1

Размер проецируемого

36 cm ~ 305 cm (14” ~ 120”)

изображения

Проекционное расстояние

50 cm ~ 425 cm (20” ~ 167”)

Проекционное отношение

1,6 (Проекционное расстояние/Ширина кадра)

(Диагональ: Расстояние)

Яркость

До 100 люмен

Фокусировка

Ручной

Смещение

100%

HDMI/MHL: Соответствуют стандартам HDMI v1.3 и MHL

v2.0

Соединения

VGA: 15-конт. Mini D-Sub

Порт AV: Аудиовыход: Миниджек стерео 3,5 мм

Порт USB: Для зарядки мобильных устройств

Встроенный динамик

Моно

RU

Электропитание

Вход: 100 ~ 240 В (пер.тока)

Выход: 12 В, 2 А (пост.тока)

Тип батареи

Встроенная литий-полимерная батарея 7,4В/2000мАч

Время работы батареи

Яркий режим: 90 мин

Обычный режим: 120 мин

Экономичный режим: 150 мин

Энергопотребление

Режим питания от адаптера: 10,5 Вт

Батарейный режим: 6,5 Вт ~ 10,5 Вт

Размеры (Д x Ш x В)

132 x 95 x 25 mm

Вес

270 g

Влажность

20% ~ 80% (макс. 80%), без конденсации.

Температура эксплуатации

5°C ~ 35°C.

Страница 14
