21
FR
Autres types de branchement
Si l’installation électrique correspond à une des caractéristiques
suivantes :
Tension type et fréquence réseau
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

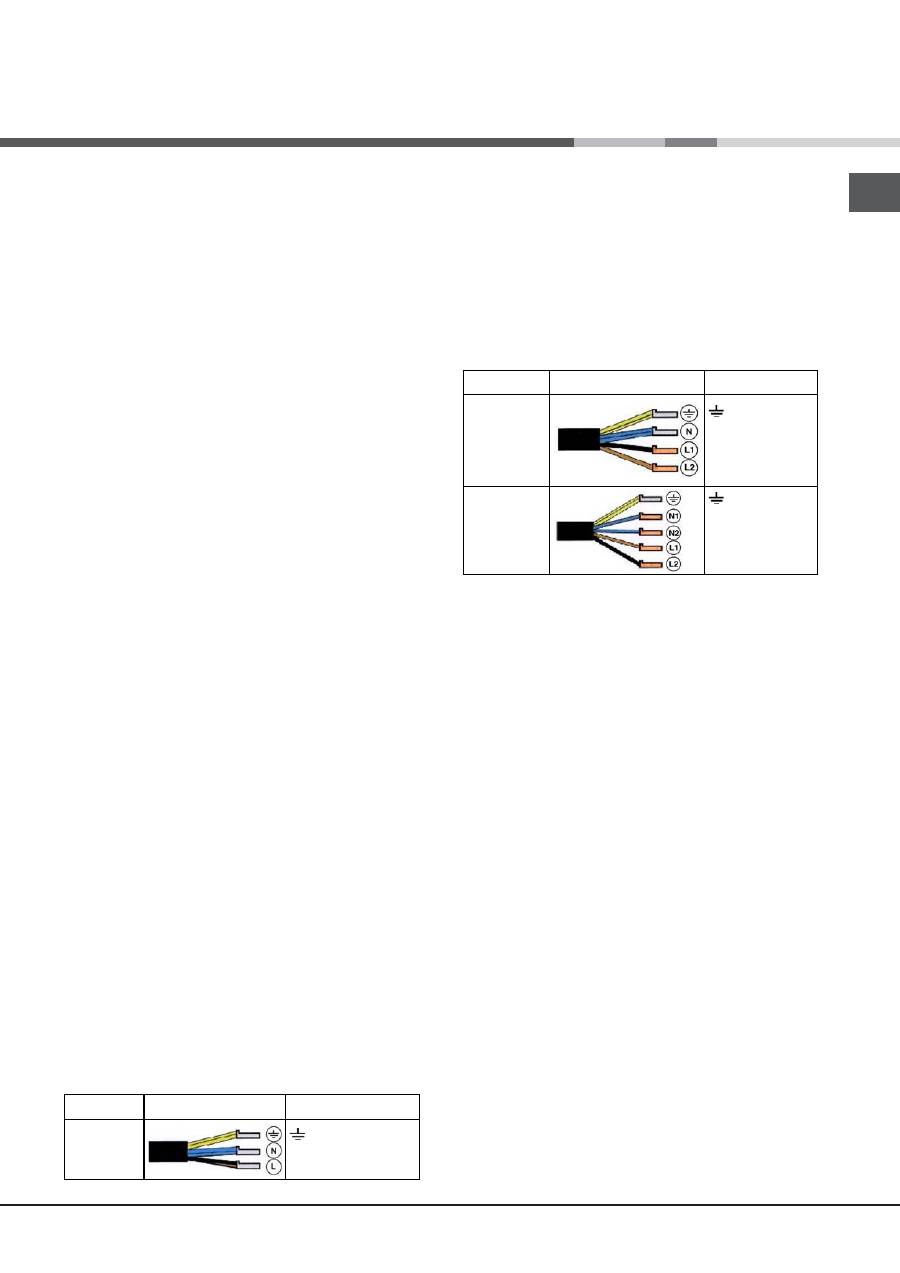

Séparer les câbles et procéder au raccordement des fils en
suivant les indications du tableau et des dessins suivants :
Tension type et
fréquence réseau
Cordon électrique
Raccordement fils
400V - 2+N ~
50 Hz
220-240V 3 ~
50 Hz
400V 3-N ~
50 Hz
: jaune/vert;
N
: les 2 fils bleus
ensemble
L1
: noir
L2
: marron
400V - 2+2N ~
50 Hz
: jaune/vert;
N1
: bleu
N2
: bleu
L1
: noir
L2
: marron
Branchement du câble d’alimentation au réseau électrique
En cas de raccordement direct au réseau, il faut intercaler entre
l’appareil et le réseau un interrupteur à coupure omnipolaire ayant
au moins 3 mm d’écartement entre les contacts.
!
L’installateur est responsable du bon raccordement électrique de
l’appareil et du respect des normes de sécurité.
Avant de procéder au branchement, s’assurer que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de
l’appareil, indiquée sur la plaque signalétique de l’appareil ;
• la tension d’alimentation est bien comprise entre les valeurs
indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de l’appareil. Si ce
n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser
de rallonges ni de prises multiples.
!
Après installation de l’appareil, le câble électrique et la prise de
courant doivent être facilement accessibles
!
Le câble ne doit être ni plié ni excessivement écrasé.
!
Le câble doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé.
!
Nous déclinons toute responsabilité en cas de non respect
des normes énumérées ci-dessus.
!
Ne retirer ou ne remplacer en aucun cas le câble d’alimentation.
Toute opération d’enlèvement ou de remplacement annule
automatiquement la garantie et la marque CE INDESIT décline
toute responsabilité en cas d’accidents ou de dommages
dérivants de l’enlèvement ou du remplacement du câble
d’alimentation original. Seul le remplacement effectué par un
technicien agréé INDESIT utilisant une pièce détachée originale
est autorisé.
Fixation
Il est impératif d’assurer
l’encastrement de l’appareil sur un
plan d’appui parfaitement plat.
Les déformations provoquées par une mauvaise fixation
risquent d’altérer les caractéristiques de la table de cuisson
ainsi que ses performances.
La longueur de la vis de réglage des crochets de fixation
doit être réglée avant leur montage selon l’épaisseur du plan
d’appui :
• épaisseur 30 mm : vis 23 mm;
• épaisseur 40 mm : vis 13 mm.
Pour sa fixation, procéder comme suit :
1. Se servir des vis courtes sans pointe pour visser les 4
ressorts de centrage dans les trous prévus sur chaque côté
de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue, bien
au centre et bien appuyer tout autour du cadre pour que la
table adhère parfaitement au plan d’appui.
3. pour les tables avec profils latéraux : après avoir encastré
la table de cuisson dans la découpe, insérer les 4 crochets
de fixation (chacun avec son goujon) sur le périmètre
inférieur de la table de cuisson et visser avec les vis longues
à pointe jusqu’à ce que le verre adhère bien au plan d’appui.
!
Il faut absolument que les vis des ressorts de centrage
soient accessibles.
!
Conformément aux normes de sécurité, après encastrement
de l’appareil, il ne doit plus y avoir possibilité de contact
avec les parties électrifiées.
!
Toutes les parties qui servent de protection doivent être
fixées de manière à ne pouvoir être enlevées qu’avec l’aide
d’un outil.
Raccordement électrique
!
Le branchement électrique de la table de cuisson et
celui d’un éventuel four à encastrer doivent être effectués
séparément, pour des raisons de sécurité électrique et pour
pouvoir démonter plus facilement le four en cas de besoin.
Raccordement monophasé
La table est fournie déjà équipée d’un cordon d’alimentation
prévu pour raccordement monophasé. Procéder au
raccordement des fils en suivant les indications du tableau et
des dessins suivants :
Tension type et
fréquence réseau
Cordon électrique
Raccordement fils
220-240V 1+N ~
50 Hz
: jaune/vert;
N
: les 2 fils bleus ensemble
L
: le marron avec le noir
22
FR
Mise en marche et
utilisation
!
La colle utilisée pour les joints laisse des traces
de graisse sur le verre. Nous conseillons de les
éliminer avant d’utiliser l’appareil à l’aide d’un produit
d’entretien non abrasif. Une odeur de caoutchouc
peut se dégager au cours des premières heures
d’utilisation, elle disparaîtra très vite.
!
Un bip retentit quelques secondes après la mise sous
tension de la table de cuisson. A partir de ce moment-
là, l’allumage de la table est possible.
Bruits de fonctionnement normaux de la table de
cuisson :
• Bourdonnement : il est dû à la vibration des
éléments métalliques qui composent le générateur
et le récipient de cuisson. Il est produit par le champ
électromagnétique nécessaire à la montée en
température ; il augmente au fur et à mesure que le
niveau de puissance du générateur augmente.
• Léger sifflement : il se produit quand la casserole
posée sur le foyer est vide; le bruit disparaît dès
qu’on y introduit de l’eau ou des aliments.
• Crépitement : il s’agit d’un bruit produit par les
vibrations du matériau composant le fond de la
casserole quand il est traversé par les courants
parasites dus au champ électromagnétique
(induction) ; il est plus ou moins intense selon le
type de matériau utilisé pour le fond et il diminue au
fur et à mesure que les dimensions de la casserole
augmentent.
• Sifflement intense : il se produit quand les deux
générateurs fonctionnent en même temps sur la
même verticale à leur puissance maximale et/ou
quand la fonction booster est insérée sur le plus
grand d’entre eux et que l’autre est autorégulé.
Le bruit diminue dès qu’on baisse le niveau de
puissance du générateur autorégulé; il est plus
manifeste quand le fond de la casserole est formé
de plusieurs couches de matériaux différents.
• Bruit du ventilateur : pour un fonctionnement
correct de la table et pour garantir la sécurité des
composants électroniques contre tout risque de
surchauffe, il faut actionner un ventilateur. Le
ventilateur fonctionne à sa puissance maximum
quand le générateur plus grand est à son niveau de
puissance maximum ou quand la fonction booster
est insérée; dans tous les autres cas, il fonctionne
à sa puissance intermédiaire selon la température
détectée. Il se peut d’ailleurs que le ventilateur
continue à fonctionner même après la désactivation
de la table si la température détectée est trop
élevée.
Les bruits énumérés sont rattachés à la technologie de
l’induction et ne signalent pas forcément des défauts
de fonctionnement.
!
Une pression prolongée sur les touches
-
et
+
accélère l’avancement rapide des niveaux de
puissance et des minutes du minuteur.
Mise sous tension de la table de cuisson
Pour mettre la table de cuisson sous tension, appuyer
sur la touche
pendant une seconde environ.
Allumage des foyers
Chaque foyer est activé par une touche de sélection
et par un dispositif de réglage de la puissance
à double touche
-
et
+
.
• Pour mettre en marche un foyer, appuyer sur la
commande correspondante et sélectionner la
puissance voulue à l’aide des touches
-
et
+
.
Fonction booster*
Pour accélérer la montée en température, une fonction
booster est disponible sur certains foyers, pour l’activer
appuyer sur la touche
Booster
. Le voyant placé au-dessus
de la touche s’allume. Cette fonction suralimente la
puissance à 2000 ou 3000W selon la dimension du
foyer concerné.
Le booster s’arrête automatiquement après 4 minutes.
Tant que le booster d’un foyer est activé, la puissance
du foyer correspondant avant ou arrière est limitée (par
ex : si le booster est activé sur le foyer arrière gauche,
la puissance du foyer avant gauche baisse). Pour de
plus amples renseignements, consulter
Description
technique des modèles
.
Extinction des foyers
Pour éteindre un foyer, le sélectionner à l’aide de la
touche de sélection correspondante
et :
• Appuyez sur la touche
-
: la puissance du foyer
descend progressivement jusqu’à extinction.
Programmation de la durée de cuisson
!
Il est possible de programmer simultanément tous les
foyers pour une durée comprise entre 1 et 99 minutes.
1. Sélectionner le foyer à l’aide de la touche de
sélection correspondante.
2. Régler le niveau de puissance du foyer.
3. Appuyer sur la touche de programmation
. Le
voyant correspondant au foyer sélectionné clignote.
4. Sélectionner la durée de cuisson désirée à l’aide
des touches
-
et
+
.
5. Valider en appuyant sur la touche
, sinon la
*
N’existe que sur certains modèles
23
FR
sélection se fait automatiquement au bout de 10
secondes. Le compte à rebours du minuteur démarre
aussitôt. La fin de la cuisson programmée est indiquée
par un signal acoustique (durée 1 minute) et le foyer
s’éteint. Procéder de même pour tous les foyers devant
être programmés.
Affichage en cas de programmation multiple
En cas de programmation d’un ou de plusieurs foyers,
l’écran affiche le temps restant pour le foyer qui se
rapproche le plus de la fin du temps programmé,
dont la position est indiquée par clignotement du
voyant correspondant. Les voyants des autres foyers
programmés sont allumés.
Pour afficher le temps restant des autres foyers
programmés, appuyer plusieurs fois de suite sur la
touche
: il y aura affichage à la suite et dans le
sens des aiguilles d’une montre des temps du minuteur
et de tous les foyers programmés, en partant du foyer
avant gauche.
Modifier la programmation
1. Appuyer plusieurs fois de suite sur la touche
, jusqu’à affichage du temps correspondant au foyer
devant être modifié.
2. Sélectionner un nouveau temps à
l’aide des touches
-
et
+
.
3. Appuyer sur la touche
pour
valider.
Pour annuler une programmation, procéder comme
indiqué plus haut. Au point 2, appuyer sur la touche
-
: la durée diminue progressivement jusqu’à l’extinction
0. La programmation est remise à zéro et l’afficheur
quitte le mode programmation.
Le minuteur
La table de cuisson doit être allumée.
Le minuteur permet de sélectionner une durée de 99
minutes maximum.
1. Appuyer sur la touche de programmation
.
Jusqu’à ce que le voyant minuteur s’allume
.
2. Sélectionner la durée désirée à l’aide des touches
-
et
+
.
3. Appuyer sur la touche
pour valider.
Le compte à rebours du minuteur démarre aussitôt.
Une fois le temps écoulé, un signal sonore retentit
(pendant 1 minute).
Verrouillage des commandes
Pendant le fonctionnement de la table, il est possible
de verrouiller les commandes pour empêcher toute
intervention extérieure sur le réglage (enfants,
nettoyage...). Appuyer sur la touche
pour
verrouiller les commandes, le voyant situé au-dessus
de la touche s’allume.
Pour pouvoir modifier les réglages (interrompre la
cuisson par ex.) il faut déverrouiller les commandes
: appuyer sur la touche
pendant quelques
instants, le voyant s’éteint et les commandes sont
déverrouillées.
Extinction de la table de cuisson
Appuyer sur la touche
pour éteindre l’appareil. Ne
pas se fier au détecteur de casserole.
Si les commandes de l’appareil ont été verrouillées,
elles le seront encore au rallumage de la table. Pour
pouvoir rallumer la table de cuisson, il faut d’abord
déverrouiller les commandes.
Mode Démonstration (demo)
Il est possible de sélectionner une utilisation en mode
démonstration où le tableau de bord fonctionne
normalement (y compris les commandes concernant
la programmation) mais où les éléments chauffants ne
s’allument pas. Pour activer le mode démonstration
(demo), il faut que la table soit sous tension et que tous
les foyers soient éteints :
• Appuyer simultanément sur les touches + et – et
les garder enfoncées pendant 6 secondes. Au
bout de 6 secondes, le voyant ON/OFF et le voyant
VERROUILLAGE DES COMMANDES se mettent à
clignoter pendant une seconde. Lâcher les touches
+
et
–
et appuyer sur la touche
;
• il y a affichage de DE et de MO et la table s’éteint;
• au rallumage successif, la table se trouvera en
mode démonstration (demo).
Pour quitter ce mode de fonctionnement, suivre la
procédure décrite plus haut. Il y a affichage de DE et
de OF et la table s’éteint. Au rallumage successif, la
table fonctionnera normalement.
Conseils d’utilisation de l’appareil
!
Utiliser des récipients dont le matériau est compatible
avec l’induction (matériau ferromagnétique). Nous
recommandons l’utilisation de casseroles en : fonte,
acier émaillé ou inox spécial induction. Pour s’assurer
24
FR
de la compatibilité d’un récipient, effectuer un test
avec un aimant.
*
A UTILISER
NE CONVIENT PAS
Fonte
Acier émaillé
Inox spécial
Cuivre
Aluminium, Verre, Terre,
Céramique, Inox non magnétique
Pour obtenir de meilleures performances de la table de
cuisson :
• Utiliser des casseroles à fond plat et de forte
épaisseur pour qu’elles adhèrent parfaitement à la
zone de chauffe
• Utiliser des casseroles dont le diamètre couvre
complètement la zone de chauffe de façon à ce que
toute la chaleur disponible puisse être utilisée.
• Veiller à ce que la base des casseroles soit toujours
parfaitement sèche et propre pour garantir un bon
contact et une longue durée de vie des foyers mais
aussi des casseroles.
• Eviter d’utiliser les mêmes casseroles que sur les
brûleurs à gaz. la concentration de chaleur sur les
brûleurs à gaz peut déformer le fond de la casserole
qui perd de son adhérence.
Les sécurités
Détection de récipient
Chaque foyer est équipé d’une détection de casserole.
Le foyer ne délivre de puissance qu’en présence d’une
casserole adaptée au foyer. Le voyant clignotant peut
signaler :
• une casserole incompatible
• une casserole de trop petit diamètre
• que la casserole a été soulevée
Surchauffe
En cas de surchauffe de ses composants
électroniques, la table s’éteint automatiquement et
l’afficheur indique
F
suivi d’un chiffre clignotant. Cet
affichage disparaît et la table est à nouveau utilisable
dès que la température est redescendue à un niveau
acceptable.
Interrupteur sécurité
L’appareil est équipé d’un interrupteur de sécurité
qui interrompt instantanément le fonctionnement des
foyers dès qu’un temps limite de fonctionnement à
un niveau de puissance donné est atteint. Pendant
l’interruption de sécurité, l’afficheur indique “0”.
Exemple : le foyer arrière droit est réglé sur 5, tandis
que le foyer avant gauche est réglé sur 2. Le foyer
arrière droit s’éteindra au bout de 5 heures de
fonctionnement tandis que le foyer avant gauche
s’éteindra au bout de 8 heures.
Puissance
1
2
3
4
5
6
7
8
9
Durée limite de fonctionnement
9
8
7
6
5
4
3
2
1
Signal sonore
Des anomalies, comme par exemple :
• un objet (casserole, couvert, ...) placé plus de 10
secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression prolongée sur une touche,
peuvent déclencher un signal sonore. Eliminer la
cause de dysfonctionnement pour stopper le signal
sonore. Si la cause de l’anomalie n’est pas éliminée,
le signal sonore continue à retentir et la table
s’éteint.
25
FR
Conseils utiles pour la cuisson
ª
Mise en pression
Autocuisser
Friture
Grillade
Ebullition
Cuiccon très vive
Cuisson vive
Cuisson moyenne
Cuisson douce
Cuisson
très douce
• • ¶
Crêpes
Saise et coloration
(Rotis, Steack, Escalope, Filets de poisson,
Oeufs au plat)
¶ §
Réduction rapide (Sauce liquides)
Eau Frémissante (Pates, Riz, Légumes)
Lait
§ S
Réduction lente (Sauce épaisses)
S ¢
Cuisson au bain-marie
Cuisson Autocuiseur après chuchotement
¢ £ ™
Mijotage (Ragouts)
Réchauffage des préparations
™ ¡
Sauce chocolat
Maintien au chaud
26
FR
Précautions et conseils
!
Cet appareil a été conçu et fabriqué conformément
aux normes internationales de sécurité. Ces consignes
de sécurité sont très importantes et doivent être lues
attentivement.
Cet appareil est conforme aux Directives
Communautaires suivantes :
- 2006/95/CEE du 12/12/06 (Basse Tension) et
modifications successives
- 2004/108/CEE du 15/12/04 (Compatibilité
électromagnétique) et modifications successives
- 93/68/CEE du 22/07/93 et modifications successives.
- 1275/2008 stand-by/off mode.
Sécurité générale
!
S’assurer que la prise d’air à travers la grille du
ventilateur ne soit jamais bouchée. La table à
encastrer exige en effet une bonne aération pour le
refroidissement des composants électroniques.
!
L’installation d’une table de cuisson à induction au-
dessus d’un réfrigérateur sous plan (chaleur) ou au-dessus
d’un lave-linge (vibrations) est vivement déconseillée.
L’espace indispensable à la ventilation des éléments
électroniques serait en effet insuffisant.
• Cet appareil a été conçu pour un usage familial, de type
non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même
dans un endroit abrité, il est en effet très dangereux de
le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l’appareil si l’on est pieds nus ou si
l’on a les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit
être utilisé que par des adultes conformément aux
instructions du mode d’emploi. Ne pas utiliser la
table comme plan de dépose ou comme planche à
découper.
• Le plan vitrocéramique résiste aux chocs mécaniques,
il peut toutefois se fendre (ou même se briser) sous
l’effet d’un choc provoqué par un objet pointu, tel
qu’un ustensile par exemple. Dans ce cas, débrancher
immédiatement l’appareil du réseau électrique et
s’adresser à un centre d’assistance technique.
• Eviter que le cordon d’alimentation d’autres petits
électroménagers touche à des parties chaudes de la
table de cuisson.
• Ne pas oublier que la température des foyers reste
assez élevée pendant trente minutes au moins après
leur extinction. La chaleur résiduelle est aussi signalée
par un voyant (
voir Mise en marche et Utilisation
).
• Garder à bonne distance de la table de cuisson tout
objet qui pourrait fondre, des objets en plastique ou
en aluminium par exemple, ou des produits à haute
teneur en sucre. Faire très attention aux emballages,
au film plastique et au papier aluminium : au contact
des surfaces encore chaudes ou tièdes, ils risquent
d’endommager gravement la table.
• S’assurer que les manches des casseroles soient
toujours tournés vers l’intérieur de la table de
cuisson pour éviter tout risque d’accident.
• Ne pas tirer sur le câble pour débrancher la fiche de la
prise de courant.
• N’effectuer aucune opération de nettoyage ou
d’entretien sans avoir auparavant débranché la fiche de
la prise de courant.
• Il n’est pas prévu que cet appareil soit utilisé par
des personnes (enfants compris) présentant des
capacités physiques, sensorielles ou mentales réduites
ou qui n’ont pas l’expérience ou les connaissances
indispensables, à moins qu’elles ne le fassent sous la
surveillance de quelqu’un responsable de leur sécurité
ou qu’elles aient été dûment formées sur l’utilisation de
l’appareil.
•
Avis à toute personne portant un pacemaker ou
autre implant médical actif :
La table est conforme à toutes les réglementations en
matière d’interférences électromagnétiques.
Par conséquent, ce produit est parfaitement conforme
à toutes les dispositions légales (directives 89/336/
CEE). Il a été conçu de manière à ne pas provoquer
d’interférences à d’autres appareils électriques utilisés,
pourvu que ceux-ci soient également conformes aux
réglementations susmentionnées. La table induction
génère des champs électromagnétiques à courte
portée. Afin d’éviter tout risque d’interférence entre la
table de cuisson et le pacemaker, ce dernier devra être
fabriqué conformément à la réglementation en vigueur.
A ce propos, nous ne pouvons assurer que la
conformité de notre produit. Pour tous renseignements
quant à la conformité ou à des problèmes éventuels
d’incompatibilité, prière de s’adresser à son médecin
traitant ou au fabricant du pacemaker.
• S’assurer que les enfants ne jouent pas avec l’appareil.
• Ne pas poser d’objets métalliques (couteaux, cuillères,
couvercles, etc.) sur la table, ils risquent de devenir
brûlants.
•
Le dispositif n’est pas destiné à être mis en œuvre
par une minuterie externe ou un système de
télécommande séparée.
Mise au rebut
• Mise au rebut du matériel d’emballage : se conformer aux
réglementations locales, les emballages pourront ainsi être
recyclés.
• La directive européenne 2002/96/CE relative aux déchets
d’équipements électriques et électroniques (DEEE),
prévoit que les électroménagers ne peuvent pas être
traités comme des déchets solides urbains courants.
Les appareils usagés doivent faire l’objet d’une collecte
séparée pour optimiser le taux de récupération et de
recyclage des matériaux qui les composent et empêcher
tout danger pour la santé et pour l’environnement. Le
symbole de la poubelle barrée est appliqué sur tous les
produits pour rappeler qu’ils font l’objet d’une collecte
sélective. Pour de plus amples renseignements sur la
mise au rebut des électroménagers, les possesseurs
peuvent s’adresser au service public prévu à cet effet
ou aux commerçants.
27
FR
Nettoyage et entretien
Mise hors tension
Avant toute opération de nettoyage ou d’entretien couper
l’alimentation électrique de l’appareil.
Nettoyage de l’appareil
!
Ne jamais utiliser de détergents abrasifs ou corrosifs,
tels que des bombes aérosols pour grilloirs et fours, des
détacheurs et des anti-rouille, des poudres à récurer ou
des éponges à surface abrasive : ils risquent de rayer
irrémédiablement la surface.
!
Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur
ou haute pression.
• Pour un entretien courant, passer une éponge humide
sur la surface de la table et essuyer avec du papier
essuie-tout.
• Si la table est particulièrement sale, frotter avec un
produit d’entretien adapté au verre vitrocéramique,
rincer et essuyer.
• Pour enlever les salissures en relief, utiliser un grattoir
prévu à cet effet. Intervenir dès que possible, ne pas
attendre que l’appareil ait refroidi afin d’éviter toute
incrustation des salissures. L’utilisation d’une éponge
en fil d’acier inoxydable, spéciale verre vitrocéramique,
imprégnée d’eau savonneuse donne d’excellents
résultats.
• Tout objet, matière plastique ou sucre ayant
accidentellement fondu sur la table de cuisson doit être
aussitôt enlevé à l’aide du grattoir tant que la surface
est encore chaude.
• Une fois que la table est propre, elle peut être traitée
avec un produit d’entretien et de protection spécial :
celui-ci forme un film invisible qui protège la surface en
cas de débordement accidentel. Opérer de préférence
quand l’appareil est tiède ou froid.
• Prendre soin de toujours bien rincer à l’eau claire et
d’essuyer la table : les résidus des produits pourraient en
effet s’incruster lors d’une prochaine cuisson.
Cadre en acier inox
(uniquement pour les modèles avec
encadrement)
Un contact prolongé avec une eau très calcaire ou
l’utilisation de nettoyants contenant du phosphore peuvent
tacher l’acier inox.
Nous conseillons de rincer abondamment et de bien
essuyer après entretien. Il est préférable d’éliminer aussitôt
tout débordement d’eau.
!
Certaines tables ont un cadre en aluminium ressemblant à
de l’acier inox. Ne pas utiliser de produits d’entretien et de
dégraissage ne convenant pas pour l’aluminium.
Démontage de la table
Si le démontage de la table de cuisson s’avère nécessaire :
1. enlever les vis qui fixent les ressorts de centrage sur les
côtés;
2. desserrer les vis des crochets de fixation dans les coins;
3. dégager la table de cuisson du meuble.
!
Il est vivement déconseillé d’essayer d’accéder aux
mécanismes internes pour tenter une réparation. En cas de
panne, contacter le service d’assistance technique.
Description technique des modèles
L’induction est le procédé de cuisson le plus rapide. Contrairement aux plaques traditionnelles, le foyer n’émet
aucune chaleur : la chaleur est produite à l’intérieur du récipient à condition que le fond de ce dernier soit en
matériau ferromagnétique.
Tables de cuisson
Foyers
Arrière gauche
Arrière droit
Avant gauche
Avant droit
Puissance totale
KIA 641 C ;KIA 641 B
Puissance (en W)
I 1400
I 2200 - B 3000*
I 2200
I 1400 - 600 si arrière drt*
7200
KIC 641 X
Puissance (en W)
I 1400
I 2200 - B 3000*
I 2200
I 1400 - 600 si arrière drt*
7200
KIC 644 DD Z
Puissance (en W)
I 1400 - B 2000* - 600 si avant gche*
I 2200 - B 3000* - 1600 si avant drt*
I 2200 - B 3000* - 1600 si arrière gche*
I 1400 - B 2000* - 600 si arrière drt*
7200
Tables de cuisson
Foyers
Arrière gauche
Arrière droit
Avant gauche
Avant droit
Puissance totale
KIC 642 C
Puissance (en W)
I 1400 - 600 si avant gche*
I 2200 - B 3000*
I 2200 - B 3000*
I 1400 - 600 si arrière drt*
7200
KIC 644 X
KIC 644 C
KIC 744 C
Puissance (en W)
I 1400 - B 2000* - 600 si avant gche*
I 2200 - B 3000* - 1600 si avant drt*
I 2200 - B 3000* - 1600 si arrière gche*
I 1400 - B 2000* - 600 si arrière drt*
7200
Légende :
I = foyer à induction simple
B = booster: le foyer peut être suralimenté à 3000 W
* = la puissance maximale est limitée tant que le booster est activé sur le foyer arrière correspondant (
voir
Mise en
marche et Utilisation
).
S
S
28
ES
Instalación
!
Es importante conservar este manual para poder
consultarlo en todo momento. En el caso de venta,
de cesión o de mudanza, verifique que permanezca
junto al aparato para informar al nuevo propietario
sobre su funcionamiento y sobre las advertencias
correspondientes.
!
Lea atentamente las instrucciones: contienen
importante información sobre la instalación, el uso y la
seguridad.
Colocación
!
Los embalajes no son juguetes para niños y se
deben eliminar según las normas para la recolección
diferenciada de desechos (
ver Precauciones y consejos
).
!
La instalación se debe realizar siguiendo estas
instrucciones y por personal profesionalmente
calificado. Una instalación incorrecta puede producir
daños a personas, animales o cosas.
Empotramiento
Para garantizar un buen funcionamiento del aparato
es necesario que el mueble tenga las características
adecuadas:
• el plano de apoyo debe ser de material resistente al
calor, a una temperatura de aproximadamente 100ºC;
• si se desea instalar la encimera sobre un horno, el
mismo debe poseer un sistema de enfriamiento con
ventilación forzada;
• evite instalar la encimera sobre un lavavajillas:
pero si fuera necesario, interponga un elemento de
separación estanco entre los dos aparatos;
• según el tipo de encimera que se desea instalar (
ver
las fi guras
), el espacio disponible en el mueble debe
tener las siguientes dimensiones:
Aireación
Para permitir una adecuada aireación y para evitar
el sobrecalentamiento de las superficies que rodean al
aparato, la encimera se debe colocar:
• a una distancia mínima de 40 mm de la pared
posterior o de cualquier otra superficie vertical;
• de modo que se mantenga una distancia mínima de
20 mm entre el hueco para el empotramiento y el
mueble que se encuentra debajo.
• Los muebles situados a un costado, cuya altura
supere la de la superficie de trabajo, deben estar
situados a 600 mm., como mínimo, del borde de la
misma.
PARTE DELANTERA
DE LA ENCIMERA
PLANO DE
APOYO
30
40
ENCIMERA
VOLCADA
5 mm
min. 20 mm
min. 20 mm
min. 40 mm
CAJÓN
5 mm
min. 40 mm
HORNO
VENTILADO
560 +/- 1
490 +/- 1
53
590
520
690
520
560 +/- 1
490 +/- 1
53
560 +/- 1
490 +/- 1
53
574
504
29
ES
Fijación
La instalación del aparato se debe realizar
sobre una
superficie de apoyo perfectamente plana.
Las deformaciones que se podrían provocar por una
mala fijación, pueden alterar las características y las
prestaciones de la encimera.
La longitud del tornillo de regulación de los ganchos
de fijación se debe determinar antes de su montaje en
base al espesor de la superficie de apoyo:
• espesor de 30 mm: tornillo de 23 mm;
• espesor de 40 mm: tornillo de 13 mm.
Para realizar la fijación, el procedimiento es el siguiente:
1. Con los tornillos cortos sin punta, enrosque los 4
muelles de centrado en los orificios ubicados en el centro
de cada costado de la encimera;
2. introduzca la encimera en el hueco del mueble,
céntrela y ejerza una adecuada presión sobre todo
el perímetro para que se adhiera perfectamente a la
superficie de apoyo.
3. en las encimeras con perfiles laterales: después de
haber colocado la encimera en el mueble, introduzca
los 4 ganchos de fijación (cada uno con su perno) en el
perímetro inferior de la encimera enroscándolos con los
tornillos largos con punta hasta que el vidrio se adhiera a
la superficie de apoyo.
!
Es indispensable que los tornillos de los muelles de
centrado permanezcan accesibles.
!
En conformidad con las normas de seguridad, una
vez empotrado el aparato, no se deben producir
contactos con las piezas eléctricas.
!
Todas las partes que garantizan la protección se
deben fijar de modo tal que no puedan ser quitadas
sin la ayuda de una herramienta.
Conexión eléctrica
!
La conexión eléctrica de la encimera y la de un horno
empotrado deben ser realizadas por separado, tanto
por razones de seguridad eléctrica como para facilitar
las operaciones de extracción del horno.
Conexión monofásica
La encimera posee un cable de alimentación eléctrica
ya conectado y preparado para la conexión monofásica.
Realice la conexión de los cables de acuerdo con la
tabla y los dibujos que se muestran a continuación:
Tensión tipo y
frecuencia de la red
Cable eléctrico
Conexión de los cables
220-240V 1+N ~
50 Hz
: amarillo/verde;
N: los 2 cables azules juntos
L: el marrón junto al negro
Otros tipos de conexión
Si las características de la instalación eléctrica coinciden
con alguna de las siguientes:
Tensión tipo y frecuencia de la red
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Separe los cables y realice la conexión de acuerdo con la
tabla y los dibujos que se muestran a continuación:
Tensión tipo y
frecuencia de la red
Cable eléctrico
Conexión de los cables
400V - 2+N ~
50 Hz
220-240V 3 ~
50 Hz
400V 3-N ~
50 Hz
: amarillo/verde;
N
: los 2 cables azules
juntos
L1
: negro
L2
: marrón
400V - 2+2N ~
50 Hz
: amarillo/verde;
N1
: azul
N2
: azul
L1
: negro
L2
: marrón
Conexión del cable de alimentación eléctrica a la red
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor omnipolar
con apertura mínima entre los contactos de 3 mm.
!
El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme con
la ley;
• la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la placa de
características que se encuentra en el aparato;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
!
Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
!
El cable no debe sufrir pliegues ni compresiones.
!
El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados.
!
La empresa declina toda responsabilidad cuando
estas normas no sean respetadas.
!
No quitar ni sustituir por ninguna razón el cable de
alimentación. Si se sustituye o extrae caduca la garantía y
la marca CE. INDESIT no se asume la responsabilidad en
caso de accidentes o daños derivados de la sustitución
o remoción del cable de alimentación original. Se admite
exclusivamente la sustitución con un repuesto original y
realizada por personal autorizado por INDESIT.
30
ES
Puesta en funcionamiento
y uso
!
La cola aplicada sobre las juntas deja algunas trazas
de grasa en el vidrio. Antes de utilizar el aparato, se
recomienda eliminarlas con un producto específico para
el mantenimiento, no abrasivo. Durante las primeras horas
de funcionamiento, es posible advertir un olor a goma que
pronto desaparecerá.
!
Cuando la encimera se conecta a la red de alimentación
eléctrica, después de algunos segundos se emite una breve
señal sonora. Sólo a partir de ese momento es posible
encender la encimera.
Ruidos de normal funcionamiento de la placa de cocina:
• Rumor: Se debe a la vibración de los elementos metálicos
que componen el inductor y la olla y se generan debido al
campo electromagnético necesario para el calentamiento;
el mismo aumenta al aumentar el nivel de potencia del
inductor.
• Leve silbido: Se presenta cuando la olla colocada en la
zona de cocción está vacía; el ruido desaparece apenas
se agregan alimentos o agua.
• Crepitación: Es un ruido producido por las vibraciones
del material del fondo de la olla cuando es atravesado
por las corrientes parásitas generadas por el campo
electromagnético (inducción); puede variar su intensidad
dependiendo del material del fondo de la olla y se reduce
cuando el tamaño de la olla aumenta.
• Silbido intenso: Se presenta cuando funcionan al mismo
tiempo los dos inductores en la misma vertical a la
potencia máxima y/o si en el grande se ha fijado la
función booster mientras que el otro está autorregulado.
El ruido se reduce apenas desciende el nivel de potencia
del inductor autorregulado; se manifiesta en particular
cuando el fondo de la olla está compuesto por capas de
material diferente.
• Ruido del ventilador: Para el funcionamiento correcto
de la placa y para garantizar la seguridad de la parte
electrónica de posibles sobrecalentamientos es necesario
el funcionamiento del ventilador. El ventilador funciona
a la máxima potencia cuando el inductor grande está al
máximo nivel de potencia o cuando está conectada la
función booster; en los otros casos funciona con potencia
media dependiendo de la temperatura que registra.
Además, es posible que el ventilador siga funcionando
incluso después que se ha desconectado la placa, esto
se debe a que la temperatura registrada es aún elevada.
Los ruidos descriptos se deben a la tecnología de inducción
y no implican necesariamente defectos de funcionamiento.
!
La presión prolongada de los botones
-
y
+
permite el
avance veloz de los niveles de potencia y de los minutos del
temporizador.
Encendido de la encimera
El encendido de la encimera se produce manteniendo
presionado el botón
durante un segundo
aproximadamente.
Encendido de las zonas de cocción
Cada zona de cocción se acciona utilizando un botón
de selección
y un dispositivo de regulación de la
potencia compuesto por un doble botón
-
y
+
.
• Para poner en funcionamiento una zona de cocción, pulse
el correspondiente botón de mando y fije la potencia
deseada utilizando los botones
-
y
+
.
Función booster*
Para disminuir los tiempos de calentamiento en algunas
zonas de cocción, es posible activar la función booster
(acelerador) presionando el botón
Booster
. Se enciende la luz
piloto colocada sobre el botón. Esta función sobrealimenta la
potencia a 2000W o 3000W dependiendo del tamaño de la
zona de cocción.
La función booster se interrumpe automáticamente después
de 4 minutos. Mientras el booster de una zona de cocción
está activo, la zona de cocción correspondiente anterior o
posterior tendrá potencia limitada (Ej.: Si está funcionando
el booster de la placa posterior izquierda, la potencia de
la placa delantera izquierda disminuye). Para más detalles
consultar la
Descripción técnica de los modelos.
Apagado de las zonas de cocción
Para apagar una zona de cocción, selecciónela mediante el
correspondiente botón de selección
y:
• Presione el botón
-
: la potencia de la zona de cocción
desciende progresivamente, hasta que se apaga.
Programación de la duración de una cocción
!
Se pueden programar simultáneamente todas las zonas de
cocción para que cocinen entre 1 y 99 minutos.
1. Seleccione la zona de cocción utilizando el botón de
selección correspondiente.
2. Regule el nivel de potencia de la zona de cocción.
3. Presione el botón de programación
. Centelleará el
piloto correspondiente a la zona elegida.
4. Seleccione la duración de la cocción deseada utilizando
*
Presente sólo en algunos modelos.
31
ES
los botones
-
y
+
.
5. Confirme la operación presionando el botón
, si no lo hace, después de 10 segundos se selecciona
automáticamente.
La cuenta al revés del temporizador comienza
inmediatamente. La finalización de la cocción programada
está indicada por una señal sonora (durante 1 minuto) y la
zona de cocción se apaga.
Repita el procedimiento descrito precedentemente para
cada placa que se pretende programar.
Visualización en el caso de programación múltiple
Cuando una o varias placas han sido programadas, el
display visualiza el tiempo remanente de la placa que está
más cerca del final del tiempo programado, indicando su
posición con el piloto intermitente. Los pilotos de las otras
placas programadas permanecen encendidos.
Para visualizar el tiempo restante de las otras placas
programadas, presione varias veces el botón
: se
mostrarán secuencialmente y en sentido
horario los tiempos del contador de minutos
y de todas las placas programadas,
comenzando por la que está ubicada
adelante a la izquierda.
Modificar la programación
1. Presione varias veces el botón
hasta que se muestre
el tiempo de la placa que se pretende modificar.
2. Accione los botones
-
y
+
para fijar el nuevo tiempo.
3. Confirme la operación presionando el botón
.
Para cancelar una programación, realice las operaciones
indicadas. En el punto 2 presione el botón
-
: la duración
disminuye progresivamente hasta el 0. La programación se
anula y la pantalla sale de la modalidad programación.
El contador de minutos
La encimera debe estar encendida.
El contador de minutos permite fijar una duración máxima de
99 minutos.
1. Presione el botón de programación
hasta que se
encienda el piloto del contador de minutos
.
2. Seleccione la duración deseada utilizando los botones
-
y
+
.
3. Confirme la operación presionando el botón
.
La cuenta al revés del temporizador comienza
inmediatamente. Una vez que se ha cumplido el tiempo, se
emite una señal sonora (de 1 minuto de duración).
Bloqueo de los mandos
Cuando la encimera está en funcionamiento, es posible
bloquear el panel de control para evitar el peligro de
modificaciones fortuitas de las regulaciones (niños,
operaciones de limpieza, etc.). Presionando el botón
,
los mandos se bloquean y el piloto que se encuentra encima
del botón se enciende.
Para poder volver a realizar regulaciones (por ej.: interrumpir
la cocción), es necesario desbloquear los mandos: presione
el botón
durante algunos instantes, la luz testigo se
apagará y el panel de control se desbloqueará.
Apagado de la encimera
Presionando el botón
, el aparato se apaga, no confíe en
el detector de ollas.
Si los mandos del aparato fueron bloqueados, continuarán
estando bloqueados incluso después de haber vuelto a
encender la encimera. Para poder encender nuevamente la
encimera, es necesario primero desbloquear los mandos.
Modalidad “demo”
Es posible seleccionar una modalidad demostrativa en
la que el panel de control funciona normalmente (incluso
los mandos correspondientes a la programación), pero
los elementos calentadores no se encienden. Para activar
la modalidad “demo” es necesario que la encimera esté
encendida y todas las placas estén apagadas:
• Presione y mantenga presionados simultáneamente los
botones
+
y
-
durante 6 segundos. Cumplidos los 6
segundos, el piloto ON/OFF y el piloto BLOQUEO DE
MANDOS centellean durante un segundo. Suelte los
botones
+
y
-
y presione el botón
;
• la pantalla visualizará DE y MO y la encimera se apagará;
• al volver a encender la encimera, se encontrará en la
modalidad “demo”.
Para salir de esta modalidad siga el procedimiento ya
descrito. La pantalla visualizará DE y OF y la encimera se
apagará. Cuando vuelva a encender la encimera, funcionará
normalmente.
Consejos prácticos para el uso del aparato
!
Utilice recipientes para la cocción fabricados con
material compatible con el principio de inducción (material
ferromagnético). Se recomienda el uso de ollas de: hierro
fundido, acero esmaltado o inoxidable especial para
inducción. Para asegurarse de la compatibilidad de un
recipiente, es suficiente realizar una prueba con un imán.
32
ES
Además, para obtener las mejores prestaciones de la
encimera:
• Utilice ollas con fondo plano y de gran espesor para
asegurarse que se adhieran perfectamente a la zona
calentadora
• Utilice ollas de un diámetro suficiente para cubrir
completamente la zona de cocción, de ese modo se
garantiza el aprovechamiento de todo el calor disponible.
• Verifique que el fondo de las ollas esté siempre
perfectamente seco y limpio para garantizar una correcta
adherencia y mayor duración, no sólo de las zonas de
cocción, sino también de las ollas.
• Evite utilizar las mismas ollas utilizadas en los
quemadores a gas: la concentración de calor en los
quemadores a gas puede deformar el fondo de la olla
que, en consecuencia, pierde adherencia.
Dispositivos de seguridad
Detección de los recipientes
Cada zona de cocción está provista de un dispositivo de
detección de la olla. La placa emite calor únicamente en
presencia de una olla de dimensiones adecuadas para esa
zona de cocción. La luz testigo centelleante puede indicar:
• una olla incompatible
• una olla de diámetro insuficiente
• que se ha levantado la olla
Sobrecalentamiento
En el caso de un sobrecalentamiento de los componentes
electrónicos, la encimera se apagará automáticamente y en
la pantalla aparecerá
F
seguida de un número centelleante.
Este mensaje desaparecerá y la encimera se podrá volver
a utilizar apenas la temperatura haya descendido a un nivel
aceptable.
Interruptor de seguridad
El aparato posee un interruptor de seguridad que apaga
las zonas de cocción automáticamente cuando se alcanza
un tiempo límite de uso a un determinado nivel de potencia.
Durante la interrupción de seguridad, el display indica “0”.
Ejemplo: la placa posterior derecha se ha fijado en 5,
mientras que la placa delantera izquierda en 2. La posterior
derecha se apagará después de 5 horas de funcionamiento,
la delantera izquierda después de 8 horas.
Nivel de potencia
1
2
3
4
5
6
7
8
9
Límite de duración de funcionamento en horas
9
8
7
6
5
4
3
2
1
Señal sonora
Algunas anomalías, como:
• un objeto (olla, cubierto, etc.) dejado sobre el área de
mandos durante más de 10 segundos
• un derrame sobre el área de mandos,
• la presión sobre un botón ejercida por demasiado tiempo,
pueden provocar la emisión de una señal sonora. Para
interrumpirla, elimine la causa del mal funcionamiento.
Si no se elimina la causa de la anomalía, la señal sonora
persiste y la encimera se apagará.
33
ES
Consejos prácticos para la cocción
ª
Cocción a presión
Olla a presión
Freído
Asado
Ebullición
Cocción a fuego
muy fuerte
Cocción a
fuego fuerte
Cocción a fuego medio
Cocción a
fuego bajo
Cocción
a fuego
muy bajo
• • ¶
Crêpe
Cocción a fuego fuerte y dorado
(Asados, Bistec, Escalopes, Filetes de
pescado, Huevo frito)
¶ §
Espesamiento rápido (Salsas líquidas)
Agua hirviendo (Pasta, arroz, Verduras)
Leche
§ S
Espesamiento lento (Salsas consistentes)
S ¢
Cocción a Baño María
Cocción olla a presión después del silbido
¢ £ ™
Cocción a fuego
bajo (guisados)
Calentar comidas
™ ¡
Salsa al chocolate
Mantener caliente
34
ES
Precauciones y consejos
!
El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
Este aparato es conforme con las siguientes
Normas Comunitarias:
-2006/95/CEE del 12.12.06 (Baja Tensión) y sucesivas
modificaciones
- 2004/108/CEE del 15/12/04 (Compatibilidad
Electromagnética) y sucesivas modificaciones
- 93/68/CEE del 22/07/93 y sucesivas modificaciones.
- 1275/2008 stand-by/off mode.
Seguridad general
!
Controle que no se obstruya nunca la toma de aire
a través de la rejilla del ventilador. La encimera para
empotrar necesita una correcta aireación para el
enfriamiento de los componentes electrónicos.
!
No se aconseja instalar una encimera por inducción
sobre un frigorífico bajo encimera (calor) o sobre una
lavadora (vibraciones). En esos casos, el espacio
necesario para la ventilación de los elementos
electrónicos sería insuficiente.
• El aparato ha sido fabricado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco
si el espacio está protegido porque es muy peligroso
dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies
mojados o húmedos.
• El aparato debe ser utilizado para cocinar
alimentos, sólo por personas adultas y siguiendo las
instrucciones contenidas en este manual. No utilice la
encimera como superficie de apoyo ni como tajo de
cocina.
• La encimera de vidriocerámica es resistente a los
choques mecánicos, no obstante, se puede rajar (o
eventualmente quebrantarse) si es golpeada con
un objeto con punta, como por ejemplo un utensilio.
Si esto sucediera, desconecte inmediatamente el
aparato de la red de alimentación eléctrica y llame al
Servicio de Asistencia Técnica.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con las partes
calientes de la encimera.
• No olvide que la temperatura de las zonas de cocción
permanece bastante elevada durante treinta minutos,
como mínimo, después que se han apagado. El calor
residual también está señalado por un indicador (
ver
Puesta en funcionamiento y uso
).
• Mantenga cualquier objeto que se pueda fundir a
una debida distancia de la encimera, por ejemplo,
objetos de plástico, de aluminio o productos con
un elevado contenido de azúcar. Tenga particular
cuidado con los embalajes y películas de plástico
o aluminio: si se dejan sobre las superficies todavía
calientes o tibias pueden causar un grave daño a la
encimera.
• Verifique que los mangos de las ollas estén siempre
dirigidos hacia dentro de la encimera para evitar
que sean chocados accidentalmente.
• No desconecte el aparato de la toma de corriente
tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber
desconectado primero el aparato de la red eléctrica.
• No está previsto que el aparato sea utilizado por
personas (incluidos los niños) con capacidades físicas,
sensoriales o mentales disminuidas, por personas
inexpertas o que no tengan familiaridad con el
producto, salvo que estén vigiladas por una persona
responsable de su seguridad, o que no hayan recibido
instrucciones preliminares sobre el uso del aparato.
• Advertencia para las personas que poseen
marcapasos u otros dispositivos médicos activos:
La encimera es conforme con todas las
normas vigentes en materia de interferencias
electromagnéticas.
Por lo tanto, este producto responde perfectamente
a todos los requisitos de ley (directivas 89/336/CEE).
Ha sido proyectado para no crear interferencias con
otros equipos eléctricos, con la condición de que los
mismos también sean conformes con dichas normas.
La encimera de inducción genera campos
electromagnéticos de alcance limitado.
Para evitar todo riesgo de interferencias entre la
encimera y el marcapasos, éste último deberá ser
realizado en conformidad con las normas vigentes.
Al respecto, nosotros sólo podemos garantizar la
conformidad de nuestro producto. Para obtener
información sobre la conformidad o por problemas
de incompatibilidad, consulte con su médico o con el
fabricante del marcapasos.
• Evitar que los niños jueguen con el aparato.
• No coloque objetos metálicos (cuchillos, cucharas,
cubiertos, etc.) sobre la encimera porque pueden
calentarse.
•
El aparato no se debe poner en funcionamiento a
través de un temporizador externo o de un sistema
de mando a distancia.
Eliminación
• Eliminación del material de embalaje: respete las normas
locales, de esta manera los embalajes podrán ser
reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de
aparatos eléctricos y electrónicos (RAEE), establece
que los electrodomésticos no se deben eliminar de la
misma manera que los desechos sólidos urbanos. Los
aparatos en desuso se deben recoger separadamente
para optimizar la tasa de recuperación y reciclaje de
los materiales que los componen e impedir potenciales
daños para la salud y el medio ambiente. El símbolo de
la papelera tachada se encuentra en todos los productos
para recordar la obligación de recolección separada.
Para obtener mayor información sobre la correcta
eliminación de electrodomésticos, los poseedores de los
mismos podrán dirigirse al servicio público responsable o
a los revendedores.
35
ES
Mantenimiento y cuidados
Interrumpir el suministro de corriente eléctrica
Antes de realizar cualquier operación, desconecte el aparato
de la red de alimentación eléctrica.
Limpiar el aparato
!
Evite el uso de detergentes abrasivos o corrosivos, como
aerosoles para barbacoas y hornos, quitamanchas y
productos anticorrosivos, jabones en polvo y esponjas con
superficie abrasiva, pueden rayar irremediablemente la
superficie.
!
No utilice nunca limpiadores a vapor o de alta presión para
la limpieza del aparato.
• Para un mantenimiento ordinario, es suficiente lavar la
encimera con una esponja húmeda, secándola luego con
un papel absorbente para cocina.
• Si la encimera está particularmente sucia, refriéguela con
un producto específico para la limpieza de las superficies
de vidriocerámica, enjuáguela y séquela.
• Para eliminar las acumulaciones de suciedad más
consistentes utilice una raedera especial. Intervenga
lo antes posible, sin esperar que el aparato se enfríe
para evitar que los residuos formen costras. Se pueden
obtener excelentes resultados usando una esponja con
hilos de acero inoxidable especial para encimeras de
vidriocerámica, embebida en agua y jabón.
• Si sobre la encimera se hubieran fundido accidentalmente
objetos o materiales como plástico o azúcar, elimínelos
inmediatamente con la raedera, mientras la superficie está
todavía caliente.
• Una vez limpia, la encimera se puede tratar con un
producto específico para el mantenimiento y la
protección: la película invisible que deja este producto
protege la superficie en caso de escurrimientos
durante la cocción. Se recomienda realizar estas
operaciones con el aparato tibio o frío.
• Recuerde siempre enjuagar la encimera con agua
limpia y secarla cuidadosamente: en efecto, los
residuos de productos podrían encostrarse durante la
siguiente cocción.
Estructura de acero inoxidable
(sólo en los modelos con
marco)
El acero inoxidable puede mancharse por la acción de
agua muy calcárea dejada por un período de tiempo
prolongado en contacto con el mismo o debido a
productos para la limpieza con contenido de fósforo.
Se aconseja enjuagar abundantemente y secar con
cuidado después de la limpieza de la encimera. Si se
derramara agua, seque rápidamente y con cuidado.
!
Algunas encimeras poseen un marco de aluminio que se
asemeja al acero inoxidable. No utilice productos para la
limpieza y el desengrase no adecuados para el aluminio.
Desmontar la encimera
Cuando sea necesario, se puede desmontar la encimera:
1. quite los tornillos que fijan los muelles de centrado en
los costados;
2. afloje los tornillos de los ganchos de fijación en las
esquinas;
3. extraiga la encimera del mueble.
!
Se recomienda evitar acceder a los mecanismos
internos para intentar una reparación. En caso de avería,
llame al Servicio de Asistencia Técnica.
Descripción técnica de los modelos
El sistema por inducción es el procedimiento de cocción más rápido que existe. A diferencia de las placas
tradicionales, no es la zona de cocción que se calienta: El calor es generado directamente dentro de la olla la cual
deberá poseer necesariamente un fondo de material ferromagnético.
Encimeras
Zonas de cocción
Posterior izquierda
Posterior derecha
Delantera izquierda
Delantera derecha
Potencia total
KIA 641 C ;KIA 641 B
Potencia (en W)
I 1400
I 2200 - B 3000*
I 2200
I 1400 - 600 si Post. Der.*
7200
KIC 641 X
Potencia (en W)
I 1400
I 2200 - B 3000*
I 2200
I 1400 - 600 si Post. Der.*
7200
KIC 644 DD Z
Potencia (en W)
I 1400 - B 2000* - 600 si Del. Izq.*
I 2200 - B 3000* - 1600 si Del. Der.*
I 2200 - B 3000* - 1600 si Post. Izq.*
I 1400 - B 2000* - 600 si Post. Der.*
7200
Encimeras
Zonas de cocción
Posterior izquierda
Posterior derecha
Delantera izquierda
Delantera derecha
Potencia total
KIC 642 C
Potencia (en W)
I 1400 - 600 si Del. Izq.*
I 2200 - B 3000*
I 2200 - B 3000*
I 1400 - 600 si Post. Der.*
7200
KIC 644 X
KIC 644 C
KIC 744 C
Potencia (en W)
I 1400 - B 2000* - 600 si Del. Izq.*
I 2200 - B 3000* - 1600 si Del. Der.*
I 2200 - B 3000* - 1600 si Post. Izq.*
I 1400 - B 2000* - 600 si Post. Der.*
7200
Leyenda:
I = zona de cocción por inducción simple
B = booster: la zona de cocción puede ser sobrealimentada a 3000 vatios
* = la potencia máxima está limitada mientras esté en funcionamiento el booster de la zona de cocción posterior
correspondiente
(ver Puesta en funcionamiento y uso).
S
S
36
PT
Instalação
!
É importante guardar este folheto para poder
consultá-lo a qualquer momento. No caso de venda,
cessão ou mudança, assegure-se que o mesmo
permanece com o aparelho para informar o novo
proprietário sobre o funcionamento e sobre as
respectivas advertências.
!
Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a
segurança.
Posicionamento
!
As embalagens não são brinquedos para as crianças
e devem ser eliminadas em conformidade com as
regras de colecta diferenciada (
veja em Precauções e
Conselhos
).
!
A instalação deve ser realizada segundo estas
instruções e por pessoal profissional qualificado. Uma
instalação errada pode causar danos a pessoas,
animais ou objectos.
Encaixe
Para garantir um bom funcionamento do aparelho
é necessário que o móvel seja de características
adequadas.
• o material do plano de apoio deve resistir a uma
temperatura de aproximadamente 100ºC;
• se desejar instalar o plano de cozedura sobre um
forno, este deve ser equipado com de um sistema de
arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma
máquina de lavar louça: se for faze-lo, instale um
elemento de separação entre os dois aparelhos com
retenção hermética;
• conforme o plano de cozedura que desejar instalar
(
veja fi guras
), o vão do móvel deverá ter as seguintes
dimensões:
560 +/- 1
490 +/- 1
53
590
520
690
520
560 +/- 1
490 +/- 1
53
560 +/- 1
490 +/- 1
53
574
504
Ventilação
Para consentir uma adequada ventilação e para evitar
o superaquecimento das superfícies ao redor do aparelho,
o plano de cozedura deve ser posicionado:
• a uma distância mínima de 40 mm da parede de trás
ou de quaisquer outras superfícies verticais;
• de forma a manter uma distância mínima de 20 mm
entre o vão para o encaixe e o móvel abaixo dele.
• Os móveis situados ao lado, com altura superior
aquela do plano de trabalho, devem ser situados ao
LADO ANTERIOR DO
PLANO DE COZEDURA
PLANO
DE APOIO
30
40
PLANO DE
COZEDURA VIRADO
5 mm
min. 20 mm
min. 20 mm
min. 40 mm
GAVETA
5 mm
min. 40 mm
FORNO VENTILADO
37
PT
menos 600 mm do bordo do mesmo plano.
Fixação
A instalação do aparelho deve ser realizada sobre uma
superfície de apoio perfeitamente plana.
As deformações eventualmente provocadas por uma
fixação errada poderão alterar as características e as
performances do plano de cozedura.
O comprimento do parafuso de regulação dos ganchos
de fixação deve ser configurado antes da sua
montagem, conforme a espessura do plano de apoio:
• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4 molas
de centragem nos furos colocados no centro de cada
lado do plano;
2. introduza o plano de cozedura no vão do móvel a
exercer uma adequada pressão no inteiro perímetro
para o plano de cozedura prender-se perfeitamente no
plano de apoio.
3. para os planos com perfis laterais: após ter inserido
o plano de cozedura no móvel, inserir os 4 ganchos
de fixação (cada um com o seu perno) no perímetro
inferior do plano de cozedura, parafusando-os com os
parafusos compridos com ponta até que o vidro fique
aderente ao plano de apoio.
!
É indispensável que os parafusos das molas de
centragem sejam acessíveis.
!
Em conformidade com as normas de segurança,
depois de instalar o aparelho encaixado, não deve ser
possível o contacto com componentes eléctricos.
!
Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam ser
tirados sem o emprego de uma ferramenta.
Ligação eléctrica
!
A ligação eléctrica do plano de cozedura e a de um
eventual forno de encaixar precisam ser realizadas
separadamente, seja por razões de segurança
eléctrica, seja para facilitar uma eventual remoção do
forno.
Ligação monofásica
O plano está provido de cabo de alimentação já ligado
e predisposto na fábrica para a ligação monofásica.
Efectuar a ligação dos fios de acordo com a tabela e os
desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico
Ligação fios
220-240V 1+N ~
50 Hz
: verde/amarelo
N
: os 2 fios azuis juntos
L
: marrom junto ao preto
Outros tipos de ligações
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Soltar os cabos e efectuar a ligação dos fios de acordo
com a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico
Ligação fios
400V - 2+N ~
50 Hz
220-240V 3 ~
50 Hz
400V 3-N ~
50 Hz
: verde/amarelo;
N
: os 2 fios azuis juntos
L1
: preto
L2
: marrom
400V - 2+2N ~
50 Hz
: verde/amarelo;
N1
: azul
N2
: azul
L1
: preto
L2
: marrom
Ligação do cabo de alimentação à rede
No momento de efectuar a ligação directamente na rede,
instalar entre o aparelho e a rede um interruptor omnipolar
com uma abertura mínima de 3 mm entre os contactos.
!
O técnico instalador é responsável pela realização certa da
ligação eléctrica e da obediência das regras de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa de
identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da placa de
identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
!
Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
!
O cabo não deve ser dobrado nem comprimido.
!
O cabo deve ser verificado periodicamente e substituído
somente por técnicos autorizados.
!
A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
!
Não remover ou substituir por motivo algum o cabo
de alimentação. A eventual remoção ou substituição do
mesmo fará decair a garantia e a marca CE. A INDESIT
exime-se de qualquer responsabilidade por incidentes
ou danos derivados da substituição/remoção do cabo
de alimentação original. Admite-se exclusivamente
a substituição com uma peça de reposição original,
efectuada por pessoal autorizado INDESIT.
38
PT
Início e utilização
!
A cola aplicada nas guarnições deixa alguns traços de
graxa no vidro. Antes de utilizar o aparelho, é recomendável
eliminá-la com um produto não abrasivo específico para a
manutenção. Durante as primeiras horas de funcionamento,
pode ser que note odor de borracha, que em todo o caso
logo desaparecerá.
!
Quando o plano de cozedura for ligado electricamente,
toca um breve sinal acústico depois de alguns segundos.
Somente neste ponto será possível ligar o plano de
cozedura.
Ruídos do normal funcionamento do plano de cozedura:
• Zumbido: deve-se à vibração dos elementos metálicos
dos quais são constituídos o indutor e a panela e gera-
se pelo campo electromagnético necessário para o
aquecimento; aumenta com o aumento do nível de
potência do indutor.
• Leve assobio: manifesta-se quando a panela disposta
sobre a zona de cozedura está vazia; o ruído desaparece
assim que de adicionam alimentos ou água.
• Crepitação: é um barulho produzido pelas vibrações do
material do fundo da panela quando é atravessado pelas
correntes parasitas devidas ao campo electromagnético
(indução); pode ser mais ou menos intenso conforme o
material do fundo da panela e diminui se as medidas da
panela aumentam.
• Forte assobio: manifesta-se quando funcionam
contemporaneamente os dois indutores na mesma
vertical, com a máxima potência, e/ou se naquele
maior estiver activada a função booster e o outro for
autorregulado. O barulho diminui assim que se reduz o
nível de potência do indutor autorregulado; manifesta-
se especialmente quando o fundo da panela é feito de
camadas de vários materiais.
• Ruído da ventoinha: para o correcto funcionamento do
plano e para garantir a segurança da parte electrónica
contra possíveis superaquecimentos, é necessário
accionar uma ventoinha. A ventoinha funciona na máxima
potência quando o indutor grande está no máximo nível
de potência ou quando está activada a função booster;
em todos os outros casos, funciona com potência média
conforme a temperatura detectada. Além disto, é possível
que a ventoinha continue a funcionar mesmo depois da
desactivação do plano, se a temperatura detectada for
elevada.
Os ruídos elencados devem-se à tecnologia de indução e
não indicam necessariamente defeitos de funcionamento.
!
Uma prolongada pressão das teclas
-
e
+
permite um
avançamento rápido dos níveis de potência e dos minutos
do timer.
Acender o plano de cozedura
Para acender o plano de cozedura manter pressionada a
tecla
por aproximadamente um segundo.
Acender as zonas de cozedura
Cada uma as zonas de cozedura é accionada mediante um
botão de selecção
e um dispositivo de regulação da
potência constituído por um botão
-
e
+
.
• Para colocar em funcionamento uma zona de cozedura,
carregue na respectivo botão de comando e defina a
potência que desejar mediante os botões
-
e
+
.
Função booster*
Para acelerar os tempos de aquecimento, em algumas zonas
de cozedura, é possível activar a função booster carregando
na tecla
Booster
. O indicador luminoso situado ao lado da tecla
acende-se. Esta função superalimenta a potência a 2000W
ou 3000W conforme a grandeza da zona de cozedura
interessada.
O Booster interrompe-se automaticamente depois de
4 minutos. Até quando o booster de uma das zonas
de cozedura estiver activado, a zona de cozedura
correspondente anterior ou posterior terá a potência limitada
(por ex.: se está activo o booster na chapa posterior
esquerda, diminui a potência da chapa anterior esquerda).
Para ulteriores esclarecimentos, consulte a
Descrição técnica
dos modelos.
Desligar as zonas de cozedura
Para desligar uma zona de cozedura, seleccione-a mediante
o respectivo botão de selecção
e:
• Carregue na tecla
-
: a potência da zona de cozedura
descerá progressivamente até desligar-se.
Programar a duração de uma cozedura
!
É possível programar contemporaneamente todas as zonas
de cozedura para uma duração de cozedura entre 1 e 99
minutos.
1. Seleccione a zona de cozedura mediante o respectivo
botão de selecção.
2. Regular o nível de potência da zona de cozedura.
3. Carregue no botão de programação
. O indicador
correspondente à zona escolhida irá piscar.
4. Defina a duração da cozedura que desejar mediante os
botões
-
e
+
.
5. Confirmar pressionando a tecla
ou deixar que seja
seleccionada automaticamente após 10 segundos.
*
Há somente em alguns modelos.
39
PT
A contagem regressiva do timer começará imediatamente.
No final da cozedura programada será indicado por um
sinal sonoro (que toca 1 minuto) e a zona de cozedura se
apagará.
Repita o procedimento descrito acima para cada chapa que
deseja programar.
Visualização em caso de programação múltipla.
Quando uma ou mais chapas foram programadas, o display
indicará o tempo faltante da chapa que está mais próxima ao
fim do tempo programado, indicando a sua
posição com o piscar do correspondente
indicador luminoso. Os indicadores
luminosos das outras chapas programadas
estão acesos.
Para visualizar o tempo faltante das outras chapas
programadas, carregue várias vezes na tecla
: serão
mostrados em sequência e no sentido horário os tempos do
contador de minutos e de todas as chapas programadas, a
partir da anterior esquerda.
Modificar a programação
1. Carregue várias vezes na tecla
até que seja mostrado
no display o tempo da chapa que se deseja modificar.
2. Carregue nas teclas
-
e
+
para programar o novo
tempo.
3. Carregue na tecla
para confirmar.
Para cancelar uma programação, efectue as operações
descritas acima. No ponto 2 carregue na tecla -: a
duração descerá progressivamente até desligar-se no 0. A
programação irá zerar-se e o display sairá da modalidade de
programação.
O contador de minutos
O plano de cozedura deve estar aceso.
O contador de minutos consente programar uma duração de
até 99 minutos.
1. Carregue no botão de programação
até que o
indicador do contador de minutos se acenda
.
2. Defina a duração que desejar mediante os botões
-
e
+
.
3. Carregue na tecla
para confirmar.
A contagem regressiva do timer começará imediatamente.
Depois que tiver passado o tempo tocará um sinal acústico
(por 1 minuto).
Bloqueio dos comandos
Quando um plano de cozedura estiver a funcionar, é possível
bloquear os comandos para evitar riscos de modificações
acidentais das regulações (crianças, operações de
limpeza etc.). Carregando no botão
os comandos se
bloquearão e o indicador luminoso situado acima do botão
se acenderá.
Para voltar a modificar as regulações (por. exemplo
interromper a cozedura), será necessário desbloquear os
comandos: carregue no botão
por alguns instantes;
o indicador luminoso se apagará e os comandos se
desbloquearão.
Desligar o plano de cozedura
Ao pressionar a tecla
o aparelho desliga-se, não confie
no detector de panelas.
Se os comandos do aparelhagem estiverem bloqueados,
continuarão bloqueados mesmo depois de ter acendido
novamente o plano de cozedura. Para poder acender
novamente o plano, será necessário primeiro desbloquear os
comandos.
Modo “demo”
É possível programar um modo demo no qual o painel de
comandos funciona normalmente (inclusos os comandos
relativos à programação), mas os elementos aquecedores
não se acendem. Para activar o modo “demo” o plano deve
estar aceso e todas as chapas devem estar apagadas:
• pressionar e manter pressionados contemporaneamente
os botões
+
e
-
por 6 segundos. Quando vencer o
tempo de 6 segundos o indicador ON/OFF e o indicador
de BLOQUEIO DOS COMANDOS irão piscar por um
segundo. Soltar os botões
+
e
-
e carregar no botão
;
• o display indicará as escritas DE e MO e o plano irá
desligar-se;
• no próximo acendimento, o plano estará no modo “demo”.
Para sair desta modalidade, seguir o procedimento
descrito acima. O display indicará as escritas DE e OF e o
plano irá desligar-se. No próximo acendimento funcionará
normalmente.
Conselhos práticos para utilizar esta
aparelhagem
!
Utilize um recipiente cujo material de fabricação
seja compatível com o princípio da indução (material
ferromagnético). É recomendado o emprego de panelas
40
PT
de: ferro gusa, aço esmaltado ou inoxidável especial para
indução. Para certificar-se da compatibilidade de um
recipiente é suficiente fazer um teste com um íman.
*
MATERIAL ADEQUADO
MATERIAL NÌO ADEQUADO
Cobre,
Alumínio, Vidro, Terracota,
Cerâmica, Inox não magnético
Ferro gusa
A o esmaltado
Inox especial
Para obter as melhores performances do plano de cozedura:
• Empregue panelas com fundo chato e elevada espessura,
para ter a certeza que haverá uma perfeita aderência à
zona de aquecimento.
• Empregue panelas com diâmetro suficiente para cobrir
inteiramente a zona de aquecimento, de maneira que se
aproveite inteiramente o calor disponível.
• Certifique-se que o fundo das panelas esteja sempre
perfeitamente enxuto e limpo, para assegurar uma
aderência certa e uma longa durabilidade não somente
das zonas de cozedura, mas também das próprias
panelas.
• Evite utilizar as mesmas panelas que emprega nos
queimadores a gás: a concentração de calor nos
queimadores a gás poderá deformar o fundo das panelas,
que desta maneira perderá aderência.
Dispositivos de segurança
Detecção de recipientes
Cada uma das zonas de cozedura é equipada com um
dispositivo de detecção de panela. A chapa emite calor
unicamente se houver uma panela de medidas adequadas
na respectiva zona de cozedura. O indicador a piscar pode
indicar:
• uma panela incompatível
• uma panela de diâmetro insuficiente
• que a panela está levantada
Aquecimento excessivo
No caso de superaquecimento dos componentes
electrónicos, o plano de cozedura desliga-se
automaticamente e no display aparece
F
seguido por um
número intermitente. Esta mensagem desaparece e o plano
volta a ser utilizável mal a temperatura desceu a um nível
aceitável.
Interruptor de segurança
O aparelho é dotado de um interruptor de segurança que
desliga as zonas de cozedura automaticamente quando é
alcançado um tempo máximo de utilização a um determinado
nível de potência. Durante uma interrupção de segurança, o
display indicará “0”.
Exemplo: a chapa posterior direita está programada no 5,
enquanto a chapa anterior esquerda no 2. A posterior direita
irá desligar-se após 5 horas de funcionamento, a anterior
esquerda após 8 horas.
Nível de potência
1
2
3
4
5
6
7
8
9
Limitação da duração de functionamento em horas
9
8
7
6
5
4
3
2
1
Sinal acústico
Algumas anomalias, nomeadamente:
• um objecto (panela, talher etc.) foi deixado mais de 10
segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um botão,
podem provocar uma sinalização acústica. Resolva a
causa do mau funcionamento para o sinal sonoro deixar
de tocar. Se a causa da anomalia não for removida, o
sinal acústico persistirá e o plano irá desligar-se.
