Présentation de la machine
Ce chapitre comprend les sections suivantes :
• Introduction
• Panneau de commande
• Magasins
• Consommables
• Accessoires en option
Introduction
Cette machine n'est pas qu'un simple copieur. Il s'agit d'une imprimante de production
numérique petit volume, capable de copier, numériser, télécopier et imprimer des
documents, en couleur et en noir et blanc.
®
Imprimante Color 550/560/570
2-1Xerox
Guide de l'utilisateur
Présentation de la machine
Selon le modèle que vous utilisez, votre système peut imprimer/copier jusqu'à 50/60/70
impressions couleur par minute.
L'interface utilisateur du panneau de commande est un écran tactile facile à utiliser
pour le réglage des paramètres et la réalisation des tâches.

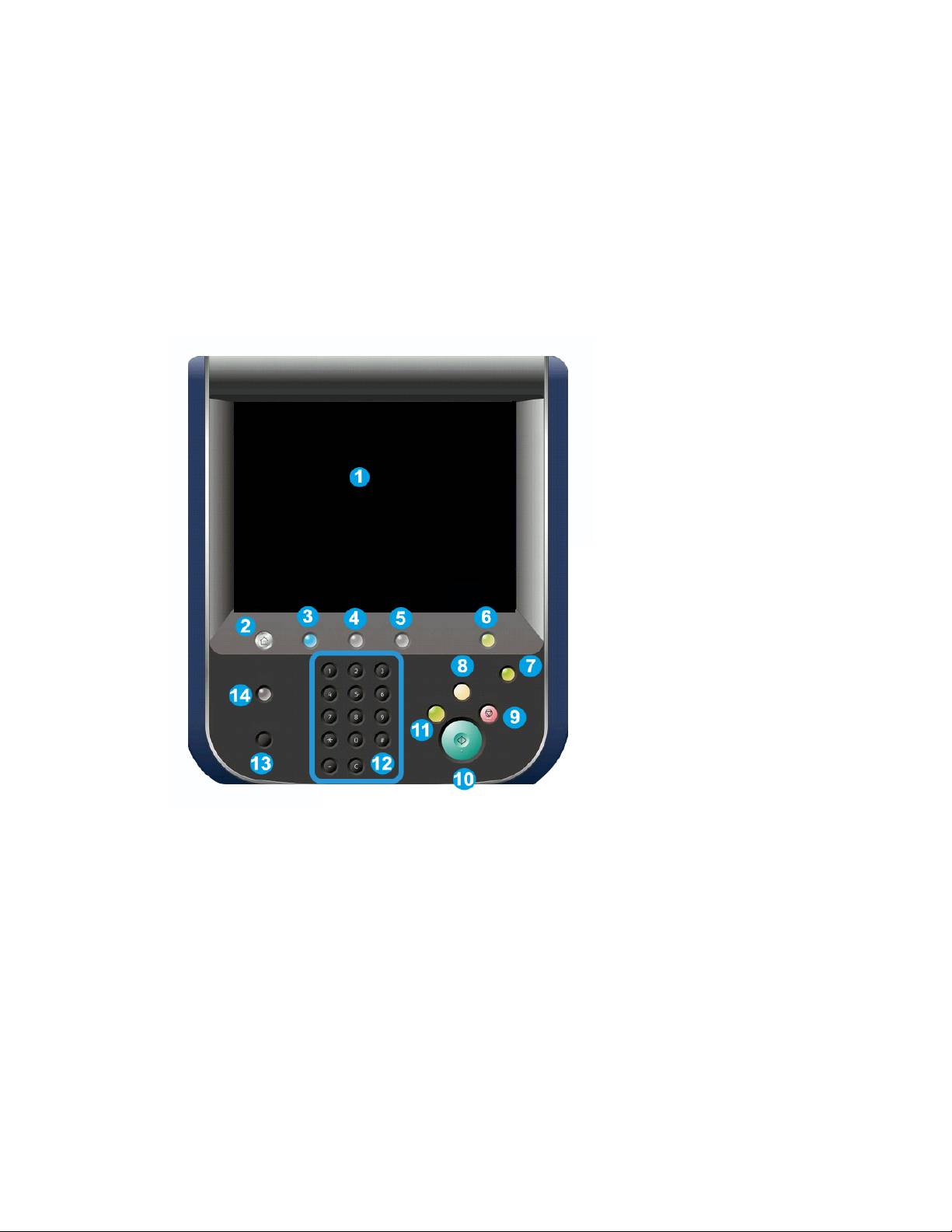

Panneau de commande
Le panneau de commande est divisé en quatre zones : écran tactile, touches d'accès,
pavé numérique et touches de fonction.
®
Xerox
Imprimante Color 550/560/5702-2
Guide de l'utilisateur
Présentation de la machine
1.
Écran tactile. L'écran tactile permet de sélectionner toutes les fonctions de
programmation disponibles. Il affiche également la marche à suivre pour résoudre
les incidents et les informations machine générales.
2.
Accueil Services. Permet d'accéder à l'écran Tous les services, où toutes les
fonctionnalités (copie, fax, etc.) installées sur la machine peuvent être affichées
et programmées.
Services. Le bouton Services vous permet de revenir au dernier écran Service utilisé.3.
4.
État des travaux. Affiche les informations de progression des travaux sur l'écran
tactile.
État de la machine. Affiche l'état actuel de la machine sur l'écran tactile.5.
6.
Accès. Donne un accès protégé par un mot de passe au menu Administration
système utilisé pour régler les valeurs par défaut de la machine.
7.
Touche Économie d'énergie. Si l'option Économie d'énergie est sélectionnée, la
machine entre immédiatement en mode alimentation réduite. En cas de travaux
d'impression dans la file d'attente, un deuxième écran s'affiche.
8.
Annuler tout. Si cette touche est actionnée une fois, les valeurs par défaut sont
réinitialisées et le premier écran d'accès actuel est affiché. Si elle est actionnée
deux fois, toutes les valeurs par défaut usine de toutes les fonctions sont rétablies.
9.
Arrêter. Interrompt momentanément le travail actuel. Suivez les instructions pour
l'annuler ou le reprendre.
Marche. Démarre le travail.10.
11.
Interrompre. Interrompt momentanément le travail en cours pour en effectuer
un autre plus urgent.
12.
Touches du pavé numérique. Utilisez ces touches pour taper des lettres et/ou des
chiffres lors de la saisie de valeurs ou d'un mot de passe.
Langue. Permet de modifier la langue de l'écran tactile et les paramètres du clavier.13.
Aide. Permet d'accéder au système d'aide en ligne.14.
Magasins
• Magasins 1 et 2
®
Imprimante Color 550/560/570
2-3Xerox
Guide de l'utilisateur
Présentation de la machine
Les magasins 1 et 2 sont identiques. Chaque magasin peut contenir jusqu'à
500 feuilles de papier de 75 g/m² (20 lb). L'utilisateur doit les ouvrir pour y placer le
papier. Les magasins acceptent les supports de grammage compris entre 64 g/m² et
300 g/m² (18 lb ordinaire à 80 lb couverture) et sont entièrement réglables pour tous
les formats de support compris entre 182 x 140 mm/7,2 x 5,5 pouces et
330 x 488 mm/13 x 19,2 pouces. Tous les types de support (papier préformaté,
en-tête) peuvent être utilisés, sauf pour les enveloppes. Les supports peuvent être
placés pour un départ grand ou petit côté (portrait ou paysage).
• Magasins 3 et 4
Le magasin 3 peut contenir jusqu'à 870 feuilles de papier de format
A4/8,5 x 11 pouces.
Le magasin 4 peut contenir jusqu'à 1 140 feuilles de papier de format
A4/8,5 x 11 pouces.
• Départ manuel (magasin 5)
Le départ manuel est un magasin qui se trouve sur la gauche de la machine et qui
peut être replié lorsqu'il n'est pas utilisé. Il prend en charge tous les formats de support
compris entre 182 x 140 mm/7,2 x 5,5 pouces et 330 x 488 mm/13 x 19,2 pouces et
peut contenir environ 250 feuilles de 75 g/m² (20 lb) de papier ordinaire ou une pile
de 10,16 mm/0,4 pouces de haut.
• Bac à décalage (OCT)
Le bac à décalage peut recevoir 500 feuilles et permet le décalage des jeux pour
faciliter leur séparation.
Le bac à décalage est équipé de ventilateurs de refroidissement qui empêchent les
copies ou les impressions d'adhérer entre elles. Ces ventilateurs peuvent être réglés
en fonction du grammage utilisé.
Pour connaître les autres modules d'alimentation disponibles, reportez-vous à la section
relative aux accessoires de finition disponibles en option.
Consommables
Plusieurs types de consommables sont intégrés à cette machine. Celle-ci prévient
l'utilisateur lorsque l'achat et l'installation d'un nouveau module sont nécessaires.
• Modules photorécepteurs
Les modules photorécepteurs ont une capacité d'environ 30 000 images. Grâce à
l'écran de la machine et cette documentation, vous pourrez installer les nouveaux
modules sans avoir à effectuer un appel de service.
• Cartouches de toner
®
Xerox
Imprimante Color 550/560/5702-4
Guide de l'utilisateur
Présentation de la machine
Les cartouches de toner peuvent être installées pendant le fonctionnement de la
machine. Elles sont livrées avec un bac récupérateur de toner.
• Four
Le four a une capacité d'environ 200 000 impressions ou copies.
• Corotron de charge
Grâce à l'écran de la machine et cette documentation, vous pourrez installer le
nouveau corotron de charge sans avoir à effectuer un appel de service.
• Bac récupérateur de toner
Le bac récupérateur de toner doit être changé approximativement toutes les 30 000
impressions ou copies à couverture de zone de 6%.
Accessoires en option
Périphériques de finition
• Module de finition avancé
Le bac supérieur droit est utilisé pour empiler les travaux et peut recevoir jusqu'à
500 feuilles de papier. Le bac de réception est utilisé pour les travaux agrafés et/ou
pour les sorties à décalage et peut contenir jusqu'à 3 000 feuilles.
• Module de finition professionnel avec plieuse/brocheuse
Le bac supérieur droit est utilisé pour empiler les travaux et peut recevoir jusqu'à
500 feuilles de papier. Le bac central droit est utilisé pour les travaux agrafés et/ou
pour les sorties à décalage et peut contenir jusqu'à 1 500 feuilles. Ces deux bacs
peuvent être utilisés pour recevoir les travaux perforés (facultatif). Le bac inférieur
du module de finition permet de recevoir des cahiers agrafés à cheval.
• Module de finition standard
Ce module de finition fournit plusieurs options de finition/pliage. Le module d'interface
obligatoire sert de périphérique de communication et de circuit papier entre
l'imprimante et le module de finition de production petit volume C.
Le magasin 8 (Système d'insertion en post-traitement) est livré avec ce périphérique
et est utilisé pour alimenter des séparateurs et des couvertures. Il peut contenir jusqu'à
200 feuilles.
Le bac supérieur est utilisé pour empiler les impressions de sortie et peut recevoir
jusqu'à 500 feuilles de 80 g/m² (20 lb)
Le bac récepteur est utilisé pour décaler et/ou agrafer les impressions et peut recevoir
jusqu'à 3 000 feuilles de 80 g/m² (20 lb).
®
Imprimante Color 550/560/570
2-5Xerox
Guide de l'utilisateur
Présentation de la machine
Le bac inférieur est le bac de la plieuse/brocheuse en option ; il reçoit les cahiers
agrafés à cheval.
Le module de pliage en option permet de plier en C ou en Z les impressions au format
A4/8,5 x 11 pouces et A3/11 x 17 pouces.
• Module de finition avec plieuse/brocheuse
Inclut toutes les fonctionnnalités du module de finition standard et permet en outre
de créer des cahiers avec agrafage à cheval pouvant comporter jusqu'à 25 feuilles
allant du format A4/8,5 x 11 pouces au format SRA3/12 x 18 pouces.
REMARQUE
Le module d'interface est requis pour le module de finition standard et le module de
finition avec plieuse/brocheuse.
• Module massicot SquareFold Xerox
Ce périphérique de finition en option est utilisé avec un module de finition doté d'une
plieuse/brocheuse. Le cahier est assemblé et agrafé dans la zone plieuse/brocheuse
du module de finition et, par conséquent, il entre dans le module massicot SquareFold
déjà assemblé.
Ce module aplatit le dos du cahier, réduisant ainsi l'épaisseur du cahier et lui donnant
l'apparence d'un livre parfaitement relié.
Il rogne/coupe le bord du cahier pour obtenir une finition de bord soignée.
®
™
• GBC
AdvancedPunch
Ce module GBC offre des options de finition supplémentaires pour vos impressions
en vous permettant de perforer des trous dans des documents de format
A4/8,5 x 11 pouces, tout en prenant en charge une variété de styles de reliure. Les
types de perforation incluent des perforations de 19 trous à un maximum de 32 trous
dans les supports 8,5 x 11 pouces. Les supports A4 prennent en charge les types de
perforation de 21 trous à un maximum de 47 trous.
Modules d'alimentation
• Module d'alimentation grande capacité (MGC)
Le magasin grande capacité à un magasin offre une capacité de 2 000 feuilles de
format A4 (Magasin 6).
• Module d'alimentation grande capacité et grand format (OHCF)
Le module d'alimentation grande capacité et grand format peut remplacer le module
d'alimentation grande capacité. Il peut contenir des supports de format allant jusqu'à
330 x 488 mm (13 x 19 pouces). Chaque module contient 2 000 feuilles.
®
