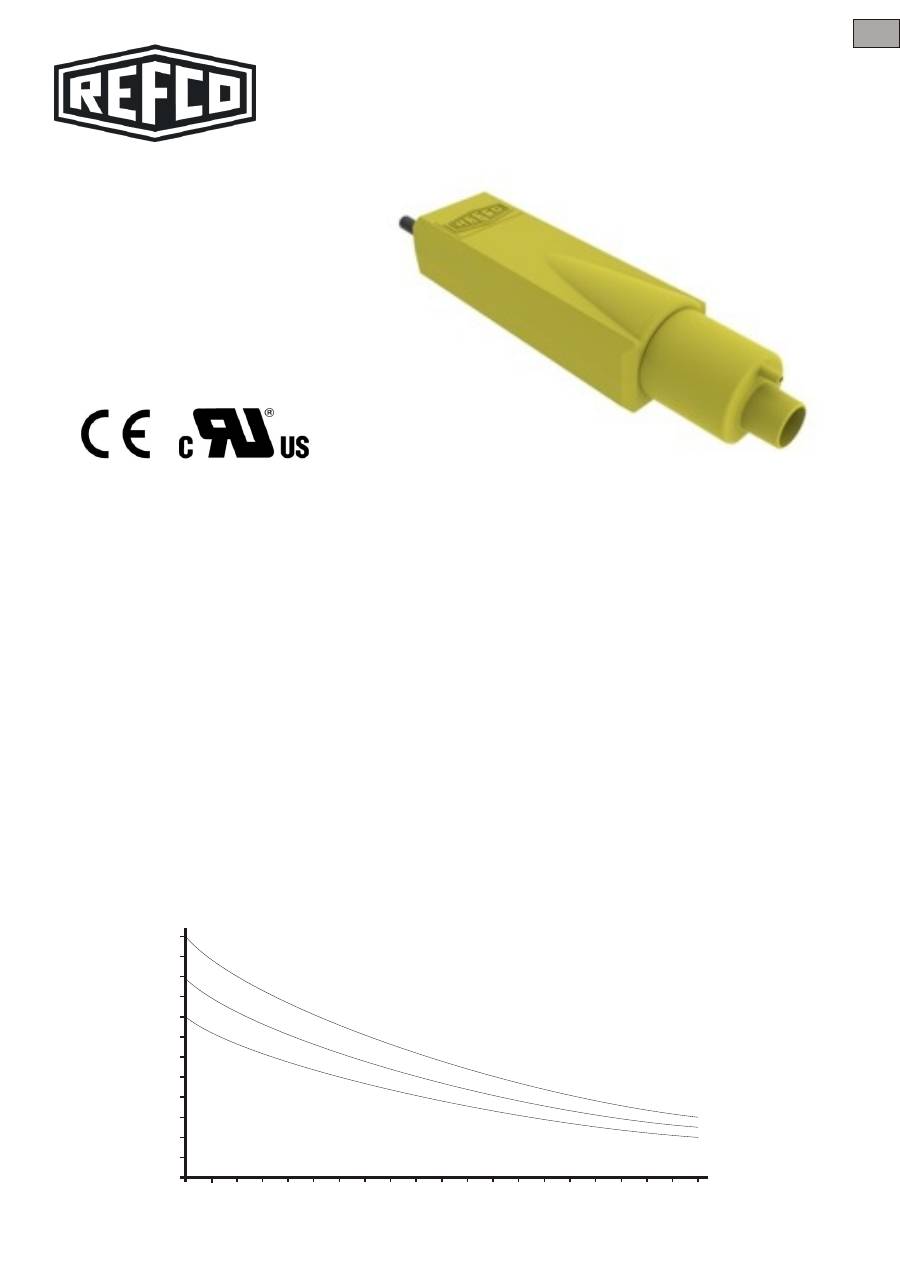

REFCO YUMA: YUMA
YUMA: REFCO YUMA
YUMA
Bomba de condensado
Guía de instalación y funcionamiento
La YUMA es un sistema integral
para extraer condensados para
usarse directamente dentro de
las canaletas para tuberías de
los sistemas de aire
acondicionado de pared.
2
3
4
5
6
7
1
9
10 11 12 13 14
8
16 17 18 19 20
15
1
1
2
3
4
5
6
7
8
9
10
11
12
0
0
Impulso vertical
(m)
C
au
d
al
(l
/h
)
0m Horiz
50m Horiz
100m Horiz
Capacidad
Especificaciones
Suministro eléctrico:
120/240 Vac, 50/60 Hz Auto detectable
Consumo de energía:
16 W máx., 0.25 W en reposo
Relé de alarma:
5A, 30 Vdc, 250 Vac El fusible se activa en caso de fallo
Capacidad:
12 litros/hora máx.
Distancia máxima:
Vertical >20 m, Horizontal >100 m
Succión 1 m máx.
Temperatura ambiente:
0 - 40°C
Temperatura del agua:
25°C máx.
Material:
ABS UL94 5 VA retardante de ignición
Tubo de descarga:
6 mm ID
Dimensiones:
175 x 46 x 40 mm
IP: 44
ES
21
INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS
En uso normal, este equipo no requiere intervención del usuario. La instalación,
reparaciones y cuestiones eléctricas, y el trabajo de mantenimiento, deben ser
realizados solamente por el fabricante o su servicio técnico, o en cualquier caso por
una persona que tenga habilidades equivalentes, para prevenir cualquier riesgo. La
instalación eléctrica del equipo debe realizarse de acuerdo con estas instrucciones de
instalación y con todas las regulaciones nacionales y locales de seguridad eléctrica.
Para reducir el riesgo de incendio, choque eléctrico y lesiones a las personas, deberán
seguirse las siguientes instrucciones de seguridad:
Esta bomba está diseñada para usarse con agua exclusivamente en interiores
(temp. máx 25°C).
Esta bomba NO ES SUMERGIBLE.
Desconecte TODAS las fuentes de alimentación antes de iniciar los trabajos de
instalación, conexión o mantenimiento.
Esta bomba se suministra con una toma de tierra. Para reducir el riesgo de choque
eléctrico, asegúrese de que está conectada únicamente a una toma correctamente
puesta a tierra..
Todos los tubos y cables de interconexión deberán estar en el interior de la unidad
de aire acondicionado, o cerrados de alguna manera.
Durante la instalación eléctrica, asegúrese de que esta bomba de condensado está
conectada a un circuito que tenga un interruptor con separación de contacto en
todos los polos que proporcione una desconexión completa del suministro eléctrico
en las categorías de sobrevoltaje III.
Durante la instalación eléctrica, deberá conectarse un fusible de retraso no
temporizado (de 250 V 1A) a la fuente de suministro. Véase sección de instalación
eléctrica.
El cable de alimentación eléctrica no es reemplazable. Si el cable de alimentación
está dañado, tiene que sustituirse toda la bomba.
Es necesario vigilar a los niños para asegurarse de que no se dejen sin atención en
el área de utilización de la bomba.
Los niños o personas con capacidades físicas, sensoriales o mentales reducidas
que limiten su habilidad para usar el equipo deben tener una persona responsable
que los instruya en su uso.
No permita que ningún producto químico entre en contacto con esta bomba. Retire la
bomba del sistema antes de usar líquido de limpieza o cualquier otro producto químico.
Enjuague el sistema con agua limpia antes de volver a conectar la bomba.
Todas las conexiones de esta bomba están diseñadas para conectarse manualmente.
Usar herramientas para conectar los tubos puede dañar la bomba.
En cualquier instalación de la que pueda derivarse un daño a la propiedad y/o lesiones
personales de una bomba que no funcione o tenga fugas, se recomienda
encarecidamente usar el relé de alarma para operar una alarma y/o desconectar la
unidad de aire acondicionado.
ES
22

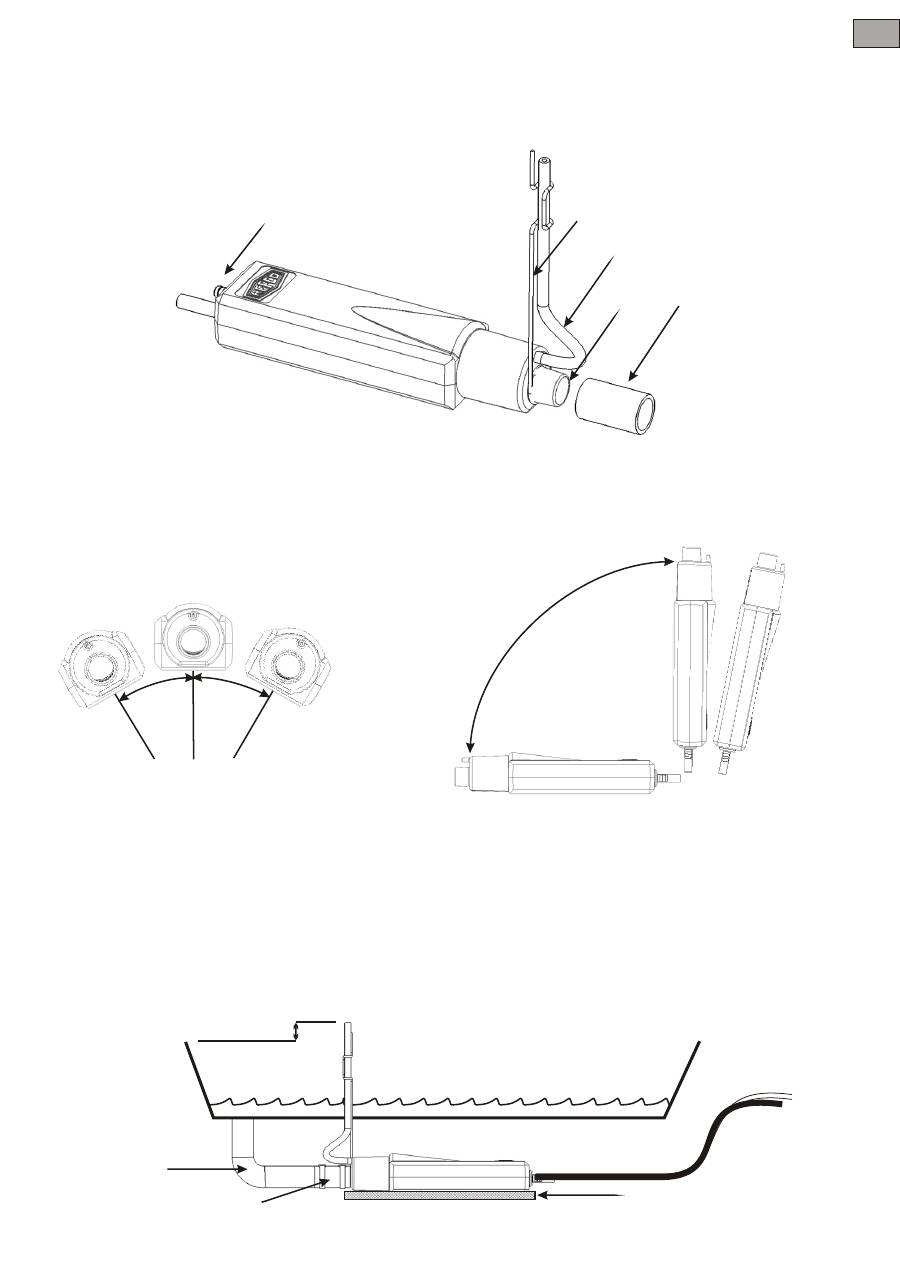

Salida
Soporte del respiradero
Tubo del respiradero
Conector de
la entrada
Entrada
Fig.1.
Funcionamiento
La YUMA contiene un sensor interno que arranca la bomba automáticamente cuando
se detecta el condensado, y la detiene cuando éste ha sido extraido. La YUMA también
está equipada con una alarma de alto nivel de agua, que pondrá en funcionamiento el
relé de alarma si el nivel del agua se eleva a niveles anormales. La bomba continuará
funcionando hasta que se alcance el nivel mínimo de agua, y la alarma se desactivará.
Instalación
La bomba YUMA puede instalarse en cualquier ángulo entre la línea horizontal y la
vertical, siempre y cuando la entrada del tubo del respiradero esté por encima de la
entrada de condensado (Fig. 3). La YUMA también puede inclinarse hacia un lado
hasta 30° de la línea horizontal (Fig. 2).
La bomba YUMA debe posicionarse en un lugar adecuado dentro del equipo por debajo
del nivel de la bandeja de recogida. La parte superior del tubo del respiradero debe
colocarse por encima de la parte más alta de la bandeja de recogida para evitar
derrames (Fig. 4). La bomba YUMA, los tubos de condensado y el cable principal
deben colocarse lejos de los paneles y superficies, y donde sea posible, deberán
aislarse con espuma para miniminzar el ruido.
90
°
Fig.3.
ü
û
ü
30
°
30
°
Fig.2.
ü
ü
ü
Fig.4.
ü
Manguera
de drenado
Conector de
la entrada
Aislamiento de
espuma
ES
23
Fig.5.
Contactos de alarma
La conexión sin tensión en caso de
fallo tiene un régimen nominal de 5
amperios y 1250 VA. Puede ser
necesario usar un contactor si tiene
que conectarse el suministro del
sistema de aire acondicionado.
Cableado
Color del cable
Conectar
Símbolo
1 VERDE/
AMARILLO TIERRA
E
2
NEGRO
VIVO
L
3 BLANCO
NEUTRO
N
4
VIOLETA
Contacto de alarma
5
VIOLETA
Contacto de alarma
E
L
N
FUENTE DE ALIMENTACIÓN
CIRCUITO
DE CONTROL
1A
FUSE
1
2
3
4
5
Conexiones
Conecte el cable de tierra, el cable vivo y el neutro del cable de alimentación de la
bomba YUMA a las fuentes de alimentación (véase fig. 5)
Este producto tiene que conectarse usando un interruptor con separación de contacto
en todos los polos que proporcione una desconexión total del suministro eléctrico en
categorías de sobrevoltaje III. Deberá conectarse un fusible de retraso no temporizado
(de 250 V 1A) a la fuente del suministro (véase fig. 5).
Comprobación
Antes de realizar la comprobación, asegúrese de que la bandeja de recogida y la
manguera de drenado estén libres de suciedad y residuos.
Vierta agua limpia del grifo en la bandeja de recogida hasta que arranque la bomba. El
funcionamiento de la bomba puede ser ruidoso al principio hasta que todo el aire haya
sido purgado del sistema.
Continúe agregando agua y la bomba debería cambiar a su potencia máxima, y los
contactos de la alarma deberían abrirse. No siga agregando agua si se llega a ver en
el tubo del respiradero.
Permita que la YUMA elimine el agua. La bomba debe apagarse y el relé de alarma
deberá reiniciarse.
ES
24
GARANTÍA
Garantizamos que este producto no presentará ningún defecto de fabricación o de
materiales durante dos años. En caso de que el sistema fallara por éstas u otras
razones en un plazo de dos años a partir de la fecha de fabricación, será sustituido o
reparado de forma gratuita, siempre que REFCO Manufacturing Ltd. lo estime
conveniente.
REFCO Manufacturing Ltd. no se hace responsable de ninguna pérdida o daño que se
pueda derivar del uso de este producto, sea cual sea la causa. Antes de utilizar el
producto, el usuario debe asegurarse de que el producto es adecuado para el uso que
le quiere dar y para la forma en que lo va a utilizar.
Este producto está sujeto a un proceso continuo de desarrollo y mejora. REFCO
Manufacturing Ltd. se reserva el derecho de modificar las especificaciones o el diseño
sin previo aviso.
Resolución de problemas
La bomba no funciona:
Compruebe el fusible y las conexiones de
suministro eléctrico.
Compruebe que el agua esté alcanzando el
sensor de la bomba.
La bomba sigue funcionando sin agua:
El sensor de agua puede hacerse
hipersensible si se contamina con suciedad,
moho, o ciertos productos químicos de
limpieza. Si esto ocurre, la bomba puede
seguir funcionando sin agua. Desconecte la
YUMA del suministro principal, y enjuage el
sensor virtiendo agua limpia del grifo en el
tubo de entrada por unos 30 segundos (Fig.
6). Si persiste el problema, enjuáguelo con
alcohol y después enjuáguelo con agua.
La bomba hace mucho ruido:
Compruebe que la YUMA, el cable principal
y el tubo de salida no estén vibrando contra
los lados del equipo.
Fig.6.
La bomba está bombeando aire:
Compruebe que la YUMA está en la
orientación correcta. Compruebe que el
tubo de salida no produce un efecto de
sifón.
En entornos sucios se recomienda un
filtro en la línea de entrada para evitar
daños a la bomba y al sensor.
