YUMA
Pompa acqua condensa
Istruzioni per l'instaIlazione e l'uso
La pompa YUMA è un sistema
indipendente di scarico della
condensa da utilizzare direttamente
nelle tubature dei condizionatori
d'aria a parete.
2
3
4
5
6
7
1
9
10 11 12 13 14
8
16 17 18 19 20
15
1
1
2
3
4
5
6
7
8
9
10
11
12
0
0
Spinta verticale
(m)
F
lu
ss
o
(l
/h
)
0m orizz.
50m orizz.
100m orizz.
Capacità
Specifiche tecniche
Alimentazione:
120/240 Vac, 50/60 Hz a rilevamento automatico
Consumo di energia:
16 W max., 0,25 W con pompa inattiva
Relè di sicurezza:
5 A, 30 Vdc, Interruzione in caso di guasto a 250V ac
Capacità:
12 litri/ora max.
Portata massima:
Verticale >20m, Orizzontale >100 m
Aspirazione 1 m max.
Temperatura ambiente:
0 - 40°C
Temperatura dell'acqua:
25°C max.
Materiale:
ABS UL94 5VA ignifugo
Tubo di scarico:
6 mm ID
Dimensioni:
175 x 46 x 40 mm
IP: 44
I
16
ISTRUZIONI DI SICUREZZA E AVVERTENZE
In circostanze normali l'apparecchio non richiede l'intervento dell'utente. L'installazione,
sia per il fissaggio che elettrica, e la manutenzione, devono essere eseguite dal
produttore o dal suo servizio clienti o comunque da una persona qualificata per
prevenire qualsiasi rischio. L'installazione elettrica dell'apparecchio deve essere
eseguita seguendo le presenti istruzioni e le vigenti norme di sicurezza elettrica
nazionali e locali.
Seguire le seguenti istruzioni di sicurezza per ridurre il rischio di incendio, shock
elettrico e lesioni corporali:
La presente pompa è progettata per uso interno solo con acqua (max 25°C).
La presente pompa NON È SOMMERGIBILE.
Scollegare TUTTE le linee di alimentazione prima di eseguire le operazioni di
installazione, collegamento o manutenzione.
La presente pompa è dotata di conduttore di terra. Per ridurre il rischio di shock
elettrico, assicurarsi che esso sia collegato alla presa di terra.
Tutti i tubi e i cavi di interconnessione devono essere contenuti all'interno dell'unità
del condizionatore o comunque acclusi in qualche modo.
Durante l'installazione elettrica, assicurarsi che la pompa di scarico condensa sia
collegata a un circuito dotato di interruttore di separazione in tutti i poli che scolleghi
completamente l'apparecchio dall'alimentazione elettrica in caso di sovratensione di
categoria III.
Durante l'installazione elettrica, deve essere inserito nel circuito un fusibile rapido
(portata nominale 250V 1A), dal lato dell'alimentazione. Vedere la sezione relativa
all'installazione elettrica.
Il cavo di alimentazione non può essere sostituito. Nel caso in cui il cavo sia
danneggiato è necessario sostituire l'intero apparecchio.
Assicurarsi che i bambini non sostino nell'area in cui la pompa è in funzione senza la
supervisione di un adulto.
I bambini o le persone con ridotte capacità fisiche, sensoriali o mentali che limitano
la loro capacità di utilizzare l'apparecchio dovrebbero utilizzarlo dietro istruzione di
una persona responsabile.
Evitare che qualsiasi prodotto chimico entri in contatto con la pompa. Rimuovere la
pompa dal sistema prima di utilizzare liquidi detergenti o qualsiasi altro prodotto
chimico. Sciacquare il sistema con acqua pulita prima di riconnettere la pompa.
Tutte le giunture della pompa devono essere fissate saldamente. L'uso di strumenti per
collegare i tubi può danneggiare la pompa.
Nel caso di installazioni nelle quali una pompa inoperante o con delle perdite potrebbe
provocare danni materiali e/o lesioni corporali, si raccomanda fortemente di utilizzare il
relè di sicurezza per segnalare il pericolo e/o spegnere il condizionatore.
I
17

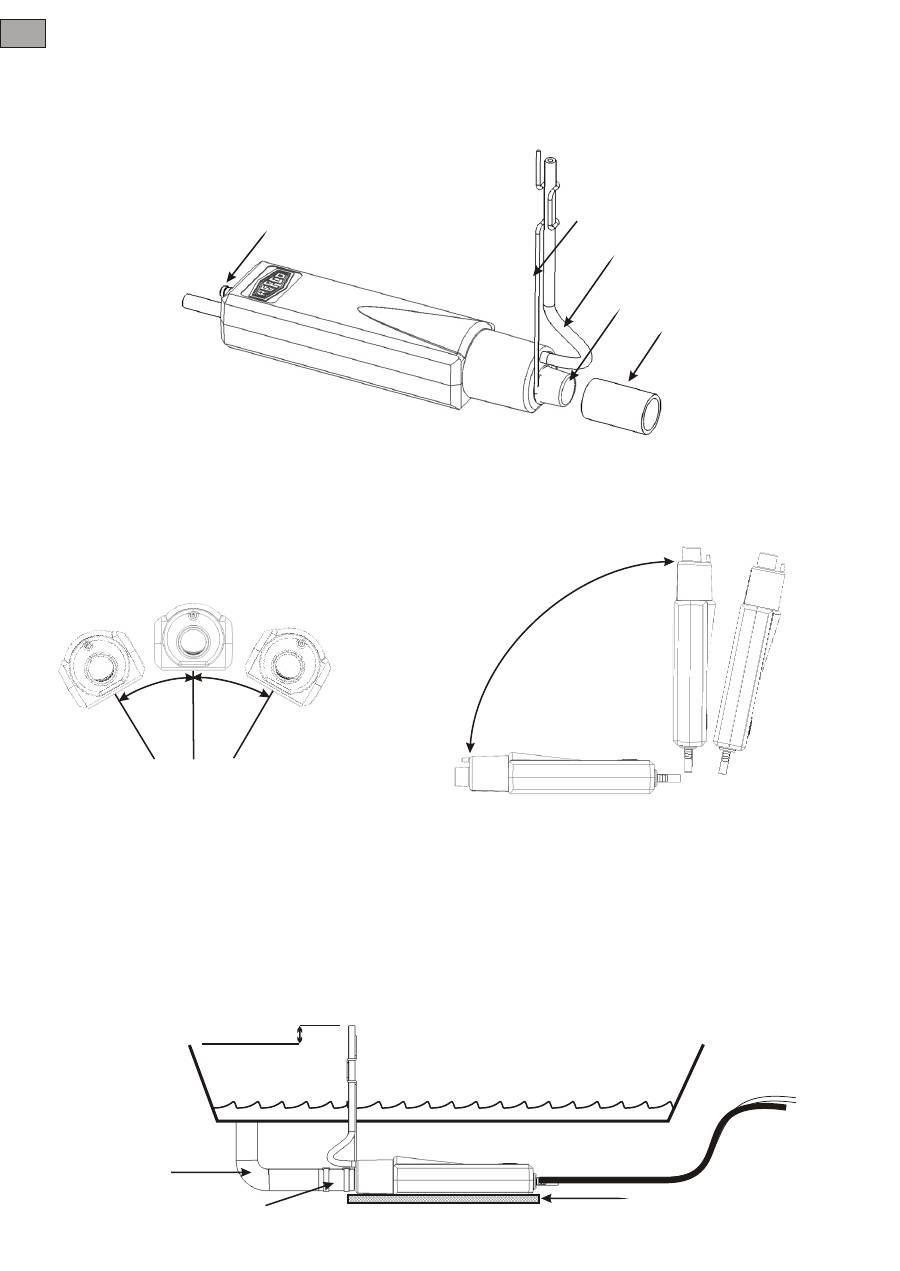

Scarico
Supporto del tubo di sfiato
Tubo di sfiato
Connettore di
ingresso
Ingresso
Fig.1.
Funzionamento
La pompa
YUMA
contiene un sensore interno che aziona automaticamente la pompa
quando individua la presenza di condensa e ferma la pompa quando la condensa è
stata eliminata. La
YUMA
è dotata anche di un allarme per l'acqua alta che aziona il relè
di sicurezza se il livello dell'acqua supera il livello normale. La pompa resta in funzione
fino a quando non viene raggiunto il livello minimo di acqua e l'allarme viene resettato.
Installazione
La pompa
YUMA
può essere installata ad una angolazione tra orizzontale e verticale;
bisogna però accertarsi che l'ingresso del tubo di sfiato si trovi sopra l'ingresso della
condensa (Fig. 3). La
YUMA
può anche essere inclinata di lato fino ad una angolazione
di 30° dalla posizione orizzontale (Fig. 2).
La pompa
YUMA
dovrebbe essere posizionata in un punto adatto all'interno
dell'apparecchio sotto il livello del vassoio di raccolta. La punta del tubo di sfiato
dovrebbe trovarsi più in alto rispetto alla parte più alta del vassoio per evitare che venga
sommerso dall'acqua (Fig. 4). La pompa
YUMA
, i tubi della condensa e i cavi di
alimentazione dovrebbero essere tenuti lontani dai pannelli e dalle superfici e, se
possibile, isolati con schiuma isolante per ridurre il rumore.
90
°
Fig.3.
ü
û
ü
30
°
30
°
Fig.2.
ü
ü
ü
Fig.4.
ü
Tubo di
drenaggio
Connettore
di ingresso
Schiuma isolante
I
18
Fig.5.
Contatti di sicurezza
Il valore nominale che genera
l'interruzione della tensione in caso di
guasto è di 5 amp 1250VA. Può
essere necessario utilizzare un
contattore se l'alimentazione del
climatizzatore deve essere
commutata.
Connessione die cavi
Colore cavo
Collegamento
Simbolo
1 VERDE/
GIALLO
TERRA
E
2
NERO
FASE
L
3 BIANCO
NEUTRO N
4
VIOLA
Contatto di sicurezza
5
VIOLA
Contatto di sicurezz
E
L
N
ALIMENTAZIONE ELETTRICA
CIRCUITO DI
CONTROLLO
1A
FUSE
1
2
3
4
5
Installazione elettrica
Collegare i cavi di terra, fase e neutro del cavo di alimentazione della pompa YUMA ai
terminali di alimentazione (vedere Fig.5).
Questo prodotto deve essere collegato utilizzando un interruttore di separazione in tutti i
poli che scolleghi completamente l'apparecchio dall'alimentazione elettrica in caso di
sovratensione di categoria III. Deve essere inserito nel circuito un fusibile rapido (portata
nominale 250V 1A), dal lato dell'alimentazione (vedere Fig.5)..
Verifica di funzionamento
Prima di iniziare la verifica, assicurarsi che nel vassoio di raccolta e nel tubo di
drenaggio non ci siano sporcizia o detriti.
Versare acqua di rubinetto pulita nel vassoio di raccolta fino a quando la pompa non
entra in funzione. La pompa potrebbe emettere rumore mentre l'aria viene espulsa dal
sistema.
Continuare ad aggiungere acqua; la pompa dovrebbe funzionare adesso a pieno
regime e i contatti di sicurezza dovrebbero aprirsi. Non continuare ad aggiungere
acqua se essa risulta presente nel tubo di sfiato.
Lasciare che la YUMA elimini l'acqua. La pompa dovrebbe fermarsi e il relè di sicurezza
dovrebbe resettarsi.
I
19
GARANZIA
Questo prodotto è garantito per due anni contro difetti di fabbrica o materiali difettosi.
Se l'apparecchio dovesse risultare difettoso per uno di questi motivi entro due anni
dalla data di produzione, esso sarà riparato o sostituito gratuitamente a discrezione di
REFCO Manufacturing Ltd.
REFCO Manufacturing Ltd. non è responsabile per qualsiasi perdita o danno
determinato dall'uso del prodotto, qualunque sia la causa. Prima di utilizzare il
prodotto l'utente deve accertarsi che esso sia adatto per l'uso e le modalità d'impiego
per cui è stato designato.
Questo prodotto è soggetto a continui sviluppi e miglioramenti e REFCO
Manufacturing Ltd. si riserva il diritto di modificarne le specifiche o il progetto senza
preavviso.
Soluzione dei problemi
La pompa non entra in funzione:
Controllare il fusibile e i collegamenti
all'alimentazione elettrica.
Verificare che l'acqua raggiunga il sensore
della pompa.
La pompa rimane in funzione senz'acqua:
Il sensore dell'acqua può diventare
ipersensibile se intaccato dalla sporcizia,
dalla muffa o da alcuni detergenti chimici. In
questo caso la pompa potrebbe restare in

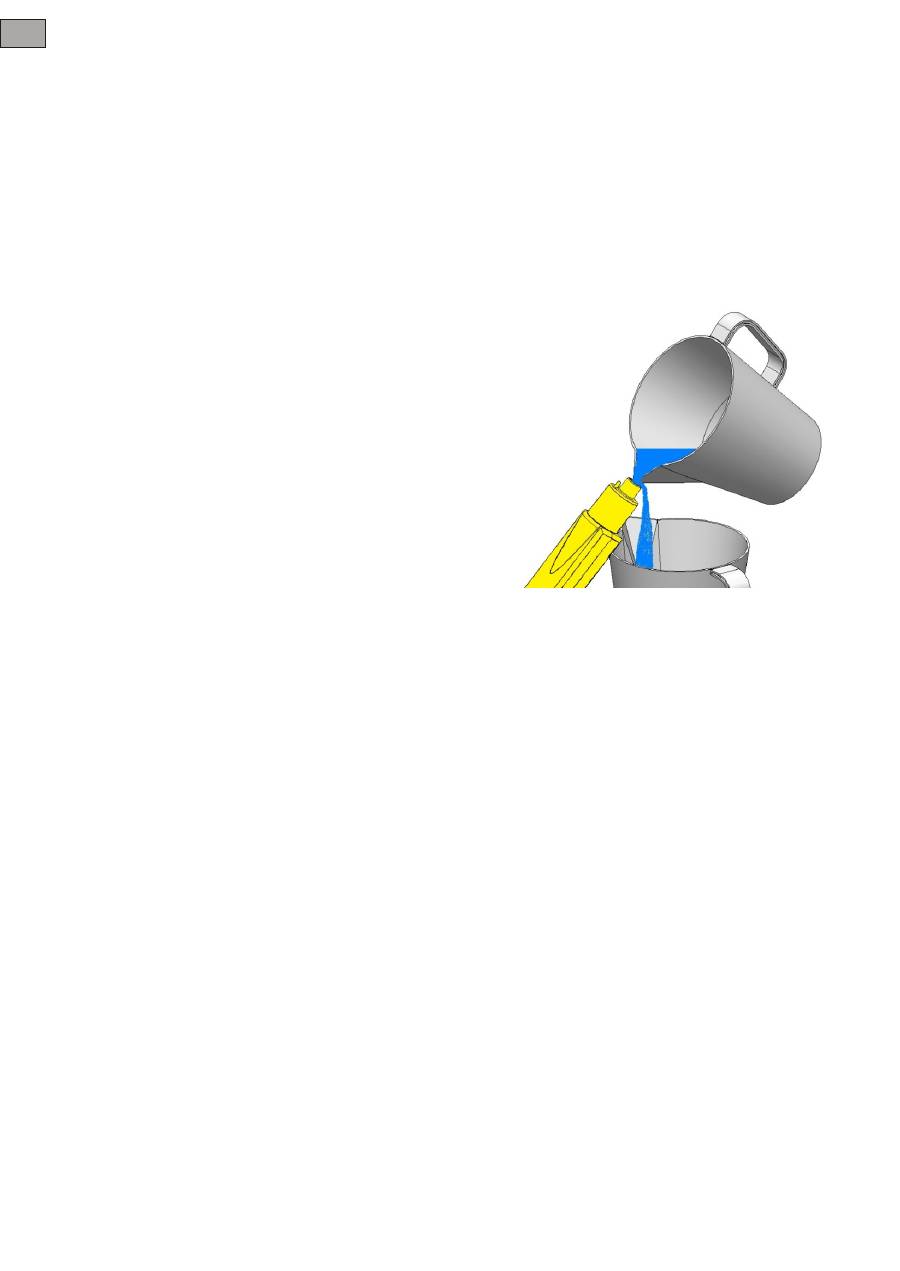

funzione senz'acqua. Scollegare la YUMA
dall'alimentazione elettrica e sciacquare il
sensore versando acqua di rubinetto pulita
nell'ingresso per circa 30 secondi (Fig. 6). Se
il problema persiste, sciacquare con alcol
denaturato e risciacquare con acqua.
La pompa è rumorosa:
Verificare che la pompa YUMA, il cavo
elettrico e il tubo di scarico non stiano
vibrando contro le pareti laterali
dell'apparecchio.
Fig.6
.
L'apparecchio pompa aria:
Verificare che la Jaguar sia orientata
correttamente. Verificare che il tubo di
scarico non presenti segni di
sifonaggio.
In ambienti sporchi si consiglia di
utilizzare un filtro in-line per evitare
danni alla pompa e al sensore.
