1
RU
Содержание
1.
Важное предупреждение о безопасности
…………………………... 2
1.1.
Транспортировкаn
2
1.2.
Подготовка
2
1.3.
Установка
2
1.4.
Эксплуатация
2
1.5.
Техническое обслуживание, ремонт и диагностика
3
2.
Установка и настройка
…………………………………………………… 4

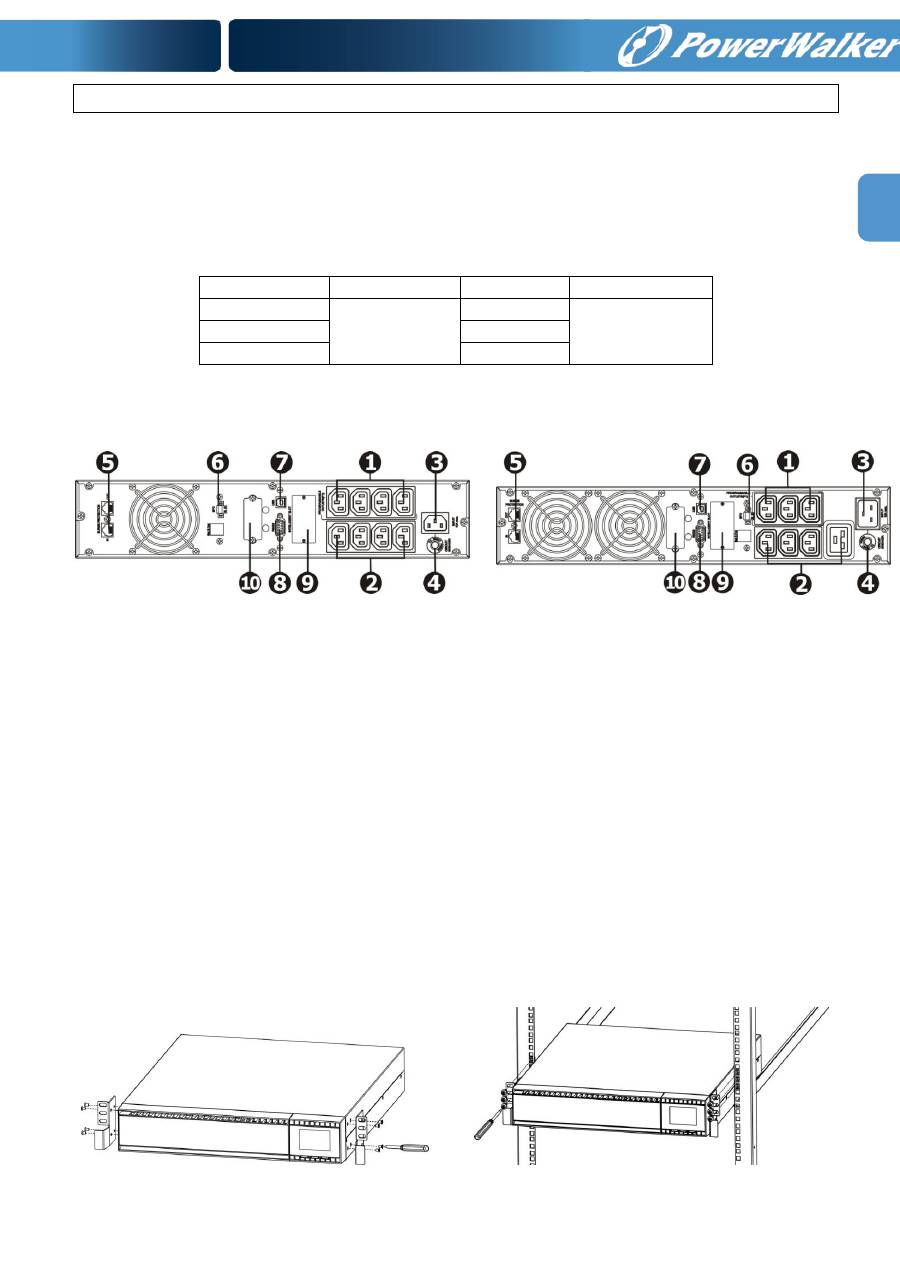

2.1.
Вид задней панели
4
2.2.
Для монтажа в стойку ИБП
4
2.3.
Настройка ИБП
5
2.4.
Замена батареи
7
2.5.
Аккумулятор монтажный комплект (Дополнительно)
8
3.
Управление
…………………………………………………………………. 10
3.1.
Управление кнопками
10
3.2.
ЖК
‐
дисплей
10
3.3.
Звуковая сигнализация
12
3.4.
Индикация на ЖК
‐
дисплее
12
3.5.
Настройка ИБП
12
3.6.
Описание рабочего режима
15

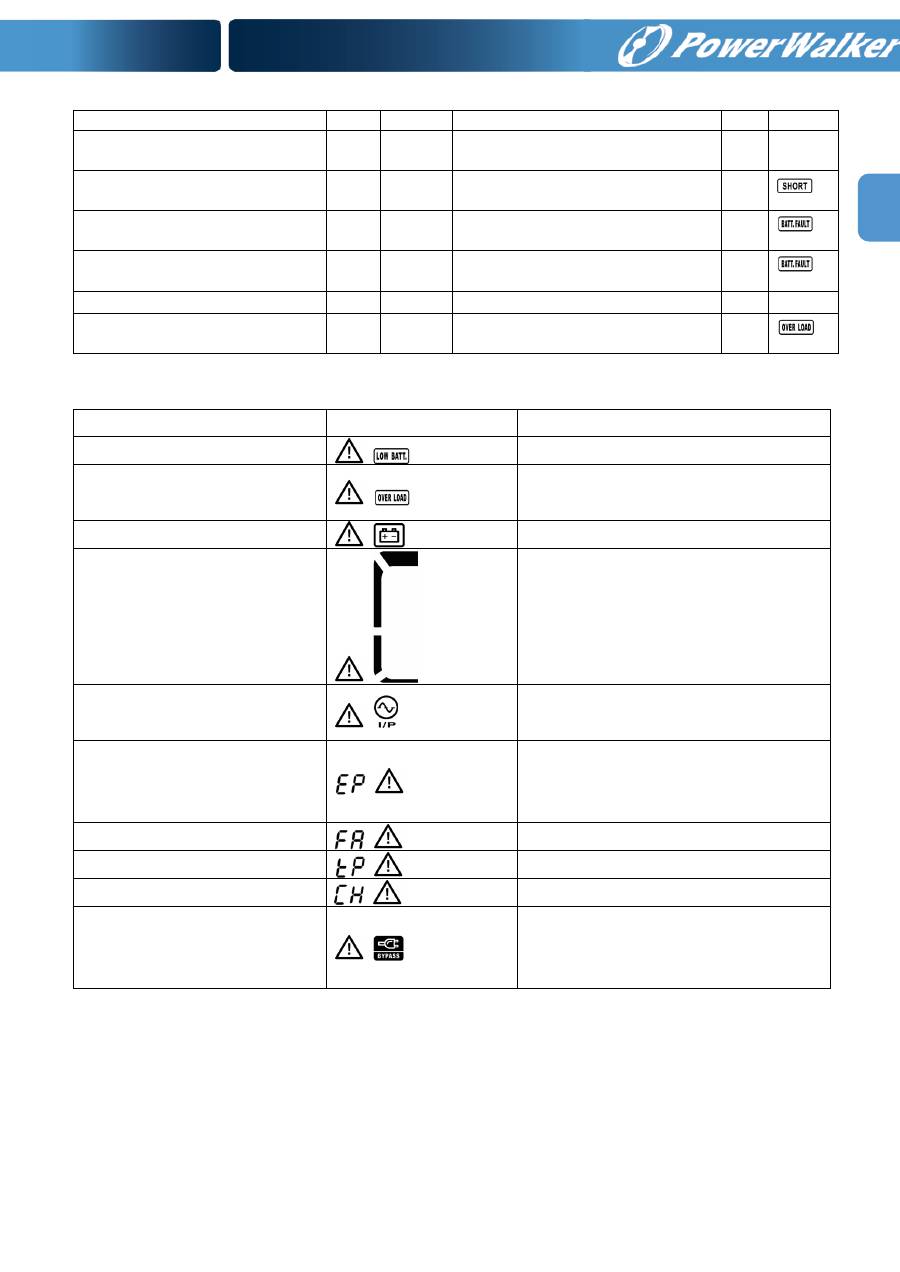

3.7.
Коды неисправностей
15
3.8.
Предупреждающий индикаторr
16

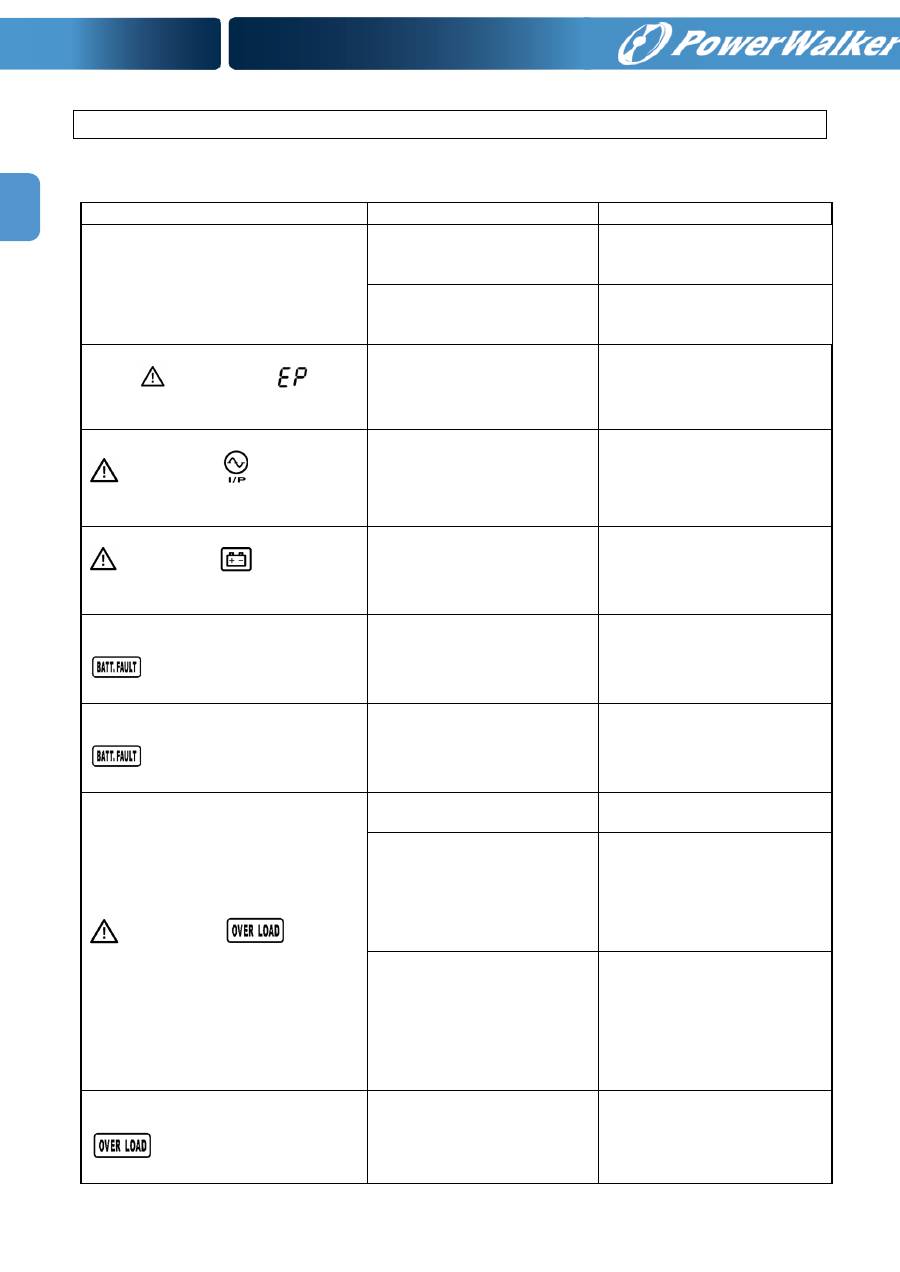

4.
Диагностика и устранение неисправностей
………………………... 17
5.
Хранение и техническое обслуживание
…………………………….. 18
6.
Технические характеристики
……...…………………………………… 19
2
RU
1.
Важное предупреждение о безопасности
Неукоснительно соблюдайте все предупреждения и инструкции, приведенные в
настоящем руководстве. Сохраните данное руководство в надежном месте и
внимательно прочтите следующие инструкции перед началом установки. Не
приступайте к работе с устройством, не ознакомившись должным образом с
информацией о безопасности и инструкциями по эксплуатации
1.1.
Транспортировка
Транспортируйте ИБП только в оригинальной упаковке (для защиты от ударов и
толчков).
1.2.
Подготовка
При перемещении ИБП из холода в тепло может произойти образование конденсата.
При установке ИБП должен быть полностью сухим. Необходимо подождать не
менее двух часов, чтобы ИБП адаптировался к температуре окружающей среды.
Не устанавливайте СБП вблизи воды или во условиях повышенной влажности.
Не допускайте воздействия на систему прямого солнечного света или не размещайте
ее рядом с источниками тепла.
Не закрывайте вентиляционные отверстия в корпусе ИБП.
1.3.
Установка
Не подключайте оборудование или устройства, которые могут привести к
перегрузке ИБП (например, лазерные принтеры).
Прокладывайте провода таким образом, чтобы никто не мог наступить на них
или споткнуться об них.
Не подключайте к ИБП такие устройства как фены.
ИБП может использоваться любыми лицами и не требует предварительной
подготовки.
Подключайте ИБП только к заземленной ударопрочной розетке, удобно и
близко расположенной к ИБП.
Для подключения ИБП к ударопрочной розетке используйте только провода,
соответствующие требованиям VDE (Общество немецких электриков) и
имеющие маркировку CE (например, провод для подключения питания к
компьютеру).
Для подключения нагрузки к системе ИБП используйтен только провода,
соответствующие требованиям VDE (Общество немецких электриков) и
имеющие маркировку CE.
При установке данного оборудования убедитесь в том, что сумма токов утечки
ИБП с подключенным пользовательским оборудованием не превышает 3,5 мА.
1.4.
Эксплуатация
Не отключайте во время работы сетевой кабель ИБП или розетку
(ударопрочную), поскольку это может привести к исчезновению защитного
заземления ИБП и всех подключенных к ней нагрузок.
Система ИБП оснащена своим собственным внутренним источником питания
(аккумуляторные батареи). Выходные разъемы ИБП или клеммная колодка
могут находиться под напряжением даже в том случае, если система ИБП не
подключена к розетке.
Чтобы полностью отключить систему ИБП, сначала нажмите кнопку OFF/Enter
для отключения от сети.
Не допускайте попадания жидкостей или посторонних предметов внутрь
корпуса ИБП.
3
RU
1.5.
Техническое обслуживание, ремонт и диагностика
Система ИБП работает под высоким напряжением. Ремонт должен
выполняться только квалифицированными специалистами.
Осторожно
‐
имеется опасность поражения электрическим током. Даже после
отключения блока от сети электропитания (сетевой розетки помещения)
элементы внутри системы остаются подключенными к аккумулятору, находятся
под напряжением и представляют опасность.
Перед выполнением ремонта и/или технического обслуживания отключите
батареи и убедитесь в том, что система обесточена, и опасное напряжение
отсутствует на выходных контактах конденсаторов (например, конденсаторов
шины).
Замену аккумуляторов и операции осмотра могут производить только
специалисты, знакомые с аккумуляторами, и при условии соблюдения правил
техники безопасности. Людям, не имеющим специального разрешения,
необходимо держаться как можно дальше от аккумуляторов.
Осторожно
‐
имеется опасность поражения электрическим током. Контур
батареи не защищен от входного напряжения. Между контактами и землей
может возникнуть опасное напряжение. Прежде, чем коснуться устройства,
убедитесь в отсутствии высокого напряжения!
Аккумуляторы могут служить причиной удара электрическим напряжением и
обладают сильным током короткого замыкания. Работая с аккумуляторами,
принимайте меры предосторожности, описанные ниже, и прочие необходимые
меры:
Снимайте наручные часы, кольца и прочие металлические предметы
Пользуйтесь только инструментами с изолированными рукоятками.
Заменяйте аккумуляторы изделиями того же типа и в том же количестве.
Не пытайтесь утилизировать аккумуляторы, сжигая их. Это может привести к
взрыву аккумулятора.
Не вскрывайте и не уничтожайте аккумуляторы. Утечка электролита может
вызвать повреждения кожу и глаза. Кроме того, электролит может быть
токсичен.
Во избежание возникновения пожара, заменяйте плавкие предохранители
только на предохранители аналогичного типа с такими же параметрами.
Не разбирайте систему ИБП.
4
RU
2.
Установка и настройка
ПРИМЕЧАНИЕ:
Перед установкой осмотрите устройство. Проверьте комплектность и
убедитесь в том, что никакие элементы не повреждены. Храните упаковку в надежном
месте для повторного использования в будущем.
ПРИМЕЧАНИЕ:
Существует два различных типа сетевых ИБП: стандартные и
длительного использования. См. таблицу ниже.
Модель
Тип
Модель
Тип
1K
Стандартный
1K-L
Длительного
использования
2K
2K-L
3K
3K-L
2.1.
Вид задней панели
1K(L) & 2K(L)
3K(L)
1.
Программируемые выходы: подключение некритической нагрузки.
2.
Выходные контакты: подключение критическое нагрузки.
3.
Входной переменный ток
4.
Автоматический выключатель на входе
5.
Защита от перенапряжений для сети/факса/модема
6.
Разъем аварийного отключения питания (ЕРО)
7.
Коммуникационный порт USB
8.
Коммуникационный порт RS
‐
232
9.
Разъем сетевого протокола SNMP
10.
Подключение внешней батареи (только для модели L)
2.2.
Для монтажа в стойку ИБП
Данный ИБП может быть установлен в 19 "стойки шасси.
Пожалуйста, следуйте
приведенным ниже, чтобы установить ИБП.
Шаг 1
Шаг 2
5
RU
2.3.
Настройка ИБП

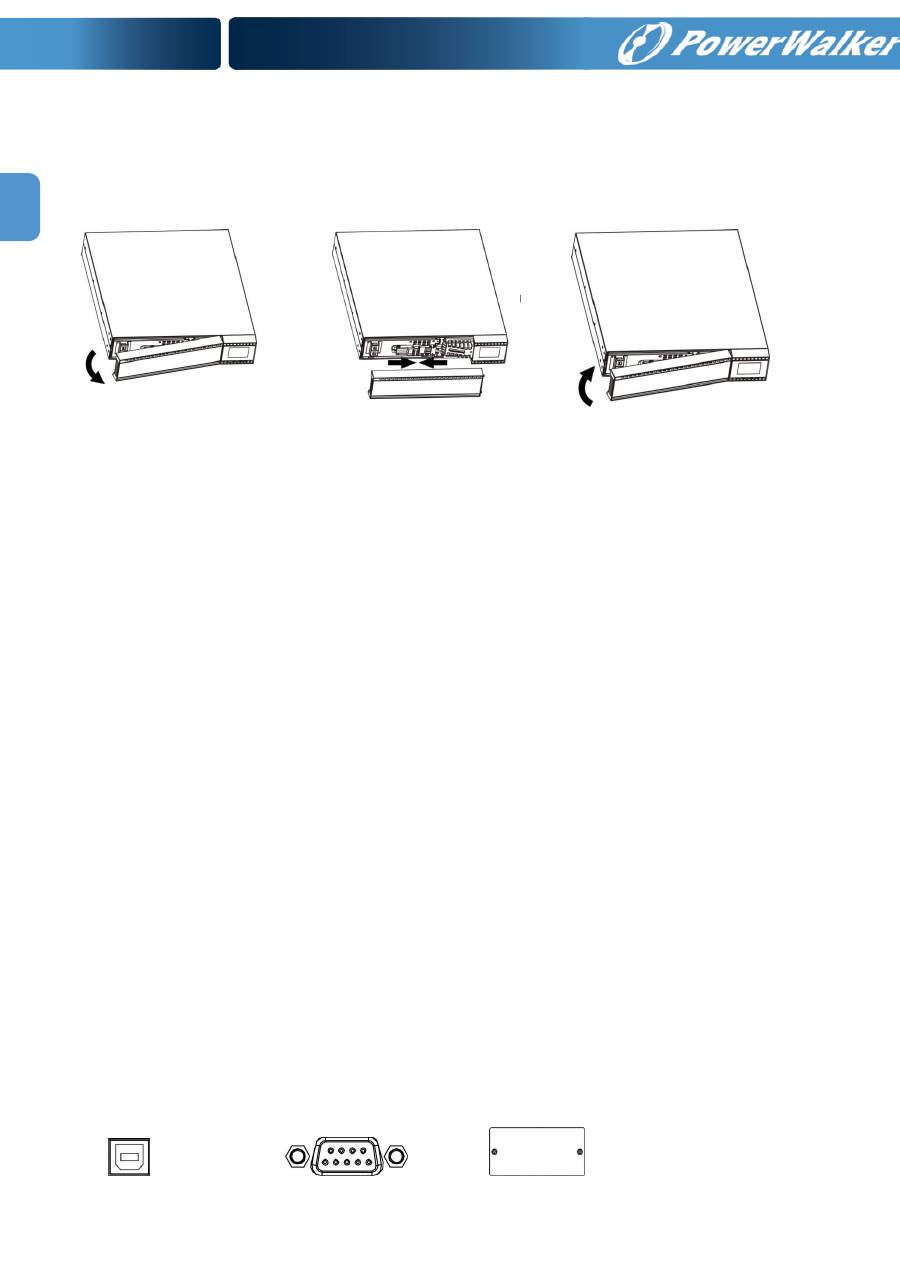

Шаг 1: Подключение провода батареи
Для вопросов безопасности, ИБП выходит с завода с батареей кабели отключены.
Перед установкой ИБП, пожалуйста, следуйте ниже шагов, чтобы повторно подключить
провода батареи в первую очередь.
Шаг 1
Шаг 2
Шаг 3
Снимите переднюю панель
Подключение входа
переменного тока и вновь
соединить провода
аккумулятора.
Поместите переднюю панель
устройства.
Шаг 2: подключение UPS на входе
Подключайте ИБП только к двухполюсной заземленной розетке с 3 контактами.
Старайтесь не пользоваться удлинителями.
Для моделей 208/220/230/240В перем. тока: Шнур питания поставляется в комплекте
с ИБП
Для моделей 110/115/120/127В перем. тока: Шнур питания поставляется в комплекте
с ИБП. Входной разъем NEMA 5
‐
15P
для моделей 1K и 1K-L, NEMA 5
‐
20P
для
моделей 2K и 2K-L
Примечание:
Для низковольтных моделей
: Проверьте, не загорается ли индикатор
ошибки подключения на ЖК
‐
дисплее. Он загорается в случае подключения ИБП к
сетевой розетке с неправильной схемой проводки (см. раздел "Диагностика и
устранение неисправностей").
Шаг 3: подключение UPS на выходе
Существует два типа выходных гнезд: программируемые выходы и общие выходы.
программируемые выходы используются для подключения некритических нагрузок, а
общие выходы
‐
для подключения критических нагрузок. В случае отказа в сети
питания, можно увеличить время резервного питания критических устройств за счет
сокращения времени резервного питания для некритических нагрузок
.
Для проводки входных или выходных контактов необходимо выполнить следующие
действия:
a
) Снимите крышку клеммной колодки
b
) Рекомендуется использовать шнур питания AWG14 или 2,1 мм
2
.
Рекомендуется
использовать шнур питания AWG12
‐
10 или 3,3 мм
2
‐
5,3 мм
2
типа NEMA.
c
) По завершении проводки проверьте надежность соединений.
d
) Установите на место крышку задней панели.
Шаг 4: Подключение коммуникаци
й
Коммуникационный порт:
Порт USB Порт RS-232 Разъем сетевого протокола
6
RU
Для автоматического мониторинга включения/выключения и состояния ИБП подключите
один конец коммуникационного кабеля к порту USB/RS
‐
232, а другой конец
‐
к
коммуникационному разъему на компьютере. С помощью программного обеспечения
для мониторинга, вы можете программировать время включения/выключения ИБП и
осуществлять мониторинг его состояния на ПК.
ИБП оборудован разъемом для сетевой карты SNMP или AS400. Установка карты SNMP
или AS400 в ИБП позволяет воспользоваться расширенными возможностями
коммуникаций и мониторинга.
Примечание: порты USB и RS
‐
232 не могут использоваться одновременно.
Шаг 5: Сетевое подключение
Порт для подключения функции защиты от перенапряжений сети/факса/модема
Подключите единый провод модема/телефона/факса к выходу “IN” с защитой от
перенапряжений, расположенному на задней панели ИБП. Подключите выходной
разъем “OUT” к оборудованию с помощью другого провода модема/факса/телефона.
Шаг 6: Включение и выключение функции аварийного отключения питания (EPO)
Для нормальной работы ИБП контакты 1 и 2 должны быть соединены между собой.
Чтобы включить функцию аварийного отключения питания, разомкните провод между
контактами 1 и 2.
Шаг 7: Включение ИБП
Для включения ИБП удерживайте нажатой в течение двух секунд кнопку ON/Mute на
передней панели.
Примечание
: Батарея достигает полной зарядки в течение первых пяти часов
работы в стандартном режиме. В течение периода зарядки батарея работает не на
полную мощность.
Шаг 8: Установка программного обеспечения
Для оптимальной защиты компьютера установите программное обеспечение ИБП для
мониторинга, чтобы полностью завершить настройку выключения ИБП. Для этого можно
установить прилагаемый компакт
‐
диск в CD
‐
ROM
для установки программного
обеспечения для мониторинга. В противном случае, выполните следующие шаги для
загрузки и установки программного обеспечения для мониторинга через Интернет:
1. Зайдите на веб
‐
сайт
http://www.power-software-download.com/software.html
2. Щелкните значок программного обеспечения ViewPower и выберите свою ОС для
загрузки программного обеспечения.
3. Следуйте инструкциям на экране для установки программного обеспечения.
4. После перезагрузки компьютера в системной области возле часов появится
оранжевый значок программного обеспечения для мониторинга.
Шаг 9: Подключение внешней батареи
(только для моделей длительного использования)
Для подключения внешней батареи см. таблицу ниже.
Для работы ИБП в обычном
режиме эти контакты должн
7
RU
2.4.
Замена батареи
ВНИМАНИЕ:
Данный ИБП оснащен внутренней батареи и пользователь может
заменить батареи без отключения ИБП или подключенных нагрузок (горячей замены
батарей). Замена является безопасной процедурой, без опасности поражения
электрическим током.
ВНИМАНИЕ!
Пожалуйста, соблюдайте все предупреждения, предостережения и
примечания перед заменой батарей.
Примечание:
Если батарея отсоединена, оборудование незащищенный от перебоев в
подаче электроэнергии
.
Шаг 1
Шаг 2
Шаг 3
Снимите переднюю панель
Отсоедините провода
батареи.
Вытащить аккумулятор поле,
удалив два винта на передней
панели
Шаг 4
Шаг 5
Шаг 7
Снимите верхнюю крышку
батарейного блока и
замените батареи внутри.
После замены батареи,
положил обратно батарейный
блок на своем первоначальном
месте и закрепите его крепко.
Снова подключите провода
батареи.
8
RU
Шаг 8
Поместите переднюю панель устройства.
2.5.
Аккумулятор монтажный комплект (Дополнительно)
ПРИМЕЧАНИЕ:
Пожалуйста, первая батарея комплект для монтажа перед установкой
его внутри ИБП. Пожалуйста, выберите правильную процедуру установки.
комплект 2 батарей
Шаг
1:
Удалить клейкие ленты.
Шаг 2: Соедините все клеммы батареи, в
соответствии со следующим диаграмме
Шаг 3: Поместите собранный батареи на
одной стороне пластиковой оболочки.
Шаг 4: Обложка другой стороне пластиковой
оболочке, как показано ниже диаграмме. Затем
аккумулятор установлен правильно.
клейкие ленты
9
RU
комплект 4 батарей
Шаг
1: Удалить клейкие ленты.
Шаг 2: Соедините все клеммы батареи, в
соответствии со следующим диаграмме
Шаг 3: Поместите собранный батареи на
одной стороне пластиковой оболочки.
Шаг 4: Обложка другой стороне пластиковой
оболочке, как показано ниже диаграмме. Затем
аккумулятор установлен правильно.
комплект 6 батарей
Шаг
1: Удалить клейкие ленты.
Шаг 2: Соедините все клеммы батареи, в
соответствии со следующим диаграмме
Шаг 3: Поместите собранный батареи на
одной стороне пластиковой оболочки.
Шаг 4: Обложка другой стороне пластиковой
оболочке, как показано ниже диаграмме. Затем
аккумулятор установлен правильно.
клейкие
ленты
клейкие ленты
клейкие ленты
клейкие
ленты
10
RU
3.
Управление
3.1.
Управление кнопками
Кнопка
Функция
Кнопка ON/Mute
Включение ИБП: Чтобы включить ИБП, удерживайте нажатой
кнопку ON/Mute в течение 2 секунд.
Выключение сигнализации: Когда ИБП работает от батареи,
удерживайте нажатой эту кнопку в течение 5 секунд для
включения/выключения сигнализации. Это не применимо для
ситуаций, когда появляются ошибки или предупреждения..
Кнопка перемещения вниз: Нажмите эту кнопку для просмотра
предыдущих выбранных элементов в режиме настройки ИБП.
Переключение ИБП в режим самотестирования: Находясь в
режиме питания переменного тока, в экономичном режиме или в
режиме преобразователя, нажимайте одновременно кнопки
ON/Mute
в течение 5 секунд для перехода в режим
самотестирования ИБП.
Кнопка OFF/Enter
Выключение ИБП: Удерживайте нажатой эту кнопку в течение 2
секунд для выключения ИБП в режиме работы от батареи. ИБП
будет работать в ждущем режиме при стандартном питании или
перейдет в режим шунтирования, если включена функция
шунтирования.
Кнопка подтверждения: Нажмите эту кнопку для подтверждения
выбора в режиме настройки ИБП.
Кнопка Select
Переключение сообщения на ЖК
‐
дисплее: Нажмите эту кнопку,
чтобы изменить сообщение на ЖК
‐
дисплее на данные входного
напряжения, входной частоты, напряжения батареи, выходного
напряжения и выходной частоты. После 10
‐
секундной паузы
экран дисплей вернется в состояние по умолчанию.
Режим настройки: Удерживайте нажатой эту кнопку в течение 5
секунд для перехода в режим настройки ИБП, в то время, пока ИБП
находится в ждущем режиме или в режиме шунтирования
Кнопка перемещения вверх: Нажмите эту кнопку для просмотра
следующих выбранных элементов в режиме настройки ИБП
Кнопка ON/Mute
+ кнопка Select
Переключение в режим шунтирования: В обычном режиме питания
от сети нажимайте кнопки ON/Mute и Select одновременно в
течение 5 секунд. ИБП перейдет в режим шунтирования. Эти
действия не будут иметь результата, если входное напряжение
находится за пределами допустимого диапазона.
3.2.
ЖК
‐
дисплей
11
RU
Дисплей
Функция
Информация о времени резервного питания
Показывает время резервного питания в виде круговой диаграммы.
Показывает время резервного питания в цифрах.
H
: часы, M: минуты, S: секунды
Информация об ошибках
Показывает предупреждения и информацию о б ошибках.
I
Показывает предупреждения и коды ошибок; подробные описания
кодов приводятся в разделе 3
‐
5.
Отключение звука
Показывает, что сигнализация ИБП отключена
Информация о выходном напряжении и напряжении батареи
Показывает выходное напряжение, частоту или напряжение батареи.
В перем. тока: выходное напряжение, В пост. тока: напряжение батареи,
Гц: частота
Информация о нагрузке
Показывает уровень нагрузки: 0
‐
25%, 26
‐
50%, 51
‐
75% и 76
‐
100%.
Указывает на перегрузку.
Указывает на перегрузку или на короткое замыкание на выходе ИБП
Информация о программируемых выходах
Указывает на работу программируемых выходов.
Информация о режиме работы
Указывает на подключение ИБП к сети питания.
Указывает на работу от батареи
Указывает на работу обходного контура.
Указывает на работу в экономичном режиме.
Указывает на работу контура инвертора
Указывает на работу выхода
.
Информация о батарее
Показывает уровень заряда батареи: 0
‐
25%, 26
‐
50%, 51
‐
75% и
76
‐
100%.
Указывает на неисправность батареи
Указывает на низкий уровень заряда и низкую мощность батареи.
Информация о входном напряжении и напряжении батареи
Показывает входное напряжение, частоту или напряжение батареи.
В перем. тока: входное напряжение, В пост. тока: напряжение батареи, Гц:
частота на входе
12
RU
3.3.
Звуковая сигнализация
Режим работы от батареи
Сигнал подается каждые 4 секунды
Низкий заряд батареи
Сигнал подается каждую секунду
Перегрузка
Сигнал подается дважды каждую секунду
Отказ
Сигнал звучит постоянно
Режим шунтирования
Сигнал подается каждые 10 секунды
3.4.
Индикация на ЖК
‐
дисплее
Сокращение
Индикация на дисплее
Значение
ENA
Включить
DIS
Отключить
ESC
Выход
HLS
Высокий уровень потери
LLS
Низкий уровень потери
BAT
Батарея
CF
Конвертер
EP
EPO
FA
Вентилятор
TP
Температура
CH
Зарядное устройство
3.5.
Настройка ИБП
Существует три параметра настройки
ИБП.
Параметр 1: для альтернативных
программ. Существует 10
программ
настройки. См. таблицу ниже.
Параметры 2 и 3
‐
это параметры
настройки или значения для каждой
программы.
Параметр 1
Параметр 2
Параметр
3
13
RU
01:
Настройка выходного напряжения
Интерфейс
Настройка
Параметр 3: Выходное напряжение
Для моделей 200/208/220/230/240 В переменного тока
можно выбрать следующее значение выходного
напряжения:
200:
выходное напряжение составляет 200 В переменного тока
208:
выходное напряжение составляет 208 В переменного тока
220:
выходное напряжение составляет 220 В переменного тока
230:
выходное напряжение составляет 230 В переменного тока
240:
выходное напряжение составляет 240 В переменного тока
Для моделей 100/110/150/120/127 В переменного тока
можно выбрать следующее значение выходного
напряжения:
100:
выходное напряжение составляет 100 В переменного тока
110:
выходное напряжение составляет 110 В переменного тока
115:
выходное напряжение составляет 115 В переменного тока
120:
выходное напряжение составляет 120 В переменного тока
127:
выходное напряжение составляет 127 В переменного тока
02:
Включение/выключение частотного преобразователя
Интерфейс
Настройка
Параметры 2 и 3:
Включение или выключение режима
преобразователя. Можно выбрать один из следующих двух
вариантов:
CF ENA:
режим преобразователя включен
CF DIS:
режим преобразователя выключен
03:
Настройка выходной частоты
Интерфейс
Настройка
Параметры 2 и 3: Настройка выходной частоты.
Настройка исходной частоты в режиме работы от батареи:
BAT 50:
выходная частота составляет 50 Гц
BAT 60:
выходная частота составляет 60 Гц
При включенном режиме преобразователя можно выбрать
следующие значения выходной частоты:
CF 50:
выходная частота составляет 50 Гц
CF 60:
выходная частота составляет 60 Гц
04:
Включение/выключение экономичного режима
Интерфейс
Настройка
Параметр 3:
Включение или выключение функции
экономичного режима. Можно выбрать один из следующих
двух вариантов:
ENA:
Включение экономичного режима
DIS:
Экономичный режим отключен
05:
Настройка диапазона напряжения в экономичном режиме
Интерфейс
Настройка
Параметры 2 и 3:
Для настройки точки максимально высокого
напряжения и низкого напряжения в экономичном режиме
воспользуйтесь кнопками перемещения вверх и вниз.
HLS:
Напряжение при высоких потерях в экономичном режиме
для параметра 2.
Для моделей 200/208/220/230/240 В переменного тока диапазон
настройки параметра 3 составляет от +7 В до +24 В номинального
напряжения.
Для моделей 100/110/115/120/127 В переменного тока диапазон
настройки параметра 3 составляет от +3 В до +12 В номинального
14
RU
напряжения.
LLS:
Напряжение при низких потерях в экономичном режиме для
параметра 2.
Для моделей 200/208/220/230/240 В переменного тока диапазон
настройки параметра 3 составляет от
‐
7 В до
‐
24 В номинального
напряжения.
Для моделей 100/110/115/120/127 В переменного тока диапазон
настройки параметра 3 составляет от
‐
3 В до
‐
12 В номинального
напряжения.

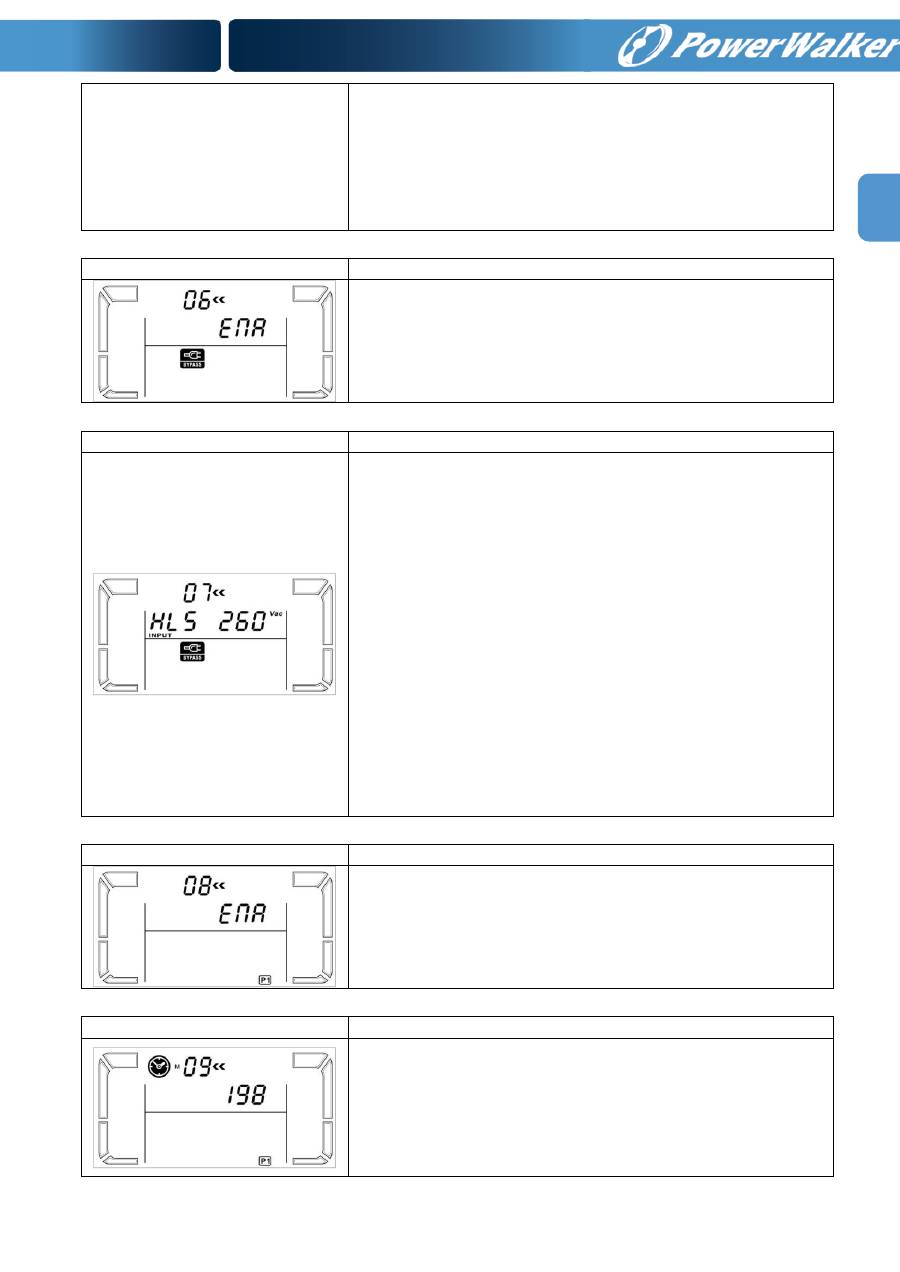

06:
Включение/выключение режима шунтирования при выключенном ИБП
Интерфейс
Настройка
Параметр 3:
Включение или выключение функции
шунтирования. Можно выбрать один из следующих двух
вариантов:
ENA:
Функция шунтирования включена
DIS:
Функция шунтирования выключена
07:
Настройка диапазона напряжения в режиме шунтирования
Интерфейс
Настройка
Параметры 2 и 3:
Для настройки точки максимально
высокого напряжения и низкого напряжения в режиме
шунтирования воспользуйтесь кнопками перемещения
вверх и вниз.
HLS:
Точка максимального напряжения в режиме
шунтирования
Для моделей 200/208/220/230/240 В перем. тока:
230
‐
264:
настройка точки максимального напряжения для
параметра 3
‐
от 230 В до 264 В перем. тока
Для моделей 100/110/115/120/127 В перем. тока:
120
‐
132:
настройка точки максимального напряжения для
параметра 3
‐
от 120 В до 132 В перем. тока
LLS:
Точка минимального напряжения в режиме
шунтирования
Для моделей 200/208/220/230/240 В перем. тока:
170
‐
220:
настройка точки минимального напряжения для
параметра 3
‐
от 170 В до 220 В перем. тока
Для моделей 100/110/115/120/127 В перем. тока:
85
‐
115:
настройка точки минимального напряжения для
параметра 3
‐
от 85 В до 115 В перем. тока
.
08:
Включение/выключение программируемых выходов
Интерфейс
Настройка
Параметр 3:
Включение или выключение
программируемых выходов.
ENA:
Программируемые выходы включены
DIS:
Программируемые выходы выключены
09:
Настройка программируемых выходов
Интерфейс
Настройка
Параметр 3:
настройка предельных значений времени
резервного питания для программируемых выходов.
0
‐
999:
настройка предельных значений времени
резервного питания в минутах от 0 до 999 для
программируемых выходов, используемых для
подключения некритических устройств в режиме работы от
батареи.
15
RU
10:
Настройка общих выходов (критическое нагрузки)
Интерфейс
Настройка
Параметр 3:
настройка предельных значений времени
резервного питания для общих выходов.
0
‐
999:
настройка предельных значений времени
резервного питания в минутах от 0 до 999 для общих
выходов, используемых для подключения критическое
устройств в режиме работы от батареи.
0:
Если значение равно "0", резервное время будет только
10 секунд.
999:
Если значение равно "999", Настройка во резервное
время отключен. настройка во резервное время отключен.
00:
Выйдите из настроек
3.6.
Описание рабочего режима
Рабочий режим
Описание
ЖК
‐
дисплей
Сетевой режим
Когда входное напряжение находится в
пределах допустимого диапазона, ИБП
обеспечивает ровное и стабильное питание
переменного тока на выходе. Кроме того, в
режиме работы ИБП от сети осуществляется
зарядка батареи.
Экономичный
режим
Энергосберегающий режим:
Когда входное напряжение находится в
стабильных пределах, ИБП осуществляет
шунтирование в целях энергосбережения.
Режим
преобразовател
я частот
Когда входные частоты находятся в
диапазоне 40
‐
70 Гц, для ИБП может быть
установлена постоянная выходная частота
50
‐
60 Гц. При этом ИБП все равно будет
получать питание от батареи.
Режим работы от
батареи
Если входные частоты выходят за пределы
допустимого диапазона или если происходит
сбой
питания
либо
сигнализация
срабатывает каждые 4 секунды, ИБП
переходит в режим резервного питания от
батареи.
Режим
шунтирования
Если входное напряжение находится в
пределах
допустимого
диапазона,
но
имеется перегрузка, ИБП переходит в режим
шунтирования либо режим шунтирования
можно настроить на передней панели.
Звуковая сигнализация срабатывает каждые
10
секунд.
Ждущий режим
ИБП выключен, и питание от него не
поступает, но при этом батарея продолжает
заряжаться.
16
RU
3.7.
Коды неисправностей
Неисправность
Код Значок Неисправность
Код Значок
Сбой запуска шины
01
x
Низкий уровень напряжения
инвертора
13
x
Перегрузка шины
02
x
Недостаточное выходное
напряжение инвертора
14
Недостаточная нагрузка шины
03
x
Слишком высокое напряжение
батареи
27
Дисбаланс шины
04
x
Слишком низкоенапряжение
батареи
28
Сбой плавного запуска шины
11
x
Превышение температуры.
41
x
Высокое напряжение
инвертора
12
x
Перегрузка
43
3.8.
Предупреждающий индикатор
Предупреждение
Значок (мигающий)
Сигнализация
Низкий заряд батареи
Сигнал подается каждую секунду
Перегрузка
Сигнал подается дважды каждую
секунду
Батарея не подключена
Сигнал подается каждую секунду
Избыточная зарядка
Сигнал подается каждую секунду
Ошибка проводки на месте
установки
Сигнал подается каждую секунду
Включена функция
аварийного отключения
питания (EPO)
Сигнал подается каждую секунду
Сбой вентилятора
Сигнал подается каждую секунду
Превышение температуры
Сигнал подается каждую секунду
Сбой зарядного устройства
Сигнал подается каждую секунду
Превышение диапазона
напряжения в режиме
шунтирования
Сигнал подается каждую секунду
17
RU
4.
Диагностика и устранение неисправностей
В случае неправильной работы системы ИБП воспользуйтесь приведенной ниже
таблицей для диагностики и устранения неисправности.
Проявление
Возможная причина
Решение
Отсутствует индикация и
срабатывает сигнализация,
несмотря на то, что питание от
сети подается нормально.
Неправильно одключено
питание переменного тока.
Проверьте надежность
подключения шнура
питания к розетке.
питание переменного тока
подается на выходной
разъем ИБП.
Правильно подключите
шнур питания источнику
питания переменного тока.
На ЖК
‐
дисплее мигает
значок
и код ошибки
, игнализация срабатывает
каждую секунду.
включена функция
аварийного отключения
(ЕРО).
Для выключения ункции
аварийного отключения
(ЕРО) установите контур в
замкнутое положение.
На ЖК
‐
дисплее мигает значок
и индикация
,
сигнализация срабатывает
каждую секунду.
Линейные и нулевые
провода на входе ИБП
подключены наоборот.
Переверните сетевую
розетку на 180°, а затем
подключите ИБП.
На ЖК
‐
дисплее мигает значок
и индикация
,
сигнализация срабатывает
каждую секунду.
Неправильно подключена
внешняя или внутренняя
батарея.
Проверьте правильность
подключения батареи.
Появляется код ошибки 27 и на
ЖК
‐
дисплее загорается значок
, непрерывно звучит
сигнализация.
Слишком высокое
напряжение батареи или
зарядное устройство
неисправно.
Обратитесь к поставщику.
Появляется код ошибки 28 и на
ЖК
‐
дисплее загорается значок
, непрерывно звучит
сигнализация.
Слишком низкое
напряжение батареи или
зарядное устройство
неисправно.
Обратитесь к поставщику.
На ЖК
‐
дисплее мигает значок
и индикация
,
сигнализация срабатывает
каждую секунду.
Перегрузка ИБП
Удалите избыточную
нагрузку на выходе ИБП.
Перегрузка ИБП.
Устройства, подключенные
к ИБП, получают питание
непосредственно от
электрической сети через
шунтирование.
Удалите избыточную
нагрузку на выходе ИБП.
После нескольких
перегрузок ИБП
блокируется в режиме
шунтирования.
Подключенные устройства
получают питание
непосредственно от сети.
Сначала удалите
избыточную нагрузку на
выходе ИБП. Затем
выключите и перезагрузите
ИБП.
Появляется код ошибки 43 и на
ЖК
‐
дисплее загорается значок
, непрерывно звучит
сигнализация.
ИБП выключается
автоматически в
результате перегрузки на
выходе.
Удалите избыточную
нагрузку на выходе ИБП и
перезагрузите его.
18
RU
Проявление
Возможная причина
Решение
Появляется код ошибки 14 и на
ЖК
‐
дисплее загорается значок
, непрерывно звучит
сигнализация.
ИБП выключается
автоматически в
результате короткого
замыкания на выходе.
Проверьте проводку на
выходе и наличие короткого
замыкания подключенных
устройств.
На ЖК
‐
дисплее появляется код
ошибки 1, 2, 3, 4, 11, 12, 13 и 41,
непрерывно звучит сигнализация.
Внутренний сбой ИБП. Это
может привести к двум
возможным результатам:
1. Нагрузка будет
продолжать получать
питание, но
непосредственно от сети
через шунтирование.
2. Питание перестанет
подаваться на
подключенные устройства.
Обратитесь к поставщику.
Время резервного питания от
батареи меньше номинального
значения
Батареи заряжены не
полностью.
Зарядите батареи в
течение 5 часов, а затем
проверьте их емкость. Если
неисправность
сохраняется, обратитесь к
поставщику.
Батареи неисправны
Обратитесь к поставщику
или замените батареи.
На ЖК
‐
дисплее мигает значок
и код ошибки
,
сигнализация срабатывает
каждую секунду.
Вентилятор заблокирован
или неисправен
Проверьте состояние
вентиляторов и сообщите
об этом поставщику!
5.
Хранение и техническое обслуживание
Эксплуатация
ИБП не содержит частей, обслуживаемых пользователем. По окончании срока службы
(3~5 лет при температуре 25°C) батареи необходимо заменить. Обратитесь к
поставщику.
Хранение
Перед постановкой на хранение зарядите ИБП в течение 5 часов. Храните ИБП в
вертикально в накрытом виде, в сухом и прохладном месте. Во время хранения
заряжайте батарею в соответствии со следующей таблицей:
Температура хранения
Частота зарядки
Продолжительность
зарядки
-25°C - 40°C
Раз в 3 месяца
1
‐
2 часа
40°C - 45°C
Раз в 2 месяца
1
‐
2 часа
Предайте отработавшую батарею в пункт утилизации или отправьте
поставщику в упаковке от новой батареи.
19
RU
6.
Технические характеристики
МОДЕЛЬ
1000
1500
2000
3000
ЕМКОСТЬ*
1000
ВА / 800 Вт
1500
ВА / 1200 Вт
2000
ВА / 1600 Вт
3000
ВА / 2400 Вт
ВХОДНЫЕ ХАРАКТЕРИСТИКИ
Диапазон
Допустимых
значений
напряжения
Передача низкого
напряжения
80
В перем. тока / 70 В перем. тока / 60 В перем. тока / 50 В перем. тока ± 5 % or 160 В
перем. тока / 140 В перем. тока / 120 В перем. тока / 110 В перем. тока ± 5 %
(на основе нагрузки в процентах: 100%
‐
80 % / 80 %
‐
70 % / 70
‐
60 % / 60 %
‐
0)
Возврат низкого
напряжения
85
В перем. тока / 77 В перем. тока / 65 В перем. тока / 55 В перем. тока ± 5 % or 170 В
перем. тока / 150 В перем. тока / 130 В перем. тока / 120 В перем. тока ± 5 %
Передача высокого
напряжения
150
В перем. тока ± 5 % или 300 В перем. тока ± 5 %
Возврат высокого
напряжения
145
В перем. тока ± 5 % или 290 В перем. тока ± 5 %
Частотный диапазон
45
Гц ~ 55 Гц или 56 Гц ~ 65 Гц
Фаза
Одна фаза с заземлением
Коэффициент полезного действия
≧
0,99 при 200
‐
230 В перем. тока или 100
‐
120 В перем. тока
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
Выходное напряжение
200/
208/220/230/240 В перем. тока или 100/110/115/120/127 В перем. тока
Регулировка напряжения напряжения
перем. тока
± 1
% (режим работы от батареи)
Частотный диапазон
(синхронизированный диапазон)
48 ~ 52
Гц или 58 ~ 62 Гц
Частотный диапазон (режим работы
от батареи)
50 Гц ± 0,2 Гц или 60 Гц ± 0,2 Гц
Текущий коэффициент пиковой
импульсной нагрузки
3:1
Гармонические искажения
≦
2
% полный коэффициент гармоник (линейная нагрузка)
8 %
(макс.)
(Режиме работы от батарей, прежде чем закрыть )
Время
перехода
из режима питания
переменного тока в режим
работы от батареи
Ноль
Из режима инвертера в
Режим унтирования
4 мс (станд.)
Колебания (в режиме работы от
батареи)
Чистая синусоида
ЭФФЕКТИВНОСТЬ
Режим питания от сети переменного
тока
85%
88%
Режим работы от батареи
83%
85%
АККУМУЛЯТОР
Стандартна
я модель
Тип батареи
12
В / 7 Ач
12
В / 9 Ач
12
В / 7 Ач
12
В / 9 Ач
Число
3
3
6
6
Время зарядки
восстановление до 90% за 4 часа (станд.)
Ток зарядки
1,0 A (макс.)
Напряжение зарядки
41,0 В пост. тока ± 1%
82,1 В пост. тока ± 1%
82,1 В пост. тока ± 1%
Модель для
длительного
использован
ия
Тип и число батарей
В зависимости от емкости внешних батарей
Ток зарядки
8,0 A (макс.)
Напряжение зарядки
41,0 В пост. тока ± 1%
82,1 В пост. тока ± 1%
82,1 В пост. тока ± 1%
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Корпус типа
"башня"
Габаритные размеры,
ГxШxВ (мм)
480 x 438 x 88
600 x 438 x 88
600 x 438 x 88
Вес нетто (кг)
18.4
18.5
25.7
29
Корпус для
установки в
стойку
Габаритные размеры,
ГxШxВ (мм)
480 x 438 x 88
600 x 438 x 88
600 x 438 x 88
Вес нетто (кг)
11.3
10.7
14.6
14.8
ВНЕШНИЕ УСЛОВИЯ
Влажность
20
‐
90 % рт. ст. при температуре 0
‐
40°C
(без образования конденсата)
Уровень шума
Менее 50 дБА на 1 метр
УПРАВЛЕНИЕ
Сетевой разъем RS
‐
232
или USB
Поддержка Windows® 2000/2003/XP/Vista/2008/ 7, Linux, Unix и MAC
Дополнительный протокол SNMP
Управление мощностью с помощью сетевого клиента SNMP и веб
‐
браузера
*
Способность понижения номинальных значений до 60% в режиме частотного преобразователя и 80% при регулировке
выходного напряжения до 200/208 В перем. тока.
