1
PT
INDICE
1. Aviso importante de securança
………………………………………....... 2
1.1.
Transporte
2
1.2.
Preparação
2
1.3.
Instalação
2
1.4.
Funcionamento
2
1.5.
Manutenção e reparação
3
2. Instalação y configuração
…………………………………………............ 4
2.1.
Vista traseira
4
2.2.
Montagem do SAI em Rack
4
2.3.
Configuração do SAI
5
2.4.
Substituição da bateria
7
2.5.
Montagem do Kit de baterias (opcional)
8
3.Operaçõ es
……………………………………………………………………... 10
3.1.
Botões de funcionamento
10
3.2.

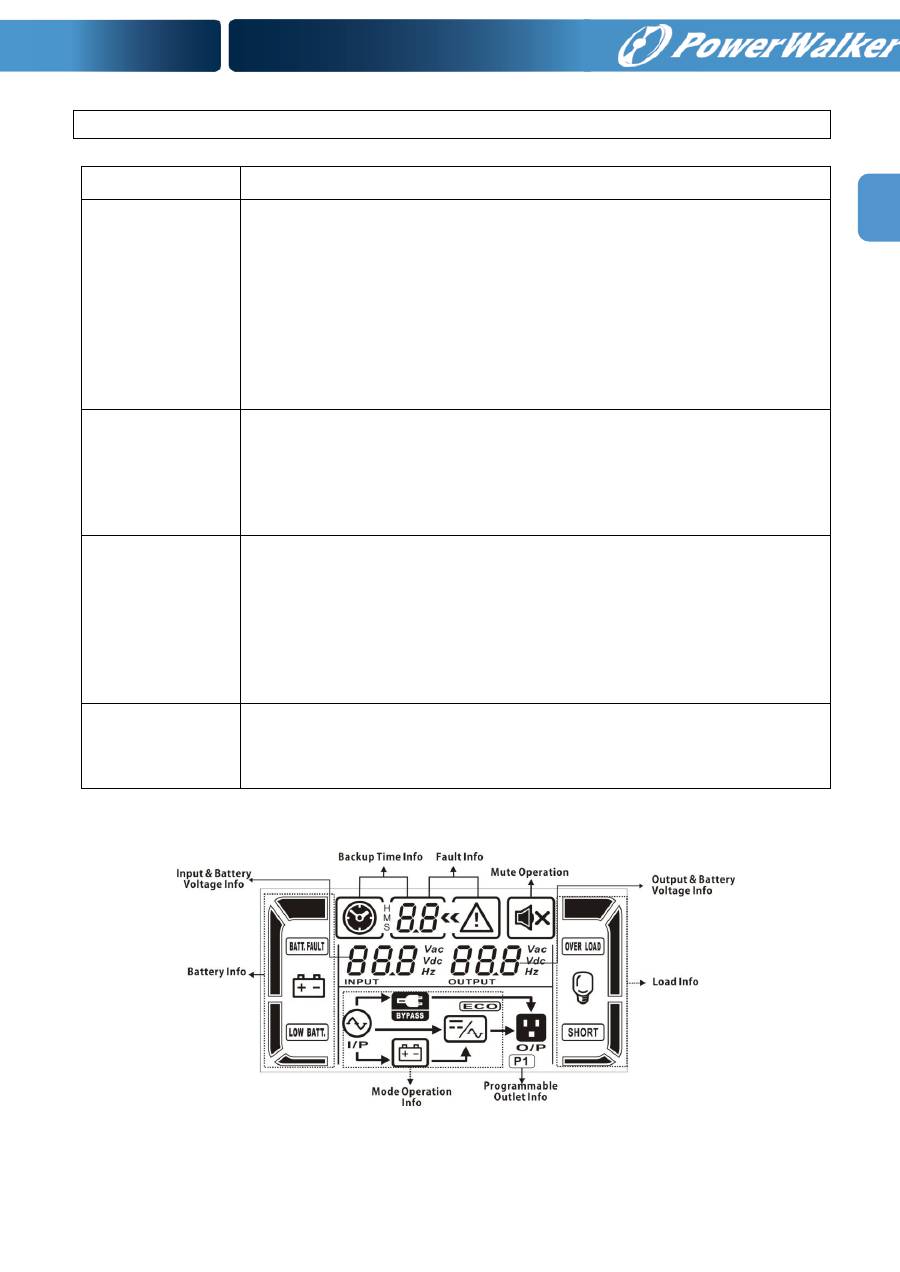

Painel LCD
10
3.3.
Alarme acústico
12
3.4.

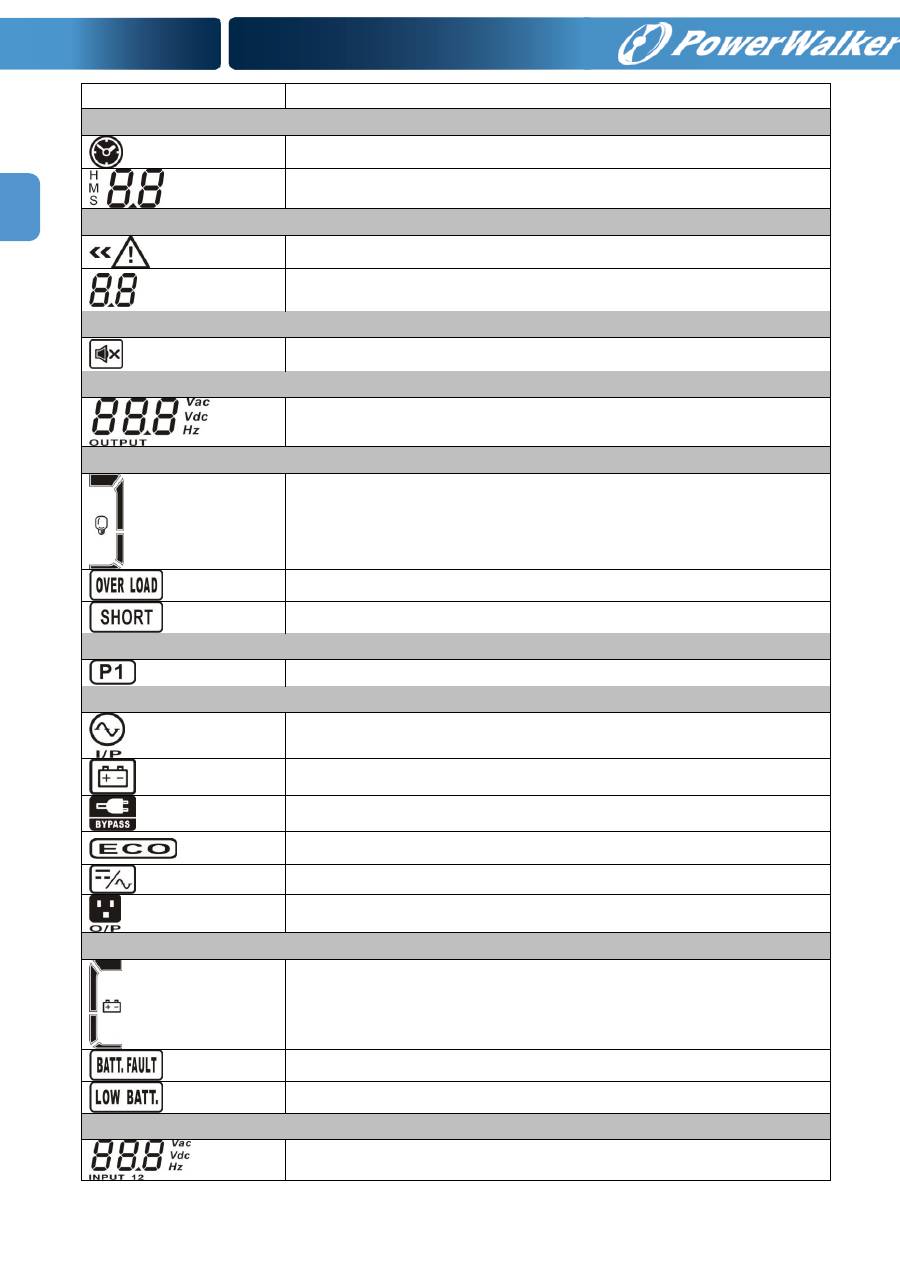

Indicação do display LCD
12
3.5.

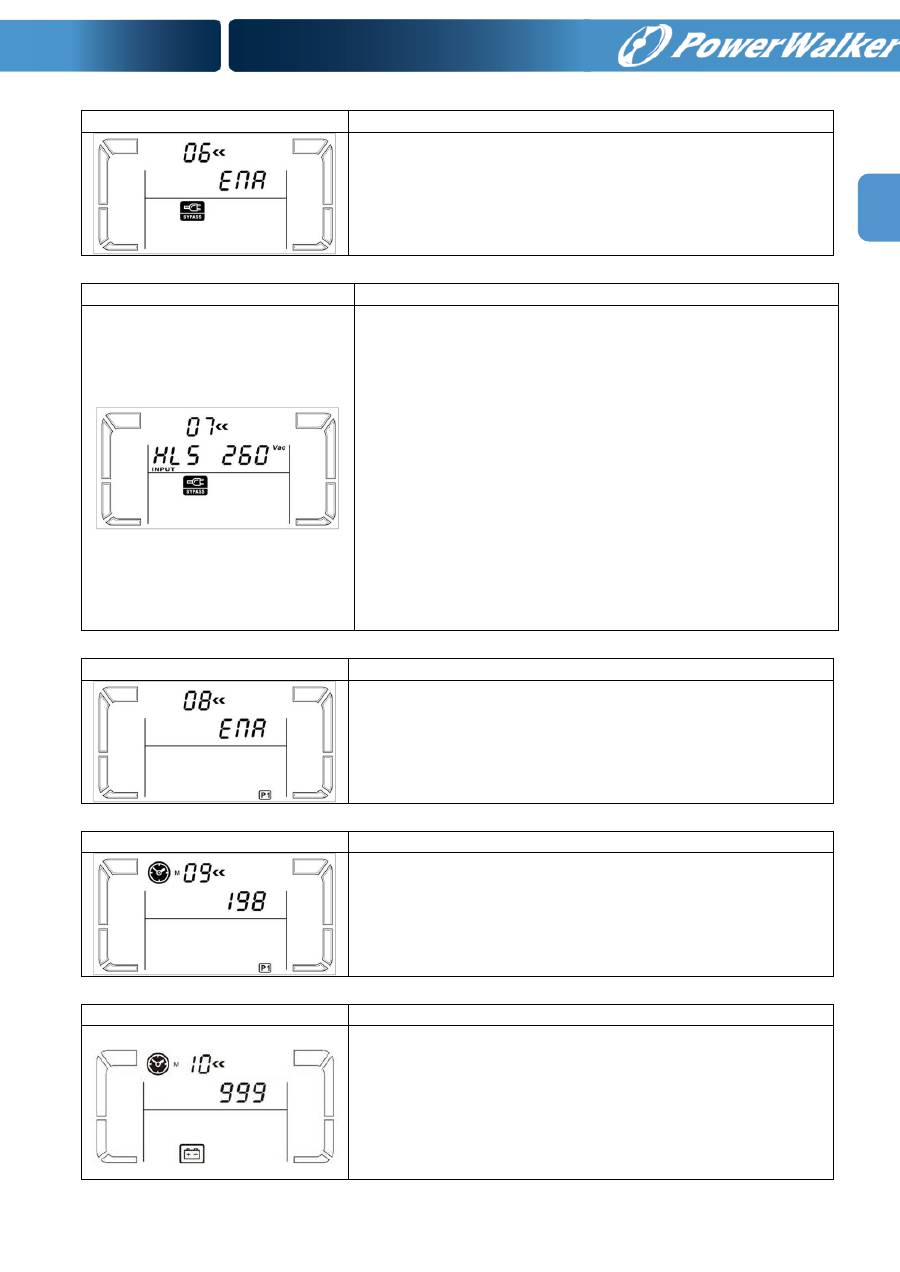

Configuração do SAI
12
3.6.
Descrição do modo operativo
15
3.7.
Código de erro
15
3.8.
Indicadores de alerta
16

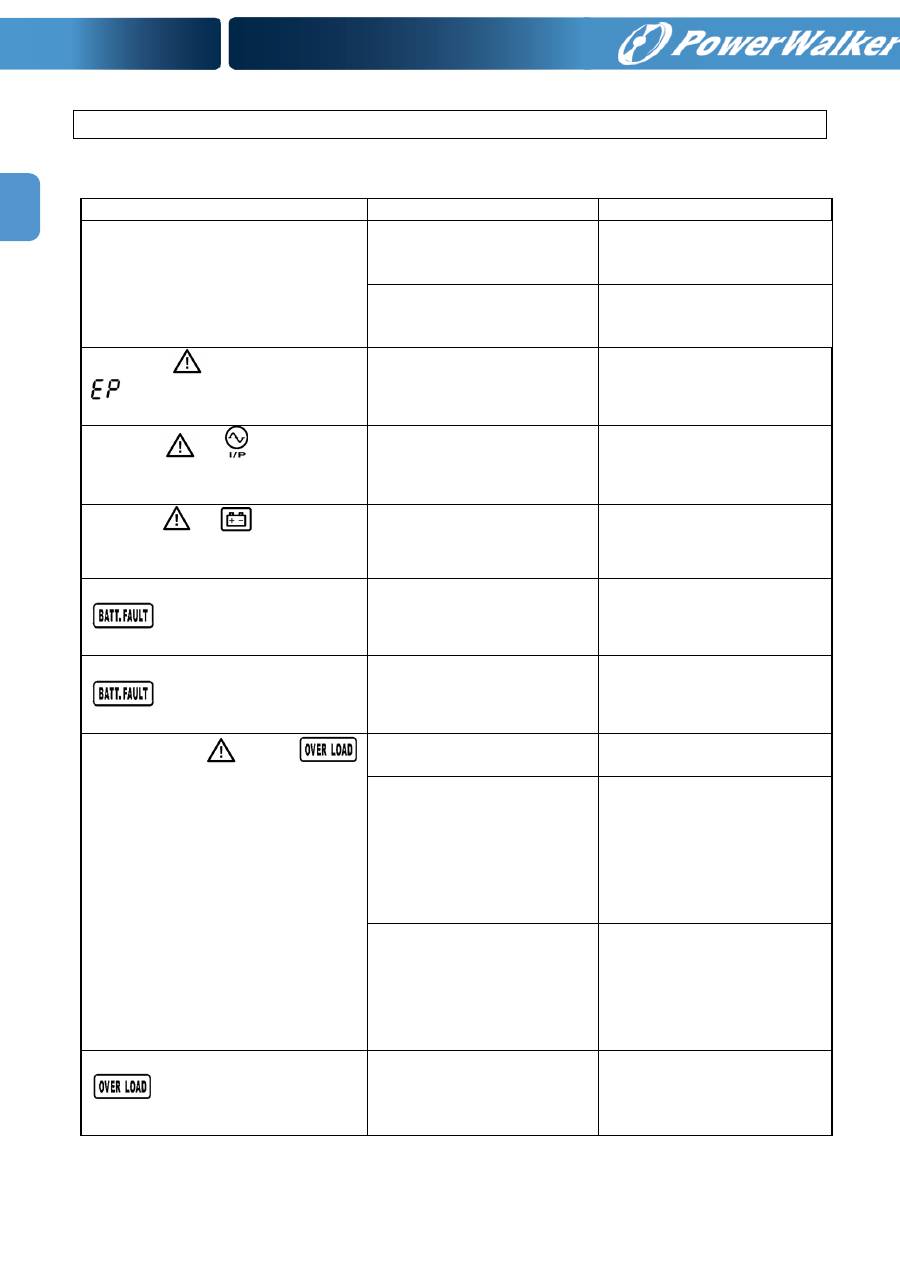

4. Solução de problemas
……………………………………………............. 17
5. Armacenamento y mautenção
……………………………………………. 18
6. Especificaçõ es
.………………… ………………………………………....... 19
2
PT
1. Aviso de securança importante
Siga rigorosamente todos os avisos e instruções deste manual. Guarde este livro e ler
atentamente as instruções seguintes antes de instalar a unidade. Não utilize este aparelho
sem ler atentamente todas as informações e instruções de segurança.
1.1. Transporte
Por favor, levar o SAI na caixa original para protegê-lo contra possíveis choques e
pancadas.
1.2. Preparação
Quando o SAI passa de um ambiente quente a um ambiente frio pode criar condensação.
A equipe deve estar completamente seca antes da instalação. Por favor, deixe o SAI, pelo
menos duas horas ao calor.
Não instale o SAI perto de água ou em ambientes úmidos.
Não instale o SAI exposto à luz solar directa ou fontes de calor .
Não Não cubra as saídas de regrigeração do SAI.
1.3. Instalação
Não ligue a saída do SAI aos dispositivos que podem sobrecarregar (impressoras a laser,
por exemplo).
Coloque os cabos para que não possam ser pisados ou tropeçar.
A UPS pode ser gerida por qualquer pessoa, mesmo sem experiência
Conecte o SAI a uma tomada aterrada de fácil acesso e próximo ao SAI, de modo a não
pisar o cabo.
Por favor, utilize cabos de alimentação só com homologação VDE e CE para ligar a UPS
à rede (con tomada de terra)
Durante a instalação, você deve garantir que a soma da corrente de fuga do SAI e os
equipamentos conectados não excede 3.5mA.
1.4. Funcionamento
Não desconecte o cabo de alimentação do SAI, sob pena de cancelar a massa de terra
que fornece o no-break e todas as acusações.
O SAI tem a sua própria fonte de energia interna (bateria). Pode haver tensões na saída
do SAI ou nos terminais de tensão de saída, mesmo que o SAI não está conectado à
rede.
Para desligar completamente o SAI, pressione o botão OFF/Enter
Evitar a entrada de líquidos ou objetos estranhos dentro do SAI
3
PT
1.5. Manutenção e reparação
O SAI opera com voltagens perigosas. Os reparos devem ser realizados por pessoal
qualificado.
Cuidado -
Risco de choque elétrico. Mesmo depois de se desconectar da rede, os cabos
internos permanecem conectados à bateria ea tensão é perigosa..
Antes de qualquer tipo de serviço e / ou manutenção, desligue a bateria e verifique se há
qualquer risco de tensão de corrente contínua, incluindo aqueles criados por capacitores
de alta capacidade.
Somente pessoas autorizadas a lidar com as baterias e fazê-lo com cuidado e precaução,
podem substituir as baterias e controlar as operações. Pessoas não autorizadas não
devem ter contato com as baterias
Cuidado -
Risco de choque elétrico. A bateria não está isolada do circuito da tensão de
entrada. Podem existir tensões perigosas entre os terminais da bateria e da terra. Antes
de tocar qualquer coisa, certifique-se que nenhum tensão!
As baterias podem causar choque elétrico e curto-circuitos. Por favor, tome as
precauções detalhadas e quaisquer outras medidas necessárias quando se trabalha com
baterias:
- Remova relógios, anéis e outros objetos de metal
- Use somente ferramentas com cabos isolantes.
Ao mudar as baterias, utilize o mesmo número e tipo de baterias..
Não tente jogar fora ou queimar as baterias. Poderiam explodir.
Não abra nem manipule a bateria. O electrólito que libera é prejudicial para a pele e os
olhos. o destruya las baterías. A bateria pode ser tóxica.
Por favor, substitua o fusível somente com o tipo e amperagem para prevenção de
incêndios.
Não desmonte o SAI em qualquer circunstância.
4
PT
2. Instalação y configuração
NOTA:
Antes da instalação, por favor revise a unidade. Assegure-se de que não existe
nenhum item danificado no interior da embalagem. Por favor, mantenha o embalagem
original em um lugar seguro para uso futuro.
NOTA:
Existem dois tipos diferentes de UPS on-line: standard e de longo alcance. Veja o
modelo na tabela seguinte:
Modelo
Tipo
Modelo
Tipo
1K
Standard
1K-L
Autonomia
estendida
2K
2K-L
3K
3K-L

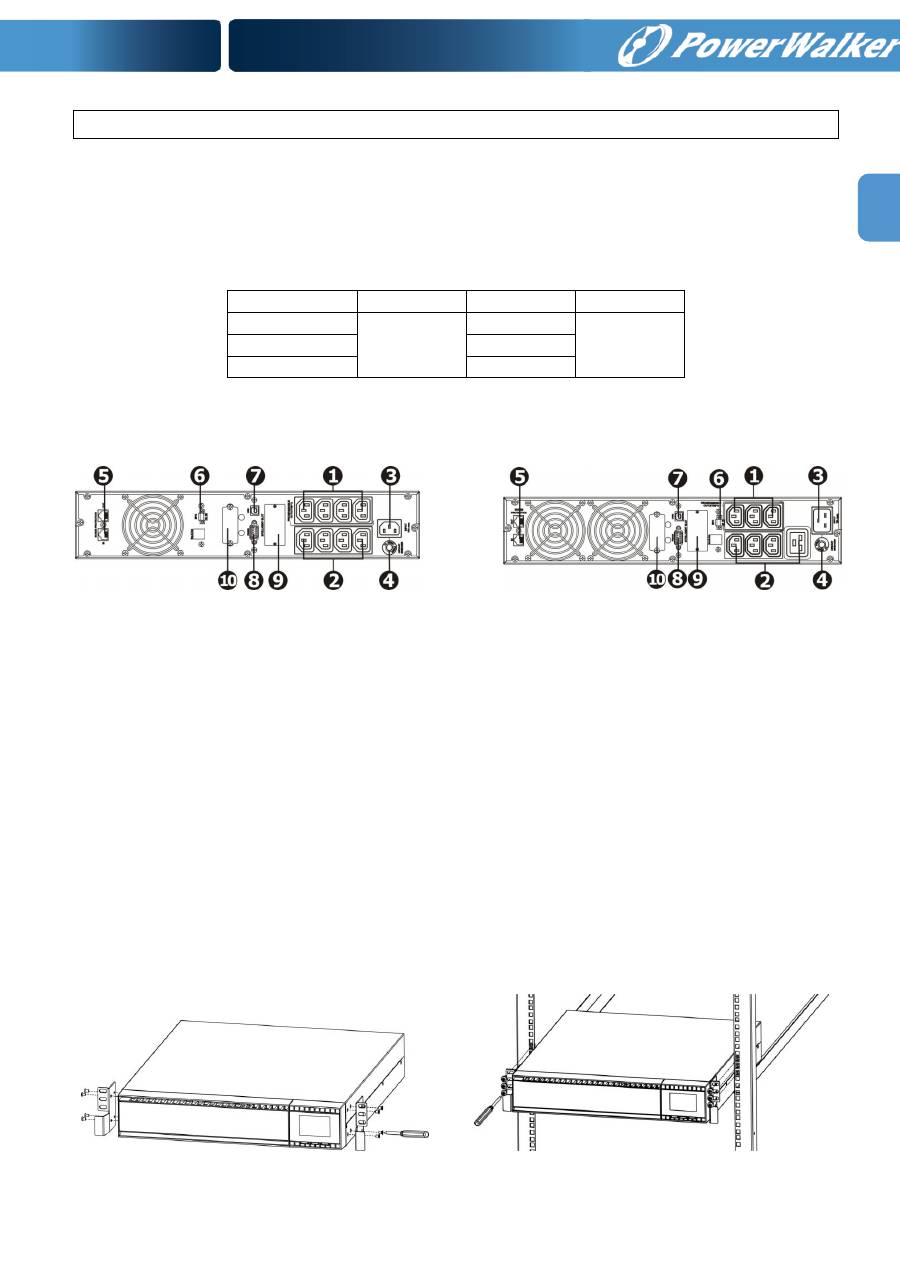

2.1. Vista traseira
1K(L) & 2K(L)
3K(L)
1. Saídas programáveis: ligações para cargas não críticas
2. Tomadas de saída: para as cargas críticas.
3. Entrada AC (Corrente Alternada)
4. Disjuntor
5. Protecção contra sobrecargas em rede / fax / módem
6. Conector com função de desligamento de emergência (EPO)
7. Porta de comunicação USB
8. Porta de comunicação RS-232
9. Slot inteligente SNMP
10. Conector da bateria (disponível no modelo L)
2.2. Montagem do SAI em Rack
Este UPS pode ser montado em chassis de Rack 19". Por favor, siga os pasos abaixo para
instalar a UPS.
Passo 1
Passo 2
5
PT
2.3. Configuração do SAI

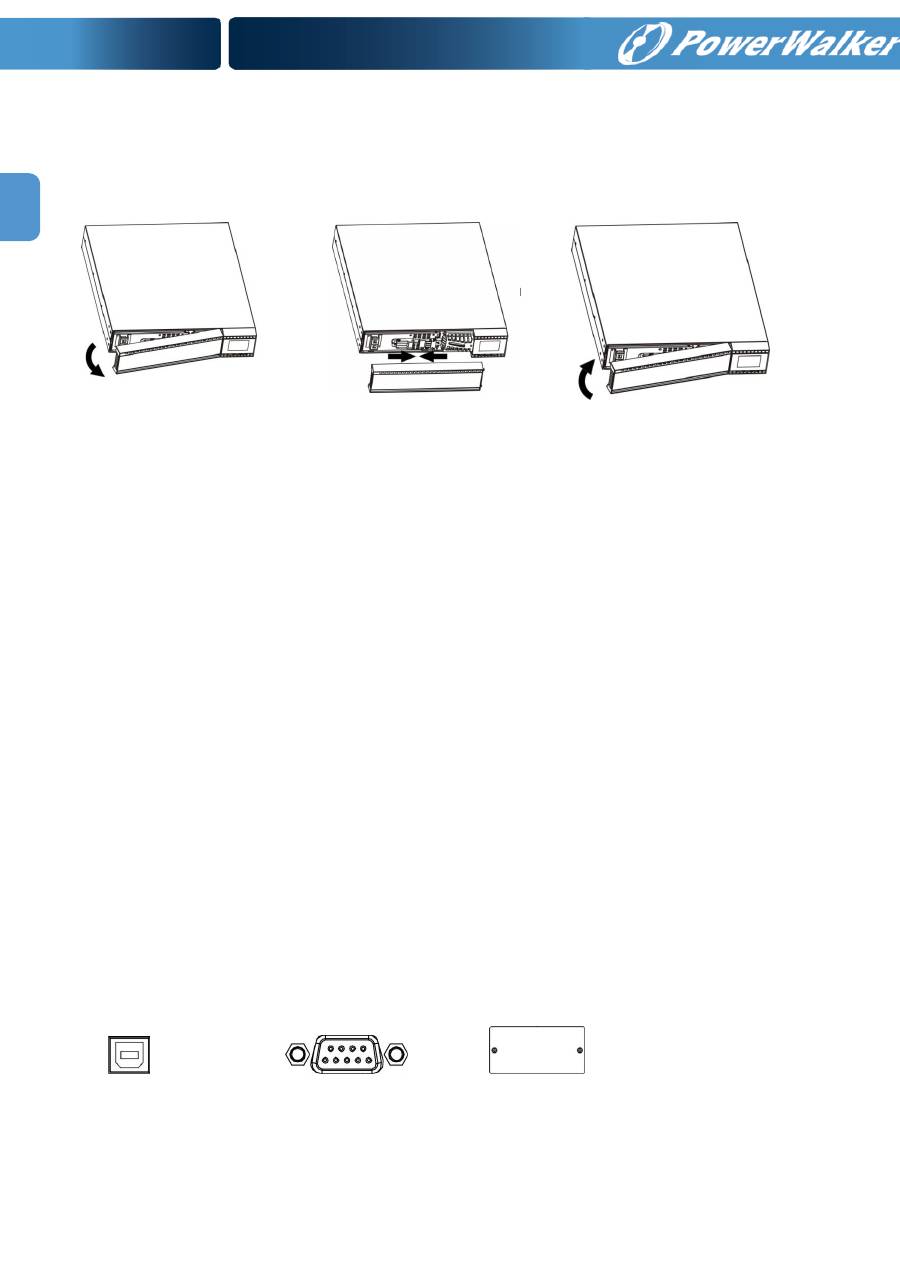

Passo 1: Ligação dos fios da bateria
Para maior segurança, o UPS é enviado da fábrica sem os fios da bateria ligados. Antes de
proceder à instalação do UPS, siga os passos abaixo descritos para poder, em primeiro lugar,
ligar os fios da bateria.
1º Passo
2º Passo
3º Passo
Retire o painel dianteiro.
Ligue a entrada AC e volte a
ligar os fios da bateria.
Volte a colocar o painel dianteiro na
unidade.
Passo 2: Ligação à entrada do SAI
Ligue o SAI em uma tomada da parede de dois pólos e três fios terra. Evite usar cabos
de extensão.
Para os modelos de 208/220/230/240VAC: o cabo é fornecido com o SAI.
Para os modelos de 110/115/120/127VAC: o cabo é inserido diretamente no SAI. O
conector é tipo NEMA 5-15P para os modelos 1K e 1K-L e NEMA 5-20P para oos
modelos 2K e 2K-L.
Nota:
Para os modelos de baixa tensão. Verifique se o painel de LCD é iluminado ou não,
ou se indica uma falta de conexão. Acende-se quando o aparelho está conectado a uma
tomada inadequada. (Consulte a tabela de solução de problemas.)
Passo 3: Ligação de saída do SAI
Las tomadas de saída são de dois tipos: gerais e programáveis. Conectar as cargas
não-críticos às saídas programáveis e os dispositivos críticos às saídas gerais. Em
caso de falha de energia, o SAI pode ser programado para aumentar o tempo de
backup para cargas críticas e para reduzir as cargas não-críticas.
Para os
SAI 3K
, siga os passos seguintes para acessar à configuração dos terminais
de entrada e saída:
a) Retire a tampa do bloco de terminais na parte traseira do SAI
b) Recomenda-se o uso de cabos tipo AWG14 ou 2.1mm
2
, enquanto que para
conexões do tipo NEMA, use cabos AWG12-10 ou 3.3mm
2
- 5.3mm
2
.
c) Após a conclusão das ligações, verifique se os cabos estão firmes.
d) Recoloque a tampa do bloco de terminais.
Passo 4: Conectores de comunicação
Portas de comunicação:
Porta USB Porta RS-232 Slot Inteligente
Para controlar o SAI através do PC, conecte o cabo de comunicação do PC para uma porta
USB/RS-232 UPS. Com o software de controle instalado no seu PC, você pode definir de
ligar / desligar o SAI e monitorar a situação através do PC.
O SAI é equipado com uma ranhura (slot) para placas inteligentes AS400ou SNMP, para ter
6
PT
uma comunicação avançada ou a melhor opção para controlar a UPS
Nota: As portas USB e RS-232 não podem trabalhar juntos.
Passo 5: Ligar a rede
Portas de protecção Rede/Modem/Teléfono
A ligação é para um modem, linha telefônica ou fax individual. "IN" é a entrada da linha de
comunicação, "OUT" é a saída do cabo que conecta o modem, telefone ou fax.
Passo 6: Ativar e desativar a função EPO
Para o funcionamento normal do SAI, manter fechados os pinos 1 e 2. Para ativar o EPO,
manter abertos os pinos 1 e 2.
Passo 7: Acender o SAI
Pressione o botão ON / Mute na frente por 2 segundos para ligar o SAI.
Nota
: A bateria está completamente carregada em 5 horas de funcionamento normal do SAI.
Não há experiencias de escarregar a bateria durante a carga. Não espere que a bateria é a
plena capacidade durante a carga inicial
Passo 8: Instalar o software
Para uma óptima protecção do sistema, instale o software de monitorização do SAI no seu
PC, para configurar o SAI. Insira o CD no CD-Rom para instalar o software de controle. Se
não, siga estes passos para fazer o download do software da internet:
1. Visite o site web
http://www.power-software-download.com
2. Claque no ViewPower e seleccione o seu sistema operativo (OS)
3. Siga as instruções no ecrã para instalar o software
4. Quando você reiniciar seu PC, o software é apresentado como um ícone naranja no canto
inferior de ecrã (no tabuleiro do sistema) perto do relógio.

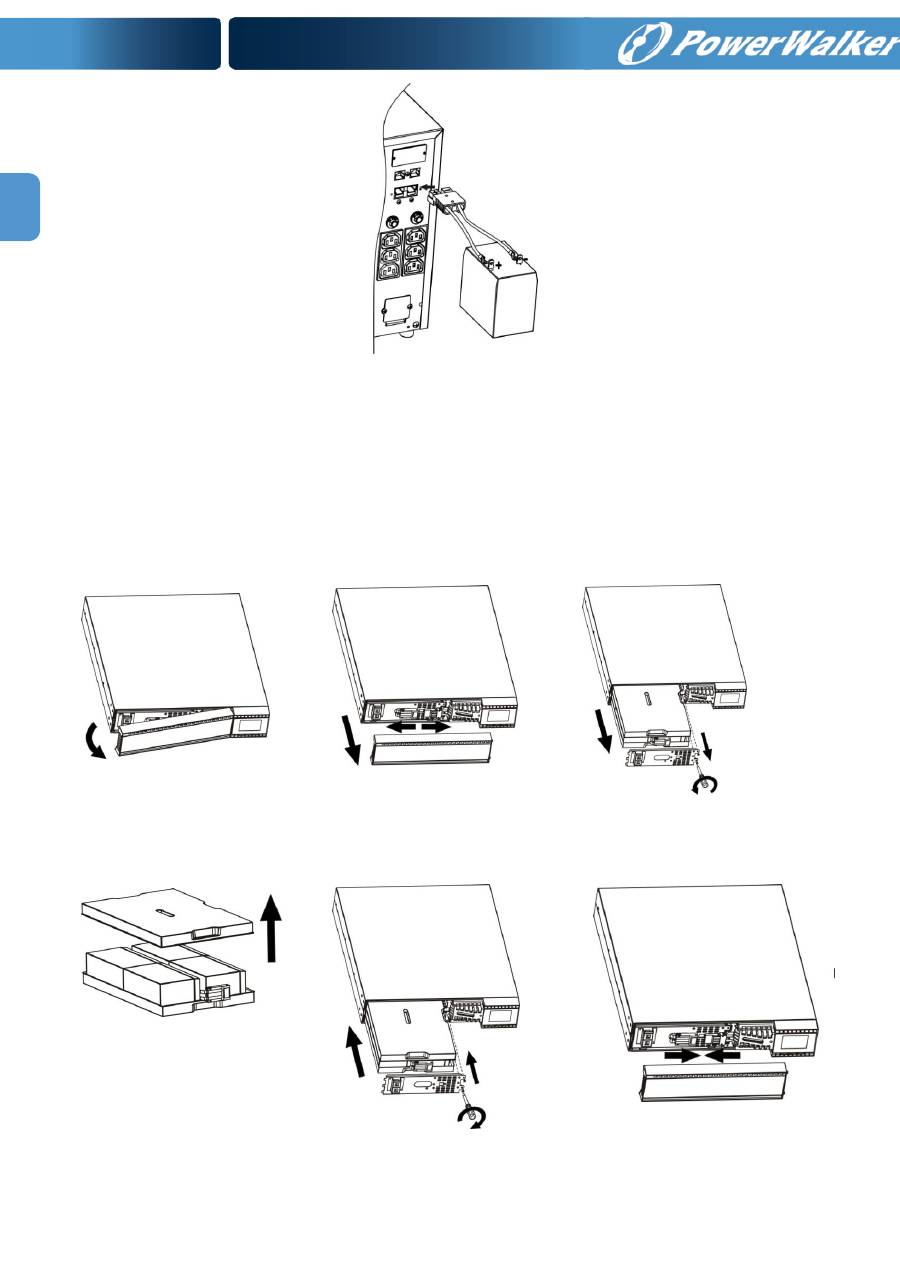

Paso 9: Conexão da bateria externa
(somente para os modelos L)
Para a conexão de bateria externa, veja a figura seguinte
Normalmente fechado para o
funcionamento normal do SAI
.
7
PT
2.4. Substituição da Bateria
AVISO: este UPS está equipado com baterias internas e o utilizador pode substitui-las sem
encerrar o UPS ou as cargas eléctricas ligadas (design de bateria com substituição fácil). A
substituição é um procedimento seguro, isolado de quaisquer perigos eléctricos.
ATENÇ Ã O!
Tenha em atenção todos os avisos, chamadas de atenção e notas antes de
proceder à substituição das baterias.
Nota:
depois da desconexão da bateria, o equipamento deixa de estar protegido contra os
períodos de interrupção da energia eléctrica.
1º Passo
2º Passo
3º Passo
Retire o painel dianteiro.
Desligue os fios da bateria.
Puxe a caixa da bateria para fora
removendo os dois parafusos no
painel dianteiro.
4º Passo
5º Passo
6º Passo
Retire a cobertura superior da
caixa da bateria e substitua as
baterias interiores.
Depois de substituir as baterias,
coloque a respectiva caixa de
volta no local original e aperte-a
Volte a ligar os fios da bateria.
8
PT
com força.
7º Passo
Volte a colocar o painel dianteiro na unidade.
2.5.

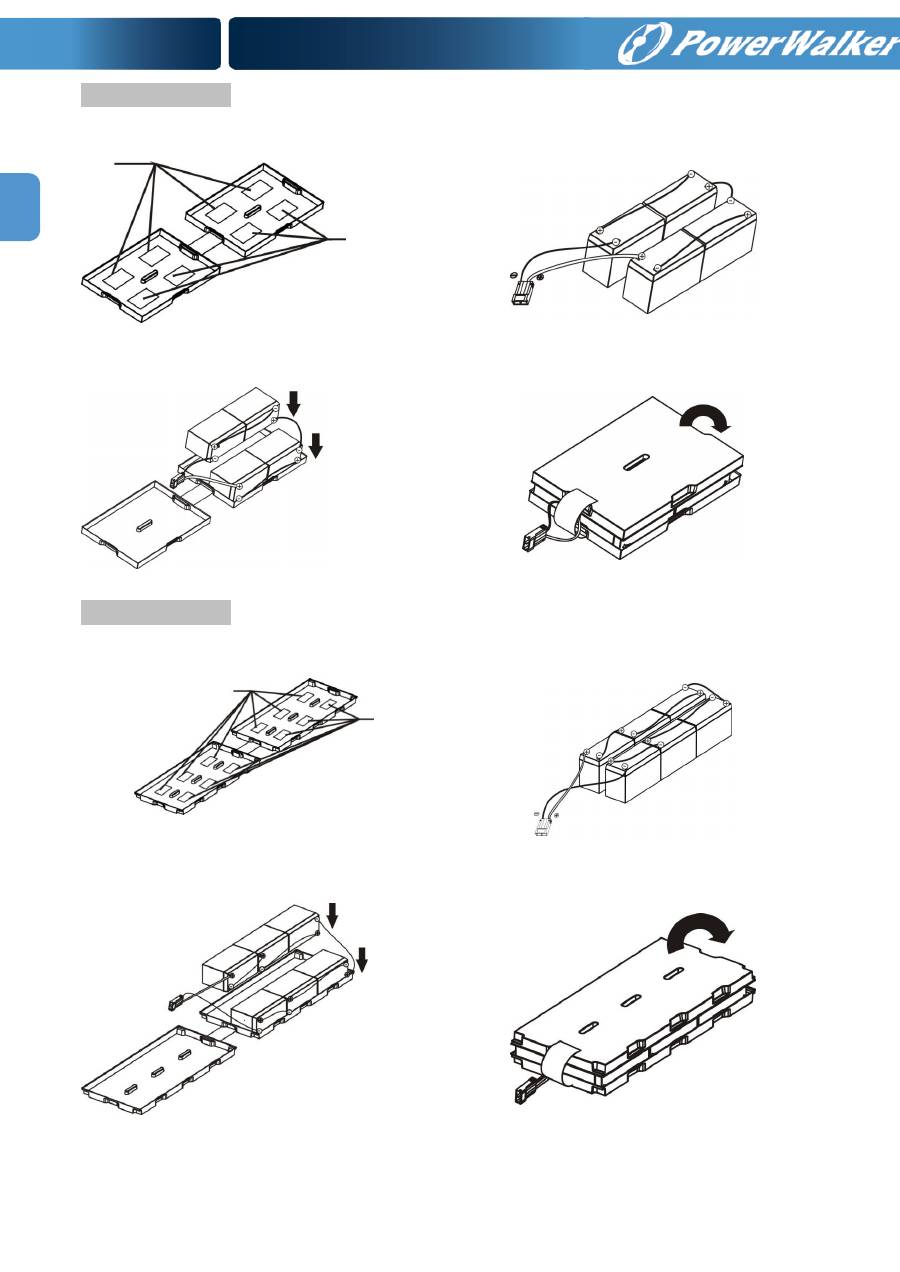

Montagem do Kit de Baterias (opcional)
AVISO:
proceda à montagem do kit de baterias antes de instalá-lo no interior do UPS.
Seleccione o procedimento correcto para o kit de baterias para proceder à sua montagem.

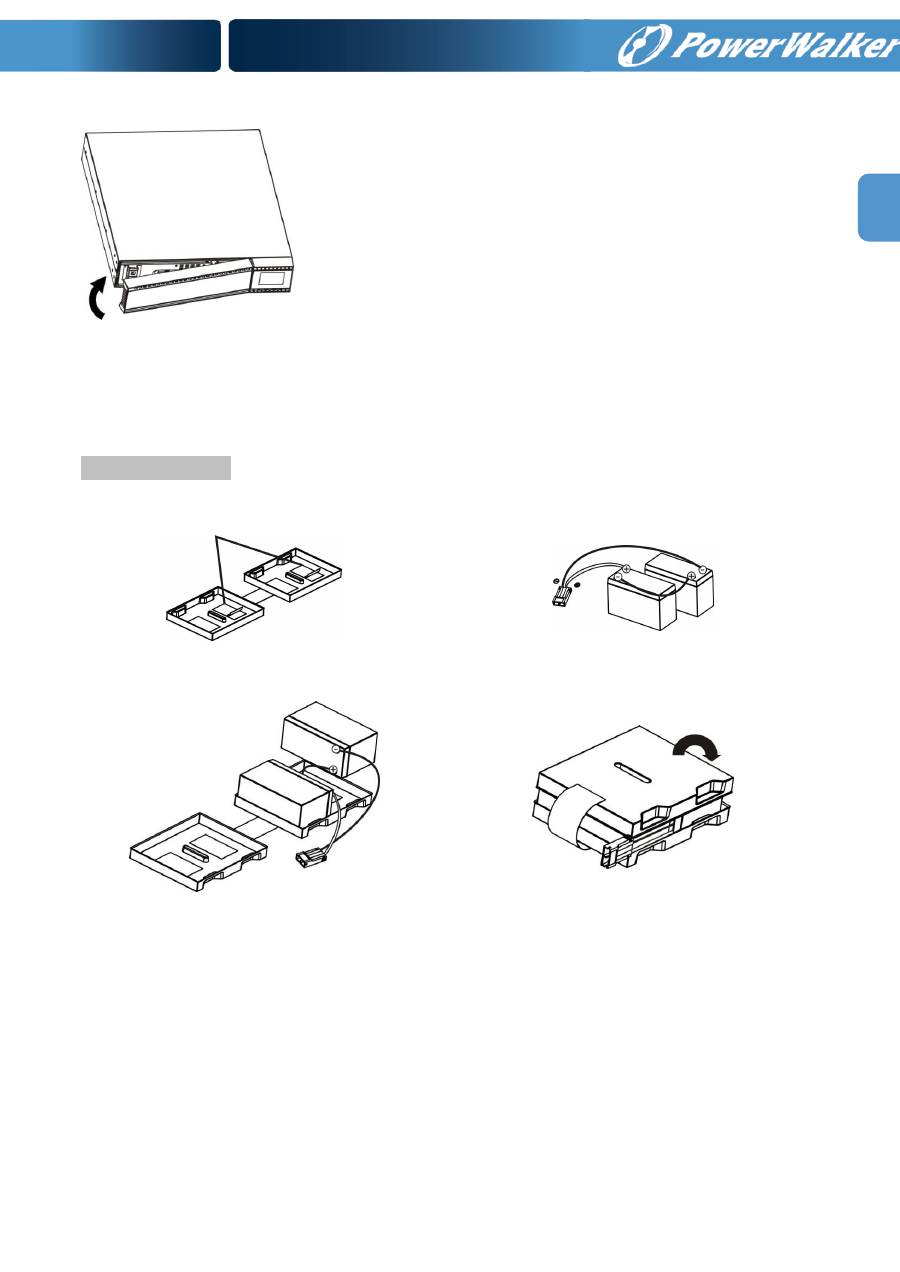

Kit de 2 baterias
1º Passo: retire as fitas adesivas.
2º Passo: ligue todos os terminais da bateria
seguindo o diagrama abaixo.
3º Passo: coloque os conjuntos de baterias
montados num dos lados das caixas de
plástico.
4º Passo: cubra o outro lado da caixa de plástico,
tal como no diagrama abaixo. O kit de baterias
deverá ficar bem montado.
Fitas
adesiv
as
9
PT
Kit de 4 baterias
1º Passo: retire as fitas adesivas.
2º Passo: ligue todos os terminais da bateria
seguindo o diagrama abaixo.
3º Passo: coloque os conjuntos de baterias
montados num dos lados das caixas de
plástico.
4º Passo: cubra o outro lado da caixa de plástico,
tal como no diagrama abaixo. O kit de baterias
deverá ficar bem montado.
Kit de 6 baterias
1º Passo: retire as fitas adesivas.
2º Passo: ligue todos os terminais da bateria
seguindo o diagrama abaixo.
3º Passo: coloque os conjuntos de baterias
montados num dos lados das caixas de
plástico.
4º Passo: cubra o outro lado da caixa de plástico,
tal como no diagrama abaixo. O kit de baterias
deverá ficar bem montado.
Fitas
adesivas
Fitas
adesivas
Fitas
adesivas
Fitas
adesivas
10
PT
3. Operaçõ es
3.1. Botõ es de funcionamento
Botão
Função
Botão ON/Mute
Acende o SAI. Mantenha pressionada a tecla de ON/Mute por 2
segundos para ligar o SAI.
Para silenciar o alarme: quando o SAI entra em modo de bateria,
pressione por pelo menos 5 segundos para activar ou desactivar o
sistema de alarme. Não se aplica em caso de erro ou avisos.
Up key: pressionar este botão para mostrar a seleção prévia no
modo de configuração do SAI.
Mudança no modo de auto-teste, simultaneamente pressione o
botão ON/Mute por 5 segundos para entrar no auto-teste, enquanto
no modo AC, o modo ECO, ou conversor de modo
Botão OFF/Enter
Apagar o SAI: Mantenha pressionada a tecla de ON/Mute por 2
segundos para desactivar o SAI en modo batería. Ao pressionar
este botão, o aparelho é colocado em modo de espera se hà
alimentação normal ou se muda a modo bypass, si o bypass permite
Botão de confirmação de selecção: pressione este botão para
confirmar um ajuste do modo de configuração do SAI.
Botão Select
Mudança LCD Mensagem: Clique neste botão para alterar a
mensagem do LCD para a tensão de entrada, freqüência de
entrada, tensão de bateria, tensão de saída e freqüênciade saída. O
LCD retorna a visualização inicial, após uma pausa de 10 segundos.
Modo configuração: Pressione o botão por 5 segundos para entrar
no modo de configuração, com o SAI em modo de espera ou bypass
Down key: pressionar este botão para selecionar a opção de
configuração próxima do SAI.
Botões ON/Mute
+ Select
Muda a modo bypass:
Quando l’alimentação é normal, no modo AC,
pressione simultaneamente os botões ON/Mute e Select por 5
segundos e o SAI mudará a modo bypass. Esta função não é
possível quando a tensão de entrada está fora da faixa aceitável
3.2. Painel LCD
11
PT
Display
Função
Informação do tempo de autonomia
Indica o tempo de autonomia com relógio analógico
Indica o tempo de autonomia com relógio digital.
H: horas, M: minutos, S: segundos
Informação do erro
Indica um alarme de atenção e de erro.
Indica o código de aviso e de erro, conforme detalhado na seção
3-5.
Funcionamento sem alarme
Indica que o alarme sonoro é desactivado.
Informação de tensão de saída e de bateria
Indica a tensão de saída, frequência ou voltagem da bateria.
Vac: tensão saída - Vdc: tensão bateria - Hz: frequência
Informação da carga
Indica o nível de carga: 0-25%, 26-50%, 51-75%, y 76-100%.
Indica sobrecarga.
Indica um curto-circuito na saída do SAI ou na carga conectada.
Informação das saídas programáveis
Indica pontos as tomadas programáveis estão trabalhando.
Informação do modo de operação
Indica que o SAI está ligado à rede eléctrica.
Indica que a bateria é ativa.
Indica que o circuito bypass é ativo.
Indica que o modo ECO é habilitado.
Indica que o circuito inverter é ativo.
Indica que as tomadas de saída som ativas.
Informação da batería
Indica o nível da bateria: 0-25%, 26-50%, 51-75% y 76-100%.
Indica um erro na bateria.
Indica bateria baixa e baixa tensão da bateria.
Informação da tensão de entrada e de bateria
Indica entrada de tensão, freqüência ou tensão da bateria.
Vac: tensão de entrada, Vdc: tensão batería, Hz: frequência de entrada
12
PT
3.3. Alarme acú stico
Modo bateria
Soando cada 4 segundos
Bateria baixa
Soando cada segundo
Sobrecarga
Dos sinais sonoroscada segundo
Avaria
Soando continuamente
Modo bypass
Soando cada 10 segundos

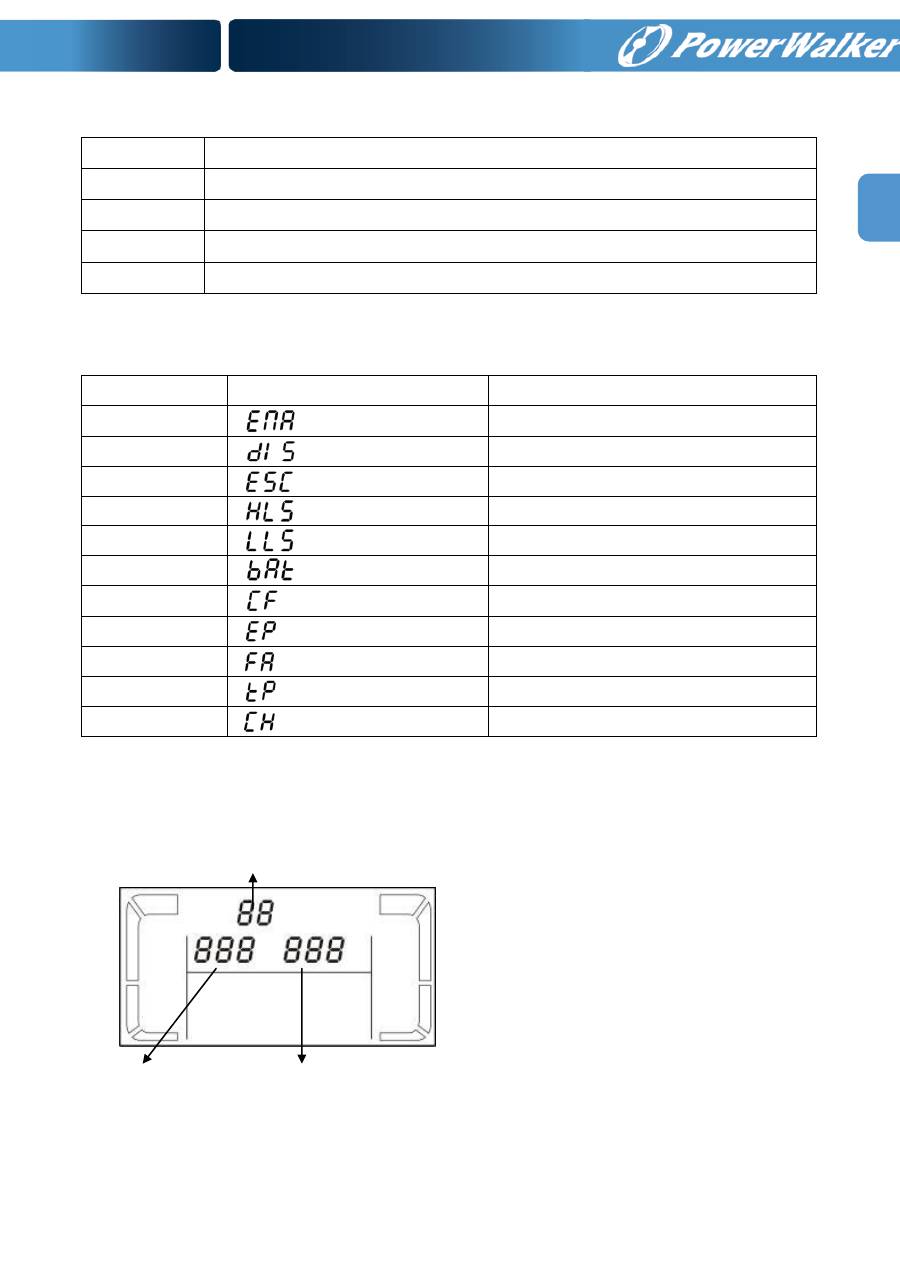

3.4. Indicação do display LCD
Abreviatura
Indicaçã do Display
Significado
ENA
Habilitado
DIS
Deshabilitado
ESC
Escape
HLS
Grande perda
LLS
Perda baixa
BAT
Bateroa
CF
Convertidor
EP
EPO
FA
Ventilador
TP
Temperatura
CH
Carga da bateria
3.5. Configuração do SAI
Há três parâmetros ajustáveis da UPS.
Parâmetro 1: As opções de programa.
Há 10 programas para configurar. Veja a
tabela abaixo.
Os parâmetros 2 e 3 são as definições ou
valores estabelecidos para cada
programa.
Parâmetro 1
Parâmetro 2
Parâmetro 3
13
PT

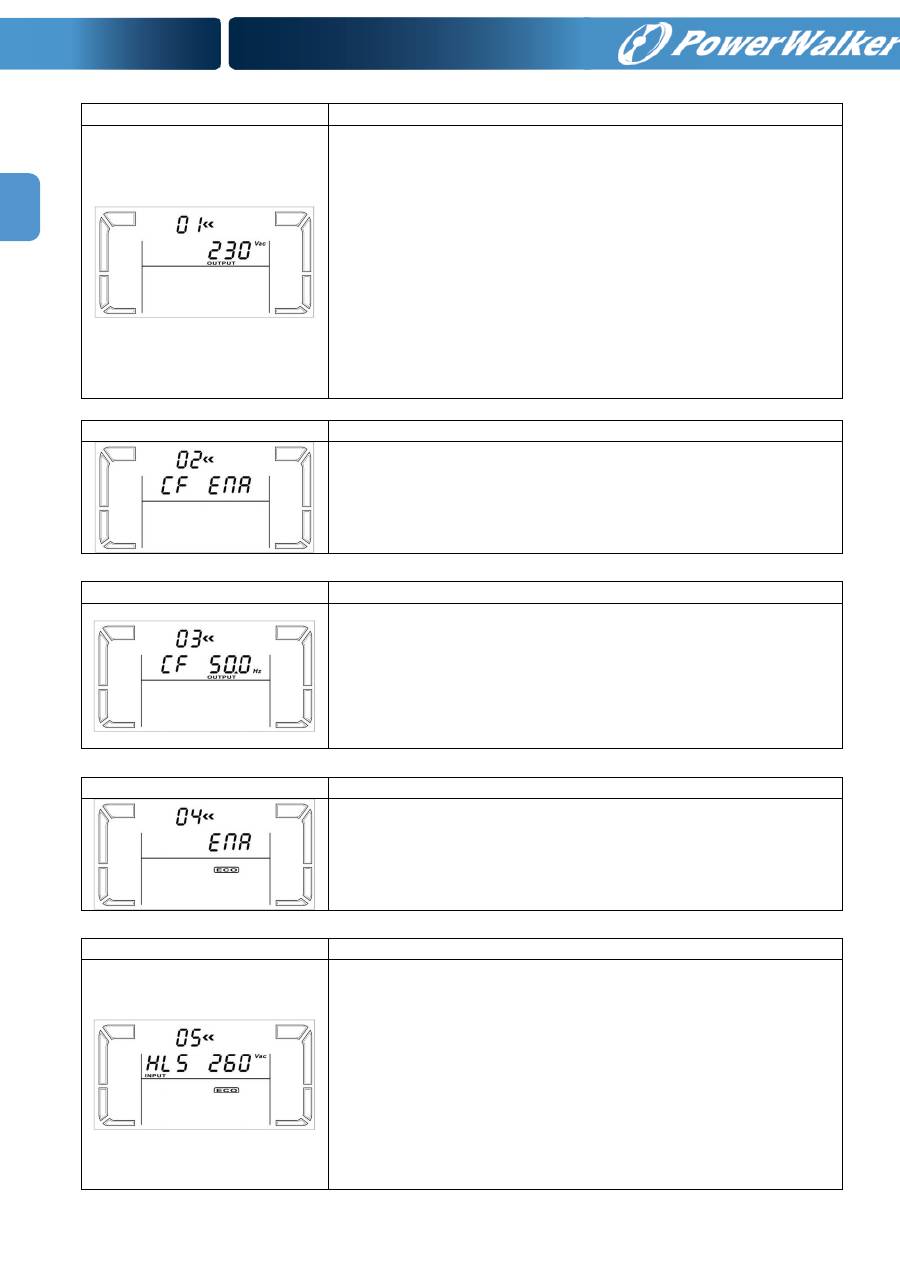

01: Ajuste da tensão de saída
Interface
Configuração
Tensã
o de saída (Parâmetro 3)
Para os modelos 200/208/220/230/240 VAC, pode-se escolher a
tensão de saída seguinte:
200: la tensão de saída é 200Vac
208: la tensão de saída é 208Vac
220: la tensão de saída é 220Vac
230: la tensão de saída é 230Vac
240: la tensão de saída é 240Vac
Para os modelos 100/110/150/120/127 VAC , pode-se escolher a
tensão de saída seguinte:
100: la tensão de saída é 100Vac
110: la tensão de saída é 110Vac
115: la tensão de saída é 115Vac
120: la tensão de saída é 120Vac
127: la tensão de saída é 127Vac
02: Convertidor de Frequência habilitado/desativado
Interface
Configuração
Parâmetros 2 y 3:
Ativa ou desativa o modo converter. É posivel
elegir
entre essas duas opções
:
CF ENA: modo converter ativado
DIS CF: modo converter desativado
03: Configuração frequência de saída
Interface
Configuração
Parâmetros 2 & 3: configurar frequência de saída.
Pode-se configurar a frequência inicial no modo bateria:
BAT 50: Frequência de saída 50Hz
BAT 60: Frequência de saída 60Hz
Se é no modo converter, pode-se elegir entre as seguintes
frequências de saída:
CF 50: Frequência de saída 50Hz
CF 60: Frequência de saída 60Hz
04: ECO habilitado / desativado
Interface
Configuração
Parâmetro 3:
Ativa o desativa a função ECO.
É posivel elegir entre essas duas opções:
ENA: Modo ECO ativado
DIS: Modo ECO desativado
05: ECO Ajuste do intervalo de tensão
Interface
Configuração
Parâmetros 2 & 3:
Definir os limites aceitáveis de alta e baixa
tensão em modo ECO pressionando Down key o Up key.
HLS:
Alta perda de tensão no modo ECO no parâmetro 2
Para modelos 200/208/220/230/240 Vac, a gama de ajuste no
parâmetro 3 é: +7V a +24V, da tensão nominal.
Para modelos 100/10/115/120/127 Vac, a gama de ajuste no
parâmetro 3 é: a partir de 3V a 12V da tensão nominal.
LLS:
Baixa perda de tensão no modo ECO no parâmetro 2
Para modelos 200/208/220/230/240 Vac, a gama de ajuste no
parâmetro 3 é: de -7V a -24V da tensão nominal.
Para modelos 100/110/115/120/127 Vac, a gama de ajuste no
parâmetro 3 é: -3V a -12V da tensão nominal.
14
PT
06: Bypass ativado / desativado quando o SAI é OFF
Interface
Configuração
Parâmetro 3
: Ativar o desativar la função do bypass. Pode-se
elegir entre as seguintes duas opções:
ENA: Bypass ativado
DIS: Bypass desativado
07: Configuração da gama de tensão do Bypass
Interface
Configuração
Parámetros 2 y 3:
Ajuste os limites aceitáveis de alta e baixa
tensão para operar no modo bypass, pressionando a tecla Up
ou Down.
HLS:
Bypass limite de alta tensão.
Modelos 200/208/220/230/240 VAC:
230-264: O limite de alta tensão no parâmetro 3 é 230Vac a
264Vac.
Modelos 100/110/115/120/127 VAC:
120-132: O limite de alta tensão no parâmetro 3 é 120Vac a
132Vac.
LLS:
By-pass limite de baixa tensão.
Modelos 200/208/220/230/240 VAC:
170-220: O limite de baixa tensão no parâmetro 3 é 170Vac a
220Vac.
Modelos 100/10/115/120/127 VAC:
85-115: O limite de baixa tensão no parâmetro 3 é 85Vac a
115Vac.
08: Saídas programáveis ativadas / desativadas
Interface
Configuração
Parâmetro 3:
Saídas programáveis ativadas ou desativadas
ENA: Saídas programáveis ativadas
DIS: Saídas programáveis desativadas
09: Configuração das saídas programáveis
Interface
Configuração
Parâmetro 3:
Fixa os limites do tempo de autonomia das
tomada programáveis.
0-999: ajusta o tempo de autonomia (durante o modo bateria)
de 0 a 999 minutos para as saídas programáveis conectadas
aos dispositivos não-críticos.
10: Configuração das saídas gerais
Interface
Configuração
Parâmetro 3:
Fixa os limites do tempo de autonomia das
tomadas para as cargas críticas.
0-999:
ajusta o tempo de autonomia de 0 a 999 minutos para as
saídas gerais em modo bateria.
0:
Quando o valor é "0", o tempo de autonomia é de apenas 10
segundos.
999:
Quando o valor é "999", o tempo de autonomia estará
desativado.
15
PT
00: Ajustes de saída

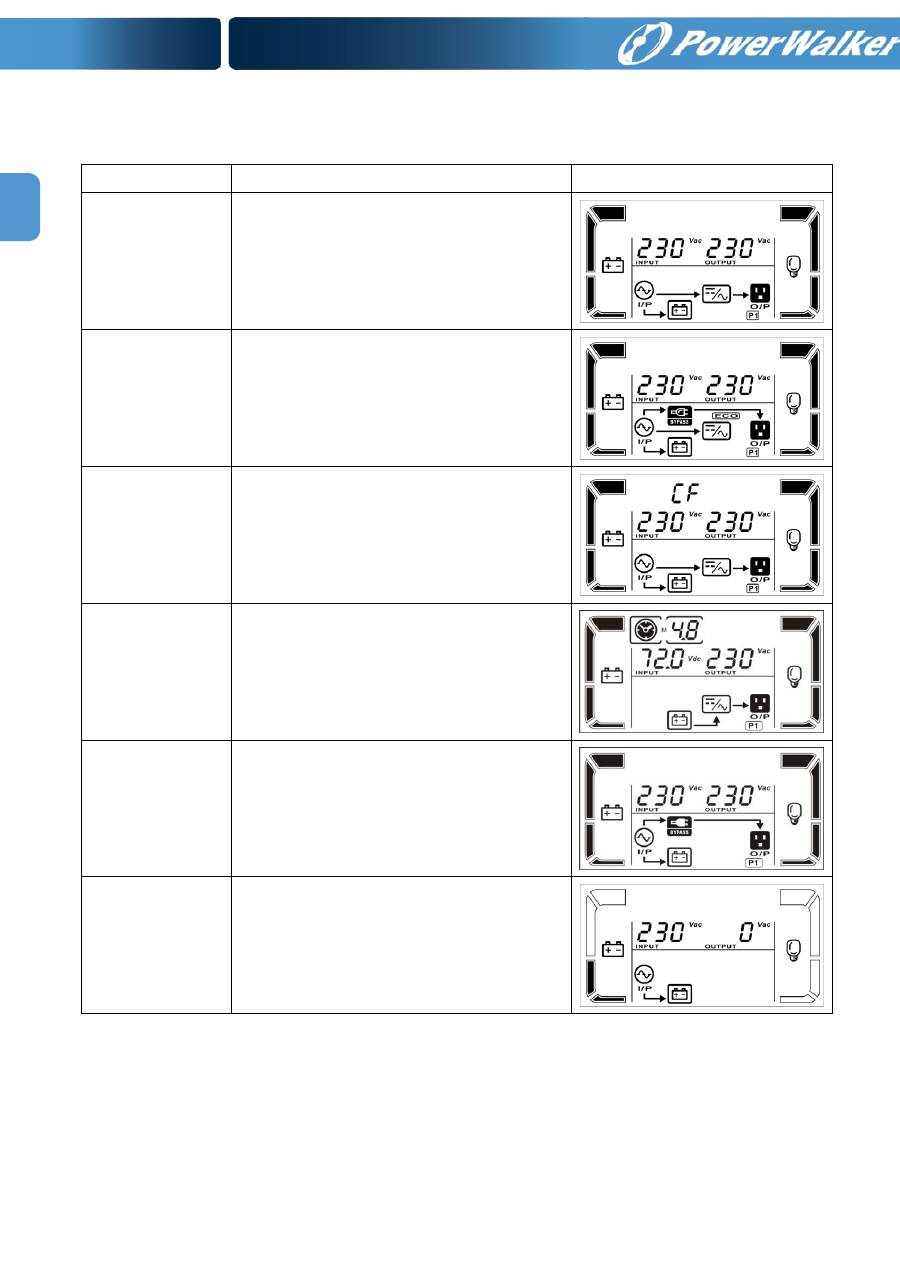

3.6. Descripção do modo de operação
Modo operativo
Descripción
Display LCD
Modo Online
Quando a tensão de entrada está dentro
do intervalo aceitável, o SAI fornece
uma corrente alternada (CA) a saída
limpa e estável. Ao mesmo tempo, o
SAI carrega a bateria em modo online.
Modo ECO
Modo poupança de energia:
Quando a tensão de entrada está dentro
do intervalo aceitável, o SAI opera em
bypass, tirando a mesma tensão de
entrada para economizar energia.
Modo de
conversão de
frequência
Quando a frequência de entrada está
entre 40 Hz e 70 Hz, o SAI pode ser
programado com uma frequência de
saída constante de 50 Hz ou 60 Hz.
Neste modo, a UPS continua a carregar
a bateria.
Modo bateria
Quando a tensão de entrada está fora
do intervalo aceitável ou se houver uma
falha de energia, o aparelho emite um
alarme cada 4 segundos. O SAI
permanecerá ativo até o final da vida útil
da bateria.
Modo Bypass
Quando a tensão de entrada é
aceitável,
mas
o
SAI
está
sobrecarregado, entra em modo bypass
ou esse modo bypass pode ser definido
a partir do painel frontal. A cada 10
segundos, o aparelho emite um alarme.
Modo Espera
Quando o SAI é apagado, não tira
potência, mas também carrega a bateria
16
PT

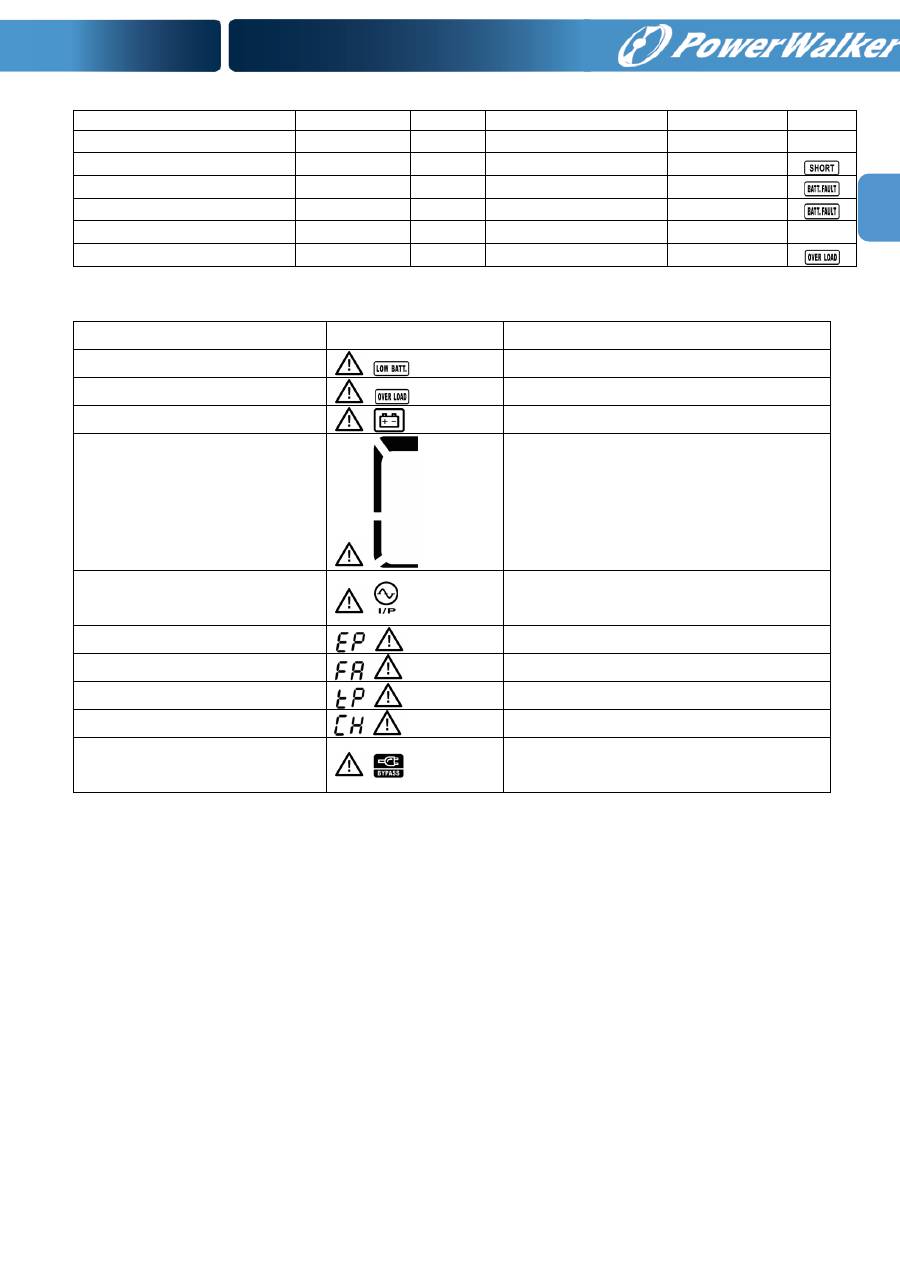

3.7. Có digo de erro
Causa del fallo
Nº error
Icono
Causa del fallo
Nº error
Icono
Não há energia
01
x
Tensão inverter baixo
13
x
Tensão Entrada alto
02
x
Curto inverter saída
14
Tensão Entrada baixo
03
x
Tensão bateria alto
27
Entrada não balanceada
04
x
Tensão Bateria baixo
28
Erro arranque Inverter
11
x
Superaquecimento
41
x
Tensão inverter alto
12
x
Sobrecarga
43
3.8. Indicadores de alerta
Advertência
Ícone (piscando)
Alarme
Bateria baixa
Soando cada segundo
Sobrecarga
Soando duas vezes cada segundo
Bateria não conectada
Soando cada segundo
SAI sobrecargado
Soando cada segundo
Ligação incorreta
Soando cada segundo
EPO ativado
Soando cada segundo
Erro de ventilação
Soando cada segundo
Superaquecimento
Soando cada segundo
Erro da carga da bateria
Soando cada segundo
Bypass fora de gama de
tensão
Soando cada segundo
17
PT
4. Solução de problemas
Se o aparelho não está funcionando corretamente, por favor, resolver o problema usando a
tabela abaixo.
Sintoma
Causas Possíveis
Remédio
Sem indicação nem alarme,
mesmo se a energia está normal
A entrada de alimentação
AC não está bem
conectado
Verifique se o cabo de
alimentação está
conectado à rede.
A entrada de AC de
alimentação está ligado à
saída da UPS.
Conecte o cabo de
alimentação à entrada AC
do SAI
O ícone
, o código indica
piscando no display LCD e o
alarme suona cada segundo.
A função EPO é ativada.
Ajuste o encerramento do
circuito para desativar o
EPO.
O ícone
e
piscando no
display LCD e o alarme suona
cada segundo
Os cabos de linha e neutro
da entrada do SAI são
invertidos.
Rodar a tomada 180 º e
ligar o SAI
O ícone
e
piscando no
display LCD e o alarme suona
cada segundo
As baterias (internas ou
externas) não estão bem
conectadas.
Verifique se todas as
baterias
estão
corretamente conectadas.
O erro indica o código 27, o ícone
piscando no display LCD
e o alarme suona continuamente
A tensão da bateria é
muito alta ou falha do
carregador.
Contacte o seu serviço de
assistência
O erro indica o código 28, o ícone
piscando no display LCD
e o alarme suona continuamente
A tensão da bateria é
muito baixa ou falha do
carregador.
Contacte o seu serviço de
assistência.
O
ícone
e
piscando no display LCD e o
alarme suona duas vezes cada
segundo
O
SAI
está
sobrecarregado
Retire o excesso de carga
ligada o SAI
O
SAI
está
sobrecarregado.
Os
dispositivos
UPS
conectados
são
alimentados directamente
da
rede
através
do
bypass.
Retire o excesso de carga
ligada o SAI
Após sobrecarga repetida,
o SAI está bloqueado no
modo
bypass.
Os
dispositivos ligados ao SAI
ligado
alimentão-se
diretamente na rede.
Retire o excesso de carga
ligada o SAI. Em seguida,
desligar e reiniciar o SAI.
O erro indica o código 43, o ícone
piscando no display LCD
e o alarme suona continuamente
O
SAI
foi
desligado
automaticamente devido à
sobrecarga de saída do
SAI
Retire o excesso de carga
ligada o SAI. Em seguida,
desligar e reiniciar o SAI.
18
PT
Sintoma
Causas Possíveis
Remédio
O erro indica o código 14, o ícone
piscando no display LCD
e o alarme suona continuamente
O
SAI
foi
desligado
automaticamente devido a
um curto-circuito na saída
do SAI.
Verifique os cabos e se os
dispositivos conectados à
saída do SAI está em
curto.
O erro indica o código: 1, 2, 3, 4,
11, 12, 13 y 41 no display LCD e
o alarme suona continuamente.
Houve uma falha interna
do SAO. Existem duas
causas possíveis:
1. A carga está ligada,
mas diretamente através
da
rede
utilizando
o
bypass
2. Nenhuma electricidade
é fornecida à carga.
Contacte o seu serviço de
assistência..
O tempo de autonomia é inferior
ao valor nominal.
A
bateria
não
está
completamente carregada.
Carregue a bateria durante
pelo menos cinco horas e,
em seguida, verificar a
capacidade.
Se
o
problema
persiste,
contacte o seu serviço de
assistência..
Bateria danificada
Contacte o seu serviço de
assistência. para substituir
a bateria.
O ícone
e a advertência
piscando no display LCD e o
alarme suona cada segundo
O ventilador é bloqueado
ou danificado
Verifique o ventilador e
informe o seu revendedor.
5. Armazenamento e manutenção
Intervenção
O SAI contine partes não reutilizáveis. A bateria tem uma vida de 3 a 5 anos a 25 ° C de
temperatura ambiente. Quando tiver de ser substituído, por favor contacte o Serviço de
Assistência.
Armacenamento
Se possível e por segurança, antes de armazenar a bateria carregue-la por 5 horas.
Mantenha o UPS protegidas e reto, em um lugar seco e fresco.
Durante o armazenamento, recarregar a bateria de acordo com a tabela seguinte:
Temperatura armazenamento
Frequência de
recarregamento
Duração do carregamento
-25°C - 40°C
Cada 3 meses
1-2 horas
40°C - 45°C
Cada 2 meses
1-2 horas
19
PT
6. Especificaçõ es
MODELO
1000
1500
2000
3000
CAPACIDADE*
1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W
ENTRADA
Gama de
tensão
Tensão transferência
baixo
80 VAC/70 VAC/60 VAC/50 VAC ± 5% o 160 VAC/140 VAC/120 VAC/110 VAC ±
5%
( base em % da carga: 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)
Tensão volta baixo
85 VAC / 75VAC / 65 VAC / 55VAC ± 5 % o 170 VAC /150 VAC/ 130 VAC /120 VAC± 5 %
Tensão transferência -
alto
150 VAC ± 5 % o 300 VAC ± 5 %
Tensão volta - alto
145 VAC ± 5 % o 290 VAC ± 5 %
Gama Frequência
45Hz ~ 55 Hz or 56Hz ~ 65 Hz
Fase
Monofase + neutro
Fator de Potência
≧
0.99 @ 200-230 VAC o 100-120 VAC
SAÍDA
Tensão saída
200/208/220/230/240VAC o 100/110/115/120/127 VAC
Regulação Tensão AC
(Modo bateria)
± 1%
Gama Frequência
(Gama sincronizada)
48 ~ 52 Hz o 58 ~ 62 Hz
Gama Frequência (Modo bateria)
50 Hz ± 0.2 Hz o 60Hz ± 0.2 Hz
Ratio Cresta Atual
3:1
Distorção harmônica
≦
2 % THD (carga lineal)
8 % max
.
(Modo bateria antes do desligamento)
Tempo
trasfer
Modo AC a bateria
Cero
Inverter a Bypass
4 ms (Típico)
Forma de onda (Modo batería)
Sinusoidal pura
EFICIÊ NCIA
Modo AC
85%
88%
Modo batería
83%
85%
BATERIA
Modelo
Standard
Tipo bateria
12 V / 7 AH
12 V / 9 AH
12 V / 7 AH
12 V / 9 AH
Numero
3
3
6
6
Tempo recarregamento
4 horas para carregar 90% da capacidade (Típico)
Corrente de carga
1.0 A(max.)
Tensão de carga
41.0 VDC ± 1%
82.1 VDC ±1%
82.1 VDC ±1%
Modelo
longa
autonom.
Tipo bateria e numero
Depende das baterias externas
Corriente carga
8.0 A(max.)
Tensão de carga
41.0 VDC ± 1%
82.1 VDC ±1%
82.1 VDC ±1%
CARACTERISTICAS FISICAS
Modelo
Standard
Medidas, Pr X An X Al
mm
480 x 438 x 88
600 x 438 x 88
600 x 438 x 88
Peso neto (kg)
18.4
18.5
25.7
29
Modelo
longa
autonom
Medidas, Pr X An X Al
mm
480 x 438 x 88
600 x 438 x 88
600 x 438 x 88
Peso neto (kg)
11.3
10.7
14.6
14.8
CONDIÇ
Õ
ES AMBIENTALES
Humedad relativa
20-90 % RH @ 0- 40°C (sem condensação)
Nivel de ruido
< 50dBA @ 1 metro
GESTÃ O
Smart RS-232 ou USB
Compatível: Windows® 2000/2003/XP/Vista/2008, 7, Linux, Unix, e MAC
SNMP Opcional
Power management from SNMP manager and web browser
* Reduzir a capacidade da UPS a 60% em operação de um conversor de freqüência e 80% quando a tensão de saída é fixado
em 200/208VAC
RU

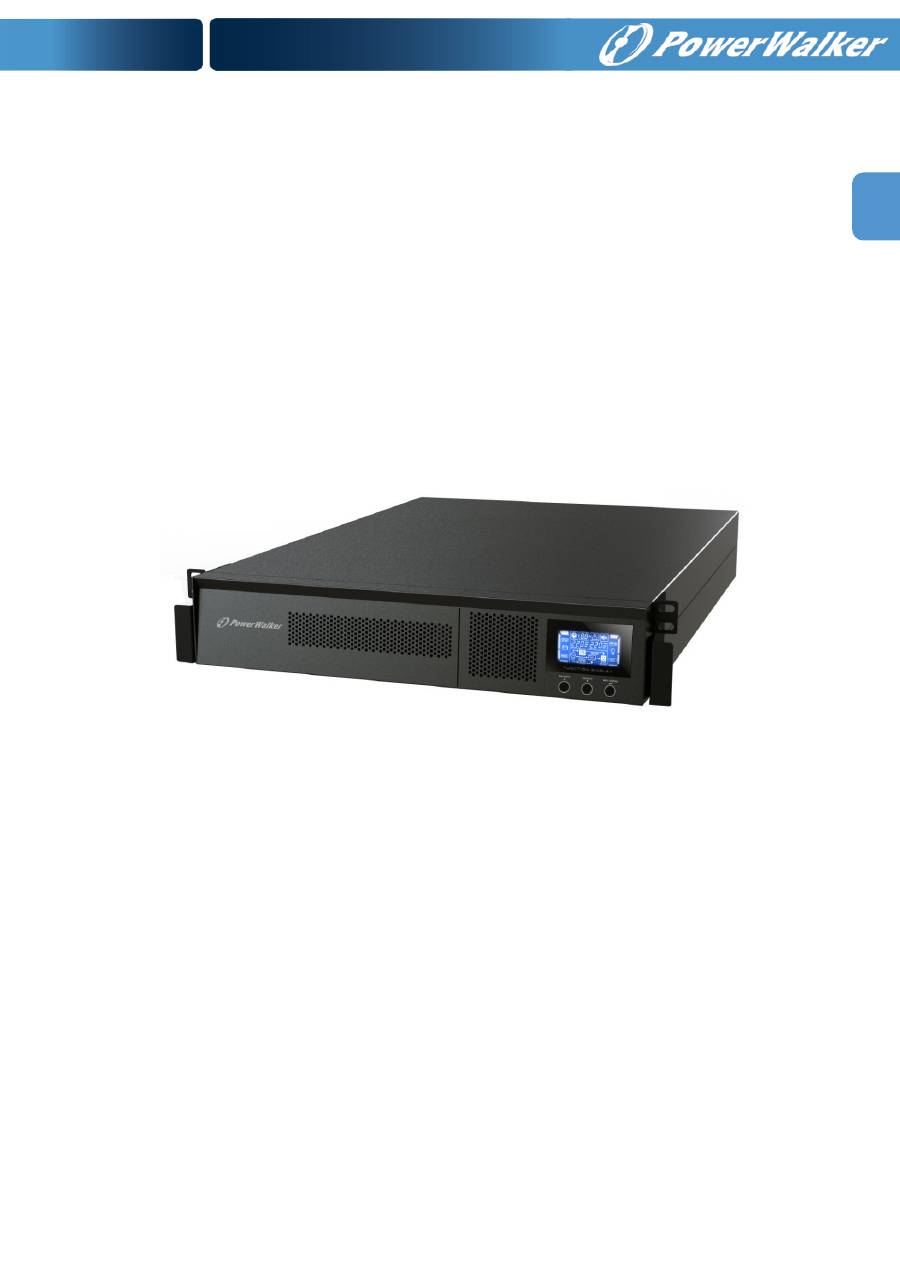

On-Line ИБП
PowerWalker VFI 1000RM LCD
PowerWalker VFI 1500RM LCD
PowerWalker VFI 2000RM LCD
PowerWalker VFI 3000RM LCD
