PowerWalker VFI 1000R LCD: Inhaltsverzeichnis
Inhaltsverzeichnis: PowerWalker VFI 1000R LCD
DE
Inhaltsverzeichnis
1. Wichtige Sicherheitshinweise .............................................................................................................. 1
1-1. Transport ................................................................................................................................... 1
1-2. Vorbereitung ............................................................................................................................. 1
1-3. Installation ................................................................................................................................ 1
1-4. Betrieb ...................................................................................................................................... 1
1-5. Instandhaltung, Service und Fehlerbehebung ........................................................................... 2
2. Installation und Aufbau ........................................................................................................................ 3
2-1. Hintere Konsolenansicht ........................................................................................................... 3
2-2. Die USV anschließen ................................................................................................................ 4
3. Betrieb .................................................................................................................................................. 6
3-1. Tastenbedienung ....................................................................................................................... 6

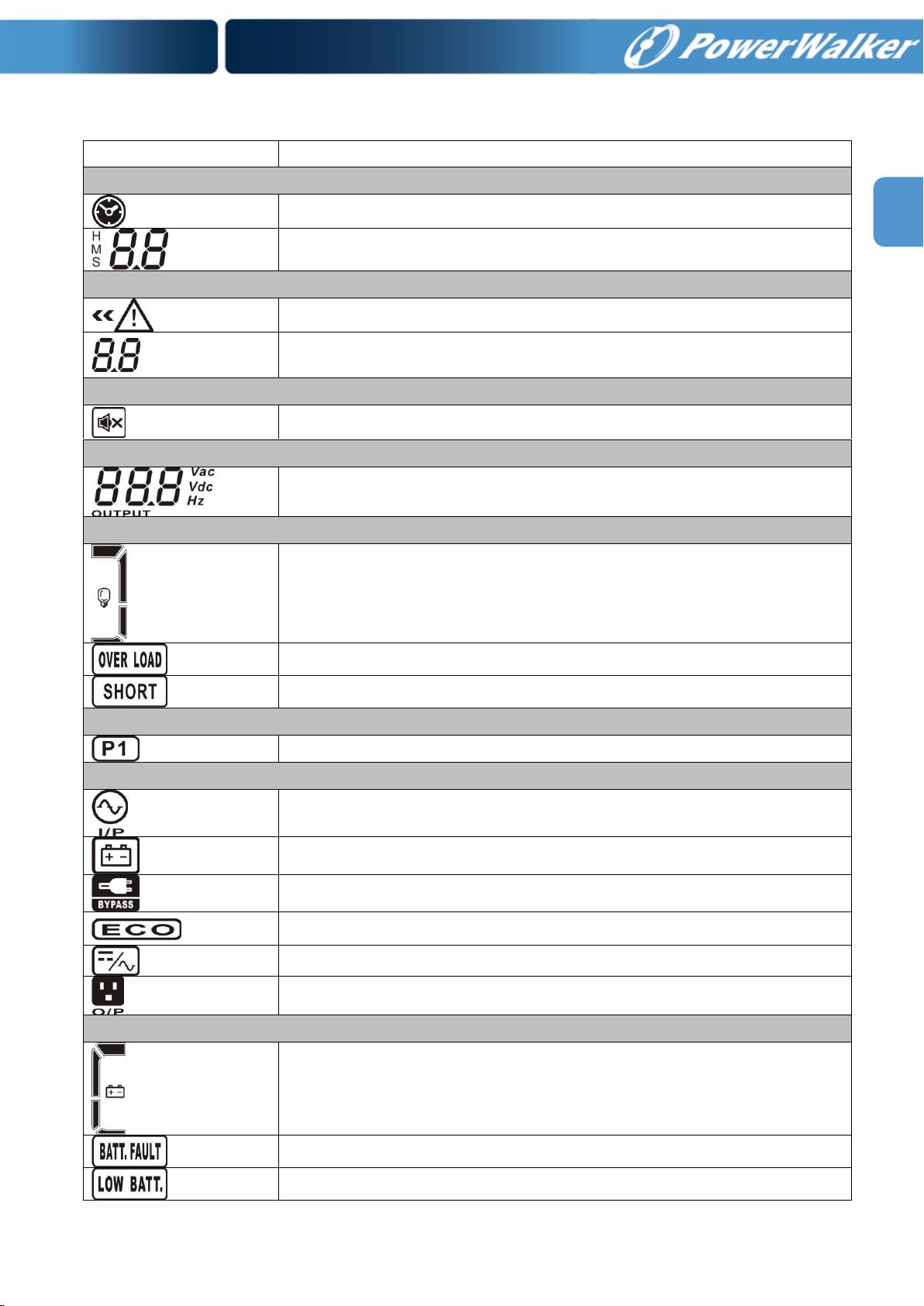

3-2. LCD Paneel ............................................................................................................................... 6
3-3. Akustischer Alarm .................................................................................................................... 8

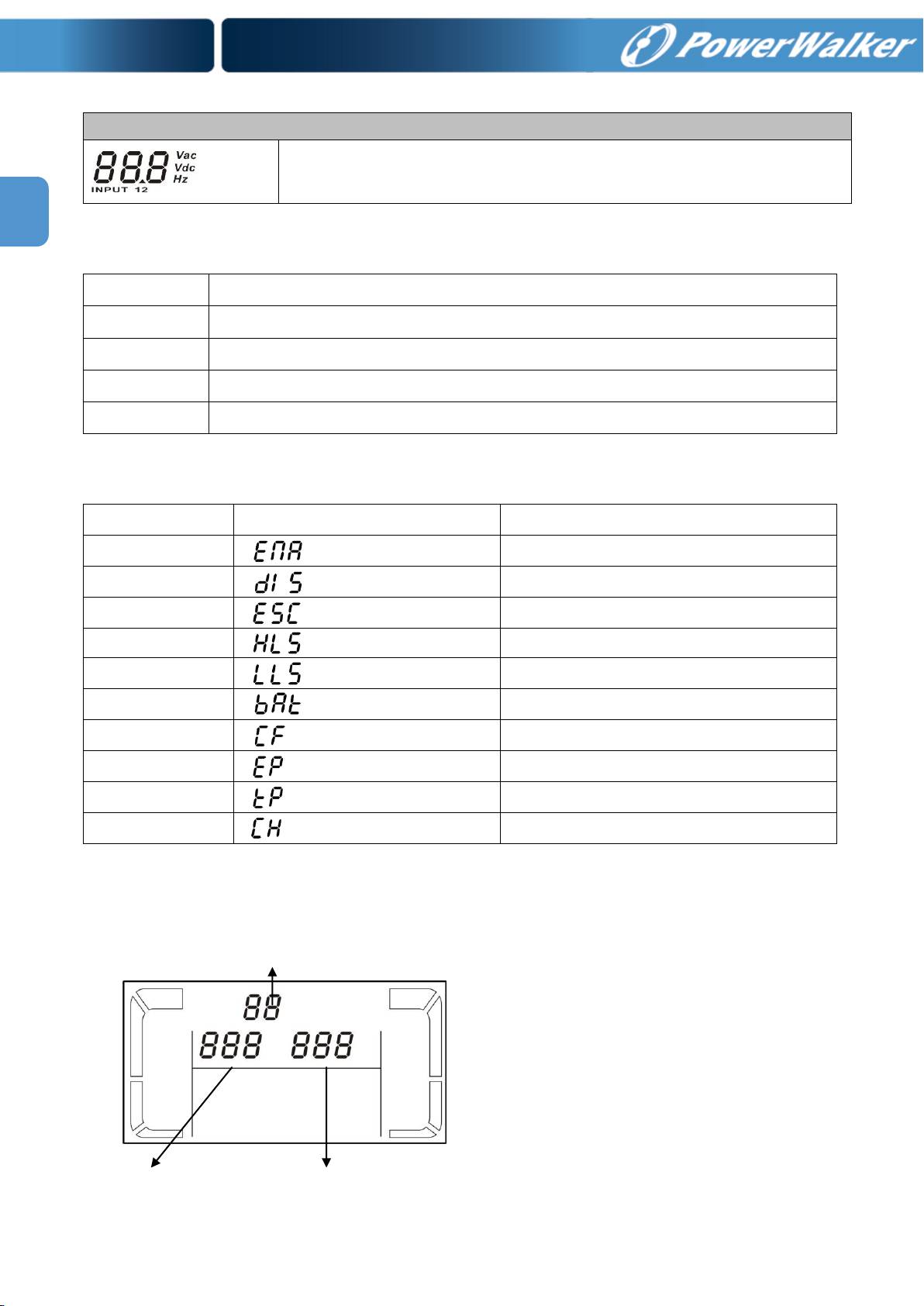

3-4. LCD-Display Index der Formulierungen ................................................................................. 8

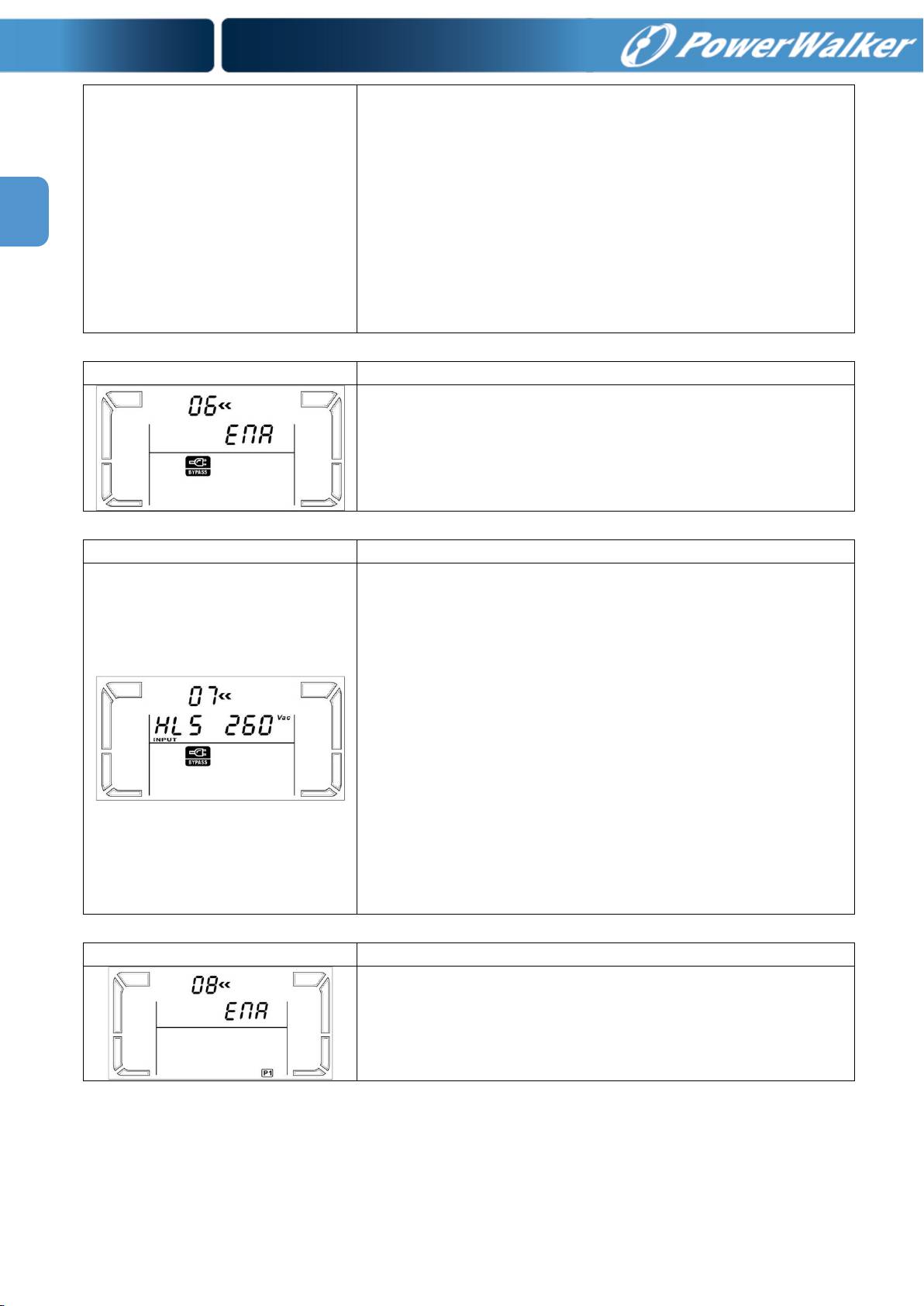

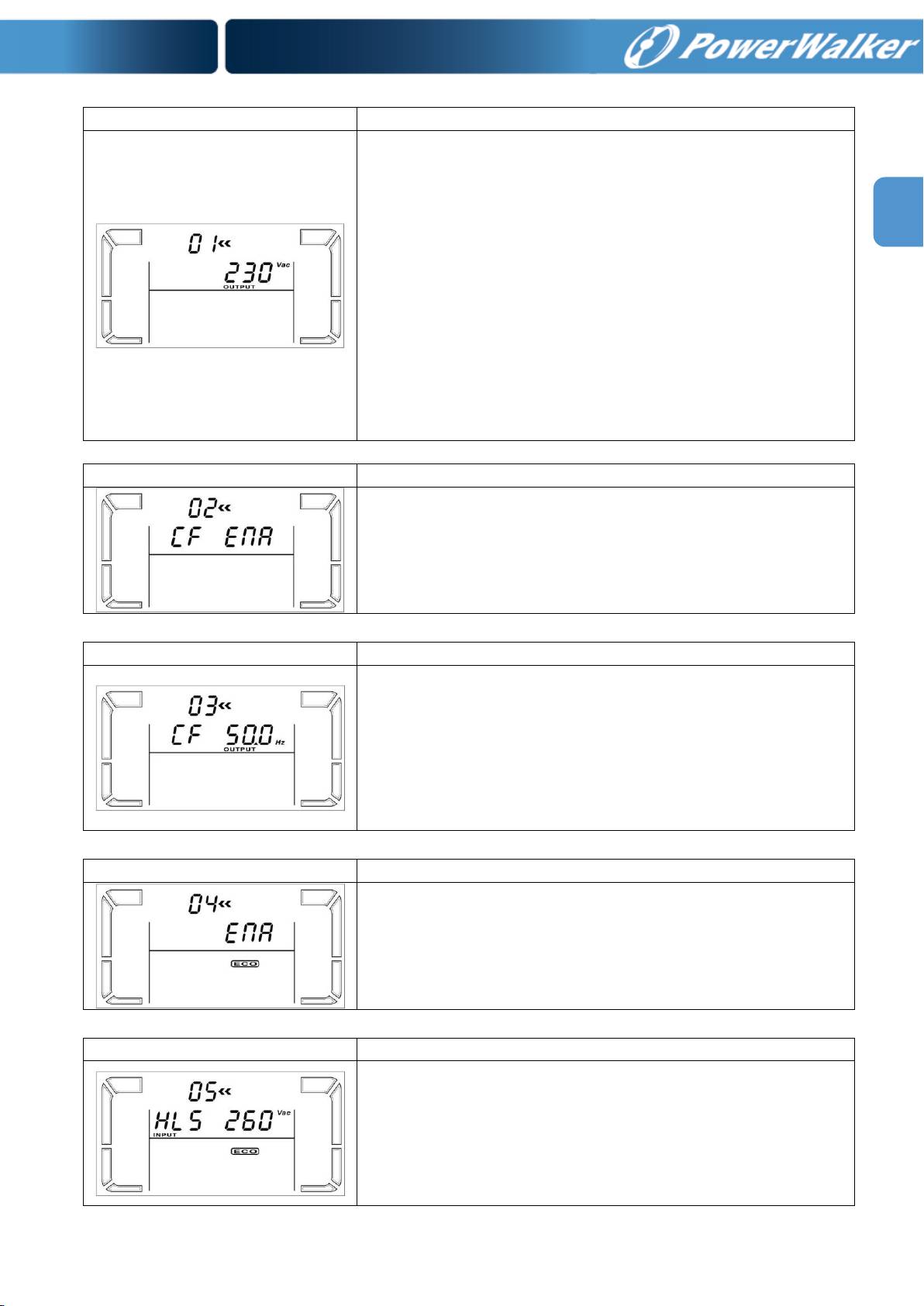

3-5. USV Einstellungen ................................................................................................................... 8
3-6. Beschreibung der Betriebsmodi ............................................................................................... 11
3-7. Fehlerreferenzkode ................................................................................................................. 12
3-8. Warnanzeige............................................................................................................................ 12

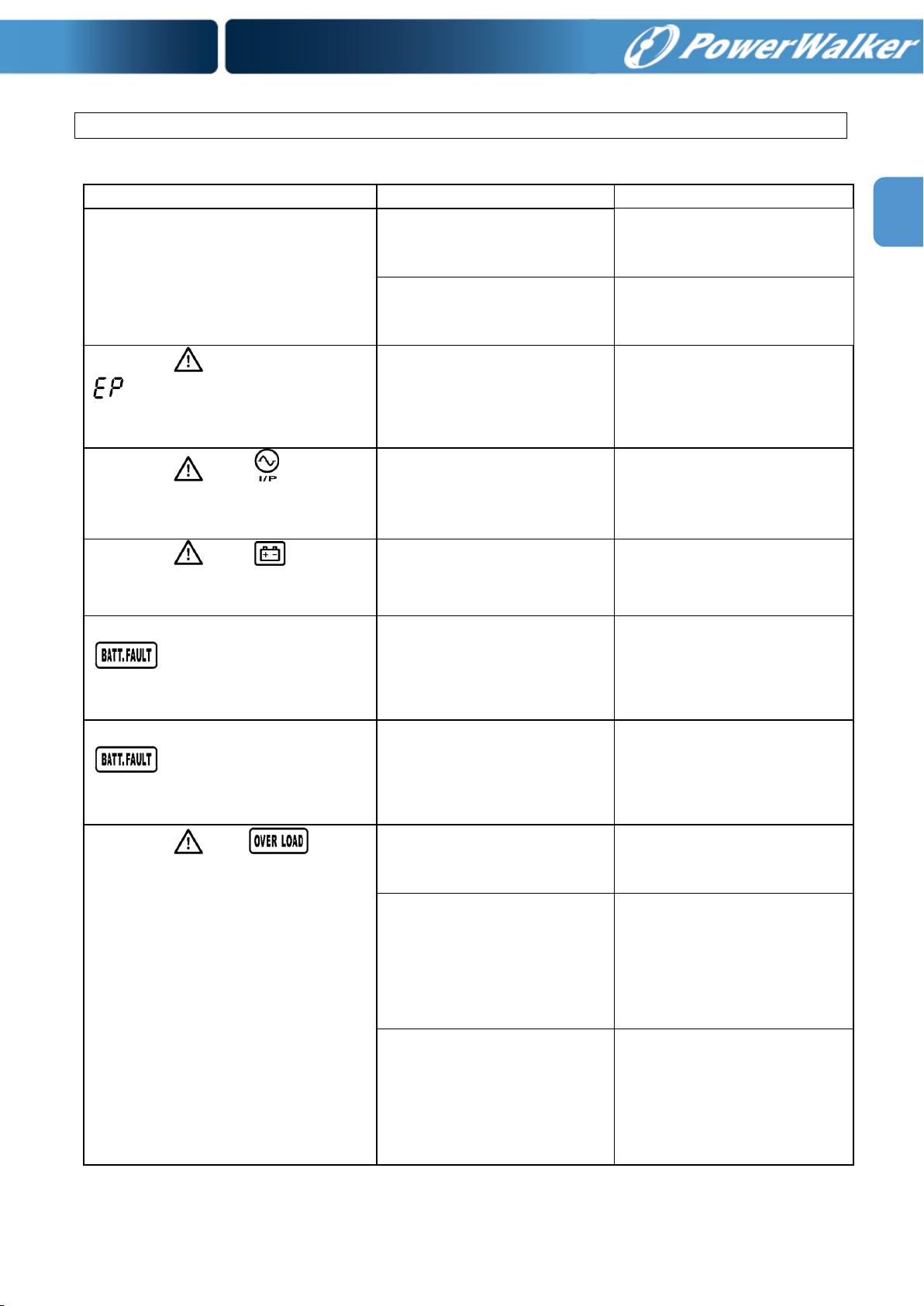

4. Fehlerbehebung .................................................................................................................................. 13
5. Lagerung und Instandhaltung ............................................................................................................ 15
6. Spezifikationen .................................................................................................................................. 16
1
DE
1. Wichtige Sicherheitshinweise
Bitte beachten Sie strikt alle Warnhinweise und Bedienungsanleitungen in diesem Handbuch.
Verwahren Sie diese Anleitung gut auf und lesen sorgfältig die folgenden Anweisungen, bevor
Sie das Gerät installieren. Nehmen Sie das Gerät nicht vor dem Lesen aller
Sicherheitsinformation und Betriebsanleitungen in Betrieb.
1-1. Transport
Bitte transportieren Sie die USV nur in der Originalverpackung, um es vor Stößen zu
schützen.
1-2. Vorbereitung
In der USV kann es zur Bildung von Kondenswasser kommen, wenn diese von einer
warmen direkt einer kalten Umgebung ausgesetzt wird. Die USV muss absolut
trocken sein, bevor sie installiert wird. Lassen Sie der USV mindestens zwei Stunden
Zeit sich zu akklimatisieren.
Installieren Sie die USV nicht neben offenem Wasser oder in einer feuchten
Umgebung.
Installieren Sie die USV nicht neben einer Heizung oder an einem Ort, wo es direktem
Sonnenlicht ausgesetzt ist.
Halten Sie die Ventilationsöffnungen des USV-Gehäuses frei.
1-3. Installation
Schließen Sie keine Geräte an die USV an, die diese überlasten könnten (z.B.
Laserdrucker).
Verlegen Sie die Kabel so, dass niemand darüber stolpern kann.
Schließen Sie kein Haushaltsgeräte (z.B. Föhn) an die USV an.
Die USV kann von jedermann ohne Erfahrung betreiben werden.
Stecken Sie die USV nur in geerdeten Steckdosen ein, die einfach zu erreichen sind
und sich in der Nähe der USV befinden.
Bitte benutzen Sie nur VDE getestete und CE-zertifizierte Stromkabel (z.B. das
Stromkabel Ihres Computers) um die USV mit einer geerdeten Steckdose des Hauses
zu verbinden.
Bitte benutzen Sie nur VDE getestete und CE-zertifizierte Stromkabel, um Geräte an
die USV anzuschließen.
Stellen Sie sicher, dass der Kriechstrom der USV und der angeschlossen Geräte
3.5mA nicht überschreitet.
1-4. Betrieb
Ziehen Sie das Stromkabel der USV während des Betriebs nicht aus der Steckdose
und unterbrechen Sie nicht die Verbindung des Stromkabels mit der USV, da dies die
Erdung aller angeschlossener Geräte inklusive der USV unterbricht.
Die USV hat seine eigene interne Stromquelle (Akkus). Die Ausgänge der USV können
unter Strom stehen, auch wenn die USV nicht an einer Steckdose eingesteckt ist.
Um die USV komplett vom Netz zu nehmen, drücken Sie bitte zuerst die
OFF/Enter-Taste, bevor Sie das Stromkabel ausstecken.
Verhindern Sie das Eindringen von Flüssigkeit oder fremder Objekte in die USV.
2
DE
1-5. Instandhaltung, Service und Fehlerbehebung
Der Betrieb der USV erfolgt mit gefährlichen Spannungen. Reparaturen dürfen nur
von qualifizierten Personen durchgeführt werden.
Achtung – Stromschlaggefahr. Selbst wenn das Gerät ausgesteckt ist, sind Teile der
USV immer noch mit dem Akku verbunden und stehen unter Strom.
Vor jeder Art von Service und/oder Instandhaltungsmaßnahmen klemmen Sie die
Akkus ab und vergewissern sich, dass keine gefährliche Spannung mehr an den
Verbindungen der Superkondensatoren wie den BUS-Kondensatoren auftritt.
Es dürfen nur qualifizierte Personen, die ausreichend vertraut mit den Akkus und den
Vorsichtsmaßnahmen sind, die Akkus austauschen und den Betrieb überwachen.
Unqualifizierte Personen müssen von den Akkus ferngehalten werden.
Achtung – Stromschlaggefahr. Der Akkustromkreis ist nicht von der
Eingangsspannung isoliert. Es können gefährliche Spannungen zwischen den
Akkuanschlüssen und der Erdung auftreten. Vergewissern Sie sich, dass keine
Spannung anliegt, bevor Sie die Teile berühren!
Die Akkus können einen Stromschlag verursachen und haben einen hohen
Kurzschlussstrom. Bitte treffen Sie die unten beschrieben Vorsichtsmaßnahmen und
jegliche weitere Sicherheitsmassnahme, wenn Sie an den Akkus arbeiten:
－Legen Sie Armbanduhren, Ringe und andere metallenen Objekte ab.
－Verwenden Sie nur isolierte Werkzeuge.
Beim Austausch von Akkus verwenden Sie nur die gleiche Anzahl und gleichen Typ
von Akkus.
Versuchen Sie nicht Akkus durch Verbrennen zu entsorgen. Die Akkus könnten
explodieren.
Öffnen oder zerstören Sie die Akkus nicht. Der austretende Elektrolyt kann Haut und
Augen reizen und ist möglicherweise giftig.
Verwenden Sie nur Sicherungen des gleichen Typs und Stromstärke um Feuergefahr
zu vermeiden.
Demontieren Sie die USV nicht.
3
DE
2. Installation und Aufbau
HINWEIS: Bitte inspizieren Sie das Gerät vor der Installation. Vergewissern Sie sich, dass kein
Teil beschädigt ist. Bitte bewahren Sie die original Verpackung für weiteren Gebrauch auf.
HINWEIS: Es gibt zwei unterschiedliche Arten von Online-USV: Standard and Long-run
Modelle. Bitte beachten Sie folgende Modellübersicht.
Model
Typ
Model
Typ
1000
Standard
1000L
Long-run
1500
1500L
2000
2000L
3000
3000L

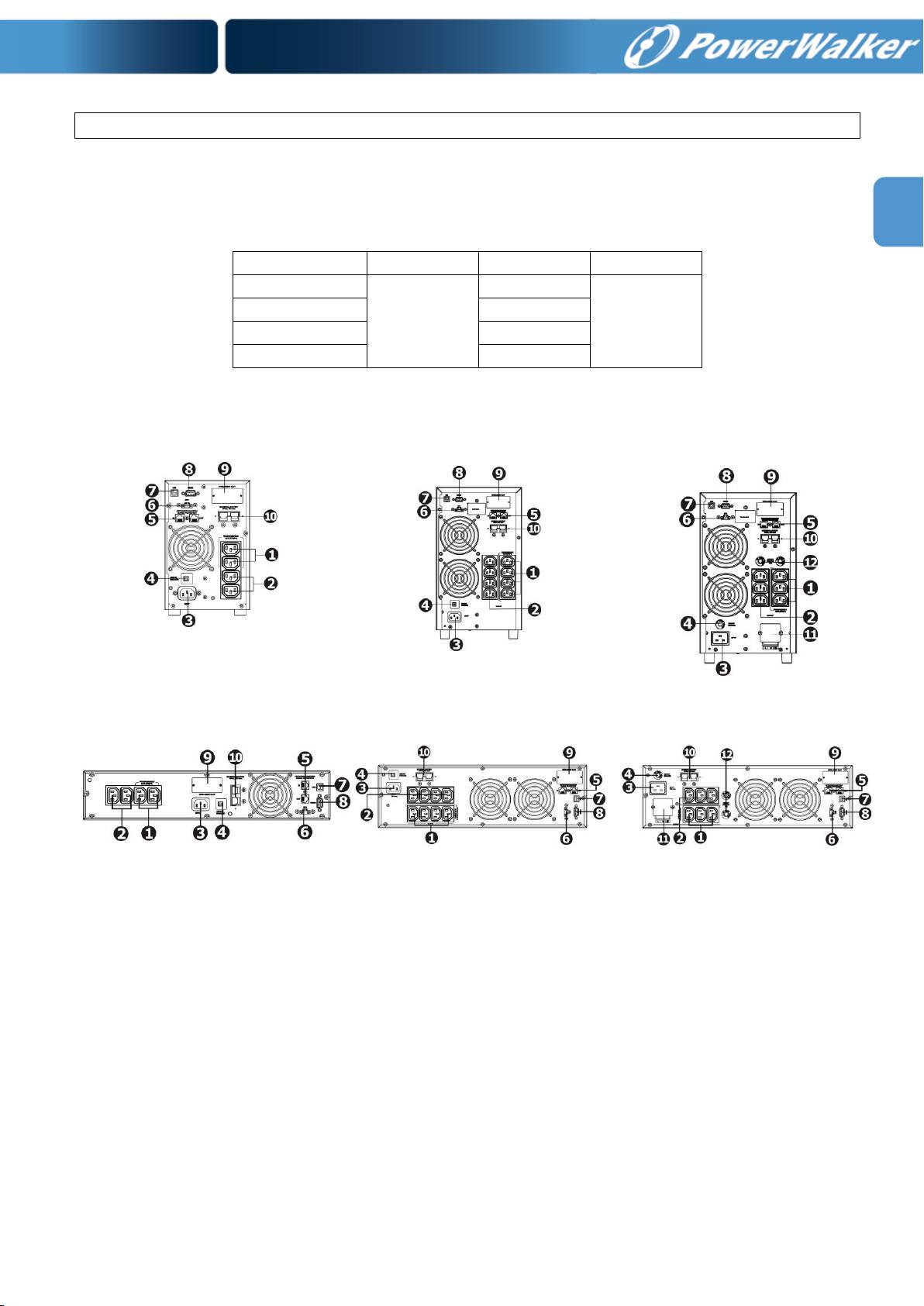

2-1. Hintere Konsolenansicht
1000(L) / 1500(L) TOWER 2000(L) TOWER 3000(L) TOWER
1000(L)/1500(L) RACK
2000(L) RACK
3000(L) RACK
1. Programmierbare Steckdose: Geräte mit niedriger Ausfallsicherheit einstecken.
2. Standardsteckdose: Geräte mit hoher Ausfallsicherheit einstecken.
3. Wechselstromeingang
4. Eingangssicherung
5. Netzwerk/Fax/Modem Überspannungsschutz
6. Stecker für Not-Aus-Schalter (Emergency power off - EPO).
7. USB-Port
8. RS-232 Port
9. SNMP Intelligent-Slot
10. Externer Akkuanschluss
11. Ausgang
12. Ausgangssicherung
4
DE
2-2. Die USV anschließen
Schritt 1: USV Eingangsstecker
Stecken Sie die USV nur in eine zweipolige, dreiadrige, geerdete Steckdose. Vermeiden Sie die
Verwendung von Verlängerungsschnüren.
Modelle 200/208/220/230/240VAC:
Das Stromkabel wird mit der USV mitgeliefert.
Modelle 100/110/115/120/127VAC: Das Stromkabel ist mit der USV verbunden. Der
Eingangsstecker ist ein NEMA 5-15P bei 1000, 1000L, 1500 und 1500L Modellen, NEMA
5-20P bei 2000 und 2000L Modellen.
Hinweis:
Bei Niederspannungs-Modellen
: Überprüfen Sie ob der Fehlverkablungsindikator im
LCD-Paneel aufleuchtet. Er leuchtet auf, wenn die USV in eine unsachgemäß verkabelte
Steckdose gesteckt wurde (Weitere Informationen in dem Kapitel Fehlerbebung). Für einen
sicheren Betrieb bei 3kVA Modellen installieren Sie bitte einen Schutzschalter (40A) zwischen
Hauptleitung und USV Eingang.
Schritt 2: USV Ausgangsstecker
Es gibt zwei Arten von Ausgangsteckern: programmierbare und Standardsteckdosen. Bitte
stecken Sie Geräte mit niedriger Ausfallsicherheit in die programmierbaren Steckdosen
und Geräte mit hoher Ausfallsicherheit in die Standardsteckdosen. Während eines
Stromausfalls können Sie die Laufzeit der Geräte mit hoher Ausfallsicherheit verlängern,
indem Sie die Laufzeit der Geräte mit niedriger Ausfallsicherheit verkürzen.
Bei Ein- oder Ausgängen mit Kabelklemmung folgen Sie bitte den Anweisungen unten:
a) Entfernen Sie die Abdeckung über der Kabelklemmung.
2
b) Empfohlene Kabel: AWG14 oder 2.1mm
Stromkabel. Für NEMA-Typ empfohlene Kabel:
2
2
WG12-10 oder 3.3mm
-5.3mm
Stromkabel.
c) Nach dem Anklemmen der Kabel vergewissern Sie sich bitte, dass die Kabel sicher
geklemmt sind.
d) Befestigen Sie wieder die Abdeckung über der Kabelklemmung.

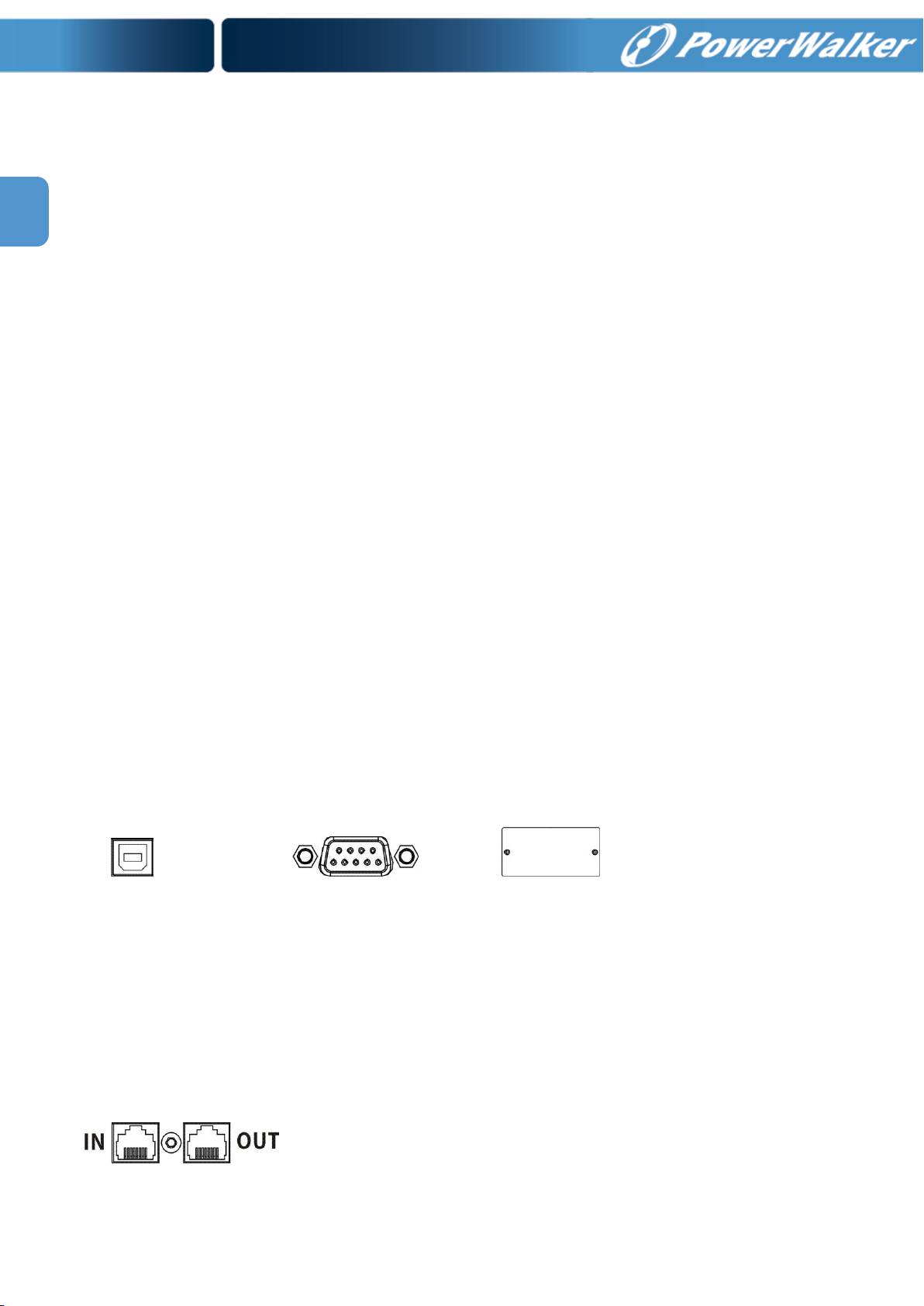

Schritt 3: Kommunikationsverbindung
Kommunikations-Ports:
USB-Port RS-232-Port Intelligent Slot
Verbinden Sie die USV mit Ihren PC über den USB/RS-232-Port, um einen unbeaufsichtigtes
USV Abschalten/Anschalten und die Statusüberwachung durchzuführen. Mit Hilfe der
Steuerungssoftware können Sie an Ihrem PC An- und Abschalten der USV programmieren und
den Status der USV überwachen.
Die USV ist mit einem Intelligent Slot ausgestattet für entweder eine SNMP oder AS/400 Karte.
Die SNMP oder AS/400 Karte bieten erweiterte Kommunikations- und Überwachungsoptionen.
Anmerkung: der USB-Port und RS-232-Port können nicht gleichzeitig betrieben werden.
Schritt 4: Netzwerkverbindung
Netzwerk/Fax/Modem Überspannungsschutz
Stecken Sie ein einfaches Modem/Telefon/Fax Kabel in den mit Überspannungsschutz
versehenen “IN” Stecker auf der Rückseite der USV. Stecken Sei ein weiteres
Modem/Telefon/Fax Kabel in den “OUT” Stecker.
5
DE

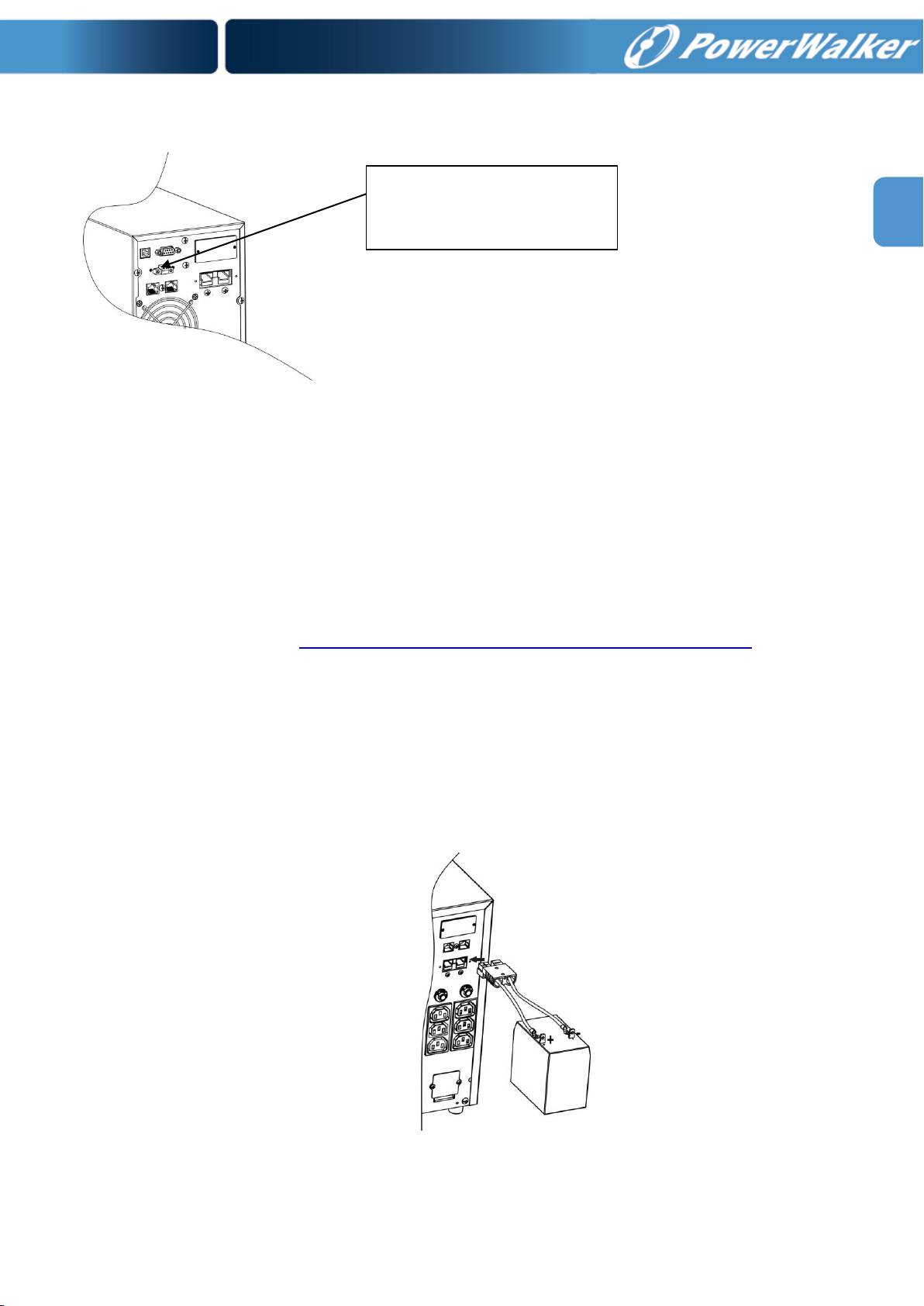

Schritt 5: Die Not-Aus Funktion (EPO)
Lassen Sie Pin 1 und 2 verbunden während des normalen USV Betriebs. Um die Not-Aus
Funktion zu aktivieren unterbrechen Sie die Verbindung zwischen Pin 1 und 2
Schritt 6: Die USV anschalten
Drücken Sie die ON/Mute Taste auf dem Frontkonsole zwei Sekunden lang, um die USV
anzuschalten.
Hinweis: Der Akku wird während der ersten fünf Stunden Betrieb geladen. Erwarten Sie
nicht die volle Akkulaufzeit, bevor der Akku nicht vollständig geladen ist.
Schritt 7: Installation der Software
Installieren Sie die USV Überwachungssoftware, um das Abschalten der USV programmieren
zu können. Sie können die Software von der mitgelieferten CD installieren oder über das
Internet herunterladen:
1. Rufen Sie die Webseite http://www.powerwalker.com/viewpower.html auf
2. Klicken Sie auf das ViewPower Software Icon und wählen das entsprechende Betriebssystem
aus, um die Software herunterzuladen.
3. Folgen Sie den Anweisungen auf dem Bildschirm um die Software zu installieren.
4. Nach dem Neustart Ihres Computers erscheint die Überwachungssoftware als ein orangenes
System Tray Icon neben der Uhr.
Schritt 8: Externer Akkuanschluss
Bevor Sie einen externen Akku anschließen, führen Sie bitte folgende Schritte aus, um das
Akkukabel zusammen zu stellem.
Verbunden während des
normalen USV Betriebs.
6
DE
3. Betrieb
3-1. Tastenbedienung
Taste
Funktion
ON/Mute-Taste
Anschalten der USV: Drücken und halten Sie die ON/Mute Taste für
mindesten 2 Sekunden, um die USV einzuschalten.
Stummschaltung des Alarms: Sobald die USV im Akkubetrieb ist, drücken
und halten Sie diese Taste für mindesten 5 Sekunde um den Alarm an oder
auszuschalten. Diese Taste beeinflusst nicht den Alarm für andere
Warnungen oder Fehlermeldungen.
Up-Taste: Drücken Sie diese Taste um die vorangegangene
Auswahloptionen in den USV Einstellungen aufzurufen.
Auf USV Selbsttest umstellen: Drücken Sie die ON/Mute Tasten gleichzeitig
für 5 Sekunden um den Selbsttest aufzurufen, währen sich die USV im
Netzbetrieb, ECO-Betrieb oder Konverter-Modus befindet
OFF/Enter-Taste
USV ausschalten: Drücken und halten Sie diese Taste für mindesten 2
Sekunden, um den Akkubetrieb der USV auszuschalten. Die USV geht in den
Standbymodus bei normaler Stromzufuhr, oder in den Bypassmodus, falls
der Bypass durch drücken dieser Taste aktiviert wurde.
Auswahlbestätigen-Taste: Drücken Sie diese Taste. um die Auswahl in den
USV Einstellungen zu bestätigen.
Select-Taste
LCD Anzeige umschalten: Drücken Sie diese Taste um zwischen der LCD
Anzeige für Eingangsspannung, Eingangsfrequenz, Akkuspannung,
Ausgangsspannung und Ausgangsfrequenz zu wechseln. Nach 10 Sekunden
kehrt die Anzeige zur voreingestellten Anzeige zurück.
Einstellungsmodus: Drücken und halten Sie diese Taste für 5 Sekunden, um
den USV Einstellungsmodus zu aktivieren, wenn die USV sich im
Standbymodus oder Bypassmodus befindet.
Down-Taste: Drücken Sie diese Taste um die nächste Auswahl in den USV
Einstellungen anzuzeigen.
ON/Mute- +
Select-Taste
Den Bypassmodus aktivieren: Bei normaler Stromzufuhr drücken und halten
Sie die ON/Mute-Taste und Select-Taste gleichzeitig für 5 Sekunden. Die
USV geht in den Bypassmodus über. Der Bypassmodus lässt sich nicht
aktivieren, wenn die Eingangsspannung außerhalb des akzeptablen
Bereichs liegt.
3-2. LCD Paneel
7
DE
Anzeige
Funktion
Laufzeit
Zeigt die verbleibende Überbrückungszeit als Tortendiagramm.
Zeigt die verbleibende Überbrückungszeit als Wert.
H: Stunde, M: Minute, S: Sekunde
Fehlermeldung
Zeigt Warnungen und Fehler an.
Zeigt Warnung- und Fehlerkodierung an. Die Kodes sind im Kapitel
3-5 detailliert aufgelistet.
Stummschaltung
Zeigt an, dass der USV-Alarm ausgeschaltet ist.
Ausgangs & Akkuspannung
Zeigt die Ausgangsspannung, Frequenz oder Akkuspannung an.
Vac: Ausgangsspannung, Vdc: Akkuspannung, Hz: Frequenz
Last
Zeigt die Last in 0-25%, 26-50%, 51-75% und 76-100% an.
Zeigt Überlastung an.
Zeigt einen Kurzschluss an USV oder angeschlossenen Geräten an.
Programmierbare Steckdosen
Zeigt an, dass die programmierbaren Stecker einwandfrei funktionieren.
Betriebsmodus
Zeigt an, dass das die USV an das Stromnetz angeschlossen ist.
Zeigt an, dass der Akku einwandfrei funktioniert.
Zeigt an, dass der Bypass einwandfrei funktioniert.
Zeigt an, dass der ECO-Modus aktiviert ist.
Zeigt an, dass der Inverterstomkreis einwandfrei funktioniert.
Zeigt an, dass der Ausgang einwandfrei funktioniert.
Akku
Zeigt den Ladungszustand des Akkus in 0-25%, 26-50%, 51-75%,
und 76-100% an.
Zeigt einen Akkudefekt an.
Zeigt einen niedrigen Ladezustand und Spannung des Akkus an.
8
DE
Eingangs- & Akkuspannung
Zeigt die Eingangsspannung oder -frequenz oder die
Akkuspannung an.
Vac: Eingangsspannung, Vdc: Akkuspannung, Hz: Eingangsfrequenz
3-3. Akustischer Alarm
Akkumodus
Ertönt alle 4 Sekunden
Akku leer
Ertönt jede Sekunde
Überlastung
Ertönt zweimal jede Sekunde
Fehler
Kontinuierlicher Ton
Bypassmodus
Ertönt alle 10 Sekunden
3-4. LCD-Display Index der Formulierungen
Abkürzung
Anzeige
Bedeutung
ENA
Aktivieren
DIS
Deaktivieren
ESC
Escape
HLS
Hohe Verlustrate
LLS
Niedrige Verlustrate
BAT
Akku
CF
Wandler
EP
Not-Aus (EPO)
TP
Temperatur
CH
Laden
3-5. USV Einstellungen
Es können drei Parameter eingestellt
werden.
Parameter 1: Es können 9 Programme
eingestellt werden. Siehe Tabelle unten.
Parameter 2 und Parameter 3 geben die
Einstelloptionen oder Werte für jedes
Programm wieder.
Parameter 1
Parameter 2
Parameter 3
9
DE
01: Ausgangsspannungseinstellung
Interface
Einstellung
Parameter 3: Ausgangsspannung
Bei den Modellen 200/208/220/230/240 VAC können folgende
Ausgangsspannung eingestellt werden:
200: Ausgangsspannung 200V Wechselstrom
208: Ausgangsspannung 208V Wechselstrom
220: Ausgangsspannung 220V Wechselstrom
230: Ausgangsspannung 230V Wechselstrom
240: Ausgangsspannung 240V Wechselstrom
Für 100/110/150/120/127 VAC Modelle können Sie folgende
Ausgangsspannung wählen:
100: Ausgangsspannung 100V Wechselstrom
110: Ausgangsspannung 110V Wechselstrom
115: Ausgangsspannung 115V Wechselstrom
120: Ausgangsspannung 120V Wechselstrom
127: Ausgangsspannung 127V Wechselstrom
02: Frequenzumwandler aktiviert/deaktiviert
Interface
Einstellung
Parameter 2 & 3: Aktiviert oder deaktiviert den
Frequenzumwandlermodus. Sie können folgende Optionen
wählen:
CF ENA: Frequenzumwandlermodus aktiviert
CF DIS: Frequenzumwandlermodus deaktiviert
03: Ausgangsfrequenzeinstellungen
Interface
Einstellung
Parameter 2 & 3: Ausgangsfrequenzeinstellung.
Sie können die Initialfrequenz im Akkumodus einstellen:
BAT 50: Ausgangsfrequenz 50Hz
BAT 60: Ausgangsfrequenz 60Hz
Falls der Wandlermodus aktiviert ist können Sie folgende
Frequenzen einstellen:
CF 50: Ausgangsfrequenz 50Hz
CF 60: Ausgangsfrequenz 60Hz
04: Stromsparfunktion (ECO) aktiviert/deaktiviert
Interface
Einstellung
Parameter 3: Aktiviert oder Deaktiviert den Stromsparfunktion
(ECO). Sie können folgende Optionen einstellen:
ENA: Not-Aus-Modus aktiviert
DIS: Not-Aus-Modus deaktiviert
05: Stromsparfunktion (ECO) Spannungsbereicheinstellung
Interface
Einstellung
Parameter 2 & 3: Stellen Sie die tolerable Höchst- und
Niedrigspannung für den Stromsparmodus durch drücken der
Down- oder Up-Taste ein.
HLS: Hohe Verlustspannung im Stromsparmodus mit Parameter
2.
Für Modelle 200/208/220/230/240 VAC, kann der
Einstellungsbereich des Parameters 3 von +7V bis+24V der
10
DE
nominalen Spannung eingestellt werden.
Für Modelle 100/110/115/120/127 VAC kann der
Einstellungsbereich des Parameters 3 von +3V bis +12V der
nominalen Spannung eingestellt werden.
LLS: Niedrige Verlustspannung im Stromsparmodus mit
Parameter 2.
Für Modelle 200/208/220/230/240 VAC kann der
Einstellungsbereich des Parameters 3 von -7V bis -24V der
nominalen Spannung eingestellt werden.
Für Modelle 100/110/115/120/127 VAC kann der
Einstellungsbereich des Parameters 3 von -3V bis -12V der
nominalen Spannung eingestellt werden.
06: Bypass aktivieren/deaktivieren wenn die USV abgestellt ist
Interface
Einstellung
Parameter 3: Aktiviert oder deaktiviert die Bypass-Funktion.
Sie können folgende Optionen einstellen:
ENA: Bypass aktiviert
DIS: Bypass deaktiviert
07: Bypass Spannungsbereicheinstellung
Interface
Einstellung
Parameter 2 & 3: Stellen Sie die tolerable Höchst- und
Niedrigspannung für den Bypass-Modus durch drücken der
Down- oder Up-Taste ein.
HLS: Bypass höchster Spannungspunkt
Modelle 200/208/220/230/240 VAC:
230-264: Einstellung des Parameters 3 von 230V
Wechselstrom bis 264V Wechselstrom.
Modelle 100/110/115/120/127 VAC:
120-132: Einstellung des Parameters 3 von 120V
Wechselstrom bis 132V Wechselstrom
LLS: Bypass niedrigster Spannungspunkt
Modelle 200/208/220/230/240 VAC:
170-220: Einstellung des Parameters 3 von 170V
Wechselstrom bis 220V Wechselstrom
Modelle 100/110/115/120/127 VAC:
85-115: Einstellung des Parameters 3 von 85V Wechselstrom
bis 115V Wechselstrom.
08: Programmierbare Steckdosen aktivieren/deaktivieren
Interface
Einstellung
Parameter 3: aktivieren/deaktivieren programmierbare
Steckdosen.
ENA: programmierbare Steckdosen aktivieren
DIS: programmierbare Steckdosen deaktivieren
11
DE

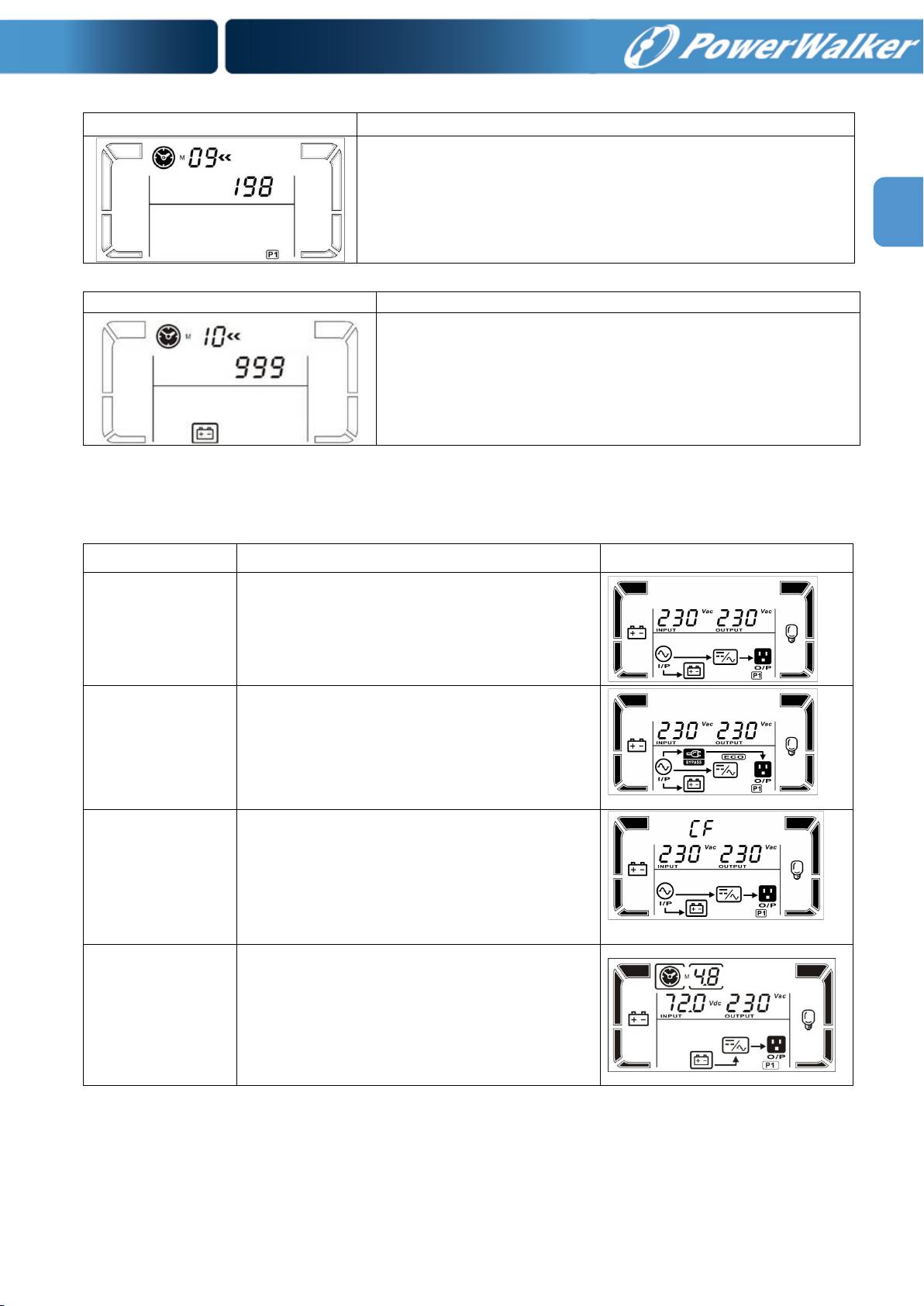

09: Programmierbare Steckdosen Einstellungen
Interface
Einstellung
Parameter 3: Einstellung des Laufzeitlimits der
programmierbare Steckdosen.
0-999: Einstellung des Laufzeitlimits von 0-999 Minuten, für
eingesteckte Geräte mit niedriger Ausfallsicherheit.
10: Standard Steckdosen Einstellungen
Interface
Einstellung
Parameter 3: Einstellung des Laufzeitlimits der standard
Steckdosen.
0-999: Einstellung des Laufzeitlimits von 0-999 Minuten, für
standard Steckdosen (Akkumodus).
0: Wenn auf "0" gesetzt, wird das Laufzeitlimit 10 sek.
999: Wenn auf "999" gesetzt, wird das Laufzeitlimit deaktiviert
00: Abschalteinstellungen
3-6. Beschreibung der Betriebsmodi
Betriebsmodus
Beschreibung
LCD-Anzeige
Online-Modus
Die USV erzeugt einen stabile, reine
Wechselstromspannung solange sich die
Eingangsspannung im akzeptablen
Bereich befindet. Der Akku der USV wird
im Online-Modus geladen.
Stromsparmodu
s (ECO mode)
Stromsparmodus:
Die USV leitet die Spannung direkt zum
Ausgang, wenn sich die
Eingangsspannung im akzeptablen
Bereich liegt, um Energie zu sparen.
Frequenzumwan
dlermodus
Die USV kann auf eine konstante
Ausgangsfrequenz von 50Hz oder 60Hz
eingestellt werden, wenn sich die
Eingangsfrequenz zwischen 40 Hz und 70
Hz befindet. Der Akku der USV wird in
diesem Modus geladen.
Akkumodus
Falls sich die Eingangsspannung
außerhalb des akzeptablen Bereichs
befindet oder eine Stromausfall eintritt,
ertönt der Alarm alle 4 Sekunden. Die USV
generiert Strom mit Hilfe des Akkus.
12
DE

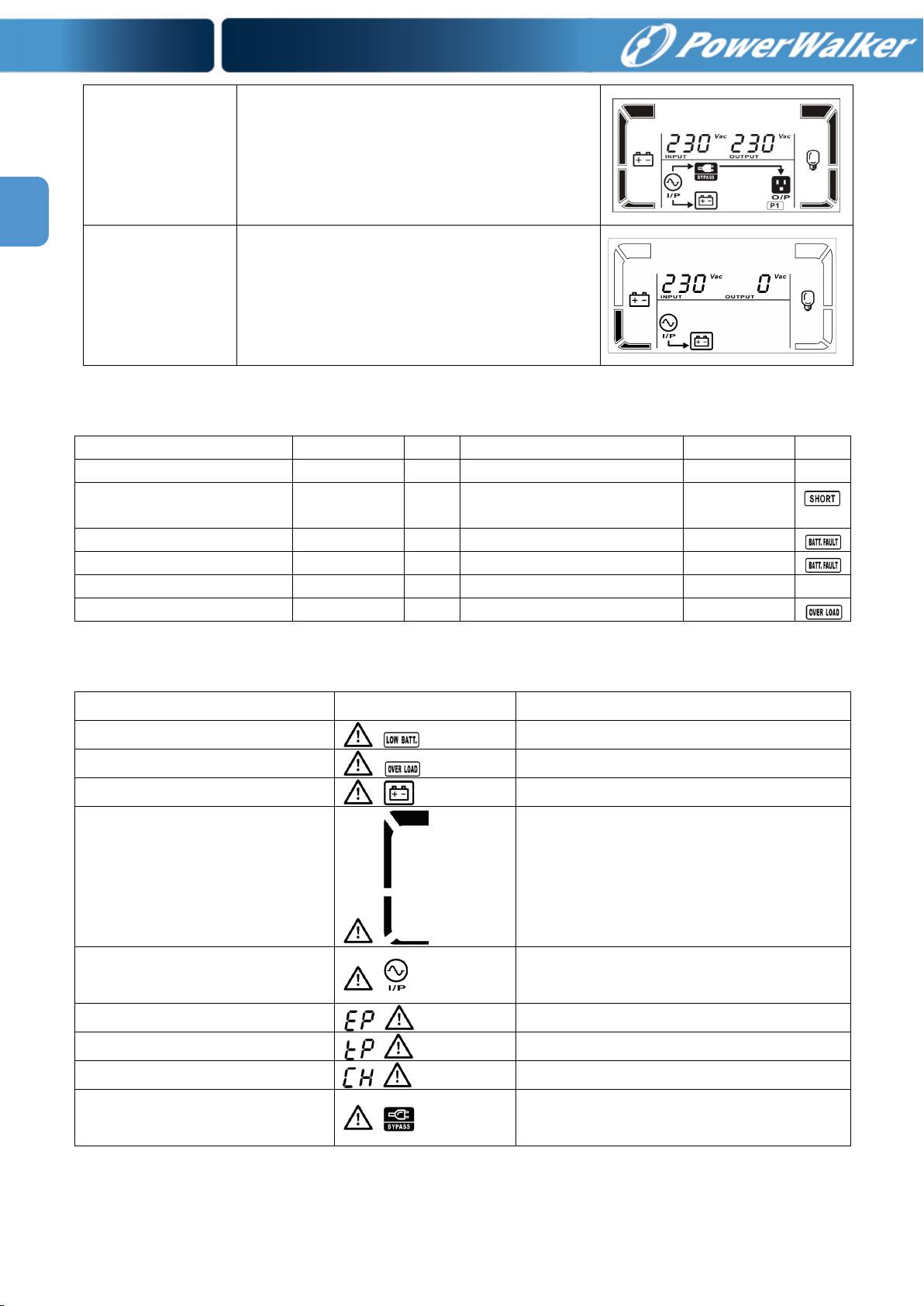

Bypass-Modus
Die USV geht in den Bypass-Modus wenn
die Eingangsspannung im akzeptablem
Bereich liegt, die USV aber überladen ist.
Der Bypass-Modus kann auch auf dem
Fronpaneel aufgerufen werden. Der Alarm
tönt alle 10 Sekunden.
Standby-Modus
Die USV ist ausgeschaltet und bietet
keinen Backupstrom, kann aber immer
noch die Akkus laden.
3-7. Fehlerreferenzkode
Aufgetretener Fehler
Fehlerkode
Icon
Aufgetretener Fehler
Fehlerkode
Icon
Bus Startfehler
01
x
Inverter Niederspannung
13
x
Bus über
02
x
Inverter
Ausgangkurzschluss
14
Bus unter
03
x
Akkuspannung zu hoch
27
Bus unausgeglichen
04
x
Akkuspannung zu niedrig
28
Inverter Softstart Fehler
11
x
Zu hohe Temperatur
41
x
Inverter Überspannung
12
x
Überlastung
43
3-8. Warnanzeige
Warnung
Icon (blinkend)
Alarm
Akku leer
Ertönt jede Sekunde
Überlastung
Ertönt zweimal in jeder Sekunde
Akku ist nicht angeschlossen
Ertönt jede Sekunde
Überspannung
Ertönt jede Sekunde
Fehlverkabelung
Ertönt jede Sekunde
Not-Aus (EPO) aktiviert
Ertönt jede Sekunde
Zu hohe Temperatur
Ertönt jede Sekunde
Ladungsfehler
Ertönt jede Sekunde
Außerhalb der
Bypassspannung
Ertönt jede Sekunde
Anmerkung: “Site Wiring Fault” Verkabelungsfehler Funktion kann per Software an- und
abgeschaltet werden. Bitte beachten Sie dazu das Software Handbuch für weitere Erklärung
13
DE
4. Fehlerbehebung
Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten
beheben.
Symptom
Mögliche Ursache
Abhilfe
Kein Alarm oder Warnhinweis.
Das Stromkabel ist nicht
korrekt verbunden.
Überprüfen Sie ob das
Stromkabel korrekt
verbunden ist.
Das Stromkabel ist mit
dem USV Ausgang
verbunden.
Verbinden Sie das
Stromkabel korrekt mit
dem Stromeingang.
Das Icon und der Warnkode
blinken auf dem LCD-Display
und der Alarm ertönt jede
Sekunde.
Die Not-Aus Funktion
(EPO) ist aktiviert.
Schließen Sie Pin 1 und 2
kurz, um die Not-Aus
Funktion zu deaktivieren.
Das Icon und blinken
auf dem LCD-Display und der
Alarm ertönt jede Sekunde
Strom- und Nullleiter des
USV Eingangs sind
vertauscht.
Drehen Sie den
Stromanschluss um 180°
und schließen ihn dann an
die USV an.
Das Icon und blinken
auf dem LCD-Display und der
Alarm ertönt jede Sekunde
Ein externer oder interner
Akku ist falsch
angeschlossen.
Überprüfen Sie den
Anschluss aller Akkus.
Der Fehlerkode 27 und das Icon
erscheint auf dem
LCD-Display und der Alarm ertönt
kontinuierlich.
Die Akkuspannung ist zu
hoch oder das Ladegerät
ist defekt.
Kontaktieren Sie Ihren
Händler.
Der Fehlerkode 28 und das Icon
erscheinen auf dem
LCD-Display und der Alarm ertönt
kontinuierlich.
Die Akkuspannung ist zu
niedrig oder das Ladegerät
ist defekt.
Kontaktieren Sie Ihren
Händler.
Das Icon und
blinken auf dem LCD-Display und
der Alarm ertönt zweimal in der
Sekunde.
USV ist überlastet.
Nehmen Sie die
überschüssigen Geräte
vom USV Ausgang.
USV ist überlastet. Die
Geräte, die an der USV
angeschlossen sind,
werden über den Bypass
direkt vom Netz mit Strom
versorgt.
Nehmen Sie die
überschüssigen Geräte
vom USV Ausgang.
Bei wiederholter
Überlastung der USV,
bleibt es im Bypass-Modus.
Alle angeschlossenen
Geräte werden direkt vom
Netz mit Strom versorgt.
Nehmen Sie zuerst die
überschüssigen Geräte
vom USV Ausgang und
starten dann die USV neu.
14
DE
Symptom
Mögliche Ursache
Abhilfe
Der Fehlerkode 43 und das Icon
erscheinen auf dem
LCD-Display und der Alarm ertönt
kontinuierlich.
Die USV wurde
automatisch abgestellt da
der Ausgang überlaste war.
Nehmen Sie zuerst die
überschüssigen Geräte
vom USV Ausgang und
starten dann die USV neu.
Der Fehlerkode 14 und das Icon
erscheinen auf dem
LCD-Display und der Alarm ertönt
kontinuierlich.
Die USV wurde
automatisch abgestellt da
ein Kurzschluss am USV
Ausgang aufgetreten ist.
Überprüfen Sie die
Ausgangsverkabelung und
ob die angeschlossenen
Geräte einen Kurzschluss
haben.
Der Fehlerkode 1, 2, 3, 4, 11, 12,
13 und 41 erscheinen auf dem
LCD-Display und der Alarm ertönt
kontinuierlich.
Ein interner Fehler hat sich
ereignet. Es gibt zwei
Möglichkeiten:
1. Die angeschlossenen
Geräte werden über den
Bypass direkt mit Strom
versorgt.
2. Die Geräte werden nicht
mehr mit Strom versorgt.
Kontaktieren Sie Ihren
Händler.
Die Akkulaufzeit ist kürzer als
angegeben.
Die Akkus sind nicht
vollständig geladen.
Laden Sie die Akkus für
mindestens 5 Stunden und
überprüfen dann Ihre
Kapazität. Falls das
Problem immer noch
auftritt, kontaktieren Sie
Ihren Händler.
Die Akkus sind defekt
Kontaktieren Sie Ihren
Händler um die Akkus
auszutauschen.
15
DE
5. Lagerung und Instandhaltung
Betrieb
Die USV enthält keine Teile die vom Benutzer gewartet werden müssen. Falls die
Akkulebensdauer (3~5 Jahre bei 25°C Umgebungstemperatur) überschritten wurde,
müssen die Akkus ausgetauscht werde. Kontaktieren Sie in diesem Fall Ihren Händler.
Lagerung
Laden Sie die USV für 5 Stunden. Lagern Sie die USV abgedeckt und aufrecht in einem
kühlen und trocken Ort. Laden Sie die Akkus nach folgender Tabelle:
Lagerungstemperatur
Ladungshäufigkeit
Ladezeit
-25°C - 40°C
Alle 3 Monate
1-2 Stunden
40°C - 45°C
Alle 2 Monate
1-2 Stunden
Bringen Sie gebrauchte Akkus zum Recycling oder senden Sie sie zu Ihrem
Händler.
16
DE
6. Spezifikationen
MODELL
1000
1500
2000
3000
KAPAZITÄT*
1000 VA / 800 W
1500 VA / 1200 W
2000 VA / 1600 W
3000 VA / 2400 W
INPUT
Spannungsbereich
Niedrige Überleitung
160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 % oder 80 VAC / 70 VAC / 60 VAC / 50 VAC ± 5 %
( abhängig von der prozentualen Last 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)
Niedrige
Leitungs-Comeback
175 VAC ± 5 % oder 85 VAC ± 5 %
Hohe Überleitung
300 VAC ± 5 % oder 150 VAC ± 5 %
Hohe
Leitungs-Comeback
290 VAC ± 5 % oder 145 VAC ± 5 %
Frequenzbereich
40Hz ~ 70 Hz
Phase
Einphasig mit Erdung
Phasenwinkel
≧ 0.99 @ 220-230 VAC or 110-120 VAC
AUSGANG
Ausgangsspannung
200/208/220/230/240VAC oder 100/110/115/120/127 VAC
Wechselspannungsregulation
± 3% (Akkumodus)
Frequenzbereich
(Synchronisierter Bereich)
47 ~ 53 Hz oder 57 ~ 63 Hz
Frequenzbereich (Akkumodus)
50 Hz ± 0.25 Hz or 60Hz ± 0.3 Hz
Überladung
100%~110%: akustische Warnung
110%-130%: USV stellt innerhalb von 30 Sekunden im Akkumodus ab oder schaltet auf
Bypass-Modus bei normaler Stromzufuhr.
>130%: USV stellt im Akkumodus sofort ab oder schaltet auf Bypass-Modus bei normaler
Stromzufuhr.
Stromverhältnis
3:1
Harmonische Verzerrung
≦ 3 % THD (Lineare Last)
≦ 6 % THD (Nichtlineare Last)
≦ 4 % THD (Lineare Last)
≦ 7 % THD (Nichtlineare Last)
Transfer Time
Wechselstrommodus
zu Akkumodus
Null
Inverter zu Bypass
4 ms (typisch)
Wellenform (Akkumodus)
Reine Sinuswelle
EFFIZIENZ
Wechselstrommodus
~ 85%
~ 88%
Akkumodus
~ 83%
AKKU
Standard Modelle
Akkutyp
12 V / 7 AH
12 V / 9 AH
12 V / 7 AH
12 V / 9 AH
Nummern
3
3
6
6
Ladezeit
4 Stunden bis 90% der Kapazität (typisch)
Ladestrom
1.0 A(max.)
Ladespannung
41.0 VDC ± 1%
82.1 VDC ±1%
Long-run Modelle
Akkutyp & Nummern
Hängt von der Kapazität der externen Akkus ab
Ladestrom
4.0 A oder 8.0 A(max.)
Ladespannung
41.0 VDC ± 1%
82.1 VDC ±1%
ABMESSUNGEN
Gehäuse
Dimensionen T X B X H
397 X 145 X 220 (mm)
421 X 190 X 318 (mm)
Gewicht (Kg)
13
7
14
7
26
13
28
13
Rack
Dimensionen T X B X H
420x438x88[2U] (mm)
580x438x133[3U] (mm)
Gewicht (Kg)
16
10
17
10
29
17
31
17
UMGEBUNGSBEDINGUNGEN
Luftfeuchte
20-90 % RH @ 0- 40°C (nichtkondensierend)
Geräuschpegel
Weniger als 45dBA @ 1 Meter
MANAGEMENT
Smart RS-232 oder USB
Unterstützt Windows®2000/2003/XP/Vista/2008/7, Linux, Unix, und MAC
Optionale SNMP
Powermanagement vom SNMP-Manager und Webbrowser
* Herabsetzen der Kapazität auf 60% der Kapazität des Frequenzkonvertermodus und auf 80% falls die Ausgangspannung auf
208V Wechselstrom eingestellt ist.
FR

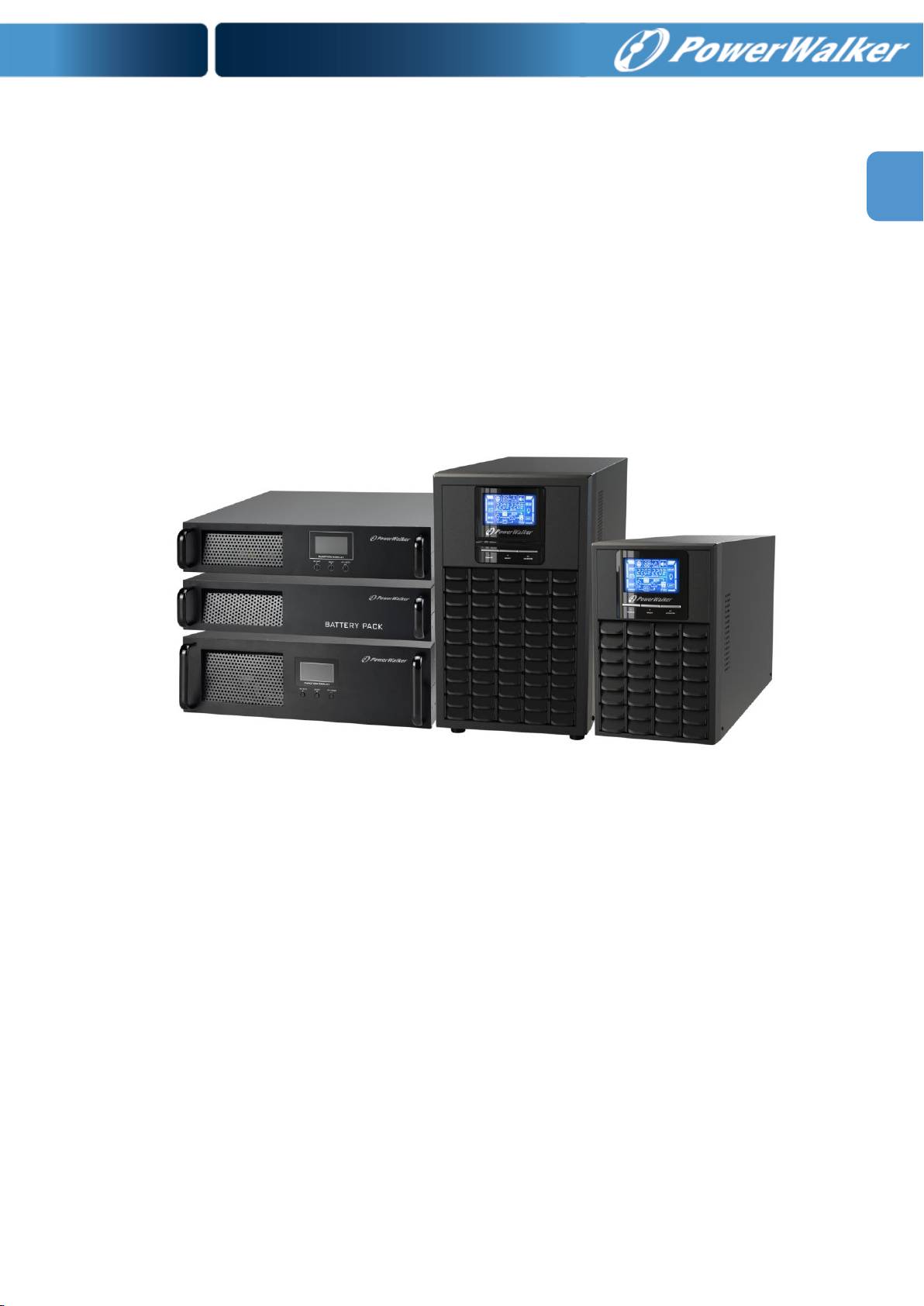

Online UPS
PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack)
PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack)
PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack)
PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack)
Onduleur
Оглавление
- Table of Contents
- Inhaltsverzeichnis
- Table des matières
- INDICE
- Содержание
- INDICE
