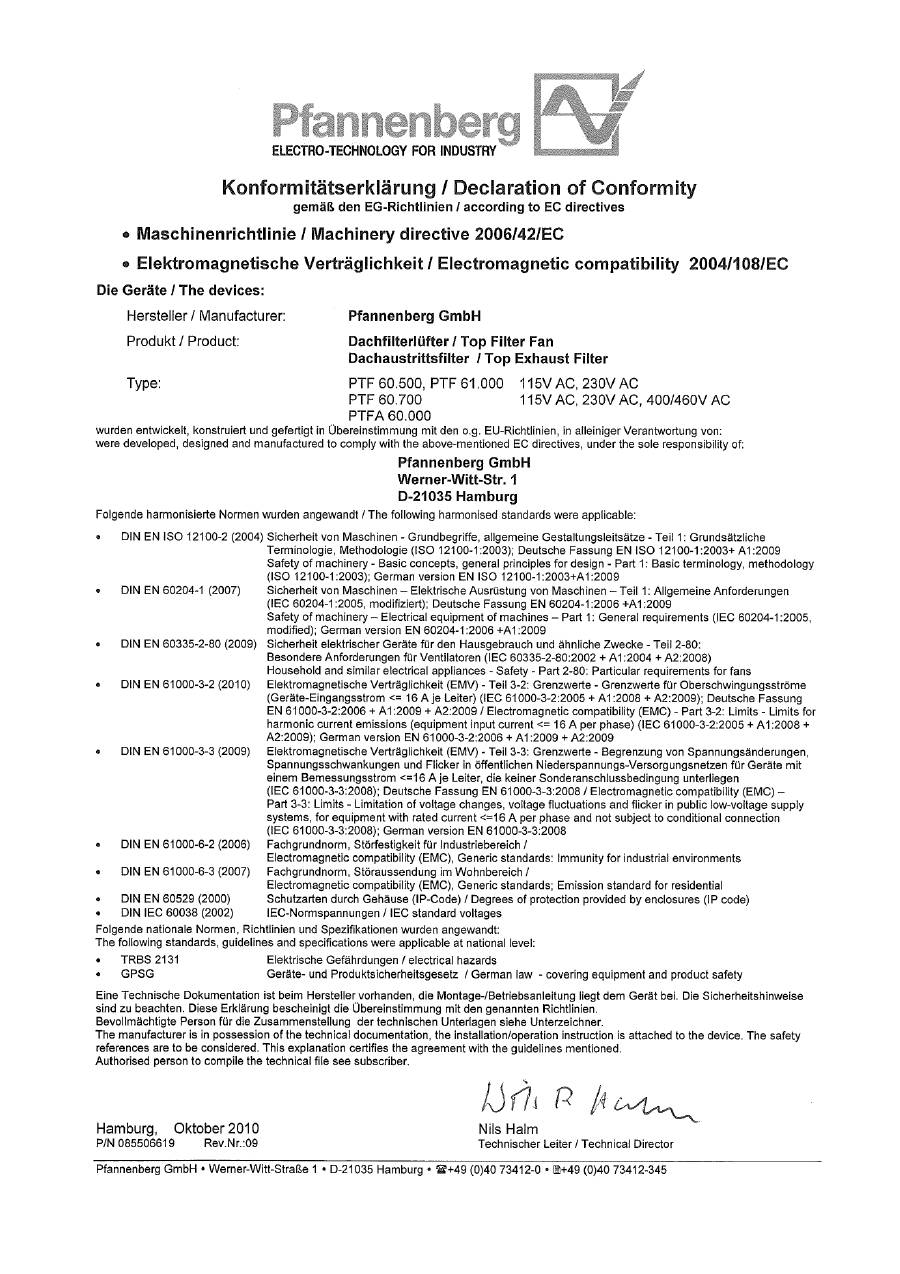

PTF / PTFA 6x.xxx

D

Lesen Sie diese Anweisung und bewahren Sie diese auf.

GB

Read and save this instruction.

F

Lisez et sauvegardez ces instructions.

NL

Deze instructies lezen en opslaan.

S

Läs och spara dessa anvisningar.

I

Legga e salvi queste istruzioni.

E

Lea y salve estas instrucciones.

RUS

Прочитайте

,

пожалуйста

,

данную

инструкцию

и

сохраните

ее

085408113a

www.filterfan.com

D

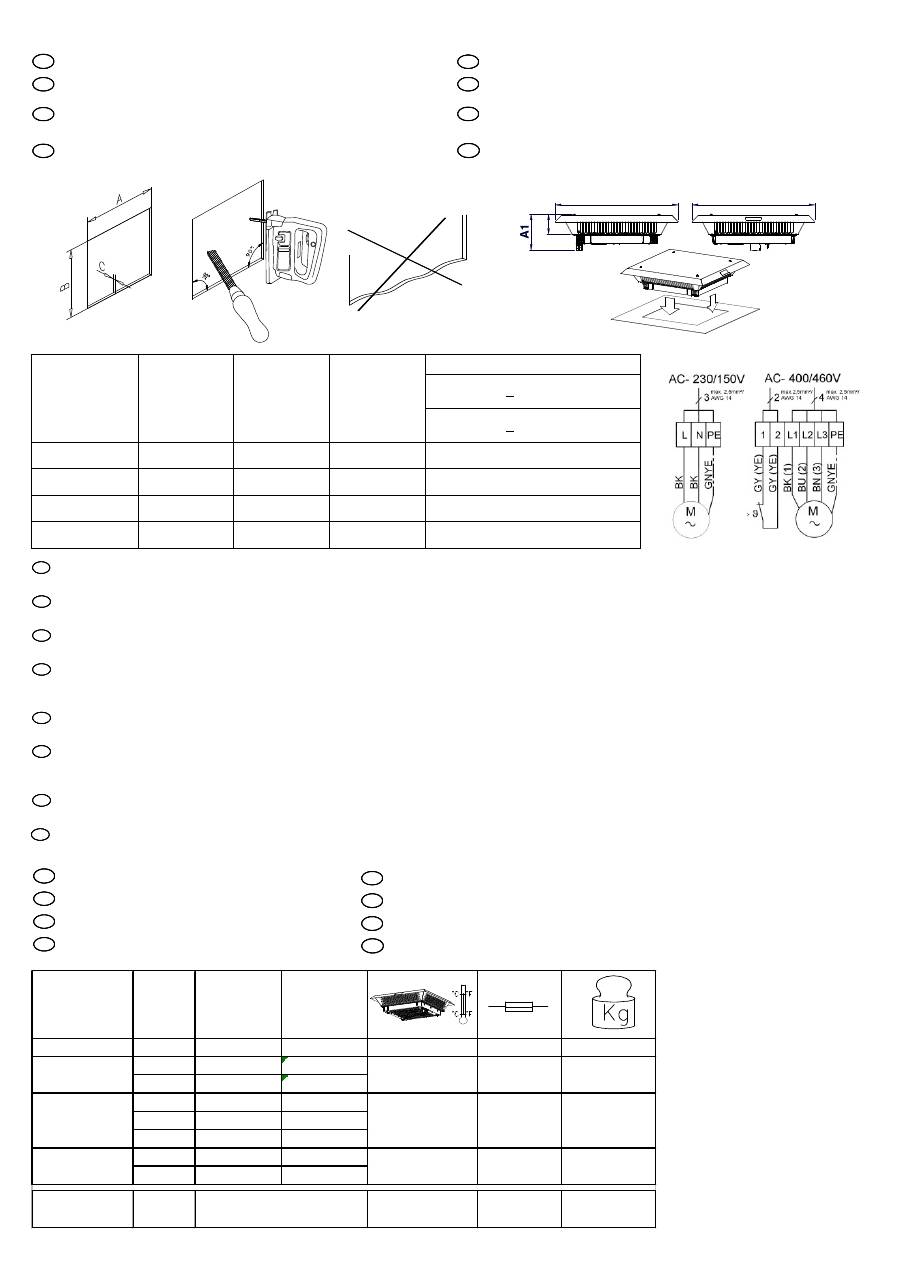

  Ausschnitte und Abmessungen / Elektrischer Anschluss

S

 Urklipp och dimensioner / Elanslutning

GB

  Cut outs and dimensions / Power connection

I

 Dima di foratura e dimensioni / Allacciamento elettrico

F

Découpes de montage et dimensions /   Branchement électrique

E

 Plantillas y dimensiones / Conexión de energía

NL

Uitsparingen en afmetingen /   Elektrische aansluiting

RUS

Монтажные вырезы и габаритные размеры  /  Электрическое подключение

l

I P

B2

B1

C

1

D

ACHTUNG:

Nur in richtiger Einbaulage und bei Nicht-Zerstören der Dichtung ist IP 54 gewährleistet.

Mindestabstand zwischen Lichtbogen bildenden Bauteilen und Filter: 30,5cm (12’’) (UL508A sec. 22)

GB

CAUTION:

The degree of protection IP 54 cannot be guaranteed unless the correct installation position and a non-destroyed sealing are ensured.

Minimum distance of 30,5cm (12”) between arcing parts and filters (acc. UL508A sec. 22)

F

ATTENTION:

IP 54 ne peut pas être garantie à moins qu’une position d’installation correcte et une étanchéite intacte soient assurées.

Distance minimale entre les pièces formant un arc et les filtres: 30,5 cm (12’’) (UL508A sec. 22)

NL

OPPASSEN:

er us slechts sprake van klasse IP 54, als de mantage ruimtelijk precies op de voorgeschreven manier uitgevoerd is en als

de afdichting niet beschadigd is.



Minimum afstand tussen lichtbogen vormende componenten en filters: 30,5cm (12’’) (UL508A sec. 22)

S

VARNING:

IP 54 gäller endast vid rätt monteringdläge och vid hel tätning.

Minsta avstånd mellan de ljusbågsbildande delar och filtret: 30,5 cm (12’’) (UL508A sec. 22)

I

ATTENZIONE:  Il grado di protezione IP 54 può essere garantito esclusivamente tramite una posizione di montaggio corretta e non

interferendo con la guarnizione die tenuta.

Distanza minima fra gli elementi che formano l'arco e il filtro: 30,5cm (12’’)  (UL508A sec. 22)

E

PRECAUCION:  La clase de protección IP 54puede ser garantizida solamente si la hunta está instalada correctamente y sin destrucción.

Distancia mínima entre los componentes del arco eléctrico y los filtros: 30,5 cm (12’’)  (UL508A sec. 22)

RUS

Внимание

:

Степень

защиты

 IP 54

может

быть

гарантирована

только

при

правильной

установке

и

сохранности

уплотнения

.

Минимальное

расстояние

между

деталями

,

образующими

электродугу

,

и

фильтром

: 30,5

см

 (12’’)   (UL508A sec. 22)

D

Technische Daten

S

  Tekniska data

GB

Technical data

I

  Dati tecnici

F

Caractéristiques Techniques

E

  Datos técnicos

NL

Technische gegevens

RUS

Технические данные

A = B

mm [inch]

+1(0,04")

C < 2(0,08") = A

0

+2(0,08")

A 1

mm [inch]

B 1 = B 2

mm [inch]

C 1

mm [inch]

C >2(0,08") < 3(0,12") = A

+1(0,04")

PTF 60.500

130 [5.09]

436 [17.17]

72 [2.83]

291 [11.46]

PTFA 60.000

106 [4.17]

436 [17.17]

72 [2.83]

291 [11.46]

PTF 60.700

152 [5.99]

470 [18.5]

95 [3.74]

291 [11.46]

PTF 61.000

152 [5.99]

470 [18.5]

95 [3.74]

291 [11.46]

V

W

A

115

116/96

1,2

230

112/96

0,8

115

75/90

0,66/0,8

230

65/80

0,3/0,36

400/460

113/160

0,25/0,27

115

110/160

0,96/1,4

230

115/150

0,51/066

PTFA 60.000

--

-20.. + 70°C

 - 4.. +158°F

--

2,5

U

~

50/60 Hz

-10.. + 55°C

+14.. +131°F

P

I

PTF 61.000

PTF 60.500

PTF 60.700

-10.. + 55°C

+14.. +131°F

6A

--

4,1

4,3

4,8

6A

-10.. + 55°C

+14.. +131°F

6A

085408113a

www.filterfan.com

D

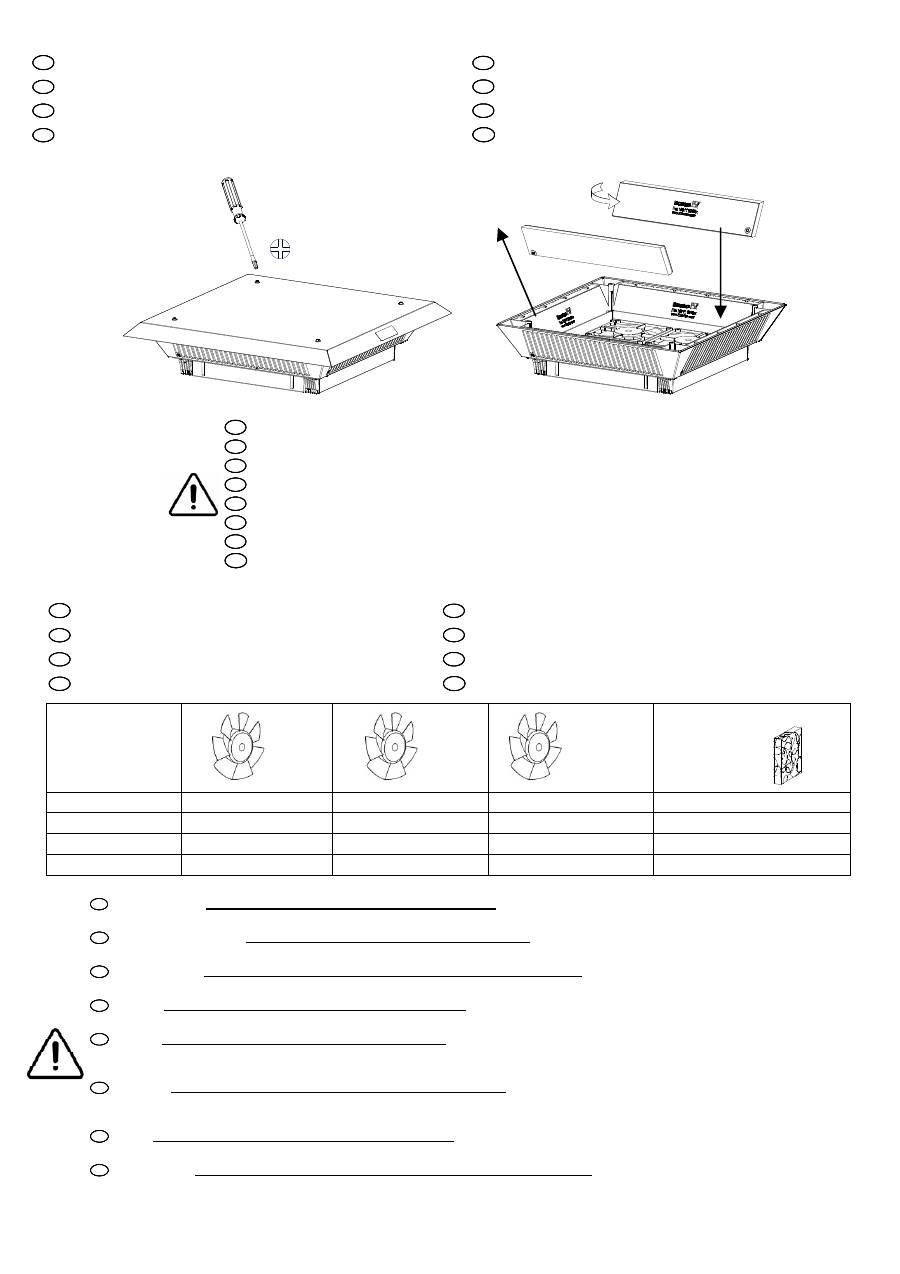

  Filterwechsel / Wartung

S

  Fliterbyte / Underhåll

GB

  Filter change / Maintenance

I

  Filtri di ricambio / Manutenzione

F

  Remplacement de la cartouche Filtrante / Entretien

E

  Cambio de filtro / Mantenimiento

NL

  Filter vervanging / Onderhoud

RUS

Замена фильтра /  Техническое обслуживание

D

Ersatzteilbeschaffung

S

Beställning av reservdelar

GB

Ordering spare parts

I

Fornitura delle parti di ricambio

F

Approvisionnement en pièces détachées

E

Adquisición de repuestos

NL

Bestelling van onderdelen

RUS

Приобретение запасных деталей



230V  115V  400/460V          IP54   5x Sets    PTF 60.500  18611000052  18611000053  -  18611600124  PTF 60.700  18611000044  18611000047  18611000051  18611600143  PTF 61.000  18611000045  18611000048  -  18611600143  PTFA 60.000  -  -  -  18611600124

D

  Verwenden Sie

ausschließlich Original Pfannenberg Ersatzteile

, anderenfalls erlöschen Gewährleistung und Zulassungen.

Weiterhin sind bei Nichtverwendung der Original Ersatzteile Schutzarten und Leistungsdaten nicht mehr sichergestellt.

GB

  Warranty and licenses

are limited to original Pfannenberg spare parts

 and become void if other spare parts are used.

Furthermore, ingress protection and capacity levels are no longer ensured if original Pfannenberg spare parts are not used.

F

  Veuillez utiliser

exclusivement les pièces détachées d’origine de Pfannenberg

, sinon la garantie et les homologations ne sont

plus applicables. Il en va de même pour les types de protection et les caractéristiques de performance.

NL

  Gebruik

uitsluitend originele onderdelen van Pfannenberg

, omdat anders garantiewaarborgen en certificeringen vervallen.

Tevens zijn bij het niet gebruiken van originele onderdelen beveiligingsgraden en prestatiespecificaties niet langer gewaarborgd.

S

  Använd

uteslutande Pfannenbergs original reservdelar

, annars upphör garantin att gälla. Vidare kan eventuella fel eller

reparationer som beror på att inte original Pfannenberg reservdelar används leda till att skyddsklass och effektdata inte längre

säkerställas.

I

  Utilizzare

esclusivamente parti di ricambio originali Pfannenberg

, pena l'estinzione della garanzia e delle autorizzazioni.

Inoltre, in caso di mancato utilizzo delle parti di ricambio originali, non sono più garantiti i tipi di protezione e le caratteristiche di

funzionamento.

E

  Utilice

únicamente repuestos originales de Pfannenberg

; de lo contrario, quedarán sin validez la garantía y las licencias.

Además, en caso de no usar dichos repuestos originales, no se podrán garantizar la seguridad ni los datos de rendimiento.

RUS

Используйте

только

оригинальные

запасные

части

от

фирмы

Pfannenberg

,

в

противном

случае

прекращается

действие

гарантии

и

допуска

к

эксплуатации

.

Кроме

того

,

мы

не

гарантируем

при

использовании

неоригинальных

деталей

соблюдение

требований

по

категории

защиты

и

рабочих

характеристик

.

D

  IP 54: Auf korrekte Einbaulage des Filters achten

GB

  IP 54: Make sure that the filter is installed in the proper position.

F

  IP 54: Veillez à insérer correctement le filtre

NL

  IP 54: Op correcte inbouwpositie van het filter letten

S

  IP 54: Beakta korrekt monteringsläge för filtret

I

  IP 54: Rispettare la corretta posizione di montaggio del filtro.

E

  IP 54: Procure que la posición de montaje del filtro sea la correcta

RUS

  IP 54:

Следите

за

правильным

положением

фильтра

4x

4x

4x
