Инструкция к Пылесосу Nilfisk Alto MX 107 C
Consulte los dibujos de la página anterior.
FUNCIONAMIENTO
1 Inspeccione si la máquina, los tubos y las herramientas de limpieza están limpios y completos.
2 Llene el el depósito de la solución con agua. El uso de agua tibia puede resultar beneficioso para la
°
°
efectividad de la limpieza, pero no utilice agua caliente (a más de 54
C/130
F) en el depósito.
3 Enchufe el cable de alimentación.
4 Añada solución de limpieza líquida, con un pH de entre 6 y 9, al depósito de la solución. Mezcle bien.
5 Acople el tubo de pulverización a la desconexión rápida de la solución, y el tubo de aspiración a la
lengüeta del tubo en el depósito de recogida. Acople los otros extremos de los tubos a la herramienta
de limpieza.
6 Encienda la bomba (2). Encienda la aspiración (1).
7 Comience la limpieza utilizando los tubos y la herramienta correctos.
8 Use desespumante en el depósito de recogida siempre que se produzca espuma.
9 Monitorice el nivel de agua en el depósito de la solución. No deje que la bomba funcione en
seco.
10 Cuando el depósito de la solución tenga un nivel bajo, apague la bomba y la aspiración, llene
dicho depósito y vacíe y limpie el depósito de recogida.
11 Al finalizar el trabajo, retire cualquier solución sin usar del depósito de la solución y haga correr
algunos
litros de agua limpia por el sistema. Vacíe el depósito de recuperación colocando un cubo o
similar bajo la compuerta de vaciado.
PRECAUCIÓN: si sale espuma o líquido del escape de la
aspiración, apague la máquina inmediatamente.
PRECAUCIÓN: para evitar daños en los motores de aspiración, utilice un desespumante
siempre que haya espuma.
DESCONEXIÓN DE LA ASPIRACIÓN POR EL FLOTADOR DE BOLA
Antes de usar la máquina, compruebe siempre que el filtro del flotador está limpio y la bola puede
desplazarse libremente. Cuando el depósito de recogida esté lleno, el flotador de bola se elevará y
apagará el flujo de aspiración, para evitar que entre más agua en el depósito. Cuando esto suceda,
apague la aspiración y vacíe el depósito de recogida.
NOTA: si hay espuma, o si el flotador de bola tiene algún impedimento para elevarse, el flotador no
podrá detener el caudal de aire y es posible que el depósito se llene en exceso. El daño por agua de
los motores de aspiración no está cubierto por la garantía.
600101071REVA
600101071REVA
2
5
4
3
25
1
6
7
9
10
8
16
11
19
12
24
14
20
13
21
26
15
18
MX 107 C
17
20 December 2007

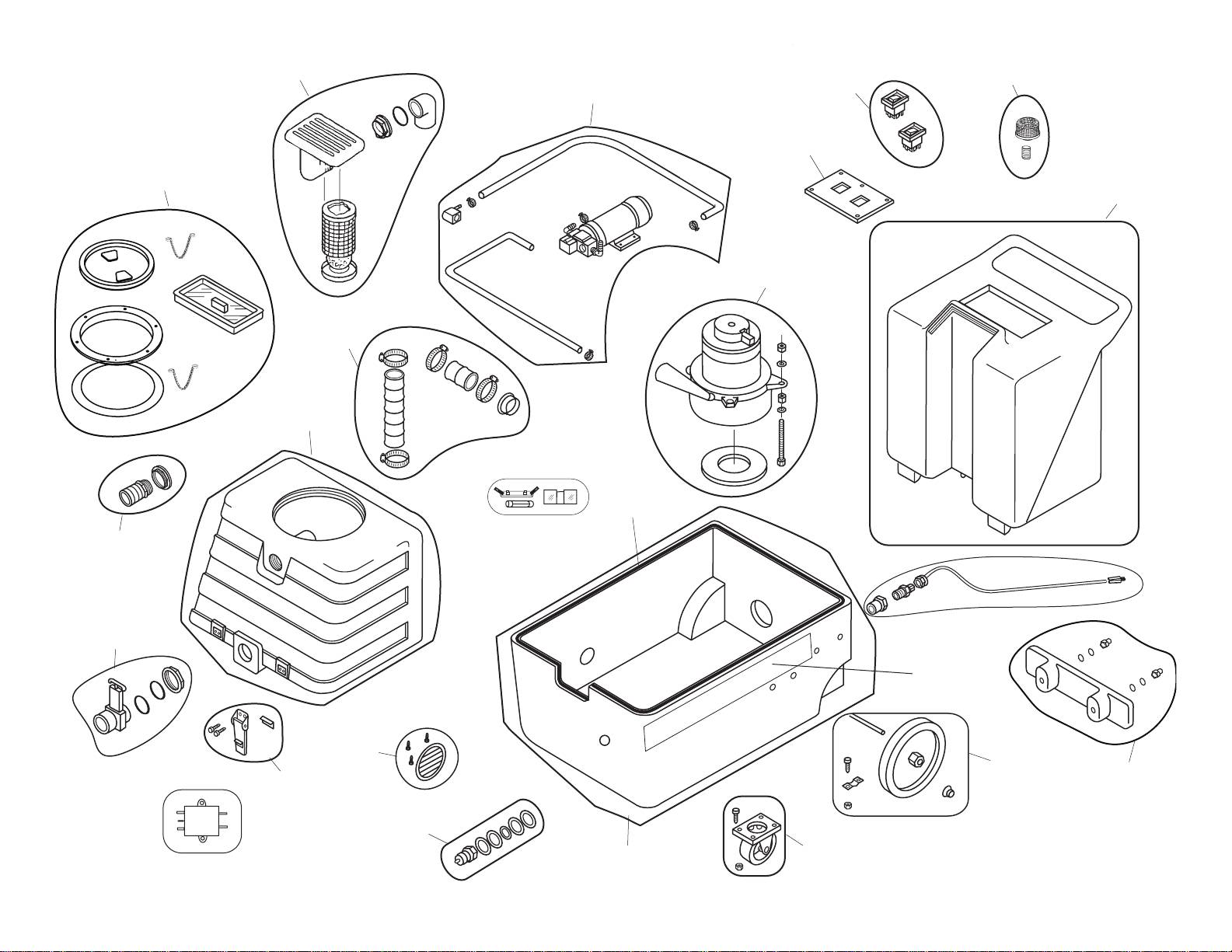

EXTRACTOR MX 107 C
LISTA DE PIEZAS
220 - 240V
ELEMENTO CTD. Nº DE PIEZA DESCRIPCIÓN
1 1 600710701 Kit de tapas, depósito de aspiración y depósito de
retención
2 1 600710702 Kit de flotador de bola y colector
3 1 600710703 Kit de bomba
4 1 600710704 Kit de interruptores
5 1 600710705 Kit de filtro de entrada de la bomba
6 1 600710706 Kit de depósito de retención
7 1 600710707 Kit de aspiración
8 1 600710708 Kit de fusibles
9 1 600710709 Kit de tubos de aspiración (tubos internos)
10 1 600710710 Deposito de aspiración
11 1 600710711 Kit de entrada de aspiración
12 1 600710712 Kit de compuerta de vaciado
13 1 600710713 Kit de pestillos
14 1 600710714 Kit de rejilla de ventilación
15 1 600710715 Kit de QD
16 1 600710716 Empaquetadura, para la base
17 1 600710717 Base
18 1 600710718 Kit de ruedas pivotantes
19 1 600710719 Kit de cable de alimentación, enchufe europeo
600710723 Kit de cable de alimentación con enchufe de Reino Unido
20 1 600710720 Kit de ruedas
21 1 600710721 Kit de recubrimiento de cables
24 1 600730724 Kit de etiquetas
25 1 600710725 Placa de interruptores
26 1 600710726 Filtro RFI
600101071REVA
UE: 20122007
MX 107 C
EXTRACTOR
220 - 240 V
PROGRAMA DE
CADA
MANTENIMIENTO
A DIARIO
SEMANA
CADA MES
OTRO
CADA AÑO
LIMPIE TODOS LOS FILTROS
X
COMPRUEBE EL CABLE DE
X
ALIMENTACIÓN
LIMPIE con PRODUCTO
X
ANTINCRUSTACIONES
SUSTITUYA LAS ESCOBILLAS DEL
Aproximadamente
MOTOR DE ASPIRACIÓN
1500 horas
DESENCHUFE LA MÁQUINA SIEMPRE
LOCALIZACIÓN DE AVERÍAS:
ANTES DE DESCONECTAR O CONECTAR
CUALQUIER CABLE O COMPONENTE.
SI SE PRODUCE
COMPRUEBE LO SIGUIENTE
ESTE PROBLEMA
El depósito de la solución está vacío
NO HAY
Punta de pulverización atascada.
PULVERIZACIÓN
La bomba no funciona.
La válvula en la varilla no funciona.
LA BOMBA NO
No llega alimentación a la bomba. Compruebe el interruptor. Compruebe el motor
FUNCIONA
de la bomba. Sustituya si es necesario.
Hay residuos que atascan la herramienta de limpieza o el tubo de aspiración.
POCA SUCCIÓN
La compuerta de vaciado no está completamente cerrada, o las juntas están
dañadas. La tapa de la aspiración no está cerrada o la empaquetadura está
dañada.
No llega alimentación al motor. Compruebe el interruptor. Compruebe el motor de
NINGUNA SUCCIÓN
aspiración.
Se está utilizando una herramienta equivocada.
Si no es capaz de diagnosticar el problema, póngase en contacto con la empresa a través de la cual adquirió su MX 107C
ESPECIFICACIONES:
Cuerpo rotomoldeado:
Garantía de por vida
Aspiración:
3 etapas
Desconexión de aspiración:
Flotador de bola
Bomba:
7 bar/100 psi, bomba por demanda,
Aspiración:
28 KPA
Peso:
27,1 kg
Dimensiones:
73 X 45,7 X 67,3 cm
600101071REVA
ESTRATTORE
MX 107 C
220 - 240V
INFORMAZIONI E
ISTRUZIONI PER
L’USO
ATTENZIONE! PRIMA DI USARE L’UNITÀ, LEGGERE SEMPRE
TUTTE LE SEZIONI DEL MANUALE PER L’USO
600101071REVA
20122007
IMPORTANTI NORME DI SICUREZZA
Quest’unità è destinata esclusivamente ad uso commerciale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici,
ossia per applicazioni diverse dal normale uso domestico.
Quando si utilizza un’apparecchiatura elettrica, osservare sempre le precauzioni di base, comprese le seguenti:
NOTA: leggere tutte le istruzioni prima dell’uso.
AVVERTENZA!
Per ridurre il rischio di incendio, scosse elettriche o lesioni:
• Non allontanarsi dall’unità se questa è collegata alla rete elettrica. Scollegare sempre l’unità dalla rete
elettrica se non si prevede di usarla.
• Scollegare sempre l’unità dalla rete elettrica prima di effettuare operazioni di pulizia o interventi di
manutenzione.
• Prima di scollegare il cavo di alimentazione, disattivare tutti i comandi.
• Se necessario, indossare sempre cuffie per proteggere l’udito. Il livello di pressione sonora prodotto dall’unità
MX 107 C è 79dB(A).
• Per evitare scosse elettriche, non esporre l’unità alla pioggia o la neve. Immagazzinare e usare l’unità solo
in ambienti interni.
• Verificare che l’unità non venga usata come giocattolo. Fare molta attenzione durante l’uso dell’unità in
ambienti dove sono presenti bambini.
• Utilizzare l’unità solo in conformità con le istruzioni fornite in questo manuale. Usare solo gli accessori
raccomandati dal produttore.
• Usare sempre una soluzione antischiuma se è presente molta schiuma nel serbatoio di recupero per
evitare di danneggiare il motore.
• Ispezionare regolarmente il cavo di alimentazione per verificare che non sia danneggiato, fessurato, usurato
o non correttamente isolato. Sostituire il cavo di alimentazione con un modello equivalente, se danneggiato.
Non utilizzare l’unità, se il cavo o la spina sono danneggiati.
• Usare sempre una soluzione antischiuma se è presente schiuma per evitare di danneggiare il motore
dell’aspiratore.
• Non usare la presa di alimentazione presente sull’unità per alimentare altre apparecchiature.
• Se l’unità non funziona correttamente, è caduta a terra, è danneggiata, è stata lasciata all’aperto o è caduta
nell’acqua, farla immediatamente ispezionare da un centro di assistenza autorizzato.
• Non tirare il cavo di alimentazione né utilizzarlo come manico; fare attenzione a non intrappolare il cavo
sotto alle porte o ad avvolgerlo intorno a spigoli o angoli appuntiti. Non passare sopra al cavo con l’unità.
Tenere il cavo lontano da superfici riscaldate. Per staccare l’unità dall’alimentazione, afferrare la spina, non
il cavo.
• Non toccare la spina, il cavo di alimentazione o l’unità con le mani bagnate.
• Verificare che le prolunghe siano 12/3 e non superino una lunghezza di 15,2 metri. Sostituire immediatamente
il cavo di alimentazione o scollegare immediatamente l’unità dalla rete elettrica se il polo di messa a terra è
danneggiato.
• Non inserire alcun oggetto nelle aperture. Non utilizzare l’unità se una delle aperture è bloccata. Rimuovere
immediatamente tutte le tracce di polvere, filaccia, capelli e qualsiasi altra sostanza che possa ridurre il
flusso d’aria.
• Non aspirare materiali incandescenti o che bruciano come sigarette, fiammiferi, ceneri ardenti o materiali
dannosi per la salute. Non utilizzare l’unità con liquidi combustibili o infiammabili come la benzina o in zone
dove potrebbero essere presenti tali sostanze.
• Usare l’unità con estema cautela lungo le scale.
• Collegare l’unità solo a una presa con idonea messa a terra.
• Fare attenzione al liquido scaricato in quanto potrebbe essere molto caldo o contenere sostanze chimiche
pericolose.
600101071REVA
• Non azionare la pompa a secco. Spegnere sempre la pompa se il serbatoio è vuoto.
ISPEZIONE
Rimuovere con cautela l’unità MX 107 C dall’imballaggio e verificare che non abbia subito danni
durante il trasporto. Tutte le unità vengono accuratamente collaudate e ispezionate prima dell’invio
al cliente. Eventuali danni dovuti al trasporto sono a carico del trasportatore. Eventuali danni della
cassa o dei componenti devono essere immediatamente segnalati al trasportatore.
SOLUZIONI PER LA PULIZIA
Il produttore consiglia di utilizzare detergenti chimici liquidi. I detergenti in polvere possono essere
usati solo se miscelati accuratamente, perché in caso contrario possono provocare ostruzioni nella
pompa, le tubazioni, lo scambiatore di calore e/o nei raccordi a innesto rapido. La garanzia non
copre eventuali guasti dovuti all’accumulo di sostanze chimiche. Usare sempre un detergente neutro
con un pH compreso tra 6 e 9 per evitare l’usura prematura della pompa, delle tenute e/o di altri
componenti. La garanzia non copre eventuali danni dovuti all’uso di sostanze chimiche aggressive.
MANUTENZIONE
Per ottenere prestazioni ottimali, lavare l’unità con acqua pulita alla fine di ogni giornata di lavoro.
Almeno una volta al mese, lavare la pompa con uno speciale composto di lavaggio per rimuovere
l’eventuale accumulo di sostanze minerali o chimiche. I motori di aspirazione e la pompa non
richiedono interventi di manutenzione programmata. Tuttavia, in alcuni casi può essere opportuno
sostituire le spazzole dopo 1.000 - 1.500 ore di lavoro. Pulire il corpo dell’unità con un detergente
per usi generici e proteggerlo con un lucido per interni di automobili. Lubrificare la rotella e le ruote
fisse, e i raccordi a disconnessione rapida con spray al silicone per usi generici.
PRENDERE NOTA E CONSERVARE LE SEGUENTI INFORMAZIONI
Numero di serie: __________________
Modello: MX 107 C
Data di acquisto: _____________
Nome e numero di telefono del distributore:
_____________________________________
_____________________________________
Ricordarsi sempre di registrare il prodotto acquistato
per poter usufruire della garanzia
600101071REVA
PIASTRA INTERRUTTORI
I
I
1
2
O
O
1 = INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO DELL’ASPIRATORE
2 = INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO DELLA POMPA
MX 107C
PIASTRA
INTERRUTTORI
COPERTURA DEL
SERBATOIO DI
MANTENIMENTO
COPERTURA (SERBATOIO
DI RECUPERO)
INGRESSO ASPIRAZIONE
A cui deve essere collegato il
SERBATOIO DI
tubo dell’aspiratore
ACCUMULO
SERBATOIO DI
ASPIRAZIONE
RUOTE FISSE
GANCIO (2)
VALVOLA DI
SCARICO
SCARICO
ASPIRATORE
RACCORDO A DISCONNESSIONE RAPIDA
A cui deve essere collegato il tubo della
ROTELLA
soluzione
600101071REVA
Fare riferimento ai disegni riportati alla pagina precedente
FUNZIONAMENTO
1 Ispezionare l’unità, le tubazioni e gli accessori di pulizia per verificare che siano integri e puliti.
2 Riempire il serbatoio della soluzione con acqua. È possibile anche usare acqua calda per rendere più
efficiente l’operazione di pulizia, a condizione che la temperatura dell’acqua nel serbatoio non superi 54
°
C .
3 Collegare il cavo di alimentazione.
4 Versare un detergente liquido con pH compreso tra 6 e 9 nel serbatoio della soluzione, facendo
attenzione a miscelarlo accuratamente.
5 Collegare il tubo del nebulizzatore al raccordo a disconnessione rapida e il tubo dell’aspiratore
all’apposito gancio sul serbatoio di recupero. Collegare le altre estremità dei tubi all’utensile di pulizia.
6 Accendere la pompa (2). Accendere l’aspiratore (1).
7 Iniziare l’operazione di pulizia utilizzando i tubi e l’utensile corretti.
8 Aggiungere una soluzione chimica antischiuma nel serbatoio se si nota la presenza di schiuma.
9 Controllare il livello dell’acqua nel serbatoio della soluzione. Non azionare la pompa a secco.
10 Se il serbatoio della soluzione è quasi vuoto, spegnere la pompa e l’aspiratore, riempire
nuovamente il serbatoio della soluzione, quindi svuotare e pulire il serbatoio di recupero.
11 Al termine dell’operazione di pulizia, rimuovere la soluzione inutilizzata dal serbatoio della
soluzione e
lavare il sistema con alcuni litri di acqua pulita. Scaricare il serbatoio di recupero collocando un
secchio o altro contenitore sotto all’apertura di scarico.
ATTENZIONE! Spegnere immediatamente l’unità se inizia a
scaricare schiuma o acqua.
ATTENZIONE! Per non danneggiare il motore, aggiungere sempre una soluzione antischiuma se
si nota la presenza di schiuma.
ARRESTO DELL’ASPIRATORE CON GALLEGGIANTE A SFERA
Prima di usare l’unità, verificare sempre che il filtro a galleggiante sia pulito e la sfera possa muoversi
liberamente. Quando il serbatoio di recupero è pieno, il galleggiante a sfera si solleva e blocca il
flusso di aspirazione per evitare l’ingresso di altra acqua nel serbatoio. Se ciò si verifica, spegnere
l’aspiratore e svuotare il serbatoio di recupero.
NOTA: se è presente della schiuma o se il galleggiante a sfera non si solleva, il galleggiante può non
essere in grado di arrestare il flusso dell’aria con il conseguente rischio di traboccamento del
serbatoio. La garanzia non copre i danni dei motori dell’aspiratore provocati dall’acqua.
600101071REVA
600101071REVA
2
5
4
3
25
1
6
7
9
10
8
16
11
19
12
24
14
20
13
21
26
15
18
MX 107 C
17
20 December 2007
ESTRATTORE MX 107 C
ELENCO DELLE PARTI
220 - 240V
N. QTÀ CODICE PARTE DESCRIZIONE
1 1 600710701 Kit copertura per serbatoio dell’aspirazione e di contenimento
2 1 600710702 Kit galleggiante a sfera e manicotto
3 1 600710703 Kit pompa
4 1 600710704 Kit interruttori
5 1 600710705 Kit filtro di ingresso pompa
6 1 600710706 Kit serbatoio di contenimento
7 1 600710707 Kit aspiratore
8 1 600710708 Kit fusibili
9 1 600710709 Kit tubo aspiratore (tubi interni)
10 1 600710710 Serbatoio dell’aspiratore
11 1 600710711 Kit ingresso aspiratore
12 1 600710712 Kit bocchetta di scarico
13 1 600710713 Kit ganci
14 1 600710714 Kit serrande
15 1 600710715 Kit QD
16 1 600710716 Guarnizione per base
17 1 600710717 Base
18 1 600710718 Kit rotella
19 1 600710719 Kit cavo di alimentazione con spina europea
600710723 Cavo di alimentazione con spina inglese
20 1 600710720 Kit ruote fisse
21 1 600710721 Kit fascette cavi
24 1 600730724 Kit etichette
25 1 600710725 Piastra interruttori
26 1 600710726 Filtro RFI
600101071REVA
UE: 20122007
ESTRATTORE
MC 107C
220 - 240V
PROGRAMMA DI
UNA VOLTA
UNA VOLTA ALLA
UNA VOLTA
UNA VOLTA
MANUTENZIONE
AL GIORNO
AL MESE
ALTRO
SETTIMANA
ALL’ANNO
PULIZIA DI TUTTI I FILTRI
X
CONTROLLO DEL CAVO DI
X
ALIMENTAZIONE
LAVAGGIO CON ANTICALCARE
X
SOSTITUZIONE DELLE SPAZZOLE
Ad intervalli di circa 1.500 ore
DEL MOTORE VCA
SCOLLEGARE SEMPRE L’UNITÀ
RISOLUZIONE DEI
DALL’ALIMENTAZIONE PRIMA DI SCOLLEGARE O
PROBLEMI:
COLLEGARE CAVI O COMPONENTI.
PROBLEMA
AZIONE CORRETTIVA
Serbatoio della soluzione vuoto.
ASSENZA DI
Ugello nebulizzatore ostruito.
NEBULIZZAZIONE
Pompa non funzionante.
Valvola su asta non funzionante.
La pompa non si accende. Verificare il funzionamento dell’interruttore. Verificare il
LA POMPA NON SI
funzionamento del motore della pompa. Sostituire il componente difettoso, se
AVVIA
necessario.
Utensile di pulizia o tubo dell’aspiratore ostruiti.
ASPIRAZIONE
Bocchetta di scarico non completamente chiusa o tenute danneggiate. Copertura
INSUFFICIENTE
dell’aspiratore non chiusa o guarnizione danneggiata.
Il motore non si accende. Verificare il funzionamento dell’interruttore. Verificare il
NESSUNA
funzionamento del motore dell’aspiratore.
ASPIRAZIONE
Uso di un utensile errato.
Se non si riesce a individuare il problema, rivolgersi al distributore da cui è stata acquistata l’unità MX 107C
SPECIFICHE:
Corpo stampato:
Garanzia per tutta la vita utile dell’unità
Aspiratore:
3 stadi
Spegnimento:
Galleggiante a sfera
Pompa:
7 bar / 100 psi, pompaggio a richiesta,
Aspiratore:
28 KPA
Peso:
27,1 kg
Dimensioni:
73 X 45,7 X 67,3 cm
600101071REVA
MX 107 C
EXTRAKTIONSGERÄT
220 - 240V
ALLGEMEINE
HINWEISE UND
BEDIENUNGSANLEITUNG
ACHTUNG: NEHMEN SIE DIE MASCHINE ERST IN BETRIEB, WENN SIE
ALLE ABSCHNITTE DIESER BEDIENUNGSANLEITUNG GELESEN HABEN
600101071REVA
20122007
WICHTIGE SICHERHEITSHINWEISE
Diese Maschine ist nur für den gewerblichen Einsatz geeignet, z. B. im Hotel- und Gaststättengewerbe, in Schulen, Krankenhäusern,
Fabriken, Geschäften und Büroräumen. In anderen Worten: Die Maschine ist nicht für normale Haushaltszwecke geeignet.
Bei der Benutzung eines Elektrogerätes sind die grundlegenden Vorsichtsmaßnahmen, einschließlich der im Folgenden genannten,
jederzeit zu beachten:
BITTE BEACHTEN: Vor Inbetriebnahme der Maschine sind sämtliche Anweisungen sorgfältig durchzulesen.
WARNUNG!
Zur Verminderung der Feuer- und Verletzungsgefahr sowie der Gefahr durch Stromstöße:
• Lassen Sie die Maschine nicht unbeaufsichtigt, wenn sie an die Steckdose angeschlossen ist. Trennen Sie das
Gerät vom Netz, wenn es nicht benutzt wird.
• Ziehen Sie vor Reinigungs- und Wartungsarbeiten den Netzstecker der Maschine.
• Bevor Sie den Stecker aus der Steckdose ziehen, sind alle Bedienungselemente auf „Aus“ zu schalten.
• Ein Hörschutz wird empfohlen. Der Schallpegel des MX 107 C wurde mit 79 dB(A) gemessen.
• Zur Vermeidung von Stromstößen darf das Gerät weder Regen noch Schnee ausgesetzt werden. Lagerung und
Benutzung nur in geschlossenen Räumen.
• Die Maschine ist kein Spielzeug. Besondere Vorsicht ist sowohl beim Betrieb in der Nähe von Kindern als auch bei
der Benutzung der Maschine durch Kinder geboten.
• Die Maschine darf lediglich wie in diesem Handbuch beschrieben benutzt werden. Lediglich die vom Hersteller
empfohlenen Zubehörteile dürfen verwendet werden.
• Verwenden Sie jedesmal einen Entschäumer, wenn Schaum in den Schmutzwasserbehälter gelangt ist, um einen
Motorschaden zu verhindern.
• Inspizieren Sie das Netzkabel regelmäßig auf Beschädigungen wie Risse, Versprödung oder schadhafte Isolierung.
Ersetzen Sie das Netzkabel durch ein gleichartiges Kabel, wenn Sie irgendwelche Beschädigungen feststellen.
Das Gerät darf nicht benutzt werden, falls am Netzkabel oder am Stecker irgendeine Beschädigung vorliegt.
• Verwenden Sie bei Schaumbildung einen Entschäumer, um Schäden am/den Saugmotor(en) zu vermeidem.
• Nutzen Sie den Stromanschluss an der Maschine ausschließlich zum Betrieb der Maschine.
• Falls die Maschine nicht einwandfrei arbeitet, fallen gelassen, beschädigt oder im Freien abgestellt wurde oder sich
im Wasser befunden hat, ist diese bei einem Servicezentrum abzugeben.
• Das Kabel nicht als Handgriff benutzen. Das Kabel nicht in einer Tür einklemmen oder um scharfe Kanten oder
Ecken ziehen. Das Kabel nicht mit dem Gerät überfahren. Das Kabel von erhitzten Oberflächen fernhalten. Um
den Stecker aus der Steckdose zu ziehen, muss am Stecker festgehalten werden, nicht am Kabel.
• Stecker, Kabel und Maschine nicht mit nassen Händen berühren.
• Es dürfen nur 12/3-Verlängerungskabel mit einer maximalen Länge von 15 Metern verwendet werden. Ziehen Sie
sofort den Netzstecker und ersetzen das Netzkabel, wenn die Kontaktzunge beschädigt wurde.
• Es dürfen keinerlei Gegenstände in Öffnungen eingeführt werden. Während des Betriebes dürfen keine Öffnungen
blockiert sein; entfernen Sie Staub, Fäden, Haare sowie jegliche Fremdkörper, die den Luftstrom beeinträchtigen
könnten.
• Die Maschine darf nicht zur Aufnahme brennender und rauchender Materialien wie z. B. Zigaretten, Streichhölzer
oder gesundheitsgefährdendem Staub benutzt werden. Das Gerät darf nicht für die Aufnahme leicht entzündbarer
oder brennbarer Flüssigkeiten wie z. B. Benzin benutzt werden. Das Gerät darf auch nicht in Bereichen betrieben
werden, in denen derartige Flüssigkeiten vorhanden sind.
• Bei der Treppenreinigung ist besondere Vorsicht geboten.
• Schließen Sie das Gerät nur an ordnungsgemäß geerdete Steckdosen an.
• Abgepumpte Flüssigkeiten können aufgrund ihrer Temperatur, des Drucks oder der chemischen Zusammensetzung
gefährlich sein.
600101071REVA
• Die Pumpe darf nicht trocken laufen. Wenn der Tank leer ist, schalten Sie die Pumpe ab.
SICHTPRÜFUNG:
Packen Sie Ihren MX 107 C vorsichtig aus und kontrollieren ihn auf Transportschäden. Jede
Maschine wird vor dem Versand nochmals getestet und kontrolliert. Eventuelle Transportschäden
sind vom Spediteur zu verantworten. Informieren Sie den Spediteur unverzüglich, wenn Sie Schäden
an der Transportkiste bzw. an der Maschine oder ihren Teilen feststellen.
REINIGUNGSMITTEL:
Wir empfehlen Flüssigreiniger. Es können auch Pulverreiniger verwendet werden. Sie müssen
jedoch sehr gründlich gemischt werden, weil sich sonst Rückstände in der Pumpe, den Schläuchen,
im Wärmeaustauscher und/oder den Schnelltrennungen bilden. Defekte aufgrund solcher
Rückstände fallen nicht unter die Gewährleistung. Verwenden Sie einen neutralen Reiniger mit
einem pH-Wert zwischen 6 und 9, um einen vorzeitigen Verschleiß der Pumpe, Dichtungen und/oder
anderen Baugruppen zu vermeiden. Durch den Einsatz agressiver Chemikalien verursachte Schäden
fallen ebenfalls nicht unter die Gewährleistung.
WARTUNG:
Um beste Ergebnisse mit der Maschine zu erzielen, spülen Sie sie am Ende jeden Arbeitstags mit
klarem Wasser. Spülen Sie die Maschine mindestens einmal im Monat mit einem Spülmittel, um
etwaige mineralische oder chemische Ablagerungen zu beseitigen. Die Saugmotoren und die Pumpe
sind grundsätzlich wartungsfrei. Jedoch müssen die Bürsten der Saugmotoren nach 1.000-1.500
Betriebsstunden erneuert werden. Für die Reinigung des Gehäuses verwenden Sie einen
Allzweckreiniger und für den Schutz eine Autokunststoffpflege. Die Räder, Rollen und
Schnelltrennungen schmieren Sie mit einem Allzweck-Silkonspray.
BEWAHREN SIE DIE FOLGENDEN UNTERLAGEN AUF
Seriennummer: __________________
Modell: MX 107 C
Kaufdatum: _____________
Notieren Sie Namen und Telefonnummer Ihres
Händlers:
_____________________________________
_____________________________________
(und vergessen Sie nicht, Ihre Maschine für den Garantiefall zu registrieren!)
600101071REVA
SCHALTTAFEL
I
I
1
2
O
O
1 = SAUGMOTOR – EIN-/AUSSCHALTER
2 = PUMPE – EIN-/AUSSCHALTER
MX 107C
SCHALTTAFEL
VORRATSTANKDECKEL
DECKEL
(SCHMUTZWASSERTANK)
SAUGÖFFNUNG
wo der Saugschlauch
angeschlossen wird
VORRATSTANK
SAUGTANK
RAD
RIEGEL (2)
ABLASSVENTIL
SCHMUTZWASSERSCHLAUCH
SCHNELLTRENNUNG
ROLLE
wo der Frischwasserschlauch
angeschlossen wird
600101071REVA
Sehen Sie bitte die Zeichnungen auf der vorherigen Seite
INBETRIEBNAHME
1 Überprüfen Sie die Maschine, Schläuche und das Reinigungszubehör auf Sauberkeit und
Vollständigkeit.
2 Füllen Sie den Frischwassertank mit Wasser. Warmes Wasser kann die Reinigungswirkung
°
verstärken, aber füllen Sie kein heißes Wasser (über 54
C) in den Tank.
3 Stecken Sie das Netzkabel in die Steckdose.
4 Geben Sie ein Reinigungsmittel mit einem pH-Wert zwischen 6 und 9 in den Frischwassertank. Gut
vermischen.
5 Schließen Sie den Sprühschlauch an die Schnelltrennung des Frischwassertanks an und den
Saugschlauch an die Schlauchkupplung am Schmutzwassertank. Verbinden Sie die andere Seite der
Schläuche mit dem Reinigungszubehör.
6 Schalten Sie die Pumpe an (2). Schalten Sie den Saugmotor an (1).
7 Führen Sie die Reinigung mit den richtigen Schläuchen und Zubehör durch.
8 Bekämpfen Sie Schaumbildung im Schmutzwassertank mit einem Entschäumer.
9 Kontrollieren Sie den Füllstand im Frischwassertank. Lassen Sie die Pumpe nicht trocken laufen.
10 Wenn der Inhalt des Frischwassertanks zur Neige geht, schalten Sie die Pumpe und den
Saugmotor ab, füllen den Frischwassertank auf und entleeren und reinigen den
Schmutzwassertank.
11 Nach Beendigung des Arbeitsgangs lassen Sie das restliche Lösungsmittel aus dem
Frischwassertank auslaufen und spülen
die Maschine mit zehn bis fünfzehn Litern klarem Wasser. Zur Entleerung des
Schmutzwassertanks stellen Sie einen Eimer oder einen Ablassbehälter unter den Abflussstutzen.
ACHTUNG: Falls Schaum oder Wasser aus dem Schmutzwasserschlauch
austreten, schalten Sie die Maschine sofort ab.
ACHTUNG: Zur Vermeidung eines Saugmotorschadens setzen Sie bei Schaumbildung einen
Entschäumer ein.
SCHWIMMERABSCHALTUNG – SAUGMOTOR OFF
Vergewisssern Sie sich vor der Benutzung der Maschine immer, dass der Schwimmerfilter sauber ist
und die Schwimmerkugel sich frei bewegen kann. Bei einem vollen Schmutzwassertank steigt die
Schwimmerkugel und unterbricht den Saugstrom, um eine Überfüllung des Tanks mit Schmutzwasser
zu verhindern. In diesem Fall schalten Sie den Saugmotor ab und entleeren den Schmutzwassertank.
BITTE BEACHTEN: Bei Schaumbildung oder wenn die Schwimmerkugel blockiert ist, kann der
Schwimmer den Luftstrom nicht unterbrechen. Dann besteht die Gefahr einer Tanküberfüllung.
Wasserschäden an den Saugmotoren fallen nicht unter die Gewährleistung.
600101071REVA
600101071REVA
2
5
4
3
25
1
6
7
9
10
8
16
11
19
12
24
14
20
13
21
26
15
18
MX 107 C
17
20 December 2007
EXTRAKTIONSGERÄT MX 107 C
TEILELISTE
220-240V
ARTIKEL STCK. TEILE-Nr. BESCHREIBUNG
1 1 600710701 Deckelsatz, Saugtank und Vorratstank
2 1 600710702 Schwimmerkugel- und Sammelleitungssatz
3 1 600710703 Pumpensatz
4 1 600710704 Schaltersatz
5 1 600710705 Pumpeneinlassfiltersatz
6 1 600710706 Vorratstanksatz
7 1 600710707 Saugmotor-Reparatursatz
8 1 600710708 Sicherungssatz
9 1 600710709 Saugschlauchsatz (Innenschläuche)
10 1 600710710 Saugtank
11 1 600710711 Saugeinlasssatz
12 1 600710712 Abflussstutzensatz
13 1 600710713 Riegelsatz
14 1 600710714 Blendensatz
15 1 600710715 QD-Kit
16 1 600710716 Dichtung, für Chassis
17 1 600710717 Chassis
18 1 600710718 Rollensatz
19 1 600710719 Netzkabel (EU-Netzstecker)
600710723 Netzkabel mit GB-Netzstecker
20 1 600710720 Radsatz
21 1 600710721 Kabelummantelungssatz
24 1 600730724 Aufklebersatz
25 1 600710725 Schaltplatte
26 1 600710726 RFI-Filter
600101071REVA
EU: 20122007
MX 107 C
EXTRAKTIONSGERÄT
220 - 240V
WARTUNGSPLAN
MONATLICH
SONSTIGES
TÄGLICH
WÖCHENTLICH
JÄHRLICH
ALLE FILTER REINIGEN
X
NETZKABEL ÜBERPRÜFEN
X
MIT WASSERENTHÄRTER AUSSPÜLEN
X
SAUGMOTORBÜRSTEN ERSETZEN
Nach 1.500 Betriebsstunden
ZIEHEN SIE IMMER DEN NETZSTECKER, BEVOR SIE
PROBLEMBEHEBUNG
KABEL ODER ANDERE BAUTEILE VON DER
MASCHINE ENTFERNEN ODER AN IHR ANBRINGEN.
BEI DIESEN
ZUSTÄNDEN ÜBERPRÜFEN, OB
der Frischwassertank leer ist.
KEINE
die Sprühdüse verstopft ist.
SPRÜHWIRKUNG
die Pumpe funktioniert.
das Ventil des Teppichschäumers defekt ist
Die Pumpe bekommt keinen Strom. Den Schalter überprüfen. Den
PUMPE LÄUFT NICHT
Pumpenmotor überprüfen. Austauschen, falls erforderlich.
Das Reinigungszubehör oder der Saugschlauch ist verstopft.
ZU SCHWACHE
Der Abflussstutzen ist nicht richtig geschlossen oder die Dichtungen sind beschädigt.
SAUGWIRKUNG
Der Saugtankdeckel ist nicht geschlossen oder die Dichtung ist beschädigt.
Der Motor bekommt keinen Strom. Den Schalter überprüfen. Den Saugmotor
KEINE SAUGWIRKUNG
überprüfen.
Sie verwenden das falsche Zubehör.
Wenn Sie die Ursache nicht finden, wenden Sie sich bitte an den Händler, bei dem Sie Ihren MX 107C erworben haben
SPEZIFIKATIONEN:
Rotomoulded Gehäuse:
Lebenslange Garantie
Saugfunktion:
3-stufig
Saugmotorabschaltung:
Schwimmer
Pumpe:
7 bar / 100 psi, Versorgungspumpe,
Saugfunktion:
28 kPa
Gewicht:
27,1 kg
Abmessungen:
73 x 45,7 x 67,3 cm
600101071REVA
