MSI A55M-E33: 日本語

JCI: ケース開放センサーコネクター

このコネクターには2ピンのケーススイッチを接続します。ケースを開けると開放

センサーがショートします。システムにはこの開放信号が記録され、警告メッセー

ジが画面に表示されます。警告メッセージを消すには、BIOS画面を開いてメッセー

ジを消去します。

日本語

60

CPUFAN,SYSFAN: ファン電源コネクター

ファン電源コネクターは+2Vの冷却ファンをサポートします。本製品にはシステム

ハードウェアモニタチップセットを搭載すると、CPUファンコントロールを利用す

るために、スピードセンサー付けの、特に設計されたファンを使用しなければなり

ません。必ずすべてのファンを接続してください。部分のシステムファンがマザー

ボードに接続されなくて、その代わりに直ちに電源に接続されます。システムファ

ンを何れかの利用可能なシステムファンコネクターに接続することができます。

CPUFAN SYSFAN

注意

•

CPUメーカーが推奨するファンを参照してください。

•

これらのコネクターはスマートファンコントロールをサポートします。Command

CenterユーティリティをインストールすることでCPUやシステムの温度から自動

的にファンの回転数を制御することが出来ます。

•

すべてのシステムファンの接続にはマザーボードのポートが足りない場合、アダ

プタが利用できて、ファンを直ちに電源に接続します。

•

最初の起動の前に、ケーブルがファンの葉身にぶつかるのを防止します。

JAUD: フロントパネルオーディオコネクター

フロントパネルオーディオピンヘッダを使用するとケースのフロントパネルからの

オーディオ出力が可能になります。

日本語

6

JFP, JFP2: システムパネルコネクター

本製品にはケースのフロントパネルとの接続用にフロントパネルコネクターが用意

®

されています。JFPはインテル

のフロントパネル接続デザインガイドに準拠してい

ます。オプションのM-Connectorを使用するとケーブルの取り付けが簡単になりま

す。ケースからの配線をM-Connectorに差し込み、そのままJFPへ接続します。

ビデオデモンストレーション

フロントパネルコネクターの取り付け方法はビデオで確認できま

す。

http://youtu.be/DPELIdVNZUI

JFP

JFP2

注意

•

ケースからの配線で小さな三角形が記載されているピンは正極を示します。以下

の図やM-Connector(オプション)を参照し、正しい位置に接続してください。

•

コンピューターケースのフロントパネルコネクターの大部分は主としてJFPに挿

入されています。

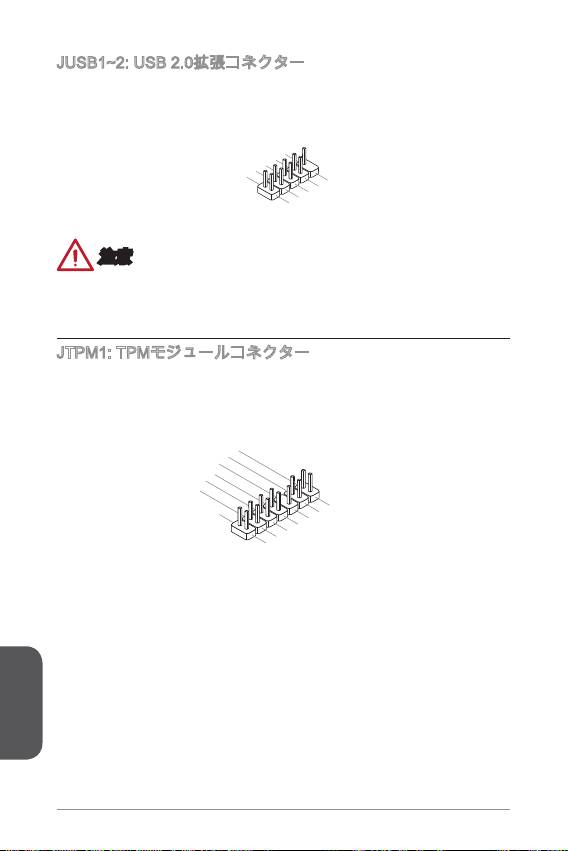

JUSB~2: USB 2.0拡張コネクター

このコネクターは高速USB周辺機器、例えば、外付けUSB HDDやデジタルカメラ、

MP3プレイヤー、プリンタ、モデムなど様々な機器の接続に対応しています。

日本語

62

注意

VCCピンとGNDピンは必ず接続してください。接続しない場合、機器に重大な損傷

を及ぼす恐れがあります。

JTPM: TPMモジュールコネクター

このコネクターはTPM (Trusted Platform Module)を接続します。詳細については

TPMセキュリティプラットホームマニュアルを参照して下さい。

JBAT: クリアCMOSジャンパ

本製品にはBIOSの設定情報を保持するなどの目的でCMOSメモリを搭載してお

り、搭載するボタン電池から電力を供給することで情報を保持しています。この

CMOSメモリに蓄えられたデバイス情報によって、OSを迅速に起動させることが

可能になります。システム設定をクリアしたい場合はこのジャンパを押してくださ

い。





データを保存 データをクリア

注意

システムがオフの間に、このジャンパをショートすることでCMOS RAMをクリアし

ます。それからジャンパを開きます。システム起動時のCMOSのクリアは絶対止め

てください。マザーボードの破損や火災などに及ぶ危険があります。

JUSB_PW, JUSB_PW2: USB電源ジャンパ

これらのジャンパをセットすると、USB またはPS/2デバイスによるBIOSセットア

ップ内の「Wake Up Event Setup（ウェイクアップイベントセットアップ）」設定

が有効になります。

JUSB_PW





(オンボードUSB

サポート

サポートしない (デフォルト)

コネクター用)

JUSB_PW2





(I/OパネルUSB

ポート& PS/2 ポ

ート用)

サポート

サポートしない (デフォルト)

日本語

63

PCI_E~2: PCIe拡張スロット

PCIeスロットはPCIeインターフェース拡張カードをサポートします。

PCIe x6スロット

PCIe xスロット

PCI: PCI拡張スロット

PCIスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発

売されています。

PCIスロット

注意

拡張カードの取り付け・取り外しの際はシステムの電源を落とし、必ず電源プラ

グを抜いてください。拡張カードのマニュアルを参照し、ジャンパ、スイッチ、

BIOSなど必要なハードウェア設定、ソフトウェア設定を全て実行してください。

日本語

64

BIOSの設定

通常にはシステムの安定性のために、デフォルト設定は最適の性能を提供します。

以下に該当する場合は、BIOSセットアッププログラムを起動して設定値を適切な値

に変更してください。

■

システムの起動中に画面にエラーメッセージが表示され、SETUPを実行するよう

に指示された場合。

■

機能をカスタマイズするために、デフォルト設定を変更する場合。

注意

•

BIOSの設定を変更した後、システムが不安定になる場合には、デフォルト設定

をロードして、最適のシステム性能と安定性を回復します。"Restore Defaults"を

選択し、BIOSの設定画面に<Enter>キーを押してデフォルト設定をロードしてく

ださい。

•

BIOSの設定をよく知らない場合、可能なシステムの損害と不適当なBIOSの設定

より失敗の起動を回避するために、デフォルト設定を変更しないことをお勧めし

ます。

BIOSセットアップ画面の起動

電源を投入するとハードウェアの初期化が始まり、POST(Power On Self Test)画面

が現れます。以下のメッセージが表示されている間に、<DEL>キーを押してBIOSセ

ットアップ画面を呼び出します。

Press DEL key to enter Setup Menu, F to enter Boot Menu

(<DEL>キーを押してセットアップ画面を呼び出して、Fキーを押して

ブート画面を呼び出す。)

<DEL>を押す前にこのメッセジーが消えてしまった場合、電源をいったん切って

から再び投入するか、<RESET>を押すかして、システムを再起動してください。

<Ctrl>、<Alt>と<Delete>を同時に押しても再起動できます。

MSIはさらにBIOSセットアップ画面を表示するための2つの方法を提供しま

す。“MSI Fast Boot”ユーティリティ画面で “GO2BIOS”タブをクリックするか、マザ

ーボード基板上の”GO2BIOS”ボタン(オプション)を押すことで、再起動後のPC起動

時にBIOSセットアップ画面が表示されます。

“MSI Fast Boot”ユーティリティ

の”GO2BIOS”ボタンをクリック

します。

日本語

注意

BIOSセットアップ画面を表示するために、あらかじめ “MSI Fast Boot”ユーティリテ

ィをインストールしてください。

65

概要

BIOSに入った後、以下の画面が表示されます。

温度モニタ

言語

システム

情報

モードの名前

Virtual OC

Genieボタン

ブートデバ

イス優先順

序バー

BIOSメニュ

ー選択

BIOSメニ

ュー選択

メニューディスプレイ

OCメニュー

注意

日本語

•

高級なユーザー以外にPCを手動でオーバークロックすることをお薦めしません。

•

オーバークロックによる故障は製品保証の対象外となりますのでご注意くださ

い。不適当に操作すると、保証を無効にさせ、またはハードウェアを破損する危

険性があります。

•

ユーザーがオーバークロックに精通していない場合、OC Genieで簡単なオーバー

クロックを行うことをお勧めします。

66

▶

Current CPU/ DRAM Frequency

CPUとメモリの周波数を表示します。読み取り専用です。

▶

CPU Base Frequency (MHz) [Default]

この項目はCPUベースクロックを設定します。設定値を調整すると、CPUをオーバ

ークロックできます。オーバークロックによる故障は製品保証の対象外となります

のでご注意ください。プロセッサが本機能をサポートする場合のみこの項目は表示

されます。

▶

Adjust CPU Ratio [Auto]

CPU倍率を設定し、CPUクロックの速度を変更します。プロセッサがこの設定をサ

ポートする場合にのみこの項目は表示されます。

▶

Adjusted CPU Frequency

変更したCPU周波数を表示します。読み取り専用です。

▶

Adjust CPU-NB Ratio [Auto]

CPU-NBクロックスピードを決定のCPU-NB倍率を設定します。

▶

Adjusted CPU-NB Frequency

変更したCPU-NB周波数を表示します。読み取り専用です。

▶

CPU Core Control [Auto]

システムのCPUコアの数を変更します。[Auto]に設定すると、CPUがコアのデフォ

ルトの数で動作します。[オプションは: Auto, One core per processor(Core 0 Only),

One core per processor(Core 2 Only), One Compute Unit(Core 0 & ), One Compute

Unit(Core 2 & 3), One core per Compute Unit(Core 0 & 2)]

▶

AMD Turbo Core Technology [Auto]

AMD Turbo Coreテクノロジにより、アクティブCPUコアにより多くの性能余裕を提

供するために、部分のCPUコア倍率がポップダウンし、さらにAMD Cool’n’Quiet テ

クノロジを無効にします。

[Auto] Turbo CoreテクノロジがAMD Cool’n’Quietテクノロジにリンクし

ます。

[Enabled] この機能を有効にします。

[Disabled] この機能を無効にします。

▶

Adjust Turbo Core Ratio [Auto]

ターボコア周波数倍率を指定します。

▶

Adjusted Turbo Core Frequency

変更したターボコア周波数を表示します。読み取り専用です。

▶

Adjust GPU Engine Frequency [Auto]

GPUエンジン周波数を変更します。

▶

Adjusted GPU Engine Frequency

変更したGPUエンジン周波数を表示します。読み取り専用です。

日本語

▶

DRAM Frequency [Auto]

DRAM周波数を設定します。オーバークロックによる動作は保証されませんのでご

注意ください。

67

▶

Adjusted DRAM Frequency

変更したDRAM周波数を表示します。読み取り専用です。

▶

Intel Extreme Memory Pro󰘰le (XMP) [Disabled]

XMPはメモリモジュールによるオーバークロックテクノロジです。XMPテクノロ

ジをサポートするメモリモジュールが装着された場合には、この項目が利用できま

す。XMPが有効の場合には、AMPが強制に無効になります。

[Disabled] この機能を無効にします。

[Pro󰘰le ] 装着したXMPメモリモジュールのプロフィールオーバークロッ

ク設定を使用します。

[Pro󰘰le 2] 装着したXMPメモリモジュールのプロフィール2オーバークロッ

ク設定を使用します。

▶

AMD Memory Pro󰘰le (AMP) [Disabled]

AMPはメモリモジュールによるオーバークロックテクノロジです。AMPテクノロ

ジをサポートするメモリモジュールが装着された場合には、この項目が利用できま

す。AMPが有効の場合には、XMPが強制に無効になります。

[Disabled] この機能を無効にします。

[Pro󰘰le ] 装着したAMPメモリモジュールのプロフィールオーバークロッ

ク設定を使用します。

[Pro󰘰le 2] 装着したAMPメモリモジュールのプロフィール2オーバークロッ

ク設定を使用します。

▶

DRAM Timing Mode [Auto]

メモリタイミングのモードを選択します。

[Auto] 装着したメモリモジュールのSPD (Serial Presence Detect)に合わ

せDRAMタイミングが自動で設定されます。

[Link] すべてのメモリチャンネルのためにDRAMタイミングを手動で設

定します。

[UnLink] それぞれのメモリチャンネルのためにDRAMタイミングを手動で

設定します。

▶

Advanced DRAM Con󰘰guration

<Enter>キーを押すと、サブメニューが表示されます。“DRAM Timing Mode”には

[Link]あるいは[Unlink]に設定すると、このサブメニューが有効になります。ユーザー

がメモリの各チャンネルのためにメモリタイミングを設定することができます。メ

モリタイミングを変更した後、システムが不安定になるあるいは起動できない恐れ

があります。その場合には、CMOSデータをクリアし、デフォルト設定に戻してく

ださい。(クリアCMOSジャンパ/ボタンの節を参照し、クリア後BIOSの設定画面で

デフォルト設定をロードしてください。)

▶

DRAM Voltage [Auto]

日本語

DRAM電圧を設定します。”Auto”に設定すると、BIOSが自動的に電圧を設定しま

す。ユーザーが手動で設定することも出来ます。

▶

Spread Spectrum

本機能はクロック変換器パルスを変調することで、電磁妨害を軽減する効果があり

ます。

[Enabled] Spread spectrum機能を有効にし、電磁妨害を軽減します。

[Disabled] CPUベースクロックのオーバークロック性能を高めます。

68

注意

•

特に電波障害などの問題が無い場合は、システムの安定性と性能を確保するた

めに[Disabled]に設定して下さい。また、電波障害などが発生した場合は、必ず

[Enabled]に設定して障害の軽減に努めて下さい。

•

Spread Spectrumの値は大きければ大きいほどノイズ除去効果が高まりますが、

システムの安定度は低下します。

•

オーバークロック動作実験をする場合は、必ず[Disabled]に設定して下さい。

▶

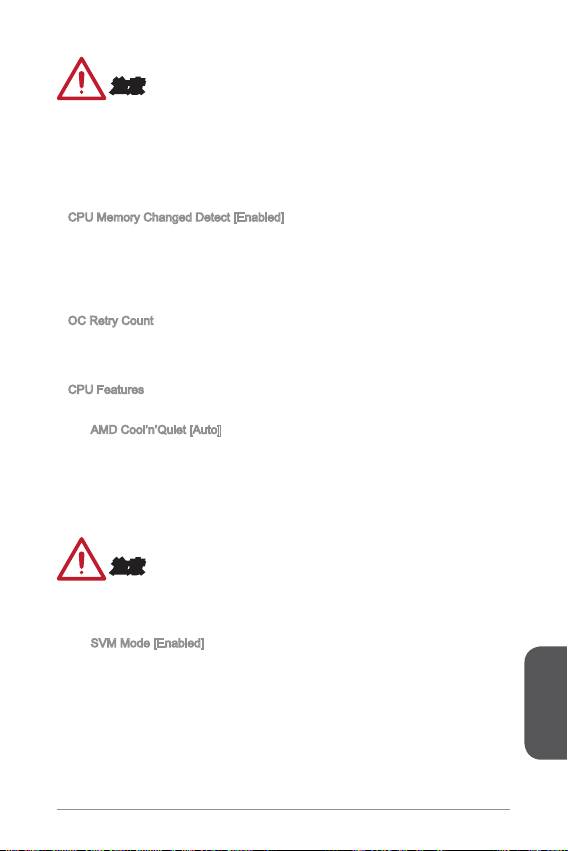

CPU Memory Changed Detect [Enabled]

CPUまたはメモリを交換した場合、ブート中に警告メッセージを出力するシステム

を有効か無効にします。

[Enabled] システムがブート中に警告メッセージを発し、新しいデバイス対

応のデフォルト設定をロードします。

[Disabled] この機能を無効にし、現在のBIOS設定を保持します。

▶

OC Retry Count

オーバークロックが失敗の場合は、この項目を[, 3]に設定すると、システムを同一

のオーバークロック配置で/ 3回再起動させます。再度失敗すると、システムがデフ

ォルト値に戻ります。

▶

CPU Features

<Enter>キーを押すと、サブメニューが表示されます。

▶

AMD Cool’n’Quiet [Auto]

AMD Cool’n’Quiet機能を有効か無効にします。

[Auto] AMDのデザインによって決定されます。

[Enable] AMD Cool’n’Quiet機能を有効にします。Cool’n’Quietテクノロ

ジは、CPUの速度と電力消耗を効果的に、それにダイナミッ

クに低下します。

[Disabled] この機能を無効にします。

注意

CPU Ratio設定を調整すると、Cool’n’Quiet 機能が自動的に無効になります。

Turbo CoreテクノロジをサポートのCPUには、AMD Turbo CoreテクノロジとAMD

Cool’n’Quietを[Disabled]に設定して、デフォルトCPUコアの速度を維持させます。

▶

SVM Mode [Enabled]

CPU仮想化を有効/無効にします。

[Enabled] CPU仮想化を有効にし、プラットホームを独立のパーティシ

ョンに複数のOSを動作させます。このシステムはほとんど

複数のシステムとして機能することができます。

[Disabled] この機能を無効にします。

日本語

69
