Описание камеры
Рис. 17. Вид купольной камеры (подвесной монтаж)
1. Разъем Ethernet RJ45.
Подключение к сетевым
устройствам.
2. Видеовыход.
Подключение разъема BNC к
монитору CCTV.
3. Шнур электропитания.
Подключение к источникам
электропитания +24 В
переменного тока.
4. Корпус.
5. Модуль PTZ.
6. Прозрачный купол.
Установка камеры
1. Подготовьте поверхность для монтажа и установите
кронштейн камеры.
2. Отвинтите крышку колпака от камеры и снимите с модуля PTZ
защитную пленку.
3. Прижмите две планки по бокам модуля PTZ и снимите его с
корпуса камеры. Убедитесь, что кабели модуля выходят из
кабельного входа в верхней части корпуса.
Примечание. Если используются реле сигнализации и
аудиовхода/выхода, подключите их к плате модуля и
пропустите кабели через кабельный вход в верхней части
корпуса. Для получения дополнительной информации по
использованию сигнальных подключений см. руководство
пользователя.
4. Установите корпус.
Подвесной монтаж камеры:
Прикрепите корпус камеры к кронштейну с помощью
прилагаемых винтов.
EN 58 Kамерой UltraView IP PTZ 36X

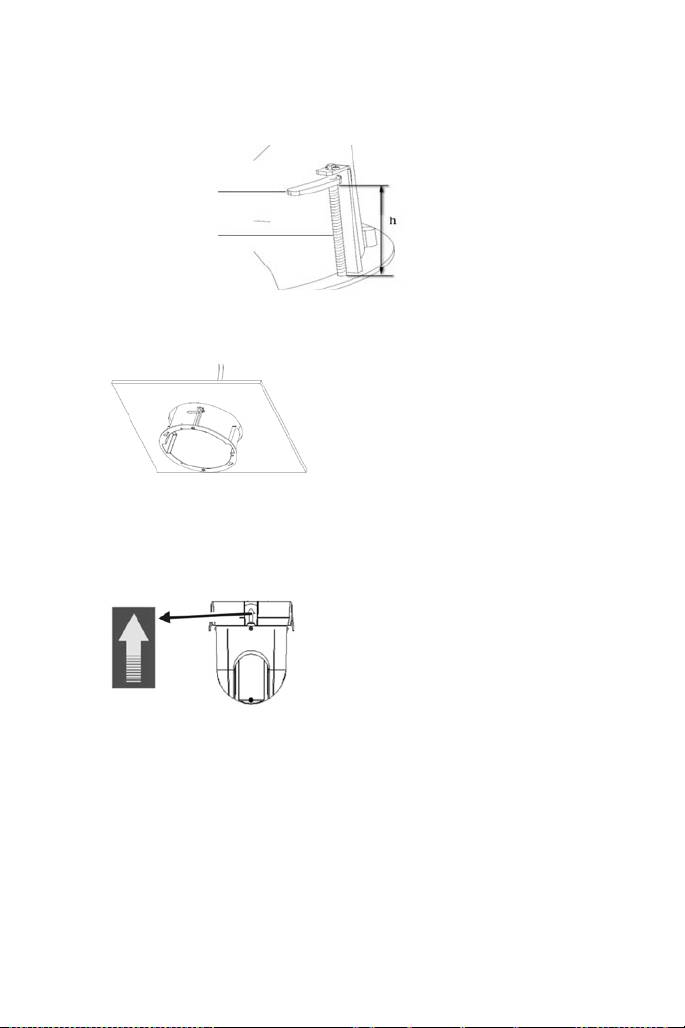

Монтаж камеры заподлицо:
Отрегулируйте две планки корпуса по высоте, поворачивая
крепежные винты. Расстояние (h) между планками и кольцом
корпуса должно быть больше толщины потолка.
Планка корпуса
Винт
Убедитесь, что планка корпуса закрыта, а затем ВТОЛКНИТЕ
корпус в сквозное отверстие. Удерживая корпус, закрепите
его, привинтив планки к монтажной поверхности
5. Вставьте модуль PTZ в корпус:
Правильно установите планки относительно модуля PTZ,
совместив стрелку на нем со стрелкой на корпусе (см. ниже).
Модуль должен быть надежно закреплен. Если используется
карта SDHC, вставьте ее в модуль до его установки в корпус.
6. Снова закрепите купол, привинтив его к корпусу.
7. Только для подвесной камеры: Пропустите кабели модуля
PTZ через кронштейн.
Только при монтаже камеры заподлицо: Установите
кольцо-оправу. Выровняйте его на корпусе и вставьте в
отверстия крепежные штифты. Затем поверните кольцо
по часовой стрелке.
8. Подключите кабели (см. Figure 1).
Kамерой UltraView IP PTZ 36X 59 RU
