Descripción de la cámara

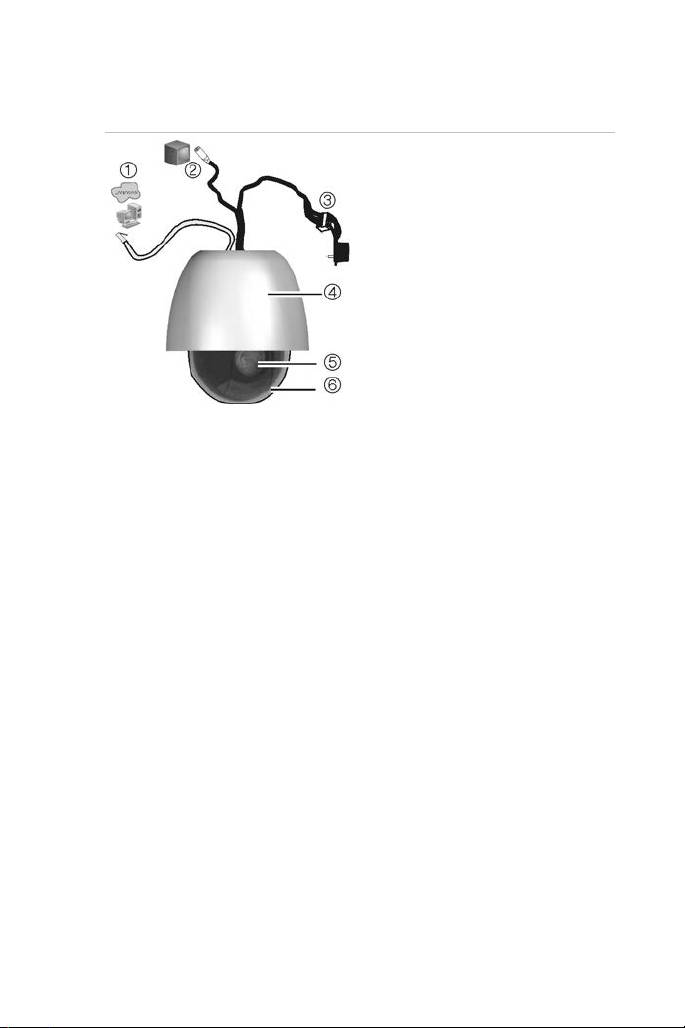

Figura 5: descripción general de la cámara domo (se muestra el

montaje en suspensión)

1. Conector Ethernet RJ45.

Conectar a los dispositivos de

red.

2. Salida de vídeo.

Conectar el conector BNC a un

monitor CCTV.

3. Cable de la fuente de

alimentación.

Conectar a una fuente de

alimentación de +24 VCA.

4. Una carcasa.

5. Módulo PTZ.

6. Burbuja.

Instalación de la cámara

1. Prepare la superficie de montaje e instale el soporte de la cámara.

2. Destornille la burbuja de la cámara y retire la cinta protectora del

módulo PTZ.

3. Presione las dos lengüetas situadas a ambos lados del módulo

PTZ y retírelo de la carcasa de la cámara. Asegúrese de que los

cables del módulo aún salgan a través del orificio de entrada de

cables de la parte superior de la carcasa.

Nota: si se van a utilizar relés de entrada o salida de alarma y

audio, conéctelos al PCB del módulo y pase los cables a través

del orificio de entrada de cables de la parte superior de la carcasa.

Consulte el manual de usuario para obtener información sobre las

conexiones de alarma.

4. Instale la carcasa.

Cámara de montaje en suspensión:

Fije la carcasa de la cámara al soporte con los tornillos incluidos

con este.

Cámara de montaje empotrado:

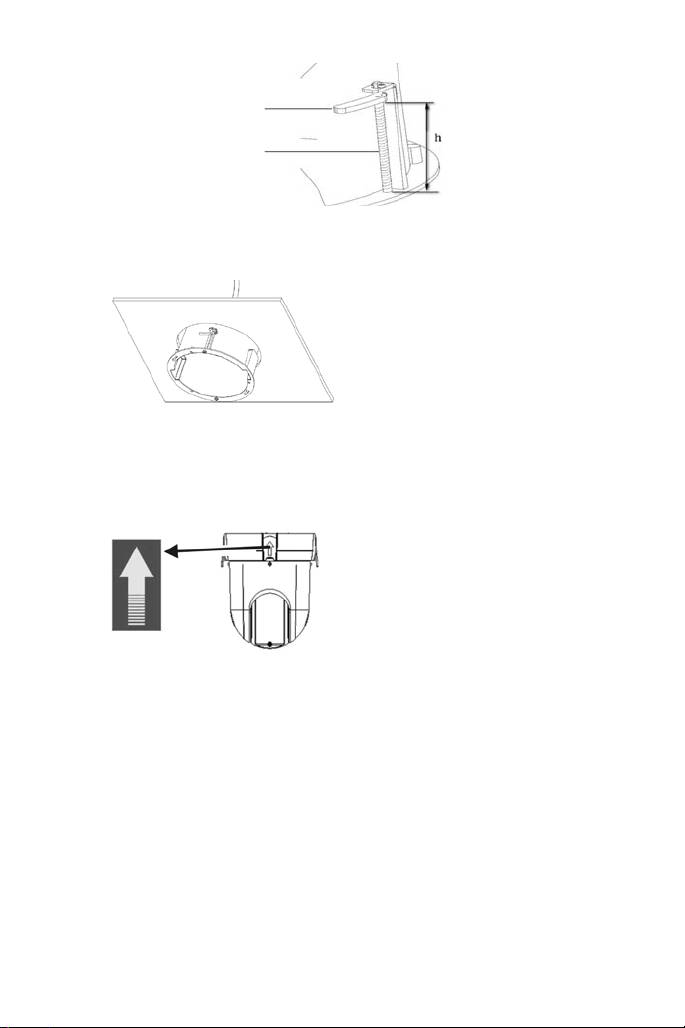

Ajuste la altura de las dos lengüetas de la carcasa girando el

tornillo que las sujeta. La distancia (h) de las lengüetas al anillo

de la carcasa debe ser superior al grosor del techo.

Cámara UltraView IP PTZ 36X 15 FR

Lengüeta de la

carcasa

Tornillo

Asegúrese de que la lengüeta de la carcasa esté cerrada y

encaje la carcasa en el orificio de paso. Sujete la carcasa y fíjela

atornillando las lengüetas de esta en la superficie de montaje.

5. Inserte el módulo PTZ en la carcasa:

Coloque las lengüetas del módulo PTZ alineando la flecha del

módulo con las de la carcasa (consulte la imagen de abajo). El

módulo debe quedar bien fijo en su posición. si utiliza una tarjeta

SDHC, insértela en el módulo antes de introducirlo en la carcasa.

6. Vuelva a fijar la burbuja atornillándola a la carcasa.

7. Solo para la cámara de montaje en suspensión: Pase los

cables del módulo PTZ a través del soporte.

Solo para la cámara de montaje empotrado: Instale el anillo de

corte. Alinee el anillo de corte con la carcasa e inserte los pernos

de fijación en los orificios. A continuación, gire el anillo en el

sentido de las agujas del reloj.

8. Conecte los cables (consulte la Figure 1).
