• Установите прожектор в месте, где будет обеспечено свободное

обтекание воздушным потоком его корпуса.

• Прикрепите кронштейн BWHYP1 ⓓ к кронштейну ⓐ с помощью

болта и гайки ⓔ.

• Приложите кронштейн ⓓ к желаемой позиции на стене.

• Для облегчения процесса вы можете расслабить винт с рифленой

головкой ⓑ или гайку с другой стороны винта и повернуть крон-

штейн к прожектору.

• Отметьте положение монтажный отверстий.

• Просверлите монтажные отверстия, при этом, примите во внима-

ние материальные качества стены и тип используемых крепежных

материалов.

• Крепко прикрепите кронштейн ⓓ к стене.

Если во время установки вы расслабили винт с рифленой головкой ⓑ

и/или гайку с другой стороны винта, не забудьте затянуть их обратно.

49

49

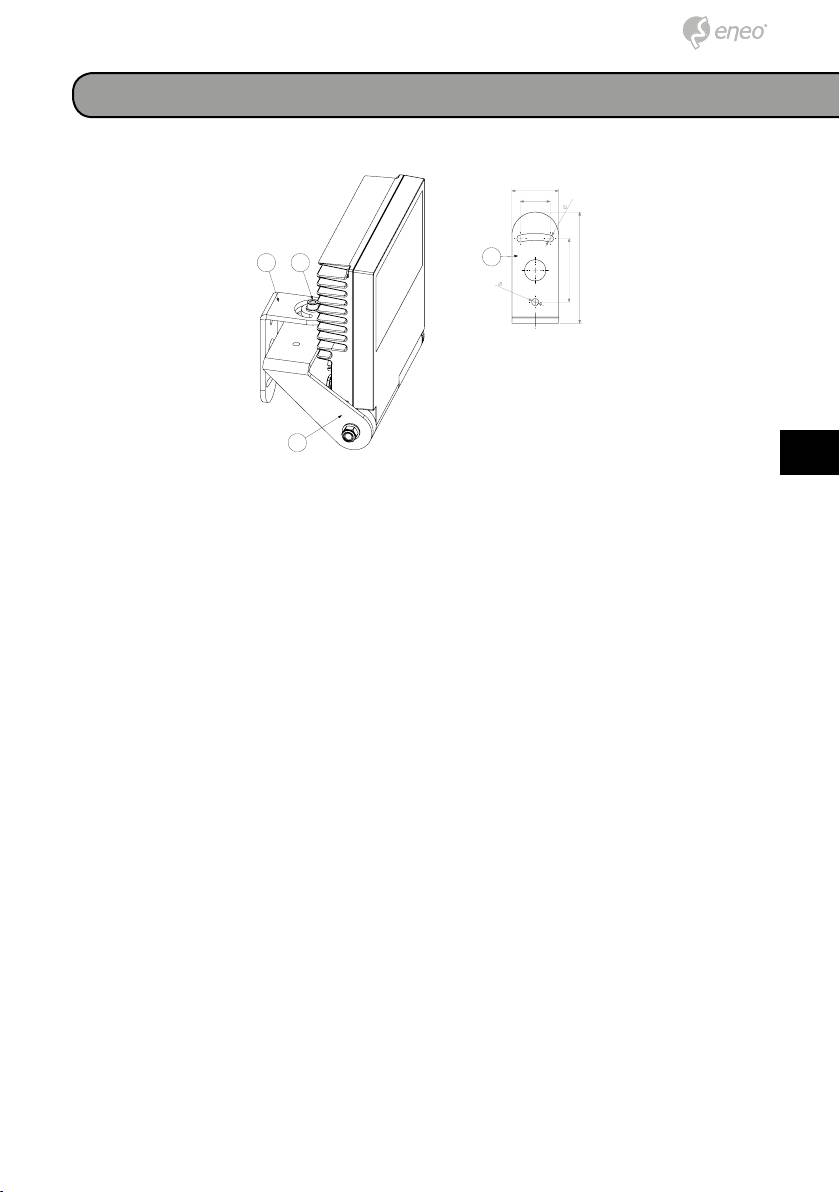

Монтаж на настенный кронштейн

6,5

D

6,5

Соединения

Прожектор оснащен встроенными блоком питания и сумеречным вы-

ключателем, поэтому для его включения достаточно подключить кабель

питанию к главному источнику питания.

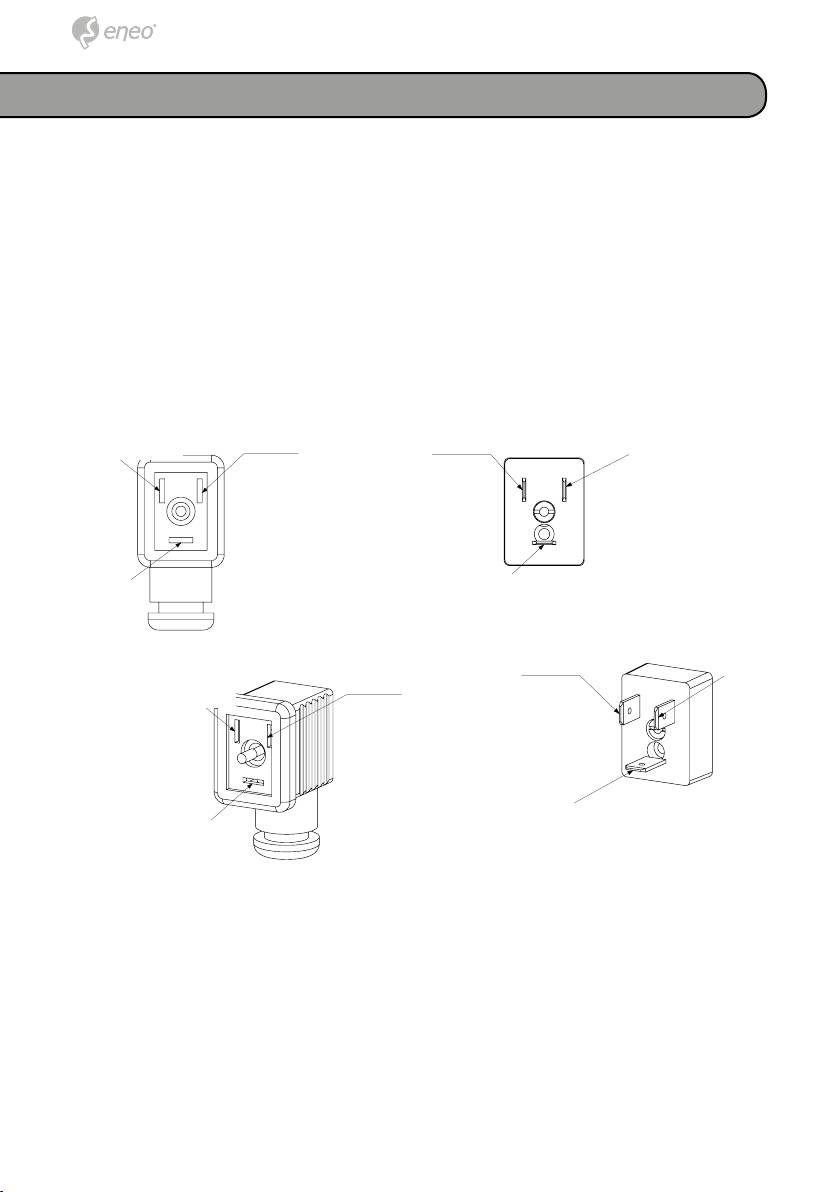

При подключении кабеля к 3-х контактной розетке соблюдайте пра-

вильное соотношение контактов. Убедитесь в правильном расположе-

нии прокладки и в том, что штекер плотно прикручен к прожектору.

5050

PHASE

NEUTRA

EARTH

EARTH

NEUTRAL

Phase (фаза) Нулевой

Нулевой

Phase (фаза)

Заземление

Заземление

Phase (фаза)

Нулевой

Phase (фаза)

Нулевой

Заземление

Заземление
