41

Krok 9: Przed naciśnięciem „Startuj“, sprawdź adres IP swojego PC i

skorzystaj z łącznika sieci (RJ-45) żeby się podłączyć do

kamery.

Krok 10: Jeżeli widzisz obraz, znaczy że ustawienie IP jest zakończone.

5. Skanuj kamerę IP przez “Moja sieć”

Krok 1: Po instalacji i zastartowaniu serwisów, protokół UPnP zacznie

działać. Teraz możesz skanować wszystkie Kamery IP w Moja

sieć.

Krok 2: Tylko dwa razy naciśnij ikonkę Kamera IP, i strumień video na

żywo wyskoczy bez wyznaczenia adresu w Microsoft Internet

Explorerze.

6. Zmiana kontroly i ustawienia działania kamery IP

Krok 1: Wpisz rodzaj adresu IP w przeszukiwarce IE. Zobaczysz obrazki

z kamery IP.

Krok 2: Skorzystaj z nacisków pod obrazkami żeby wejść do innych

stron ustawień działania.

Krok 3: Po zmianie ustawień, nie zapomnij kliknąć na guzik „Submit” na

każdej stronie.

UWAGA: Umożliw Działanie DHCP: ta funkcja może działać tylko jeżeli

LAN, do którego jednostka jest podłączona, posiada serwer

DHCP. Jeśli serwer DHCP dziala, kamera IP otrzyma auto-

matycznie adres IP od serwera DHCP.

UWAGA: Kiedy tylko jedna jednostka kamery IP jest podłączona do

komputera albo LAN, można wyznaczyć adres IP dla kamery

IP. Na przykład, istnieje wiecej adresów IP od 192.168.1.1 do

192.168.1.255. Możesz wybrać jeden z nich do użycia. Nie

jest potrzebne ustawianie MASK i GATEWAY; pozostaw je na

domyślnych.

Kiedy kamera IP jest podłączona do WAN, powinienesz dostać

wyłączny, stały adres IP i poprawnie ustawić MASK i

GATEWAY, zgodnie z budową twojej sieci. W razie zapytań na

temat tych ustawień, konsultuj fachowca MIS albo nadawcę

swojego IP.

Описание изделия и присоединения

Компоненты видеокамеры (вид изнутри)

1. Входной разъем: Для подключения внешнего источника

постоянного напряжения 12 В.

2. Входной разъем: Для подключения внешнего источника переменно

напряжения 24 В.

3. Разъем локальной сети информационного обмена ETHER-

NET 10/100: Стандартный разъем типа RJ-45 для подключения

к локальным сетям информационного обмена 10/100 Мбит/с.

Функция PoE (напряжение питания по кабелю Ethernet):

Обеспечивает напряжение питания по кабелю локальной сети

информационного обмена.

4. АУДИОВХОД: Этот разъем предназначен для подключения к

IP-камере аудиосигнала с других устройств.

5. Разъем ВИДЕОВЫХОДА: С этого разъема выходной композитный

видеосигнал изделия подается на монитор. (Через этот разъем

производится регулирование и улучшение изображения).

6. АУДИОВЫХОД: С этого разъема выходной видеосигнал можно

подавать на акустическую систему или на вход стереофонического

усилителя.

7. GPIO: На этот 6-контактный разъем выведены выходные/входные

цифровые сигналы, DC output (выходное постоянное напряжение) и

GROUND (общий провод) для связи с внешними устройствами.

8. Порт USB: Пользователь имеет возможность подключить IP-камеру

4848

49

к порту USB ПК кабелем USB.

9. Слот для КАРТЫ SD/ SDHC: Этот слот используется для

обновления программного обеспечения и архивирования или

просмотра важных изображений.

10. RESET (сброс): Восстановление настроек по умолчанию (настройки

изготовителя).

Схема подключения тревожного оповещения

+12V

Цифровой выход +

ТРЕВОГА

Digital output -

Цифровой вход +

Герконовое

реле

Digital input -

+12V

Выход постоянного

напряжения

+12V, 100mA

GND (общий провод)

Монтаж

Монтаж, конфигурирование и настройка IP-камеры производится

следующим образом.

1. Поверьте уровень вашего ПК и иерархии IP

Шаг 1: Из меню «Пуск» перейдите в панель «Настройки»и откройте

«Панель управления».

Шаг 2: В «Панели управления» дважды щелкните по пиктограмме

«Сетевые подключения». Появится диалоговое окно «Сетевые

подключения».

Шаг 3: Щелкните по закладке «Протоколы» диалогового окна

«Сетевые подключения».

Шаг 4: WВ появившемся диалоговом окне «Свойства локальной сети»

выберите строку «Интернет-протокол (TCP/IP)» и щелкните по

кнопке «Свойства».

Шаг 5: В диалоговом окне I«Свойства интернет-протокола (TCP/

IP)» выберите вариант «Использовать следующие IP-адреса»

для того, чтобы отказаться от использования сервера DHCP, и

назначьте вручную IP-адрес 192.168.1.200 с маской подсети

255.255.255.0. Щелкните по кнопке OK, завершив операцию.

Шаг 6: Выберите вариант «Закрыть» для завершения модификации.

2. Установка программных пакетов UPnP на ПК

Как уже упоминалось выше, операционная система Microsoft Windows

XP® не запускает сервис UPnP по умолчанию; поэтому требуется

установить некоторые программные пакеты, прежде чем пользоваться

этим сервисом. Ниже приводится порядок установки этих пакетов.

Шаг 1: Из меню «Пуск» выберите пункт «Задать доступ к программам

и параметры по умолчанию» и щелкните по нему.

Шаг 2: В появившемся диалоговом окне «Установка/удаление

программ» щелкните по кнопке «Добавить/удалить

компоненты Windows».

Шаг 3: Щелкните по пункту «Сетевые службы» в диалоговом окне

«Мастер установки компонентов Windows», затем щелкните

стрелку «Подробнее...».

5050

51

Шаг 4: Сделайте отметку пункта «Интерфейс пользователя UPnP» и

выберите OK.

Шаг 5: При восстановлении исходного диалогового окна «Мастер

установки компонентов Windows» щелкните «Далее».

Шаг 6: Спустя одну минуту установка UPnP завершится, после чего

выберите пункт «Завершить», чтобы закрыть окно.

3. Включение сервисов на ПК

После установки необходимо включить соответствующие сервисы,

чтобы запустить протокол UPnP. Ниже приводится порядок исполнения

этой операции.

Шаг 1: Из меню «Пуск» перейдите в панель «Настройки» и откройте

«Панель управления».

Шаг 2: В «Панели управления» дважды щелкните по пиктограмме

«Средства администрирования». Появится диалоговое окно

«Средства администрирования».

Шаг 3: Щелкните по закладке «Сервисы» диалогового окна «Средства

администрирования».

Шаг 4: В появившемся диалоговом окне «Сервисы» щелкните по

кнопке «Служба обнаружения SSDP».

Шаг 5: Из меню «Тип запуска» выберите пункт «Автоматический» и

щелкните ОК для запуска.

Шаг 6: При восстановлении исходного диалогового окна «Сервисы»

дважды щелкните по пиктограмме «Хост универсального

устройства Plug and Play».

Шаг 7: Из меню «Тип запуска» выберите пункт «Автоматический» и

щелкните ОК для запуска.

Шаг 8: Перезагрузите систему

4. Задание статического IP-адреса IP-камеры

Шаг 1: Включите шнур электропитания.

Шаг 2: Подключите разъем USB к ПК и к порту USB с обратной

стороны объектива.

Шаг 3: Появится окно с вопросом „«запустить программу?», «Открыть

папку для просмотра файлов?» или «Не предпринимать

никаких действий?». Выберите вариант «Запустить программу»

нажмите кнопку «ОK», появится окно «Конфигурация USB».

Шаг 4: Зайдите в сетевые настройки и впишите желаемый IP-адрес.

Перед изменением IP-адреса обратите внимание на статический

IP-адрес по умолчанию: (192.168.1.10).

Шаг 5: Изменив IP-адрес, щелкните по кнопке «Применить» в окне

«Конфигурация USB».

Шаг 6: Появится сообщение с просьбой подтвердить операцию, нажав

кнопку «ОК».

Шаг 7: Нажмите кнопку «ОК» и отключите кабель USB от ПК.

Шаг 8: Нажмите кнопку «Выйти» в нижней части окна «Конфигурация

USB», чтобы закрыть окно. Или нажмите кнопку «Запустить» для

непосредственного просмотра изображений с местной камеры.

Шаг 9: Прежде тем, ка щелкнуть «Запустить», проверьте IP-адрес и

подключение разъема локальной сети (RJ-45) к камере.

Шаг 10: Если вы наблюдаете изображение с камеры, настройки

IP-адреса произведены правильно.

5. Просканируйте IP-камеру с помощью функции «Мои сетевые

подключения»

Шаг 1: После установки и запуска сервисов начнет действовать

протокол UPnP. Функцией «Мои сетевые подключения» можно

просканировать все «IP-камеры».

Шаг 2: Просто щелкните по пиктограмме «IP-камера», и автоматически

появится видеоизображение реального времени с камер без

назначения IP-адреса в браузер Microsoft Internet Explorer.

6. Изменение управления и рабочих настроек IP-камеры

Шаг 1: Введите IP-адрес в строку браузера. Вы увидите

видеоизображение с IP-камеры.

Шаг 2: Воспользуйтесь кнопками под изображением, чтобы перейти на

другие страницы настройки.

Шаг 3: Изменив настройки, не забывайте нажимать кнопку «Внести» на

каждой странице.

ПРИМЕЧАНИЕ: Ввод в действие функции DHCP: Эта

функция действует только в локальной сети

информационного обмена, оснащенной сервером

DHCP. С работающим сервером DHCP IP-адрес

будет автоматически присваиваться IP-камере DHCP

сервером.

5252

53

ПРИМЕЧАНИЕ: Если к локальной сети информационного обмена

подключена только одна IP-камера, допускается

свободно присваивать ей IP-адреса. Например, из

диапазона IP-адресов от 192.168.1.1 до 192.168.1.255.

Из этого диапазона можно выбрать любой адрес.

При этом не обязательно задавать MAСКУ и

ШЛЮЗ, оставьте значения по умолчанию. Если

IP-камера подключен к WAN (беспроводная сеть

информационного обмена), следует получить

уникальный постоянный IP-адрес и корректно

задать параметры МАСКИ и ШЛЮЗА в соответствии

с архитектурой сети. С вопросами по поводу

настройки обращайтесь к специалисту по

информационным системам или вашему провайдеру

услуг интернета.

Монтаж аппаратной части

Монтаж наружной купольной мини IP--видеокамеры (PoE)

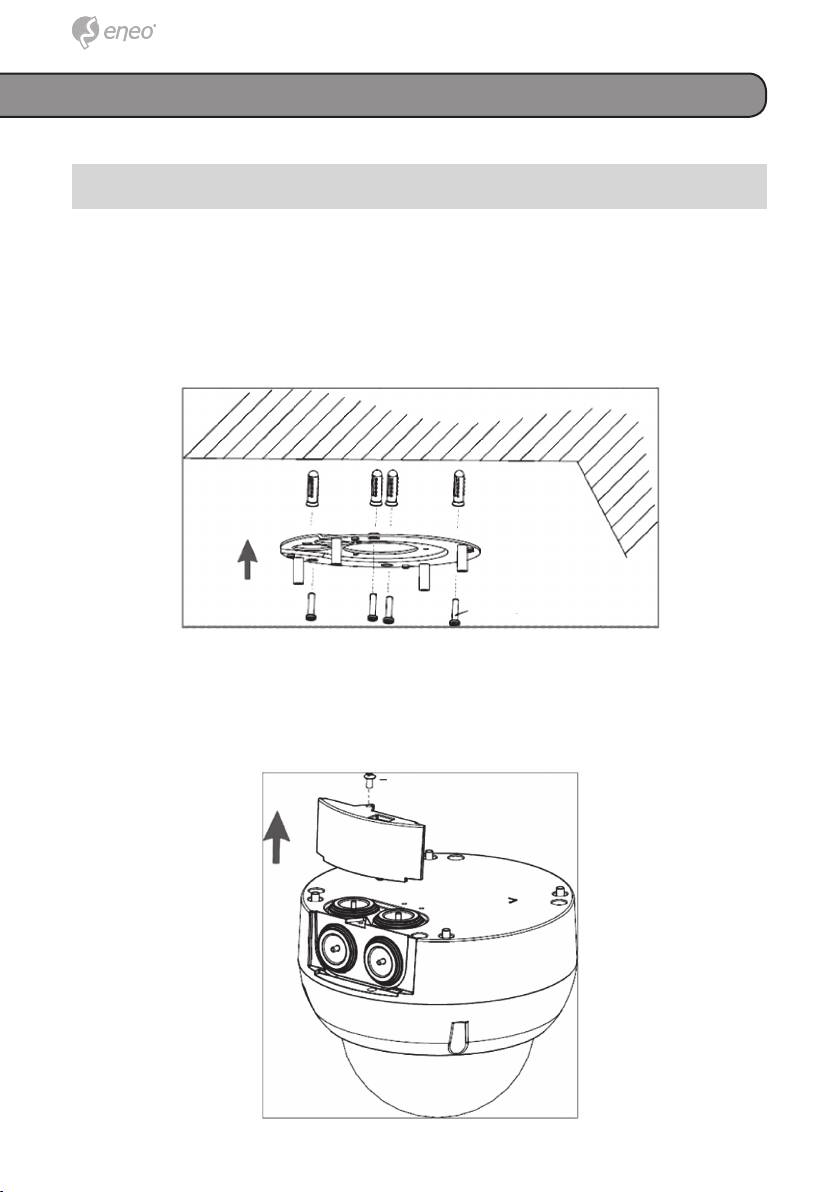

Крепление купола с помощью планки

Шаг 1 Прикрепите металлическое основание к потолку с помощью

винтов и пластмассовых пробок.

Саморезные винты 4x25 мм

Шаг 2. Отверните и снимите крышку панели.

Винт M3x5 мм

5454

55

Шаг 3. Снимите с купольной видеокамеры верхнее металлическое

основание. Прикройте купольную видеокамеру металлической

пластиной и приверните ее двумя винтами. Установите на место

металлическое основание купольной видеокамеры, закрепив

его винтами.

M3x5mm Screw

Шаг 4. Подключите кабель к боковому разъему.

Шаг 5. Прикройте состыкованный разъем фигурной панелью. Вверните

крышку поверх металлической пластины.

Неверно

M4x17mm Screw

Правильно

Шаг 6. Теперь купольная видеокамера прикреплена к потолку.

5656

57

Подключение

1. Подключите разъем электропитания к IP-камере.

2. Подключите кабель IP-камеры.

3. Убедитесь в корректном подключении к локальной сети

информационного обмена (ПК/маршрутизатор/IP-камера).

4. В браузере ПК введите IP-адрес камеры для перехода на первую

страницу реального времени.

ПРИМЕЧАНИЕ: Пользователь может заменить пакет

влагопоглотителя в зависимости от частоты

открывания внутренней части видеокамеры.

Закрепите пакет влагопоглотителя изнутри

видеокамеры с помощью двухсторонней клейкой

ленты, затем установите на место крышку

видеокамеры.

Дополнительная информация

Полное руководство доступно на веб-сайте компании «eneo»

www.eneo-security.com или на CD, поставляемым с этим изделием.
