Eizo FlexScan S2100: Kabel anschließen

Deutsch

3

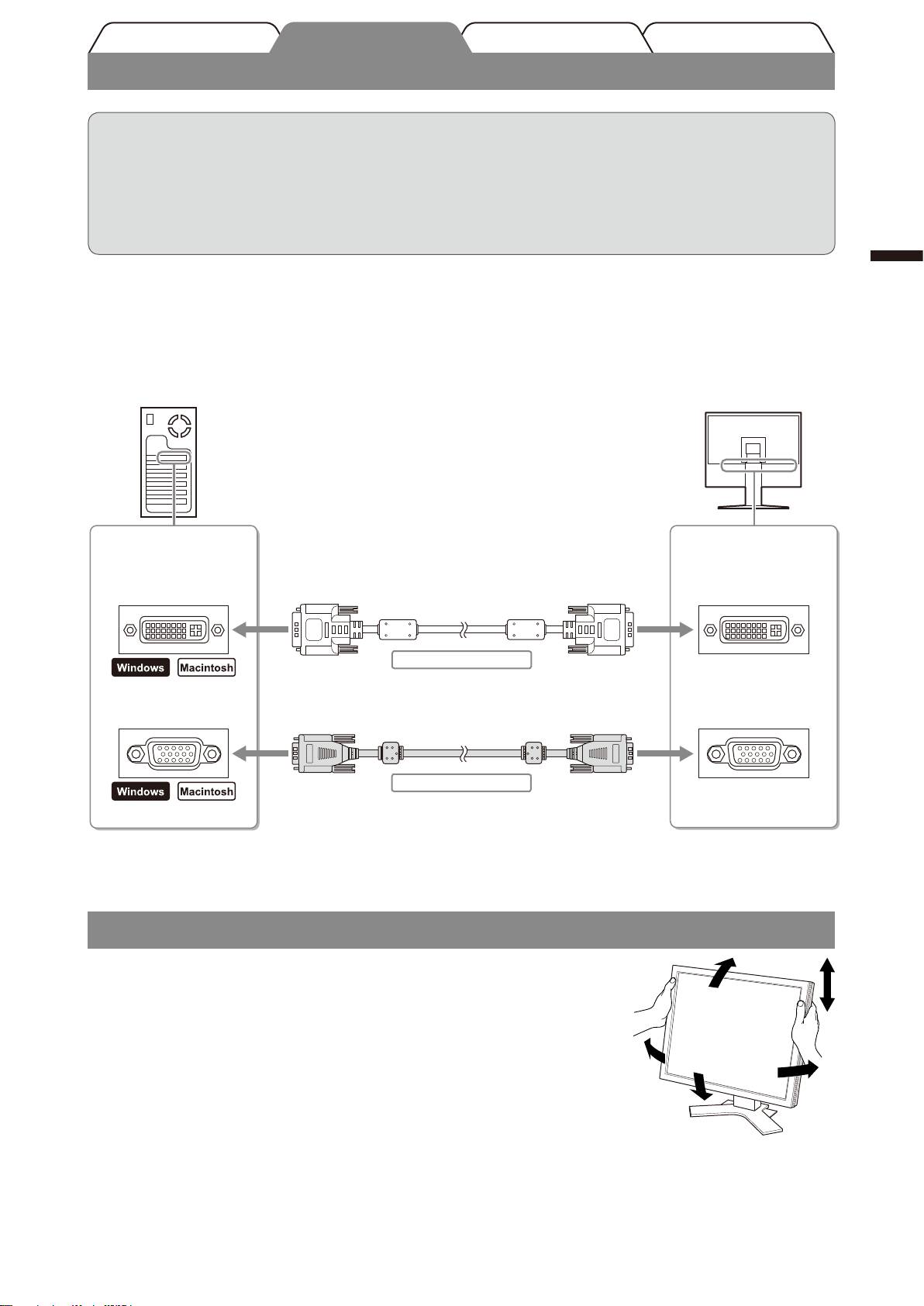

Kabel anschließen

Hinweis

• Um einen bereits vorhandenen Monitor durch einen Monitor des Typs S2100 zu ersetzen, stellen Sie die

PC-Einstellungen für Auflösung und vertikale Bildwiederholfrequenz auf die für S2100-Monitore

verfügbaren Werte ein. Diese entnehmen Sie bitte der Auflösungstabelle (Rückseite der ersten Seite),

bevor Sie den Monitor anschließen.

HINWEIS

• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschließen möchten.

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.

1

Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels.

2

Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Verbinder an, um ein versehentliches

Ausstecken zu verhindern.

Anschlüsse am

Anschlüsse am

PC

Monitor

Signalkabel FD-C39 (mitgeliefert)

DVI-Verbinder

DVI-I-V

erbinder

Digitale Verbindung

15-poliger Mini-D-Sub-

15-poliger Mini-D-Sub-

V

erbinder

Signalkabel MD-C87 (mitgeliefert)

V

erbinder

Analoge Verbindung

Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer

3

Steckdose.

Höhe und Neigung des Bildschirms einstellen

Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des

Bildschirms ein.
