Eizo FlexScan S1910: Att ansluta kablarna

Före användningen Installation Inställning/justering Felsökning

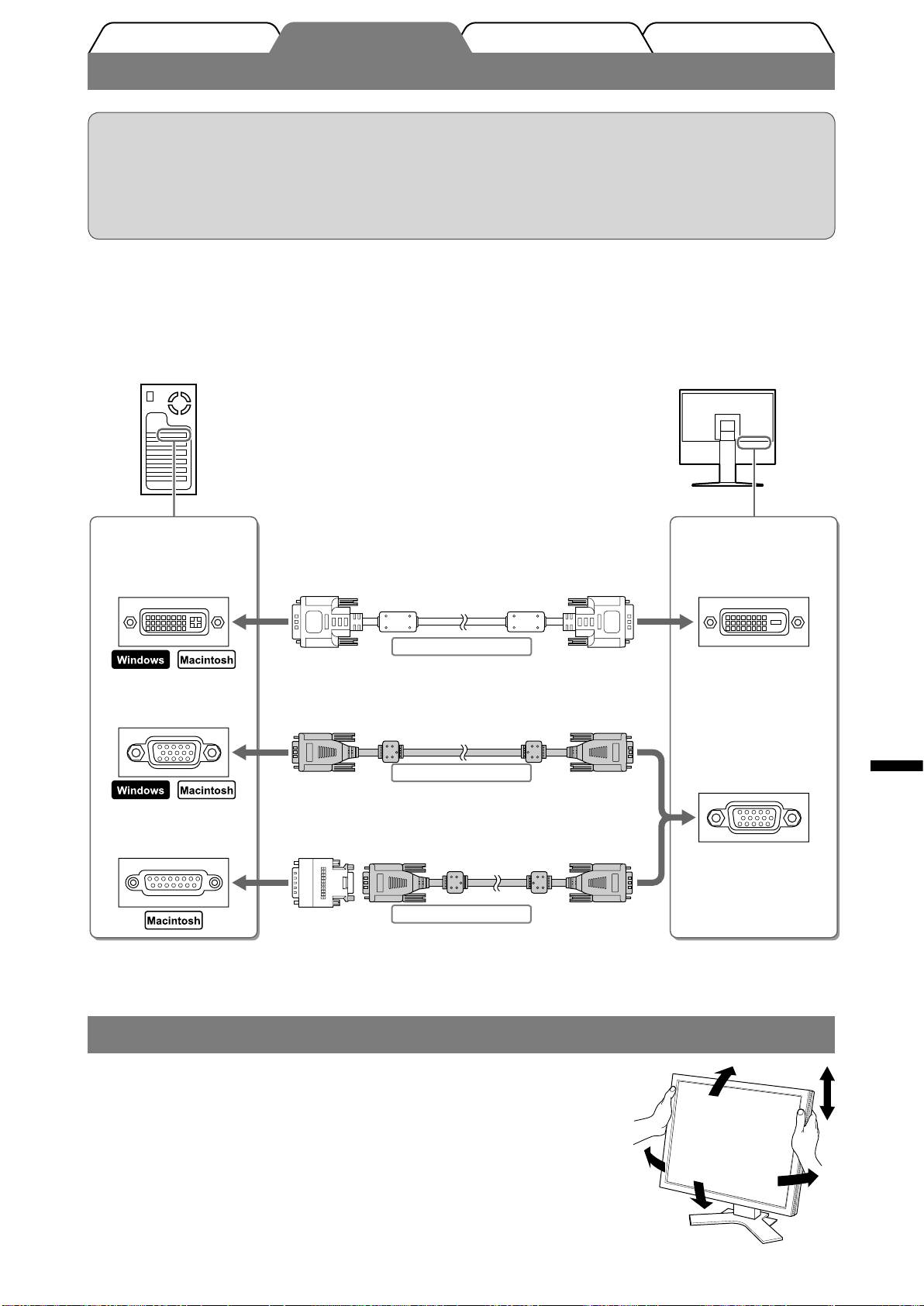

Att ansluta kablarna

Observera

• När du byter ut en befi ntlig skärm mot S1910 skall du försäkra dig om att du ändrar datorns inställningar

för upplösning och vertikal frekvens till de som är tillgängliga för S1910 genom att se till

upplösningstabellen (baksidan av omslagssidan) innan du ansluter datorn.

OBS!

• När du ansluter två datorer till monitorn skall du se bruksanvisningen på CD-skivan.

Kontrollera att monitorn och datorn är avstängda.

1

Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

2

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

Anslutningar på

Anslutningar på

datorn

monitorn

DVI-I-anslutning

Signalkabel FD-C39 (medföljer)

DVI-D-anslutning

Digital anslutning

D-sub minianslutning

med 15 stift

Signalkabel MD-C87 (medföljer)

D-sub minianslutning

Analog anslutning

Svenska

med 15 stift

D-sub-anslutning med

Macintoshadapter (tillbehör) och

15 stift

signalkabel MD-C87 (medföljer)

Analog anslutning

Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen.

3

Justera skärmhöjd och vinkel

Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.

3
