Conexión de los cables

Atención

• Si sustituye el monitor actual por un monitor S1501, consulte la tabla de resoluciones (parte posterior de

la portada) para cambiar la confi guración de la resolución y la frecuencia vertical del ordenador a una

disponible para el monitor S1501.

NOTA

• Si va a conectar dos ordenadores al monitor, consulte el manual del usuario almacenado en el CD-ROM.

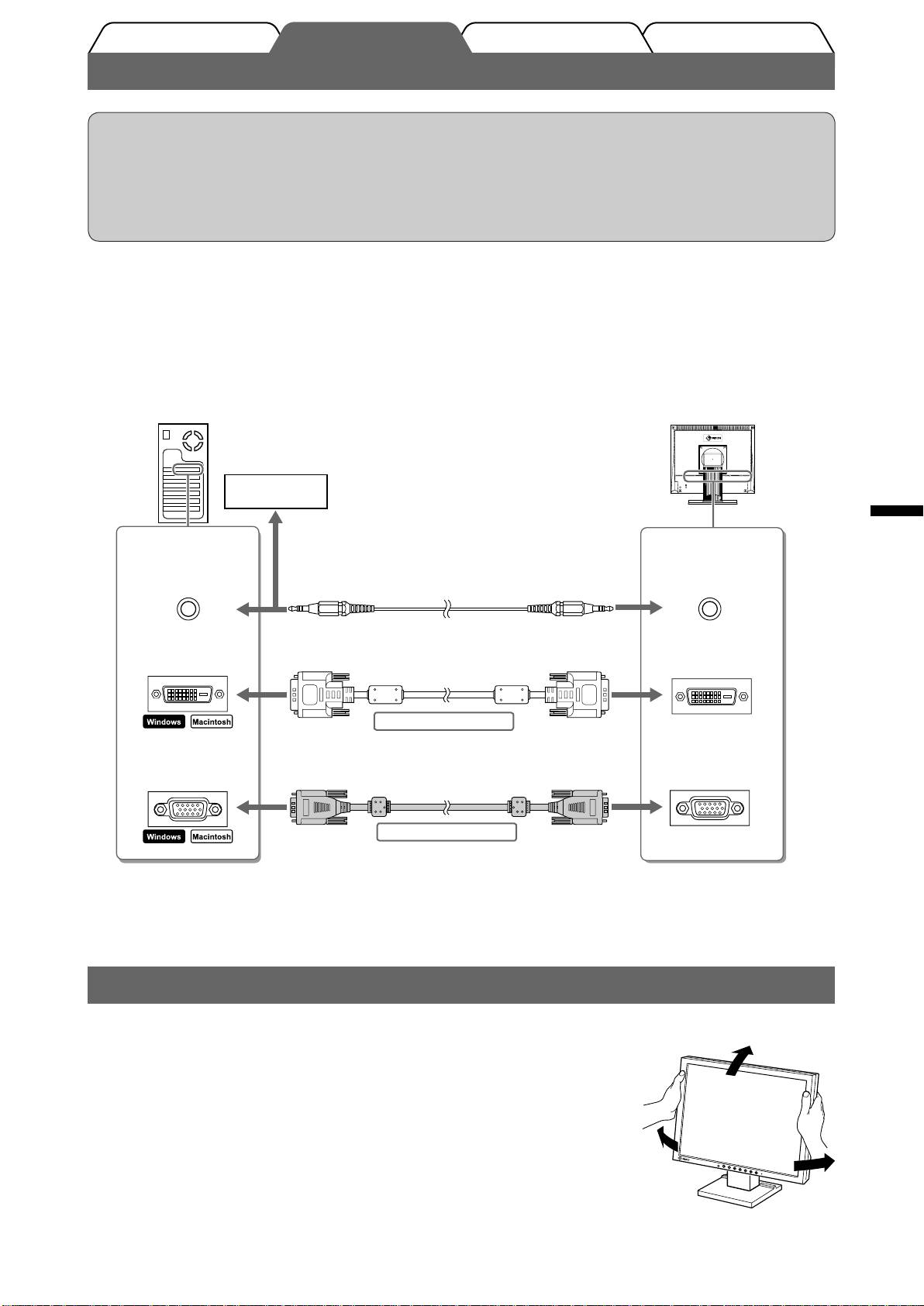

Compruebe que la alimentación del monitor y del ordenador está desactivada.

1

Conecte el monitor al ordenador con un cable de señal haciendo coincidir los

2

conectores.

Una vez conectados los conectores del cable, apriete los tornillos de los conectores para fi jar la

conexión.

Reproductor

de CD, etc.

Español

Conectores del

Conectores del

ordenador

monitor

Conector de

Conector de

salida de audio

Cable minitoma estéreo (suministrado)

entrada de audio

Conector DVI-D

Cable de señal FD-C39 (suministrado)

Conector DVI-D

Conexión digital

Miniconector D-Sub

Miniconector D-Sub

de 15 contactos

Cable de señal MD-C87 (suministrado)

de 15 contactos

Conexión analógica

Enchufe el cable de alimentación en una toma de corriente y el conector de

3

alimentación en el monitor.

Ajuste de la altura y el ángulo de la pantalla

Es posible ajustar la altura, inclinación y giro de la pantalla para conseguir una posición de trabajo adecuada.

3
