Подключение кабелей

Внимание

•

При замене текущего монитора на монитор M1700/M1900 перед его подключением к компьютеру обязательно

установите на компьютере такие параметры разрешения и частоты вертикальной развертки, которые

подходят для монитора M1700/M1900, обратившись к таблице разрешений (на задней стороне обложки).

ПРИМЕЧАНИЕ

• При использовании громкоговорителей подсоедините кабель с мини-разъемом стерео к выходному

аудиоразъему компьютера, проигрывателя компакт-дисков и т.д.

• При подключении двух компьютеров к монитору см. руководство пользователя на CD-ROM.

Убедитесь, что у монитора и компьютера выключено питание.

1

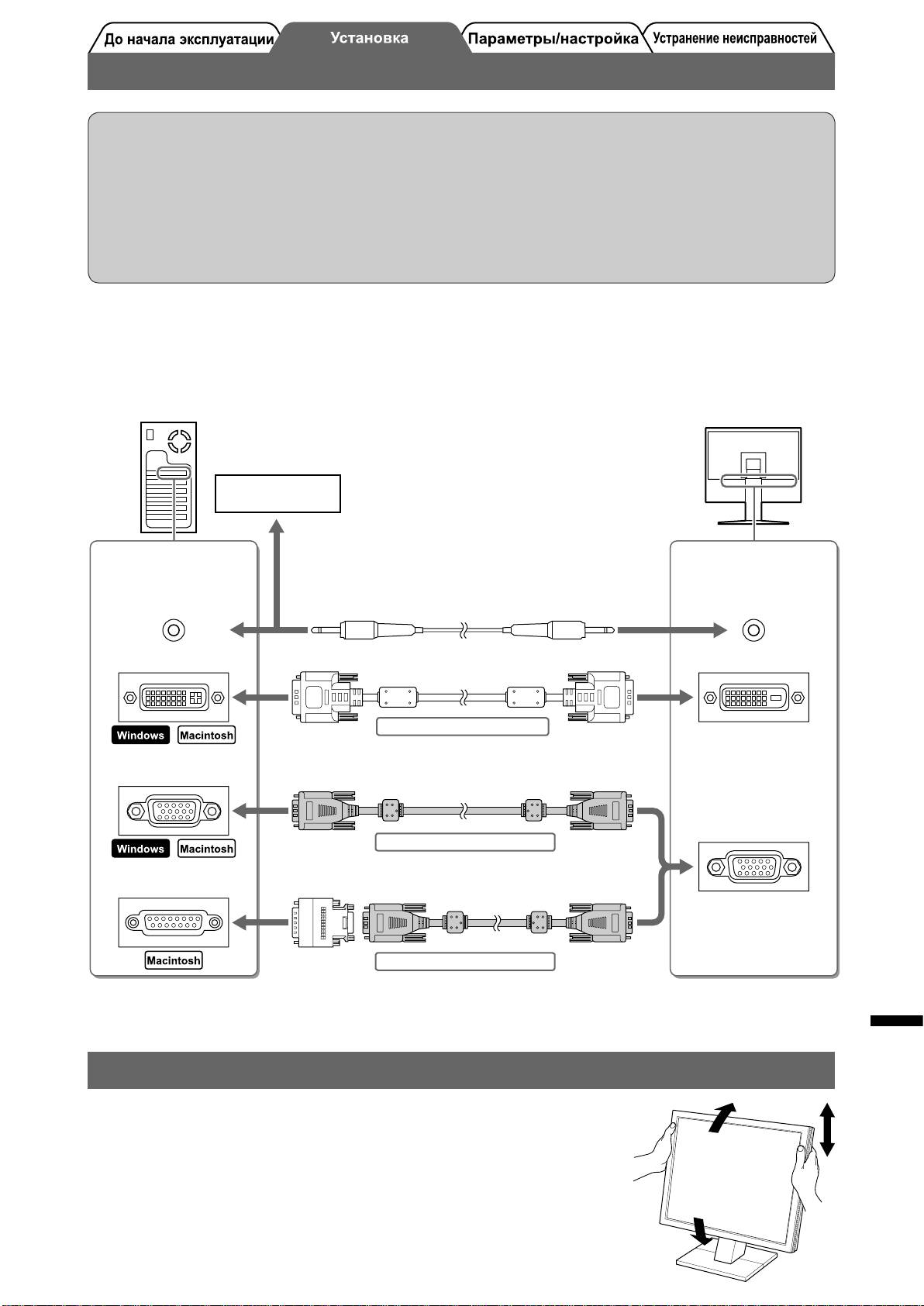

Подключите монитор к компьютеру, используя сигнальный кабель для

2

соответствующих разъемов.

После подключения разъемов кабеля затяните винты разъемов, чтобы обеспечить надежное соединение.

Проигрыватель

компакт-дисков и т.д.

Выходной аудиоразъем

Разъемы

Разъемы

(Мини-разъем стерео)

компьютера

монитора

Выходной аудиоразъем

Вход внешней линии

(Мини-разъем стерео)

Кабель с мини-разъемом стерео (входит в комплект)

(Мини-разъем стерео)

Разъем DVI-I

Сигнальный кабель (FD-C39) (входит в комплект)

Разъем DVI-D

Цифровое соединение

15-штырьковый

мини-разъем D-Sub

Сигнальный кабель (MD-C87) (входит в комплект)

15-штырьковый

мини-разъем D-Sub

Аналоговое соединение

15-штырьковый

Адаптер Macintosh (не входит в комплект) и

разъем D-Sub

сигнальный кабель MD-C87 (входит в комплект)

Аналоговое соединение

Подключите шнур питания к розетке и разъему питания, расположенному

3

сзади монитора.

Russia

Регулировка высоты и угла наклона экрана

Возможна регулировка высоты, наклона и поворота экрана для достижения

удобного для работы положения.
