Eizo FlexScan M1700: Comandi e funzioni

InstallazionePreparazione

Configurazione e regolazione

Risoluzione dei problemi

Contenuto della confezione

Verifi care che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero

mancanti o danneggiati, contattare il rivenditore locale.

NOTA

• Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor.

□ Monitor

□ Cavo con minipresa stereo

□ Cavo di alimentazione

□ Cavo segnale digitale (FD-C39)

□ EIZO LCD Utility Disk (CD-ROM)

• Manuale dell’utente

□ Manuale di installazione (il presente manuale)

□ Garanzia limitata

□ Cavo segnale analogico (MD-C87)

□ Viti di fi ssaggio: M4 × 12 mm 4PZ

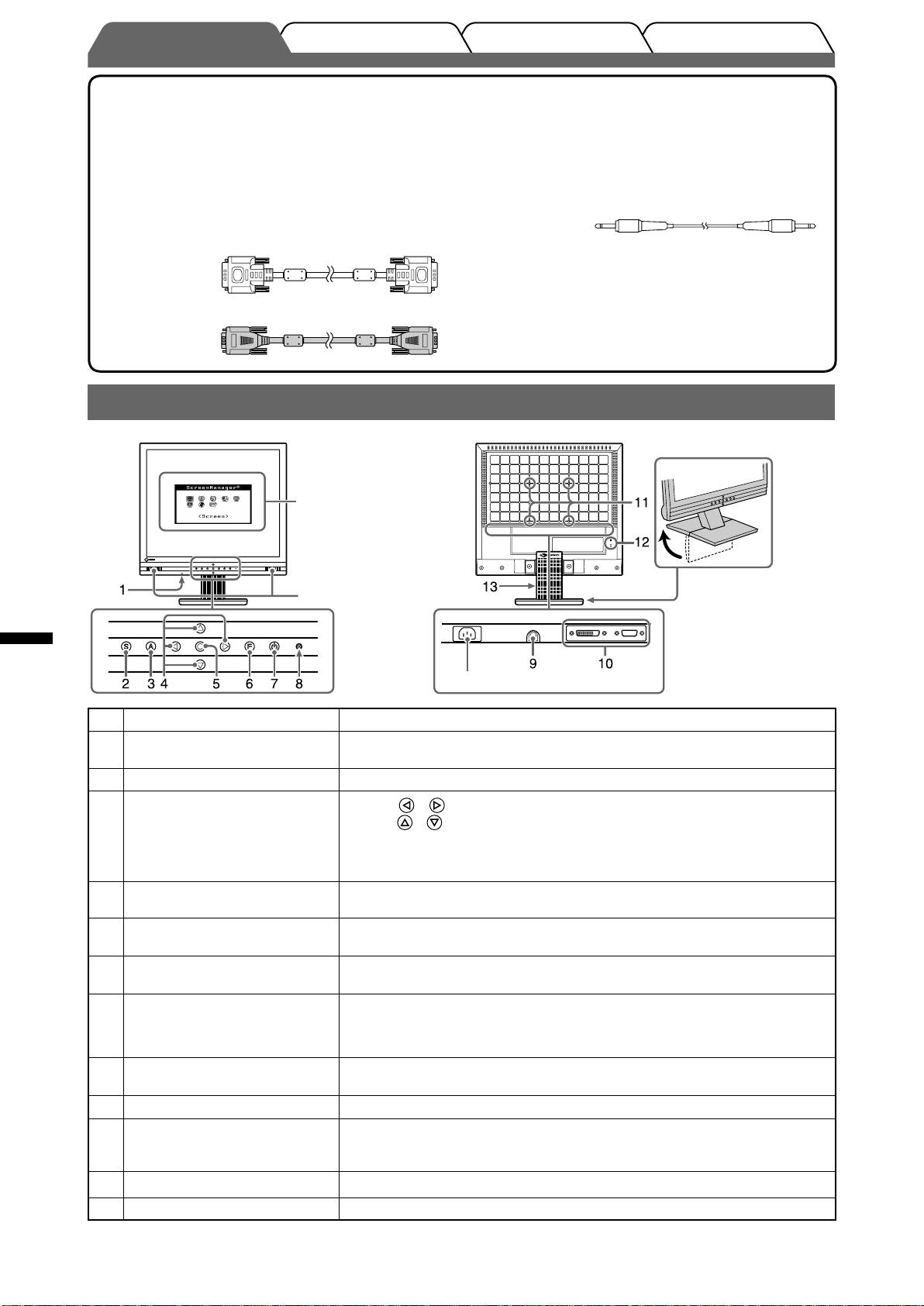

Comandi e funzioni

®

*ScreenManager

Allungare il supporto.

Casse

Italiano

Connettore di alimentazione

1 Cuffi a (minipresa stereo) Collegare le cuffi e.

2 Tasto di selezione del

Consente di selezionare il segnale di ingresso se al monitor sono collegati

segnale di ingresso

due PC.

3

Tasto di regolazione automatica

Regola automaticamente la visualizzazione dello schermo. (solo ingresso analogico)

4 Tasti direzionali (sinistra,

•

tasto o : visualizza la schermata di regolazione del volume (pagina 5).

destra, giù, su)

• t

asto o : visualizza la schermata di regolazione della luminosità (pagina 5).

• consente di scegliere un valore di regolazione oppure aumenta/diminuisce

i valori impostati per regolazioni avanzate mediante il menu di regolazione

(pagina 5).

5 Tasto di conferma Visualizza il menu di regolazione, consente di scegliere un valore dalla

schermata di menu e salva i valori impostati.

6 Pulsante FineContrast Consente di selezionare la modalità di visualizzazione della modalità

FineContrast nel menu FineContrast (pagina 5).

7 Pulsante di accensione/

Accende o spegne l’unità.

spegimento

8 Indicatore di alimentazione Indica lo stato di funzionamento del monitor.

Blu : Acceso Spento

: Alimentazione principale spenta

Giallo

: Risparmio energetico

9 Ingresso linea esterna

Per il collegamento del cavo con minipresa stereo.

(minipresa stereo)

10

Connettori segnale di ingresso

Sinistra: Connettore DVI-D /Destra: Connettore D-Sub mini 15 pin.

11 4 fori per il fi ssaggio del

Il supporto può essere sostituito con un braccio o un altro supporto.

braccio o del supporto

Per informazioni sulla sostituzione, fare riferimento al manuale dell’utente su

CD-ROM.

12

Fissaggio lucchetto di sicurezza

Questo tipo di blocco è compatibile con il sistema di sicurezza Kensinton MicroSaver.

13 Supporto regolabile in altezza Consente di regolare l’altezza e l’angolo dello schermo.

®

* ScreenManager

è un marchio di EIZO per il menu regolazione. Per informazioni sull’uso di ScreenManager, fare riferimento al

manuale dell’utente su CD-ROM.
