 Português .

Painel frontal e conectores  Painel de LED do switch Fast Ethernet

LED

Cor

Estado

Descrição

Ligado É

fornecida

corrente

PWR

(Corrente)

Verde

Desligado Sem

corrente

Ligado

É estabelecida uma

ligação válida

Intermitente

Pacotes de dados

recebidos

LNK/ACT

(Ligação/Actividade)

Verde

Desligado

Não foi estabelecida

uma ligação

Ligado

Esta porta funciona a

100 Mbps

VELOCIDADE

(10/100M)

Amarelo

Desligado

Esta porta funciona a

10 Mbps

30

1.  Ambiente de funcionamento

Este switching hub deve ser instalado e utilizado de acordo

com os limites de temperatura de funcionamento (32-131°F)

e de humidade (10~95% sem condensação) especificados.

z

Não coloque objectos em cima do aparelho.

z

Não obstrua os orifícios de ventilação nas partes

laterais do aparelho.

z

Não posicione o aparelho perto de fontes de calor, tais

como aquecedores, radiadores nem o coloque sob

exposição directa do sol.

Evite a entrada de água e humidade no interior do aparelho.

Se necessário, utilize um desumidificador para diminuir a

humidade.

2.  Ligação a dispositivos de rede

As portas RJ-45 no switch suportam a função

Auto-MDI/MDI-X, que permite utilizar cabos straight-through

ou cross-over para ligar este switch à estação de trabalho ou

ao hub.

Ligue uma extremidade do cabo de rede à porta RJ-45 no

painel posterior e ligue a outra extremidade do cabo de rede

à porta RJ-45 no dispositivo de rede. Siga o mesmo

procedimento para ligar todas as portas RJ-45 do switch.

Os cabos de rede UTP devem estar em conformidade com

as especificações EIA/TIA 568 e com a norma Categoria 5

para transmissão de dados de 100 Mbps. Comprimento

máximo: 100 metros, entre o switch e o dispositivo ligado,

utilizando o cabo UTP.

Assim que o cabo de rede estiver ligado a ambas as

extremidades e o dispositivo de rede ligado estiver activado,

o LED LNK/ACT LED verde deve acender-se.

31

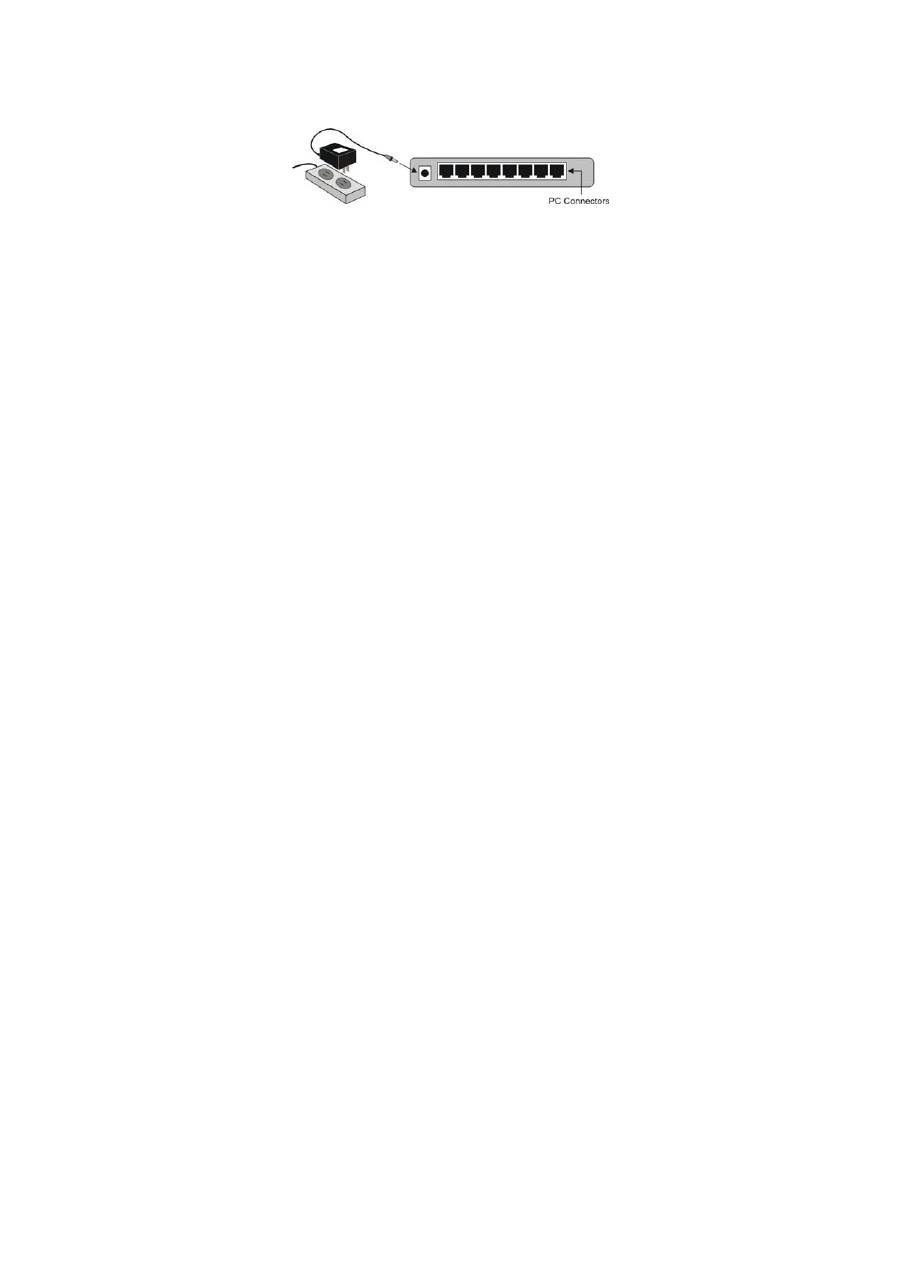

3.  Ligação à corrente

Ligue o adaptador de corrente ao conector de corrente no

painel posterior do aparelho; o LED de corrente verde no

painel frontal deve acender-se.

Resolução de problemas

1.

O LED de corrente não se acende

z

Verifique se o cabo de alimentação está devidamente

ligado ao adaptador de corrente externo e à tomada de

corrente. Certifique-se de que a ficha de corrente CC está

ligada com firmeza na tomada de corrente do switch.

2.

Os LED Ligação/Actividade não se acendem ao ligar o

dispositivo de 100 Mbps

z

Verifique se o interruptor de corrente do dispositivo de rede

está ligado ao switch; certifique-se de que está na posição

ON (Ligado).

z

Verifique o cabo de rede; certifique-se de que está

devidamente ligado ao switch e ao dispositivo de rede.

z

Verifique o cabo de rede; certifique-se de que os cabos

UTP estão em conformidade com as especificações

EIA/TIA 568 e Categoria 5.

[!] Se o problema persistir, contacte o seu

fornecedor.
